Шеннон - Фано бірқалыпты емес коды. Кодтау принциптері . Кодтық комбинацияның орташа ұзындығын есептеу. Артықшылықтары мен кемшіліктері.
D-триггер. Кірістері мен шығыстарының белгіленуі. Төрт разрядты ассинхронды триггердің жұмысы.
Мириаметрлік жәнекиллометрлік толқындардың таралу ерекшеліктері. Дифракция құбылысына анықтама.
Ауылдық телефондық желілер

Шеннон -Фано Префистік кодтау түріне жатады.

Экономикалық ( префистік) кодтау немесе деректерді қысу, ақпаратты сақтау уақытын және сақталған кезде қажетті жад көлемін азайту үшін пайдаланылады.

Артықшылықтары: кедергіге төзімділігі, блок және үздіксіз кодтар.

Кемшіліктері: әрқашан кодты бір мәндә құруға әкелмейді.

Ішкі топтарға бөлгенде, жоғарғы немесе төменгі ішкі топтарды ықтималдық бойынша үлкейтуге болады.

Шеннон -Фано алгоритм ұзын айнымалы кодын қолданады. Екінші кездесетін символ қысқа кодпен кодталады. Сирек кездесетін символ ұзын кодпен кодталады. Шеннон -Фано префиксті болып, ешбір кодтық сөз басқа кодтық сөздің префискі болмайды. Бұл қасиет кез келген кодтық сөзді декодтауға м. н береді.

$\overrightarrow{n \leq \sum_{xex}^{}{p(x) \log{p(x) }}}$

Шеннон-Фано алгоритмі - американдық ғалымдар Шеннон және Р. Фано алғаш рет жасаған сығу алгоритмі. Шеннон-Фано алгоритмі хабарламалардың артықтығын қолданады.

Шеннон-Фано алгоритмі әдісі Хаффман алгоритміне өте ұқсас. Алгоритм ұзын айнымалы кодын қолданады: жиі кездесетін символ қысқа кодпен кодталады, сирек кездесетін символ ұзын кодпен кодталады. Шеннон-Фано коды префиксті болып табылады, ешбір кодтық сөз басқа кодтық сөздің префиксі болып табылмайды. Бұл қасиет кез-келген кодтық сөзді декодтауға мүмкіндік береді.

Шеннон-Фано коды ағаш түрінде тұрғызылады. Ағаштың тұрғызылуы түбірінен басталады.

Шеннон-Фано әдісі

a , b , c и d төрт символдан тұратын әліпби берілсін.

Әр символды кодтау үшін 2 бит жеткілікті.

Мысалы: a - 00, b - 01, c - 10, d - 11 .

Сонымен ababcaacdb хабарламасы 20 битпенкодталады.

ababcaacdb .

Символ

Символ:

Символ: Мәтіндегі үлесі

a: 4/10

b: 3/10

c: 2/10

d: 1/10

Үлестердің қосындысы әр бөлікте аз ерекшеленетіндей етіп, кестені екіге бөлеміз. Бірінші бөліктегі символдар коды 0-ден, ал екіншісі 1-ден басталады.

D-триггер (ағыл. Delay) - ақпараттық триггер

D-триггер шығысындағы жағдай кірісіндегі күйге сәйкес болады, бірақ сол арада кіріс сигнал кідіртіледі.

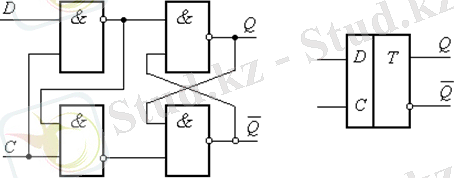

И және НЕ логикалық элементтерінен құрылған синхрондық D-триггер.

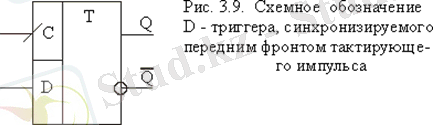

Кіріске кіретін информация D- әріпімен белгіленеді.

Дифракция− жарық толқындық сипты білінетін құбылыс. Түзу сызықты таралу−жарықтың ең басты және айқын қасиеті. Кейбір өте нәзік оптикалық құбылыстар мен тәжірибелер жарықтың түзу сызықты заңының бұзылатындығын көрсетеді. Дифракция жарықтың түзу сызықты таралуының бұзылуын сипаттайды. жарықтың бөгетті айналып өту құбылысы. Дифракция деп толқынның таралуына кедергі жолыққанда толқындық өрісте п/б−тын құбылыстардың жиынтығы.

3-30кГц 100-10 км ге дейінгі толқын ұзындығында болатын толқын таралуы мириаметрлік толқындар немесе тым ұзын толқындар деп аталады.

30-300 кГц 10-1 км ге дейінгі толқын таралуын ─ киллометрлік толқын ұзын толқындар.

Ауылдық телефондық желі ауылдық админстраторлық аймақ абоненттерінің өзара байланыс және басқа жергілікті желілерабоненттері мен байланысты зоналық және қалааралық желі арқылы қамтамасыз етеді.

ГТС ─ тан едәуір көлемі кіші және телефондар тығыздығы әртүрлі болады.

АТЖ да бірнеші станциялар арқылы байланыс орнатылады. Яғни

ЦС- центральная станция, орталық станция

УС узловая станция, тораптық станция

ОС оконечная станция, шектік станция

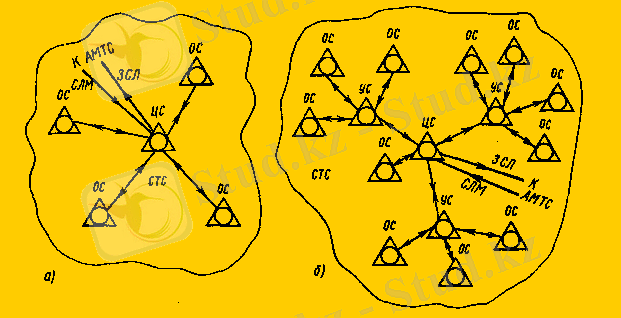

При способе построения СТС по радиальному принципу все ОС включаются непосредственно в ЦС (одноступенчатое построение) . В сельских районах с относительно большой территорией может применяться способ построения по радиально-узловому принципу, при этом территория разбивается на узловые районы. Одна из станций становится УС и к ней подключаются все ОС данного узлового района (двухступенчатое построение) . В перспективе по мере укрупнения населенных пунктов и увеличения телефонной плотности в сельской местности емкости АТС будут увеличиваться, а построение СТС упрощаться путем постепенного отказа от узлообразования и перехода к одноступенчатому построению сети по радиальному принципу.
