КІРІСПЕ
Спутниктік теледидар - жер станцияларынан жасанды спутник арқылы қабылдағышқа тасымалданатын теледидар бағдарламалары байланыс технологиясы. Ол таратқыш - таратқыш ретінде жұмыс істейді.
Спутниктік телеарналар бүгінгі күні үлкен алаңда жоғары сапалы теледидар сигналдарын берудің ең жылдам әрі сенімді әдісі болып табылады. GPP артықшылығы, сигнал көзіне және тұтынушының ортасына қарамастан, ол қабылдағыш қондырғыларының санын шектемейді, PFS жоғары сенімділігі.
GPU-қабылдағыштардың негізгі мәселесі автоматты басқару болып табылады. Бұл мәселені микропроцессорлық құрылғылардың көмегімен шешуге болады.
Өндірісте және тұрмыстық техникада микроэлектрондық жабдықты пайдалану өнімдердің техникалық және экономикалық тиімділігін жоғарылатады (шығындар, сенімділік, қуат, өлшемдер), өндіріс уақытын қысқартады, ескірген кезеңді кеңейтеді және тұтынушылардың сапасын арттырады (жаңа сервис мүмкіндіктері) жаңартуға болады.
Микропроцессорлық басқару жүйелерін пайдалану жоғары тиімділік пен шығынды азайтады. Біздің жоба микропроцессорлық контроллер тюнерін жасау туралы мәселені көтереді.
1 Спутниктік байланыс жүйелеріне шолу
Спутниктік байланыс жүйесі
Спутниктік байланыс жүйесі 2 негізгі сегменттен тұрады - ғарыш және жер. Ғарыш сегменті транспондерлер деп аталады. Желілік абоненттік базалық станциялар және пайдаланушылар үшін желіні басқару
Орталық бөлікке жер тиесілі. Жердің және ғарыштың сегменттерінің тіркесімі, яғни, UPS ұйымы 1.2 суретте көрсетілген.

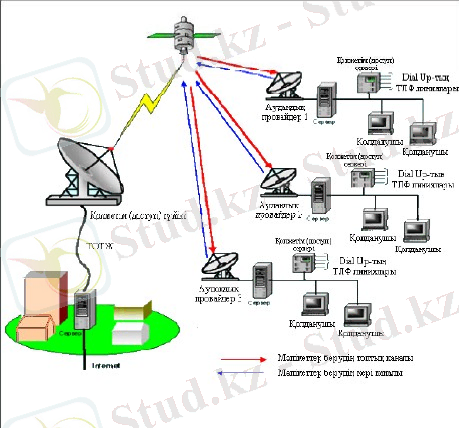

Cурет 1.1 - FMS желісін құру
Геостационарлық спутниктік орбиталық станциялар мен радиостанциялар халықаралық консенсусқа негізделген бірқатар адамдық және шектеулі ресурстарға ие.
Бұл мәселелер, сондай-ақ, жиілік бөлу мәселесін реттейтін Дүниежүзілік радио конференция (WAD) болып табылады. Барлық жұмыстар Халықаралық электротехникалық одақ (ХЭО) арқылы жүзеге асырылады.
Арнайы байланыс және хабар тарату кеңістігін енгізу үшін ХЭО оны сақтаудың 6 ... 2 жыл бұрын екендігін қамтамасыз етуі керек. Бұл процесс ақпараттың күтілетін ашылуын талап етеді. Бұл жоспарлар қарсыластардың ниеттерімен сәйкестендіріліп, иелену жиілігін жазып алу керек. Үйлестіру
процесі нысан бойынша басталады және мүдделі тараптардың басшылығының қатысуымен келіссөздерден басталады. Геостационарлық орбитадағы және жиілік тапсырмаларында ұпайларды белгілеу туралы шешім қабылданғаннан кейін тиісті қаражат қабылдаушы елге беріледі.
Бұл мүлік Ұлттық байланыс басқармасына берілетін болады. Қазахстанда мұндай әкімшілік коммуникация және ақпарат жөніндегі мемлекеттік комитет болып табылады. Тиісті қаражат соңғы жеке компанияларға беріледі. Бастапқыда тірі байланыс тек теледидарда ғана емес, сонымен қатар дауысты хабар таратуда да болды.
Дамудың маңызды кезеңі болды.
Спутниктік хабар тарату қызметін (IPN) дамытудың техникалық негізін МӘС 1977 жылы әзірледі және келесі аумақтар: 1, 2-аудан, 3-аудан. Облыс 1-де 62550 стандартын және PAL және SECAM процестеріне сәйкес түс түсіретін елдерді қамтиды. Бұл аумақ Еуропа, бұрынғы КСРО, Азия және Африка аумақтарын қамтиды. 2 Broadcasting PAL және SECAM арқылы Солтүстік және Оңтүстік Американы қамтиды. Сондай-ақ 3-аймақта NTSC телевизиялық аймағы да бар. Конференцияда TTP үшін радио бағдарламаларын тарату туралы шешім қабылданды. Елдер 5 радиоарнаны алды. Бұрынғы КСРО республикаларының әрқайсысы 5 каналды алды, олардың екеуі көпұлтты Ресейге тән. ATC үшін радиоарналардың кең ауқымы 1 аймақ үшін 27 МГц және 2 аймақ болды. 3 - 24 МГц аймағында. Жиілік жоспары жиіліктегі модуляциялы радиоқабылдағыштармен спутниктік таратқыштармен зерттелді.
Кейіннен тиісті сигналдар стандартты арна ауқымында қолданылуы мүмкін және егер олар EMS стандартын бұзбайтын болса, басқа модуляция түрлерін қолдануы мүмкін. Бұл анықтама сандық хабар таратудан бұрын жасалады.
1979 жылы BRA спутниктік байланыс және хабар тарату жүйелерінің өткізгіш концепциясын енгізді және жалпы қағидаларды әзірледі.
Осы принциптердің бірін еске түсірейік. Жоғары және төмен бағыттар үшін тұрақты жолақ бөлінеді - олар тек қатаң белгіленген шектерде.
Спутниктік теледидар жүйесі 1.1-кестеде көрсетілген жеті жиілік жолағын қабылдайды.
Кесте 1.1 Жерсеріктік хабар таратудың жиіліктер ауқымы
Ауқымдар
Жиілік белдеулері, МГц
L
0,39...1,55;1,61...1,71
S
1,93...2,70
C
3,40...5,25;5,725...7,075
X
7,25...8,40
Ku
10,70...12,57;12,70...14,80
Ka
15,40...27,50;27,00...50,20
K
84,00...86,00
L және S спектрі ұжымдық спутниктік теледидар жүйелеріне арналған. L ассортименті - Экран орыс бағдарламаларының тарату жүйесі. Көп жағдайларда бұл өте ыңғайлы. Дегенмен, бұл жергілікті теледидар және радио релелік термометр байланыс арналары, мысалы, қытай арналары. Декиметр радиоқабылдағыштары қозғалмалы елдерде L-ды қолдануға тырысуда.
Live агымдар C және Cu аралығында жиіліктерге бөлінеді. Бір каналдың мүмкін болатын арналары 27 ГГц-тен аспайды. Мәселен TSPA үшін, тек қана
11.7 ... 12.57 ГГц жиілікте таратылған мысалда 40 арнаны ғана орналастыруға болады. Осылайша, осы арналардың үш елде таралуы - бұл елеулі проблема.
Геостационарлық орбита
Геостационарлық орбита қарапайым математикалық байланыспен анықталады: спутниктің бұрыштық жылдамдығы бұрыштық жылдамдық. Оның қарапайымдылығына қарамастан, бұл тәсіл тек экватордан 36 000 км-ден аз
тұзақ траекториясы үшін ғана қол жетімді. Геостационарлық орбитада байқаушылар спутнигі айқын көрінеді. Бұл геостационарлық орбитаның басты артықшылығы. Сондықтан осы жерсеріктерге арналған антенналар орнатылады.
Қазіргі уақытта геостационарлық бөліктерде спутниктерді қалыптастыру үшін 427 ұпай бар. Бұл нүктелер арасындағы бұрыштық қашықтық 0,1-ден 7 градусқа дейін өзгереді. Аралыққа енгізілген. Әр нүктеде бірнеше, тіпті ондаған спутниктер орналастырылуы мүмкін. Интерференцияға негізделген кедергі олардың жұмыс процестерінің жиіліктерін және әртүрлі қызмет көрсету аймақтарын бөлу жолымен жойылады.
Құрылымдық артықшылығы - стандартты функцияларды орналастыру немесе кескінді теледидар сигналына түрлендіру туралы қысқаша ақпарат. Мысалы: тұрақты сигнал элементтері мерзімді түрде эрозия серпін және импульс ретінде беріледі. Берілген сигнал цифрлық теледидарлық сигнал болып табылады, өйткені ол сигналды синхрондау үшін байланыс арнасын жіберудің қажеті жоқ, өйткені оны декодер арқылы орнатуға болады. Цифрлық теледидар сигналы мен өріс импульсінің шығуынан басқа, бейне деректерді беру жиілігі шамамен 23% құрайды. Әрине, бұл мүмкіндік MPEG-2 стандартына кіреді.
Спектралдық преференциялар жоғары дискрециялық жиіліктің нәтижесі болып табылады. Тұтастай алғанда, телевизиялық бейнені қабылданған ортогоналды таңдау оңтайлы жиілік диапазонында оңтайлы емес. Теледидардың таңдалған үлгі параметрлерін интерполяциялау және ресамплингті пайдалану арқылы спектральды құрамы өзгеріп, таңдау жылдамдығын төмендетуге болады. Бұл редакция әдетте қалпына келтірілмейді, бұл телевизиялық кескін сапасының төмендеуіне әкеледі. MPEG- 2-де бұл артықшылықты қысқартуға болмайды.

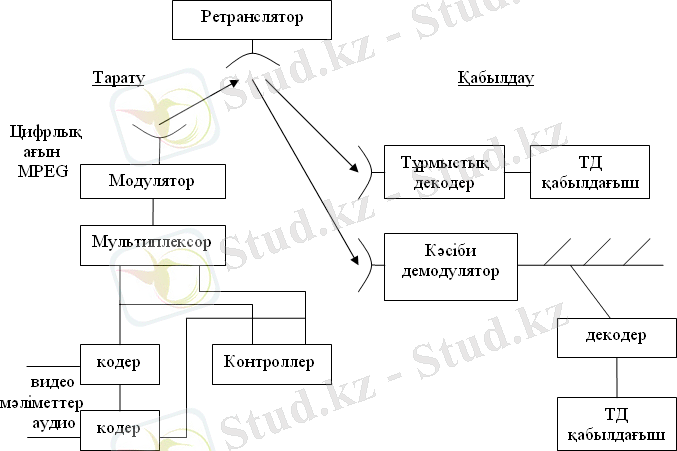

Сурет 1.2 - Жерсеріктік теледидар жүйесінің қарапайым құрылымдық
сұлбасы
Ол сондай-ақ MPEG-2 артықшылықтары бойынша ұзақ мерзімді артықшылықтарға ие. Олармен бірге жаңа әдістер қолданылады. Бұл, өз кезегінде, статикалық артықшылықтарды азайту үшін өзара қолайлы алгоритмдермен байланысты. Мұнда теледидар болжамдарын және дискретті косинус трансформацияларын кодтаудың ең тиімді екі әдісі екеуі. Интеллектуалды кодтау дифференциалдық импульстік модуляция арқылы жүзеге асырылады (DICM). Болжалды кодтаудың болжамды және болжамды мәндерінде айырмашылық бар. Содан кейін ол айырмашылық деңгейімен анықталады. Ақпарат беру үшін қажетті биттердің орташа мәні болжамды дәлдік болып табылады. Болжамды ақ экстраполяциялауға болады. Бұл жағдайда соңғы телевизия болжамдарының болжамды мәндеріне негізделген (болжалды деп аталатын). Интерполяция (екі жақты) болжау нүктесінде телевизиялық сигналдың орташа мәні алдыңғы және кейінгі есептеулердің алдын-ала анықталған мәндерінен бағаланады. Осындай бағалаулар бір уақытта дәл дәл бағалау болып табылады. Дегенмен, іс жүзіндегі нәтиже нәтиженің
шкаласы болып табылады және еске өсуі негізсіз және нәтиже негізсіз. Біз айтып өткендей, болжамдар тиісті есептеулерге негізделеді және біз дереу және келесі есептеулерді түсінуіміз керек. Бұған алдыңғы және келесі сериялардың, даланың және жақтаудың көршілері кіреді. Осылайша, аралық, ішкі, ішкі, аралық және аралық болжамдар болуы мүмкін. Бұл ықтимал корреляциялық маршруттар жиынтығы. Бір жазба алдыңғы және келесі элементтің алдынғы нұсқасы емес. Болжалды болжамдар алдыңғы бөлімдерді есептеуде келесі қадам ретінде болжайды. Іс жүзінде, бұл тұрақты компонентті анықтау немесе тасымалдаушыны орнату дегенді білдіреді. Бұл болжау әдісі жеңіл бөлшектерді ауыстыру кезінде, әсіресе баяу немесе баяу бейнелерді жақсы бөлшектермен тиімдірек етеді.
Ведомствоаралық болжам арқылы есептеулер бұрынғы есептегіш орталықтармен және осы координаттармен бағаланады. Бұл бейнеңізді жобалаудың тамаша тәсілі. Сурет қозғалыстағы объект болып табылады, немесе жағдай бүкіл суретті күшейтеді. Бұл жағдайда кескіннің қарапайым элементтеріне жататын есептеулер кадрдан кадрға дейін қабылданады. Ақпарат арасында айырмашылық бар, ал қалғандары үшін ешқандай өзгерістер жоқ. Бұл трафикті өтеу арқылы жеңілдетілуі мүмкін. Мұны орындау үшін кадрдан кадрға жылжытқанда кескіннің жылжымалы бөліктерінің жылжымалы векторларын анықтау қажет. Қозғалыс векторлары (ауыстыру үшін өтемақы) сізге жаңа кодтау шеңберін анықтауға мүмкіндік береді және осылайша жоғары болжамды дәлдігін қамтамасыз етеді.
MPEG-2 стандарты телевизиялық бейнелерді кодтаудың негізгі нысаны болып табылады. Бұл кездейсоқ емес және стандартты кодты шектеу стандартты JPEG JPEG қамтамасыз етеді. Әртүрлі тақырыптар әртүрлі қозғалыс түрлерімен араласатын қарапайым болжамдық теледидарлық сигналдар үшін жоғары өнімділікті қамтамасыз етпейтіні белгілі. Осы себепті стандартта үш болжамды болжам қолданылады: трафиктің алдын-ала болжамдары және алдын-ала анықталған екі өлшемді интерактивті трафик.
Пайдаланушының сыйымдылығы
Фреймдер деп аталатын шеңберлер қасақана өңделеді. Өңдеу JPEG стандартында қолданылған алгоритмдерге негізделген. Бұл бірінші қадам. Бейне туралы ақпарат мұнда біраз қысылған, бірақ теледидар кескінін қайта реттегенде ол біраз қараңғы, кодтау қатесі және бейне ақпараттары байланыс
арнасына байланысты. R және B бірінші сыныпты құрылымдарды түсіндіру үшін үйлестіру орталығы ретінде қызмет етеді. Рамалық кодтау қозғалысты өтемдік алгоритмдер көмегімен орындалады және алдынғы P немесе I кадрларды анықтайды. Фреймдермен салыстырғанда кадрдың I кадр шөгуі P қарағанда 3 есе жылдамырақ.
Р жақтауында деректер макроблокқа көрінеді. Бұл 16 x 16 шаршы матрица.Бұл макроблок блокта жаңа зат пайда болғанға дейін өтемақы мен трафик болжау алгоритмі арқылы өңделеді. Енді кодтау процесі I-кадрларға, яғни кадрларды болжау үшін қолданылатын алгоритмдерге көшеді. Фреймдер келесі P немесе B кадрларына бағдарланған, R кадрын декодтау кезінде суретті түзету қажет, себебі кадрдың қателігі онымен байланысты барлық кадрларға қолданылады.
Кодтау алгоритмінде теледидар кадры суреттің сипаттамаларына байланысты. Төрт кодтау әдісі бар. Жол қозғалысын болжау немесе өтемақы алдыңғы I немесе P кадрларының бірінде қолданылады. Келесі әдістеме I немесе P кадрларына кері қозғалыс өтемесін және қозғалыс өтемесін пайдаланады. Қалпына келтіру пайдаланушы кадрында жаңа кескін нысандарын пайдаланғанда пайдаланылады. Үшінші алгоритм - екі бағытта, алдыңғы және артқы I немесе P кадрларына арналған трафикті болжау және өтемақы. Нәтижесінде, салааралық гипотеза проблемаларсыз қолданылады. Бұл кодтау белгілі бір объектіні кенеттен ауыстырып, жоғары ажыратымдылықтағы теледидар объектілерін жылжыту үшін пайдаланылады. Терең бейнені қысу B- кадрға байланысты. B-қысу - қысу көзі емес, өйткені теледидарды қысу теледидар кескінін қалпына келтіру кезінде оның анықтығын төмендетеді. Декодтау кезінде жасалған қателер басқа кадрларға қолданылмайды.
Рамалар I, R және B I кадрлары үшін, минималды кадрлар үшін ең аз және B үшін ең аз болуы тиіс. Келесі элементтерде 12 түрлі кадрлар бар: I0, B1, B2, P3, B4, B5, P6, B7, B8, P9, B10, B11, I12, B13, B14, P15 және т.б. I frame
(125 Hz ) x 12 = 0,48 сек. Аралық I, P және B тізбектерінің тізбегі байланыс арнасы арқылы берілсе, өзгереді. Бірінші декодерде декодтау I және P кадрларымен келеді, онсыз бұл мүмкін емес. Келесі жолы I, P, B, I0, P3, B1, B2, P6, B4, B5, P9, B7, B8, I12, B10, B11 - P15, B13 және т.б. фотосуреттер жасалған.
Жол қозғалысы
MPEG-2 жол қозғалысын пайдаланады. Екі белсенді квадранттар (576 белсенді мүшені қоса) макроблоктарға бөлінеді және үлкенірек іздеуге болады. Макроблоктың өлшемі тиісті теледидар кескініне сәйкес келуі керек. MPEG-2 - 16 пышақ пен 16 горизонтальдан тұратын ішкі блоктық матрица. Теледидар
блоктары түрінде кескіннің рамалары барлық аймақтарға бөлінеді. Көлденең (576 белсенді трек 16) - 36 аймақ, тік (704 белсенді 16) - 44 аймақ.
Іздеу өрісі бірден көп болуы керек, себебі макрос кескіні бірінші болып табылады, ол екінші элементті іздеу үшін пайдаланылады. Ауданның өлшемі нақты уақытпен орындалуы керек нәтиже жиынынан шектеледі. Пластиннің штаттық кестесін сипаттау үшін критерийлер де қолданылуы керек. Басқаша айтқанда, ауданның өлшемі 64 x 64. Осылайша, телевизиялық кадрға көлденең 57664 = 9 көлденең аймақ және 70464 = 11 тігінен орналасқан.
Болжалды трафик үйлестірілгенін көрсетуіңіз мүмкін. Бірінші макробазды есептеу есебінен жаңа орын іздеу аумағындағы екінші кадрды іздейді, ол санау аралықынан өзгеше. Макроблок модульдік бөлімнің сомасынан аз және оның координаттары шығу нүктесінен тік және көлденең айналудың нақты жағдайына есептеледі.
Broadcast HDTV Broadcast
Спутниктік хабар тарату
Спутниктік коммуникацияларды және талшықты-оптикалық байланыс желілерін, кабельді желілерді, сондай-ақ ауа арналарын тарату және жеткізу.
Спутниктік телеарналар (SAT) теледидардың кез-келген жерінде жоғары сапалы және үнемді, сенімді және жылдам хабар тарату әдісі болып қала береді. Дайын мазмұн желіге жүктеледі және бейне серверлерден, кіріс шығыс серверлерден, өндіріс және ағындық серверлерден тұратын орталық медиаға қосылады. Серверлер Thomson Grass Valley немесе EVS сияқты компанияларда жасалады. HD-SDI бағдарламалық жасақтамасы Tandberg, Harmonic сияқты кодтаушылар беретін DVB HD кодын жібереді. Содан соң сигнал ASI хабар тарату мультиплекс станциясына жіберілуі мүмкін. Бір ретрансляторға арналған екі HDTV арнасы стандартты қосымша қызметтер үшін деректер жиынтығының стандартты жиынтығымен мультиплексировать болады. Спутниктік қызмет провайдері спутникті сигнал жібереді. Сонымен қатар, антенна және спутниктік HD-ресивер сигнал алады (мысалы, QS1080IR, QS-1080IRCI, Quali-TV).
Бұл мақалада спутниктік байланыс арқылы HDTV хабарларына шолу жасалады. DVB-S2 стандарты Бұл тапсырма үшін таратылым стандарты талап етіледі.
DVB-S спутниктік хабар тарату стандарты
1994 жылы DVB-S стандарты көпфункционалды спутниктік хабар тарату жүйесі үшін DVB еуропалық стандарт жобасының консорциумының негізінде жасалды. 1112 ГГц диапазонында жұмыс істеді (еуропалық EN 300 421 v.1.1.2, 1997-08). 12, 29,40 және 85 ГГц диапазонындағы жолақ спутниктік теледидар тарату (SAT) үшін бөлінді. 40 және 85 ГГц жолақтарында 2 ГГц жиілік спектрі.
1996 жылдың қазан айында көп деңгейлі 1112 ГГц спутниктік жүйелерінде ортақ хабар тарату функциялары туралы ұсыныс жасалды. 1999 жылдың қазан айында жаңа жоба әзірленді. DVB-S (System A), DSS (System B), G1-MPEG-2 (System C) және ISDB-S (System D) төрт әлемдік деңгейдегі сәулет серіктестері бар.
Жүйе (DVB-S стандарты) Еуропалық Консорциум DVB жобасын әзірледі. Оның негізгі функциясы көп арналы хабар тарату қызметтерін ұсыну немесе SAT спутниктері таратылымының тіркелген жолақшасы үшін декодер алу, сондай-ақ спутниктік теледидар антеннасын (спутниктік теледидар антеннасын) және бастапқы және қосалқы теледидарды пайдаланатын SAT жүйесіне қосылған қабылдағыштарды беру болып табылады. хабар тарату бағдарламаларын тарату. Қазіргі уақытта SAT TV барлық сандық телеарналары барлық 5 құрлықта, сондай-ақ DVB-S стандарттарында таратылады.
Сандық сигналдарды таратудың екі негізгі жолы бар:
сандық қысу сигналдарын N-ге жіберіңіз;
цифрлық сигналдардың көшірілуі және оларды бір тасымалдаушыға жіберу.
Бірыңғай спутниктік транспондер арқылы берілуі мүмкін телевизиялық хабар тарату бағдарламаларының саны қажетті тасымал жылдамдығына, композиттік немесе композиттік кодтаудың қысу пішіміне, ажыратымдылық пен сурет сапасына, кескіндердің кейбір түрлерінің қысу алгоритміне және қалпына келтірілген кескінге байланысты.
Деректерді қысудағы жетістіктер жылдамдығы жоғары сандық телеарналарды ұйымдастыруға мүмкіндік береді (1 Мбит с-тан аз, ол 27 МГц 20-25 арнаның стандартты еніне тең). Көп жағдайларда, бұл 400 Кбит с кезінде рұқсат етіледі, кем дегенде 60 телекоммуникация бір транспондермен тең болады.
DVB-S2 спутниктік тарату стандарты
SAT стандарты 2004 жылы құрылған және DVB-S2 деп аталады. DVB-S сандық спутниктік хабар тарату жүйесімен үйлесімді алдыңғы DVB-DSNG стандартының модификациясы. Әр түрлі тарату параметрлері арналармен жұмыс істеу және жұмыс істеу үшін әмбебап болу үшін PSK модуляция нұсқалары мен 16 QAM негізіндегі бастапқы таратушы жүйе үшін жеткілікті энергетикалық ресурстар мен техникалық стандарттармен толықтырылды.
ы бөліктің құрылымдық сұлбасы
Сурет 1.3 - Тарату
Транпорттық
Сыртқы кодер
Сыртқы көбейткіш
Ішкі кодер
Спектрді формалаушы
QPSK модуляторы
DVB-S2 жаңа стандарты DVB-S және DVB-DSNG стандарттарының кемшіліктерін жояды. Жаңа стандарт жасаудың бірнеше себептері бар. DVB-S2 жаңа стандартын жасаудың негізгі факторы HDTV жоспарын енгізу болды. Қазіргі уақытта SDTV транзиті жиіліктерге сәйкес келмейді. Егер барлық SAT бағдарламалары HDTV арқылы таратылса, теледидар сигналы қысу үшін тоқтаған кезде жиілік ресурсы жеткіліксіз. Осылайша, HDTV перспективасы арна кодтау пішімін (мысалы, DVB-S2) неғұрлым тиімді өңдеу үшін қажет болды.
DVB-S2 стандартының пайда болуының екінші себебі - Q-ауқым қабылдау жүйесінің төмен өнімділігі. Бұл диапазондағы қабылдау сапасы, әсіресе, жаңбырлы ауа-райы жағдайына байланысты. Осылайша, осы диапазондағы кедергі C және Cu-ге қарағанда жоғары болды.
DVB-S2 пайда болуының үшінші себебі - интерактивті SAT қызметтерінің пайда болуы. Мұндай желілер ірі көлік желілерін қажет етеді және адрес ағынының әр бейімделуі үшін нақты алушының қабылдау шарттарына бейімделуге оңтайландырылады. Ескі стандарттар мұндай мүмкіндіктерді бермеді.
Осылайша, жаңа DVB-S2 стандартында:
көлік арнасын пайдаланудың тиімділігін арттыру, яғни стандартты арна арқылы пайдалы ақпаратты тұрақты түрде тарату мүмкіндігін қамтамасыз ету;
Бір арна бойынша бөлінген әртүрлі қызметтер үшін тасымалдау опцияларының арасында бөлісу.
Қызмет көрсету компоненттері
Қызметтер
ш
ЖЖ спутниктік арна
Шығу көздерін MPEG-2 бойынша кодалау
жүйесі және мультиплексирлеу
Спутниктік арнаға адаптация жүйесі
Кодер данных
аудиокодер
видеокодер
Программа мультиплексоры
Транспорттық ағынның адаптациясы және рандомизациясы
Бұған қоса, DVB-S2 стандарты бұрынғы стандарттарға сәйкес келуі және ескіден жаңа арналарға дәйекті көшуді қамтамасыз етуі тиіс.
Сурет 1.3 - Стандартты DVB-S2 таратқыш схемасы
Алдыңғы екі талап стандартты стандарттарға қолданылды: модуляцияланған сигналдың кешенді бағыттарын қамтамасыз ететін ең тиімді шифрлау жүйелерін және қосымша факторларды (шамамен) енгізу арқылы түрлі модуляциялық схемаларды енгізу.
Стандартты DVB-S2 таратқыш схемасы 1.3-суретте көрсетілген. Кең жолақты ағындарға келесі өзгерістер енгізілді:
радиолокациялық мультиплексирование және қуат бөлу;
Reed-Solomon кодын (RS) пайдалану арқылы сыртқы кодтау;
белгілі бір қисықтарды пайдалана отырып, нақты мақсатты қозғалысты және ішкі кодтауды;
негізгі жиілік диапазонында сигнал генерациясы және оның модуляциясы.
Аралдың қисық тиімділігі VCM (айнымалы кодтау және модуляция) режимдерін және адаптивті кодтауды және модуляцияны енгізу жолымен қол жеткізіледі. бірінші режимде сол арнадағы қызметке кедергіден қорғаудың әртүрлі деңгейлері ұсынылуы мүмкін, ал екінші режимде таратқышты қабылдау үшін қосымша жағдайлар қарастырылған. ACM қабылдағыш жүйесі базалық станция үшін күй туралы ақпаратты жібере алатын артқы канал желілеріне арналған.
Нәтижесінде сандық теледидар студиясынан стандартты жоғары айқындық теледидар бағдарламаларын, интерактивті қызмет көрсету желілерін және кәсіби цифрлық ақпараттық бюллетеньдерді жасайтын әмбебап стандарт (DVB-S2) жасалды. DVB-S2 жаңа стандарты деректер желілерін қалыптастыруға және негізгі IR желілерін жасауға арналған.
DVB-S2 ұсынған ең тиімді механизмдер ескі стандарттарға сәйкес келмейді. Сәйкестік стандарттарына екі стандарт енгізілді. Олардың бірі төмен үйлесімділік, бірақ төмен тиімділік, екіншісі барлық жаңа мүмкіндіктерді пайдаланады, бірақ стандартты DVB-S қабылдағыштарымен қолдануға болмайды.
Жаңа стандартқа көшкенде бірінші DVB-S2 стандарты ұсынылады, ал екіншісі ескі қабылдағыштар қабылдай алмайтын кәсіби желілерде және жаңа қызметтерде пайдалануға ұсынылады.
DVB-S2 жаңа стандарты төрт модуляциялық схемаға қатысты. Алғашқы екеуі QPSK және 8 PSK-да қолдануға арналған. Транспондер жақын жерде жұмыс істейді. Сондықтан олар тасымалдаушылар үшін амплитудалық модуляцияға жол бермейді. 16 APSK және 32 APSK - ең жылдам модуляциялық схемалар. Кәсіби динамиктер (LNB) дәстүрлі желілерге негізделген сызықты емес режимді қамтымайтын ендірілген таратқыштарды жиі пайдаланады, ал ресивер қабылданған сигналдың фазасын жоғары дәлдікпен өлшей алады. Бұл модуляция схемалары широковещательных жүйелерде қолдануға болады, бірақ
бастапқы құрылғы бұрмалаудың ең күрделі түрлерін қолдауы керек, ал ресивердегі шуыл қатынасы жоғары болуы тиіс. APSK жұптау өрісі модулированные сигнал белгілерінің жанында орналасқан. Бұл нұсқа сигналдың амплитудасы бұзылғанда тоқтатылады және қанықтылық режиміне жақын жерде қайталағыштың қолданылуын болдырмайды.
Сурет 1.4 - DVB-S2 модуляция түрлері
Жоғары APSK модуляция схемасы жалпы жылдамдықты QPSK-мен салыстырғанда 2,5 есе арттыруға мүмкіндік береді (1.4-сурет).
Жоғары модуляция деңгейін енгізуден басқа, DVB-S2 стандартында альфа коэффициенті (α) үшін қосымша екі коэффициентті пайдалану қарастырылған. DVB-S арқылы қолданылатын А = 0.35 жаңа стандартта коэффициенттері α = 0.20 және α = 0.25 жаңа. Коэффициенттердің төменгі мәндері спектралды тиімділікті пайдалануға мүмкіндік беретін үлкен круиздік серпін береді. Бір жағынан, транспондермен тасымалданатын транспондерлер сызықты емес бұрмалануларға әкелуі мүмкін. Сондықтан коэффициенттің нақты мәні барлық бөлу параметрлерін есептеуден кейін таңдалады.
Алдыңғы стандарттардағы сияқты, жаңа DVB-S2 стандарты түзету және кедергі туралы деректер үшін екі деңгейлі кодтауды (Алдын-ала қате түзету - FEC) пайдаланады. Дегенмен, кодтың ішкі және сыртқы қорғанысы DVB-S стандартынан өзгеше. Non-Bose Choudhuri-Hawkingham (VIN) Red-Solomon non-Bose Choudhuri-Hawkingham қорғау ретінде пайдаланылады, ал ішкі код қорғау төмен тығыздықты паритетті тексеру (LDPC) кодтары үшін пайдаланылады.
Қате жиілігін болдырмау үшін төмен қателік тығыздығымен жұмыс істейтін сыртқы кодты қорғау коды қолданылады. Көптеген режимдерде код 12 қатеге дейін түзетуге мүмкіндік береді, бірақ кейбіреулер 8-10 қателіктерге дейін түзетеді. DVB-S және DVB-DSNG стандарттары MPEG-2 TS тасымалдау ағындарына тікелей бағытталған. Жаңа стандарттың көліктік құрамының
құрылымы нақты форматқа негізделмеген. Бұл MPEG-2 тасымалдау пакеттерін ғана емес, сонымен қатар басқа да тоқтаусыз және құрылымдық пакеттерді пайдалануға мүмкіндік береді.
DVB-S2 қабылдағышы сигналдан шуылға қатынасы арқылы жүйелік уақыт мәселелерін шешу үшін екі сатылы ұштықтан тұрады.
Төмен когеренттілік режимдері, негізінен, абоненттерді сатып алуды субсидиялауға мүмкіндік беретін операторларға арналған, эфирлік желілерге арналған. Олар бұл режимдерді ең тиімдісіз режимдерге ауысқанда тасымалдаушы қабылдағышты ауыстырған кезде қолдана алады.
Сурет 1.5 - Жүйе конфигурациясына хабар тарату стандартына байланысты сигналдардың пайдалы жылдамдығы
Жеңу өнімділігі интерактивті мекен-жайға негізделген ASM режимі арқылы нақты анықталуы мүмкін (мысалы, IP бойынша біртұтастығы). Бұл режимде 4-тен 8 дБ қуат сигналдары қуат алудың қолайсыз жағдайлары үшін пайдаланылуы мүмкін. Осының арқасында транспондермен сыйымдылығы екі есе немесе үш есеге көбейтілуі мүмкін. ASM режимі тропикалық аймақта Ka- ауқымының транспозициялары мен рецепторлары үшін тиімді.
Бұл режимде спутниктік жүйенің жұмыс сызбасы 1.6-суретте көрсетілген. Жүйе ASM шлюзінен, ASM бар DVB-S2 модуляторынан, тарату жер стансасынан, спутниктік және спутниктік қабылдау жүйесінен және қайтару арнасы арқылы ACM-ге қосылған шлюзден тұрады.
ACM режимінде фреймді қабылдау кезінде үзудің кодтау пішімі және модуляция схемасы өзгеруі мүмкін. Сигналды өшірудің жоғары дәрежесі болған жағдайда, қызметті пайдалы ақпаратты тарату жылдамдығының төмендеуіне, анти-спам кодының артықшылығына немесе тұрақты арна модуляциясына көшуіне байланысты қызмет көрсетілуі мүмкін. Алынған сигналдың сапасы C N + I параметрімен бағаланады
Әрбір қабылдайтын жүйе осы параметрдің өлшемін өлшейді және нәтижені артқа арна арқылы ASM шлюзіне жібереді. DVB жобасы жақын арада ескі стандарттарды ауыстыру үшін жаңа стандарт қарастырылғанын атап өткен жөн. Бүгінгі күні DVB-S стандартындағы көптеген спутниктік желілер жұмыс істейді. Және олардың трансляциясы миллиондаған жылдар бойы жұмыс істей алатын және бірнеше жылдан бері жұмыс істейтін декодер арқылы алынады. Сондықтан DVB-S2 стандарты әдеттегі қабылдағыштар үшін қолайсыз болып табылатын широковещательные қызметтері туралы көзқарасымызға енеді. Мысалы, жаңа пішімдерді немесе жоғары айқындық теледидар сигналдарын (хабар тарату) қысу. DVB-S2 стандарты спутниктік широковещательных желілерде жылдам пайдаланылуы мүмкін. Бұл тым көп ASM режиміне қол жеткізудің керемет мүмкіндігі, бірақ оның қатынау жылдамдығы телефонға сәйкес келмейтін жаңа қызметтердің болуына байланысты.
Мәселені қою
Тюнерді басқару құрылғысын құру келесі сипаттамаларға ие болуы керек:
1. Реттеуші блокқа көшу - бейне, дыбыс, поляризация, үш аналогтық басқару сигналдарын жасайды. Ол келесі сигналдарға ие:
а) кернеудің өзгеруі 0 9 В дейін, ΔUmin = 8 мВ ауысу қадамы ΔUmax = 10 мВ;
б) шығыс кернеуінің шкаласы 0 9 В, ауысу қадамы ΔUmin = 60 мВ-дан ΔUmax = 80 мВ дейін болуы тиіс;
c) шығыс кернеуінің шкаласы 0 4,4 В болуы керек, коммутация қадамы ΔUmin = 20 мВ-дан ΔUmax = 25 мВ дейін болуы тиіс.
2. Дискретті басқару сигналдары (8 дыбыстық сигнал).
3. Басқару сигналдарының және тюнер блогының күйі туралы сигналдарды қабылдайды.
4. Нөмірді көрнекі тексеру үшін 00 -дан 99 дейінгі арна санын көрсетеді.
5. Нақты уақыттағы сағаттардың жұмысын ұйымдастырыңыз және оларды пайдаланушы сұрауы бойынша экранға шығарыңыз.
6. Графикалық блоктың экранында дабылды ұйымдастыру.
7. Желілік кернеуді сақтау кезінде, ЖЖҚ-да сақталатын ақпараттың нақты уақыт режимінде сақталуын қамтамасыз ету керек.
8. Қашықтағы (қашықтағы) басқару жүйесінің (WB) таратқышынан берілетін сигналды қабылдау және өңдеу. Бұл жүйе типтік KR1506HL1 чиптің дизайнына негізделген.
1 Техникалық бөлім
Спутниктік теледидар қарау жабдығы және оның сипаттамалары
Негізгі функциялар спутниктік қабылдағыштарды, түрлендіргіштерді, қабылдағыштарды, DVB-карталарды, қабылдағышты және спутниктік сигналдарды өңдеуге арналған жабдықты қамтиды.
Спутниктік байланыс жасалды, тікелей телевидение үшін құрылғылар жаңартылды. Радиоэлектроника саласындағы жаңа жетістіктердің арқасында қысқа пучка шығаратын қайталағыштар мен түрлендіргіштердің күші қабылдағыштың қабылдау-таратқыш құрылғысының өлшемін 60 см-ге дейін төмендете алды, алушы қабылдағыштан электромагниттік толқындарды алуға арналған. Бұл толқындар ресивердің таратқыш қабылдағышында қуат алады және тікелей қабылдағышта немесе тарату желісінде кейбір қуатты тиімді коэффициенттерді шығарады. Толқындар тарату құрылғысының таралу бағыты толқынның толқындық таралу бағытында толқынның өрісін көбейтеді. Осылайша, шығарылатын сәулеленудің толқынды энергиясы балама болады. Электр энергиясын бөлу эквиваленттігінің ұтымдылығын анықтау үшін бағыттық әсер коэффициенті ескеріледі. Таратқыштың қабылдағышы бойындағы толқын энергиясы бүкіл кеңістікті қамтымайды. Кез келген таратушы қабылдағыш, GBP және пайдалы әсер коэффициенті бағдарлау диаграммасы қабылдау режимінде және бөлу режимінде бірдей. Қабылдаушы таратқыштың бағыттау коэффициенті таратқыш қабылдағыштың таратқыш күші кедергі деңгейінен асатын сигнал қуатына тең болғандығын көрсетеді, ал таратқыш бағытталмаған тарату құрылғысымен салыстырылады. Берілетін ресивердің пайдасы:
мұндағы - күшейту коэффиценті;
бағыттылық әсер коэффициенті;
пайдалы әсер коэффициенті
(2.1)
Жіберуші құрылғы Ga-ге тең болуы керек, сондықтан үлкен геометриялық өлшемдері бар бағалы құрылғы болады. Сондықтан берілген геометриялық аймақтан гаусс пайдасын алу қажет. Қабылдағыштың бағыттылығы әртүрлі мақсаттарда қолданылады. Ресивер-таратқыш қабылдағышты қабылдау ресивердің кірісіне сыртқы кедергілердің күшін азайтады. Егер кедергі кеңістікте және барлық бағыттарда біркелкі таратылса, бағыттаушы таратқышты пайдалану сигнал деңгейінің және сыртқы шудың тиімділігін арттырады. Бұл арақатынас қабылдағыш таратқыш коэффициентіне тікелей пропорционалды:
(2.2)
мұндағы,
Pc - қабылдағыш енгізудегі пайдалы сигналдан ең көп қабылданатын бағытпен ауытқып кеткен қуат тұтынуы;
Pn - барлық бағытта ағып жатқан қабылдағыштың кіруінде тосқауылдың жалпы қуаты;
Ec - пайдалы сигналдан өріс кернеуі; D - бағыттылық факторы;
Э - электр өрісінің күші.
Қабылдаушы қабылдағышқа берілетін максималды қуат даланың өріс қарқындылығы коэффициентіне және көрсетілген толқын ұзындығына, сондай- ақ тиімді коэффициент пропорциясына, яғни қабылдау құрылғысының пайдасына пропорционалды.
(2.3)
мұндағы Е - электр өрісінің күші; Ga - бұл пайда;
λ - толқын ұзындығы.
Табиғи сыртқы радио кедергісі атмосфералық және ғарыштық үзілістерді қамтиды. Сонымен қатар, қабылдаушы таратқыш Жердің жылу сәулеленуінен шуыл алады және жердің атмосферасының пайда болуына әкеледі. Қосымша шу хабар тарату қабылдағышының құнына байланысты жасалды. Жоғарыда айтылған шудың айрықша ерекшелігі олардың кездейсоқ статистикалық сипаттамалары болып табылады. Таратқыштың қабылдағыш шуының әсерін анықтау үшін қабылдағышты шуыл эквиваленттігі (Tau) қабылдау концепциясын қолданады.
(2.4)
мұндағы,
Электр энергиясын беру және энергияны беру;
- Больцмандық тұрақты;
- Жиілік - қабылдағыштың жұмысын анықтайтын жиілік диапазоны.
Бұл формулада қабылдағыштың физикалық температурасы емес, ал қабылдайтын құрылғы қабылдайтын температура мен шуыл күшін анықтайтын белгілі бір коэффициентке жатады.
Сол сияқты, таратушы құрылғы жоғары қуатты, жеткілікті жоғары бет коэффициентін және төмен шу температурасын, сондай-ақ динамикалық сипаттамалары мен құрылымын, сенімді электрлік сипаттамаларын және
алдын-ала анықталған қоршаған орта жағдайларын ұстап тұруға қабілетті болуы керек.
Спутниктік түрлендіргіш - LNA (Low-Noise Amplifier) сигналдық күшейткішінен және 950-2150 МГц-тен С-ке дейін айналдырылған L-диапазоны деп аталатын коаксиальді кабельдік қабылдағыш үшін төмен өткізу қабілеті Ku спутнигінен кіріс сигналы.Герто тұрақты гетеродинді индуцирует құрылғылар. Сигналдың деңгейін, деректердің жылдамдығын және бір трансмиссиядан екіншісіне ауысу үшін құрылғылар. Конвертер спутниктік ресивердің фокусына орнатылады.
Cурет - Сапалы спутниктік конвертер
Бұл конвертер B B полярлы жазықтықта 10,7-12,75 ГГц жиілікте жұмыс істейді, оның шығуындағы шу 0.3 дБ.
Шығыстағы коэффициент шу санының түрлендіргіш кірісінде шудан аз екендігін көрсетеді. Немесе түрлендіргіш тіпті кіріс сигналын өз шуымен
бұзады.
Әрине, шу санының неғұрлым төмен болса, соғұрлым айырбасталатын болады. Конвертердің шу деңгейі 0.7-1.0 дБ [8], бірақ шу деңгейі - 0,5-0,3 дБ. TV Digital Classics - бұл процессордың бір немесе бірнеше жад слоттарының комбинациясы. Лездік хабар алмасу модулінде қолдануға болатын және аналогтық жүйе арқылы қол жетімді емес көптеген тапсырмаларды орналастыруға болады. Одан да керемет мүмкіндіктер ашылады. Сандық теледидар пайдаланушыларға жоғары сапалы суреттер мен дыбыстарды таңдауға, Интернетті интерактивті түрде енгізуге мүмкіндік береді. CMC сигнал өңдеу, таспа және аудио кодтауда, тұтану нүктесінен экранға модуляция
демодуляцияға басты рөл атқарады. SS сигналды декомпрессион алдында қысу үшін және ресиверді декодтау үшін пайдаланылатын MPEG кодтау алгоритмдеріне негізделген.
ҚҚС-теледидар Intelsat 904 60.0 ° E деңгейінде таратылады және Қазақстан Республикасының қамту аймағында таратылады. Шындығында тіпті алыстағы аудандарда да сигнал алынды және теледидарды көруге және сандық радиоқабылдағышты көруге мүмкіндігі бар. Қабылдағыштың тұрақтылығы және спутниктерден жеткілікті күшті сигнал барлық ауа-райында сенімді сигнал алуға мүмкіндік береді.
Сандық теледидар жоғары сапалы бейне және дыбыс болып табылады. Жаңа жоба көп арналы хабар таратуды таратуға және ұлттық желінің ресурстарын тиімді пайдалануға мүмкіндік береді. Эффективті хабар таратудың
арқасында ел өңірлерінде көптеген телеарналарға қол жетімді болады. Атап айтқанда, отандық 32 телеарна мен радио арнасының сигналдары сапалы өңірлерге келеді. Сандық хабар тарату Астана, Жезқазған, Жаңаөзен және Алматы қалаларында алғаш рет көрсетілетін болады, екінші кезеңде 13 облыс орталықтары мен шекара маңы аймақтарын қамтиды. 2015 жылға дейін елді мекендердің 95% -ы цифрлық телевидениемен қамтамасыз етіледі. Сандық теледидарды көру үшін сандық қабылдағыш. DVB-T2 стандарты. Бұл қабылдағыш Астана, Алматы, Жезқазған, Қарағанды, Жаңаөзен қалаларында Otau сандық телевизиямен және 30-ға дейін арналармен жабдықталады. HD DVB-T2 жоғары сапалы сандық жерүсті сандық арналар үшін жасалған. Қабылдағыш өте сезімтал, сенімсіз қабылдау аймағында жұмыс істейді, сынған сигналмен жұмыс істейді және көлік құралына орнатылуы мүмкін. OTAU ТД қабылдағышы HD (Сандық) стандартты сандық сигналдарын қабылдау үшін жасалған. OTAU TV Reverer-ге тікелей қосылады. OpenFox SF-55 - жаңа мультимедиялық OPENBOX DVB-S2 моделі. Құрылғының екі сандық дисплейі бар.
OpenFox SF-55 - OPENBOX-тен сандық мультимедиялық DVB-S2 жаңа моделі жасалды. Құрылғыда екі сандық дисплей бар, олардың біреуі мәзірге өту және тапсырманы көрсету үшін қызмет етеді, екіншісі алынған сандардың пайыздық деңгейдегі деңгейін көрсетеді. OpenFox SF-50-мен салыстырғанда, OpenFox SF-55 LNB сапасын анықтауға мүмкіндік беретін үлкен дисплейі бар. OpenBox SF - қолданыстағы HD DVB-S DVB-S2 тарату арналарын реттеу үшін елу бес SF арнасын пайдалануға мүмкіндік беретін тюнер. DISEqC 1.0, 1.1, 1.2 және USALS протоколдарын қолдайды және джойстық теруді конфигурациялау үшін пайдалануға болады. Функция Spectrum Analyzer мүмкіндігі нақты және тез спутниктік қабылдағышты баптауға пайдалы, ал құрылғы бетіндегі пернетақта навигацияны жеңілдетеді және құрылғыны пайдалануды жеңілдетеді. Беру құрылғысының және азимуттың айналу бұрышын есептеу үшін жаңа Есептеу функциясы іске асырылды. Openbox SF-55 жүйесінің Жүйе бөлімінде сіз параметрлерді сыртқы USB дискісінде сақтауға және оларды жүктеуге болады. USB құрылғысын толтыру үшін құрылғының USB портын пайдалануға болады. Құрал сұр пластиктен жасалған, құрылғының жағында OPENBOX тауар белгісі. OpenFox SF-55 - ең күрделі тапсырмалардың орындалуын қамтамасыз ететін үлкен көмекші.
Жоғары дәлдіктегі сандық теледидар
Қазіргі уақытта Жаңаөзен, Жезқазған, Алматы, Астана, Қарағанды қалаларында және 2015 жылы Қазақстан Республикасындағы жоғары сапалы сандық телевизия (DVB-T2) және DVB-T (HD) стандарттары орнатылды. Барлық қазақстандық арналарды көрсетеді (арналар 15-тен 30-ға дейін). Бұл
ресиверді орнату спутниктік таратқышты міндетті түрде орнатпайды, тек ресиверді бөлме немесе сыртқы сыртқы таратқышқа қосыңыз. Осылайша, шартты кіру картасын қарауды қажет етпейтін сигнал күшейткіші бар бөлме таратқышын сатып алу қажет, ол Irdeto CCA кіріктірілген шартты қатынау жүйесі. Қабылдау және жоғары дәлдік теледидар (1080p) декодтауды және стандартты дәлдікті қамтамасыз етеді. USB порты: музыка мен фотосурет файлдарын, таспа жаңартуларын және қабылдағышты жаңартуды жаңарту керек. 400 жады арнасы. Арналарды тағайындалған оператормен пайдалану керек. Эксклюзивті жарықтандыру және тамаша бейне және дыбыс сапасы. Teleged (EPG) ағымдағы келесі және келесі 7 күндегі хабарларды қарау мүмкіндігін ұсынады. Қабылдаған бағдарламаға ресиверді қосу үшін таймерді тікелей теледидардан сақтауға болады. Бұл мүмкіндік қызықты хабарды жіберуге мүмкіндік береді. Энергияны үнемдеу. Күту режимін автоматты түрде пайдалану ұсынылады және ұзақ уақыт қалса, оны автоматты түрде өшіру ұсынылады. ТВ және радио арналары үшін 4 таңдалған тізім бар, 3 режимі бар
30 таймер (бір рет, күн сайын, апта сайын). Функциялар жас бойынша шектелген. Көптілді пайдаланушы интерфейсі. 4: 3, 16: 9 және Pan & Scan пішімі, Letterbox пішімі. Live Signal (OTA) және USB интерфейсі арқылы қабылдағыш бағдарламалық жасақтамасының жаһандануы. Автоматты және қолмен іздеу функциясы. Әр түрлі арна ұйымдастыру функциялары: сұрыптау, орналастыру, блоктау, жою және іздеу. Функция арналардың тізімін автоматты түрде жаңартады. Сіз көрген соңғы арнаны қосыңыз. Таспа шығысы: сандық күшейткішті HDMI, 3 RCA (таспа, аудио бейне) қосуға арналған сандық аудио шығыс (S PDIF). MV DMV слоттары бар тюнер. Active Transmitting Receiver: Қолдау кабеліндегі таратқыш кернеуі 5 В болады. Таңдау 1080p, 1080i, 720p және 576p. MPEG-2, MPEG-4 және H.264 таспа стандарттарын қолдайды. Ажыратқыштар: трансивердің кірісі, трансивердің шығысы, HDMI, 3 RCA (таспа, аудио бейне), коаксиалды S PDIF, USB [4].
Қабылдау талаптары
Жабдықты қабылдаудың ең төменгі талаптары ISO 7816 стандартына сай смарт-карталарға арналған интерфейсті (слот) болуы керек. Қазақ, орыс және ағылшын тілдерінде, сондай-ақ осы тілдерде пайдаланушы басқаруға болады. Қоқыс салатын бағдарламалық жасақтама жаңартулары сымсыз жүктеу режимінде (OtAD) спутниктің көмегімен тексеріледі. Full HD ажыратымдылығы үшін 1920 x 1080i ажыратымдылығы, HDCP қолдауымен HDMI және т.б. HDTV және HDTV қабылдау үшін. NDS VideoGuard Express шартты қатынау жүйесі сондай-ақ интеграцияланған CI + интерфейс модулін пайдалануды ескереді. Transduser кірістері 10,7-11,7 11,7-12,75 ГГц сызықтық поляризация ауқымында жұмыс істейді. Таратқыштың қабылдайтын айнасы офсеттік түрге және кемінде 900 м-ге дейін болуы тиіс Барлық жабдық
өндірушілер өндірушінің сертификаттары мен Қазақстан Республикасының тиісті сертификаттарына ие болуы керек және алушыларда Kazteleradio операторымен біріктіруге арналған NDS VideoGuard Express сенімхат болуы керек. Барлық арналар (OTAU телеарнасынан басқа) NDS VideoGuard Express
[14] авторлық құқықтарын қорғау және ақылы буманы пайдалану үшін, сондай- ақ заңсыз хабар таратуды болдырмау үшін шартты қатынау жүйесімен шифрланған. Бірнеше операторлар DVB SimulCrypt бірлескен шифрлау (шифрлау) архитектурасы үшін тек бір ғана шифрлау алгоритмін қолданады, бұл әртүрлі дәстүрлі қатынас жүйелерін пайдалануға мүмкіндік береді. Айна өлшемі қызмет көрсету аймағының ортасынан 0,6 м, спутниктік қабылдағыштан Intelsat 904 соңына дейін 1,2 м спутникті 60 ° шығыс бағытта жіберуге болады
MMDS хабар тарату жүйесі
Соңғы бірнеше жылда MMDS (Microwave Multipoint Distribution Service) жүйесі классикалық кабельдік желілерде кеңінен қолданылады. Тарату желілері коаксиалды немесе оптикалық кабельдік конструкциялардың көмегімен жасалады.
Бүгінгі таңда батыстық әлемде шамамен ондаған MMDS жүйесі енгізілген. Олар Интернетке қолжетімділік, интерактивті теледидар және кең жолақты сымсыз қатынау технологияларын ұйымдастырады. MMDS жүйелерін жоғары ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Кіріспе
1
Спутниктік байланыс жүйелеріне шолу
1.1
Спутниктік байланыс жүйесі
1.2
Пайдаланушының сыйымдылығы
1.3
Жол қозғалысы
1.4
Broadcast HDTV Broadcast
1.5
Мәселені қою
2
Техникалық бөлім
2.1
Спутниктік теледидар қарау жабдығы және оның сипаттамалары
2.2
Жоғары дәлдіктегі сандық теледидар
2.3
Қабылдау талаптары
2.4
Түсті беру стандарттары
3
Радиожолды энергетикалық есептеу
3.1
Ku диапазонындағы жоғары жүйесі үшін энергеткалық
есептеулер
3.2
Ku диапазонындағы төмен сызығы үшін энергетикалық
есептеулер
3.3
Ка диапазонындағы жоғары сызығы үшін энергетикалық
есептеулер
3.4
Ка диапазонындағы төмен сызығы үшін энергетикалық
есептеулер
3.5
Жердегі станциялардың географиялық параметрлерін есептеу
3.6
Спутниктік байланыс желісі аймақтарындағы радиосигнал өшуін
есептеу
3.7
Ка диапазонында өшулікті болдырмау үшін жаңа технология
пайдалану
3.8
Антенналық торларды модельдеу
4 Өмір тіршілік қауіпсіздігі
4.1 Еңбек жағдайын талдау
4.2 Тіршілік қауіпсіздігінің техникалық шешімдері
Қорытынды
Пайдаланылған әдебиеттер тізімі
КІРІСПЕ
Спутниктік теледидар - жер станцияларынан жасанды спутник арқылы қабылдағышқа тасымалданатын теледидар бағдарламалары байланыс технологиясы. Ол таратқыш - таратқыш ретінде жұмыс істейді.
Спутниктік телеарналар бүгінгі күні үлкен алаңда жоғары сапалы теледидар сигналдарын берудің ең жылдам әрі сенімді әдісі болып табылады. GPP артықшылығы, сигнал көзіне және тұтынушының ортасына қарамастан, ол қабылдағыш қондырғыларының санын шектемейді, PFS жоғары сенімділігі.
GPU-қабылдағыштардың негізгі мәселесі автоматты басқару болып табылады. Бұл мәселені микропроцессорлық құрылғылардың көмегімен шешуге болады.
Өндірісте және тұрмыстық техникада микроэлектрондық жабдықты пайдалану өнімдердің техникалық және экономикалық тиімділігін жоғарылатады (шығындар, сенімділік, қуат, өлшемдер), өндіріс уақытын қысқартады, ескірген кезеңді кеңейтеді және тұтынушылардың сапасын арттырады (жаңа сервис мүмкіндіктері) жаңартуға болады.
Микропроцессорлық басқару жүйелерін пайдалану жоғары тиімділік пен шығынды азайтады. Біздің жоба микропроцессорлық контроллер тюнерін жасау туралы мәселені көтереді.
1 Спутниктік байланыс жүйелеріне шолу
Спутниктік байланыс жүйесі
Спутниктік байланыс жүйесі 2 негізгі сегменттен тұрады - ғарыш және жер. Ғарыш сегменті транспондерлер деп аталады. Желілік абоненттік базалық станциялар және пайдаланушылар үшін желіні басқару
Орталық бөлікке жер тиесілі. Жердің және ғарыштың сегменттерінің тіркесімі, яғни, UPS ұйымы 1.2 суретте көрсетілген.
Cурет 1.1 - FMS желісін құру
Геостационарлық спутниктік орбиталық станциялар мен радиостанциялар халықаралық консенсусқа негізделген бірқатар адамдық және шектеулі ресурстарға ие.
Бұл мәселелер, сондай-ақ, жиілік бөлу мәселесін реттейтін Дүниежүзілік радио конференция (WAD) болып табылады. Барлық жұмыстар Халықаралық электротехникалық одақ (ХЭО) арқылы жүзеге асырылады.
Арнайы байланыс және хабар тарату кеңістігін енгізу үшін ХЭО оны сақтаудың 6 ... 2 жыл бұрын екендігін қамтамасыз етуі керек. Бұл процесс ақпараттың күтілетін ашылуын талап етеді. Бұл жоспарлар қарсыластардың ниеттерімен сәйкестендіріліп, иелену жиілігін жазып алу керек. Үйлестіру
процесі нысан бойынша басталады және мүдделі тараптардың басшылығының қатысуымен келіссөздерден басталады. Геостационарлық орбитадағы және жиілік тапсырмаларында ұпайларды белгілеу туралы шешім қабылданғаннан кейін тиісті қаражат қабылдаушы елге беріледі.
Бұл мүлік Ұлттық байланыс басқармасына берілетін болады. Қазахстанда мұндай әкімшілік коммуникация және ақпарат жөніндегі мемлекеттік комитет болып табылады. Тиісті қаражат соңғы жеке компанияларға беріледі. Бастапқыда тірі байланыс тек теледидарда ғана емес, сонымен қатар дауысты хабар таратуда да болды.
Дамудың маңызды кезеңі болды.
Спутниктік хабар тарату қызметін (IPN) дамытудың техникалық негізін МӘС 1977 жылы әзірледі және келесі аумақтар: 1, 2-аудан, 3-аудан. Облыс 1-де 62550 стандартын және PAL және SECAM процестеріне сәйкес түс түсіретін елдерді қамтиды. Бұл аумақ Еуропа, бұрынғы КСРО, Азия және Африка аумақтарын қамтиды. 2 Broadcasting PAL және SECAM арқылы Солтүстік және Оңтүстік Американы қамтиды. Сондай-ақ 3-аймақта NTSC телевизиялық аймағы да бар. Конференцияда TTP үшін радио бағдарламаларын тарату туралы шешім қабылданды. Елдер 5 радиоарнаны алды. Бұрынғы КСРО республикаларының әрқайсысы 5 каналды алды, олардың екеуі көпұлтты Ресейге тән. ATC үшін радиоарналардың кең ауқымы 1 аймақ үшін 27 МГц және 2 аймақ болды. 3 - 24 МГц аймағында. Жиілік жоспары жиіліктегі модуляциялы радиоқабылдағыштармен спутниктік таратқыштармен зерттелді.
Кейіннен тиісті сигналдар стандартты арна ауқымында қолданылуы мүмкін және егер олар EMS стандартын бұзбайтын болса, басқа модуляция түрлерін қолдануы мүмкін. Бұл анықтама сандық хабар таратудан бұрын жасалады.
1979 жылы BRA спутниктік байланыс және хабар тарату жүйелерінің өткізгіш концепциясын енгізді және жалпы қағидаларды әзірледі.
Осы принциптердің бірін еске түсірейік. Жоғары және төмен бағыттар үшін тұрақты жолақ бөлінеді - олар тек қатаң белгіленген шектерде.
Спутниктік теледидар жүйесі 1.1-кестеде көрсетілген жеті жиілік жолағын қабылдайды.
Кесте 1.1 Жерсеріктік хабар таратудың жиіліктер ауқымы
Ауқымдар
Жиілік белдеулері, МГц
L
0,39...1,55;1,61...1,71
S
1,93...2,70
C
3,40...5,25;5,725...7,075
X
7,25...8,40
Ku
10,70...12,57;12,70...14,80
Ka
15,40...27,50;27,00...50,20
K
84,00...86,00
L және S спектрі ұжымдық спутниктік теледидар жүйелеріне арналған. L ассортименті - Экран орыс бағдарламаларының тарату жүйесі. Көп жағдайларда бұл өте ыңғайлы. Дегенмен, бұл жергілікті теледидар және радио релелік термометр байланыс арналары, мысалы, қытай арналары. Декиметр радиоқабылдағыштары қозғалмалы елдерде L-ды қолдануға тырысуда.
Live агымдар C және Cu аралығында жиіліктерге бөлінеді. Бір каналдың мүмкін болатын арналары 27 ГГц-тен аспайды. Мәселен TSPA үшін, тек қана
11.7 ... 12.57 ГГц жиілікте таратылған мысалда 40 арнаны ғана орналастыруға болады. Осылайша, осы арналардың үш елде таралуы - бұл елеулі проблема.
Геостационарлық орбита
Геостационарлық орбита қарапайым математикалық байланыспен анықталады: спутниктің бұрыштық жылдамдығы бұрыштық жылдамдық. Оның қарапайымдылығына қарамастан, бұл тәсіл тек экватордан 36 000 км-ден аз
тұзақ траекториясы үшін ғана қол жетімді. Геостационарлық орбитада байқаушылар спутнигі айқын көрінеді. Бұл геостационарлық орбитаның басты артықшылығы. Сондықтан осы жерсеріктерге арналған антенналар орнатылады.
Қазіргі уақытта геостационарлық бөліктерде спутниктерді қалыптастыру үшін 427 ұпай бар. Бұл нүктелер арасындағы бұрыштық қашықтық 0,1-ден 7 градусқа дейін өзгереді. Аралыққа енгізілген. Әр нүктеде бірнеше, тіпті ондаған спутниктер орналастырылуы мүмкін. Интерференцияға негізделген кедергі олардың жұмыс процестерінің жиіліктерін және әртүрлі қызмет көрсету аймақтарын бөлу жолымен жойылады.
Құрылымдық артықшылығы - стандартты функцияларды орналастыру немесе кескінді теледидар сигналына түрлендіру туралы қысқаша ақпарат. Мысалы: тұрақты сигнал элементтері мерзімді түрде эрозия серпін және импульс ретінде беріледі. Берілген сигнал цифрлық теледидарлық сигнал болып табылады, өйткені ол сигналды синхрондау үшін байланыс арнасын жіберудің қажеті жоқ, өйткені оны декодер арқылы орнатуға болады. Цифрлық теледидар сигналы мен өріс импульсінің шығуынан басқа, бейне деректерді беру жиілігі шамамен 23% құрайды. Әрине, бұл мүмкіндік MPEG-2 стандартына кіреді.
Спектралдық преференциялар жоғары дискрециялық жиіліктің нәтижесі болып табылады. Тұтастай алғанда, телевизиялық бейнені қабылданған ортогоналды таңдау оңтайлы жиілік диапазонында оңтайлы емес. Теледидардың таңдалған үлгі параметрлерін интерполяциялау және ресамплингті пайдалану арқылы спектральды құрамы өзгеріп, таңдау жылдамдығын төмендетуге болады. Бұл редакция әдетте қалпына келтірілмейді, бұл телевизиялық кескін сапасының төмендеуіне әкеледі. MPEG- 2-де бұл артықшылықты қысқартуға болмайды.
Сурет 1.2 - Жерсеріктік теледидар жүйесінің қарапайым құрылымдық
сұлбасы
Ол сондай-ақ MPEG-2 артықшылықтары бойынша ұзақ мерзімді артықшылықтарға ие. Олармен бірге жаңа әдістер қолданылады. Бұл, өз кезегінде, статикалық артықшылықтарды азайту үшін өзара қолайлы алгоритмдермен байланысты. Мұнда теледидар болжамдарын және дискретті косинус трансформацияларын кодтаудың ең тиімді екі әдісі екеуі. Интеллектуалды кодтау дифференциалдық импульстік модуляция арқылы жүзеге асырылады (DICM). Болжалды кодтаудың болжамды және болжамды мәндерінде айырмашылық бар. Содан кейін ол айырмашылық деңгейімен анықталады. Ақпарат беру үшін қажетті биттердің орташа мәні болжамды дәлдік болып табылады. Болжамды ақ экстраполяциялауға болады. Бұл жағдайда соңғы телевизия болжамдарының болжамды мәндеріне негізделген (болжалды деп аталатын). Интерполяция (екі жақты) болжау нүктесінде телевизиялық сигналдың орташа мәні алдыңғы және кейінгі есептеулердің алдын-ала анықталған мәндерінен бағаланады. Осындай бағалаулар бір уақытта дәл дәл бағалау болып табылады. Дегенмен, іс жүзіндегі нәтиже нәтиженің
шкаласы болып табылады және еске өсуі негізсіз және нәтиже негізсіз. Біз айтып өткендей, болжамдар тиісті есептеулерге негізделеді және біз дереу және келесі есептеулерді түсінуіміз керек. Бұған алдыңғы және келесі сериялардың, даланың және жақтаудың көршілері кіреді. Осылайша, аралық, ішкі, ішкі, аралық және аралық болжамдар болуы мүмкін. Бұл ықтимал корреляциялық маршруттар жиынтығы. Бір жазба алдыңғы және келесі элементтің алдынғы нұсқасы емес. Болжалды болжамдар алдыңғы бөлімдерді есептеуде келесі қадам ретінде болжайды. Іс жүзінде, бұл тұрақты компонентті анықтау немесе тасымалдаушыны орнату дегенді білдіреді. Бұл болжау әдісі жеңіл бөлшектерді ауыстыру кезінде, әсіресе баяу немесе баяу бейнелерді жақсы бөлшектермен тиімдірек етеді.
Ведомствоаралық болжам арқылы есептеулер бұрынғы есептегіш орталықтармен және осы координаттармен бағаланады. Бұл бейнеңізді жобалаудың тамаша тәсілі. Сурет қозғалыстағы объект болып табылады, немесе жағдай бүкіл суретті күшейтеді. Бұл жағдайда кескіннің қарапайым элементтеріне жататын есептеулер кадрдан кадрға дейін қабылданады. Ақпарат арасында айырмашылық бар, ал қалғандары үшін ешқандай өзгерістер жоқ. Бұл трафикті өтеу арқылы жеңілдетілуі мүмкін. Мұны орындау үшін кадрдан кадрға жылжытқанда кескіннің жылжымалы бөліктерінің жылжымалы векторларын анықтау қажет. Қозғалыс векторлары (ауыстыру үшін өтемақы) сізге жаңа кодтау шеңберін анықтауға мүмкіндік береді және осылайша жоғары болжамды дәлдігін қамтамасыз етеді.
MPEG-2 стандарты телевизиялық бейнелерді кодтаудың негізгі нысаны болып табылады. Бұл кездейсоқ емес және стандартты кодты шектеу стандартты JPEG JPEG қамтамасыз етеді. Әртүрлі тақырыптар әртүрлі қозғалыс түрлерімен араласатын қарапайым болжамдық теледидарлық сигналдар үшін жоғары өнімділікті қамтамасыз етпейтіні белгілі. Осы себепті стандартта үш болжамды болжам қолданылады: трафиктің алдын-ала болжамдары және алдын-ала анықталған екі өлшемді интерактивті трафик.
Пайдаланушының сыйымдылығы
Фреймдер деп аталатын шеңберлер қасақана өңделеді. Өңдеу JPEG стандартында қолданылған алгоритмдерге негізделген. Бұл бірінші қадам. Бейне туралы ақпарат мұнда біраз қысылған, бірақ теледидар кескінін қайта реттегенде ол біраз қараңғы, кодтау қатесі және бейне ақпараттары байланыс
арнасына байланысты. R және B бірінші сыныпты құрылымдарды түсіндіру үшін үйлестіру орталығы ретінде қызмет етеді. Рамалық кодтау қозғалысты өтемдік алгоритмдер көмегімен орындалады және алдынғы P немесе I кадрларды анықтайды. Фреймдермен салыстырғанда кадрдың I кадр шөгуі P қарағанда 3 есе жылдамырақ.
Р жақтауында деректер макроблокқа көрінеді. Бұл 16 x 16 шаршы матрица.Бұл макроблок блокта жаңа зат пайда болғанға дейін өтемақы мен трафик болжау алгоритмі арқылы өңделеді. Енді кодтау процесі I-кадрларға, яғни кадрларды болжау үшін қолданылатын алгоритмдерге көшеді. Фреймдер келесі P немесе B кадрларына бағдарланған, R кадрын декодтау кезінде суретті түзету қажет, себебі кадрдың қателігі онымен байланысты барлық кадрларға қолданылады.
Кодтау алгоритмінде теледидар кадры суреттің сипаттамаларына байланысты. Төрт кодтау әдісі бар. Жол қозғалысын болжау немесе өтемақы алдыңғы I немесе P кадрларының бірінде қолданылады. Келесі әдістеме I немесе P кадрларына кері қозғалыс өтемесін және қозғалыс өтемесін пайдаланады. Қалпына келтіру пайдаланушы кадрында жаңа кескін нысандарын пайдаланғанда пайдаланылады. Үшінші алгоритм - екі бағытта, алдыңғы және артқы I немесе P кадрларына арналған трафикті болжау және өтемақы. Нәтижесінде, салааралық гипотеза проблемаларсыз қолданылады. Бұл кодтау белгілі бір объектіні кенеттен ауыстырып, жоғары ажыратымдылықтағы теледидар объектілерін жылжыту үшін пайдаланылады. Терең бейнені қысу B- кадрға байланысты. B-қысу - қысу көзі емес, өйткені теледидарды қысу теледидар кескінін қалпына келтіру кезінде оның анықтығын төмендетеді. Декодтау кезінде жасалған қателер басқа кадрларға қолданылмайды.
Рамалар I, R және B I кадрлары үшін, минималды кадрлар үшін ең аз және B үшін ең аз болуы тиіс. Келесі элементтерде 12 түрлі кадрлар бар: I0, B1, B2, P3, B4, B5, P6, B7, B8, P9, B10, B11, I12, B13, B14, P15 және т.б. I frame
(125 Hz ) x 12 = 0,48 сек. Аралық I, P және B тізбектерінің тізбегі байланыс арнасы арқылы берілсе, өзгереді. Бірінші декодерде декодтау I және P кадрларымен келеді, онсыз бұл мүмкін емес. Келесі жолы I, P, B, I0, P3, B1, B2, P6, B4, B5, P9, B7, B8, I12, B10, B11 - P15, B13 және т.б. фотосуреттер жасалған.
Жол қозғалысы
MPEG-2 жол қозғалысын пайдаланады. Екі белсенді квадранттар (576 белсенді мүшені қоса) макроблоктарға бөлінеді және үлкенірек іздеуге болады. Макроблоктың өлшемі тиісті теледидар кескініне сәйкес келуі керек. MPEG-2 - 16 пышақ пен 16 горизонтальдан тұратын ішкі блоктық матрица. Теледидар
блоктары түрінде кескіннің рамалары барлық аймақтарға бөлінеді. Көлденең (576 белсенді трек 16) - 36 аймақ, тік (704 белсенді 16) - 44 аймақ.
Іздеу өрісі бірден көп болуы керек, себебі макрос кескіні бірінші болып табылады, ол екінші элементті іздеу үшін пайдаланылады. Ауданның өлшемі нақты уақытпен орындалуы керек нәтиже жиынынан шектеледі. Пластиннің штаттық кестесін сипаттау үшін критерийлер де қолданылуы керек. Басқаша айтқанда, ауданның өлшемі 64 x 64. Осылайша, телевизиялық кадрға көлденең 57664 = 9 көлденең аймақ және 70464 = 11 тігінен орналасқан.
Болжалды трафик үйлестірілгенін көрсетуіңіз мүмкін. Бірінші макробазды есептеу есебінен жаңа орын іздеу аумағындағы екінші кадрды іздейді, ол санау аралықынан өзгеше. Макроблок модульдік бөлімнің сомасынан аз және оның координаттары шығу нүктесінен тік және көлденең айналудың нақты жағдайына есептеледі.
Broadcast HDTV Broadcast
Спутниктік хабар тарату
Спутниктік коммуникацияларды және талшықты-оптикалық байланыс желілерін, кабельді желілерді, сондай-ақ ауа арналарын тарату және жеткізу.
Спутниктік телеарналар (SAT) теледидардың кез-келген жерінде жоғары сапалы және үнемді, сенімді және жылдам хабар тарату әдісі болып қала береді. Дайын мазмұн желіге жүктеледі және бейне серверлерден, кіріс шығыс серверлерден, өндіріс және ағындық серверлерден тұратын орталық медиаға қосылады. Серверлер Thomson Grass Valley немесе EVS сияқты компанияларда жасалады. HD-SDI бағдарламалық жасақтамасы Tandberg, Harmonic сияқты кодтаушылар беретін DVB HD кодын жібереді. Содан соң сигнал ASI хабар тарату мультиплекс станциясына жіберілуі мүмкін. Бір ретрансляторға арналған екі HDTV арнасы стандартты қосымша қызметтер үшін деректер жиынтығының стандартты жиынтығымен мультиплексировать болады. Спутниктік қызмет провайдері спутникті сигнал жібереді. Сонымен қатар, антенна және спутниктік HD-ресивер сигнал алады (мысалы, QS1080IR, QS-1080IRCI, Quali-TV).
Бұл мақалада спутниктік байланыс арқылы HDTV хабарларына шолу жасалады. DVB-S2 стандарты Бұл тапсырма үшін таратылым стандарты талап етіледі.
DVB-S спутниктік хабар тарату стандарты
1994 жылы DVB-S стандарты көпфункционалды спутниктік хабар тарату жүйесі үшін DVB еуропалық стандарт жобасының консорциумының негізінде жасалды. 1112 ГГц диапазонында жұмыс істеді (еуропалық EN 300 421 v.1.1.2, 1997-08). 12, 29,40 және 85 ГГц диапазонындағы жолақ спутниктік теледидар тарату (SAT) үшін бөлінді. 40 және 85 ГГц жолақтарында 2 ГГц жиілік спектрі.
1996 жылдың қазан айында көп деңгейлі 1112 ГГц спутниктік жүйелерінде ортақ хабар тарату функциялары туралы ұсыныс жасалды. 1999 жылдың қазан айында жаңа жоба әзірленді. DVB-S (System A), DSS (System B), G1-MPEG-2 (System C) және ISDB-S (System D) төрт әлемдік деңгейдегі сәулет серіктестері бар.
Жүйе (DVB-S стандарты) Еуропалық Консорциум DVB жобасын әзірледі. Оның негізгі функциясы көп арналы хабар тарату қызметтерін ұсыну немесе SAT спутниктері таратылымының тіркелген жолақшасы үшін декодер алу, сондай-ақ спутниктік теледидар антеннасын (спутниктік теледидар антеннасын) және бастапқы және қосалқы теледидарды пайдаланатын SAT жүйесіне қосылған қабылдағыштарды беру болып табылады. хабар тарату бағдарламаларын тарату. Қазіргі уақытта SAT TV барлық сандық телеарналары барлық 5 құрлықта, сондай-ақ DVB-S стандарттарында таратылады.
Сандық сигналдарды таратудың екі негізгі жолы бар:
сандық қысу сигналдарын N-ге жіберіңіз;
цифрлық сигналдардың көшірілуі және оларды бір тасымалдаушыға жіберу.
Бірыңғай спутниктік транспондер арқылы берілуі мүмкін телевизиялық хабар тарату бағдарламаларының саны қажетті тасымал жылдамдығына, композиттік немесе композиттік кодтаудың қысу пішіміне, ажыратымдылық пен сурет сапасына, кескіндердің кейбір түрлерінің қысу алгоритміне және қалпына келтірілген кескінге байланысты.
Деректерді қысудағы жетістіктер жылдамдығы жоғары сандық телеарналарды ұйымдастыруға мүмкіндік береді (1 Мбит с-тан аз, ол 27 МГц 20-25 арнаның стандартты еніне тең). Көп жағдайларда, бұл 400 Кбит с кезінде рұқсат етіледі, кем дегенде 60 телекоммуникация бір транспондермен тең болады.
DVB-S2 спутниктік тарату стандарты
SAT стандарты 2004 жылы құрылған және DVB-S2 деп аталады. DVB-S сандық спутниктік хабар тарату жүйесімен үйлесімді алдыңғы DVB-DSNG стандартының модификациясы. Әр түрлі тарату параметрлері арналармен жұмыс істеу және жұмыс істеу үшін әмбебап болу үшін PSK модуляция нұсқалары мен 16 QAM негізіндегі бастапқы таратушы жүйе үшін жеткілікті энергетикалық ресурстар мен техникалық стандарттармен толықтырылды.
ы бөліктің құрылымдық сұлбасы
Сурет 1.3 - Тарату
Транпорттық
Сыртқы кодер
Сыртқы көбейткіш
Ішкі кодер
Спектрді формалаушы
QPSK модуляторы
DVB-S2 жаңа стандарты DVB-S және DVB-DSNG стандарттарының кемшіліктерін жояды. Жаңа стандарт жасаудың бірнеше себептері бар. DVB-S2 жаңа стандартын жасаудың негізгі факторы HDTV жоспарын енгізу болды. Қазіргі уақытта SDTV транзиті жиіліктерге сәйкес келмейді. Егер барлық SAT бағдарламалары HDTV арқылы таратылса, теледидар сигналы қысу үшін тоқтаған кезде жиілік ресурсы жеткіліксіз. Осылайша, HDTV перспективасы арна кодтау пішімін (мысалы, DVB-S2) неғұрлым тиімді өңдеу үшін қажет болды.
DVB-S2 стандартының пайда болуының екінші себебі - Q-ауқым қабылдау жүйесінің төмен өнімділігі. Бұл диапазондағы қабылдау сапасы, әсіресе, жаңбырлы ауа-райы жағдайына байланысты. Осылайша, осы диапазондағы кедергі C және Cu-ге қарағанда жоғары болды.
DVB-S2 пайда болуының үшінші себебі - интерактивті SAT қызметтерінің пайда болуы. Мұндай желілер ірі көлік желілерін қажет етеді және адрес ағынының әр бейімделуі үшін нақты алушының қабылдау шарттарына бейімделуге оңтайландырылады. Ескі стандарттар мұндай мүмкіндіктерді бермеді.
Осылайша, жаңа DVB-S2 стандартында:
көлік арнасын пайдаланудың тиімділігін арттыру, яғни стандартты арна арқылы пайдалы ақпаратты тұрақты түрде тарату мүмкіндігін қамтамасыз ету;
Бір арна бойынша бөлінген әртүрлі қызметтер үшін тасымалдау опцияларының арасында бөлісу.
Қызмет көрсету компоненттері
Қызметтер
ш
ЖЖ спутниктік арна
Шығу көздерін MPEG-2 бойынша кодалау
жүйесі және мультиплексирлеу
Спутниктік арнаға адаптация жүйесі
Кодер данных
аудиокодер
видеокодер
Программа мультиплексоры
Транспорттық ағынның адаптациясы және рандомизациясы
Бұған қоса, DVB-S2 стандарты бұрынғы стандарттарға сәйкес келуі және ескіден жаңа арналарға дәйекті көшуді қамтамасыз етуі тиіс.
Сурет 1.3 - Стандартты DVB-S2 таратқыш схемасы
Алдыңғы екі талап стандартты стандарттарға қолданылды: модуляцияланған сигналдың кешенді бағыттарын қамтамасыз ететін ең тиімді шифрлау жүйелерін және қосымша факторларды (шамамен) енгізу арқылы түрлі модуляциялық схемаларды енгізу.
Стандартты DVB-S2 таратқыш схемасы 1.3-суретте көрсетілген. Кең жолақты ағындарға келесі өзгерістер енгізілді:
радиолокациялық мультиплексирование және қуат бөлу;
Reed-Solomon кодын (RS) пайдалану арқылы сыртқы кодтау;
белгілі бір қисықтарды пайдалана отырып, нақты мақсатты қозғалысты және ішкі кодтауды;
негізгі жиілік диапазонында сигнал генерациясы және оның модуляциясы.
Аралдың қисық тиімділігі VCM (айнымалы кодтау және модуляция) режимдерін және адаптивті кодтауды және модуляцияны енгізу жолымен қол жеткізіледі. бірінші режимде сол арнадағы қызметке кедергіден қорғаудың әртүрлі деңгейлері ұсынылуы мүмкін, ал екінші режимде таратқышты қабылдау үшін қосымша жағдайлар қарастырылған. ACM қабылдағыш жүйесі базалық станция үшін күй туралы ақпаратты жібере алатын артқы канал желілеріне арналған.
Нәтижесінде сандық теледидар студиясынан стандартты жоғары айқындық теледидар бағдарламаларын, интерактивті қызмет көрсету желілерін және кәсіби цифрлық ақпараттық бюллетеньдерді жасайтын әмбебап стандарт (DVB-S2) жасалды. DVB-S2 жаңа стандарты деректер желілерін қалыптастыруға және негізгі IR желілерін жасауға арналған.
DVB-S2 ұсынған ең тиімді механизмдер ескі стандарттарға сәйкес келмейді. Сәйкестік стандарттарына екі стандарт енгізілді. Олардың бірі төмен үйлесімділік, бірақ төмен тиімділік, екіншісі барлық жаңа мүмкіндіктерді пайдаланады, бірақ стандартты DVB-S қабылдағыштарымен қолдануға болмайды.
Жаңа стандартқа көшкенде бірінші DVB-S2 стандарты ұсынылады, ал екіншісі ескі қабылдағыштар қабылдай алмайтын кәсіби желілерде және жаңа қызметтерде пайдалануға ұсынылады.
DVB-S2 жаңа стандарты төрт модуляциялық схемаға қатысты. Алғашқы екеуі QPSK және 8 PSK-да қолдануға арналған. Транспондер жақын жерде жұмыс істейді. Сондықтан олар тасымалдаушылар үшін амплитудалық модуляцияға жол бермейді. 16 APSK және 32 APSK - ең жылдам модуляциялық схемалар. Кәсіби динамиктер (LNB) дәстүрлі желілерге негізделген сызықты емес режимді қамтымайтын ендірілген таратқыштарды жиі пайдаланады, ал ресивер қабылданған сигналдың фазасын жоғары дәлдікпен өлшей алады. Бұл модуляция схемалары широковещательных жүйелерде қолдануға болады, бірақ
бастапқы құрылғы бұрмалаудың ең күрделі түрлерін қолдауы керек, ал ресивердегі шуыл қатынасы жоғары болуы тиіс. APSK жұптау өрісі модулированные сигнал белгілерінің жанында орналасқан. Бұл нұсқа сигналдың амплитудасы бұзылғанда тоқтатылады және қанықтылық режиміне жақын жерде қайталағыштың қолданылуын болдырмайды.
Сурет 1.4 - DVB-S2 модуляция түрлері
Жоғары APSK модуляция схемасы жалпы жылдамдықты QPSK-мен салыстырғанда 2,5 есе арттыруға мүмкіндік береді (1.4-сурет).
Жоғары модуляция деңгейін енгізуден басқа, DVB-S2 стандартында альфа коэффициенті (α) үшін қосымша екі коэффициентті пайдалану қарастырылған. DVB-S арқылы қолданылатын А = 0.35 жаңа стандартта коэффициенттері α = 0.20 және α = 0.25 жаңа. Коэффициенттердің төменгі мәндері спектралды тиімділікті пайдалануға мүмкіндік беретін үлкен круиздік серпін береді. Бір жағынан, транспондермен тасымалданатын транспондерлер сызықты емес бұрмалануларға әкелуі мүмкін. Сондықтан коэффициенттің нақты мәні барлық бөлу параметрлерін есептеуден кейін таңдалады.
Алдыңғы стандарттардағы сияқты, жаңа DVB-S2 стандарты түзету және кедергі туралы деректер үшін екі деңгейлі кодтауды (Алдын-ала қате түзету - FEC) пайдаланады. Дегенмен, кодтың ішкі және сыртқы қорғанысы DVB-S стандартынан өзгеше. Non-Bose Choudhuri-Hawkingham (VIN) Red-Solomon non-Bose Choudhuri-Hawkingham қорғау ретінде пайдаланылады, ал ішкі код қорғау төмен тығыздықты паритетті тексеру (LDPC) кодтары үшін пайдаланылады.
Қате жиілігін болдырмау үшін төмен қателік тығыздығымен жұмыс істейтін сыртқы кодты қорғау коды қолданылады. Көптеген режимдерде код 12 қатеге дейін түзетуге мүмкіндік береді, бірақ кейбіреулер 8-10 қателіктерге дейін түзетеді. DVB-S және DVB-DSNG стандарттары MPEG-2 TS тасымалдау ағындарына тікелей бағытталған. Жаңа стандарттың көліктік құрамының
құрылымы нақты форматқа негізделмеген. Бұл MPEG-2 тасымалдау пакеттерін ғана емес, сонымен қатар басқа да тоқтаусыз және құрылымдық пакеттерді пайдалануға мүмкіндік береді.
DVB-S2 қабылдағышы сигналдан шуылға қатынасы арқылы жүйелік уақыт мәселелерін шешу үшін екі сатылы ұштықтан тұрады.
Төмен когеренттілік режимдері, негізінен, абоненттерді сатып алуды субсидиялауға мүмкіндік беретін операторларға арналған, эфирлік желілерге арналған. Олар бұл режимдерді ең тиімдісіз режимдерге ауысқанда тасымалдаушы қабылдағышты ауыстырған кезде қолдана алады.
Сурет 1.5 - Жүйе конфигурациясына хабар тарату стандартына байланысты сигналдардың пайдалы жылдамдығы
Жеңу өнімділігі интерактивті мекен-жайға негізделген ASM режимі арқылы нақты анықталуы мүмкін (мысалы, IP бойынша біртұтастығы). Бұл режимде 4-тен 8 дБ қуат сигналдары қуат алудың қолайсыз жағдайлары үшін пайдаланылуы мүмкін. Осының арқасында транспондермен сыйымдылығы екі есе немесе үш есеге көбейтілуі мүмкін. ASM режимі тропикалық аймақта Ka- ауқымының транспозициялары мен рецепторлары үшін тиімді.
Бұл режимде спутниктік жүйенің жұмыс сызбасы 1.6-суретте көрсетілген. Жүйе ASM шлюзінен, ASM бар DVB-S2 модуляторынан, тарату жер стансасынан, спутниктік және спутниктік қабылдау жүйесінен және қайтару арнасы арқылы ACM-ге қосылған шлюзден тұрады.
ACM режимінде фреймді қабылдау кезінде үзудің кодтау пішімі және модуляция схемасы өзгеруі мүмкін. Сигналды өшірудің жоғары дәрежесі болған жағдайда, қызметті пайдалы ақпаратты тарату жылдамдығының төмендеуіне, анти-спам кодының артықшылығына немесе тұрақты арна модуляциясына көшуіне байланысты қызмет көрсетілуі мүмкін. Алынған сигналдың сапасы C N + I параметрімен бағаланады
Әрбір қабылдайтын жүйе осы параметрдің өлшемін өлшейді және нәтижені артқа арна арқылы ASM шлюзіне жібереді. DVB жобасы жақын арада ескі стандарттарды ауыстыру үшін жаңа стандарт қарастырылғанын атап өткен жөн. Бүгінгі күні DVB-S стандартындағы көптеген спутниктік желілер жұмыс істейді. Және олардың трансляциясы миллиондаған жылдар бойы жұмыс істей алатын және бірнеше жылдан бері жұмыс істейтін декодер арқылы алынады. Сондықтан DVB-S2 стандарты әдеттегі қабылдағыштар үшін қолайсыз болып табылатын широковещательные қызметтері туралы көзқарасымызға енеді. Мысалы, жаңа пішімдерді немесе жоғары айқындық теледидар сигналдарын (хабар тарату) қысу. DVB-S2 стандарты спутниктік широковещательных желілерде жылдам пайдаланылуы мүмкін. Бұл тым көп ASM режиміне қол жеткізудің керемет мүмкіндігі, бірақ оның қатынау жылдамдығы телефонға сәйкес келмейтін жаңа қызметтердің болуына байланысты.
Мәселені қою
Тюнерді басқару құрылғысын құру келесі сипаттамаларға ие болуы керек:
1. Реттеуші блокқа көшу - бейне, дыбыс, поляризация, үш аналогтық басқару сигналдарын жасайды. Ол келесі сигналдарға ие:
а) кернеудің өзгеруі 0 9 В дейін, ΔUmin = 8 мВ ауысу қадамы ΔUmax = 10 мВ;
б) шығыс кернеуінің шкаласы 0 9 В, ауысу қадамы ΔUmin = 60 мВ-дан ΔUmax = 80 мВ дейін болуы тиіс;
c) шығыс кернеуінің шкаласы 0 4,4 В болуы керек, коммутация қадамы ΔUmin = 20 мВ-дан ΔUmax = 25 мВ дейін болуы тиіс.
2. Дискретті басқару сигналдары (8 дыбыстық сигнал).
3. Басқару сигналдарының және тюнер блогының күйі туралы сигналдарды қабылдайды.
4. Нөмірді көрнекі тексеру үшін 00 -дан 99 дейінгі арна санын көрсетеді.
5. Нақты уақыттағы сағаттардың жұмысын ұйымдастырыңыз және оларды пайдаланушы сұрауы бойынша экранға шығарыңыз.
6. Графикалық блоктың экранында дабылды ұйымдастыру.
7. Желілік кернеуді сақтау кезінде, ЖЖҚ-да сақталатын ақпараттың нақты уақыт режимінде сақталуын қамтамасыз ету керек.
8. Қашықтағы (қашықтағы) басқару жүйесінің (WB) таратқышынан берілетін сигналды қабылдау және өңдеу. Бұл жүйе типтік KR1506HL1 чиптің дизайнына негізделген.
1 Техникалық бөлім
Спутниктік теледидар қарау жабдығы және оның сипаттамалары
Негізгі функциялар спутниктік қабылдағыштарды, түрлендіргіштерді, қабылдағыштарды, DVB-карталарды, қабылдағышты және спутниктік сигналдарды өңдеуге арналған жабдықты қамтиды.
Спутниктік байланыс жасалды, тікелей телевидение үшін құрылғылар жаңартылды. Радиоэлектроника саласындағы жаңа жетістіктердің арқасында қысқа пучка шығаратын қайталағыштар мен түрлендіргіштердің күші қабылдағыштың қабылдау-таратқыш құрылғысының өлшемін 60 см-ге дейін төмендете алды, алушы қабылдағыштан электромагниттік толқындарды алуға арналған. Бұл толқындар ресивердің таратқыш қабылдағышында қуат алады және тікелей қабылдағышта немесе тарату желісінде кейбір қуатты тиімді коэффициенттерді шығарады. Толқындар тарату құрылғысының таралу бағыты толқынның толқындық таралу бағытында толқынның өрісін көбейтеді. Осылайша, шығарылатын сәулеленудің толқынды энергиясы балама болады. Электр энергиясын бөлу эквиваленттігінің ұтымдылығын анықтау үшін бағыттық әсер коэффициенті ескеріледі. Таратқыштың қабылдағышы бойындағы толқын энергиясы бүкіл кеңістікті қамтымайды. Кез келген таратушы қабылдағыш, GBP және пайдалы әсер коэффициенті бағдарлау диаграммасы қабылдау режимінде және бөлу режимінде бірдей. Қабылдаушы таратқыштың бағыттау коэффициенті таратқыш қабылдағыштың таратқыш күші кедергі деңгейінен асатын сигнал қуатына тең болғандығын көрсетеді, ал таратқыш бағытталмаған тарату құрылғысымен салыстырылады. Берілетін ресивердің пайдасы:
мұндағы - күшейту коэффиценті;
бағыттылық әсер коэффициенті;
пайдалы әсер коэффициенті
(2.1)
Жіберуші құрылғы Ga-ге тең болуы керек, сондықтан үлкен геометриялық өлшемдері бар бағалы құрылғы болады. Сондықтан берілген геометриялық аймақтан гаусс пайдасын алу қажет. Қабылдағыштың бағыттылығы әртүрлі мақсаттарда қолданылады. Ресивер-таратқыш қабылдағышты қабылдау ресивердің кірісіне сыртқы кедергілердің күшін азайтады. Егер кедергі кеңістікте және барлық бағыттарда біркелкі таратылса, бағыттаушы таратқышты пайдалану сигнал деңгейінің және сыртқы шудың тиімділігін арттырады. Бұл арақатынас қабылдағыш таратқыш коэффициентіне тікелей пропорционалды:
(2.2)
мұндағы,
Pc - қабылдағыш енгізудегі пайдалы сигналдан ең көп қабылданатын бағытпен ауытқып кеткен қуат тұтынуы;
Pn - барлық бағытта ағып жатқан қабылдағыштың кіруінде тосқауылдың жалпы қуаты;
Ec - пайдалы сигналдан өріс кернеуі; D - бағыттылық факторы;
Э - электр өрісінің күші.
Қабылдаушы қабылдағышқа берілетін максималды қуат даланың өріс қарқындылығы коэффициентіне және көрсетілген толқын ұзындығына, сондай- ақ тиімді коэффициент пропорциясына, яғни қабылдау құрылғысының пайдасына пропорционалды.
(2.3)
мұндағы Е - электр өрісінің күші; Ga - бұл пайда;
λ - толқын ұзындығы.
Табиғи сыртқы радио кедергісі атмосфералық және ғарыштық үзілістерді қамтиды. Сонымен қатар, қабылдаушы таратқыш Жердің жылу сәулеленуінен шуыл алады және жердің атмосферасының пайда болуына әкеледі. Қосымша шу хабар тарату қабылдағышының құнына байланысты жасалды. Жоғарыда айтылған шудың айрықша ерекшелігі олардың кездейсоқ статистикалық сипаттамалары болып табылады. Таратқыштың қабылдағыш шуының әсерін анықтау үшін қабылдағышты шуыл эквиваленттігі (Tau) қабылдау концепциясын қолданады.
(2.4)
мұндағы,
Электр энергиясын беру және энергияны беру;
- Больцмандық тұрақты;
- Жиілік - қабылдағыштың жұмысын анықтайтын жиілік диапазоны.
Бұл формулада қабылдағыштың физикалық температурасы емес, ал қабылдайтын құрылғы қабылдайтын температура мен шуыл күшін анықтайтын белгілі бір коэффициентке жатады.
Сол сияқты, таратушы құрылғы жоғары қуатты, жеткілікті жоғары бет коэффициентін және төмен шу температурасын, сондай-ақ динамикалық сипаттамалары мен құрылымын, сенімді электрлік сипаттамаларын және
алдын-ала анықталған қоршаған орта жағдайларын ұстап тұруға қабілетті болуы керек.
Спутниктік түрлендіргіш - LNA (Low-Noise Amplifier) сигналдық күшейткішінен және 950-2150 МГц-тен С-ке дейін айналдырылған L-диапазоны деп аталатын коаксиальді кабельдік қабылдағыш үшін төмен өткізу қабілеті Ku спутнигінен кіріс сигналы.Герто тұрақты гетеродинді индуцирует құрылғылар. Сигналдың деңгейін, деректердің жылдамдығын және бір трансмиссиядан екіншісіне ауысу үшін құрылғылар. Конвертер спутниктік ресивердің фокусына орнатылады.
Cурет - Сапалы спутниктік конвертер
Бұл конвертер B B полярлы жазықтықта 10,7-12,75 ГГц жиілікте жұмыс істейді, оның шығуындағы шу 0.3 дБ.
Шығыстағы коэффициент шу санының түрлендіргіш кірісінде шудан аз екендігін көрсетеді. Немесе түрлендіргіш тіпті кіріс сигналын өз шуымен
бұзады.
Әрине, шу санының неғұрлым төмен болса, соғұрлым айырбасталатын болады. Конвертердің шу деңгейі 0.7-1.0 дБ [8], бірақ шу деңгейі - 0,5-0,3 дБ. TV Digital Classics - бұл процессордың бір немесе бірнеше жад слоттарының комбинациясы. Лездік хабар алмасу модулінде қолдануға болатын және аналогтық жүйе арқылы қол жетімді емес көптеген тапсырмаларды орналастыруға болады. Одан да керемет мүмкіндіктер ашылады. Сандық теледидар пайдаланушыларға жоғары сапалы суреттер мен дыбыстарды таңдауға, Интернетті интерактивті түрде енгізуге мүмкіндік береді. CMC сигнал өңдеу, таспа және аудио кодтауда, тұтану нүктесінен экранға модуляция
демодуляцияға басты рөл атқарады. SS сигналды декомпрессион алдында қысу үшін және ресиверді декодтау үшін пайдаланылатын MPEG кодтау алгоритмдеріне негізделген.
ҚҚС-теледидар Intelsat 904 60.0 ° E деңгейінде таратылады және Қазақстан Республикасының қамту аймағында таратылады. Шындығында тіпті алыстағы аудандарда да сигнал алынды және теледидарды көруге және сандық радиоқабылдағышты көруге мүмкіндігі бар. Қабылдағыштың тұрақтылығы және спутниктерден жеткілікті күшті сигнал барлық ауа-райында сенімді сигнал алуға мүмкіндік береді.
Сандық теледидар жоғары сапалы бейне және дыбыс болып табылады. Жаңа жоба көп арналы хабар таратуды таратуға және ұлттық желінің ресурстарын тиімді пайдалануға мүмкіндік береді. Эффективті хабар таратудың
арқасында ел өңірлерінде көптеген телеарналарға қол жетімді болады. Атап айтқанда, отандық 32 телеарна мен радио арнасының сигналдары сапалы өңірлерге келеді. Сандық хабар тарату Астана, Жезқазған, Жаңаөзен және Алматы қалаларында алғаш рет көрсетілетін болады, екінші кезеңде 13 облыс орталықтары мен шекара маңы аймақтарын қамтиды. 2015 жылға дейін елді мекендердің 95% -ы цифрлық телевидениемен қамтамасыз етіледі. Сандық теледидарды көру үшін сандық қабылдағыш. DVB-T2 стандарты. Бұл қабылдағыш Астана, Алматы, Жезқазған, Қарағанды, Жаңаөзен қалаларында Otau сандық телевизиямен және 30-ға дейін арналармен жабдықталады. HD DVB-T2 жоғары сапалы сандық жерүсті сандық арналар үшін жасалған. Қабылдағыш өте сезімтал, сенімсіз қабылдау аймағында жұмыс істейді, сынған сигналмен жұмыс істейді және көлік құралына орнатылуы мүмкін. OTAU ТД қабылдағышы HD (Сандық) стандартты сандық сигналдарын қабылдау үшін жасалған. OTAU TV Reverer-ге тікелей қосылады. OpenFox SF-55 - жаңа мультимедиялық OPENBOX DVB-S2 моделі. Құрылғының екі сандық дисплейі бар.
OpenFox SF-55 - OPENBOX-тен сандық мультимедиялық DVB-S2 жаңа моделі жасалды. Құрылғыда екі сандық дисплей бар, олардың біреуі мәзірге өту және тапсырманы көрсету үшін қызмет етеді, екіншісі алынған сандардың пайыздық деңгейдегі деңгейін көрсетеді. OpenFox SF-50-мен салыстырғанда, OpenFox SF-55 LNB сапасын анықтауға мүмкіндік беретін үлкен дисплейі бар. OpenBox SF - қолданыстағы HD DVB-S DVB-S2 тарату арналарын реттеу үшін елу бес SF арнасын пайдалануға мүмкіндік беретін тюнер. DISEqC 1.0, 1.1, 1.2 және USALS протоколдарын қолдайды және джойстық теруді конфигурациялау үшін пайдалануға болады. Функция Spectrum Analyzer мүмкіндігі нақты және тез спутниктік қабылдағышты баптауға пайдалы, ал құрылғы бетіндегі пернетақта навигацияны жеңілдетеді және құрылғыны пайдалануды жеңілдетеді. Беру құрылғысының және азимуттың айналу бұрышын есептеу үшін жаңа Есептеу функциясы іске асырылды. Openbox SF-55 жүйесінің Жүйе бөлімінде сіз параметрлерді сыртқы USB дискісінде сақтауға және оларды жүктеуге болады. USB құрылғысын толтыру үшін құрылғының USB портын пайдалануға болады. Құрал сұр пластиктен жасалған, құрылғының жағында OPENBOX тауар белгісі. OpenFox SF-55 - ең күрделі тапсырмалардың орындалуын қамтамасыз ететін үлкен көмекші.
Жоғары дәлдіктегі сандық теледидар
Қазіргі уақытта Жаңаөзен, Жезқазған, Алматы, Астана, Қарағанды қалаларында және 2015 жылы Қазақстан Республикасындағы жоғары сапалы сандық телевизия (DVB-T2) және DVB-T (HD) стандарттары орнатылды. Барлық қазақстандық арналарды көрсетеді (арналар 15-тен 30-ға дейін). Бұл
ресиверді орнату спутниктік таратқышты міндетті түрде орнатпайды, тек ресиверді бөлме немесе сыртқы сыртқы таратқышқа қосыңыз. Осылайша, шартты кіру картасын қарауды қажет етпейтін сигнал күшейткіші бар бөлме таратқышын сатып алу қажет, ол Irdeto CCA кіріктірілген шартты қатынау жүйесі. Қабылдау және жоғары дәлдік теледидар (1080p) декодтауды және стандартты дәлдікті қамтамасыз етеді. USB порты: музыка мен фотосурет файлдарын, таспа жаңартуларын және қабылдағышты жаңартуды жаңарту керек. 400 жады арнасы. Арналарды тағайындалған оператормен пайдалану керек. Эксклюзивті жарықтандыру және тамаша бейне және дыбыс сапасы. Teleged (EPG) ағымдағы келесі және келесі 7 күндегі хабарларды қарау мүмкіндігін ұсынады. Қабылдаған бағдарламаға ресиверді қосу үшін таймерді тікелей теледидардан сақтауға болады. Бұл мүмкіндік қызықты хабарды жіберуге мүмкіндік береді. Энергияны үнемдеу. Күту режимін автоматты түрде пайдалану ұсынылады және ұзақ уақыт қалса, оны автоматты түрде өшіру ұсынылады. ТВ және радио арналары үшін 4 таңдалған тізім бар, 3 режимі бар
30 таймер (бір рет, күн сайын, апта сайын). Функциялар жас бойынша шектелген. Көптілді пайдаланушы интерфейсі. 4: 3, 16: 9 және Pan & Scan пішімі, Letterbox пішімі. Live Signal (OTA) және USB интерфейсі арқылы қабылдағыш бағдарламалық жасақтамасының жаһандануы. Автоматты және қолмен іздеу функциясы. Әр түрлі арна ұйымдастыру функциялары: сұрыптау, орналастыру, блоктау, жою және іздеу. Функция арналардың тізімін автоматты түрде жаңартады. Сіз көрген соңғы арнаны қосыңыз. Таспа шығысы: сандық күшейткішті HDMI, 3 RCA (таспа, аудио бейне) қосуға арналған сандық аудио шығыс (S PDIF). MV DMV слоттары бар тюнер. Active Transmitting Receiver: Қолдау кабеліндегі таратқыш кернеуі 5 В болады. Таңдау 1080p, 1080i, 720p және 576p. MPEG-2, MPEG-4 және H.264 таспа стандарттарын қолдайды. Ажыратқыштар: трансивердің кірісі, трансивердің шығысы, HDMI, 3 RCA (таспа, аудио бейне), коаксиалды S PDIF, USB [4].
Қабылдау талаптары
Жабдықты қабылдаудың ең төменгі талаптары ISO 7816 стандартына сай смарт-карталарға арналған интерфейсті (слот) болуы керек. Қазақ, орыс және ағылшын тілдерінде, сондай-ақ осы тілдерде пайдаланушы басқаруға болады. Қоқыс салатын бағдарламалық жасақтама жаңартулары сымсыз жүктеу режимінде (OtAD) спутниктің көмегімен тексеріледі. Full HD ажыратымдылығы үшін 1920 x 1080i ажыратымдылығы, HDCP қолдауымен HDMI және т.б. HDTV және HDTV қабылдау үшін. NDS VideoGuard Express шартты қатынау жүйесі сондай-ақ интеграцияланған CI + интерфейс модулін пайдалануды ескереді. Transduser кірістері 10,7-11,7 11,7-12,75 ГГц сызықтық поляризация ауқымында жұмыс істейді. Таратқыштың қабылдайтын айнасы офсеттік түрге және кемінде 900 м-ге дейін болуы тиіс Барлық жабдық
өндірушілер өндірушінің сертификаттары мен Қазақстан Республикасының тиісті сертификаттарына ие болуы керек және алушыларда Kazteleradio операторымен біріктіруге арналған NDS VideoGuard Express сенімхат болуы керек. Барлық арналар (OTAU телеарнасынан басқа) NDS VideoGuard Express
[14] авторлық құқықтарын қорғау және ақылы буманы пайдалану үшін, сондай- ақ заңсыз хабар таратуды болдырмау үшін шартты қатынау жүйесімен шифрланған. Бірнеше операторлар DVB SimulCrypt бірлескен шифрлау (шифрлау) архитектурасы үшін тек бір ғана шифрлау алгоритмін қолданады, бұл әртүрлі дәстүрлі қатынас жүйелерін пайдалануға мүмкіндік береді. Айна өлшемі қызмет көрсету аймағының ортасынан 0,6 м, спутниктік қабылдағыштан Intelsat 904 соңына дейін 1,2 м спутникті 60 ° шығыс бағытта жіберуге болады
MMDS хабар тарату жүйесі
Соңғы бірнеше жылда MMDS (Microwave Multipoint Distribution Service) жүйесі классикалық кабельдік желілерде кеңінен қолданылады. Тарату желілері коаксиалды немесе оптикалық кабельдік конструкциялардың көмегімен жасалады.
Бүгінгі таңда батыстық әлемде шамамен ондаған MMDS жүйесі енгізілген. Олар Интернетке қолжетімділік, интерактивті теледидар және кең жолақты сымсыз қатынау технологияларын ұйымдастырады. MMDS жүйелерін жоғары ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
