Қазақстан республикасы білім және ғылым министрлігі
Коммерциялық емес акционерлік қоғамы
Ғұмарбек Дәукеев атындағы Алматы энергетика және байланыс университеті
Ақпараттық технологиялар институты
Ақпараттық жүйелер және кибер қауіпсіздік кафедрасы

Есептеу-графикалық жұмыс №2

Пәні: Еңбекті қорғау және техногендік қауіпсіздік
Тақырыбы: Өндірістік бөлменің желдетуін (вентиляциясын) есептеу
Мамандығы: 5В070300- Ақпараттық жүйелер
Орындаған: Дүйсеш Ақмарал
Тобы: ИС(ITM)к-18-1
Қабылдаған: Асланқызы Гүлдана

Алматы 2022

Кіріспе
Желдету дегеніміз-өндірістік бөлмелерде қажетті ауа алмасуды құру үшін өзара байланысты құрылғылар мен процестер кешені. Желдетудің негізгі мақсаты-ластанған немесе қатты қыздырылған ауаны жұмыс аймағынан шығару және таза ауаны беру, нәтижесінде жұмыс аймағында ауа ортасына қажетті қолайлы жағдайлар жасалады. Желдету құрылғысында туындайтын негізгі міндеттердің бірі-ауа алмасуды анықтау, яғни.үй-жайлардың Ауа ортасының оңтайлы санитарлық-гигиеналық деңгейін қамтамасыз ету үшін қажетті желдету ауасының мөлшері.
Өндірістік үй-жайлардағы ауаның қозғалу тәсіліне байланысты желдету табиғи және жасанды (механикалық) болып бөлінеді.
Желдетуді қолдану температура, ауаның ылғалдылығы, зиянды заттардың бөлінуі, артық жылудың бөлінуі ескерілетін есептеулермен негізделуге тиіс. Егер үй-жайда зиянды бөліністер болмаса, онда желдету әрбір жұмыс істеушіге кемінде 30 м3сағ ауа алмасуды қамтамасыз етуі тиіс (бір жұмыс істеушіге 20 м3 дейінгі көлемі бар үй-жайлар үшін). Жұмыс аймағының ауасына зиянды заттар бөлінген кезде қажетті ауа алмасу оларды ШРК -- ға дейін сұйылту жағдайларына, ал жылу артық болған кезде-жұмыс аймағында рұқсат етілген температураны ұстап тұру жағдайларына байланысты анықталады.
Өндірістік үй-жайларды табиғи желдету сыртқы ауа үй-жайындағы температура айырмашылығының (жылу арыны) немесе желдің әсерінің (жел арыны) есебінен жүзеге асырылады. Табиғи желдету ұйымдастырылған және ұйымдастырылмаған болуы мүмкін.

Ұйымдастырылмаған табиғи желдету кезінде ауа алмасу ішкі жылу ауасын сыртқы салқын ауамен терезелер, желдеткіштер, фрамугалар және есіктер арқылы ығыстыру есебінен жүзеге асырылады. Ұйымдастырылған табиғи желдету немесе аэрация ауа алмасуды алдын-ала есептелген көлемде қамтамасыз етеді және метеорологиялық жағдайларға сәйкес реттеледі. Арнасыз аэрация қабырғалар мен төбелердегі саңылаулардың көмегімен жүзеге асырылады және жылудың едәуір көп мөлшері бар үлкен бөлмелерде ұсынылады. Есептік ауа алмасуды алу үшін қабырғалардағы, сондай-ақ ғимарат шатырындағы желдеткіш ойықтарды (аэрациялық фонарлар) үй-жайдың еденінен ашылатын және жабылатын фрамугалармен жабдықтайды. Фрамугаларды басқара отырып, сыртқы ауа температурасы немесе желдің жылдамдығы өзгерген кезде ауа алмасуды реттеуге болады (сурет. 4.1). Желдету саңылаулары мен шамдардың ауданы қажетті ауа алмасуға байланысты есептеледі.

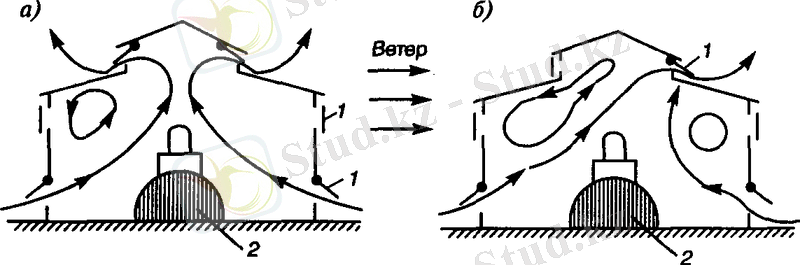

4.1-сурет. Ғимараттың табиғи желдету сызбасы: а -- Желсіз жағдайда; б -- Жел кезінде; 1-сору және сыртқа тарату саңылаулары; 2-жылу бөлетін агрегат
Шағын көлемді өндірістік үй-жайларда, сондай-ақ көп қабатты өндірістік ғимараттарда орналасқан үй-жайларда ластанған ауа қабырғалардағы желдету арналары арқылы шығарылатын каналды аэрация қолданылады. Сорғышты күшейту үшін ғимараттың төбесіндегі каналдардың шығысында дефлекторлар орнатылады -- оларды жел соғып тұрған кезде тарту жасайтын құрылғылар. Сонымен қатар, жел ағыны дефлекторға тиіп, оны айналып өтіп, периметрінің көп бөлігінде арнадан ауа соруды қамтамасыз ететін сиретуді тудырады. Ең көп таралған-ЦАГИ типті дефлекторлар (сурет. 4.2), бұл сорғыш құбырдың үстіне бекітілген цилиндрлік қабық. Желдің қысымымен ауаның сорылуын жақсарту үшін құбыр тегіс кеңейтумен аяқталады -- диффузор. Жаңбырдың дефлекторға түсуіне жол бермеу үшін қалпақ қарастырылған.

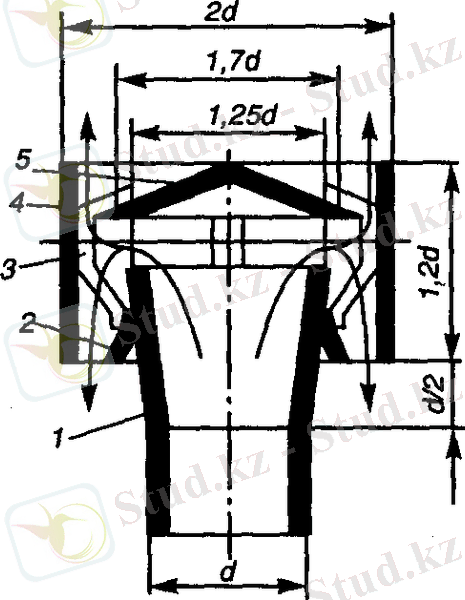

4.2-сурет. ЦАГИ типті дефлектор схемасы: 1 - диффузор; 2 - конус; 3 - қалпақ пен қабықты ұстайтын табандар; 4 - қабық; 5 - қақпақ
Дефлекторды есептеу оның құбырының диаметрін анықтауға дейін азаяды. Шамамен, ЦАГИ типті дефлектордың d түтігінің диаметрін формула бойынша есептеуге болады:

мұндағы L-желдеткіш ауаның көлемі, м3 сағ; - келте құбырдағы ауа жылдамдығы, мс.
Келте құбырдағы ауа жылдамдығы (мс) тек желдің әсерінен болатын қысымды есепке алғанда, формула бойынша анықталады

онда - желдің жылдамдығы, м с; -сору ауа өткізгіші болмаған кезде оның жергілікті кедергісі коэффициенттерінің қосындысы с = 0,5 (келте құбырға кірген кезде); l -- келте құбырға немесе сыртқа тарату ауа өткізгішіне ұзындығы, м.
Жел мен жылу қысымының әсерінен құбырдағы ауа жылдамдығы формула бойынша есептеледі.

онда - Па жылу қысымы; мұнда - дефлектордың биіктігі, м; - тиісінше сыртқы ауаның және үй-жай ішіндегі ауаның тығыздығы, кгм3.
Құбырдағы ауа жылдамдығы шамамен 0,2 құрайды...0,4 желдің жылдамдығы, яғни Егер дефлектор сорғыш құбырсыз тікелей төбеге орнатылса, онда ауа жылдамдығы біршама жоғары болады

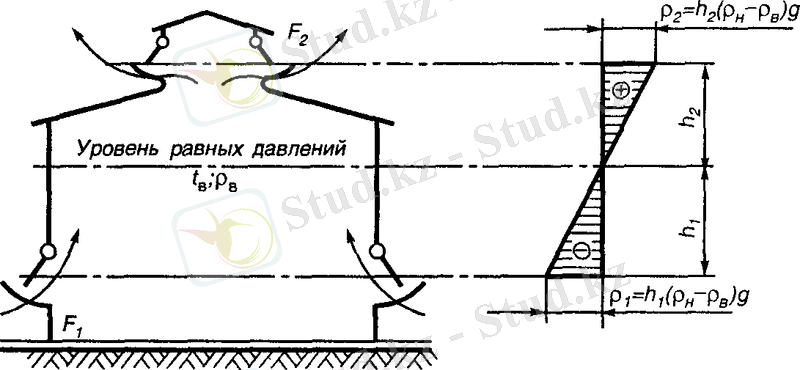

Аэрация үлкен көлемдегі өндірістік үй-жайларды желдету үшін қолданылады. Табиғи ауа алмасу терезелер, жарық шамдары арқылы жылу және жел қысымын қолдана отырып жүзеге асырылады (сурет. 4.3). Нәтижесінде ауа бөлмеге кіріп, одан шығатын жылу қысымы сыртқы және ішкі ауа температурасының айырмашылығына байланысты қалыптасады және фрамугалар мен шамдардың әртүрлі ашылу дәрежесімен реттеледі. Бұл қысымдардың бір деңгейдегі айырмашылығы ішкі артық қысым деп аталады . Ол оң немесе теріс болуы мүмкін.

4.3-сурет. Ғимараттың аэрация схемасы
Жергілікті желдету - бұл белгілі бір орындарға ауа жіберілетін (жергілікті желдету) және ластанған ауа тек зиянды шығарындылар пайда болатын жерлерден шығарылады (жергілікті сору желдету).
Жергілікті желдету:
Жергілікті жабдықтау желдетуіне ауа душтары кіреді (жоғары жылдамдықта шоғырланған ауа ағыны). Олар тұрақты жұмыс орындарын таза ауамен қамтамасыз етіп, өз аймағындағы қоршаған ауаның температурасын төмендетіп, қарқынды термиялық сәулеленуге ұшыраған жұмысшыларға үрлеуі керек. Жергілікті жабдықтау желдетуіне ауа оазистері жатады - үй-жайлардың қалған бөлігінен биіктігі 2-2,5 м жылжымалы қалқалармен қоршалған, төмен температурадағы ауа жіберілетін үй-жайлар. Жергілікті жабдықтау желдету ауа перделері түрінде де қолданылады (қақпаларда, пештерде және т.б.), олар ауа бөлімдерін жасайды немесе ауа ағынының бағытын өзгертеді. Жергілікті желдету жалпы желдетуге қарағанда арзанырақ. Өндірістік үй-жайларда қауіпті заттар шығарылған кезде (газдар, ылғал, жылу және т.б.)
Жергілікті сору желдету:
Бөлмедегі зиянды шығарындылар орындары локализацияланған және олардың бүкіл бөлмеге таралуын болдырмау мүмкін болған кезде жергілікті сору желдету қолданылады. Өндірістік үй-жайлардағы жергілікті сору желдету зиянды шығарындыларды ұстауды және жоюды қамтамасыз етеді: газдар, түтін, шаң және жабдықтан ішінара бөлінетін жылу. Қауіпті жағдайларды жою үшін жергілікті сорғыштар (шкафтар, қолшатырлар, бүйірлік сорғыштар, перделер, станоктар жанындағы қаптама түріндегі қалқандар және т.б. түріндегі қалқандар) қолданылады. Олар қанағаттандыруы тиіс негізгі талаптар:
- Зиянды шығарындылардың пайда болу орны мүмкіндігінше толығымен жабылуы керек.
- Жергілікті сорғыштың конструкциясы сору қалыпты жұмыс істеуге кедергі келтірмейтіндей және еңбек өнімділігін төмендетпейтіндей болуы керек.
- Зиянды шығарындылар олардың пайда болу орнынан табиғи қозғалысы бағытында жойылуы керек (ыстық газдар мен булар жоғары, суық ауыр газдар мен шаң - төмен қарай шығарылуы керек).
Жергілікті сорғыштардың конструкциялары шартты түрде үш топқа бөлінеді:
- Жартылай ашық сорғыштар (сорғыштар, қолшатырлар). Ауа көлемі есептеу арқылы анықталады.
- Ашық түрі (борттық сору). Зиянды шығарындыларды кетіруге тек үлкен көлемдегі шығарылған ауамен қол жеткізіледі
Мұндай жүйенің негізгі элементтеріне жергілікті сорғыштар - баспаналар (МО), сору каналының желісі (ВС), орталықтан тепкіш немесе осьтік типтегі желдеткіш (В), ВШ - сору білігі жатады. Шаң шығарындыларын ұстау үшін жергілікті сору вентиляциясын орнату кезінде цехтан шығарылған ауа атмосфераға шығар алдында шаңнан алдын ала тазартылуы керек. Ең күрделі сору жүйелері қатарына екі немесе тіпті үш шаң жинағыштарды (сүзгілерді) орнату арқылы шаңнан ауаны өте жоғары тазартуды қамтамасыз ететін жүйелер болып табылады. Жергілікті сору жүйелері әдетте өте тиімді, өйткені олар зиянды заттарды олардың пайда болған немесе шығарылған жерінен тікелей жоюға мүмкіндік береді, олардың үй ішінде таралуына жол бермейді. Зиянды заттардың (булар, газдар, шаң) айтарлықтай шоғырлануына байланысты әдетте ауаның аз мөлшерін алып тастау арқылы жақсы гигиеналық әсерге қол жеткізуге болады. Дегенмен, жергілікті жүйелер желдету алдында тұрған барлық мәселелерді шеше алмайды. Бұл жүйелер арқылы барлық зиянды секрецияларды локализациялау мүмкін емес. Мысалы, зиянды шығарындылар үлкен аумаққа немесе көлемге таралғанда; бөлменің жеке аймақтарына ауа беру ауа ортасы үшін қажетті жағдайларды қамтамасыз ете алмайды, егер жұмыс бөлменің бүкіл аумағында жүргізілсе немесе оның сипаты қозғалыспен байланысты болса және т.б. Жалпы алмасу желдету жүйелер - қоректендіру де, шығару да, тұтастай алғанда немесе оның маңызды бөлігінде үй-жайларды желдетуді қамтамасыз етуге арналған. Жалпы алмасудың сору жүйелері бүкіл қызмет көрсетілетін үй-жайлардан ауаны салыстырмалы түрде біркелкі шығарады,
Ауаны кондициялау
Кейбір бөлмелер жасанды климатты талап етеді, яғни технологиялық талаптарға және санитарлық-гигиеналық нормаларға сәйкес белгілі бір температура, ылғалдылық және ауа қозғалысы. Ол үшін жыл мезгіліне және ауа райына қарамастан бөлмеге белгілі бір параметрлердің таза ауасы жеткізілуі керек. Бөлмеге (беру) берілетін ауа әртүрлі өңдеуге ұшырайды - ол шаңнан тазартылады, ылғалдандырылады, кептіріледі, салқындатылады немесе қыздырылады. Ауаны мақсатты түрде өңдеу кондиционер деп аталады, яғни ауаны белгіленген шарттарға жеткізу, ал ауаны өңдейтін құрылғы кондиционер деп аталады. Автоматты басқару құрылғыларымен жабдықталған ауаны өңдеуге және оны бөлмеге жеткізуге арналған мұндай қондырғылар ауаны баптау жүйесі деп аталады.
Ауаны кондиционерлеу - желдету технологиясының дамуының ең жоғары кезеңі және ол тек өнеркәсіпте ғана емес, сонымен қатар күнделікті өмірде де көбірек енгізілуде.
SNiP II сәйкес өндірістік үй-жайларда ауа алмасуды жүргізу кезінде. G-62 бір қызметкерге шаққандағы көлемі 20 м3-ден аз өндірістік үй-жайларда бір қызметкерге кемінде 30 м3сағ көлемінде сыртқы ауаны беруді қамтамасыз ету үшін ауа алмасуды қамтамасыз ету керек, ал бір қызметкерге шаққандағы көлемі бар үй-жайларда 20-дан 40 м3-ке дейін - бір жұмысшыға 20 м3сағ кем емес; шамсыз және терезесіз ғимараттарда бір жұмысшыға сыртқы ауаны беру кемінде 60 м3 сағ болуы керек.
Жібек фабрикаларында ауаның рециркуляциясы қолданылады, бұл ішкі ауаны қайта пайдалану үшін бөлмеге қайтаруды білдіреді. Суық мезгілде ол жылу мен ылғалды үнемдеуге қызмет етеді, ал ыстық ауа райында сыртқы ауаның жылу мөлшері үй ішіндегі ауаның жылу мөлшерінен жоғары болған жағдайда ғана қолданылады. Әдетте, жазда жібек илемдеу зауыттарында ауаның рециркуляциясы қолданылмайды.
Кондиционер жүйесіне қойылатын талаптар
Ауа рециркуляциясы болған кезде бір жұмысшыға берілетін сыртқы ауаның мөлшері жоғарыда көрсетілген талаптарға сай болуы керек, ал фонарсыз және терезесіз ғимараттарда (ҚНжЕ бойынша) сыртқы ауа жіберілетін ауаның жалпы көлемінің кемінде 10% болуы керек. Бұл талап кәдімгі ғимараттарға да қатысты, өйткені жабық күйдегі кондиционерлердің кіріс клапандары кондиционердің сыйымдылығынан сыртқы ауаның 10% дейін құрылымдық ағып кетуіне байланысты өткізеді.
Ауада ауру қоздырғыштары, улы газдар, айқын жағымсыз иістер бар үй-жайларда, сондай-ақ өрт қауіптілігі А және В санаттарына жатқызылған өнеркәсіп орындары бар бөлмелерде ауаның толық және ішінара рециркуляциясына жол берілмейді. Жібек илеу фабрикаларында ауаның рециркуляциясына жол берілмейді.
Тек сыртқы ауаны пайдаланатын желдету жүйелері ко-ток деп аталады.
Жібек өнеркәсібі кәсіпорындарындағы ауаны баптау жүйесінде желдету және ылғалдандыру жүйелері әртүрлі типтегі желдету және ылғалдандыру камераларын, стандартты кондиционерлерді және ауа дымқылдатқыштарын пайдаланады.
Кондиционерлер енгізілгенге дейін жібек өнеркәсібі кәсіпорындарында желдету және ылғалдандыру жүйелері жұмыс істеді, олардың негізі желдету және ылғалдандыру камерасы - өңдеу немесе ауаны баптау үшін оқшауланған бөлме болды. Жұмыстың сипатына сәйкес камералар сорғыш және қысымды болды.
Кондиционер жүйесі
Сору камерасында желдеткіш оның ұшына орнатылады, соның нәтижесінде бүкіл камера вакуумда болады, ал желдеткіш өңделген (кондицияланған) ауаны сорып алады. Қысым камерасында желдеткіш камераның басында орнатылады және ылғалды ауаны өңдеу орын алатын оның барлық бөлігі қысымда болады.
Шеберханада ауаның жоғары ылғалдылығын (60% -дан астам) сақтау қажет болса, олар екі сатылы ауаны ылғалдандыруға жүгінеді: негізгі ылғалдандыру камерада, ал қосымша - бөлменің өзінде. Мұндай жүйелер қосымша ылғалдандыратын жүйелер деп аталады.
Қазіргі заманғы ауа баптау жүйелерін келесі критерийлер бойынша жіктеуге болады:
негізгі мақсаты бойынша (қолдану объектісі):
ыңғайлы
технологиялық
қызмет көрсетілетін үй-жайларға қатысты кондиционердің орналасу принципі бойынша:
орталық
жергілікті
меншікті (кондиционердің бөлігі) жылу мен суықтың көзінің болуымен:
автономды
автономды емес
қызмет көрсетілетін үй-жайлардың саны бойынша (жергілікті аймақтар):
бір аймақ
көпаймақ
әрекет принципі бойынша:
қамтамасыз ... жалғасы
