Іргетасқа жүктеме есептеу
АЛМАТЫ ҚАЛАСЫНЫҢ БІЛІМ БАСҚАРМАСЫ
"ҚАЗБСҚА ЖАНЫНДАҒЫ СӘУЛЕТ ЖӘНЕ ҚҰРЫЛЫС КОЛЛЕДЖІ-ЛИЦЕЙ
Өмірзақ Сағындық Байұзақұлы
ДИПЛОМДЫҚ ЖОБА
Жаңатас қаласында жалпы ауданы 3000м2 құрылыс материалдарын сақтауға арналған қойма
Мамандығы: 1401000-Ғимараттар мен құрылымдарды
салу және пайдалану
АЛМАТЫ ҚАЛАСЫНЫҢ БІЛІМ БАСҚАРМАСЫ
"ҚАЗБСҚА ЖАНЫНДАҒЫ СӘУЛЕТ ЖӘНЕ ҚҰРЫЛЫС КОЛЛЕДЖІ-ЛИЦЕЙ
ДИПЛОМДЫҚ ЖОБА
Тақырыбы: Жаңатас қаласында жалпы ауданы 3000м2 құрылыс материалдарын сақтауға арналған қойма
Мамандығы: 1401000-Ғимараттар мен құрылымдарды
салу және пайдалану
Орындаған Ө.С.Байұзақұлы
Жетекшісі: Б.Қазыбекұлы
МАЗМҰНЫ
Кіріспе ... ... .6
1.СӘУЛЕТ-ҚҰРЫЛЫС БӨЛІМІ 7
Көлемдік жоспарлау шешімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ..7
1.2 Қойманың сәулет-жоспарлау шешімін жасау ... ... ... ... ... ... ... .. ... ... 8
1.3 Шатырлы сэндвич-панэльдің жыулық есебі ... ... ... ... ... ... ... .. ... ... ..10
1.4 Ғимараттың инженерлік жабдықтары ... ... ... ... ... ... . ... ... ... ... ... ... .11
1.5 Сейсмикаға қарсы іс-шаралар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ...16
2.ЕСЕПТІК-ҚҰРЫЛЫМДЫҚ БӨЛІМ ... ... ... ... ... ... ... .. ... ... ... ... ...17
2.1 Іргетастың тереңдігін анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..1 7
2.2Қабырға жүктемесін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...18
2.3Іргетастың жерге жүктемесін алдын ала есептеу ... ... ... ... ... ... ... ... .18
2.4 Арматура Баспалдақтар: Есептеу Және Схемасы ... ... ... ... ... ... ... ...18
2.5 Көлбеу қиманы көлденең күшке есептеу ... ... ... ... ... ... ... ... ... ... ... .19
2.6 Темірбетонды алаң тақтасын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ..20
3.ТЕХНОЛОГИЯ ЖӘНЕ ҚҰРЫЛЫСТЫ ҰЙЫМДАСТЫРУ БӨЛІМІ ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .21
3.1 Жұмыс көлемін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..21
3.2 Жұмысты жүргізу технологиясы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 30
3.3 Монтаждағыш кранды тағайындау ... ... ... ... ... ... . ... ... ... ... ... ... ... .32
3.4 Крандардың эко-лық тұрғыдан тиімді вариантын қабылдау ... ... ... 34
3.5Тасымалдағыш көліктерді таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... 36
3.6. Жұмыс өндірісін жоспарлау ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ...37
3.7 Құрылыстағы қауіпсіздік техникасы ... ... ... ... ... ... .. ... ... ... ... ... ... .39
4.ҚҰРЫЛЫС ЭКОНМИКАСЫНЫҢ БӨЛІМІ ... ... ... ... ... ... ... . ... ..41
4.1 Құрылыстың сметалық құнын есептеу ... ... ... ... ... ... ... ... ... ... ... ... 41
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..47
ПАЙДАЛАНЫҒАН ӘДЕБИЕТТЕРДІҢ ТІЗІМІ ... ... ... ... ... ... ... . ... .48
КІРІСПЕ
Диплом жобалау тапсырмасына сәйкес Жаңатас қаласында жалпы ауданы 3000м2 құрылыс материалдарын сақтауға арналған қойма тақырыбы бойынша жоба әзірленді.
Еліміздегі жүргізілген экономикалық реформа жалпы экономиканы ұйымдастыру, басқару ережелерін, заңдылықтарды түгелдей өзгертты.
Нарықтық қатынасқа өтудің қазіргі жағдайында өндірістік инфақұрылымның жедел дамуына, оның ішінде материариалдық ресусртардың айналымын сенімді қамтамасыз ететін транспортқа сұраным туындайды.
Елбасының 2014 жылдың 17сәуірінде жолдаған Қазақстан-2050 бағдарламасында ірі логистикалық орталықтардың ашылуы,аймақ аралық байланыс пен дамудың кілті екенін айқын атап өткен болатын. Мұндай орталықтар алдымен, Тараз, Шымкент, Ақтөбе, Астана сынды қалаларда орналасуы қажеттілігі жоғары екенін атап өтіп, осы қалаларда логистикалық парктер орын алатындағы жайлы сөз қозғалды.Қазіргі таңда қойма шаруашылығының орталығы тек Алматы, Астана қалаларында ғана орналасуы қолайсыздық туғызып отыр. Алайда бұл дегеніміз өзге аймақтарда қойма шаруашылығы мүлдем жоқ дегенді білдірмейді.
Тек өзге аймақтарда А және В санатындағы қоймалардың аздығы, арнайы қоймалардың тапшылығы, логистикалық-қоймалық орталықтың шоғырланбауы қиындық туғызуда.
1.СӘУЛЕТ-ҚҰРЫЛЫС БӨЛІМІ
1.1Көлемдік жоспарлау шешімдері
Көлемдік жоспарлау шешімдері Технологиялық жобалау нормаларына сәйкес қойманың жалпы ауданы негізгі үш бағытқа бөлінеді: қоймалық, қосалқы және қосалқы учаскелер. Қойма алаңына сәйкес мыналар кіреді: сақтауға, қабылдауға, сұрыптауға, сұрыптауға, бөлшектеуге, жинақтауға, сату алдындағы дайындыққа арналған қойма секциялары, рефрижераторлық камералар, буып-түю цехы, экспедициялар, тауарлардың қақтығыс партияларын сақтауға арналған секциялар.
Қосалқы учаскелерге жөндеу цехтары, зарядтау құрылғылары, көтергіш жабдықтарға арналған гараж, тоңазытқыш камераларға арналған машина бөлмесі, темір жол және жабық жол платформалары мен жәшіктері, материалдық қойма, контейнер қоймасы, қаптама қалдықтары мен тұрмыстық техниканың қоймасы, т.б. жатады. Қосалқы үй-жайлардың аудандарына әкімшілік-басқарушы персоналға арналған қызметтік (қызметтік) үй-жайлар, тұрмыстық үй-жайлар, іріктемелі үй-жайлар, асхана және т.б. жатады. Қойманың жалпы конфигурациясы және қазіргі заманғы механикаландырылған және автоматтандырылған қоймалардың қойма алаңдарының жоспарлау шешімдері көбіне техникалық жабдықтың бағытын және жүктерді өңдеу технологиясын таңдау арқылы анықталады.
Қойма үй-жайларының ғарыштық-жоспарлаудың ұтымды шешімдері және оларды жұмыс аймақтарына (қойма аймақтарына) бөлу қолда бар қуаттарды барынша пайдалана отырып, қоймада жүктерді өңдеудің оңтайлы процесін қамтамасыз етуге мүмкіндік береді. Қойма үй-жайларын бөлудiң негiзгi принципi жүктердiң номенклатурасын алу ерекшелiктерiн, қойма жабдығының ерекшелiктерiн, тасымалдауға қызмет көрсететiн, қызмет көрсететiн партияларды реттiк таңдау мен жөнелту ерекшелiктерiн ескере отырып, жүктердi өңдеудiң логистикалық операцияларын дәйектi жүзеге асыру үшiн қойма үй-жайларын бөлу болып табылады.
Жалпы, контейнерлік және даналық жүктерге арналған көтерме қоймаларда (жабық үй-жайларда) мынадай негізгі жұмыс алаңдары ажыратылады:
- түсіру аймағы (темір жол пандусы);
- қабылдау аймағы; - Негізгі сақтау орны:
- стеллаждар қоймасы;
- Жинақталған сақтау орны.
- тапсырысты таңдау алаңы;
- кеме қатынасы аймағы (автомобиль пандусы). Бiрқатар операциялардан тұратын әрбiр процесс-компонент (түсiру, қабылдау, қоймалау, жинау және жөнелту) тиiстi жұмыс аймағында жүргiзiледi. Буып-түю жұмыстарын ұйымдастыру кезінде толтыру аймағы (буып-түю цехы) - S фас сондай-ақ жұмыс аймақтарына қосылады. Жұмыс алаңдарымен қатар қойма аймағына қабылдау экспедициясы және диспетчерлік экспедиция сияқты үй-жайлар да кіреді, Қабылдау экспедициясы тауарларды кешкі және түнгі уақытта, яғни қойма жұмыс істемейтін уақытта қабылдау үшін қажет, ал көлік құралдарын түсіру қажет. Диспетчерлік экспедиторлық жөнелтілім партияларын аяқтауға арналған, әсіресе қойманы бірнеше қоймаға бөлген кезде немесе сатып алушыларға жүктерді жеткізудің оңтайлы бағытына сәйкес орталықтандырылған жеткізуді жүзеге асырған кезде қажет. Диспетчерлiк экспедиция сондай-ақ осымен байланысты тәуекелдерге қарсы белгiлi бiр кепiлдiк қызметiн атқарады.
Жұмыс алаңдарының өзара орналасуы бойынша 40-қа жуық қойма макеті шешімі болуы мүмкін. Қоймалардың жалпы макеттерi бойынша жiктеудiң негiзгi принципi қабылдау-жинау аймақтарына қатысты негiзгi сақтау аймағының орналасуы болып табылады. Осы қағидат бойынша қоймаларды екі топқа бөлуге болады: біржақты және екі жақты орналасқан қоймалар.
Қойманы орналастырудың негізгі схемалары: - тікелей ағынды, маңдай, бүйірлік, бұрыштық жүк ағындары бар тұйық нұсқа; - тікелей ағынды, бүйірлік, кері және бұрыштық жүк ағындары бар өту (арқылы) нұсқасы. Негiзгi жұмыс учаскелерiнiң орналасуы қойма жүйесiне, негiзгi қойма iшiндегi жүк ағындарына, жүктердi өңдеу технологиясына, логистика процесiнiң бағдарлануына және сақтау түрлерiнiң ғарыштық-жоспарлау шешiмдерiне әсерiн тигiзеді. Қойманың жұмыс алаңдарын жоспарлаудың тұйық нұсқасы әр түрлі қоймалар үшін, әсіресе автоматтандырылған қоймалар үшін айтарлықтай кең тарады.
Автоматтандырылған қоймаларда әрқашан дерлік тұйық макет болады. Тұйық макет ерітіндісін кеңінен қолдану оның толассыздығымен салыстырғандағы бірқатар артықшылықтарымен байланысты: - қабылдау-іріктеу аймақтары олардың ішінара үйлесіміне байланысты неғұрлым ұтымды пайдаланылады (мысалы, тауарларды уақытша жинақтау, бос тұғырықтарды сақтау және т.б.); - белгілі бір операциялардың үйлесіміне және жабдықтың қарқынды жұмыс істеуіне байланысты қабылдау-жинаумен айналысатын жабдық пен қойма персоналының уақытын неғұрлым толық пайдалану;
Қойманың сәулет-жоспарлау шешімін жасау
Хаоста болса, өнімді болу мүмкін емес. Ал бұл проблема логистикалық орталықтар мен қоймалардың жұмысында сіз ойлағаннан әлдеқайда жиі кездеседі. Қоймадағы көптеген жұмыс орындары көбінесе жұмысқа жарамсыз, тіпті оларды ұйымдастыру стандартты жоба бойынша жүзеге асырылса да. Себебі, қойманың сәулет-жоспарлау шешімін құру үшін ешқандай ақша бөлінбеді, ал жобаны әзірлеу қаржылық жағынан шектеулі жағдайларда жүзеге асырылды.
Егер жұмыс кеңістігі нашар ұйымдастырылса, айналасында мессалар пайда болады, бұл қызметкерлер арасында ғана емес, қоймаға келушілер арасында да тітіркендіргіш тудырады.
Бизнесті екі есе арттыру және жобаның өзін-өзі ақтау мерзімін жеделдету үшін тапсырыс берушіге жобалау жобасында қойманың сәулет-жоспарлау шешімін көрнекі түрде жасау ұсынылады, онда мәтін туралы ойлануға уақыт жұмсалмайды. Дегенмен мәтінді мүлдем алып тастауға болмайды. Міне, осылай.
Кез келген жобада орындаушының шеберлігі, дизайнерлердің шеберлігі мен көзқарасы бағаланып қана қоймай, клиенттер қойманы ұйымдастыру бойынша өз ойларын, ұсыныстары мен ұсыныстарын жеткізетін контекст бағаланады. Қойманың сәулет-жоспарлау шешiмiн жасау көп жағдайда осы контекстке байланысты, онда жобаны iске асыруды тапсырыс берушi қалай қабылдайтыны сезiледi.
Ақпараттық ресурстардың және клиент тарапынан белгiлi бiр мәлiметтердiң жеткiлiксiздiгi қойманың жемiстi жұмысын ұйымдастыруда еңсерiлмейтін кедергiге айналады. Нашар жұмыс істейтін компьютер немесе принтер сияқты, дизайнерге қойма үшін сәулет-жоспарлау шешімін сауатты жасауға кедергі келтіреді.
Егер сізде қажетті ақпарат жеткіліксіз болса немесе стандартты жоба ұнамаса, техникалық тапсырманы (ТТ) жасауда және жобаның басқа шарттарын іске асыруда көмекке сенімді сенуге болатын мамандарға хабарласыңыз.
Көптеген тапсырыс берушілер қойма үшін сәулет-жоспарлау шешімін құру импорттық құбылыс деп санайды және жобаны қиындатады. Шын мәнісінде олай емес. Бұрылыс негізінде іске асырылатын қойма жобаларында құрылыс объектісінің қызметі функционалдық мақсатын ескере отырып, әрқашан ескеріліп отырды, жобалау, интерьер және сәулет туралы әдеттегі идеялардан әлдеқайда ары кететін тұжырымдама әзірленді. Және бәрі де ұғым ұғымы бұрылыс деп жобаланып, салынған объектінің белсенділігінің өнімі болғандықтан. Осы тұрғыдан алғанда, ол тапсырыс берушінің жеке түйсіктеріне сәйкес ғарыш ұйымының нақты бағыттары бар қойма қызметінің өнімі болып табылады.
Қойманың сәулет-жоспарлау шешiмiн жасау тұжырымдаманы әзiрлеуге енгiзiледi. Егер жоба барлық шешімдер кешенінде бұрылыс іске асырылса, онда келесілер де қаралады:
технологиялық жоба (қойма технологиясын таңдау, машиналар мен жабдықтарды іріктеу);
инновациялық шешімдерді қоса алғанда, қойма реинженериясы және бұрын енгізілген стандартты техникалық шешімдерді жаңғырту;
инвестициялық жоба шеңберінде бизнесті дамыту стратегиясын әзірлеу;
қойма процестерін автоматтандыру;
қойма ішінде ғарыштық-жоспарлау шешімін жасау;
қойма ғимаратының ішінде және сыртында сәулет-жоспарлау дизайны;
қойманың бас жоспары;
жобаны экономикалық талдау;
Жобалық конструкциядағы барлық шешімдерді 3D визуализациялау.
Қойманың жұмысына қойылатын талаптардың негізгі жиынтығын тапсырыс берушінің өзі айқындайды. Жобалаушымен жеке кездесуде ол объектінің сандық және сапалық көрсеткіштерін, оның ішінде персоналдың қызметін қамтитын нысаналы критерийлерді сипаттайды. Бұдан кейін техникалық тапсырма (ТТ) жасалып, қойманың сәулет-жоспарлау шешімін жасау жұмыстары басталады.
1.3 Шатырлы сэндвич-панельдің жылулық есебі
Өңдеме
Құрылыс жобасын есептеу: - Ғимараттарды жылу қорғауды жобалау 50.13330.2012 ЖҚ сәйкес жүзеге асырылады; Климаттық жағдайлар: - климаттық аймақ 1В; - құрғақ ылғалдылық аймағы, SP 50.13330.2012 В қосымшасына сәйкес; - SP 131.13330.2012 сәйкес жылыту кезеңінің орташа температурасы минус 6,9 градус; - жылыту мерзімінің ұзақтығы - 223 күн; ең суық бес күндік аптаның сыртқы ауасының есептік температурасы көзделеді. 0,92 минус 35,00, Жабық құрылымға іргелес қойма ішіндегі температура +20 градус.
Жобалық шешімдер
Шатырдың жабық құрылымы тығыздығы 100 кгм3 минералды жүн толтырғышы бар шатырлы сэндвич-панельден жасалған, T = 0,7 мм болат табақпен қапталады, Сэндвич-панельді шатыр жүгірісіне бекіту 400 мм қадаммен диаметрі 5,5 мм өздігінен түртетін бұрандалар арқылы жүзеге асырылады.

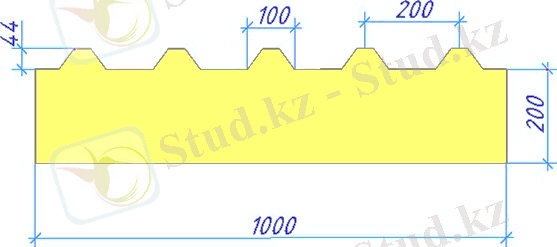

Сурет 1.1- Сэндвич-панельдің өлшемдері
Шекара шарттары
Үй-жайдағы және сырттағы ауа температурасының әсеріне ұшыраған жабық конструкцияның беттері екі торапты KE1555 конвективті жылу алмасуынан үлгіленеді.Ылғалдылық аймағы құрғақ.Ғимараттағы үй-жайлардың ылғалдылық режимі қалыпты.Құрылыстың пайдалану шарттары 2-кестеге сәйкес SP 50.13330.2012 - А кестесіне сәйкес.
Жүктемелер мен соққылар
Жүктемелер мен соққылар SP 50.13330.2012 сәйкес анықталады: сыртқы ауаның температурасы 0,92 минус 35 градус.

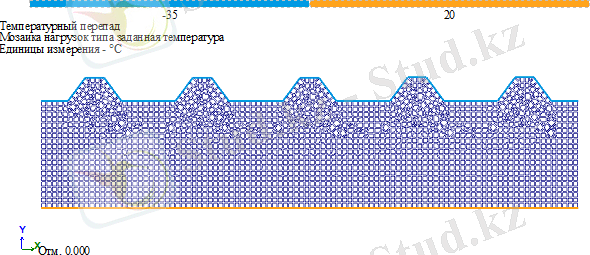

Сурет 1.2 - Белгіленген температураның мозаикалық типін жүктеу
Есептеу нәтижелері
SP 50.13330.2012 формуласы бойынша құрылымның жылу беруіне есептелген кедергіні анықтап аламыз: Ro =(tv-tn)(dt*av)=(20-18,67)*8,7)=4, 75 (м2*) C)W;Жылу беру кезеңінің градус-күні:GSOP=(tv-tot)*Zot=(20-( -6.9))*223=5998,7 C*күнжыл SP 50.13330.2012 3-кестеге сәйкес жылу беру кедергісі талап етілетін 4(м2*С)W;
Сэндвич-панельдің ішкі бетіндегі температура айырмашылығын анықтау:
20-18,7 = 1,7 градус - қоршалған құрылымның ішкі бетінің температурасы мен үй-жай ішіндегі ауа температурасы арасындағы айырмашылық.1,7 градус температуралық айырмашылық 5 СП 50.13330.2012 - 4 градус кестесіне сәйкес рұқсат етілген шекті мәннен аспайды.
SP 50.13330.2012 формуласы бойынша құрылымның жылу беруіне есептелген кедергіні анықтап аламыз: Ro =(tv-tn)(dt*av)=(20-18,67)*8,7)=4, 75 (м2*) C)W;Жылу беру кезеңінің градус-күні:GSOP=(tv-tot)*Zot=(20-( -6.9))*223=5998,7 C*күнжыл SP 50.13330.2012 3-кестеге сәйкес жылу беру кедергісі талап етілетін 4(м2*С)W;
Сэндвич-панельдің ішкі бетіндегі температура айырмашылығын анықтау:
20-18,7 = 1,7 градус - қоршалған құрылымның ішкі бетінің температурасы мен үй-жай ішіндегі ауа температурасы арасындағы айырмашылық.1,7 градус температуралық айырмашылық 5 СП 50.13330.2012 - 4 градус кестесіне сәйкес рұқсат етілген шекті мәннен аспайды.
1.4 Ғимараттардың инженерлік жабдықтары
Ғимараттардың инженерлік жабдығына мыналар кіреді: ішкі сумен жабдықтау және кәріз, орталық және жергілікті жылыту, желдету, газбен және электрмен жабдықтау, қоқыс шұңқырлары. Санитариялық материалдарға, бұйымдар мен жабдықтарға сумен жабдықтауға, кәрізге, жылытуға және газға арналған құбырлар мен олардың жалғастырғыш бөліктері, санитариялық аспаптар, жылыту қазандықтары мен кондиционерлер жатады. Құбырларда крандар, клапандар, клапандар және т.б. түрінде әр түрлі арматура орнатылады, Санитариялық аспаптарға жуғыш заттар, раковиналар және раковиналар (жер ыдысы, шойын, эмаль, тот баспайтын болат), ванналар (эмальданған шойын және болат, пластмасса), дәретханалар, себезгі науалары жатады. Болаттан, шойыннан, керамикадан, асбест-цементтен, полиэтиленнен жасалған құбырлар мен оларға қосылатын бөлшектер.
Су құбырлары үшін мырышталмаған (қара) және мырышталған болат құбырлар, тек мырышталмаған (қара) құбырлар - газ құбырлары мен жылыту жүйелері үшін қолданылады. Полиэтиленді кәріз құбырлары екі түрден жасалады: HDPE - төмен қысым және LDPE - жоғары қысым. Олар ағынды сулардың максималды температурасы 60 °C ғимараттардың ішкі кәріз желілері үшін пайдаланылады, Құбырлар диаметрі 4, 50, 90 және 110 мм, ұзындығы 2 болатын құбырлар жасалады; 3; 5,5; Қабырғасының қалыңдығы 2...2,5 мм 6 және 8 м.
Пластикалық құбырлар желімдеу, резеңке сақиналар мен гастриттерді желімдеу, дәнекерлеу арқылы жалғанады. Арматураны алдын ала құдық бетоннан немесе кірпіштен жасалған су құдықтарына орналастыру керек. Сумен жабдықтау желілері мен су құбырлары үшін металл емес құбырлар (пластмасса, асбест-цемент) қолданылуы тиіс. Шойын және болат құбырларды тек арнайы негіздемемен ғана пайдалануға рұқсат етіледі. Ғимаратты жылумен қамту сыртқы орталық жылу тораптарынан қарастырылған. Қалалық жылу құбырлары жылу көзі болып қабылданған.
Жылумен қамту жүйесiнің графигі 120-70ºС. Жылумен қамту жүйесi үшiн жылутасығыш болып температурасы 70-95ºС ыстық су болып табылады. Жылумен қамту жүйесi ЖЭС-тен шығарылып жылу құбырлары арқылы түрлі бөлмелерде мен қабаттарда орналасқан жылыту жабдықтарына тарайды. Жылыту жабдықтары ретiнде маркасы М-90 типтi секциялы радиаторлар қабылданған.
Жылу жобасы техникалық жерасты бөлмесі бар ғимарат үшін қарастырылған. Қысқы аязға қарсы жылу құбырларын қалыңдығы 50мм болатын минералдық мақтамен маркасы URSA қапталынып оқшауланады. Бөлме ішіндегі құбырлар және жылыту қондырғылары май бояумен 2 рет қайталана сырланады[18]
Жүйеде d = 18 мм сопласы бар элеватор № 1 қолданылады.
Сумен жабдықтауға және кәрізге қойылатын талаптар
Қоғамдық тамақтандыру мекемелерін сумен жабдықтау орталықтандырылған сумен жабдықтау жүйесіне қосу арқылы жүзеге асырылады, ол болмаған жағдайда ішкі сумен жабдықтау жүйесі артезиан құдықтан, құдықтардан, каптаждан су алумен жабдықталады. Мемлекеттік санитариялық-эпидемиологиялық қызмет органдары мен мекемелері жаңадан салынған, қайта жаңартылған және жұмыс істеп тұрған ұйымдарды сумен жабдықтау көздеріне санитариялық-эпидемиологиялық қорытынды береді.
Су жинау құрылыстарының (шахталық, құбырлы құдықтардың, серіппе жамылғыларының) және оған іргелес аумақтың орналасуы, жабдықталуы, қызмет көрсетуі санитарлық ережелерге сәйкес болуы тиіс. Ұйымның сумен жабдықтау жүйелерiндегi судың сапасы орталықтандырылған ауыз сумен жабдықтау және орталықтандырылмаған сумен жабдықтау жүйелерiнiң су сапасына қойылатын гигиеналық талаптарға сәйкес болуы тиiс. Ұйым пайдаланатын судың көлемі оның қажеттіліктерін толық қанағаттандыруы тиіс. Барлық өндірістік цехтар ыстық және суық сумен қамтамасыз етілген раковиналармен жабдықталады. Жуылғаннан кейін қолдың қайта ластануын болдырмайтын араластырғыштардың осындай конструкциялары қарастырылуы тиіс. Ыстық және салқын су араластырғыштарды орната отырып, барлық жуу ванналары мен раковиналарға, сондай-ақ қажет болған жағдайда технологиялық жабдықтарға беріледі.Талдау нүктесіндегі ыстық судың температурасы 65 °C-тан төмен болмауы тиіс, Ыстық сумен жабдықтау желілері үшін 65 °C-тан жоғары температураға төтеп бере алатын материалдар қолданылады.
Суық және ыстық сумен қамтамасыз ету қалалық орталық магистраль торабында қарастырылған. d = 100мм шойын құбыдан кіріс қабылданған.
Ішкі су бағытталушы құбырды d=15-75мм су - газ өткізетін мырышталған шойын құбыр ретінде жобаланған. Су құбырлары жасырын орнатылған. Сумен қамтамасыз ететін қалалық тораптардың кепілденген арыны 6 қабатты сумен қамтамасыз етеді. Сумен қалған қабаттарды қамтамассыз ету үшін, маркасы 4 КМ-8а сорап толтыратын жоғарғы техникалық бөлмеде көлемі 2м3 резервуар орнатамыз.
Кесте 1.1 - сораптың техникалық мәліметтері
Берілуі, лс
17;
Арын, м.су ст.
49;
Айналу жиілігі, айнмин
2900;
Сорап валының қуаты, кВт
13,9.
Ғимараттар мен құрылыстарды реконструкциялау кезінде өрт қауіпсіздігін қамтамасыз ету
Қайта құруды жобалау кезінде қайта жаңғыртылатын ғимараттың негізгі құрылымдық элементтерінің қандай құрылымдық өрт қауіпсіздігі ресурсы бар екенін анықтау қажет. Құрылыс конструкцияларын тексеру нәтижелері бойынша қолданыстағы құрылыстардың отқа төзімділігінің нақты шегі және олардың отқа төзімділіктің талап етілетін шегіне сәйкестігі анықталады, олар қайта жаңартылатын ғимараттың жаңа көлемінің ғарыштық-жоспарлау және функционалдық шешімдерінің негізінде анықталуы тиіс. Егер отқа төзімділіктің нақты шектері нормативтік нормаларға сәйкес келмесе, онда қолданыстағы конструкциялар не ауыстырылуы тиіс, не әртүрлі жобалық шаралар олардың отқа төзімділігін талап етілетін шекті деңгейге дейін арттыруы тиіс. Өрт қауіпсіздігі құрылыс алаңындағы басты техникалық қауіпсіздіктің бірі болып саналады.
Құрылыс алаңында негізінен өрт қаупі мен құрылыс қаупі металды дәнекерлеу кезінде, отқа қауіпті сұйықтар мен газдар болып келеді. Оларды дұрыс пайдаланбаған жағдайда қауіпті өрт пен жарылыс қаупін тудырады.
Өрттің алдын алу үшін негізгі комплекс болып ұйымдастыру шаралары, техникалық қауіпсіздікті сақтау және ескертулер саналады.
Құрылыс алаңында өрт қаупі бар деген бөлімшелерінде қауіпті факторларды анықтау керек. Олар: ашық от және жарқыл; ауа температурасының белгілі нормадан асуы; оттегі концентрациясының азаюы және тағы басқалары.
Тұтандыру көздеріне: сіріңке оты, қыздырғыштар, электрлік шағылыстар, балқыған метал тағы басқалар жатады.
Өрт қаупін азайту үшін құрылыс алаңына әрбір бөлімшесіндегі құрал - жабдықтың жұмыс істеуі автоматтандырылған және механикаландырылған болуы қажет.
Өрт қауіпсіздігінің алдын алу үшін құрылыс алаңында орналасқан технологиялық процестің өрт қауіптілігін анықтап, ғимаратты жобалағанда олардың қандай категорияға жататынын анықтау өте маңызды. Осы ретте бөлімшелерді категорияларға сай керекті құрал - жабдықтармен қамтамассыз ете аламыз.
Қоймалардағы жарылыс және өрт қаупі бар шихта материалдары мен сұйық және газ тәрізді заттардың сақталу уақыты анықталған болуы керек. Қоймалардағы жарылыс және өрт қаупіне Б, В категориялары жатады. Сондықтан бұл қоймалар жоғары технологиялық өрт сөндіргіш жабдықтармен жабдықталуы қажет.
Көптеген химиялық заттар және олардың қоспалары ауамен немесе сумен қосылғанда өзінен - өзі қызып, оның ақырында өздігінен жану басталады. Өздігінен жану қабілетіне қарай химиялық заттар мынандай топтарға бөлінеді:
Ауамен қосылған кезде өздігінен жанатын заттар. Бұларға жатады: активтелінген көмір, алюминий ұнтағы, сілті металлдар, карбидтер т.б. жатады. Бұл заттардың ауада тотығуы көп мөлшерде жылу шығумен болады.
Судың әсерімен жанатын заттар. Бұлар: сілті металдар, кальций тотығы т.б.
Бірімен бірі араласқанда өздігінен жанатын заттар. Бұлар қатты, сұйық және газ түрінде тотқтырғыштар: хлор, азот қышқылы, селитра, хлор ангидриді т.б.
Жану процестерін білу олардың пайда болу себептерін жойып, өррті болдырмауға не оны басталу кезінде сөндіруге мүмкіншілік туғызады.
Құрылыс алаңында пайда болған жану процесін тоқтатудың мынандай жолдары бар: Жану зонасы мен жанғыш затты салқындату.
Жанған затты атмосфера ауасынан оқшалау.
Жану зонасына жанбайтын заттарды енгізу.
Жану реакциясын тежейтін химиялық заттарды қолдану.
Құрылыс алаңында өрттердің шығуына әртүрлі себептер әсер етеді. Олар мыналар:
Жанғыш заттар бар жерде ашық отты абайсыз қолдану.
Жылыту жүйесін, электр желісін, электр қондырғаларын дұрыс пайдаланбау.
Өрт қауіпсіздік ережесін бұзу.
бу, шаң, газ баллондарының жарылуы.
Электрлік және механикалық ұшқындар.
Жанғыш заттардың өздігінен тұтанып және жануы.
Бұл тізімнен өрт шығу себептері түгенделмейді, олар өте көп, сататикалық мәлеметтер бойынша өрт шығудың ең басты себебі ашық отты ұқыпсыз , абайсыз пайдалану болып есептелінеді.
Өрт кезінде от жалының құрылыс алаңына жайылып, өрістеуін шектеу үшін әртүрлі кедергілер орнатады: өртке қарсы қабырға (брандмауэр), жабын, қалқан,есік, қақпа, т.б. Бұл кедергідер жанбайтын матераилдардан жасалады. Өрт бір бөлімшеден екіншіге ауыспас үшін олар бір - бірімен тиісті аралықта орналасуы қажет. Бұл аралықтын шамасын анқтауда бөлімшенінің жану мүмкіншілігіне байланысты өрт жалынынан шығатын жылу сәулелері есепке алады.
Өрт кезінде көп мөлшерде түтін шығады. Оның құрамында улағыш заттар болады. Түтін өрттенген бөлімшелерден адамдарды шығаруға және өрт сөндіру жұмыстарын жүргізуге кедергі жасайды.Сондықтан өрт шалған бөлімшелерден түтін шығару үшін арнайы люктер тағы басқа құралдар пайдаланылады.Олар өрт болған жағдайда қолмен не автоматты түрде іске асады. Өрт сөндіргіш заттар арзан, қолдануда қауіпсіз, аз шығынмен жоғарғы сөндіргіш нәтиже беретін болу керек. Негізгі өрт сөндіргіш заттар мыналар болады: су, су буы, тұздардың су ертінділері, көбік, құм, топырақ.
Әр құрылыс учаскесінде өртке қарсы қолданылатын су жабдықтау жүйесі орналастырылады. Ол шыққан өртті сөндіру үшін күннің қай мезгілі болсада қажетті мөлшерде сумен қамтамасыз етілуі қажет. Өрт сөндіру үшін табиғи және жасанды су қоймалары немесе су құбырлары пайдаланылады. Өртті сыртан немесе іштен сөндіру үшін сыртқы және ішкі су құбырлары орналастырылады.Олар бірімен бірі кемдегенде екі жерден қосылу керек. Сыртқы құбырларда су алу үшін арнайы жасалған құдықтарда өрт гидранттары орнатылады.
Өрт шыққан кезде адамдарды бөлімшелерден қауіпсіз және тез шығару үшін ғимаратты жобалау және салу кезінде шығыс есіктері мен жүріс жолдары белгіленеді. Олар адамдардың қысқа жолмен және аз уақыттын ішінде сыртқа қауіпсіз шығуын қамтамасыз ету керек. Бірақ барлық шығыс есіктер эвакуацициялық ретінде бола бермейді. Эвакуциялық шығыс деп есіктерді тағы басқа ойыұтарды айтады, егер олар:
сыртқа олар тура немесе коридор арқылы шығатын болса.
сыртқа шығыс жолдары бар іргелес ғимаратқа шығатын болса.
Эвакуациялық жолдар деп адамдардың қауіпсіз жүруін қамтамасыз етіп, оларды сыртқа шығаратын жолдарлы айтады. Барлық эвакуациялық жолдар табиғи немесе жасанды жарық пен жабдықталу керек. Эвакуациялық шығыс есіктері жүріс жолдарының ені өрт қауіптілік категорияға, от төқзімділік және адам санына сәкес нормамен қабылданады. Жүретіш жердің биіктігі 2 м артық болғаны жөн. Жүретін жолдардың едені тайғақ болмау керек. Адамдарды өртенген бөлімшеден қажетті эвакуациялықуақыты оның өрт қауіптілік категориясы мен көлемі бойынша нормаларымен белгіленген, ол 0,5 - 3 минутқа тең болады.
1.5 Сейсмикаға қарсы іс-шаралар
Салынғалы отырған жобадағы жер сілкінісіне қарсы іс-шаралар ҚР ҚЖ 2.30-04-2017 "Сейсмика аудандарындағы құрылыс салу" шарттары мен талаптарына сай орындалған. Жобадағы ғимарат сейсмикалық деңгейі 7 балл болатын жағдайға төтеп бере алатындай жобаланған. Қойманың тұтастығын, беріктігін қамтамасыз ету үшін қойманың көтергіш конструкцияларын тұтас құймалы темірбетоннан жобаланған. Конструктивтік сұлбасы - құймалы темірбетонды қаңқа. Қойманың көтергіш қабілетін тұтас құймалы арқалық, ұстын, аражабын және іргетас тақтасы қамтамасыз етеді. Қоймаға көп жүктеме түсірмеу мақсатында қоршау конструкциялары барынша жеңіл материалдардан алынған. Қойманың орнықтылығын қамтамасыз ету мақсатында қоймада симметриялы орналасқан диафрагмалар бар. Дифрагмалар тұтас құймалы темірбетоннан жасалып, кей осьтері аралығында орналасқан. Есептік-конструктивтік бөлімде қоймаға қосымша жүктемелер ретінде сейсмикалық жүктемелер беріледі. Лира-Сапр бағдарламасында әртүрлі бағыттардан, осьтерден жүктемелер тағайындалады. ҚР ҚЖ 2.30-04-2017 "Сейсмика аудандарындағы құрылыс салу"-та әр жүктеме түріне арнайы сенімділік коэффициенттері есептеліп, тағайындалған. Жүктемелерді жүктеу кезінде сол коэффициенттер ескеріліп, алынады ҚР ҚЖ 2.30-04-2017 "Сейсмика аудандарындағы құрылыс салу"-тағы кестелерден мәндер алынып, кестелер толтырылады. Бағдарлама сейсмиканы есепке алып, ішкі күш мәндерін, арматура аудандарын шығарып береді.
2.ЕСЕПТІК-ҚҰРЫЛЫМДЫҚ БӨЛІМ
Іргетасқа жүктеме есептеу
Іргетастың жүктемесін есептеу оның геометриялық өлшемдерін және іргетастың табанының ауданын дұрыс таңдау үшін қажет. Сайып келгенде, бүкіл ғимараттың беріктігі мен беріктігі іргетастың дұрыс есептелуіне байланысты. Есептеу топырақтың шаршы метріне жүктемені анықтауға және оны рұқсат етілген мәндермен салыстыруға дейін азаяды.
Есептеу үшін Сіз білуіңіз керек:
Ғимарат салынатын аймақ;
Топырақ түрі және жер асты суларының тереңдігі;
Ғимараттың құрылымдық элементтері жасалатын Материал;
Ғимараттың орналасуы, қабаттылығы, шатырдың түрі.
Қажетті мәліметтерге сүйене отырып, іргетасты есептеу немесе оны түпкілікті тексеру құрылымды жобалағаннан кейін жасалады.
Қабырғалардың қалыңдығы 40 см болатын қатты кірпіштен жасалған бір қабатты үйдің іргетасына жүктемені есептеуге тырысайық. үйдің өлшемдері 10х8 метр. Жертөлені жабу-темірбетон плиталары,1 қабатты жабу - Болат арқалықтар бойымен ағаш. Төбесі габельді, металл плиткамен қапталған, көлбеуі 25 градус. Аймақ-Мәскеу облысы, топырақ түрі - кеуектілік коэффициенті 0,5 болатын ылғалды саздақтар. Іргетас ұсақ түйіршікті бетоннан жасалған, есептеу үшін іргетас қабырғасының қалыңдығы қабырға қалыңдығына тең.
2.1 Іргетастың тереңдігін анықтау
Төсеу тереңдігі мұздату тереңдігіне және топырақтың түріне байланысты. Кестеде әртүрлі аймақтардағы топырақтың қату тереңдігінің анықтамалық мәні келтірілген.
Іргетастың тереңдігін анықтауға арналған анықтамалық кесте
Аймақтар бойынша іргетастың тереңдігін анықтауға арналған анықтамалық кесте
Жалпы жағдайда іргетастың тереңдігі мұздату тереңдігінен үлкен болуы керек, бірақ топырақтың түріне байланысты ерекше жағдайлар бар.
Іргетас тереңдігінің топырақ түріне тәуелділігі
Іргетас тереңдігінің топырақ түріне тәуелділігі
Іргетастың тереңдігі топыраққа жүктемені кейіннен есептеу және оның мөлшерін анықтау үшін қажет.
2.2 Қабырға жүктемесін есептеу
Қабырғалардың жүктемесі ерекше салмаққа көбейтілген қабырғалардың көлемі ретінде анықталады, нәтиже іргетастың барлық жақтарының ұзындығына, оның қалыңдығына көбейтіледі.
Қабырғалардың ауданы үйдің периметріне көбейтілген ғимараттың биіктігіне тең: 3·(10·2+8·2)=108 м2.
Қабырғалардың көлемі-қалыңдығына көбейтілген аудан, ол 108·0,4=43,2 м3.
Біз қабырғалардың салмағын материалдың нақты салмағына көбейтіп табамыз: 43,2·1800=77760 кг.
Іргетастың барлық жақтарының ауданы қалыңдығына көбейтілген периметрге тең: (10·2+8·2)·0,4=14,4 м2.
Іргетасқа қабырғалардың нақты жүктемесі-7776014, 4=5400 кг.
2.3 Іргетастың жерге жүктемесін алдын ала есептеу
Іргетастың жерге жүктемесі іргетас көлемінің көбейтіндісі ретінде есептеледі, ол жасалған материалдың нақты тығыздығына, оның негізінің ауданына 1 м2 бөлінеді. Көлемді іргетастың қалыңдығына төсеу тереңдігінің көбейтіндісі ретінде табуға болады. Іргетастың қалыңдығы қабырғалардың қалыңдығына тең алдын-ала есептеу арқылы алынады.
Іргетастың ауданы - 14,4 м2, төсеу тереңдігі-1,4 м.іргетастың көлемі-14,4·1,4=20,2 м3.
Ұсақ түйіршікті бетоннан жасалған іргетастың массасы: 20,2·1800=36360 кг.
Топыраққа жүктеме: 3636014,4=2525 кгм2.
2.4 Арматура Баспалдақтар: Есептеу Және Схемасы
Құрылыс баспалдақтар ең маңызды кезеңдерінің ретінде бір нығайту тұр. Бұл процесс салдарынан бетон тұрақтандыру үшін жобалау барынша күш береді.
Сурет 2.1 - Баспалдақтын конструкциясы
Пайдалануға баспалдақ монолитті құрылыс түрлі әсер етеді және стресс ұшырайды. Мұндай құрылыс әрқашан көп, және өз салмағы мен оны пайдаланатын адамдар салмағы әсерінен. Бұл төменгі қабаттары мен жоғарғы дестесін материал созылу туғызады.
Жойылуға уақыт қорғасын бар Мұндай деформация. арматура құрылымдарын пайдалана отырып, осындай салдарын болдырмау үшін. Мұндай жұмыс, атап айтқанда, үш кезеңмен жүзеге асырылуы тиіс:
нысанын орнату;
армокаркас орнату;
бетон минометтен құю.
2.5 Көлбеу қиманы көлденең күшке есептеу.
Шартты тексереміз:
Q0,35*R1m*b*h 169500,35*13,5(100)*0,85*16*14,5=9 3177H. шарт орындалады, қабырға қимасының қабылданған өлшемдері сәйкес келеді.
Qк*Rm*b*h169500,6*1(100)*0,85*16* 14,5=11800H, шарт қанағаттандырылмайды, көлденең арматураны есептеу қажет. Есептеу бойынша тіректен (14) аралығында арматураны құралымдаймыз. Аралықтын (14) қашықтығында көлденең күш тең Q=Q-d4=16950-11300(34)=16950-8475 =8475H11800H; Қабырғаның орталық бөлігінде көлденең арматураны 200 мм адыммен орналастырамыз. Аралықтың (14) -де құрылымдық ойдан адымы S=80 мм, Ø6 мм А-1 көлденең арматураларды тағайындаймыз: (h2=1702=85мм артық емес), f=0.283 cм², R=170 МПа; екі қаңқа үшін п=2 F=0,283*2=0,566 см². Тағайындалған S=80мм адымы келесі шарттқа сәйкес келеді:
S=0,75*к*R*b*h²Q=0,75*2*1(100)16*1 4,5²16950=29,8
Формула бойынша, көлденең шыбықтармен қабырға ұзындығы бірлігінің қабылдайтын әсерін есептеп шығарамыз: q=RFU=170(100)0,5668=1200 Нсм;
Бетон және көлденең шыбықтармен қабылданатын көлденең күш формула бойынша есептелінеді:
Q=2*к*b*h²*R*m*q=2*2*16*14,52*1(100 )*0,85*1200=26200HQ=16950H; Баспалдақ сатысының көлденең қима бойынша беріктігі қамтамасыз етіледі. Саты тақтасын диаметрі 4-6мм шыбық арқылы тормен арматуралайды. Орналасу адымы 100-300мм. Тақта басқыштармен тұтас құйма ретінде байланысты және оныңберіктігі басқыштармен жұмыс істеуін ескергенде толық қамтамасыз етіледі. Косоурға қойылатын басқыштар бос тірелген үшбұрышты қималы балкалар ретінде есептелінеді.
Басқыштардың жұмысшы арматурасың көлік және құрастыру әсерлерін ескеріп және басқыштар ұзындығына байланысты тағайындайды ...:
... 1 басқ = 1-1,4 м кезіңде шыбықтар диаметрі 6мм;
... 1 басқ = 1,5-1,9 м кезіңде шыбықтар диаметрі 7-8 мм;
... 1 басқ = 2-2,4 м кезіңде шыбықтар диаметрі 8-10 мм; Хомуттарды диаметрі 4-6мм, адымы 20см арматуралардан орындайды.
2.6 Темірбетонды алаң тақтасын есептеу
Екі маршты баспалдақ алаңшасының қабырғалы тақтасын есептеп, тауып шығару керек. Тақта ені 1400 мм, қалыңдығы 60 мм, сатылы тордың ені 2900мм. Уақытша нормативті жүктеме 4 кНм(400кгсм²) жүк арту коэффициенті п=1,3. Бетон маркасы М300, болат арматура класы А 2.
Жүктемені анықтау; hn= 6см-де тақтаның меншікті нормативті салмағы: g=0,06*25000=1500 кНм;
Тақтаның меншікті нормативті салмағы:
g=1500*1.1=1650 кНм;
Бүйір қабырғасының меншікті нормативті салмағы(тақта салмағын шегергенде):
q= (0.29*0.11+0.07*0.07)*1*25000*1.1=1 000 Нм;
шеткі қабырғаға жақын қабырғасының меншікті нормативті салмағы:
q = 0.14*0.09*1*25000*1.1=350Нм.
Уақытша есептік жүктеме
р=4*1.3=5.2 кНм.
Алаңша тақтасын есептеуде тақтаның жартысына қарай қабырғаға жақсы бекітілген қабырғада орналасқан қабырғалық қабырғаға және марқа келесі рет қолданылады.
3.ТЕХНОЛОГИЯ ЖӘНЕ ҚҰРЫЛЫСТЫ ҰЙЫМДАСТЫРУ БӨЛІМІ
Жер үсті бөлігін тұрғызуға арналған технологиялық картасын құру
Құрылыстық құрама конструкцияларын жинақтау бойынша жұмыстарды өндіру жобасының құрамына келесі мәліметтер кіреді:
- жинақтауға дейінгі дайындық жұмыстарын өндірудің тізімі мен көлемдері;
- қажетті қорлардың жеткізілу графигі;
- жұмыстарды өндірудің мерзімдік графигі;
- көлік пен конструкцияларды жинақтаудың сағаттық графиктері;
- жинақтау процессінің кешендік технологиялық картасы;
- есептік-түсіндірме қағазы.
Есептік-түсіндірме қағазында технологиялық есептер келтіріледі, қабылданған шешімдер мен техникалық-экономикалық шешімдер негізделеді, жоба материалдарына қажет түсініктемелер беріледі. Жалпылай, түсіндірме қағазында келесі сұрақтар қарастырылады:
- жинақталатын ғимараттың сипаттамасы;
- жинақтау жұмыстарының көлемдері мен еңбек сиымдылығын анықтау;
- жинақтаудың әдісін анықтау;
- жинақтау және қармауыш құрылғыларын таңдау;
- крандардың талап етілетін жұмыстық параметрлерін анықтау. Жинақтау кранының түрі мен маркасын таңдау;
- жинақтау кранының тиімді түрін техникалық-экономикалық көрсеткіштері бойынша анықтау;
- құрама конструкцияларды жинақтау барысында кранның жылжу сұлбасын негіздеу;
- кешендік бригада құрамын есептеу;
- көліктің талап етілетін санын анықтау.
3.1 Жұмыс көлемін есептеу.
Жұмыс көлемін есептеу - құрылыс жұмысы өндірісінің бастапқы кезеңі.
Жұмыс өндірісі жобасының құрамындағы негізгі элементің бірі объект құрылысының календарлық жоспары болып табылады, өйткені осы құжаттың негізінде құрылыстың жалпы ұзақтығы, жеке құрылыс монтаж жұмыстарының орындалу тізбегі, мерзімі және олардың өзара байланысы анықталады.
Жұмыс көлемін архитектуралық-құрылыстық сызбалар бойынша (жоспарлар, қималар, фасадтар, көлемдік жоспарлау, конструкциялық шешімдері) жүргіземіз. Ведомостта жұмыстар өздерінің технологиялық тізбегіне сәйкес, тұрлеріне қарай біріктіріліп әрбір жеке алымдар бойынша толтырылады.
Кесте 3.1- Жұмыс көлемін есептеу ведомості.
1
Жұмыстардың аты
Өлшем бірлігі
Саны
1
1. Жер жұмыстары
Жердің өсімдікті қабаттын механикаландырылған әдіспен қыру.
Қазан шұңқырды механикаландырылған әдіспен қазу.
Қалдық топырақты қолмен өңдеу.
Топырақты бульдозермен итеріп жолға үю.
1000 м2
100 м3
м3
100 м3
78,916
57,022,8520,0
3.1 кестенің жалғасы
Іргетас табанына гравийлі құм төсеп тығыздау.
Топырақты қолмен қайта көму.
Қайта көмілген топырақты тығыздау.
м2
1000 м2
м3
0,9200
950
2
2. Біртұтас құймалы іргетас
Тастардан дайындық қабатын салу
Қалыптарды құру және бұзу.
Арматуралық торлар мен қаңқаларды орнату.
Көлемі 3м2 іргетасты бетондау.
Бетонды ленталы іргетасты орнату
3. Іргетас беттерін ылғалдан оқшаулау.
Іргетас беттерін ылғалдан оқшаулау.
м2
1 м2
тн
м3
м3
100м2
5,28 490
1,594
55,82
351,47
18,15
3
Қойманың қанқасын монтаждау
3. Біртұтас құймалы колонналарды орнату.
Колонна қалыптарын құру және бұзу.
Арматуралық торлар мен қаңқаларды орнату.
Колоннаны бетондау.
м2
тн
м3
250
2,5
28,38
4
4. Ригельдерді тұрғызу
Ригельдердің қалыптарын құру және бұзу.
Арматуралық торлар мен қаңқаларды орнату.
Ригельді бетондау бетондау.
Жіктерді пісіру арқылы біріктіру
м2
тн
м3
м3
136,5
3,054
25,7
148
5
Тас жұмыстары.
Қалыңдығы 640мм болатын кірпіш қабырғаларды тұрғызу.
Қалыңдығы 120мм болатын кірпіш қабырғаларды тұрғызу.
Инвентарлы құралдарды орнату
Вертикал және горизонтал жіктерді біріктіру
Қабырғаларды және т.б. конструкцияларды арматуралау
м2
м2
м
тн
дана
204,71
637,5
479
458
1,27
6
6. Қабатаралық жабынды тұрғызу
Ауданы 3м2 қабат аралық жабын плиталарын орнату
Ауданы 10м2 қабат аралық жабын плиталарын орнату
Ауданы 15м2 қабат аралық жабын плиталарын орнату
Плита жіктерін пісіріп бекіту
Плита жіктерін бетонмен бітеу
Сейсмикалық белдеуді құю
Арматуралау
дана
дана
дана
1 м жік
100м
м3
тн
80
75
26
108,6
11,35
18,5
0,60
3.1 кестенің жалғасы
7
Қойманың жабынын тұрғызу
Ауданы 3м2 жабын плиталарын орнату
Ауданы 5м2 жабын плиталарын орнату
Ауданы 10м2 жабын плиталарын орнату
Ауданы 15м2 жабын плиталарын орнату
Плита жіктерін пісіріп бекіту
Плита жіктерін бетонмен бітеу
Сейсмикалық белдуді құю
Арматуралау
Жабын алаңын кү-қоқыстан тазалау
Будан оқшаулау қабатын тұрғызу
Жылу сақтау қабатын тұрғызу
Қорғағыш қабатын орнату
дана
дана
дана
дана
1 м жік
100м
м3
тн
100м2
100м2
100м2
100м2
40
8
95
34
106,2
13,06
19,37
0,77
18,16
18,16
18,16
18,16
8
Ұсталық бұйымдарды орнату.
Терезе блоктарын орнату.
Есік блоктарын орнату.
Ішкі сылақ жұмыстары
Беттерді сылаққа дайындау
Ішкі қабырға беттерін жетілдірілген сылақпен өңдеу.
Төбені жетілдірілген сылақпен өңдеу.
Есік терезе жақтауларын сылақпен өңдеу
100 м2
100 м2
100 м2
100 м2
100 м2
м2
2,16
2,24
150,74
123,26
27,44
458,1
9
Сыртқы сылақ жұмыстары
Беттерді сылаққа дайындау
Қабырға беттерін жетілдірілген сылақпен өңдеу.
100 м2
100 м2
16,92
16,92
10
Ішкі әрлеу жұмыстары
Беттерді бояуға дайындау
Қабырғаны үш мәрте су эмульсия бояуымен сырлау.
Төбені үш мәрте су эмульсия бояуымен сырлау
100 м2
100 м2
100 м2
150,74
370,8
82,32
11
Ішкі қаптау жұмыстары
Кейбір ішкі беттерді керамикалық плиткалармен қаптау.
100 м2
4,5
12
Еден жұмыстары
а) Таза бетон еденді орнату:
Шағалдан дайындық қабаттын салу.
Бетоннан дайындық қабатын тұрғызу.
Таза бетон еденді салу.
б) керамогранитті тақта қабатынан орнату:
Шағал тастан дайындық қабатын салу
Жылу дыбыс оқшаулау қабатын орнату
Тегістегіш қабатын салу
Таза бетон еденді орнату
100м2
100м2
100м2
100 м2
100 м2
100 м2
100 м2
113,667
113,67
113,67
51,689
51,689
51,689
51,689
3.1 кестенің жалғасы
в)Линелеумді еденді орнату
Шағал тастан дайындық қабатын салу
Жылу дыбыс оқшаулау қабатын салу
Цементті тегістегіш қабатын орнату
Линелеум еденді орнату
Плинтустарды орнату
г) Еденді керамикалық плиткалардан орнату:
Бетоннан дайындық қабатын салу.
Цемент төсемін салу
Керамикалық плиткаларды төсеу
д) Ағаш еденді орнату
Шағал тастан дайындық қабатын салу
Кірпіш қатарларды орнату
Цемент төсемін салу
100м2
100м2
100м2
100м2
М2
100 м2
100 м2
100 м2
100 м2
100 м2
100м2
43,089
25,85
172,389
43,089
465,36
15,997
15,997
15,997
27,341
27,341
27,341
13
Баспалдақты орнату
Салмағы 1 тн дейінгі баспалдақ маршын орнату
Салмағы 1 тн асатын баспалдақ алаңын орнату
дана
дана
6
9
14
Кіреберістің шатырын орнату
Шатырды жылыту
Тегістегіш қабат
Арматуралау
4 қабатты рубероид кілемшесін орнату
м3
м2
1тн
м2
1,09
5,2
0,01
5,2
Кесте 3.2 - Жұмыстардың еңбек сиымдылығы және машина-кезек санын есептеу ведомості.
№
Жұмыстың аты
Жұмыс көлемі
Көлем бірлігіне тиісті уақыт талабы
Жалпы еңбек сиымдылығы
БМ жБ бойынша звено құрамы
Қабылда
натын
маш. маркасы
БМ жБ бша негіздеу
Өлшем бірлігі
Саны
Ад
сағ
Маш.
сағ
Ад
күн
Маш. кезек
1
2
3
4
5
6
7
8
9
10
11
1.
2.
3
4
5
6
Жер жұмыстары
1. Жер жұмыстары
Жердің өсімдікті қабаттын механикаланды әдіспен қыру.
Қазан шұңқырды механикаландырылған әдіспен ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
"ҚАЗБСҚА ЖАНЫНДАҒЫ СӘУЛЕТ ЖӘНЕ ҚҰРЫЛЫС КОЛЛЕДЖІ-ЛИЦЕЙ
Өмірзақ Сағындық Байұзақұлы
ДИПЛОМДЫҚ ЖОБА
Жаңатас қаласында жалпы ауданы 3000м2 құрылыс материалдарын сақтауға арналған қойма
Мамандығы: 1401000-Ғимараттар мен құрылымдарды
салу және пайдалану
АЛМАТЫ ҚАЛАСЫНЫҢ БІЛІМ БАСҚАРМАСЫ
"ҚАЗБСҚА ЖАНЫНДАҒЫ СӘУЛЕТ ЖӘНЕ ҚҰРЫЛЫС КОЛЛЕДЖІ-ЛИЦЕЙ
ДИПЛОМДЫҚ ЖОБА
Тақырыбы: Жаңатас қаласында жалпы ауданы 3000м2 құрылыс материалдарын сақтауға арналған қойма
Мамандығы: 1401000-Ғимараттар мен құрылымдарды
салу және пайдалану
Орындаған Ө.С.Байұзақұлы
Жетекшісі: Б.Қазыбекұлы
МАЗМҰНЫ
Кіріспе ... ... .6
1.СӘУЛЕТ-ҚҰРЫЛЫС БӨЛІМІ 7
Көлемдік жоспарлау шешімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ..7
1.2 Қойманың сәулет-жоспарлау шешімін жасау ... ... ... ... ... ... ... .. ... ... 8
1.3 Шатырлы сэндвич-панэльдің жыулық есебі ... ... ... ... ... ... ... .. ... ... ..10
1.4 Ғимараттың инженерлік жабдықтары ... ... ... ... ... ... . ... ... ... ... ... ... .11
1.5 Сейсмикаға қарсы іс-шаралар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ...16
2.ЕСЕПТІК-ҚҰРЫЛЫМДЫҚ БӨЛІМ ... ... ... ... ... ... ... .. ... ... ... ... ...17
2.1 Іргетастың тереңдігін анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..1 7
2.2Қабырға жүктемесін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...18
2.3Іргетастың жерге жүктемесін алдын ала есептеу ... ... ... ... ... ... ... ... .18
2.4 Арматура Баспалдақтар: Есептеу Және Схемасы ... ... ... ... ... ... ... ...18
2.5 Көлбеу қиманы көлденең күшке есептеу ... ... ... ... ... ... ... ... ... ... ... .19
2.6 Темірбетонды алаң тақтасын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ..20
3.ТЕХНОЛОГИЯ ЖӘНЕ ҚҰРЫЛЫСТЫ ҰЙЫМДАСТЫРУ БӨЛІМІ ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .21
3.1 Жұмыс көлемін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..21
3.2 Жұмысты жүргізу технологиясы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 30
3.3 Монтаждағыш кранды тағайындау ... ... ... ... ... ... . ... ... ... ... ... ... ... .32
3.4 Крандардың эко-лық тұрғыдан тиімді вариантын қабылдау ... ... ... 34
3.5Тасымалдағыш көліктерді таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... 36
3.6. Жұмыс өндірісін жоспарлау ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ...37
3.7 Құрылыстағы қауіпсіздік техникасы ... ... ... ... ... ... .. ... ... ... ... ... ... .39
4.ҚҰРЫЛЫС ЭКОНМИКАСЫНЫҢ БӨЛІМІ ... ... ... ... ... ... ... . ... ..41
4.1 Құрылыстың сметалық құнын есептеу ... ... ... ... ... ... ... ... ... ... ... ... 41
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..47
ПАЙДАЛАНЫҒАН ӘДЕБИЕТТЕРДІҢ ТІЗІМІ ... ... ... ... ... ... ... . ... .48
КІРІСПЕ
Диплом жобалау тапсырмасына сәйкес Жаңатас қаласында жалпы ауданы 3000м2 құрылыс материалдарын сақтауға арналған қойма тақырыбы бойынша жоба әзірленді.
Еліміздегі жүргізілген экономикалық реформа жалпы экономиканы ұйымдастыру, басқару ережелерін, заңдылықтарды түгелдей өзгертты.
Нарықтық қатынасқа өтудің қазіргі жағдайында өндірістік инфақұрылымның жедел дамуына, оның ішінде материариалдық ресусртардың айналымын сенімді қамтамасыз ететін транспортқа сұраным туындайды.
Елбасының 2014 жылдың 17сәуірінде жолдаған Қазақстан-2050 бағдарламасында ірі логистикалық орталықтардың ашылуы,аймақ аралық байланыс пен дамудың кілті екенін айқын атап өткен болатын. Мұндай орталықтар алдымен, Тараз, Шымкент, Ақтөбе, Астана сынды қалаларда орналасуы қажеттілігі жоғары екенін атап өтіп, осы қалаларда логистикалық парктер орын алатындағы жайлы сөз қозғалды.Қазіргі таңда қойма шаруашылығының орталығы тек Алматы, Астана қалаларында ғана орналасуы қолайсыздық туғызып отыр. Алайда бұл дегеніміз өзге аймақтарда қойма шаруашылығы мүлдем жоқ дегенді білдірмейді.
Тек өзге аймақтарда А және В санатындағы қоймалардың аздығы, арнайы қоймалардың тапшылығы, логистикалық-қоймалық орталықтың шоғырланбауы қиындық туғызуда.
1.СӘУЛЕТ-ҚҰРЫЛЫС БӨЛІМІ
1.1Көлемдік жоспарлау шешімдері
Көлемдік жоспарлау шешімдері Технологиялық жобалау нормаларына сәйкес қойманың жалпы ауданы негізгі үш бағытқа бөлінеді: қоймалық, қосалқы және қосалқы учаскелер. Қойма алаңына сәйкес мыналар кіреді: сақтауға, қабылдауға, сұрыптауға, сұрыптауға, бөлшектеуге, жинақтауға, сату алдындағы дайындыққа арналған қойма секциялары, рефрижераторлық камералар, буып-түю цехы, экспедициялар, тауарлардың қақтығыс партияларын сақтауға арналған секциялар.
Қосалқы учаскелерге жөндеу цехтары, зарядтау құрылғылары, көтергіш жабдықтарға арналған гараж, тоңазытқыш камераларға арналған машина бөлмесі, темір жол және жабық жол платформалары мен жәшіктері, материалдық қойма, контейнер қоймасы, қаптама қалдықтары мен тұрмыстық техниканың қоймасы, т.б. жатады. Қосалқы үй-жайлардың аудандарына әкімшілік-басқарушы персоналға арналған қызметтік (қызметтік) үй-жайлар, тұрмыстық үй-жайлар, іріктемелі үй-жайлар, асхана және т.б. жатады. Қойманың жалпы конфигурациясы және қазіргі заманғы механикаландырылған және автоматтандырылған қоймалардың қойма алаңдарының жоспарлау шешімдері көбіне техникалық жабдықтың бағытын және жүктерді өңдеу технологиясын таңдау арқылы анықталады.
Қойма үй-жайларының ғарыштық-жоспарлаудың ұтымды шешімдері және оларды жұмыс аймақтарына (қойма аймақтарына) бөлу қолда бар қуаттарды барынша пайдалана отырып, қоймада жүктерді өңдеудің оңтайлы процесін қамтамасыз етуге мүмкіндік береді. Қойма үй-жайларын бөлудiң негiзгi принципi жүктердiң номенклатурасын алу ерекшелiктерiн, қойма жабдығының ерекшелiктерiн, тасымалдауға қызмет көрсететiн, қызмет көрсететiн партияларды реттiк таңдау мен жөнелту ерекшелiктерiн ескере отырып, жүктердi өңдеудiң логистикалық операцияларын дәйектi жүзеге асыру үшiн қойма үй-жайларын бөлу болып табылады.
Жалпы, контейнерлік және даналық жүктерге арналған көтерме қоймаларда (жабық үй-жайларда) мынадай негізгі жұмыс алаңдары ажыратылады:
- түсіру аймағы (темір жол пандусы);
- қабылдау аймағы; - Негізгі сақтау орны:
- стеллаждар қоймасы;
- Жинақталған сақтау орны.
- тапсырысты таңдау алаңы;
- кеме қатынасы аймағы (автомобиль пандусы). Бiрқатар операциялардан тұратын әрбiр процесс-компонент (түсiру, қабылдау, қоймалау, жинау және жөнелту) тиiстi жұмыс аймағында жүргiзiледi. Буып-түю жұмыстарын ұйымдастыру кезінде толтыру аймағы (буып-түю цехы) - S фас сондай-ақ жұмыс аймақтарына қосылады. Жұмыс алаңдарымен қатар қойма аймағына қабылдау экспедициясы және диспетчерлік экспедиция сияқты үй-жайлар да кіреді, Қабылдау экспедициясы тауарларды кешкі және түнгі уақытта, яғни қойма жұмыс істемейтін уақытта қабылдау үшін қажет, ал көлік құралдарын түсіру қажет. Диспетчерлік экспедиторлық жөнелтілім партияларын аяқтауға арналған, әсіресе қойманы бірнеше қоймаға бөлген кезде немесе сатып алушыларға жүктерді жеткізудің оңтайлы бағытына сәйкес орталықтандырылған жеткізуді жүзеге асырған кезде қажет. Диспетчерлiк экспедиция сондай-ақ осымен байланысты тәуекелдерге қарсы белгiлi бiр кепiлдiк қызметiн атқарады.
Жұмыс алаңдарының өзара орналасуы бойынша 40-қа жуық қойма макеті шешімі болуы мүмкін. Қоймалардың жалпы макеттерi бойынша жiктеудiң негiзгi принципi қабылдау-жинау аймақтарына қатысты негiзгi сақтау аймағының орналасуы болып табылады. Осы қағидат бойынша қоймаларды екі топқа бөлуге болады: біржақты және екі жақты орналасқан қоймалар.
Қойманы орналастырудың негізгі схемалары: - тікелей ағынды, маңдай, бүйірлік, бұрыштық жүк ағындары бар тұйық нұсқа; - тікелей ағынды, бүйірлік, кері және бұрыштық жүк ағындары бар өту (арқылы) нұсқасы. Негiзгi жұмыс учаскелерiнiң орналасуы қойма жүйесiне, негiзгi қойма iшiндегi жүк ағындарына, жүктердi өңдеу технологиясына, логистика процесiнiң бағдарлануына және сақтау түрлерiнiң ғарыштық-жоспарлау шешiмдерiне әсерiн тигiзеді. Қойманың жұмыс алаңдарын жоспарлаудың тұйық нұсқасы әр түрлі қоймалар үшін, әсіресе автоматтандырылған қоймалар үшін айтарлықтай кең тарады.
Автоматтандырылған қоймаларда әрқашан дерлік тұйық макет болады. Тұйық макет ерітіндісін кеңінен қолдану оның толассыздығымен салыстырғандағы бірқатар артықшылықтарымен байланысты: - қабылдау-іріктеу аймақтары олардың ішінара үйлесіміне байланысты неғұрлым ұтымды пайдаланылады (мысалы, тауарларды уақытша жинақтау, бос тұғырықтарды сақтау және т.б.); - белгілі бір операциялардың үйлесіміне және жабдықтың қарқынды жұмыс істеуіне байланысты қабылдау-жинаумен айналысатын жабдық пен қойма персоналының уақытын неғұрлым толық пайдалану;
Қойманың сәулет-жоспарлау шешімін жасау
Хаоста болса, өнімді болу мүмкін емес. Ал бұл проблема логистикалық орталықтар мен қоймалардың жұмысында сіз ойлағаннан әлдеқайда жиі кездеседі. Қоймадағы көптеген жұмыс орындары көбінесе жұмысқа жарамсыз, тіпті оларды ұйымдастыру стандартты жоба бойынша жүзеге асырылса да. Себебі, қойманың сәулет-жоспарлау шешімін құру үшін ешқандай ақша бөлінбеді, ал жобаны әзірлеу қаржылық жағынан шектеулі жағдайларда жүзеге асырылды.
Егер жұмыс кеңістігі нашар ұйымдастырылса, айналасында мессалар пайда болады, бұл қызметкерлер арасында ғана емес, қоймаға келушілер арасында да тітіркендіргіш тудырады.
Бизнесті екі есе арттыру және жобаның өзін-өзі ақтау мерзімін жеделдету үшін тапсырыс берушіге жобалау жобасында қойманың сәулет-жоспарлау шешімін көрнекі түрде жасау ұсынылады, онда мәтін туралы ойлануға уақыт жұмсалмайды. Дегенмен мәтінді мүлдем алып тастауға болмайды. Міне, осылай.
Кез келген жобада орындаушының шеберлігі, дизайнерлердің шеберлігі мен көзқарасы бағаланып қана қоймай, клиенттер қойманы ұйымдастыру бойынша өз ойларын, ұсыныстары мен ұсыныстарын жеткізетін контекст бағаланады. Қойманың сәулет-жоспарлау шешiмiн жасау көп жағдайда осы контекстке байланысты, онда жобаны iске асыруды тапсырыс берушi қалай қабылдайтыны сезiледi.
Ақпараттық ресурстардың және клиент тарапынан белгiлi бiр мәлiметтердiң жеткiлiксiздiгi қойманың жемiстi жұмысын ұйымдастыруда еңсерiлмейтін кедергiге айналады. Нашар жұмыс істейтін компьютер немесе принтер сияқты, дизайнерге қойма үшін сәулет-жоспарлау шешімін сауатты жасауға кедергі келтіреді.
Егер сізде қажетті ақпарат жеткіліксіз болса немесе стандартты жоба ұнамаса, техникалық тапсырманы (ТТ) жасауда және жобаның басқа шарттарын іске асыруда көмекке сенімді сенуге болатын мамандарға хабарласыңыз.
Көптеген тапсырыс берушілер қойма үшін сәулет-жоспарлау шешімін құру импорттық құбылыс деп санайды және жобаны қиындатады. Шын мәнісінде олай емес. Бұрылыс негізінде іске асырылатын қойма жобаларында құрылыс объектісінің қызметі функционалдық мақсатын ескере отырып, әрқашан ескеріліп отырды, жобалау, интерьер және сәулет туралы әдеттегі идеялардан әлдеқайда ары кететін тұжырымдама әзірленді. Және бәрі де ұғым ұғымы бұрылыс деп жобаланып, салынған объектінің белсенділігінің өнімі болғандықтан. Осы тұрғыдан алғанда, ол тапсырыс берушінің жеке түйсіктеріне сәйкес ғарыш ұйымының нақты бағыттары бар қойма қызметінің өнімі болып табылады.
Қойманың сәулет-жоспарлау шешiмiн жасау тұжырымдаманы әзiрлеуге енгiзiледi. Егер жоба барлық шешімдер кешенінде бұрылыс іске асырылса, онда келесілер де қаралады:
технологиялық жоба (қойма технологиясын таңдау, машиналар мен жабдықтарды іріктеу);
инновациялық шешімдерді қоса алғанда, қойма реинженериясы және бұрын енгізілген стандартты техникалық шешімдерді жаңғырту;
инвестициялық жоба шеңберінде бизнесті дамыту стратегиясын әзірлеу;
қойма процестерін автоматтандыру;
қойма ішінде ғарыштық-жоспарлау шешімін жасау;
қойма ғимаратының ішінде және сыртында сәулет-жоспарлау дизайны;
қойманың бас жоспары;
жобаны экономикалық талдау;
Жобалық конструкциядағы барлық шешімдерді 3D визуализациялау.
Қойманың жұмысына қойылатын талаптардың негізгі жиынтығын тапсырыс берушінің өзі айқындайды. Жобалаушымен жеке кездесуде ол объектінің сандық және сапалық көрсеткіштерін, оның ішінде персоналдың қызметін қамтитын нысаналы критерийлерді сипаттайды. Бұдан кейін техникалық тапсырма (ТТ) жасалып, қойманың сәулет-жоспарлау шешімін жасау жұмыстары басталады.
1.3 Шатырлы сэндвич-панельдің жылулық есебі
Өңдеме
Құрылыс жобасын есептеу: - Ғимараттарды жылу қорғауды жобалау 50.13330.2012 ЖҚ сәйкес жүзеге асырылады; Климаттық жағдайлар: - климаттық аймақ 1В; - құрғақ ылғалдылық аймағы, SP 50.13330.2012 В қосымшасына сәйкес; - SP 131.13330.2012 сәйкес жылыту кезеңінің орташа температурасы минус 6,9 градус; - жылыту мерзімінің ұзақтығы - 223 күн; ең суық бес күндік аптаның сыртқы ауасының есептік температурасы көзделеді. 0,92 минус 35,00, Жабық құрылымға іргелес қойма ішіндегі температура +20 градус.
Жобалық шешімдер
Шатырдың жабық құрылымы тығыздығы 100 кгм3 минералды жүн толтырғышы бар шатырлы сэндвич-панельден жасалған, T = 0,7 мм болат табақпен қапталады, Сэндвич-панельді шатыр жүгірісіне бекіту 400 мм қадаммен диаметрі 5,5 мм өздігінен түртетін бұрандалар арқылы жүзеге асырылады.
Сурет 1.1- Сэндвич-панельдің өлшемдері
Шекара шарттары
Үй-жайдағы және сырттағы ауа температурасының әсеріне ұшыраған жабық конструкцияның беттері екі торапты KE1555 конвективті жылу алмасуынан үлгіленеді.Ылғалдылық аймағы құрғақ.Ғимараттағы үй-жайлардың ылғалдылық режимі қалыпты.Құрылыстың пайдалану шарттары 2-кестеге сәйкес SP 50.13330.2012 - А кестесіне сәйкес.
Жүктемелер мен соққылар
Жүктемелер мен соққылар SP 50.13330.2012 сәйкес анықталады: сыртқы ауаның температурасы 0,92 минус 35 градус.
Сурет 1.2 - Белгіленген температураның мозаикалық типін жүктеу
Есептеу нәтижелері
SP 50.13330.2012 формуласы бойынша құрылымның жылу беруіне есептелген кедергіні анықтап аламыз: Ro =(tv-tn)(dt*av)=(20-18,67)*8,7)=4, 75 (м2*) C)W;Жылу беру кезеңінің градус-күні:GSOP=(tv-tot)*Zot=(20-( -6.9))*223=5998,7 C*күнжыл SP 50.13330.2012 3-кестеге сәйкес жылу беру кедергісі талап етілетін 4(м2*С)W;
Сэндвич-панельдің ішкі бетіндегі температура айырмашылығын анықтау:
20-18,7 = 1,7 градус - қоршалған құрылымның ішкі бетінің температурасы мен үй-жай ішіндегі ауа температурасы арасындағы айырмашылық.1,7 градус температуралық айырмашылық 5 СП 50.13330.2012 - 4 градус кестесіне сәйкес рұқсат етілген шекті мәннен аспайды.
SP 50.13330.2012 формуласы бойынша құрылымның жылу беруіне есептелген кедергіні анықтап аламыз: Ro =(tv-tn)(dt*av)=(20-18,67)*8,7)=4, 75 (м2*) C)W;Жылу беру кезеңінің градус-күні:GSOP=(tv-tot)*Zot=(20-( -6.9))*223=5998,7 C*күнжыл SP 50.13330.2012 3-кестеге сәйкес жылу беру кедергісі талап етілетін 4(м2*С)W;
Сэндвич-панельдің ішкі бетіндегі температура айырмашылығын анықтау:
20-18,7 = 1,7 градус - қоршалған құрылымның ішкі бетінің температурасы мен үй-жай ішіндегі ауа температурасы арасындағы айырмашылық.1,7 градус температуралық айырмашылық 5 СП 50.13330.2012 - 4 градус кестесіне сәйкес рұқсат етілген шекті мәннен аспайды.
1.4 Ғимараттардың инженерлік жабдықтары
Ғимараттардың инженерлік жабдығына мыналар кіреді: ішкі сумен жабдықтау және кәріз, орталық және жергілікті жылыту, желдету, газбен және электрмен жабдықтау, қоқыс шұңқырлары. Санитариялық материалдарға, бұйымдар мен жабдықтарға сумен жабдықтауға, кәрізге, жылытуға және газға арналған құбырлар мен олардың жалғастырғыш бөліктері, санитариялық аспаптар, жылыту қазандықтары мен кондиционерлер жатады. Құбырларда крандар, клапандар, клапандар және т.б. түрінде әр түрлі арматура орнатылады, Санитариялық аспаптарға жуғыш заттар, раковиналар және раковиналар (жер ыдысы, шойын, эмаль, тот баспайтын болат), ванналар (эмальданған шойын және болат, пластмасса), дәретханалар, себезгі науалары жатады. Болаттан, шойыннан, керамикадан, асбест-цементтен, полиэтиленнен жасалған құбырлар мен оларға қосылатын бөлшектер.
Су құбырлары үшін мырышталмаған (қара) және мырышталған болат құбырлар, тек мырышталмаған (қара) құбырлар - газ құбырлары мен жылыту жүйелері үшін қолданылады. Полиэтиленді кәріз құбырлары екі түрден жасалады: HDPE - төмен қысым және LDPE - жоғары қысым. Олар ағынды сулардың максималды температурасы 60 °C ғимараттардың ішкі кәріз желілері үшін пайдаланылады, Құбырлар диаметрі 4, 50, 90 және 110 мм, ұзындығы 2 болатын құбырлар жасалады; 3; 5,5; Қабырғасының қалыңдығы 2...2,5 мм 6 және 8 м.
Пластикалық құбырлар желімдеу, резеңке сақиналар мен гастриттерді желімдеу, дәнекерлеу арқылы жалғанады. Арматураны алдын ала құдық бетоннан немесе кірпіштен жасалған су құдықтарына орналастыру керек. Сумен жабдықтау желілері мен су құбырлары үшін металл емес құбырлар (пластмасса, асбест-цемент) қолданылуы тиіс. Шойын және болат құбырларды тек арнайы негіздемемен ғана пайдалануға рұқсат етіледі. Ғимаратты жылумен қамту сыртқы орталық жылу тораптарынан қарастырылған. Қалалық жылу құбырлары жылу көзі болып қабылданған.
Жылумен қамту жүйесiнің графигі 120-70ºС. Жылумен қамту жүйесi үшiн жылутасығыш болып температурасы 70-95ºС ыстық су болып табылады. Жылумен қамту жүйесi ЖЭС-тен шығарылып жылу құбырлары арқылы түрлі бөлмелерде мен қабаттарда орналасқан жылыту жабдықтарына тарайды. Жылыту жабдықтары ретiнде маркасы М-90 типтi секциялы радиаторлар қабылданған.
Жылу жобасы техникалық жерасты бөлмесі бар ғимарат үшін қарастырылған. Қысқы аязға қарсы жылу құбырларын қалыңдығы 50мм болатын минералдық мақтамен маркасы URSA қапталынып оқшауланады. Бөлме ішіндегі құбырлар және жылыту қондырғылары май бояумен 2 рет қайталана сырланады[18]
Жүйеде d = 18 мм сопласы бар элеватор № 1 қолданылады.
Сумен жабдықтауға және кәрізге қойылатын талаптар
Қоғамдық тамақтандыру мекемелерін сумен жабдықтау орталықтандырылған сумен жабдықтау жүйесіне қосу арқылы жүзеге асырылады, ол болмаған жағдайда ішкі сумен жабдықтау жүйесі артезиан құдықтан, құдықтардан, каптаждан су алумен жабдықталады. Мемлекеттік санитариялық-эпидемиологиялық қызмет органдары мен мекемелері жаңадан салынған, қайта жаңартылған және жұмыс істеп тұрған ұйымдарды сумен жабдықтау көздеріне санитариялық-эпидемиологиялық қорытынды береді.
Су жинау құрылыстарының (шахталық, құбырлы құдықтардың, серіппе жамылғыларының) және оған іргелес аумақтың орналасуы, жабдықталуы, қызмет көрсетуі санитарлық ережелерге сәйкес болуы тиіс. Ұйымның сумен жабдықтау жүйелерiндегi судың сапасы орталықтандырылған ауыз сумен жабдықтау және орталықтандырылмаған сумен жабдықтау жүйелерiнiң су сапасына қойылатын гигиеналық талаптарға сәйкес болуы тиiс. Ұйым пайдаланатын судың көлемі оның қажеттіліктерін толық қанағаттандыруы тиіс. Барлық өндірістік цехтар ыстық және суық сумен қамтамасыз етілген раковиналармен жабдықталады. Жуылғаннан кейін қолдың қайта ластануын болдырмайтын араластырғыштардың осындай конструкциялары қарастырылуы тиіс. Ыстық және салқын су араластырғыштарды орната отырып, барлық жуу ванналары мен раковиналарға, сондай-ақ қажет болған жағдайда технологиялық жабдықтарға беріледі.Талдау нүктесіндегі ыстық судың температурасы 65 °C-тан төмен болмауы тиіс, Ыстық сумен жабдықтау желілері үшін 65 °C-тан жоғары температураға төтеп бере алатын материалдар қолданылады.
Суық және ыстық сумен қамтамасыз ету қалалық орталық магистраль торабында қарастырылған. d = 100мм шойын құбыдан кіріс қабылданған.
Ішкі су бағытталушы құбырды d=15-75мм су - газ өткізетін мырышталған шойын құбыр ретінде жобаланған. Су құбырлары жасырын орнатылған. Сумен қамтамасыз ететін қалалық тораптардың кепілденген арыны 6 қабатты сумен қамтамасыз етеді. Сумен қалған қабаттарды қамтамассыз ету үшін, маркасы 4 КМ-8а сорап толтыратын жоғарғы техникалық бөлмеде көлемі 2м3 резервуар орнатамыз.
Кесте 1.1 - сораптың техникалық мәліметтері
Берілуі, лс
17;
Арын, м.су ст.
49;
Айналу жиілігі, айнмин
2900;
Сорап валының қуаты, кВт
13,9.
Ғимараттар мен құрылыстарды реконструкциялау кезінде өрт қауіпсіздігін қамтамасыз ету
Қайта құруды жобалау кезінде қайта жаңғыртылатын ғимараттың негізгі құрылымдық элементтерінің қандай құрылымдық өрт қауіпсіздігі ресурсы бар екенін анықтау қажет. Құрылыс конструкцияларын тексеру нәтижелері бойынша қолданыстағы құрылыстардың отқа төзімділігінің нақты шегі және олардың отқа төзімділіктің талап етілетін шегіне сәйкестігі анықталады, олар қайта жаңартылатын ғимараттың жаңа көлемінің ғарыштық-жоспарлау және функционалдық шешімдерінің негізінде анықталуы тиіс. Егер отқа төзімділіктің нақты шектері нормативтік нормаларға сәйкес келмесе, онда қолданыстағы конструкциялар не ауыстырылуы тиіс, не әртүрлі жобалық шаралар олардың отқа төзімділігін талап етілетін шекті деңгейге дейін арттыруы тиіс. Өрт қауіпсіздігі құрылыс алаңындағы басты техникалық қауіпсіздіктің бірі болып саналады.
Құрылыс алаңында негізінен өрт қаупі мен құрылыс қаупі металды дәнекерлеу кезінде, отқа қауіпті сұйықтар мен газдар болып келеді. Оларды дұрыс пайдаланбаған жағдайда қауіпті өрт пен жарылыс қаупін тудырады.
Өрттің алдын алу үшін негізгі комплекс болып ұйымдастыру шаралары, техникалық қауіпсіздікті сақтау және ескертулер саналады.
Құрылыс алаңында өрт қаупі бар деген бөлімшелерінде қауіпті факторларды анықтау керек. Олар: ашық от және жарқыл; ауа температурасының белгілі нормадан асуы; оттегі концентрациясының азаюы және тағы басқалары.
Тұтандыру көздеріне: сіріңке оты, қыздырғыштар, электрлік шағылыстар, балқыған метал тағы басқалар жатады.
Өрт қаупін азайту үшін құрылыс алаңына әрбір бөлімшесіндегі құрал - жабдықтың жұмыс істеуі автоматтандырылған және механикаландырылған болуы қажет.
Өрт қауіпсіздігінің алдын алу үшін құрылыс алаңында орналасқан технологиялық процестің өрт қауіптілігін анықтап, ғимаратты жобалағанда олардың қандай категорияға жататынын анықтау өте маңызды. Осы ретте бөлімшелерді категорияларға сай керекті құрал - жабдықтармен қамтамассыз ете аламыз.
Қоймалардағы жарылыс және өрт қаупі бар шихта материалдары мен сұйық және газ тәрізді заттардың сақталу уақыты анықталған болуы керек. Қоймалардағы жарылыс және өрт қаупіне Б, В категориялары жатады. Сондықтан бұл қоймалар жоғары технологиялық өрт сөндіргіш жабдықтармен жабдықталуы қажет.
Көптеген химиялық заттар және олардың қоспалары ауамен немесе сумен қосылғанда өзінен - өзі қызып, оның ақырында өздігінен жану басталады. Өздігінен жану қабілетіне қарай химиялық заттар мынандай топтарға бөлінеді:
Ауамен қосылған кезде өздігінен жанатын заттар. Бұларға жатады: активтелінген көмір, алюминий ұнтағы, сілті металлдар, карбидтер т.б. жатады. Бұл заттардың ауада тотығуы көп мөлшерде жылу шығумен болады.
Судың әсерімен жанатын заттар. Бұлар: сілті металдар, кальций тотығы т.б.
Бірімен бірі араласқанда өздігінен жанатын заттар. Бұлар қатты, сұйық және газ түрінде тотқтырғыштар: хлор, азот қышқылы, селитра, хлор ангидриді т.б.
Жану процестерін білу олардың пайда болу себептерін жойып, өррті болдырмауға не оны басталу кезінде сөндіруге мүмкіншілік туғызады.
Құрылыс алаңында пайда болған жану процесін тоқтатудың мынандай жолдары бар: Жану зонасы мен жанғыш затты салқындату.
Жанған затты атмосфера ауасынан оқшалау.
Жану зонасына жанбайтын заттарды енгізу.
Жану реакциясын тежейтін химиялық заттарды қолдану.
Құрылыс алаңында өрттердің шығуына әртүрлі себептер әсер етеді. Олар мыналар:
Жанғыш заттар бар жерде ашық отты абайсыз қолдану.
Жылыту жүйесін, электр желісін, электр қондырғаларын дұрыс пайдаланбау.
Өрт қауіпсіздік ережесін бұзу.
бу, шаң, газ баллондарының жарылуы.
Электрлік және механикалық ұшқындар.
Жанғыш заттардың өздігінен тұтанып және жануы.
Бұл тізімнен өрт шығу себептері түгенделмейді, олар өте көп, сататикалық мәлеметтер бойынша өрт шығудың ең басты себебі ашық отты ұқыпсыз , абайсыз пайдалану болып есептелінеді.
Өрт кезінде от жалының құрылыс алаңына жайылып, өрістеуін шектеу үшін әртүрлі кедергілер орнатады: өртке қарсы қабырға (брандмауэр), жабын, қалқан,есік, қақпа, т.б. Бұл кедергідер жанбайтын матераилдардан жасалады. Өрт бір бөлімшеден екіншіге ауыспас үшін олар бір - бірімен тиісті аралықта орналасуы қажет. Бұл аралықтын шамасын анқтауда бөлімшенінің жану мүмкіншілігіне байланысты өрт жалынынан шығатын жылу сәулелері есепке алады.
Өрт кезінде көп мөлшерде түтін шығады. Оның құрамында улағыш заттар болады. Түтін өрттенген бөлімшелерден адамдарды шығаруға және өрт сөндіру жұмыстарын жүргізуге кедергі жасайды.Сондықтан өрт шалған бөлімшелерден түтін шығару үшін арнайы люктер тағы басқа құралдар пайдаланылады.Олар өрт болған жағдайда қолмен не автоматты түрде іске асады. Өрт сөндіргіш заттар арзан, қолдануда қауіпсіз, аз шығынмен жоғарғы сөндіргіш нәтиже беретін болу керек. Негізгі өрт сөндіргіш заттар мыналар болады: су, су буы, тұздардың су ертінділері, көбік, құм, топырақ.
Әр құрылыс учаскесінде өртке қарсы қолданылатын су жабдықтау жүйесі орналастырылады. Ол шыққан өртті сөндіру үшін күннің қай мезгілі болсада қажетті мөлшерде сумен қамтамасыз етілуі қажет. Өрт сөндіру үшін табиғи және жасанды су қоймалары немесе су құбырлары пайдаланылады. Өртті сыртан немесе іштен сөндіру үшін сыртқы және ішкі су құбырлары орналастырылады.Олар бірімен бірі кемдегенде екі жерден қосылу керек. Сыртқы құбырларда су алу үшін арнайы жасалған құдықтарда өрт гидранттары орнатылады.
Өрт шыққан кезде адамдарды бөлімшелерден қауіпсіз және тез шығару үшін ғимаратты жобалау және салу кезінде шығыс есіктері мен жүріс жолдары белгіленеді. Олар адамдардың қысқа жолмен және аз уақыттын ішінде сыртқа қауіпсіз шығуын қамтамасыз ету керек. Бірақ барлық шығыс есіктер эвакуацициялық ретінде бола бермейді. Эвакуциялық шығыс деп есіктерді тағы басқа ойыұтарды айтады, егер олар:
сыртқа олар тура немесе коридор арқылы шығатын болса.
сыртқа шығыс жолдары бар іргелес ғимаратқа шығатын болса.
Эвакуациялық жолдар деп адамдардың қауіпсіз жүруін қамтамасыз етіп, оларды сыртқа шығаратын жолдарлы айтады. Барлық эвакуациялық жолдар табиғи немесе жасанды жарық пен жабдықталу керек. Эвакуациялық шығыс есіктері жүріс жолдарының ені өрт қауіптілік категорияға, от төқзімділік және адам санына сәкес нормамен қабылданады. Жүретіш жердің биіктігі 2 м артық болғаны жөн. Жүретін жолдардың едені тайғақ болмау керек. Адамдарды өртенген бөлімшеден қажетті эвакуациялықуақыты оның өрт қауіптілік категориясы мен көлемі бойынша нормаларымен белгіленген, ол 0,5 - 3 минутқа тең болады.
1.5 Сейсмикаға қарсы іс-шаралар
Салынғалы отырған жобадағы жер сілкінісіне қарсы іс-шаралар ҚР ҚЖ 2.30-04-2017 "Сейсмика аудандарындағы құрылыс салу" шарттары мен талаптарына сай орындалған. Жобадағы ғимарат сейсмикалық деңгейі 7 балл болатын жағдайға төтеп бере алатындай жобаланған. Қойманың тұтастығын, беріктігін қамтамасыз ету үшін қойманың көтергіш конструкцияларын тұтас құймалы темірбетоннан жобаланған. Конструктивтік сұлбасы - құймалы темірбетонды қаңқа. Қойманың көтергіш қабілетін тұтас құймалы арқалық, ұстын, аражабын және іргетас тақтасы қамтамасыз етеді. Қоймаға көп жүктеме түсірмеу мақсатында қоршау конструкциялары барынша жеңіл материалдардан алынған. Қойманың орнықтылығын қамтамасыз ету мақсатында қоймада симметриялы орналасқан диафрагмалар бар. Дифрагмалар тұтас құймалы темірбетоннан жасалып, кей осьтері аралығында орналасқан. Есептік-конструктивтік бөлімде қоймаға қосымша жүктемелер ретінде сейсмикалық жүктемелер беріледі. Лира-Сапр бағдарламасында әртүрлі бағыттардан, осьтерден жүктемелер тағайындалады. ҚР ҚЖ 2.30-04-2017 "Сейсмика аудандарындағы құрылыс салу"-та әр жүктеме түріне арнайы сенімділік коэффициенттері есептеліп, тағайындалған. Жүктемелерді жүктеу кезінде сол коэффициенттер ескеріліп, алынады ҚР ҚЖ 2.30-04-2017 "Сейсмика аудандарындағы құрылыс салу"-тағы кестелерден мәндер алынып, кестелер толтырылады. Бағдарлама сейсмиканы есепке алып, ішкі күш мәндерін, арматура аудандарын шығарып береді.
2.ЕСЕПТІК-ҚҰРЫЛЫМДЫҚ БӨЛІМ
Іргетасқа жүктеме есептеу
Іргетастың жүктемесін есептеу оның геометриялық өлшемдерін және іргетастың табанының ауданын дұрыс таңдау үшін қажет. Сайып келгенде, бүкіл ғимараттың беріктігі мен беріктігі іргетастың дұрыс есептелуіне байланысты. Есептеу топырақтың шаршы метріне жүктемені анықтауға және оны рұқсат етілген мәндермен салыстыруға дейін азаяды.
Есептеу үшін Сіз білуіңіз керек:
Ғимарат салынатын аймақ;
Топырақ түрі және жер асты суларының тереңдігі;
Ғимараттың құрылымдық элементтері жасалатын Материал;
Ғимараттың орналасуы, қабаттылығы, шатырдың түрі.
Қажетті мәліметтерге сүйене отырып, іргетасты есептеу немесе оны түпкілікті тексеру құрылымды жобалағаннан кейін жасалады.
Қабырғалардың қалыңдығы 40 см болатын қатты кірпіштен жасалған бір қабатты үйдің іргетасына жүктемені есептеуге тырысайық. үйдің өлшемдері 10х8 метр. Жертөлені жабу-темірбетон плиталары,1 қабатты жабу - Болат арқалықтар бойымен ағаш. Төбесі габельді, металл плиткамен қапталған, көлбеуі 25 градус. Аймақ-Мәскеу облысы, топырақ түрі - кеуектілік коэффициенті 0,5 болатын ылғалды саздақтар. Іргетас ұсақ түйіршікті бетоннан жасалған, есептеу үшін іргетас қабырғасының қалыңдығы қабырға қалыңдығына тең.
2.1 Іргетастың тереңдігін анықтау
Төсеу тереңдігі мұздату тереңдігіне және топырақтың түріне байланысты. Кестеде әртүрлі аймақтардағы топырақтың қату тереңдігінің анықтамалық мәні келтірілген.
Іргетастың тереңдігін анықтауға арналған анықтамалық кесте
Аймақтар бойынша іргетастың тереңдігін анықтауға арналған анықтамалық кесте
Жалпы жағдайда іргетастың тереңдігі мұздату тереңдігінен үлкен болуы керек, бірақ топырақтың түріне байланысты ерекше жағдайлар бар.
Іргетас тереңдігінің топырақ түріне тәуелділігі
Іргетас тереңдігінің топырақ түріне тәуелділігі
Іргетастың тереңдігі топыраққа жүктемені кейіннен есептеу және оның мөлшерін анықтау үшін қажет.
2.2 Қабырға жүктемесін есептеу
Қабырғалардың жүктемесі ерекше салмаққа көбейтілген қабырғалардың көлемі ретінде анықталады, нәтиже іргетастың барлық жақтарының ұзындығына, оның қалыңдығына көбейтіледі.
Қабырғалардың ауданы үйдің периметріне көбейтілген ғимараттың биіктігіне тең: 3·(10·2+8·2)=108 м2.
Қабырғалардың көлемі-қалыңдығына көбейтілген аудан, ол 108·0,4=43,2 м3.
Біз қабырғалардың салмағын материалдың нақты салмағына көбейтіп табамыз: 43,2·1800=77760 кг.
Іргетастың барлық жақтарының ауданы қалыңдығына көбейтілген периметрге тең: (10·2+8·2)·0,4=14,4 м2.
Іргетасқа қабырғалардың нақты жүктемесі-7776014, 4=5400 кг.
2.3 Іргетастың жерге жүктемесін алдын ала есептеу
Іргетастың жерге жүктемесі іргетас көлемінің көбейтіндісі ретінде есептеледі, ол жасалған материалдың нақты тығыздығына, оның негізінің ауданына 1 м2 бөлінеді. Көлемді іргетастың қалыңдығына төсеу тереңдігінің көбейтіндісі ретінде табуға болады. Іргетастың қалыңдығы қабырғалардың қалыңдығына тең алдын-ала есептеу арқылы алынады.
Іргетастың ауданы - 14,4 м2, төсеу тереңдігі-1,4 м.іргетастың көлемі-14,4·1,4=20,2 м3.
Ұсақ түйіршікті бетоннан жасалған іргетастың массасы: 20,2·1800=36360 кг.
Топыраққа жүктеме: 3636014,4=2525 кгм2.
2.4 Арматура Баспалдақтар: Есептеу Және Схемасы
Құрылыс баспалдақтар ең маңызды кезеңдерінің ретінде бір нығайту тұр. Бұл процесс салдарынан бетон тұрақтандыру үшін жобалау барынша күш береді.
Сурет 2.1 - Баспалдақтын конструкциясы
Пайдалануға баспалдақ монолитті құрылыс түрлі әсер етеді және стресс ұшырайды. Мұндай құрылыс әрқашан көп, және өз салмағы мен оны пайдаланатын адамдар салмағы әсерінен. Бұл төменгі қабаттары мен жоғарғы дестесін материал созылу туғызады.
Жойылуға уақыт қорғасын бар Мұндай деформация. арматура құрылымдарын пайдалана отырып, осындай салдарын болдырмау үшін. Мұндай жұмыс, атап айтқанда, үш кезеңмен жүзеге асырылуы тиіс:
нысанын орнату;
армокаркас орнату;
бетон минометтен құю.
2.5 Көлбеу қиманы көлденең күшке есептеу.
Шартты тексереміз:
Q0,35*R1m*b*h 169500,35*13,5(100)*0,85*16*14,5=9 3177H. шарт орындалады, қабырға қимасының қабылданған өлшемдері сәйкес келеді.
Qк*Rm*b*h169500,6*1(100)*0,85*16* 14,5=11800H, шарт қанағаттандырылмайды, көлденең арматураны есептеу қажет. Есептеу бойынша тіректен (14) аралығында арматураны құралымдаймыз. Аралықтын (14) қашықтығында көлденең күш тең Q=Q-d4=16950-11300(34)=16950-8475 =8475H11800H; Қабырғаның орталық бөлігінде көлденең арматураны 200 мм адыммен орналастырамыз. Аралықтың (14) -де құрылымдық ойдан адымы S=80 мм, Ø6 мм А-1 көлденең арматураларды тағайындаймыз: (h2=1702=85мм артық емес), f=0.283 cм², R=170 МПа; екі қаңқа үшін п=2 F=0,283*2=0,566 см². Тағайындалған S=80мм адымы келесі шарттқа сәйкес келеді:
S=0,75*к*R*b*h²Q=0,75*2*1(100)16*1 4,5²16950=29,8
Формула бойынша, көлденең шыбықтармен қабырға ұзындығы бірлігінің қабылдайтын әсерін есептеп шығарамыз: q=RFU=170(100)0,5668=1200 Нсм;
Бетон және көлденең шыбықтармен қабылданатын көлденең күш формула бойынша есептелінеді:
Q=2*к*b*h²*R*m*q=2*2*16*14,52*1(100 )*0,85*1200=26200HQ=16950H; Баспалдақ сатысының көлденең қима бойынша беріктігі қамтамасыз етіледі. Саты тақтасын диаметрі 4-6мм шыбық арқылы тормен арматуралайды. Орналасу адымы 100-300мм. Тақта басқыштармен тұтас құйма ретінде байланысты және оныңберіктігі басқыштармен жұмыс істеуін ескергенде толық қамтамасыз етіледі. Косоурға қойылатын басқыштар бос тірелген үшбұрышты қималы балкалар ретінде есептелінеді.
Басқыштардың жұмысшы арматурасың көлік және құрастыру әсерлерін ескеріп және басқыштар ұзындығына байланысты тағайындайды ...:
... 1 басқ = 1-1,4 м кезіңде шыбықтар диаметрі 6мм;
... 1 басқ = 1,5-1,9 м кезіңде шыбықтар диаметрі 7-8 мм;
... 1 басқ = 2-2,4 м кезіңде шыбықтар диаметрі 8-10 мм; Хомуттарды диаметрі 4-6мм, адымы 20см арматуралардан орындайды.
2.6 Темірбетонды алаң тақтасын есептеу
Екі маршты баспалдақ алаңшасының қабырғалы тақтасын есептеп, тауып шығару керек. Тақта ені 1400 мм, қалыңдығы 60 мм, сатылы тордың ені 2900мм. Уақытша нормативті жүктеме 4 кНм(400кгсм²) жүк арту коэффициенті п=1,3. Бетон маркасы М300, болат арматура класы А 2.
Жүктемені анықтау; hn= 6см-де тақтаның меншікті нормативті салмағы: g=0,06*25000=1500 кНм;
Тақтаның меншікті нормативті салмағы:
g=1500*1.1=1650 кНм;
Бүйір қабырғасының меншікті нормативті салмағы(тақта салмағын шегергенде):
q= (0.29*0.11+0.07*0.07)*1*25000*1.1=1 000 Нм;
шеткі қабырғаға жақын қабырғасының меншікті нормативті салмағы:
q = 0.14*0.09*1*25000*1.1=350Нм.
Уақытша есептік жүктеме
р=4*1.3=5.2 кНм.
Алаңша тақтасын есептеуде тақтаның жартысына қарай қабырғаға жақсы бекітілген қабырғада орналасқан қабырғалық қабырғаға және марқа келесі рет қолданылады.
3.ТЕХНОЛОГИЯ ЖӘНЕ ҚҰРЫЛЫСТЫ ҰЙЫМДАСТЫРУ БӨЛІМІ
Жер үсті бөлігін тұрғызуға арналған технологиялық картасын құру
Құрылыстық құрама конструкцияларын жинақтау бойынша жұмыстарды өндіру жобасының құрамына келесі мәліметтер кіреді:
- жинақтауға дейінгі дайындық жұмыстарын өндірудің тізімі мен көлемдері;
- қажетті қорлардың жеткізілу графигі;
- жұмыстарды өндірудің мерзімдік графигі;
- көлік пен конструкцияларды жинақтаудың сағаттық графиктері;
- жинақтау процессінің кешендік технологиялық картасы;
- есептік-түсіндірме қағазы.
Есептік-түсіндірме қағазында технологиялық есептер келтіріледі, қабылданған шешімдер мен техникалық-экономикалық шешімдер негізделеді, жоба материалдарына қажет түсініктемелер беріледі. Жалпылай, түсіндірме қағазында келесі сұрақтар қарастырылады:
- жинақталатын ғимараттың сипаттамасы;
- жинақтау жұмыстарының көлемдері мен еңбек сиымдылығын анықтау;
- жинақтаудың әдісін анықтау;
- жинақтау және қармауыш құрылғыларын таңдау;
- крандардың талап етілетін жұмыстық параметрлерін анықтау. Жинақтау кранының түрі мен маркасын таңдау;
- жинақтау кранының тиімді түрін техникалық-экономикалық көрсеткіштері бойынша анықтау;
- құрама конструкцияларды жинақтау барысында кранның жылжу сұлбасын негіздеу;
- кешендік бригада құрамын есептеу;
- көліктің талап етілетін санын анықтау.
3.1 Жұмыс көлемін есептеу.
Жұмыс көлемін есептеу - құрылыс жұмысы өндірісінің бастапқы кезеңі.
Жұмыс өндірісі жобасының құрамындағы негізгі элементің бірі объект құрылысының календарлық жоспары болып табылады, өйткені осы құжаттың негізінде құрылыстың жалпы ұзақтығы, жеке құрылыс монтаж жұмыстарының орындалу тізбегі, мерзімі және олардың өзара байланысы анықталады.
Жұмыс көлемін архитектуралық-құрылыстық сызбалар бойынша (жоспарлар, қималар, фасадтар, көлемдік жоспарлау, конструкциялық шешімдері) жүргіземіз. Ведомостта жұмыстар өздерінің технологиялық тізбегіне сәйкес, тұрлеріне қарай біріктіріліп әрбір жеке алымдар бойынша толтырылады.
Кесте 3.1- Жұмыс көлемін есептеу ведомості.
1
Жұмыстардың аты
Өлшем бірлігі
Саны
1
1. Жер жұмыстары
Жердің өсімдікті қабаттын механикаландырылған әдіспен қыру.
Қазан шұңқырды механикаландырылған әдіспен қазу.
Қалдық топырақты қолмен өңдеу.
Топырақты бульдозермен итеріп жолға үю.
1000 м2
100 м3
м3
100 м3
78,916
57,022,8520,0
3.1 кестенің жалғасы
Іргетас табанына гравийлі құм төсеп тығыздау.
Топырақты қолмен қайта көму.
Қайта көмілген топырақты тығыздау.
м2
1000 м2
м3
0,9200
950
2
2. Біртұтас құймалы іргетас
Тастардан дайындық қабатын салу
Қалыптарды құру және бұзу.
Арматуралық торлар мен қаңқаларды орнату.
Көлемі 3м2 іргетасты бетондау.
Бетонды ленталы іргетасты орнату
3. Іргетас беттерін ылғалдан оқшаулау.
Іргетас беттерін ылғалдан оқшаулау.
м2
1 м2
тн
м3
м3
100м2
5,28 490
1,594
55,82
351,47
18,15
3
Қойманың қанқасын монтаждау
3. Біртұтас құймалы колонналарды орнату.
Колонна қалыптарын құру және бұзу.
Арматуралық торлар мен қаңқаларды орнату.
Колоннаны бетондау.
м2
тн
м3
250
2,5
28,38
4
4. Ригельдерді тұрғызу
Ригельдердің қалыптарын құру және бұзу.
Арматуралық торлар мен қаңқаларды орнату.
Ригельді бетондау бетондау.
Жіктерді пісіру арқылы біріктіру
м2
тн
м3
м3
136,5
3,054
25,7
148
5
Тас жұмыстары.
Қалыңдығы 640мм болатын кірпіш қабырғаларды тұрғызу.
Қалыңдығы 120мм болатын кірпіш қабырғаларды тұрғызу.
Инвентарлы құралдарды орнату
Вертикал және горизонтал жіктерді біріктіру
Қабырғаларды және т.б. конструкцияларды арматуралау
м2
м2
м
тн
дана
204,71
637,5
479
458
1,27
6
6. Қабатаралық жабынды тұрғызу
Ауданы 3м2 қабат аралық жабын плиталарын орнату
Ауданы 10м2 қабат аралық жабын плиталарын орнату
Ауданы 15м2 қабат аралық жабын плиталарын орнату
Плита жіктерін пісіріп бекіту
Плита жіктерін бетонмен бітеу
Сейсмикалық белдеуді құю
Арматуралау
дана
дана
дана
1 м жік
100м
м3
тн
80
75
26
108,6
11,35
18,5
0,60
3.1 кестенің жалғасы
7
Қойманың жабынын тұрғызу
Ауданы 3м2 жабын плиталарын орнату
Ауданы 5м2 жабын плиталарын орнату
Ауданы 10м2 жабын плиталарын орнату
Ауданы 15м2 жабын плиталарын орнату
Плита жіктерін пісіріп бекіту
Плита жіктерін бетонмен бітеу
Сейсмикалық белдуді құю
Арматуралау
Жабын алаңын кү-қоқыстан тазалау
Будан оқшаулау қабатын тұрғызу
Жылу сақтау қабатын тұрғызу
Қорғағыш қабатын орнату
дана
дана
дана
дана
1 м жік
100м
м3
тн
100м2
100м2
100м2
100м2
40
8
95
34
106,2
13,06
19,37
0,77
18,16
18,16
18,16
18,16
8
Ұсталық бұйымдарды орнату.
Терезе блоктарын орнату.
Есік блоктарын орнату.
Ішкі сылақ жұмыстары
Беттерді сылаққа дайындау
Ішкі қабырға беттерін жетілдірілген сылақпен өңдеу.
Төбені жетілдірілген сылақпен өңдеу.
Есік терезе жақтауларын сылақпен өңдеу
100 м2
100 м2
100 м2
100 м2
100 м2
м2
2,16
2,24
150,74
123,26
27,44
458,1
9
Сыртқы сылақ жұмыстары
Беттерді сылаққа дайындау
Қабырға беттерін жетілдірілген сылақпен өңдеу.
100 м2
100 м2
16,92
16,92
10
Ішкі әрлеу жұмыстары
Беттерді бояуға дайындау
Қабырғаны үш мәрте су эмульсия бояуымен сырлау.
Төбені үш мәрте су эмульсия бояуымен сырлау
100 м2
100 м2
100 м2
150,74
370,8
82,32
11
Ішкі қаптау жұмыстары
Кейбір ішкі беттерді керамикалық плиткалармен қаптау.
100 м2
4,5
12
Еден жұмыстары
а) Таза бетон еденді орнату:
Шағалдан дайындық қабаттын салу.
Бетоннан дайындық қабатын тұрғызу.
Таза бетон еденді салу.
б) керамогранитті тақта қабатынан орнату:
Шағал тастан дайындық қабатын салу
Жылу дыбыс оқшаулау қабатын орнату
Тегістегіш қабатын салу
Таза бетон еденді орнату
100м2
100м2
100м2
100 м2
100 м2
100 м2
100 м2
113,667
113,67
113,67
51,689
51,689
51,689
51,689
3.1 кестенің жалғасы
в)Линелеумді еденді орнату
Шағал тастан дайындық қабатын салу
Жылу дыбыс оқшаулау қабатын салу
Цементті тегістегіш қабатын орнату
Линелеум еденді орнату
Плинтустарды орнату
г) Еденді керамикалық плиткалардан орнату:
Бетоннан дайындық қабатын салу.
Цемент төсемін салу
Керамикалық плиткаларды төсеу
д) Ағаш еденді орнату
Шағал тастан дайындық қабатын салу
Кірпіш қатарларды орнату
Цемент төсемін салу
100м2
100м2
100м2
100м2
М2
100 м2
100 м2
100 м2
100 м2
100 м2
100м2
43,089
25,85
172,389
43,089
465,36
15,997
15,997
15,997
27,341
27,341
27,341
13
Баспалдақты орнату
Салмағы 1 тн дейінгі баспалдақ маршын орнату
Салмағы 1 тн асатын баспалдақ алаңын орнату
дана
дана
6
9
14
Кіреберістің шатырын орнату
Шатырды жылыту
Тегістегіш қабат
Арматуралау
4 қабатты рубероид кілемшесін орнату
м3
м2
1тн
м2
1,09
5,2
0,01
5,2
Кесте 3.2 - Жұмыстардың еңбек сиымдылығы және машина-кезек санын есептеу ведомості.
№
Жұмыстың аты
Жұмыс көлемі
Көлем бірлігіне тиісті уақыт талабы
Жалпы еңбек сиымдылығы
БМ жБ бойынша звено құрамы
Қабылда
натын
маш. маркасы
БМ жБ бша негіздеу
Өлшем бірлігі
Саны
Ад
сағ
Маш.
сағ
Ад
күн
Маш. кезек
1
2
3
4
5
6
7
8
9
10
11
1.
2.
3
4
5
6
Жер жұмыстары
1. Жер жұмыстары
Жердің өсімдікті қабаттын механикаланды әдіспен қыру.
Қазан шұңқырды механикаландырылған әдіспен ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
