Кіріспе
Қазіргі қоғам постиндустриалды кезеңге аяқ басты, ол ақпараттың экономика мен қоғамды дамытудың маңызды ресурсына айналуымен сипатталады. Жоғары технологиялардың жалпы дамуына сәйкес, өмірдің барлық салаларын ақпараттандыруға негізгі үлесті компьютерлік технологиялар қосады.
Ақпараттық технологиялар дамуының қазіргі кезеңіне тән белгілердің бірін унификация немесе интеграция сөздерімен анықтауға болады. Аналогтық және сандық, телефондық және компьютерлік біріктірілген, сөйлеу, мәліметтер, аудио және видео сигналдар бір ағынға біріктірілген, техника мен өнер (мультимедия және гипермедиа) біртұтас технологияға біріктірілген. Бұл процестің екінші жағы - бөлісу немесе бөлісу. Бұл процестің ажырамас бөлігі компьютерлік желілерді дамыту болып табылады.
Компьютерлік желілер мәні бойынша бөлінген жүйелер. Мұндай жүйелердің басты ерекшелігі - көптеген мәліметтер орталықтарының болуы. Компьютерлік желілер немесе оларды компьютерлік желілер деп те атайды немесе деректерді беру желілері - қазіргі өркениеттің екі маңызды ғылыми-техникалық саласы - компьютерлік және телекоммуникациялық технологиялар эволюциясының логикалық нәтижесі. Бір жағынан, желілер - бұл компьютерлер тобы автоматты режимде мәліметтермен алмасып, өзара байланысты тапсырмалар тобын үнемі орындайтын үлестірілген есептеу жүйелерінің ерекше жағдайы. Екінші жағынан, компьютерлер мен мультиплекстеу әртүрлі телекоммуникациялық жүйелерде дамыды.
Жергілікті желіні құру
Жергілікті желі (LAN) немесе LAN - бұл жақын орналасқан бір немесе бірнеше ғимараттың орналасқан жерінде жылдамдығы жоғары мәліметтер байланысы арқылы байланысқан дербес компьютерлердің немесе перифериялық құрылғылардың тобы. Жергілікті желілерді салудағы басты міндет - бұл компанияның телекоммуникациялық инфрақұрылымын құру, бұл жүктелген міндеттерді барынша тиімді шешуді қамтамасыз етеді. Жеке дербес компьютерлерді жергілікті желіде біріктірудің бірқатар себептері бар:
Біріншіден, ресурстарды бөлу бірнеше дербес компьютерлерге немесе басқа құрылғыларға бір дискіні (файлдық сервер), DVD-ROM дискісін, принтерлерді, плоттерлерді, сканерлерді және басқа жабдықты бөлісуге мүмкіндік береді, сол арқылы бір пайдаланушыға шығындар төмендейді.
Екіншіден, LVL қымбат тұратын перифериялық құрылғыларды бөлісуден басқа, қолданбалы бағдарламалық жасақтаманың желілік нұсқаларын ұқсас пайдалануға мүмкіндік береді.
Үшіншіден, жергілікті желі бір командада пайдаланушының өзара әрекеттесуінің жаңа формаларын ұсынады, мысалы, жалпы жобада жұмыс жасау.
Төртіншіден, жергілікті желілер әртүрлі қолданбалы жүйелер арасында (байланыс қызметтері, деректерді және бейнені деректерді беру, сөйлеу және т.б.) жалпы байланыс құралдарын пайдалануға мүмкіндік береді.
Жергілікті желінің үш принципі бар:
1) ашықтық, қосымша компьютерлер мен басқа құрылғыларды, сондай-ақ байланыс желілерін (арналарын) қолданыстағы желілік компоненттердің аппараттық және бағдарламалық жасақтамасын өзгертусіз қосу мүмкіндігі.
2) икемділік - кез-келген компьютердің немесе байланыс желісінің істен шығуы нәтижесінде құрылым өзгерген кезде өнімділікті сақтау
3) пайдаланушыларға минималды шығындармен талап етілетін қызмет сапасын қамтамасыз ететін тиімділік.
Жергілікті желі келесі айрықша ерекшеліктерге ие:
Деректерді берудің жоғары жылдамдығы (10 ГБ дейін), өткізу қабілеттілігі жоғары;
Төмен беріліс қателіктері (жоғары сапалы каналдар);
Мәліметтермен алмасуды басқарудың тиімді жоғары жылдамдығы механизмі;
Желіге қосылған компьютерлердің нақты саны. Қазіргі кезде кез-келген ұйымды оған орнатылған жергілікті желісіз елестету қиын, барлық ұйымдар өз жұмысын жергілікті желілердің көмегімен жаңартуға ұмтылуда.
Бұл курстық жоба бірнеше үйді қосу арқылы Gigabit Ethernet технологиясы негізінде жергілікті желіні құруды және Интернетке қосылуды ұйымдастыруды сипаттайды.
1.1 Желілік топологиялар
Топология дегеніміз - компьютерлерді жергілікті желіге физикалық түрде қосу тәсілі.
Компьютерлік желілерді құруда үш негізгі топология қолданылады:
Автобус топологиясы;
Жұлдыз топологиясы;
Сақина топологиясы.
Шина топологиясымен желі құрған кезде барлық компьютерлер бір кабельге қосылады (1.1-сурет). Терминаторлар оның ұштарында орналасуы керек. Бұл топология 10 Megabit 10Base-2 және 10Base-5 желілерін құру үшін қолданылады. Кабель ретінде коаксиалды кабельдер қолданылады.
1.1 сурет - Автобус топологиясы
Пассивті топология бір жалпы байланыс арнасын пайдалануға және оны уақытты бөлісу режимінде ұжымдық пайдалануға негізделген. Жалпы кабельді немесе екі терминатордың кез-келгенін бұзу осы терминаторлар (желі сегменті) арасындағы желі бөлімінің істен шығуына әкеледі. Қосылған құрылғылардың кез-келгенін ажырату желінің жұмысына әсер етпейді. Байланыс арнасының істен шығуы бүкіл желіні бұзады. Желідегі барлық компьютерлер тасымалдаушыны тыңдайды және көршілер арасындағы деректерді беруге қатыспайды. Мұндай желінің өткізу қабілеті жүктеме артқан сайын немесе түйіндер саны артқан сайын азаяды. Шинаның бөліктерін қосу үшін белсенді құрылғылар - сыртқы қуат көзі бар ретрансляторлар қолданыла алады.
Жұлдыз топологиясы әр компьютер хаб немесе қайталағыш (қайталағыш) немесе концентратор (хаб) деп аталатын құрылғының жеке портына жеке сыммен қосылады деп болжайды (1.2-сурет).
Сурет 1.2 - Жұлдыз топологиясы
Хабтар белсенді немесе пассивті болуы мүмкін. Егер құрылғы мен концентратор арасындағы байланыс үзілсе, қалған желі жұмысын жалғастырады. Рас, егер бұл құрылғы жалғыз сервер болса, онда жұмыс біршама қиын болады. Егер хаб істен шықса, желі жұмысын тоқтатады.
Бұл желілік топология желі элементтерінің зақымдануын іздеу кезінде өте пайдалы: кабельдер, желілік адаптерлер немесе қосқыштар. Жаңа құрылғыларды қосқанда, жұлдыз жалпы шиналар топологиясына қарағанда ыңғайлы. Сондай-ақ, 100 және 1000 Мбит желілері Жұлдыз топологиясы бойынша салынғанын ескеруге болады.
Сақина топологиясы - белсенді топология. Желідегі барлық компьютерлер тұйық шеңберге қосылған (1.3 сурет). Кабельдерді жұмыс станциялары арасында өткізу қиын және қымбат болуы мүмкін, егер олар сақинада болмаса, мысалы, сызықта болса. Желінің тасымалдаушысы ретінде бұралған жұп немесе оптикалық талшық қолданылады. Хабарламалар шеңбер бойымен таралады. Жұмыс орны басқа жұмыс станциясына ақпаратты беру құқығын алғаннан кейін ғана жібере алады (жетон), сондықтан соқтығысулар алынып тасталады. Ақпарат сақина айналасында бір жұмыс станциясынан екіншісіне беріледі, сондықтан бір компьютер істен шықса, арнайы шаралар қолданылмаса, бүкіл желі істен шығады.
Хабарламалардың таралу уақыты желідегі түйіндер санының өсуіне пропорционалды түрде артады. Сақинаның диаметріне ешқандай шектеулер жоқ, өйткені ол тек желідегі түйіндер арасындағы қашықтықпен анықталады.
Жоғарыда аталған желілік топологияларға қосымша деп аталатын. гибридті топологиялар: жұлдыз-шина, жұлдыз-сақина, жұлдыз-жұлдыз.
Сурет 1.3 - Сақина топологиясы
Қарастырылған үш негізгі, негізгі топологиядан басқа, желілік топология ағаш жиі қолданылады, оны бірнеше жұлдыздардың тіркесімі ретінде қарастыруға болады. Жұлдыз сияқты, ағаш белсенді, шынайы және пассивті болуы мүмкін. Белсенді ағашпен орталық компьютерлер бірнеше байланыс желілерін біріктіру орталықтарында, ал пассивті ағашпен, хабтармен (хабтармен) орналасқан.
Аралас топологиялар да жиі қолданылады, олардың арасында жұлдыз-шина және жұлдыз-сақина ең кең таралғаны. Жұлдызды автобус топологиясында шина мен пассивті жұлдыздың тіркесімі қолданылады. Бұл жағдайда жеке компьютерлер де, бүкіл шина сегменттері де концентраторға қосылады, яғни іс жүзінде желідегі барлық компьютерлерді қосқанда физикалық топология шина іске асырылады. Бұл топологияда бірнеше хабтарды өзара байланыстырып, магистральды шина деп құруға болады. Бұл жағдайда концентраторлардың әрқайсысына бөлек компьютерлер немесе автобус сегменттері қосылады. Осылайша, пайдаланушы шиналар мен жұлдыздар топологиясының артықшылықтарын икемді түрде біріктіре алады, сонымен қатар желіге қосылған компьютерлер санын оңай өзгерте алады.
Жұлдызды сақина топологиясы жағдайында компьютерлердің өзі сақинаға біріктірілмейді, бірақ олар өз кезегінде жұлдыз тәрізді қос байланыс сызықтары арқылы компьютерлер қосылатын арнайы хабтарға біріктіріледі. Іс жүзінде желідегі барлық компьютерлер тұйық циклге енеді, өйткені концентраторлар ішіндегі барлық байланыс желілері тұйық цикл құрайды. Бұл топология жұлдыз және сақина топологиясының артықшылықтарын біріктіруге мүмкіндік береді. Мысалы, концентраторлар желідегі барлық кабельді қосу нүктелерін бір жерде жинауға мүмкіндік береді.
Бұл дипломдық жобада келесі артықшылықтарға ие жұлдыз топологиясы қолданылады:
1. бір жұмыс станциясының істен шығуы бүкіл желінің жұмысына әсер етпейді;
2. желінің ауқымдылығы;
3. ақаулықтарды жою және желіні үзу;
4. желінің жоғары өнімділігі (дұрыс жобаланған жағдайда);
5. басқарудың икемді нұсқалары.
1.2 Кабельдік жүйе
Кабельді таңдау желі түріне және таңдалған топологияға байланысты. Стандартқа сәйкес келетін кабельдің физикалық сипаттамалары оны жасау кезінде белгіленеді, бұл кабельге қолданылатын белгілерден көрінеді. Нәтижесінде, бүгінде барлық желілер UTP және талшықты-оптикалық кабельдер негізінде жобаланған, коаксиалды кабель тек ерекше жағдайларда қолданылады, содан кейін, әдетте, сымдар шкафтарында төмен жылдамдықты стектерді ұйымдастырған кезде.
Бүгінгі күні жергілікті компьютерлік желілердің жобаларында кабельдердің үш түрі ғана тартылады (стандартты):
коаксиалды (екі түрі):
Жіңішке коаксиалды кабель
Қалың коаксиалды кабель
бұралған жұп (екі негізгі түрі):
Экрандалмаған бұралған жұп (UTP);
Қорғалған бұралған жұп (STP).
талшықты-оптикалық кабель (екі түрі):
Мультимодты кабель (талшықты-оптикалық кабель мультимод);
Бір режимді кабель (бір талшықты-оптикалық кабель).
Жақында коаксиалды кабель ең көп таралған кабель түрі болды. Бұл екі себепке байланысты: біріншіден, ол салыстырмалы түрде арзан, жеңіл, икемді және қолдануға оңай болды; екіншіден, коаксиалды кабельдің кең танымал болуы оны қауіпсіз және оңай орнатуға мүмкіндік берді.
Ең қарапайым коаксиалды кабель мыс өзегінен, оны қоршаған оқшаулағыштан, өрілген металл қалқаннан және сыртқы курткадан тұрады.
Егер кабельде металдан жасалған өрімнен басқа фольга қабаты болса, оны екі қабатты кабель деп атайды (1.4-сурет). Күшті интерференциялар болған жағдайда, сіз төрт қабатты экраны бар кабельді пайдалана аласыз, ол екі қабатты фольгадан және екі қабатты металдан өрілген.
Сурет 1.4 - Коаксиалды кабель құрылымы
Қалқан деп аталатын өру кәбілдер арқылы берілетін деректерді интерференция немесе шу деп аталатын сыртқы электромагниттік сигналдарды сіңіру арқылы қорғайды, сондықтан қалқан кедергілердің деректерді бұрмалауына жол бермейді.
Электр сигналдары өткізгіш арқылы беріледі. Өзек - бұл жалғыз сым немесе сымдардың орамы. Өзегі әдетте мыстан жасалған. Өткізгіш пен металл шілтер қол тигізбеуі керек, әйтпесе қысқа тұйықталу пайда болады және шу деректерді бұрмалайды.
Коаксиалды кабель шуылға төзімді, ондағы сигналдың әлсіреуі бұралған жұпқа қарағанда аз.
Әлсіреу - бұл кабель арқылы өткен кезде сигнал күшінің төмендеуі.
Жіңішке коаксиалды кабель - бұл диаметрі шамамен 5 мм болатын икемді кабель. Бұл желінің кез келген түріне қолданылады. T-коннекторын пайдаланып желілік адаптердің картасына тікелей қосылады.
Кабельдегі қосқыштар BNC қосқыштары деп аталады. Жіңішке коаксиалды кабель сигналды 185 м қашықтықта, оның кешіктірілген әлсіреуінсіз бере алады.
Жіңішке коаксиалды кабель RG-58 отбасы деп аталатын топқа жатады.Бұл отбасының негізгі айырмашылығы - мыс өзегі.
RG 58 U - қатты мыс өткізгіш.
RG 58 U - бұралған сымдар.
RG 58 C U - әскери стандарт.
RG 59 - кең жолақты тарату үшін қолданылады.
RG 62 - Archet желілерінде қолданылады.
Қалың коаксиалды кабель - бұл диаметрі шамамен 1 см болатын салыстырмалы түрде қатты кабель.Оны кейде Ethernet стандарты деп атайды, себебі кабельдің бұл түрі берілген желілік архитектураға арналған. Бұл кабельдің мыс өзегі жіңішке кабельдікіне қарағанда жуан, сондықтан одан әрі сигналдар тасымалдайды. Қалың кабельге қосылу үшін арнайы трансивер құрылғысы қолданылады.
Трансивер вампир тісі немесе пирсинг муфтасы деп аталатын арнайы қосқышпен жабдықталған. Ол оқшаулағыш қабатқа еніп, өткізгіш өзекпен жанасады. Трансиверді желілік адаптерге қосу үшін трансивер кабелін желілік картадағы AUI порт коннекторына жалғаңыз.
Бұралған жұп - бір-біріне бұралған екі оқшаулағыш мыс сымдар. Жіңішке кабельдің екі түрі бар: экрандалмаған бұралған жұп (UTP) және экрандалған бұралған жұп (STP) (1.5-сурет).

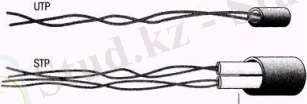

1.5 сурет - Экрандалмаған және экрандалған бұралған жұп
Бірнеше бұралған жұптар көбінесе бір қорғаныс қабығымен қоршалған. Мұндай кабельдегі олардың саны басқаша болуы мүмкін. Бұйралаушы сымдар көршілес жұптармен және басқа көздермен (қозғалтқыштар, трансформаторлар) туындаған электр шуынан арылуға мүмкіндік береді.
Экранды емес бұралған жұп (10 Base T спецификациясы) жергілікті желіде кеңінен қолданылады, сегменттің максималды ұзындығы 100м.
Экрандалмаған бұралған жұп 2 оқшауланған мыс сымнан тұрады. Кабельдің мақсатына байланысты ұзындық бірлігіндегі бұрылыстардың санын реттейтін бірнеше ерекшеліктер бар.
1) дәстүрлі телефон кабелі, ол тек сөйлеуді жеткізе алады.
2) 4 Мбит с дейінгі жылдамдықта деректерді жіберуге қабілетті кабель. 4 бұралған жұптан тұрады.
3) 10 Мбит с дейінгі жылдамдықта деректерді жіберуге қабілетті кабель. Бір метрге 9 бұрылыспен 4 бұралған жұптан тұрады.
4) 16 Мбит с дейінгі жылдамдықта деректерді жіберуге қабілетті кабель. 4 бұралған жұптан тұрады.
5) 100 Мбит с дейінгі жылдамдықта деректерді жіберуге қабілетті кабель. 4 бұралған мыс сымдарының жұптарынан тұрады.
Барлық типтегі кабельдердің бір ықтимал проблемасы - қиылысу.
Айқас жол - бұл көршілес сымдардағы сигналдардан туындаған айқас жол. Экрандалмаған бұралған жұп кабельдерге бұл кедергі ерекше әсер етеді. Олардың әсерін азайту үшін экран қолданылады.
Экранды бұралған жұп (STP) кабелінде қорғаныссыз бұралған жұп кабеліне қарағанда үлкен қорғанысты қамтамасыз ететін мыс өрімі бар. STP сымдарының жұптары фольгаға оралған. Нәтижесінде экрандалған бұралған жұп өте жақсы оқшаулануға ие, берілген деректерді сыртқы кедергілерден қорғайды.
Демек, STP UTP-ге қарағанда электрлік кедергілерге аз сезімтал және сигналдарды жоғары жылдамдықта және алыс қашықтықта бере алады.
Компьютерге бұралған жұпты қосу үшін RG-45 телефон қосқыштары қолданылады.
1.6 сурет - Талшықты-оптикалық кабельдің құрылымы
Талшықты-оптикалық кабельде цифрлық деректер оптикалық талшықтар бойымен модуляцияланған жарық импульсі түрінде таралады. Бұл салыстырмалы түрде сенімді (қауіпсіз) беру әдісі, өйткені электр сигналдары берілмейді. Сондықтан талшықты-оптикалық кабельді жасыру және деректерді ұстау мүмкін емес, олардан электр сигналдарын өткізетін кез-келген кабель иммунитетке ие емес.
Талшықты-оптикалық желілер үлкен көлемдегі деректерді өте жоғары жылдамдықпен жылжытуға арналған, өйткені олардағы сигнал іс жүзінде әлсіремейді немесе бұрмаланбайды.
Оптикалық талшық - бұл ядро деп аталатын, шыны қабатымен қапталған, ядроға қарағанда басқа сыну көрсеткішімен ерекшеленетін өте жұқа шыны цилиндр (1.6-сурет). Кейде талшық пластиктен жасалады, оны пайдалану оңай, бірақ әйнекпен салыстырғанда төмен өнімділігі бар.
Әрбір шыны талшық сигналдарды тек бір бағытта өткізеді, сондықтан кабель бөлек қосқыштары бар екі талшықтан тұрады. Олардың біреуі сигнал беру үшін, екіншісі қабылдау үшін қолданылады.
Талшықты-оптикалық кабель арқылы беру электрлік кедергілерге ұшырамайды және өте жоғары жылдамдықпен жүзеге асырылады (қазіргі уақытта 100 Мбит с дейін, теориялық мүмкін жылдамдық - 200000 Мбит с). Ол көптеген километрлерге мәліметтерді жібере алады.
Бұл дипломдық жоба 5E санатындағы бұралған жұпты және талшықты-оптикалық кабельді қолданады.
1.3 Гигабит Ethernet желілік технологиясы
Жергілікті желілердегі түйіндердің өзара әрекетін ұйымдастырған кезде негізгі рөл сілтеме деңгейінің хаттамасына жүктеледі. Алайда, деректер байланысының қабаты осы тапсырманы жеңуі үшін жергілікті желілердің құрылымы нақты болуы керек, мысалы, ең танымал деректер байланысы деңгейінің протоколы - Ethernet - барлық желілік түйіндерді жалпыға параллель қосуға арналған. олар үшін автобус - коаксиалды кабель бөлігі. Жергілікті желідегі компьютерлер арасындағы кабельдік қосылыстардың қарапайым құрылымдарын қолданудан тұратын бұл тәсіл 70-ші жылдардың екінші жартысында бірінші локальды желілерді жасаушылар қойған басты мақсатқа сәйкес келді. Бұл мақсат бір ғимаратта орналасқан бірнеше ондаған компьютерді компьютерлік желіге біріктірудің қарапайым және арзан шешімін табу болды.
Бұл технология өзінің практикалық қабілетін жоғалтты, өйткені қазіргі кезде әртүрлі ғимараттарда ғана емес, сонымен қатар әр түрлі аймақтарда орналасқан ондаған емес, жүздеген компьютерлер жергілікті желілерге қосылды. Сондықтан біз ақпарат берудің жоғары жылдамдығы мен сенімділігін таңдаймыз. Бұл талаптарды Gigabit Ethernet 1000Base-T технологиясы қанағаттандырады.
Gigabit Ethernet 1000Base-T бұралған жұптық және талшықты-оптикалық кабельге негізделген. Gigabit Ethernet 10 Мбит с және 100 Мбит с Ethernet-пен үйлесімді болғандықтан, бағдарламалық жасақтамаға, кабельдер мен оқытуға көп қаражат жұмсамай-ақ, осы технологияға көшу оңай.
Gigabit Ethernet - IEEE 802.3 Ethernet-тің кеңейтімі, ол CSMA CD үшін бірдей пакеттік құрылымды, форматты және қолдауды, толық дуплексті, ағынды басқаруды және тағы басқаларды қолданады, сонымен қатар теориялық 10 есе өнімділікті жақсартады.
CSMA CD (Carrier-Sense Multiple Access with Collision Detection) - бұл соқтығысуды басқарумен жергілікті компьютерлік желідегі жалпы тарату ортасына бірнеше рет қол жеткізу технологиясы. CSMA CD орталықтандырылмаған кездейсоқ әдістерге жатады. Ол әдеттегі Ethernet сияқты желілерде де, жоғары жылдамдықты желілерде де қолданылады (Fast Ethernet, Gigabit Ethernet).
Сонымен қатар CSMA CD схемасын қолданатын желілік хаттама деп аталады. CSMA CD хаттамасы OSI моделіндегі мәліметтер сілтемесі деңгейінде жұмыс істейді.
Тәжірибеде қолданылатын осы желілердің сипаттамалары мен қолдану салалары қолданылатын қол жетімділік әдісінің ерекшеліктерімен дәл байланысты. CSMA CD - бұл таза Carrier Sense Multiple Access (CSMA) модификациясы.
Егер кадрды беру кезінде жұмыс станциясы тарату ортасын иемденетін басқа сигналды анықтаса, ол берілісті тоқтатады, кептеліс сигналын жібереді және кездейсоқ уақытты күтеді (кері кетудің кідірісі деп аталады және кесілген екілік экспоненциалды артта қалумен табылған алгоритм) кадрды қайтадан жібермес бұрын.
Қақтығысты анықтау CSMA өнімділігін қақтығысты анықтағаннан кейін дереу беруді тоқтату және ретрансляция кезінде екінші соқтығысу ықтималдығын азайту арқылы қолданылады.
Соқтығысуды анықтау әдістері қолданылатын жабдыққа байланысты, бірақ Ethernet сияқты электрлік автобустарда соқтығысуды жіберілген және алынған ақпаратты салыстыру арқылы анықтауға болады. Егер ол өзгеше болса, онда тағы бір беріліс ағымдағыға қосылады (соқтығысу орын алды) және беріліс дереу тоқтатылады. Кептелу сигналы жіберіледі, ол барлық таратқыштардың уақытын ерікті түрде жіберуді кідіртеді, қайталап көру кезінде соқтығысу ықтималдығын төмендетеді.
1.4 Техникалық жабдық
Аппараттық құралдарды таңдауға ерекше назар аудару керек, жүйені кеңейту мүмкіндігі және оны жаңартудың қарапайымдылығы маңызды рөл атқарады, өйткені дәл осы уақытта ғана емес, сонымен бірге болашақта да қажетті өнімділікті қамтамасыз етуге мүмкіндік береді.
Берілген серверде қолдануға болатын жедел жадтың максималды көлемі, қуатты процессорды, сонымен қатар екінші процессорды орнату мүмкіндігі (егер сіз екі процессорлы конфигурацияны қолдайтын операциялық жүйені қолдануды жоспарласаңыз) . Осы серверде дискінің ішкі жүйесін қандай конфигурацияны қолдануға болатындығы туралы мәселе де маңызды, ең алдымен дискілердің көлемі қандай, олардың максималды саны.
Кез-келген сервердің маңызды параметрі оның сапалы және үздіксіз қуат көзі екендігі даусыз. Осыған байланысты серверде бірнеше (кем дегенде екі) қуат көзі бар-жоғын тексеру қажет. Әдетте бұл екі қуат көзі қатар жұмыс істейді, яғни. егер ол істен шықса, сервер басқа (қызмет көрсетуге болатын) қуат көзінен қуат алып, жұмысын жалғастырады. Бұл жағдайда оларды ыстық ауыстыру мүмкіндігі де болуы керек. Айтуға болмайды, үздіксіз қуат көзі қажет. Оның болуы электр қуаты өшкен жағдайда, ең болмағанда амалдық жүйені дұрыс өшіріп, серверді қосуға мүмкіндік береді.
Серверлердің жоғары сенімділігі жағдайдағы қажетті жылу алмасуды қамтамасыз етуге, маңызды компоненттердің температурасын бақылауға, бірқатар басқа параметрлерге бақылау жасауға және ішкі жүйелерді толық немесе ішінара қайталауға байланысты шаралар кешенін жүзеге асыру арқылы қол жеткізіледі.
Сондай-ақ, желінің қосымша аппараттық компоненттерін таңдауға назар аудару керек. Желілік жабдықты таңдау кезінде желілік топологияны және ол орындалатын кабельдік жүйені қарастырған жөн.
· Жабдықты стандарттау деңгейі және оның кең таралған бағдарламалық құралдармен үйлесімділігі;
· Ақпарат беру жылдамдығы және оны одан әрі арттыру мүмкіндігі;
· Мүмкін желілік топологиялар және олардың тіркесімдері (шина, пассивті жұлдыз, пассивті ағаш);
· Желідегі алмасуды бақылау әдісі (CSMA CD, толық дуплексті немесе маркер әдісі);
· Желілік кабельдің рұқсат етілген түрлері, оның максималды ұзындығы, кедергіден иммунитет;
· Нақты жабдықтың (желілік адаптерлер, трансиверлер, ретрансляторлар, концентраторлар, коммутаторлар) құны және техникалық сипаттамалары.
Серверге қойылатын минималды талаптар:
CPU AMD Athlon64 X2 6000+ 3.1GHz;
TCP IP Offload Engine желілік картасы бар қос NC37H желілік адаптері;
ЖЖҚ 8 ГБ;
HDD 2x500 ГБ Seagate Barracuda 7200 айн мин.
1.5 Бағдарламалық жасақтама
Компьютерлік желілердің бағдарламалық жасақтамасы үш компоненттен тұрады:
1) жұмыс станцияларында орнатылған дербес операциялық жүйелер (ОЖ);
2) кез-келген компьютерлік желінің негізі болып табылатын, арнайы серверлерде орнатылған желілік операциялық жүйелер;
3) желілік қосымшалар немесе желілік қызметтер.
Жұмыс станциялары үшін дербес операциялық жүйе ретінде, әдетте, қазіргі заманғы 32 биттік операциялық жүйелер қолданылады - Windows 9598, Windows 2000, Windows XP, Windows VISTA.
Компьютерлік желілерде желілік операциялық жүйелер ретінде мыналар қолданылады:
Novell-ден NetWare ОЖ;
Microsoft желілік операциялық жүйелері (Windows NT, Microsoft Windows 2000 Server, Windows Server 2003, Windows Server 2008)
Windows Server 2008 негізгі үш артықшылықты ұсынады:
1) бақылау жақсартылған
Windows Server 2008 жүйесі сіздің серверіңізді және желілік инфрақұрылымыңызды жақсы басқаруға және бірінші кезектегі міндеттерді шешуге бағыттауға мүмкіндік береді:
Серверлерді конфигурациялау және бақылау үшін бірыңғай интерфейсті және күнделікті операцияларды автоматтандыру мүмкіндігін қамтамасыз ететін жаңа құралдармен жеңілдетілген АТ инфрақұрылымын басқару.
Тек сізге қажет рөлдер мен мүмкіндіктерді қолдану арқылы Windows Server 2008 орнатуды және басқаруды жетілдіріңіз және басқарыңыз. Серверлерді конфигурациялау осалдықтарды азайтады және бағдарламалық жасақтаманың жаңартуларына деген қажеттілікті азайтады, нәтижесінде тұрақты қызмет көрсету оңай болады.
Физикалық және виртуалды түрде сіздің серверлік ортаңыздың ағымдағы күйі туралы визуалды түсінік беретін қуатты диагностиканың көмегімен ақаулықтарды табыңыз және шешіңіз.
Филиал серверлері сияқты қашықтағы серверлерді жақсы басқару. Сервер әкімшілігі мен деректердің репликациясын оңтайландыру арқылы сіз өзіңіздің пайдаланушыларыңызға жақсы қызмет көрсете аласыз және басқарудың кейбір бас ауыруын жоя аласыз.
Веб-серверлеріңізді қосымшалар мен қызметтерге арналған қуатты веб-платформа Internet Information Services 7.0 көмегімен оңай басқарыңыз. Бұл модульдік платформа қарапайым басқару интерфейсіне және интеграцияланған веб-сервис күйін басқаруға, хосттың өзара әрекеттесуін қатаң бақылауға және бірқатар қауіпсіздік жақсартуларына ие.
Advanced Group Policy көмегімен пайдаланушы параметрлерін жақсы басқару.
2) икемділіктің жоғарылауы
Windows Server 2008-дегі келесі мүмкіндіктер сіздің үнемі өзгеріп отыратын бизнес қажеттіліктеріңізге сәйкес икемді және динамикалық деректер орталықтарын құруға мүмкіндік береді.
Бірнеше операциялық жүйелердің бір серверінде виртуалдандыруға арналған технологиялар (Windows, Linux және т.б.). Осы технологиялармен және қарапайым, икемді лицензиялау саясатымен сіз енді виртуалдандырудың, оның ішінде экономикалық тиімділіктің артықшылықтарын оңай пайдалана аласыз.
Орталықтандырылған қосымшалар және қашықтан жарияланған қосымшалардың жіксіз интеграциясы. Сонымен қатар, VPN-ді қолданбай, брандмауэр арқылы қашықтағы қосымшаларға қосылу мүмкіндігі туралы айта кету керек - бұл олардың орналасуына қарамастан, пайдаланушылардың қажеттіліктеріне тез жауап беруге мүмкіндік береді.
Орналастырудың жаңа нұсқаларының кең ауқымы.
Икемді және функционалды қосымшалар қызметкерлерді бір-бірімен және мәліметтермен байланыстырады, осылайша ақпараттың көрінуіне, бөлісуіне және өңделуіне мүмкіндік береді.
Қолданыстағы ортамен өзара әрекеттесу.
Өмірлік циклде қолдау көрсететін дамыған және белсенді қоғамдастық.
3) Жақсартылған қорғаныс
Windows Server 2008 операциялық жүйенің және жалпы қоршаған ортаның қауіпсіздігін күшейтеді, соның негізінде сіз өзіңіздің бизнесіңізді дамыта аласыз. Windows Server серверлерді, желілерді, деректерді және пайдаланушының есептік жазбаларын келесілер арқылы істен шығудан және енуден қорғайды.
Жақсартылған қауіпсіздік функциялары сервер ядросының осалдығын азайтады, осылайша сервер ортасының сенімділігі мен қауіпсіздігін арттырады.
Желілік қатынасты қорғау технологиясы қазіргі қауіпсіздік саясатының талаптарына сәйкес келмейтін компьютерлерді оқшаулай алады. Қауіпсіздікке сәйкестікті қамтамасыз ету мүмкіндігі сіздің желіңізді қорғаудың күшті құралы болып табылады.
Желілік функциялардың басқарылуын және қауіпсіздігін жақсартатын жетілдірілген интеллектуалды ережелер мен саясатты жазу шешімдері саясатқа негізделген желілерді құруға мүмкіндік береді.
Қауіпсіздік контекстіндегі пайдаланушыларға ғана қол жеткізуге мүмкіндік беретін және аппараттық құрал істен шыққан кезде жоғалуының алдын алатын деректерді қорғау.
Жаңа аутентификация архитектурасы бар пайдаланушы тіркелгісін басқарумен зиянды бағдарламадан қорғау.
Жүйенің тұрақтылығын жоғарылату, қол жетімділікті жоғалту ықтималдығын азайту, жұмыс нәтижелері, уақыт, деректер және бақылау.
Жергілікті желілерді пайдаланушылар үшін желілік қызметтердің жиынтығы үлкен қызығушылық тудырады, оның көмегімен ол желідегі компьютерлердің тізімін қарауға, қашықтағы файлды оқуға, басқа принтерде құжатты басып шығаруға мүмкіндік алады. желідегі компьютер немесе пошта хабарламасын жіберу.
Желілік қызметтерді іске асыруды бағдарламалық қамтамасыз ету (бағдарламалық құралдар) жүзеге асырады. Файлдық және баспа қызметтерін операциялық жүйелер, ал қалған қызметтерді желілік қосымша немесе қосымшалар ұсынады. Дәстүрлі желілік қызметтерге мыналар жатады: Telnet, FTP, HTTP, SMTP, POP-3.
Telnet қызметі Telnet протоколы арқылы серверге қолданушы байланысын ұйымдастыруға мүмкіндік береді.
FTP қызметі веб-серверлерден файлдарды тасымалдауды қамтамасыз етеді. Бұл қызметті веб-браузерлер ұсынады (Internet Explorer, Mozilla Firefox, Opera және т.б.)
TTP - бұл веб-беттерді (веб-сайттарды) қарауға арналған, желілік қосымшалармен қамтамасыз етілген қызмет: Internet Explorer, Mozilla Firefox, Opera және т.б.
SMTP, POP-3 - кіріс және шығыс электрондық пошта қызметтері. Олар пошта қосымшалары арқылы жүзеге асырылады: Outlook Express, The Bat және т.б.
Сондай-ақ, серверде вирусқа қарсы бағдарлама қажет. ESET NOD32 Smart Security Business Edition - бұл барлық типтегі ұйымдар үшін сервер мен жұмыс бекетін кешенді қорғауды қамтамасыз ететін жаңа интеграцияланған шешім.
Бұл шешім спам-спам және тікелей жұмыс станциясында қолдануға болатын жеке брандмауэр функцияларын қамтиды.
ESET NOD32 Smart Security Business Edition Windows, Novell Netware және Linux FreeBSD файл серверлеріне белгілі және белгісіз вирустардан, құрттардан, трояндардан, шпиондық бағдарламалардан және басқа Интернет қатерлерінен қорғауды қамтамасыз етеді. Бұл шешім қол жетімді сканерлеуді, сұраныс бойынша сканерлеуді және автоматты түрде жаңартуды қамтиды.
ESET NOD32 Smart Security Business Edition құрамында ESET Remote Administrator бар, ол корпоративті желілік ортада немесе WAN желілерінде жаңартулар мен орталықтандырылған басқаруды қамтамасыз етеді. Шешім өткізу қабілеттілігін азайту кезінде жүйелер мен желілер үшін оңтайлы өнімділікті қамтамасыз етеді.
Шешім кез-келген компанияға қажет функционалдылық пен икемділікке ие:
1) Серверге орнату. ESET NOD32 Smart Security корпоративті клиенттеріне арналған нұсқаны серверде де, жұмыс станцияларында да орнатуға болады. Бұл, әсіресе, бәсекеге қабілеттілігін сақтағысы келетін компаниялар үшін өте маңызды, өйткені серверлер әдеттегі жұмыс станциялары сияқты шабуылдарға осал. Егер серверлер қорғалмаған болса, жалғыз вирус бүкіл жүйені зақымдауы мүмкін.
2) Қашықтан басқару. ESET Remote Administrator көмегімен сіз өзіңіздің қауіпсіздік бағдарламалық жасақтамаңызды әлемнің кез келген нүктесінен бақылай және басқара аласыз. Бұл фактор географиялық бөлінген компаниялар үшін, сондай-ақ қашықтан жұмыс істегісі келетін немесе көшіп жүрген жүйелік әкімшілер үшін ерекше маңызды.
Айна мүмкіндігі. ESET NOD32 Mirror мүмкіндігі АТ әкімшісіне ішкі жаңарту серверін құру арқылы желінің өткізу қабілетін шектеуге мүмкіндік береді. Нәтижесінде қарапайым пайдаланушыларға жаңартуларды алу үшін желіге қосылудың қажеті жоқ, бұл ресурстарды үнемдеуге ғана емес, сонымен қатар ақпараттық құрылымның жалпы осалдығын азайтуға мүмкіндік береді.
1.6 Қысқа желілік жоспар
Кесте 1.1 - Жабдықтардың қысқаша сипаттамасы
2.Жергілікті желінің физикалық құрылысы және Интернетке қосылуды ұйымдастыру
2.1 Желілік жабдық
2.1.1 Белсенді жабдық
Осы курстық жобада келесі жабдықтар қолданылады:
D-сілтеме DGS-3200-16 қосқышы;
D-сілтеме DGS-3100-24 қосқышы;
D-сілтеме DFL-1600 маршрутизаторы;
1000 Мбит с D-Link DMC-810SC түрлендіргіші;
Сервер IBM System x3400 M2 7837PBQ.
Сурет 2.1 - D-сілтеме DGS-3200-16 қосқышы
Жалпы сипаттамалары
Құрылғының түрі қосқыш
Сонда бар
Қосымша ұяшықтардың саны
интерфейстер 2
Бақылау
Консоль порты Сонда бар
Веб-интерфейс Сонда бар
Telnet қолдауы Сонда бар
SNMP қолдауы Сонда бар
Қосымша
IPv6 қолдау Сонда бар
Стандарттарды қолдау Auto MDI MDIX, Jumbo Frame, IEEE 802.1p (басымдылық белгілері), IEEE 802.1q (VLAN), IEEE 802.1d (Spanning Tree), IEEE 802.1s (Бірнеше созылатын ағаш)
Өлшемдері (WxHxD) 280 x 43 x 180 мм
16 x Ethernet порттарының саны 101001000
қосқыш Мбит с
32 Гбит с
MAC мекенжай кестесінің өлшемі 8192
Маршрутизатор
IGMP v1
Сурет 2.2 - D-сілтеме DGS-3100-24 қосқышы
Жалпы сипаттамалары
Құрылғының түрі қосқыш
Сөреге орнатуға болады Сонда бар
Қосымша интерфейстерге арналған слоттар саны 4
Бақылау
Консоль порты Сонда бар
Веб-интерфейс Сонда бар
Telnet қолдауы Сонда бар
SNMP қолдауы Сонда бар
Қосымша
Стандарттарды қолдау Auto MDI MDIX, Jumbo Frame, IEEE 802.1p (басымдылық белгілері), IEEE 802.1q (VLAN), IEEE 802.1d (Spanning Tree), IEEE 802.1s (Бірнеше созылатын ағаш)
Өлшемдері (WxHxD) 440 x 44 x 210 мм
Салмақ 3,04 кг
қосымша ақпарат 4 аралас 1000BASE-T SFP порттары
24 x Ethernet порттарының саны 101001000
қосқыш Мбит с
Стек қолдау Сонда бар
Ішкі өткізу қабілеті 68 Гбит с
MAC мекенжай кестесінің өлшемі 8192
Маршрутизатор
Динамикалық бағыттау хаттамалары IGMP v1
2.3 сурет - D-сілтеме DFL-1600 маршрутизаторы
Жалпы сипаттамалары
Құрылғының түрі маршрутизатор
Бақылау
Консоль порты Сонда бар
Веб-интерфейс Сонда бар
Telnet қолдауы Сонда бар
SNMP қолдауы Сонда бар
Қосымша
Стандарттарды қолдау IEEE 802.1q (VLAN)
Өлшемдері (WxHxD) 440 x 44 x 254 мм
қосымша ақпарат 6 пайдаланушының Gigabit Ethernet порттары
Порттардың саны 5 x Ethernet 101001000
қосқыш Мбит с
Маршрутизатор
Брандмауэр Сонда бар
НАТ Сонда бар
DHCP сервері Сонда бар
Динамикалық хаттамалар
маршруттау IGMP v1, IGMP v2, IGMP v3, OSPF
VPN туннелін қолдау иә (1200 туннель)
2.4 сурет - 1000 Мбит с D-Link DMC-805G түрлендіргіші
Жалпы сипаттамалары
1000BASE-T және 1000BASE-SX LX (SFP mini GBIC қабылдағыш-трансивері) арасындағы медианы түрлендірудің бір арнасы;
· IEEE 802.3ab 1000BASE-T, IEEE802.3z 1000BASE-SX LX Gigabit Ethernet стандарттарымен үйлесімді;
· Алдыңғы панельдегі күй көрсеткіштері;
LLCF қолдауы (сілтемені жоғалтуды алға жылжыту, сілтеме арқылы өту);
· Оптикалық порт үшін дуплексті және авто-келісімді қолдайды;
Fiber (автоматты қолмен), LLR (Enable Disable) параметрлерін орнатуға арналған DIP қосқышы;
· FX портына арналған LLR (Link Loss Return) қолдау;
· ДМС-1000 шассиінде жеке қондырғы немесе қондырғы ретінде пайдалану;
· DMC-1002 шассиіне орнатылған кезде DMC-1002 басқару модулі арқылы екі орта үшін де дуплексті арналық күйді бақылау;
· Дуплексті режимді мәжбүрлеп орнату, FX үшін LLR қосу өшіру, DMC-1000 шассиінің DMC-1002 басқару модулі арқылы порттарды қосу өшіру;
· Канал жылдамдығымен мәліметтер беру;
· Шассиде орнатылған кезде жедел айырбастау;
Өлшемдері (өңдеу) 120 x 88 x 25 мм
Салмақ Б.з.д. 305 ж
Жұмыс температурасы 0 ° -тан 40 ° C дейін
Сақтау температурасы -25 ° -дан 75 ° C дейін
Ылғалдылық 10% -дан 95% конденсациясыз
Сурет 2.5 - Server IBM System x3400 M2 7837PBQ
Сервер сипаттамалары
Орталық Есептеуіш Бөлім Intel Xeon төрт ядролы
Серия E5520
Процессор жиілігі бірақ 2260 МГц
Процессорлардың саны 1 (+1 қосымша)
Жүйелік шинаның жиілігі 1066 МГц
Екінші деңгейдегі кэш (L2C) 8 Mb
Чипсет Intel 5500
ЖЖҚ мөлшері 12 Гб
Максималды жедел жады 96 Гб
RAM слоттары 12
ЖЖҚ түрі DDR3
Чипсет бейне Кірістірілген
Бейне жадының өлшемі 146 Mb
Қатты дискілер саны 3
Қатты дискінің өлшемі 0 Гб
Дискілердің максималды саны 8
Қатты диск контроллері M5015
Оптикалық диск жетектері DVD +- RW
Желілік интерфейс 2x гигабиттік Ethernet
Сыртқы енгізу-шығару порттары 8хUSB порттары (алты сыртқы, екі ішкі), қос порт
Монтаж түрі Мұнара
Қуат көзі 920 (x2) W
Максималды сома
қуат көздері 2
Өлшемдері (өңдеу) 100 x 580 x 380 мм
Салмақ 33 кг
Кепілдік 3 жыл
қосымша ақпарат Пернетақта + тышқан
Қосымша керек-жарақтар (бөлек тапсырыс беріледі) IBM System x3400 M2 7837PBQ серверлері
2.1.2 Пассивті жабдық
Пассивті жабдық желілердің физикалық инфрақұрылымын құрайды (патч панельдері, розеткалар, тіректер, қоршаулар, кабельдер, кабельдік каналдар, науалар және т.б.). Байланыс арналарының өткізу қабілеті мен сапасы көбінесе кабельдік жүйенің сапасына байланысты, сондықтан физикалық деректерді тасымалдаушыларды тексеру үшін осы саладағы білікті персоналдың бақылауындағы күрделі және қымбат жабдықты пайдалану керек.
2.2 Кабельдік жүйені есептеу
2.2.1 Негізгі магистральдің талшықты-оптикалық кабелінің ұзындығын есептеу
Курстық жобада сізге 4 үйді қосу керек. Себебі берілген қабаттар 5-ші, 12-ші және 14-ші қабаттарды құрайды, сондықтан негізгі талшықты-оптикалық кабельді әуе байланысы арқылы жүргізген тиімді.
Орталық электр элементі мен болат кабелі бар тіректер мен ғимараттар арасындағы негізгі магистралді тоқтату үшін арнайы өзін-өзі қамтамасыз ететін талшықты-оптикалық кабель қолданылады. Кабельдік тіректер арасындағы оңтайлы қашықтық 70-тен 150 метрге дейін.
Сурет 2.5 - Үйлердің орналасуы
Кесте 2.1 - Негізгі магистральдің талшықты-оптикалық кабелінің ұзындығын есептеу
Кабель бөлімі
Ұзындығы, м
Сегменттер саны
Шеткі ұзындық, м
1-2
105
1
136,5
2-3
75
1
97,5
3-4
190
1
247
4-5
100
1
130
5-6
75
1
97,5
Барлығы
708,5
2.2.2 Бұралған жұп ұзындығын есептеу
Кабельді едендер арқылы төсеу үшін көтергіштер қолданылады. Кіреберістерде. Кірулерде кабельді ораудың қажеті жоқ, себебі кіреберістер онша лас емес, температураның күрт төмендеуі мен ластану қаупі аз.
Шатырдағы коммутатордан қажетті қабатқа дейін бұралған жұп көтергіш бойымен қорғаныссыз жүреді, электр панелінен пәтерге, кабельдік каналдарда да, оларсыз да, қабырғаға жақшалармен жай бекітілген.
Сервер мен маршрутизатор 3-кіреберістің 5-ші қабатындағы No2 үйде тұрақты температурасы 30 ° C аспайтын жабық үй-жайда орналасқан.
Кесте 2.2 - үйлердегі бұралған жұптың ұзындығын есептеу
Ажыратқыштан тесікке дейінгі арақашықтық
Кабельдер саны
бір пәтерге, м
Қормен ұзындық, м
2
52
55
58
63
56
51
48
15
4
7
1952
2537,6
5
34
30
38
28
26
-
-
15
4
5
924
1201,2
7
42
45
48
53
46
41
38
15
4
7
1672
2173,6
8
34
30
38
28
26
-
-
15
5
5
1155
1501,5
5703
7413,9
2.3 Логикалық желіні құрылымдау
Коммутатор жұмыс істеп тұрған кезде әрбір логикалық сегменттің мәліметтерді тасымалдау ортасы тек осы сегментке тікелей қосылған компьютерлер үшін ортақ болып қалады. Коммутатор әртүрлі логикалық сегменттердің деректерді тасымалдау құралын қосады. Ол кадрларды логикалық сегменттер арасында қажет болған жағдайда ғана, яғни байланысатын компьютерлер әр түрлі сегменттерде болған кезде ғана өткізеді.
Желіні логикалық сегменттерге бөлу, егер желіде бірінші кезекте бір-бірімен байланысатын компьютерлер тобы болса, желінің өнімділігін жақсартады. Егер мұндай топтар болмаса, онда коммутаторларды желіге қосу тек желінің жалпы жұмысын нашарлатуы мүмкін, өйткені пакетті бір сегменттен екіншісіне ауыстыру туралы шешім қабылдау қосымша уақытты қажет етеді.
Алайда, тіпті орташа желінің өзінде мұндай топтар, әдетте, бар. Сондықтан оны логикалық сегменттерге бөлу өнімділікке үлкен пайда әкеледі - трафик топтар ішінде локализацияланып, олардың ортақ кабельдік жүйелеріне жүктеме айтарлықтай төмендейді.
Коммутаторлар кадрға қай мекен-жайға жіберілетіні туралы шешім қабылдайды, кадрға орналастырылған адресатқа талдау жасайды, сонымен қатар коммутатор порттарының біріне қосылған белгілі бір сегментке компьютердің тиесілігі туралы ақпарат негізінде желі конфигурациясы туралы ақпарат туралы ... Оған қосылған сегменттердің конфигурациясы туралы ақпаратты жинау және өңдеу үшін коммутатор үйрену кезеңінен өтуі керек, яғни ол арқылы өтетін трафикті зерттеу үшін өздігінен бірнеше алдын ала жұмыс жасау керек. Компьютерлердің сегменттерге тиесілігін анықтау рамкада тек адресат мекен-жайы ғана емес, сонымен қатар пакетті жасаған көздің мекен-жайы болғандықтан да мүмкін болады. Бастапқы адрес ақпаратын қолдана отырып, коммутатор порт нөмірлерін компьютер адрестерімен салыстырады. Желіні зерттеу процесінде көпір коммутатор өзінің порттарының кірістерінде пайда болатын кадрларды біраз уақыт қайталағыш ретінде жұмыс істеп, барлық басқа порттарға жібереді. Көпір коммутатор адрестердің сегменттерге жататынын білгеннен кейін, порттар арасындағы кадрларды беруді тек сегмент аралық тасымалдау жағдайында бастайды. Егер жаттығу аяқталғаннан кейін коммутатордың кірісінде белгісіз тағайындалған адресі бар кадр пайда болса, онда бұл кадр барлық порттарда қайталанатын болады.
Осындай жұмыс істейтін көпірлер ажыратқыштар әдетте мөлдір деп аталады, өйткені желіде мұндай көпірлер ажыратқыштардың пайда болуы оның түпкі түйіндеріне мүлдем көрінбейді. Бұл тек қарапайым концентраторлардан күрделі, сегменттелген конфигурацияларға ауысқанда бағдарламалық жасақтаманы өзгертуге жол бермейді.
Сегменттер арасы бойынша сегменттер арасындағы маршрут туралы толық ақпарат негізінде кадрларды тасымалдайтын көпірлер ажыратқыштардың тағы бір класы бар. Бұл ақпаратты кадрдың бастапқы станциясы кадрға жазады, сондықтан мұндай құрылғылар бастапқы бағыттау алгоритмін жүзеге асырады дейді. Көпірлерді ажыратқыштарды қайнар көзі маршрутизациясы кезінде желінің сегменттерге және желілік адаптерге бөлінуі туралы білуі керек, бұл жағдайда олардың бағдарламалық жасақтамасында кадрлар маршрутын таңдаумен айналысатын компонент болуы керек.
Мөлдір көпір ажыратқыштың жұмыс істеу принципінің қарапайымдылығы үшін сіз осы типтегі құрылғылардың көмегімен салынған желінің топологиясына қатысты шектеулермен төлем жасауыңыз керек - мұндай желілерде жабық маршруттар - циклдар болуы мүмкін емес. Көпір ауыстырып-қосқыш циклді желіде дұрыс жұмыс істей алмайды, бұл желінің циклды пакеттермен бітелуіне және өнімділіктің нашарлауына әкеледі.
Желілік конфигурациядағы циклдарды автоматты түрде тану үшін кеңейту ағашының алгоритмі (STA) жасалды. Бұл алгоритм көпірлерге ажыратқыштарға сілтеме ағашын бейімдеп құруға мүмкіндік береді, өйткені олар арнайы сынақ шеңберлерін пайдаланып сегменттердің сілтеме топологиясын үйренеді. Жабық ілмектер анықталған кезде кейбір сілтемелер артық деп жарияланады. Көпір қосқыш резервтік сілтемені тек негізгі сілтеме істен шыққан жағдайда ғана қолдана алады. Нәтижесінде, кеңейтілген ағаш алгоритмін қолдайтын көпірлер ажыратқыштар негізінде салынған желілерде белгілі бір қауіпсіздік шегі болады, бірақ мұндай желілерде бірнеше параллель сілтемелерді қолдану арқылы өнімділігін арттыру мүмкін емес.
2.4 Желідегі IP-адресация
IP-адрестердің 5 класы бар - A, B, C, D, E. IP мекен-жайдың белгілі бір классқа жатуы бірінші октеттің (W) мәнімен анықталады. Төменде бірінші октет пен адрес кластарының мәндерінің сәйкестігі көрсетілген.
Кесте 2.3 - IP мекенжай кластарының октеттерінің диапазоны
Алғашқы үш кластың IP-адрестері жеке түйіндер мен жеке желілерді шешуге арналған. Мұндай адрестер екі бөліктен тұрады - желі нөмірі және түйін нөмірі. Бұл схема пошта индексі схемасына ұқсас - аймақ үшін алғашқы үш таңбалы код, ал қалғандары облыстағы пошта бөлімшесі.
Екі деңгейлі схеманың артықшылығы айқын: бұл, біріншіден, маршруттауды қамтамасыз ету үшін қажет композициялық желі ішіндегі толығымен бөлек желілерді шешуге, екіншіден, бір желі ішіндегі түйіндерге басқа желілерге тәуелсіз сандарды тағайындауға мүмкіндік береді. Әрине, бір желіге жататын компьютерлерде бірдей желі нөмірімен IP-адрестер болуы керек.
Әр түрлі кластардың IP адрестері олардың мүмкін болатын мәндерін анықтайтын желілік және хосттық нөмірлердің биттік санымен ерекшеленеді. Келесі кестеде А, В және С класының IP мекенжайларының негізгі сипаттамалары келтірілген.
Кесте 2.4 - IP сипаттамалары - А, В және С сыныптарының адрестері
Мысалы, IP мекен-жайы 213.128.193.154 С класының мекен-жайы болып табылады және 213.128.193.0 желісінде ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
КМҚК Радиотехника және байланыс колледжі
Шығыс Қазақстан облыстық әкімдігінің білім беру басқармасы
Арнайы пәндердің пәндік-циклдік комиссиясы
Қорғауға жіберілді
АП ПЦК төрайымы
_______Қонақбаева Г.К.
___ маусым 2022ж.
ТҮСІНДІРМЕ ЖАЗБА
тақырып бойынша дипломдық жобаға:
Жергілікті желіні (LAN) жобалаудың бастапқы кезеңдері.Жергілікті желіні жобалау
Дипломдық жобаның авторы: Танирбергенова А.Б
қолы, күні инициалы,тегі
Дипломдық жобаны тағайындау РжБК.1306093.РБ.474.16.ДЖ.21
Мамандығы1306000 Радиоэлектроника және байланыс
номер,аты
Дипломдық жобаның жетекшісі: Қонақбаева Г.К.
қолы, күні инициалы, тегі
Бағасы____________
Семей қаласы, 2022 ж
Мазмұны
Кіріспе 3
1. Жалпы бөлім 4
1.1 Сымсыз 1G желісі. 4
1.2 Сымсыз 2G желісі. 5
1.3 Сымсыз 3G желісі. 7
1.4 Сымсыз 4G желісі. 8
1.5 Сымсыз 5G желісі. 10
2. Арнайы бөлім 16
2.1 5G -ге көшу қажеттілігі. 16
2.2 5G технологиясы 17
2.3 5G жаңа радио технологиясы 20
2.4 5G негізгі желі архитектурасы (Core Network) 22
2.5 5G Желілік қауіпсіздігі. 25
3. Жобалау бөлім 27
3.1 5G желілік параметрлері 27
3.2 LTЕ стандартының желілік архитектуралық жұмыстарының принциптері. LTЕ технологиясының негізгі параметрлері. 30
3.3 LTЕ стандартының желілік архитектурасы 33
3.4 LTЕ технологиясының радиожиілік спектрі. 34
3.5 Төменгі арна 36
3.6 Жоғарғы арна 38
3.7 Қайталама деректер 40
3.8 LTЕ технологиясына талдау 41
3.9 5G желілерінің әсері 43
4. Экономикалық бөлім 44
4.1 Шекті жол берілетін шығындарды есептеу (ШРШ) 44
4.2 COST 231 моделі бойынша BS қамту аймағын есептеу 47
4.3 5G NR жылдамдығын есептеу 48
5. Еңбекті қорғау және өртке қарсы қауіпсіздік жөніндегі іс-шаралар 49
5.1 Кәбіл төсеу. 49
5.2 Кәбіл кәрізінде, коллекторларда, тоннельдерде кәбіл төсеу. 50
5.3 Кәбіл құдықтарын желдету. 51
5.4 Жерасты қарау құрылғыларын жарықтандыру. 51
5.5 Оптикалық кәбілмен жұмыс істеген кезде қойылатын талаптар 54
Қорытынды 56
Қолданылған әдебиеттер 58
Кіріспе
Қазіргі қоғам постиндустриалды кезеңге аяқ басты, ол ақпараттың экономика мен қоғамды дамытудың маңызды ресурсына айналуымен сипатталады. Жоғары технологиялардың жалпы дамуына сәйкес, өмірдің барлық салаларын ақпараттандыруға негізгі үлесті компьютерлік технологиялар қосады.
Ақпараттық технологиялар дамуының қазіргі кезеңіне тән белгілердің бірін унификация немесе интеграция сөздерімен анықтауға болады. Аналогтық және сандық, телефондық және компьютерлік біріктірілген, сөйлеу, мәліметтер, аудио және видео сигналдар бір ағынға біріктірілген, техника мен өнер (мультимедия және гипермедиа) біртұтас технологияға біріктірілген. Бұл процестің екінші жағы - бөлісу немесе бөлісу. Бұл процестің ажырамас бөлігі компьютерлік желілерді дамыту болып табылады.
Компьютерлік желілер мәні бойынша бөлінген жүйелер. Мұндай жүйелердің басты ерекшелігі - көптеген мәліметтер орталықтарының болуы. Компьютерлік желілер немесе оларды компьютерлік желілер деп те атайды немесе деректерді беру желілері - қазіргі өркениеттің екі маңызды ғылыми-техникалық саласы - компьютерлік және телекоммуникациялық технологиялар эволюциясының логикалық нәтижесі. Бір жағынан, желілер - бұл компьютерлер тобы автоматты режимде мәліметтермен алмасып, өзара байланысты тапсырмалар тобын үнемі орындайтын үлестірілген есептеу жүйелерінің ерекше жағдайы. Екінші жағынан, компьютерлер мен мультиплекстеу әртүрлі телекоммуникациялық жүйелерде дамыды.
Жергілікті желіні құру
Жергілікті желі (LAN) немесе LAN - бұл жақын орналасқан бір немесе бірнеше ғимараттың орналасқан жерінде жылдамдығы жоғары мәліметтер байланысы арқылы байланысқан дербес компьютерлердің немесе перифериялық құрылғылардың тобы. Жергілікті желілерді салудағы басты міндет - бұл компанияның телекоммуникациялық инфрақұрылымын құру, бұл жүктелген міндеттерді барынша тиімді шешуді қамтамасыз етеді. Жеке дербес компьютерлерді жергілікті желіде біріктірудің бірқатар себептері бар:
Біріншіден, ресурстарды бөлу бірнеше дербес компьютерлерге немесе басқа құрылғыларға бір дискіні (файлдық сервер), DVD-ROM дискісін, принтерлерді, плоттерлерді, сканерлерді және басқа жабдықты бөлісуге мүмкіндік береді, сол арқылы бір пайдаланушыға шығындар төмендейді.
Екіншіден, LVL қымбат тұратын перифериялық құрылғыларды бөлісуден басқа, қолданбалы бағдарламалық жасақтаманың желілік нұсқаларын ұқсас пайдалануға мүмкіндік береді.
Үшіншіден, жергілікті желі бір командада пайдаланушының өзара әрекеттесуінің жаңа формаларын ұсынады, мысалы, жалпы жобада жұмыс жасау.
Төртіншіден, жергілікті желілер әртүрлі қолданбалы жүйелер арасында (байланыс қызметтері, деректерді және бейнені деректерді беру, сөйлеу және т.б.) жалпы байланыс құралдарын пайдалануға мүмкіндік береді.
Жергілікті желінің үш принципі бар:
1) ашықтық, қосымша компьютерлер мен басқа құрылғыларды, сондай-ақ байланыс желілерін (арналарын) қолданыстағы желілік компоненттердің аппараттық және бағдарламалық жасақтамасын өзгертусіз қосу мүмкіндігі.
2) икемділік - кез-келген компьютердің немесе байланыс желісінің істен шығуы нәтижесінде құрылым өзгерген кезде өнімділікті сақтау
3) пайдаланушыларға минималды шығындармен талап етілетін қызмет сапасын қамтамасыз ететін тиімділік.
Жергілікті желі келесі айрықша ерекшеліктерге ие:
Деректерді берудің жоғары жылдамдығы (10 ГБ дейін), өткізу қабілеттілігі жоғары;
Төмен беріліс қателіктері (жоғары сапалы каналдар);
Мәліметтермен алмасуды басқарудың тиімді жоғары жылдамдығы механизмі;
Желіге қосылған компьютерлердің нақты саны. Қазіргі кезде кез-келген ұйымды оған орнатылған жергілікті желісіз елестету қиын, барлық ұйымдар өз жұмысын жергілікті желілердің көмегімен жаңартуға ұмтылуда.
Бұл курстық жоба бірнеше үйді қосу арқылы Gigabit Ethernet технологиясы негізінде жергілікті желіні құруды және Интернетке қосылуды ұйымдастыруды сипаттайды.
1.1 Желілік топологиялар
Топология дегеніміз - компьютерлерді жергілікті желіге физикалық түрде қосу тәсілі.
Компьютерлік желілерді құруда үш негізгі топология қолданылады:
Автобус топологиясы;
Жұлдыз топологиясы;
Сақина топологиясы.
Шина топологиясымен желі құрған кезде барлық компьютерлер бір кабельге қосылады (1.1-сурет). Терминаторлар оның ұштарында орналасуы керек. Бұл топология 10 Megabit 10Base-2 және 10Base-5 желілерін құру үшін қолданылады. Кабель ретінде коаксиалды кабельдер қолданылады.
1.1 сурет - Автобус топологиясы
Пассивті топология бір жалпы байланыс арнасын пайдалануға және оны уақытты бөлісу режимінде ұжымдық пайдалануға негізделген. Жалпы кабельді немесе екі терминатордың кез-келгенін бұзу осы терминаторлар (желі сегменті) арасындағы желі бөлімінің істен шығуына әкеледі. Қосылған құрылғылардың кез-келгенін ажырату желінің жұмысына әсер етпейді. Байланыс арнасының істен шығуы бүкіл желіні бұзады. Желідегі барлық компьютерлер тасымалдаушыны тыңдайды және көршілер арасындағы деректерді беруге қатыспайды. Мұндай желінің өткізу қабілеті жүктеме артқан сайын немесе түйіндер саны артқан сайын азаяды. Шинаның бөліктерін қосу үшін белсенді құрылғылар - сыртқы қуат көзі бар ретрансляторлар қолданыла алады.
Жұлдыз топологиясы әр компьютер хаб немесе қайталағыш (қайталағыш) немесе концентратор (хаб) деп аталатын құрылғының жеке портына жеке сыммен қосылады деп болжайды (1.2-сурет).
Сурет 1.2 - Жұлдыз топологиясы
Хабтар белсенді немесе пассивті болуы мүмкін. Егер құрылғы мен концентратор арасындағы байланыс үзілсе, қалған желі жұмысын жалғастырады. Рас, егер бұл құрылғы жалғыз сервер болса, онда жұмыс біршама қиын болады. Егер хаб істен шықса, желі жұмысын тоқтатады.
Бұл желілік топология желі элементтерінің зақымдануын іздеу кезінде өте пайдалы: кабельдер, желілік адаптерлер немесе қосқыштар. Жаңа құрылғыларды қосқанда, жұлдыз жалпы шиналар топологиясына қарағанда ыңғайлы. Сондай-ақ, 100 және 1000 Мбит желілері Жұлдыз топологиясы бойынша салынғанын ескеруге болады.
Сақина топологиясы - белсенді топология. Желідегі барлық компьютерлер тұйық шеңберге қосылған (1.3 сурет). Кабельдерді жұмыс станциялары арасында өткізу қиын және қымбат болуы мүмкін, егер олар сақинада болмаса, мысалы, сызықта болса. Желінің тасымалдаушысы ретінде бұралған жұп немесе оптикалық талшық қолданылады. Хабарламалар шеңбер бойымен таралады. Жұмыс орны басқа жұмыс станциясына ақпаратты беру құқығын алғаннан кейін ғана жібере алады (жетон), сондықтан соқтығысулар алынып тасталады. Ақпарат сақина айналасында бір жұмыс станциясынан екіншісіне беріледі, сондықтан бір компьютер істен шықса, арнайы шаралар қолданылмаса, бүкіл желі істен шығады.
Хабарламалардың таралу уақыты желідегі түйіндер санының өсуіне пропорционалды түрде артады. Сақинаның диаметріне ешқандай шектеулер жоқ, өйткені ол тек желідегі түйіндер арасындағы қашықтықпен анықталады.
Жоғарыда аталған желілік топологияларға қосымша деп аталатын. гибридті топологиялар: жұлдыз-шина, жұлдыз-сақина, жұлдыз-жұлдыз.
Сурет 1.3 - Сақина топологиясы
Қарастырылған үш негізгі, негізгі топологиядан басқа, желілік топология ағаш жиі қолданылады, оны бірнеше жұлдыздардың тіркесімі ретінде қарастыруға болады. Жұлдыз сияқты, ағаш белсенді, шынайы және пассивті болуы мүмкін. Белсенді ағашпен орталық компьютерлер бірнеше байланыс желілерін біріктіру орталықтарында, ал пассивті ағашпен, хабтармен (хабтармен) орналасқан.
Аралас топологиялар да жиі қолданылады, олардың арасында жұлдыз-шина және жұлдыз-сақина ең кең таралғаны. Жұлдызды автобус топологиясында шина мен пассивті жұлдыздың тіркесімі қолданылады. Бұл жағдайда жеке компьютерлер де, бүкіл шина сегменттері де концентраторға қосылады, яғни іс жүзінде желідегі барлық компьютерлерді қосқанда физикалық топология шина іске асырылады. Бұл топологияда бірнеше хабтарды өзара байланыстырып, магистральды шина деп құруға болады. Бұл жағдайда концентраторлардың әрқайсысына бөлек компьютерлер немесе автобус сегменттері қосылады. Осылайша, пайдаланушы шиналар мен жұлдыздар топологиясының артықшылықтарын икемді түрде біріктіре алады, сонымен қатар желіге қосылған компьютерлер санын оңай өзгерте алады.
Жұлдызды сақина топологиясы жағдайында компьютерлердің өзі сақинаға біріктірілмейді, бірақ олар өз кезегінде жұлдыз тәрізді қос байланыс сызықтары арқылы компьютерлер қосылатын арнайы хабтарға біріктіріледі. Іс жүзінде желідегі барлық компьютерлер тұйық циклге енеді, өйткені концентраторлар ішіндегі барлық байланыс желілері тұйық цикл құрайды. Бұл топология жұлдыз және сақина топологиясының артықшылықтарын біріктіруге мүмкіндік береді. Мысалы, концентраторлар желідегі барлық кабельді қосу нүктелерін бір жерде жинауға мүмкіндік береді.
Бұл дипломдық жобада келесі артықшылықтарға ие жұлдыз топологиясы қолданылады:
1. бір жұмыс станциясының істен шығуы бүкіл желінің жұмысына әсер етпейді;
2. желінің ауқымдылығы;
3. ақаулықтарды жою және желіні үзу;
4. желінің жоғары өнімділігі (дұрыс жобаланған жағдайда);
5. басқарудың икемді нұсқалары.
1.2 Кабельдік жүйе
Кабельді таңдау желі түріне және таңдалған топологияға байланысты. Стандартқа сәйкес келетін кабельдің физикалық сипаттамалары оны жасау кезінде белгіленеді, бұл кабельге қолданылатын белгілерден көрінеді. Нәтижесінде, бүгінде барлық желілер UTP және талшықты-оптикалық кабельдер негізінде жобаланған, коаксиалды кабель тек ерекше жағдайларда қолданылады, содан кейін, әдетте, сымдар шкафтарында төмен жылдамдықты стектерді ұйымдастырған кезде.
Бүгінгі күні жергілікті компьютерлік желілердің жобаларында кабельдердің үш түрі ғана тартылады (стандартты):
коаксиалды (екі түрі):
Жіңішке коаксиалды кабель
Қалың коаксиалды кабель
бұралған жұп (екі негізгі түрі):
Экрандалмаған бұралған жұп (UTP);
Қорғалған бұралған жұп (STP).
талшықты-оптикалық кабель (екі түрі):
Мультимодты кабель (талшықты-оптикалық кабель мультимод);
Бір режимді кабель (бір талшықты-оптикалық кабель).
Жақында коаксиалды кабель ең көп таралған кабель түрі болды. Бұл екі себепке байланысты: біріншіден, ол салыстырмалы түрде арзан, жеңіл, икемді және қолдануға оңай болды; екіншіден, коаксиалды кабельдің кең танымал болуы оны қауіпсіз және оңай орнатуға мүмкіндік берді.
Ең қарапайым коаксиалды кабель мыс өзегінен, оны қоршаған оқшаулағыштан, өрілген металл қалқаннан және сыртқы курткадан тұрады.
Егер кабельде металдан жасалған өрімнен басқа фольга қабаты болса, оны екі қабатты кабель деп атайды (1.4-сурет). Күшті интерференциялар болған жағдайда, сіз төрт қабатты экраны бар кабельді пайдалана аласыз, ол екі қабатты фольгадан және екі қабатты металдан өрілген.
Сурет 1.4 - Коаксиалды кабель құрылымы
Қалқан деп аталатын өру кәбілдер арқылы берілетін деректерді интерференция немесе шу деп аталатын сыртқы электромагниттік сигналдарды сіңіру арқылы қорғайды, сондықтан қалқан кедергілердің деректерді бұрмалауына жол бермейді.
Электр сигналдары өткізгіш арқылы беріледі. Өзек - бұл жалғыз сым немесе сымдардың орамы. Өзегі әдетте мыстан жасалған. Өткізгіш пен металл шілтер қол тигізбеуі керек, әйтпесе қысқа тұйықталу пайда болады және шу деректерді бұрмалайды.
Коаксиалды кабель шуылға төзімді, ондағы сигналдың әлсіреуі бұралған жұпқа қарағанда аз.
Әлсіреу - бұл кабель арқылы өткен кезде сигнал күшінің төмендеуі.
Жіңішке коаксиалды кабель - бұл диаметрі шамамен 5 мм болатын икемді кабель. Бұл желінің кез келген түріне қолданылады. T-коннекторын пайдаланып желілік адаптердің картасына тікелей қосылады.
Кабельдегі қосқыштар BNC қосқыштары деп аталады. Жіңішке коаксиалды кабель сигналды 185 м қашықтықта, оның кешіктірілген әлсіреуінсіз бере алады.
Жіңішке коаксиалды кабель RG-58 отбасы деп аталатын топқа жатады.Бұл отбасының негізгі айырмашылығы - мыс өзегі.
RG 58 U - қатты мыс өткізгіш.
RG 58 U - бұралған сымдар.
RG 58 C U - әскери стандарт.
RG 59 - кең жолақты тарату үшін қолданылады.
RG 62 - Archet желілерінде қолданылады.
Қалың коаксиалды кабель - бұл диаметрі шамамен 1 см болатын салыстырмалы түрде қатты кабель.Оны кейде Ethernet стандарты деп атайды, себебі кабельдің бұл түрі берілген желілік архитектураға арналған. Бұл кабельдің мыс өзегі жіңішке кабельдікіне қарағанда жуан, сондықтан одан әрі сигналдар тасымалдайды. Қалың кабельге қосылу үшін арнайы трансивер құрылғысы қолданылады.
Трансивер вампир тісі немесе пирсинг муфтасы деп аталатын арнайы қосқышпен жабдықталған. Ол оқшаулағыш қабатқа еніп, өткізгіш өзекпен жанасады. Трансиверді желілік адаптерге қосу үшін трансивер кабелін желілік картадағы AUI порт коннекторына жалғаңыз.
Бұралған жұп - бір-біріне бұралған екі оқшаулағыш мыс сымдар. Жіңішке кабельдің екі түрі бар: экрандалмаған бұралған жұп (UTP) және экрандалған бұралған жұп (STP) (1.5-сурет).
1.5 сурет - Экрандалмаған және экрандалған бұралған жұп
Бірнеше бұралған жұптар көбінесе бір қорғаныс қабығымен қоршалған. Мұндай кабельдегі олардың саны басқаша болуы мүмкін. Бұйралаушы сымдар көршілес жұптармен және басқа көздермен (қозғалтқыштар, трансформаторлар) туындаған электр шуынан арылуға мүмкіндік береді.
Экранды емес бұралған жұп (10 Base T спецификациясы) жергілікті желіде кеңінен қолданылады, сегменттің максималды ұзындығы 100м.
Экрандалмаған бұралған жұп 2 оқшауланған мыс сымнан тұрады. Кабельдің мақсатына байланысты ұзындық бірлігіндегі бұрылыстардың санын реттейтін бірнеше ерекшеліктер бар.
1) дәстүрлі телефон кабелі, ол тек сөйлеуді жеткізе алады.
2) 4 Мбит с дейінгі жылдамдықта деректерді жіберуге қабілетті кабель. 4 бұралған жұптан тұрады.
3) 10 Мбит с дейінгі жылдамдықта деректерді жіберуге қабілетті кабель. Бір метрге 9 бұрылыспен 4 бұралған жұптан тұрады.
4) 16 Мбит с дейінгі жылдамдықта деректерді жіберуге қабілетті кабель. 4 бұралған жұптан тұрады.
5) 100 Мбит с дейінгі жылдамдықта деректерді жіберуге қабілетті кабель. 4 бұралған мыс сымдарының жұптарынан тұрады.
Барлық типтегі кабельдердің бір ықтимал проблемасы - қиылысу.
Айқас жол - бұл көршілес сымдардағы сигналдардан туындаған айқас жол. Экрандалмаған бұралған жұп кабельдерге бұл кедергі ерекше әсер етеді. Олардың әсерін азайту үшін экран қолданылады.
Экранды бұралған жұп (STP) кабелінде қорғаныссыз бұралған жұп кабеліне қарағанда үлкен қорғанысты қамтамасыз ететін мыс өрімі бар. STP сымдарының жұптары фольгаға оралған. Нәтижесінде экрандалған бұралған жұп өте жақсы оқшаулануға ие, берілген деректерді сыртқы кедергілерден қорғайды.
Демек, STP UTP-ге қарағанда электрлік кедергілерге аз сезімтал және сигналдарды жоғары жылдамдықта және алыс қашықтықта бере алады.
Компьютерге бұралған жұпты қосу үшін RG-45 телефон қосқыштары қолданылады.
1.6 сурет - Талшықты-оптикалық кабельдің құрылымы
Талшықты-оптикалық кабельде цифрлық деректер оптикалық талшықтар бойымен модуляцияланған жарық импульсі түрінде таралады. Бұл салыстырмалы түрде сенімді (қауіпсіз) беру әдісі, өйткені электр сигналдары берілмейді. Сондықтан талшықты-оптикалық кабельді жасыру және деректерді ұстау мүмкін емес, олардан электр сигналдарын өткізетін кез-келген кабель иммунитетке ие емес.
Талшықты-оптикалық желілер үлкен көлемдегі деректерді өте жоғары жылдамдықпен жылжытуға арналған, өйткені олардағы сигнал іс жүзінде әлсіремейді немесе бұрмаланбайды.
Оптикалық талшық - бұл ядро деп аталатын, шыны қабатымен қапталған, ядроға қарағанда басқа сыну көрсеткішімен ерекшеленетін өте жұқа шыны цилиндр (1.6-сурет). Кейде талшық пластиктен жасалады, оны пайдалану оңай, бірақ әйнекпен салыстырғанда төмен өнімділігі бар.
Әрбір шыны талшық сигналдарды тек бір бағытта өткізеді, сондықтан кабель бөлек қосқыштары бар екі талшықтан тұрады. Олардың біреуі сигнал беру үшін, екіншісі қабылдау үшін қолданылады.
Талшықты-оптикалық кабель арқылы беру электрлік кедергілерге ұшырамайды және өте жоғары жылдамдықпен жүзеге асырылады (қазіргі уақытта 100 Мбит с дейін, теориялық мүмкін жылдамдық - 200000 Мбит с). Ол көптеген километрлерге мәліметтерді жібере алады.
Бұл дипломдық жоба 5E санатындағы бұралған жұпты және талшықты-оптикалық кабельді қолданады.
1.3 Гигабит Ethernet желілік технологиясы
Жергілікті желілердегі түйіндердің өзара әрекетін ұйымдастырған кезде негізгі рөл сілтеме деңгейінің хаттамасына жүктеледі. Алайда, деректер байланысының қабаты осы тапсырманы жеңуі үшін жергілікті желілердің құрылымы нақты болуы керек, мысалы, ең танымал деректер байланысы деңгейінің протоколы - Ethernet - барлық желілік түйіндерді жалпыға параллель қосуға арналған. олар үшін автобус - коаксиалды кабель бөлігі. Жергілікті желідегі компьютерлер арасындағы кабельдік қосылыстардың қарапайым құрылымдарын қолданудан тұратын бұл тәсіл 70-ші жылдардың екінші жартысында бірінші локальды желілерді жасаушылар қойған басты мақсатқа сәйкес келді. Бұл мақсат бір ғимаратта орналасқан бірнеше ондаған компьютерді компьютерлік желіге біріктірудің қарапайым және арзан шешімін табу болды.
Бұл технология өзінің практикалық қабілетін жоғалтты, өйткені қазіргі кезде әртүрлі ғимараттарда ғана емес, сонымен қатар әр түрлі аймақтарда орналасқан ондаған емес, жүздеген компьютерлер жергілікті желілерге қосылды. Сондықтан біз ақпарат берудің жоғары жылдамдығы мен сенімділігін таңдаймыз. Бұл талаптарды Gigabit Ethernet 1000Base-T технологиясы қанағаттандырады.
Gigabit Ethernet 1000Base-T бұралған жұптық және талшықты-оптикалық кабельге негізделген. Gigabit Ethernet 10 Мбит с және 100 Мбит с Ethernet-пен үйлесімді болғандықтан, бағдарламалық жасақтамаға, кабельдер мен оқытуға көп қаражат жұмсамай-ақ, осы технологияға көшу оңай.
Gigabit Ethernet - IEEE 802.3 Ethernet-тің кеңейтімі, ол CSMA CD үшін бірдей пакеттік құрылымды, форматты және қолдауды, толық дуплексті, ағынды басқаруды және тағы басқаларды қолданады, сонымен қатар теориялық 10 есе өнімділікті жақсартады.
CSMA CD (Carrier-Sense Multiple Access with Collision Detection) - бұл соқтығысуды басқарумен жергілікті компьютерлік желідегі жалпы тарату ортасына бірнеше рет қол жеткізу технологиясы. CSMA CD орталықтандырылмаған кездейсоқ әдістерге жатады. Ол әдеттегі Ethernet сияқты желілерде де, жоғары жылдамдықты желілерде де қолданылады (Fast Ethernet, Gigabit Ethernet).
Сонымен қатар CSMA CD схемасын қолданатын желілік хаттама деп аталады. CSMA CD хаттамасы OSI моделіндегі мәліметтер сілтемесі деңгейінде жұмыс істейді.
Тәжірибеде қолданылатын осы желілердің сипаттамалары мен қолдану салалары қолданылатын қол жетімділік әдісінің ерекшеліктерімен дәл байланысты. CSMA CD - бұл таза Carrier Sense Multiple Access (CSMA) модификациясы.
Егер кадрды беру кезінде жұмыс станциясы тарату ортасын иемденетін басқа сигналды анықтаса, ол берілісті тоқтатады, кептеліс сигналын жібереді және кездейсоқ уақытты күтеді (кері кетудің кідірісі деп аталады және кесілген екілік экспоненциалды артта қалумен табылған алгоритм) кадрды қайтадан жібермес бұрын.
Қақтығысты анықтау CSMA өнімділігін қақтығысты анықтағаннан кейін дереу беруді тоқтату және ретрансляция кезінде екінші соқтығысу ықтималдығын азайту арқылы қолданылады.
Соқтығысуды анықтау әдістері қолданылатын жабдыққа байланысты, бірақ Ethernet сияқты электрлік автобустарда соқтығысуды жіберілген және алынған ақпаратты салыстыру арқылы анықтауға болады. Егер ол өзгеше болса, онда тағы бір беріліс ағымдағыға қосылады (соқтығысу орын алды) және беріліс дереу тоқтатылады. Кептелу сигналы жіберіледі, ол барлық таратқыштардың уақытын ерікті түрде жіберуді кідіртеді, қайталап көру кезінде соқтығысу ықтималдығын төмендетеді.
1.4 Техникалық жабдық
Аппараттық құралдарды таңдауға ерекше назар аудару керек, жүйені кеңейту мүмкіндігі және оны жаңартудың қарапайымдылығы маңызды рөл атқарады, өйткені дәл осы уақытта ғана емес, сонымен бірге болашақта да қажетті өнімділікті қамтамасыз етуге мүмкіндік береді.
Берілген серверде қолдануға болатын жедел жадтың максималды көлемі, қуатты процессорды, сонымен қатар екінші процессорды орнату мүмкіндігі (егер сіз екі процессорлы конфигурацияны қолдайтын операциялық жүйені қолдануды жоспарласаңыз) . Осы серверде дискінің ішкі жүйесін қандай конфигурацияны қолдануға болатындығы туралы мәселе де маңызды, ең алдымен дискілердің көлемі қандай, олардың максималды саны.
Кез-келген сервердің маңызды параметрі оның сапалы және үздіксіз қуат көзі екендігі даусыз. Осыған байланысты серверде бірнеше (кем дегенде екі) қуат көзі бар-жоғын тексеру қажет. Әдетте бұл екі қуат көзі қатар жұмыс істейді, яғни. егер ол істен шықса, сервер басқа (қызмет көрсетуге болатын) қуат көзінен қуат алып, жұмысын жалғастырады. Бұл жағдайда оларды ыстық ауыстыру мүмкіндігі де болуы керек. Айтуға болмайды, үздіксіз қуат көзі қажет. Оның болуы электр қуаты өшкен жағдайда, ең болмағанда амалдық жүйені дұрыс өшіріп, серверді қосуға мүмкіндік береді.
Серверлердің жоғары сенімділігі жағдайдағы қажетті жылу алмасуды қамтамасыз етуге, маңызды компоненттердің температурасын бақылауға, бірқатар басқа параметрлерге бақылау жасауға және ішкі жүйелерді толық немесе ішінара қайталауға байланысты шаралар кешенін жүзеге асыру арқылы қол жеткізіледі.
Сондай-ақ, желінің қосымша аппараттық компоненттерін таңдауға назар аудару керек. Желілік жабдықты таңдау кезінде желілік топологияны және ол орындалатын кабельдік жүйені қарастырған жөн.
· Жабдықты стандарттау деңгейі және оның кең таралған бағдарламалық құралдармен үйлесімділігі;
· Ақпарат беру жылдамдығы және оны одан әрі арттыру мүмкіндігі;
· Мүмкін желілік топологиялар және олардың тіркесімдері (шина, пассивті жұлдыз, пассивті ағаш);
· Желідегі алмасуды бақылау әдісі (CSMA CD, толық дуплексті немесе маркер әдісі);
· Желілік кабельдің рұқсат етілген түрлері, оның максималды ұзындығы, кедергіден иммунитет;
· Нақты жабдықтың (желілік адаптерлер, трансиверлер, ретрансляторлар, концентраторлар, коммутаторлар) құны және техникалық сипаттамалары.
Серверге қойылатын минималды талаптар:
CPU AMD Athlon64 X2 6000+ 3.1GHz;
TCP IP Offload Engine желілік картасы бар қос NC37H желілік адаптері;
ЖЖҚ 8 ГБ;
HDD 2x500 ГБ Seagate Barracuda 7200 айн мин.
1.5 Бағдарламалық жасақтама
Компьютерлік желілердің бағдарламалық жасақтамасы үш компоненттен тұрады:
1) жұмыс станцияларында орнатылған дербес операциялық жүйелер (ОЖ);
2) кез-келген компьютерлік желінің негізі болып табылатын, арнайы серверлерде орнатылған желілік операциялық жүйелер;
3) желілік қосымшалар немесе желілік қызметтер.
Жұмыс станциялары үшін дербес операциялық жүйе ретінде, әдетте, қазіргі заманғы 32 биттік операциялық жүйелер қолданылады - Windows 9598, Windows 2000, Windows XP, Windows VISTA.
Компьютерлік желілерде желілік операциялық жүйелер ретінде мыналар қолданылады:
Novell-ден NetWare ОЖ;
Microsoft желілік операциялық жүйелері (Windows NT, Microsoft Windows 2000 Server, Windows Server 2003, Windows Server 2008)
Windows Server 2008 негізгі үш артықшылықты ұсынады:
1) бақылау жақсартылған
Windows Server 2008 жүйесі сіздің серверіңізді және желілік инфрақұрылымыңызды жақсы басқаруға және бірінші кезектегі міндеттерді шешуге бағыттауға мүмкіндік береді:
Серверлерді конфигурациялау және бақылау үшін бірыңғай интерфейсті және күнделікті операцияларды автоматтандыру мүмкіндігін қамтамасыз ететін жаңа құралдармен жеңілдетілген АТ инфрақұрылымын басқару.
Тек сізге қажет рөлдер мен мүмкіндіктерді қолдану арқылы Windows Server 2008 орнатуды және басқаруды жетілдіріңіз және басқарыңыз. Серверлерді конфигурациялау осалдықтарды азайтады және бағдарламалық жасақтаманың жаңартуларына деген қажеттілікті азайтады, нәтижесінде тұрақты қызмет көрсету оңай болады.
Физикалық және виртуалды түрде сіздің серверлік ортаңыздың ағымдағы күйі туралы визуалды түсінік беретін қуатты диагностиканың көмегімен ақаулықтарды табыңыз және шешіңіз.
Филиал серверлері сияқты қашықтағы серверлерді жақсы басқару. Сервер әкімшілігі мен деректердің репликациясын оңтайландыру арқылы сіз өзіңіздің пайдаланушыларыңызға жақсы қызмет көрсете аласыз және басқарудың кейбір бас ауыруын жоя аласыз.
Веб-серверлеріңізді қосымшалар мен қызметтерге арналған қуатты веб-платформа Internet Information Services 7.0 көмегімен оңай басқарыңыз. Бұл модульдік платформа қарапайым басқару интерфейсіне және интеграцияланған веб-сервис күйін басқаруға, хосттың өзара әрекеттесуін қатаң бақылауға және бірқатар қауіпсіздік жақсартуларына ие.
Advanced Group Policy көмегімен пайдаланушы параметрлерін жақсы басқару.
2) икемділіктің жоғарылауы
Windows Server 2008-дегі келесі мүмкіндіктер сіздің үнемі өзгеріп отыратын бизнес қажеттіліктеріңізге сәйкес икемді және динамикалық деректер орталықтарын құруға мүмкіндік береді.
Бірнеше операциялық жүйелердің бір серверінде виртуалдандыруға арналған технологиялар (Windows, Linux және т.б.). Осы технологиялармен және қарапайым, икемді лицензиялау саясатымен сіз енді виртуалдандырудың, оның ішінде экономикалық тиімділіктің артықшылықтарын оңай пайдалана аласыз.
Орталықтандырылған қосымшалар және қашықтан жарияланған қосымшалардың жіксіз интеграциясы. Сонымен қатар, VPN-ді қолданбай, брандмауэр арқылы қашықтағы қосымшаларға қосылу мүмкіндігі туралы айта кету керек - бұл олардың орналасуына қарамастан, пайдаланушылардың қажеттіліктеріне тез жауап беруге мүмкіндік береді.
Орналастырудың жаңа нұсқаларының кең ауқымы.
Икемді және функционалды қосымшалар қызметкерлерді бір-бірімен және мәліметтермен байланыстырады, осылайша ақпараттың көрінуіне, бөлісуіне және өңделуіне мүмкіндік береді.
Қолданыстағы ортамен өзара әрекеттесу.
Өмірлік циклде қолдау көрсететін дамыған және белсенді қоғамдастық.
3) Жақсартылған қорғаныс
Windows Server 2008 операциялық жүйенің және жалпы қоршаған ортаның қауіпсіздігін күшейтеді, соның негізінде сіз өзіңіздің бизнесіңізді дамыта аласыз. Windows Server серверлерді, желілерді, деректерді және пайдаланушының есептік жазбаларын келесілер арқылы істен шығудан және енуден қорғайды.
Жақсартылған қауіпсіздік функциялары сервер ядросының осалдығын азайтады, осылайша сервер ортасының сенімділігі мен қауіпсіздігін арттырады.
Желілік қатынасты қорғау технологиясы қазіргі қауіпсіздік саясатының талаптарына сәйкес келмейтін компьютерлерді оқшаулай алады. Қауіпсіздікке сәйкестікті қамтамасыз ету мүмкіндігі сіздің желіңізді қорғаудың күшті құралы болып табылады.
Желілік функциялардың басқарылуын және қауіпсіздігін жақсартатын жетілдірілген интеллектуалды ережелер мен саясатты жазу шешімдері саясатқа негізделген желілерді құруға мүмкіндік береді.
Қауіпсіздік контекстіндегі пайдаланушыларға ғана қол жеткізуге мүмкіндік беретін және аппараттық құрал істен шыққан кезде жоғалуының алдын алатын деректерді қорғау.
Жаңа аутентификация архитектурасы бар пайдаланушы тіркелгісін басқарумен зиянды бағдарламадан қорғау.
Жүйенің тұрақтылығын жоғарылату, қол жетімділікті жоғалту ықтималдығын азайту, жұмыс нәтижелері, уақыт, деректер және бақылау.
Жергілікті желілерді пайдаланушылар үшін желілік қызметтердің жиынтығы үлкен қызығушылық тудырады, оның көмегімен ол желідегі компьютерлердің тізімін қарауға, қашықтағы файлды оқуға, басқа принтерде құжатты басып шығаруға мүмкіндік алады. желідегі компьютер немесе пошта хабарламасын жіберу.
Желілік қызметтерді іске асыруды бағдарламалық қамтамасыз ету (бағдарламалық құралдар) жүзеге асырады. Файлдық және баспа қызметтерін операциялық жүйелер, ал қалған қызметтерді желілік қосымша немесе қосымшалар ұсынады. Дәстүрлі желілік қызметтерге мыналар жатады: Telnet, FTP, HTTP, SMTP, POP-3.
Telnet қызметі Telnet протоколы арқылы серверге қолданушы байланысын ұйымдастыруға мүмкіндік береді.
FTP қызметі веб-серверлерден файлдарды тасымалдауды қамтамасыз етеді. Бұл қызметті веб-браузерлер ұсынады (Internet Explorer, Mozilla Firefox, Opera және т.б.)
TTP - бұл веб-беттерді (веб-сайттарды) қарауға арналған, желілік қосымшалармен қамтамасыз етілген қызмет: Internet Explorer, Mozilla Firefox, Opera және т.б.
SMTP, POP-3 - кіріс және шығыс электрондық пошта қызметтері. Олар пошта қосымшалары арқылы жүзеге асырылады: Outlook Express, The Bat және т.б.
Сондай-ақ, серверде вирусқа қарсы бағдарлама қажет. ESET NOD32 Smart Security Business Edition - бұл барлық типтегі ұйымдар үшін сервер мен жұмыс бекетін кешенді қорғауды қамтамасыз ететін жаңа интеграцияланған шешім.
Бұл шешім спам-спам және тікелей жұмыс станциясында қолдануға болатын жеке брандмауэр функцияларын қамтиды.
ESET NOD32 Smart Security Business Edition Windows, Novell Netware және Linux FreeBSD файл серверлеріне белгілі және белгісіз вирустардан, құрттардан, трояндардан, шпиондық бағдарламалардан және басқа Интернет қатерлерінен қорғауды қамтамасыз етеді. Бұл шешім қол жетімді сканерлеуді, сұраныс бойынша сканерлеуді және автоматты түрде жаңартуды қамтиды.
ESET NOD32 Smart Security Business Edition құрамында ESET Remote Administrator бар, ол корпоративті желілік ортада немесе WAN желілерінде жаңартулар мен орталықтандырылған басқаруды қамтамасыз етеді. Шешім өткізу қабілеттілігін азайту кезінде жүйелер мен желілер үшін оңтайлы өнімділікті қамтамасыз етеді.
Шешім кез-келген компанияға қажет функционалдылық пен икемділікке ие:
1) Серверге орнату. ESET NOD32 Smart Security корпоративті клиенттеріне арналған нұсқаны серверде де, жұмыс станцияларында да орнатуға болады. Бұл, әсіресе, бәсекеге қабілеттілігін сақтағысы келетін компаниялар үшін өте маңызды, өйткені серверлер әдеттегі жұмыс станциялары сияқты шабуылдарға осал. Егер серверлер қорғалмаған болса, жалғыз вирус бүкіл жүйені зақымдауы мүмкін.
2) Қашықтан басқару. ESET Remote Administrator көмегімен сіз өзіңіздің қауіпсіздік бағдарламалық жасақтамаңызды әлемнің кез келген нүктесінен бақылай және басқара аласыз. Бұл фактор географиялық бөлінген компаниялар үшін, сондай-ақ қашықтан жұмыс істегісі келетін немесе көшіп жүрген жүйелік әкімшілер үшін ерекше маңызды.
Айна мүмкіндігі. ESET NOD32 Mirror мүмкіндігі АТ әкімшісіне ішкі жаңарту серверін құру арқылы желінің өткізу қабілетін шектеуге мүмкіндік береді. Нәтижесінде қарапайым пайдаланушыларға жаңартуларды алу үшін желіге қосылудың қажеті жоқ, бұл ресурстарды үнемдеуге ғана емес, сонымен қатар ақпараттық құрылымның жалпы осалдығын азайтуға мүмкіндік береді.
1.6 Қысқа желілік жоспар
Кесте 1.1 - Жабдықтардың қысқаша сипаттамасы
2.Жергілікті желінің физикалық құрылысы және Интернетке қосылуды ұйымдастыру
2.1 Желілік жабдық
2.1.1 Белсенді жабдық
Осы курстық жобада келесі жабдықтар қолданылады:
D-сілтеме DGS-3200-16 қосқышы;
D-сілтеме DGS-3100-24 қосқышы;
D-сілтеме DFL-1600 маршрутизаторы;
1000 Мбит с D-Link DMC-810SC түрлендіргіші;
Сервер IBM System x3400 M2 7837PBQ.
Сурет 2.1 - D-сілтеме DGS-3200-16 қосқышы
Жалпы сипаттамалары
Құрылғының түрі қосқыш
Сонда бар
Қосымша ұяшықтардың саны
интерфейстер 2
Бақылау
Консоль порты Сонда бар
Веб-интерфейс Сонда бар
Telnet қолдауы Сонда бар
SNMP қолдауы Сонда бар
Қосымша
IPv6 қолдау Сонда бар
Стандарттарды қолдау Auto MDI MDIX, Jumbo Frame, IEEE 802.1p (басымдылық белгілері), IEEE 802.1q (VLAN), IEEE 802.1d (Spanning Tree), IEEE 802.1s (Бірнеше созылатын ағаш)
Өлшемдері (WxHxD) 280 x 43 x 180 мм
16 x Ethernet порттарының саны 101001000
қосқыш Мбит с
32 Гбит с
MAC мекенжай кестесінің өлшемі 8192
Маршрутизатор
IGMP v1
Сурет 2.2 - D-сілтеме DGS-3100-24 қосқышы
Жалпы сипаттамалары
Құрылғының түрі қосқыш
Сөреге орнатуға болады Сонда бар
Қосымша интерфейстерге арналған слоттар саны 4
Бақылау
Консоль порты Сонда бар
Веб-интерфейс Сонда бар
Telnet қолдауы Сонда бар
SNMP қолдауы Сонда бар
Қосымша
Стандарттарды қолдау Auto MDI MDIX, Jumbo Frame, IEEE 802.1p (басымдылық белгілері), IEEE 802.1q (VLAN), IEEE 802.1d (Spanning Tree), IEEE 802.1s (Бірнеше созылатын ағаш)
Өлшемдері (WxHxD) 440 x 44 x 210 мм
Салмақ 3,04 кг
қосымша ақпарат 4 аралас 1000BASE-T SFP порттары
24 x Ethernet порттарының саны 101001000
қосқыш Мбит с
Стек қолдау Сонда бар
Ішкі өткізу қабілеті 68 Гбит с
MAC мекенжай кестесінің өлшемі 8192
Маршрутизатор
Динамикалық бағыттау хаттамалары IGMP v1
2.3 сурет - D-сілтеме DFL-1600 маршрутизаторы
Жалпы сипаттамалары
Құрылғының түрі маршрутизатор
Бақылау
Консоль порты Сонда бар
Веб-интерфейс Сонда бар
Telnet қолдауы Сонда бар
SNMP қолдауы Сонда бар
Қосымша
Стандарттарды қолдау IEEE 802.1q (VLAN)
Өлшемдері (WxHxD) 440 x 44 x 254 мм
қосымша ақпарат 6 пайдаланушының Gigabit Ethernet порттары
Порттардың саны 5 x Ethernet 101001000
қосқыш Мбит с
Маршрутизатор
Брандмауэр Сонда бар
НАТ Сонда бар
DHCP сервері Сонда бар
Динамикалық хаттамалар
маршруттау IGMP v1, IGMP v2, IGMP v3, OSPF
VPN туннелін қолдау иә (1200 туннель)
2.4 сурет - 1000 Мбит с D-Link DMC-805G түрлендіргіші
Жалпы сипаттамалары
1000BASE-T және 1000BASE-SX LX (SFP mini GBIC қабылдағыш-трансивері) арасындағы медианы түрлендірудің бір арнасы;
· IEEE 802.3ab 1000BASE-T, IEEE802.3z 1000BASE-SX LX Gigabit Ethernet стандарттарымен үйлесімді;
· Алдыңғы панельдегі күй көрсеткіштері;
LLCF қолдауы (сілтемені жоғалтуды алға жылжыту, сілтеме арқылы өту);
· Оптикалық порт үшін дуплексті және авто-келісімді қолдайды;
Fiber (автоматты қолмен), LLR (Enable Disable) параметрлерін орнатуға арналған DIP қосқышы;
· FX портына арналған LLR (Link Loss Return) қолдау;
· ДМС-1000 шассиінде жеке қондырғы немесе қондырғы ретінде пайдалану;
· DMC-1002 шассиіне орнатылған кезде DMC-1002 басқару модулі арқылы екі орта үшін де дуплексті арналық күйді бақылау;
· Дуплексті режимді мәжбүрлеп орнату, FX үшін LLR қосу өшіру, DMC-1000 шассиінің DMC-1002 басқару модулі арқылы порттарды қосу өшіру;
· Канал жылдамдығымен мәліметтер беру;
· Шассиде орнатылған кезде жедел айырбастау;
Өлшемдері (өңдеу) 120 x 88 x 25 мм
Салмақ Б.з.д. 305 ж
Жұмыс температурасы 0 ° -тан 40 ° C дейін
Сақтау температурасы -25 ° -дан 75 ° C дейін
Ылғалдылық 10% -дан 95% конденсациясыз
Сурет 2.5 - Server IBM System x3400 M2 7837PBQ
Сервер сипаттамалары
Орталық Есептеуіш Бөлім Intel Xeon төрт ядролы
Серия E5520
Процессор жиілігі бірақ 2260 МГц
Процессорлардың саны 1 (+1 қосымша)
Жүйелік шинаның жиілігі 1066 МГц
Екінші деңгейдегі кэш (L2C) 8 Mb
Чипсет Intel 5500
ЖЖҚ мөлшері 12 Гб
Максималды жедел жады 96 Гб
RAM слоттары 12
ЖЖҚ түрі DDR3
Чипсет бейне Кірістірілген
Бейне жадының өлшемі 146 Mb
Қатты дискілер саны 3
Қатты дискінің өлшемі 0 Гб
Дискілердің максималды саны 8
Қатты диск контроллері M5015
Оптикалық диск жетектері DVD +- RW
Желілік интерфейс 2x гигабиттік Ethernet
Сыртқы енгізу-шығару порттары 8хUSB порттары (алты сыртқы, екі ішкі), қос порт
Монтаж түрі Мұнара
Қуат көзі 920 (x2) W
Максималды сома
қуат көздері 2
Өлшемдері (өңдеу) 100 x 580 x 380 мм
Салмақ 33 кг
Кепілдік 3 жыл
қосымша ақпарат Пернетақта + тышқан
Қосымша керек-жарақтар (бөлек тапсырыс беріледі) IBM System x3400 M2 7837PBQ серверлері
2.1.2 Пассивті жабдық
Пассивті жабдық желілердің физикалық инфрақұрылымын құрайды (патч панельдері, розеткалар, тіректер, қоршаулар, кабельдер, кабельдік каналдар, науалар және т.б.). Байланыс арналарының өткізу қабілеті мен сапасы көбінесе кабельдік жүйенің сапасына байланысты, сондықтан физикалық деректерді тасымалдаушыларды тексеру үшін осы саладағы білікті персоналдың бақылауындағы күрделі және қымбат жабдықты пайдалану керек.
2.2 Кабельдік жүйені есептеу
2.2.1 Негізгі магистральдің талшықты-оптикалық кабелінің ұзындығын есептеу
Курстық жобада сізге 4 үйді қосу керек. Себебі берілген қабаттар 5-ші, 12-ші және 14-ші қабаттарды құрайды, сондықтан негізгі талшықты-оптикалық кабельді әуе байланысы арқылы жүргізген тиімді.
Орталық электр элементі мен болат кабелі бар тіректер мен ғимараттар арасындағы негізгі магистралді тоқтату үшін арнайы өзін-өзі қамтамасыз ететін талшықты-оптикалық кабель қолданылады. Кабельдік тіректер арасындағы оңтайлы қашықтық 70-тен 150 метрге дейін.
Сурет 2.5 - Үйлердің орналасуы
Кесте 2.1 - Негізгі магистральдің талшықты-оптикалық кабелінің ұзындығын есептеу
Кабель бөлімі
Ұзындығы, м
Сегменттер саны
Шеткі ұзындық, м
1-2
105
1
136,5
2-3
75
1
97,5
3-4
190
1
247
4-5
100
1
130
5-6
75
1
97,5
Барлығы
708,5
2.2.2 Бұралған жұп ұзындығын есептеу
Кабельді едендер арқылы төсеу үшін көтергіштер қолданылады. Кіреберістерде. Кірулерде кабельді ораудың қажеті жоқ, себебі кіреберістер онша лас емес, температураның күрт төмендеуі мен ластану қаупі аз.
Шатырдағы коммутатордан қажетті қабатқа дейін бұралған жұп көтергіш бойымен қорғаныссыз жүреді, электр панелінен пәтерге, кабельдік каналдарда да, оларсыз да, қабырғаға жақшалармен жай бекітілген.
Сервер мен маршрутизатор 3-кіреберістің 5-ші қабатындағы No2 үйде тұрақты температурасы 30 ° C аспайтын жабық үй-жайда орналасқан.
Кесте 2.2 - үйлердегі бұралған жұптың ұзындығын есептеу
Ажыратқыштан тесікке дейінгі арақашықтық
Кабельдер саны
бір пәтерге, м
Қормен ұзындық, м
2
52
55
58
63
56
51
48
15
4
7
1952
2537,6
5
34
30
38
28
26
-
-
15
4
5
924
1201,2
7
42
45
48
53
46
41
38
15
4
7
1672
2173,6
8
34
30
38
28
26
-
-
15
5
5
1155
1501,5
5703
7413,9
2.3 Логикалық желіні құрылымдау
Коммутатор жұмыс істеп тұрған кезде әрбір логикалық сегменттің мәліметтерді тасымалдау ортасы тек осы сегментке тікелей қосылған компьютерлер үшін ортақ болып қалады. Коммутатор әртүрлі логикалық сегменттердің деректерді тасымалдау құралын қосады. Ол кадрларды логикалық сегменттер арасында қажет болған жағдайда ғана, яғни байланысатын компьютерлер әр түрлі сегменттерде болған кезде ғана өткізеді.
Желіні логикалық сегменттерге бөлу, егер желіде бірінші кезекте бір-бірімен байланысатын компьютерлер тобы болса, желінің өнімділігін жақсартады. Егер мұндай топтар болмаса, онда коммутаторларды желіге қосу тек желінің жалпы жұмысын нашарлатуы мүмкін, өйткені пакетті бір сегменттен екіншісіне ауыстыру туралы шешім қабылдау қосымша уақытты қажет етеді.
Алайда, тіпті орташа желінің өзінде мұндай топтар, әдетте, бар. Сондықтан оны логикалық сегменттерге бөлу өнімділікке үлкен пайда әкеледі - трафик топтар ішінде локализацияланып, олардың ортақ кабельдік жүйелеріне жүктеме айтарлықтай төмендейді.
Коммутаторлар кадрға қай мекен-жайға жіберілетіні туралы шешім қабылдайды, кадрға орналастырылған адресатқа талдау жасайды, сонымен қатар коммутатор порттарының біріне қосылған белгілі бір сегментке компьютердің тиесілігі туралы ақпарат негізінде желі конфигурациясы туралы ақпарат туралы ... Оған қосылған сегменттердің конфигурациясы туралы ақпаратты жинау және өңдеу үшін коммутатор үйрену кезеңінен өтуі керек, яғни ол арқылы өтетін трафикті зерттеу үшін өздігінен бірнеше алдын ала жұмыс жасау керек. Компьютерлердің сегменттерге тиесілігін анықтау рамкада тек адресат мекен-жайы ғана емес, сонымен қатар пакетті жасаған көздің мекен-жайы болғандықтан да мүмкін болады. Бастапқы адрес ақпаратын қолдана отырып, коммутатор порт нөмірлерін компьютер адрестерімен салыстырады. Желіні зерттеу процесінде көпір коммутатор өзінің порттарының кірістерінде пайда болатын кадрларды біраз уақыт қайталағыш ретінде жұмыс істеп, барлық басқа порттарға жібереді. Көпір коммутатор адрестердің сегменттерге жататынын білгеннен кейін, порттар арасындағы кадрларды беруді тек сегмент аралық тасымалдау жағдайында бастайды. Егер жаттығу аяқталғаннан кейін коммутатордың кірісінде белгісіз тағайындалған адресі бар кадр пайда болса, онда бұл кадр барлық порттарда қайталанатын болады.
Осындай жұмыс істейтін көпірлер ажыратқыштар әдетте мөлдір деп аталады, өйткені желіде мұндай көпірлер ажыратқыштардың пайда болуы оның түпкі түйіндеріне мүлдем көрінбейді. Бұл тек қарапайым концентраторлардан күрделі, сегменттелген конфигурацияларға ауысқанда бағдарламалық жасақтаманы өзгертуге жол бермейді.
Сегменттер арасы бойынша сегменттер арасындағы маршрут туралы толық ақпарат негізінде кадрларды тасымалдайтын көпірлер ажыратқыштардың тағы бір класы бар. Бұл ақпаратты кадрдың бастапқы станциясы кадрға жазады, сондықтан мұндай құрылғылар бастапқы бағыттау алгоритмін жүзеге асырады дейді. Көпірлерді ажыратқыштарды қайнар көзі маршрутизациясы кезінде желінің сегменттерге және желілік адаптерге бөлінуі туралы білуі керек, бұл жағдайда олардың бағдарламалық жасақтамасында кадрлар маршрутын таңдаумен айналысатын компонент болуы керек.
Мөлдір көпір ажыратқыштың жұмыс істеу принципінің қарапайымдылығы үшін сіз осы типтегі құрылғылардың көмегімен салынған желінің топологиясына қатысты шектеулермен төлем жасауыңыз керек - мұндай желілерде жабық маршруттар - циклдар болуы мүмкін емес. Көпір ауыстырып-қосқыш циклді желіде дұрыс жұмыс істей алмайды, бұл желінің циклды пакеттермен бітелуіне және өнімділіктің нашарлауына әкеледі.
Желілік конфигурациядағы циклдарды автоматты түрде тану үшін кеңейту ағашының алгоритмі (STA) жасалды. Бұл алгоритм көпірлерге ажыратқыштарға сілтеме ағашын бейімдеп құруға мүмкіндік береді, өйткені олар арнайы сынақ шеңберлерін пайдаланып сегменттердің сілтеме топологиясын үйренеді. Жабық ілмектер анықталған кезде кейбір сілтемелер артық деп жарияланады. Көпір қосқыш резервтік сілтемені тек негізгі сілтеме істен шыққан жағдайда ғана қолдана алады. Нәтижесінде, кеңейтілген ағаш алгоритмін қолдайтын көпірлер ажыратқыштар негізінде салынған желілерде белгілі бір қауіпсіздік шегі болады, бірақ мұндай желілерде бірнеше параллель сілтемелерді қолдану арқылы өнімділігін арттыру мүмкін емес.
2.4 Желідегі IP-адресация
IP-адрестердің 5 класы бар - A, B, C, D, E. IP мекен-жайдың белгілі бір классқа жатуы бірінші октеттің (W) мәнімен анықталады. Төменде бірінші октет пен адрес кластарының мәндерінің сәйкестігі көрсетілген.
Кесте 2.3 - IP мекенжай кластарының октеттерінің диапазоны
Алғашқы үш кластың IP-адрестері жеке түйіндер мен жеке желілерді шешуге арналған. Мұндай адрестер екі бөліктен тұрады - желі нөмірі және түйін нөмірі. Бұл схема пошта индексі схемасына ұқсас - аймақ үшін алғашқы үш таңбалы код, ал қалғандары облыстағы пошта бөлімшесі.
Екі деңгейлі схеманың артықшылығы айқын: бұл, біріншіден, маршруттауды қамтамасыз ету үшін қажет композициялық желі ішіндегі толығымен бөлек желілерді шешуге, екіншіден, бір желі ішіндегі түйіндерге басқа желілерге тәуелсіз сандарды тағайындауға мүмкіндік береді. Әрине, бір желіге жататын компьютерлерде бірдей желі нөмірімен IP-адрестер болуы керек.
Әр түрлі кластардың IP адрестері олардың мүмкін болатын мәндерін анықтайтын желілік және хосттық нөмірлердің биттік санымен ерекшеленеді. Келесі кестеде А, В және С класының IP мекенжайларының негізгі сипаттамалары келтірілген.
Кесте 2.4 - IP сипаттамалары - А, В және С сыныптарының адрестері
Мысалы, IP мекен-жайы 213.128.193.154 С класының мекен-жайы болып табылады және 213.128.193.0 желісінде ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
