Бейнебақылау жүйесін жобалау

Жұмыс түрі: Дипломдық жұмыс
Тегін: Антиплагиат
Көлемі: 41 бет
Таңдаулыға:

АНДАТПА

Соңғы уақытқа дейін күзет және өрт сигнализациясы жүйелерінің негізгі кемшілігі объектілерді орталықтандырылған күзету үшін сымды телефон желілерін пайдалану болды. Бұл жүйелердің негізгі кемшіліктеріне қалалық телефон желілерінің тұрақсыз жұмысын, олардың физикалық қорғалуының төмендігін, телефондандырылмаған объектілерді күзету мүмкіндігінің жоқтығын жатқызуға болады. Сондықтан сымды күзет жүйелеріне балама ретінде радиоарналық күзет жүйелері пайда болды.
Дипломдық жұмыста GSM байланыс арналарын пайдаланатын бейнебақылау және сигнал берудің қазіргі заманғы жүйелері қарастырылады. GSM сигнализациясының және бейнебақылаудың артықшылықтары мен кемшіліктері көрсетілді. Негізгі сымсыз күзет жүйелеріне шолу жасалды, олардың мысалында ең жақсы жабдық таңдалынып, банкте қауіпсіздік жүйесін орнату үшін қолданылды. Gsm-арналарының негізінде қауіпсіздік жүйелерін ұйымдастыру үшін тиісті есептеулер жүргізілді.

АННОТАЦИЯ

До недавнего времени основным недостатком систем охранной и пожарной сигнализации было использование проводных телефонных линий для централизованной охраны объектов. К основным недостаткам этих систем можно отнести недостаточно устойчивую работу городских телефонных линий, их низкую физическую защищенность, отсутствие возможности охраны нетелефонизированных объектов. Поэтому в качестве альтернативы проводным охранным системам появились радиоканальные охранные системы.
В дипломном проекте рассматриваются современные системы видеонаблюдения и сигнализации, использующие GSM каналы связи. Рассмотрены достоинства и недостатки GSM сигнализации и видеонаблюдения. Дан обзор нескольких основных беспроводных систем охраны, на их примере выбрано лучшее оборудование, которое в дальнейшем было использовано для установления системы безопасности в банке. Проведены соответствующие расчеты для организации систем безопасности на основе gsm- каналов.

ANNOTATION

Until recently, the main drawback of security and fire alarm systems was the use of wired telephone lines for centralized protection of objects. The main disadvantages of these systems include the insufficiently stable operation of urban telephone lines, their low physical security, the lack of protection of non-telephone facilities. Therefore, radio-channel security systems appeared as an alternative to wired security systems.
The diploma project considers modern video surveillance and alarm systems using GSM communication channels. Advantages and disadvantages of GSM alarm and video surveillance are considered. An overview of several major wireless security systems, for example, selected best equipment, which was later used to establish security in the Bank. The corresponding calculations for the organization of security systems based on gsm - channels.

МАЗМҰНЫ

Кіріспе
9
1
Қауіпсіздік жүйесінің қазіргі жағдайы
10
1.1
GSM арнасын пайдаланатын қауіпсіздік жүйелеріне шолу
11
1.2
GSM арналарын қолданатын қауіпсіздік жүйелерін құру
12
1.3
Қолданыста бар барлық жүйелерге салыстырмалы талдау
14
1.3.1
Sapsan TERMO-BOX
15
1.3.2
Visonic GA - 1RS
17
1.3.3
Sapsan MMS 3G-CAM-GSM
18
1.4
Тапсырманы қою
19
2
Бейнебақылау жүйесін жобалау
20
2.1
GSM арнасының бөгеуілге төзімділігі мен бөгеуілге қорғанысына
талдау
20
2.2
Sapsan MMS 3G-CAM-GSM жабдығының таңдалымындағы
анализ
22
2.2.1
Sapsan MMS 3G-CAM-GSM жабдығының сипатындағы критикалық талдау
22
2.2.2
Конструктивті құрылғыға қойылатын талаптар және өнім құрамы
23
2.3
Sapsan IP CAM 1607i
24
2.4
Sapsan MMS 3G-CAM-GSM жабдығының техникалық деректері
26
2.5
ТОО Vertex Technology жабдықтарды жеткізуші компания
28
2.6
Монтаждау үшін Шинхан банктың сипаттамасы
28
2.7
Sapsan MMS 3G-CAM-GSM сигнализациялық жабдығының
техникалық монтажы
31
2.7.1
Сиреналарды, дабылды - іске қосу құрылғыларын және қабылдау
- бақылау аспаптарын монтаждау
32
2.7.2
Объектінің аймағын және жерін қорғауға арналған техникалық
құралдарды орнату
32
2.7.3
Дабылды техникалық құрылғыларды жерге қосу
33
3
Техникалық есеп
35
3.1
GSM сигналының қамту аймағын есептеу
35
3.2
Қорек көзі желісінің кабельдерін таңдау және шығындарын
есептеу
39
3.3
Температура ықпалын есептеу
41
3.4
Механикалық ықпалға есептеулер
44
Қорытынды
46
Қабылданған қысқартулар, терминдер тізбесі
47
Пайдаланылған әдебиеттер тізімі
48
А қосымшасы
49

КІРІСПЕ

Өзектілік және актуалдылық. Қазіргі таңда GSM күзету жүйесінің функцияналдығы жоғарылауда өйткені қазірдің өзінде үшінші буын желілерін пайдалану көптеген қосымша мүмкіндіктерді ашуда. Күзеттік бейнебақылау жүйесінің сапа шегі өсті сондықтан әлі де өндірушілер жабдықтың сапасын барынша жақсартуда және бейнебақыла удың прогрессивті технологиялық процестері тез қалыптасуда.
GSM каналын қолданатын қауіпсіздік жүйесін енгізу мен кіргізу маңызды мәселе болып табылады өйткені GSM басқалардан бейне сапасының жоғарылығымен және жоғарығы жылдамдығымен ерекшеленеді. Күзеттік бейнебақылау жүйесі видеорегистратор көмегімен объектілердің қозғалысы кезінде суретті видеоқызмет арқылы желіге беруге көмектеседі және күзетілетін аймақты бақылап тұрақты жазба жасайды.
Қауіпсіздік қызметінің сапалы жұмысы үшін Shinhan Bank - тың негізгі ғимаратына қауіпсіздік жабдықтарын орнату, қауіпсіздік саласындағы заманауй құрылғылар, бейнебақылау және дабылдау жүйесі басты зерттеу нысаны болып табылады.
Зерттеудің басты нысаны - GSM бейнебақылауын және дабылын Shinhan Bank - қа орнату болып табылады.
Заманауй көрсету құралдарының ішінде бейнебақылаудың өзінің артықшылықтары бар. Оларға тұрақты бақылау кезіндегі қылмыстық қол сұғушылықтарды анықтау, жалған дабылдың жоқтығы және жан - жағын толықтай бақылау мүмкіндігін жатқызса болады.
Істелінген жұмыстың көлемі мен құрылымы:
Бұл жұмыс кіріспеден, бес бөлімнен, қорытындыдан, қабылданған қысқартулаор тізбесі мен терминдерден және пайдаланылған әдебиеттер тізімінен тұрады.
Бірінші бөлімде қазіргі заманғы күзету немесе бақылау жүйесімен таныстырылу жүргізіледі;
Екінші бөлімде бақылау жүйесінің жабдықтарымен таныстырылу жүргізіледі және Shinhan Bank - қа бейнебақылау жүйесі мен дабылды орнату сипатталынады.
Үшінші бөлімде техникалық есеп жүргізіледі.

Қауіпсіздік жүйесінің қазіргі жағдайы

Бүгінгі күні күзет қызметтерінің халықаралық тәжірибесінде техникалық құралдардың маңыздылығын арттыруға тұрақты үрдіс анықталды.
Жүргізілетін күзеттің техникалық және сенімділік негізін орталық бақылау жүйесі (ОБЖ) құрайды.Орталықтан бақылау жүйесі, басқа жүйелерге қарағанда тиімді және арзан болып келеді. Белгіленген жүйелердің негізгі минусы құрылымының немесе архитектурасының тұйықтығы, сонымен қатар конструктивтік және техникалық қорытындылардың біртекті еместігі болып саналады.
GSM каналды оңай түрде сөндіруге болады ол үшін арнайы GSM каналдарын сөндіруге арналған GSM сөндіргіштерін алу қажет. GSM тұрақсыз болып табылады сондықтан ең қажетті кезде өшіп қалуы мүмкін. Сондықтан бұл жүйелердің негізгі кемшілігіне бөгде шулар мен кедергілерге төтепберу қабілетінің төмендігін жатқызуға болады [6].

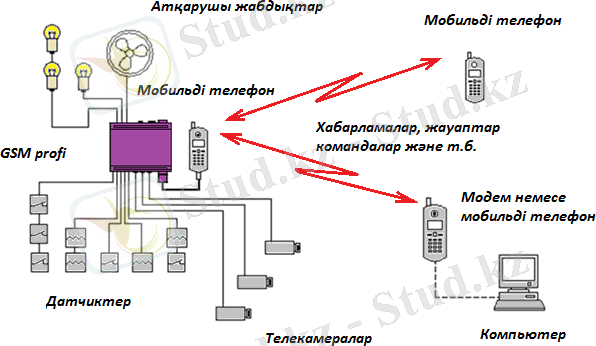

- сурет - SMS функциясын қолдану кезіндегі GSM күзету жүйесіндегі деректерді беру сұлбасы

Мобильді телефондар мен компьютерларды GSM контроллерлары деп атайды. GSM күзет жүйелерінде бір немесе бірнеше TSS-705 модельіндегі контроллерлар болуы мүмкін (1.1-сурете көрсетілген).
Бұл GSM-ның контроллерларын қашықтықтағы нысандарға қойылады.
Олардың әрқайсысына мыналарды қосуға болады:
датчикті шешу мақсатында түрлі идентификаторлардың (брелоктар және карталар) кодтарын оқу;

дауысты динамиктар және микрофондар;
нысандағы датчикті орнықтыруға арналған тетіктер;
атқарушы жабдықтар (контроллерда 3 реле);
видеокамера (NTSC немесе PAL);
түрлі резистивті және дискреттелген датчиктер. Мысалыға алсақ, жалынды дабылдар, терморезисторлар, байланыстыратын датчиктер және тағы да басқа.
Қазіргі байқалып жатқан тенденцияға қарағанда болашақта сымсыз байланыс технологиялары кеңінен қолданылады [3].

GSM арнасын пайдаланатын қауіпсіздік жүйелеріне шолу

Ендігі таңда колданылып жаткан GSM желісінің бейне бақылау жүйесі келесідей функцияларды колданаалады:
қатқыл дискіде орныққан бейне және фотосуретті ақпарат;
қолданылатын датчикті құрал-жабдықтың қауіпті болып келетін кірісіне орналастыру;
бейнені тікелей эфирде төрт камера арқылы тарата алады;
бейненің кідірту уақыты бір немесе екі секунд болуы мүмкін;
қозғалысқа әрекет ететін сыртта тұрған датчик немесе детектор автоматты түрде қоңырау шала алады, тағы автоматты түрде бейнекамералардан бақыланатын ақпаратты жинағыштарға сақтай алады;
GSM каналына балама ретінде Wireless Local Area Network (WLAN) саналады. WLAN локальді сымсыз локальді желі болып есептеледі және ол LAN-ның бір түрі. WLAN-да көбінесе жоғары жиілікті радиотолқындар қолданылады.
Қолданушының құрылғыларына сымсыз дистанционды желілік адаптерларды орнықтыру арқылы желіге интеграциялауға немесе біріктіруге болады.WAP (Wireless Access Point) немесе сымсыз кіру нүктесі сымсыз- дистанционды байланыстың ең негізгі компоненті болып есептеледі. WAP-ты орнату арқылы сымсыз байланысты қолданатын пайдаланушыларға Ethernet желісіне кіруге мүмкіндік береді [2].
Кіру нүктелері түрлі қызмет атқарады. Олар компьютерлер жиынтығын жеке желіге дистанционды сымсыз адаптер арқылы қосады. Олардың тағы да бір ең негізгі функциясы сымсыз байланысты, кабельдік байланыспен байланыстырушы көпір қызметін атқаруы.

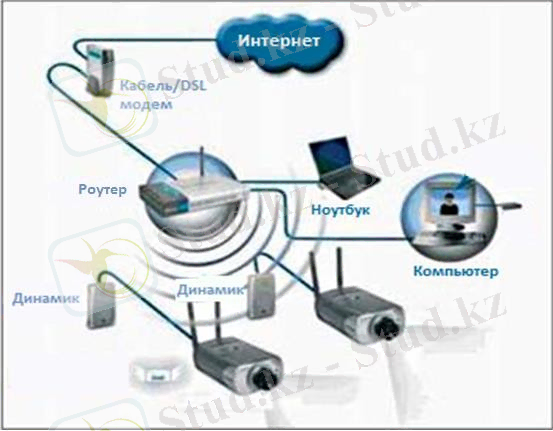

- сурет - Wi-Fi-ды қолданатын бейнебақылаужүйесінің сұлбасы

Wi - Fiстандарты (ағылшынша Wireless Fidelity деп аталады және оның мағанасы - "сымсыз дәлдік"). Wi-Fi-ға ноль бүтін оннан бес мегабит секунд жылдамдығы сапасы жағынан басқалардан кем түспейтін каналды тарату үшін толығымен жетеді. Егер арақашықтығы жеткіліксіз болатын болса онда кіру нүктелерін орналастыру арқылы оның арақашықтығын ұзарту мүмкіндігі болады (1.2-сурете көрсетілген).
Сымсыз дистанционды байланыс жүйелерінде видеодеректерді қорғау мынау әдістер арқылы іске асырылады:
шифрлауды қорғау;
құпия сөзді қолдану;
Брэндмауерді қолдану.
Бейнебақылаудың құпия деректерін алу үшін зиянкестер әрекет еткенде шифрланған ақпаратты алу мүмкіндігі төмен болады. Брэндмауер тіркелмеген пайдаланушыларды немесе қолданушыларды өткізбейді, ал тіркелген қолданушыларды өткізеді ол бұл қызметімен дарбазаға ұқсайды. Жүйелік администратор құпия кодты қойып қояды. Қойылған құпия сөз қызметкерлер ішіндегі бақылау құқығына және оны шектеуге көмектеседі.

GSM арналарын қолданатын қауіпсіздік жүйелерін құру

Европалық телекоммуникациялық стандарттар институты немесе European Telecommunications Standards Institute (ETSI) GSM-ды ойлап тапқан болатын (1.3 - суретте көрсетілген).

- сурет - GSM логотипі

МС қызметі барысында қажет болатын барлық компоненттердің жұмыс істеуіне кепілдік береді. Mobile Switching Centre радиоарналарды коммутациялайды, шақыруларды және басқарылатын шақыруларды маршрутизациялайды. MSC белгілі бір географиялық аймақтағы (мысалға келтірсек, Алматы облысы, Жамбыл ауданы) жылжымалы қолданушыларға қызмет көрсетеді. MSC екі процедураны (маршрутизациялау және шақырту) басқарады (1.4 - суретте көрсетілген).

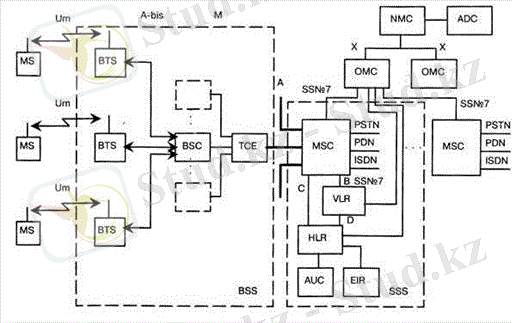

- сурет - GSM интерфейсінің функционалды құрылымы

HLR тіркелген абоненттердіңанықтамалық база қызметін атқарады. Оның ішінде маршурутизация туралы ақпарат, абоненттердің шын шын емес екендігін анықтайтын баптау қызметтері, көрсетілетін қызметтің түрлері және номерлар мен адрестері бар.
VLR HLR-дағыдай мәліметті өзінде сақтайды. Ол ақпарат VLR-дың басқарушы аймағында болғанша ғана сақталады және VLR-дың басқару аймағынан шығып кеткенде мәлімет өшіп қалады. GSM-дағы ұялар географиялық аймақтарға бірігеді және ол географиялық аймаққа өзін растайтын идентификациялық номер беріледі. Ол номерді LAC деп атайды.

Жабдықты идентификациялайтын тіркегіште (EIR) жылжушы станцияның нөмірінің рас екендігін көрсетеді. Сұрғылт тізімге жылжымалы станциядағы IMEI номерлеріндегі программалы жабдықтауы дұрыс емес номерлер кіреді. Ақ тізімге санкцианирленген жылжымалы станцияға тиесілі IMEI номерлерінің тізімі. Қара тізімде қызмет көрсетуге бас тартылған және ұрланған IMEI номерларының тізімі кіреді [2].
OMС GSM-нің негізгі компоненті болып табылады. Ол GSM-нің басқа элементтерін басқарады. OMС-тің тағы да бір функциясы X.25 протоколы арқылы GSM-нің басқа да компоненттерімен байланысады. OMC қызмет көрсетуші персоналға авария болғандығын білдіріп, сақтық ретінде келген дабылмен хабарландырады.
Желіні басқару орталығы (NMC) GSM-ң компоненттерінде иерархиалық басқаруды ұйымдастырады. Ол бүкіл региондық желілік деңгейде экспулатациялау мен техникалық қызметті ұйымдасырады, сонымен қатар ол диспетчерлік және графиктік басқару жұмысын жасайды. Бұл басқаруларды авария кезінде жасайды.
Базалық станция жабдығы (BSS) құрамына қабылдаптаратқыш базалы станция (BTS) және базалық станция контроллері (BSC) кіреді. BSC бір немесе бірнеше қабылдаптаратқыш блоктарды оның күйіне қарай басқара алады [2].

Қолданыста бар барлық жүйелерге салыстырмалы талдау

Әзірлендіріліп жатқан сипаттамалары (бағасы, температурасы, экспулатация ыңғайлығы, дискереттелген датчиктері, күні бойғы жүргізілетін бақылау және қоретендіруші электр батареясының шамасы азайған кездегі жағдайы) жағынан келетін құрылғының 3 баламаларын шолып шығайық (1.1 - кестеде көрсетілген).

1.1 - кесте - Радиоэлектрондық құрылғылардың сипаттамалары

Радиоэлектрондық құрылғылар
РЭҚ №1
РЭҚ №2
РЭҚ №3
Радиоэлектрондық құрылғылардың
бағасы, теңге
79 000
4
88 000
2
70 000
6
Температурасы
-20С...
+40С
4
0С..
+49С
6
-40С..
+60С
8
Экспулатация ыңғайлығы
-
0
-
0
+
10
Аналогты датчиктер
+
10
+
10
+
10

- кестенің жалғасы

Радиоэлектрондық
құрылғылар
РЭҚ №1
РЭҚ №2
РЭҚ №3
Дискретті датчиктер
+
10
+
10
+
10
Күні бойы
жүргізілетін бақылау
+
10
+
10
+
10
Температураның төмендеуі кезіндегі аккумулятрда
болатын өзгерістер
++
10
++
10
++
10
Рейтингі

48

48

64

РЭҚ №1 - Sapsan TERMO-BOX
РЭҚ №2 - VisonicGA-1RSGSMмодулі РЭҚ №3 - Sapsan GSM 3G-4G-CAM
+ - бар
- - жоқ.
Жоғарыдағы кестеде радиоэлектрондық құрылғылары көрстеілген ол 0- ден 70-ке дейінгі аралықты қамтиды. Бұл жерде номер екінші Радиоэлектрондық құрылғы РЭҚ номер бір мен РЭҚ номер екіге қарағанда қымбатырақ болып келеді. Номер екінші радиоэлектрондық құрылғының қымбаттығы оның жасалу күрделілігіне байланысты. Номер үшінші радиоэлектрондық құрылғы Sapsan MMS 3G-CAM-GSM басқаларынан озып тұр өйткені оның бағасы арзан және көп пунктерде басымдылықтарға ие. Оның бір кемшілігі аналогты датчиктердің болмауы. Жобаланалатын құрылғы функционалдығы мен бағасы бойынша басқа РЭҚ-дан асып түседі.

Sapsan TERMO-BOX

Сапсан термобокс интелектуалды жүйесі қоймаларда, кеңселерде және үйлерде қашықтықтан дистационды түрде күзетіп басқару үшін қажет (1.2 - кестеде көрсетілген). Оның тағы да бір қасиеті температураны бақылай алады.
Төрт аналогты датчигі кернеуді, токты, температура ылғалдылығын және басқа да жылдам өзгеріп тұратын өлшемдерді бақылап басқаруға көмектеседі. Қосылатын аналогты кірістің тағы да бір ең үлкен артықшылығы қарапайым проводтық немесе сымдық датчикке қосылу мүмкіндігі (1.3 - кестеде көрсетілген).
GSM модемнің болуы температурадағы қауіпті өзгерістерді, ылғалдылықтың көтеріліп кеткендігі туралы ақпаратты және заңсыз басап

кірушіліктің болғандығын ескертеді. Датчиктегі төрт кіріс минус 55°С температурадан 125°С дейінгі температура диапазонда өзгерістерді бақылауға мүмкіндік береді.
Сапсан термобокс дистанционды түрде, алдын ала берілген рет бойынша әртүрлі құрылғыларды басқаруға мүмкіндік береді. Бұл жүйенің құрамына төрт шығысты ашық колектор кіреді (1.5 - суретте көрсетілген).

1.5 - сурет - Sapsan TERMO-BOX

- кесте - Техникалық сипаттамалар

Антеналық кіріс
SMA-кірісі 50 Ом
Салмағы
370 г.
Жады
256 кБ
Габариттіу көлемі
130х80х25 мм
Өлшенетін температураның диапазоны
-55...+125
Қорек көзінің кенеуі
12 VDC
Компьютерге қосылуы
RS232
Тұтынатын ток мөлшері
150 мА
Жұмыс істейтін ылғалдылығы
95% конденсатсыз
Жұмыс температурасы
-30...+70
GSM желісінің жиілігі
90018008501900 МГц
Аналогты кіріс саны
4 дана. (4...20 мА, 0...5 В)
Термодатчиктің кіріс саны
4 дана. (DS18B20)
Сандық кіріс саны
4 дана. (құрғақ контакт)
Сандық шығыс саны
4 дана. (ашық колектор)

- кесте - Жинағы немесе комплектациясы

Программалық жабдықтамасы бар CD диск
1 дана
GSM-антенна
1 дана
Бұрандалы Клемма қалыптары
2дана
Пайдаланушы нұсқаулығы
1 дана
Sapsan GSM Termo-Box бақылау панелі
1 дана
Адаптер RS-232 на USB
1 дана
Желілік адаптер 220 VAC - 12 VDC
1 дана
Температуралық датчик
2дана

Visonic GA-1RS

- сурет - Visonic GA-lRS

Visonic GA-1RS-та болатын техникалық сипаттамалар (1.6 - суретте көрсетілген):
оның жұмыс жасау режимдері: тек қана СМС хаттамалар, GSM-нің өзі ғана, GSM-нің ең негізгі каналдары және GSM-нің резервіленген каналы;
GSM-ң адаптері арқылы ССБ-003 панел індегі журналдарды дистанционды әрі қашықтықтан бағдарламалау.
арт панеліндегі хабарды бағдарламалау;
қоймадағы болып жатқан жайттарды есту, тыңдау және X 10 күзету жүйесінің жабдығын қадағалау;
тұтынушының немесе қолданушының төрт телефонына SMS-тіберу;
тұтынушының немесе қолданушының төрт телефонына адамның даусы бар ақпаратты беру;
RC жүз жиырма екі қабылдағышына немесе RC он екі қабылдағышына сандық қауіпті ескертуді беріп жіберу және ол жіберілетін ескерту ретінде Contact ID жүре алады;
GSM тоғыз жүз немесе GSM мың сегіз жүз модемі;

салмағы бес жүз грам;
көлемі185x108x43 мм;
температурасының жұмыс диапазоны нольден қырық тоғызға дейін;
құрылғының аккумуляторын желілік адаптермен қуаттатқызу;
мүмкін болатын он екі метр қашықтықта RS екі жүз отыз екі арқылы ССБ-003-ке қосылу;
ақпаратты беретін режимде төрт жүз және отыз милиампер токты тұтыну;
PowerMax плюстен немесе тоғыз вольттық аккумулятордан қоректену;
RSSI сигналын бақылау;
СМС-ті қауіп кезінде жіберу, СМС-ті шешукезінде және бұзылулар болған жағдайда жіберу.

Sapsan GSM 3G-4G-CAM

Қоңырауларды, видеоқоңырауларды, СМС-тің хабарламаларын, және ММС хабарламаларды қолданатын абоненттердің нөмірлерін пайдаланып, Sapsan GSM 3G-4G-CAM сымсызбайланыс жүйесі нысаналарды қашықтықтан бақылап күзету жүргізіп отырады.
Төрт цифрлық кірісте қырық датчикке қосылуға мүмкіндік береді. Соның әсерінен әр зонаға оншақты датчикті қосуға мүмкіндік бар болады. Әр зона өз датчигін баптап шығады. Әрбір құрылғылардың жадысында 10-ға дейінгі номерлер сақталуы мүмкін. Бұл айтылған датчиктер ҚА (қарапайым ашылған) және ҚЖ (қарапайым жабылған) қосылады (1.7 - суретте көрсетілген) [7].

- сурет - Sapsan GSM 3G-4G-CAM

Сапсан құрамына "ашық колектор" типіндегі екі шығыс пен бір релейлі шығыс кіреді.
Күзеттің мүмкіндіктері:
он екі байланыс аймақтарына есепсіз датчиктерді қосу мүмкіндігі;
cымы бар төрт қарапайым жабық аймақ датчиктер олар сымды құрылғыларға арналған;
кері байланысты қолданатын динамик пен микрофонды іске қосу;

микрофон көмегімен тыңдау мүмкіндігі;
Баптаудың көмегімен екі немесе одан да көп СМС-тің хабарламаларын бір СМС-ке біріктіру мүмкінді;
қауіп-қатер төнген жағдайда бір күзетілуші нысаннан бір немесе екі электрондық адреске сурет түріндегі ақпаратты жіберу;
қандайда бір екі IP камераны қосып күзетілетін немесе бақыланатын аймақ бойынша баптау.

Тапсырма қою

Дипломдық жобаның мақсаты: бейнебақылау ұйымдастыру үшін GSM- каналды қолдану. Бейнебақылау және сигнал беру жүйесін Shinhan Bank-тің басты ғимаратында орнату осы мақсатқа жетуге көмектеседі (1.8 - суретте көрсетілген).
Қойылған мақсатқа жету үшін келесі мәселелерді қолға алу қажет:
қауіпсіздік жүйесінің қазіргі жағдайын зерттеп, ол туралы мәлімет алу;
қазіргі таңда қолданылып жүрген жүйелерге салыстырмалы талдау жасау;
Бұл міндеттер бірінші тарауда орындалды. Ары қарай қажет етеді:
GSM дабылы мен бейнебақылау жүйесінің сипаттамасын қарау және қарастыру;
Shinhan Bank-те GSM бейнебақылау жүйесі мен сигнализациясын теориялық орнату;
тиісті есептеулер жасау.

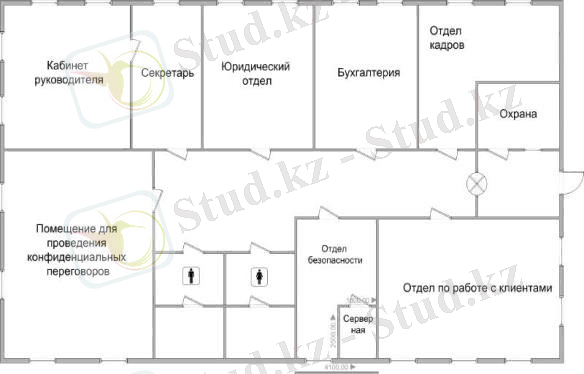

1.8 - сурет - Банктің орналасу схемасы

Бейнебақылау жүйесін жобалау

GSM арнасының бөгеуілге төзімділігі мен бөгеуілге қорғанысына талдау

Радиоарналарда бұрмаланулар өте жиі кездеседі. Бұрмалануларды екі түрге бөлуге болады. Бірінші түріне сигналды таратып, тасымалдау кезіндегі болып жататын бүрмаланулар, ал екінші түрі сыртқы жағдайлардың, ортаның әсерінен болатын бұрмаланулар. Олардың бірінші түрін оңай түрде жөндеп, әсерін азайтып тастауға болады. Екінші түрін кетіру қиын өйткені ол үшін сигналдың спектрін үлкейту крек.
Қазіргі таңда байланыс арнасында тоқтаусыз, үзіліссіз байланысты Groupe Special Mobile мен GPRS-ты қолданатын байланысында оператормен орнату мүмкін емес болып табылады. Бұл байланысқа тосқауыл болатын көптеген себептер оларға мыналарды жатқызуға болады:
кейінге қалдырулар мен кідірістер;
модемнің жұмысын тоқтатып кідіртіп қалуы;
байланыстың үзілуі.
Сол себепті Groupe Special Mobile модемдеріне қосымша басқарушы құрылғылар - контроллерлер және таймерлер жалғанады олар модемде кідіртулер пайда болған жағдайда немесе байланыс тіптен үзіліп кеткен кезде оны қайта өшіріп қосады немесе қайта жүктеу жасайды.
Радиоэлектрондық құрылғылардың бұрмаланулар мен бөгеуілге төзімділігін жоғарлату үшін тар жолақты сигналдарды қолданатын РЭҚ-та жіберілетін хабарды көп мәрте көшіру жасайды
Бөгеуілге төзімділік былай анықталады:
сәулелену қуатының өздігінен реттелуінің автоматты түрде болуы;
жұмыс істейтін жиілік диапазоны бойынша;
резервті каналды автоматты түрде таңдау мүмкіндігі бойынша;
әр бір диапазондағы жиілік каналдарының саны бойынша [1].
Европалық классификация бойынша (Қазақстандықта РД 78.36.003-2002 бойынша - екі объект категориялары бар және олардың әрқайсысында тағы екі категория бар): күзет және өртсөндіру радиоарналы, және сымды жүйенің үш класы бар (ЕМ 50131-1):
А класы: төменгі қауіп-қатер - жеке қолданыста бпайдаланылатын объекттер кіреді (қаладан тыс жерлерде (ауылдарда) салынған үйлер, пәтерлер);
В класы: орташа қауіп-қатер - әлеуметтік немесе қоғамдық объектілер (оқу орындары, сауда орталықтары, дүкендер);
класс С: жоғарғы қауіп-қатер - мемлекеттік объекттер (ескерткіштер мен музейлер).
Радиоқұрылғыларда басқа құрылғылардың жұмысының әсерінен байланыс жоғалуы мүмкін өйткені 433 и 868 МГц жиілігін басқада тұрмыс-

тіршілікте жұмыс істейтін құрылғыла р пайдалануы мүмкін. Класына байланысты радиожүйелер әртүрлі әрекет етуі мүмкін:
А класы: радио жүйемен байланысты уақытша жоғалту туралы нұсқау
жоқ;
С және В класы: радиобайланыс жүйесі сигнал берудің барлық мүмкін
болатын тәсілдерін барынша пайдалануы керек, содан кейін ғана "дабыл" сигналын жіберуді қамтамасыз етуі тиіс.
Радиарнаның кедергілердің әсер ету жағдайында жұмыс істеу қабілеті бөгеуілге тұрақтылық деп аталады.
Бөгеуілге тұрақтылық екі класқа жіктеледі:
кеңістіктік бөгеуілге тұрақтылық (бөгеуіл әсер ететін қабылдау антеннасының бүйірлік жапырақшаларының төменгі деңгейі есебінен);
кеңжолақты модуляция бойынша сигналдың бөгеуілге тұрақтылығы.
Басу немесе өшіру принципі GSM - құрылғының қабылдау арнасына тар жолақты кедергіні қоюға негізделген
Спутниктік қорғау жүйелерін өшіру және басу үшін қолданылатын құрылғылардың мынандай бірнеше түрлері белгілі:
"Ақылды" - сигналды өшіргіш өзін GSM операторының базалық станциясы ретінде көрсетеді. Сол себепті ол қосылған кезде, GSM-модульі іркіліссіз жұмыс істейді және бәрі жақсы деп есептейді;
жиілікті сұрыптап іздеуші (5-15 метр радиуста жұмыс жасайды) - бұл сигналды басушы ның жұмыс істеу принципі кеңжолақты сигналды басушының жұмысына ұқсайды, бірақ оның айырмашылығы, шу іспетті кедергі GSM модуліне сигнал беруге мүмкіндік бермейді және GSM арнасының барлық жиіліктері бойынша кезекпен қойылады;
Кең жолақты сигналды басушы. Бұл сигналды басушыда GPS спутнигі мен базалық станция операторы көліктерді және басқа да жылжымалы обьектілерді көрмейді, өйткені сигналды басушы GSM-нің жұмыс жиіліктерінде қуаты аса жоғары шуыл шығара бастайды.
Қазіргі таңда сигналды басумен күресудің екі тәсілі бар:
GSM-модуль жағында сигналды басу фактісін анықтау. Егер модульдің жұмыс жиіліктерінде эфирде сигналдың (шудың) пайда болғанын көрсе, ол хабарландыруды жасап үлгеруге тырысады;
сырттан сигналды басу фактісін анықтау. Ол үшін GSM-модуль мен арнайы бөлінген сервер арасындағы байланыс тұрақты түрде тексеріледі және арнаны бақылау ұйымдастырылады. GSM-сигналы жоғалған жағдайда, сервер иесіне e-mail, SMS-хабарламасы немесе қоңырау шалып хабарлайды. Осылайша, сервер жағында автомобильмен байланыстың жоғалуын анықтауға болады.

Sapsan GSM 3G-4G-CAM жабдығының таңдалымындағы анализ

Sapsan GSM 3G-4G-CAM жабдығының сипатындағы критикалық талдау

Sapsan GSM 3G-4G-CAM күзету жүйесін орталықтандырылған күзету жүйесінде де, жеке мақсатта да қолдануға болады. Бұл күзету жүйесі кабельді төсеу қиындығы туындайтын нысаналарда кеңінен қолданылады.
Осы дабылдың болуы қылмыскерлерді өздерінің райларынан қайтуға және дабыл шырылдаған мезетте күзет немесе полиция қызметкерлерінің келіп оларды ұстауына септігін тигізеді.
Ең бірінші шарт - дабыл беру жүйесі вандалға төзімді болу қажет және ол осы мақсатта темірден жасалған жәшікшеге орналастырылады.
Екінші шарт - құрылғыда программалауға келетін төрт қосқышы болуы керек. Бірінші қосқыш - қозғалыс датчигіне, екіншісі - түтін датчигі, үшіншісі - геркон, төртіншісі - ұру датчигі болу қажет.
Үшінші - қоректендіру қызметіне (12 В қысқа тұйықталуға төтеп беру қажет және жарық болмағанда 1 тәулік бойы жұмыс әстей алуы қажет) көңіл бөлінеді.
Төртінші - құрылғыны бақылауға мүмкіндік беретін жылжымалы светодиодты идикация болуы қажет.
Бесіншісі - жүйенің бір хабарламада не болып жатқанын жеткізу қабілеті, және қосымша дабылды әрекеттер.
Алтыншы - базалық станция сигналының бар жоқтығын тексере алу қабілеті. Сигнал әлсіреген жағдайда дабыл сигналын сигнализация иесіне жеткізу қажет өйткені қаскүнемдер сигналды сигналды басушы арқылы әлсіретуі мүмкін.
Жылжымалы антена мынандай жағдайда көмектеседі:
базалық станциядан алыс жердегі тұрақсыз сигналда;
радиокөлеңке аймақтарда (рельеф қатпарларында);
сигнал әлсіреген байланыс әрең ұсталатын жерлерде (металды құрылымдарда және қоймаларда).
Екі түрлі ұялы байланыс операторларының объектілік аспаптарына SIM - карталарын орнату мейрамда болатын шамадан тыс жүктемеден сақтайды. GSM дабылдары үшін - түрлі функциялардың (SMS, дауыстық) комбинациялары оңтайлы болып табылады.

Конструктивті құрылғыға қойылатын талаптар және өнім құрамы

Сымсыз күзету жүйесі қашықтықтан бақылауды іске асырады және ол видеоқоңырауды, қоңырауды, MMS пен SMS хабарламаларын ескерту үшін қолданады.
Жүйенің датчиктерін 12 әртүрлі группаға бөлуге болады. Датчик іске қосылған мезетте іске қосылған аймақтың номері бар хабарлама жіберіледі.
Төрт сандық кіріс сымды аймаққа жатады, ол қырық шақты сымды датчикті әр қайсысынан 10 датчиктен аспайтындай қылып қосуға мүмкіндік береді. Сымды датчиктердің жұмысы құрылғы жадына алдын ала жазылған абонент нөміріне (он нөмір) хабарлама ретінде беріледі.
Релейлі шығыс қауіпсіздік жүйесінің көмегімен әртүрлі құрал- жабдықтарды басқаруға болады. Бұл жүйеге ашық колектор типіндегі екі шығыс пен бір релейлік шығыс кіреді.
Сымды және сымсыз датчиктерді қосу блогына өрт сөндіруде және күзетте қолданылатын (түтінді, вибрациялы, қимыл-қозғалыс датчиктері және т.б.) сымды, сымсыз датчиктерді жатқызуға болады.
Қашықтықтан тыңдау мүмкіндігі сыртқы микрофон арқылы қаскүнемдердің кіру ықтималдығы жоғары жерлерде қойылады. Осы арқылы күзетілетін аймақта не болып жатқанын естуге болады.
Автономды жұмысқа арналған аккумулятор энергия көзі жоғалғанда өзінің иесіне дереу түрде ескерту жасайды. Электр қуаты өшкен кезде автономды түрде 1 тәулік немесе 12 сағат жұмыс істей алады.
Сыртқы температура датчигі қыс мезгілі келгенде бөлмелердің ішкі температурасын білуге мүмкіндік береді. Ол -55-тен +125°С-ке дейінгі диапазонда жұмыс істей алады.
Конструктивті құрылғыға қойылатын талаптар:
он номерге MMS, SMS хабарламалары және т.б. арқылы ескерту алу;
екі адреске E-mail арқылы ескерту алу;
қашықтықтан SMS хабарламалары арқылы басқару мүмкіндігі;
антивандалды корпус және расписание бойынша орындау;
он екі сымсыз шексіз датчиктер қосыла алатын аймақ;
электр қондырғыларын басқаратын 3 шығыс;
екі аналогты камераны қосу;
Сурет пішімі өзгертуге келеді;
Күзетке орнатубосату: брелок, SMS, таймер;
микрофон арқылы тыңдау;
SMS көмегімен қашықтан басқару;
кез-келген камерадн сурет сұрау;
төрт сымды нормалды тұйықталған зона (NC);
аккумулятор 1 тәуліккедейін жұмыс істейді;

программа орыс тілде;
қауіп кезінде екі e-mail - ге хабарлама жіберу;
бірнеше SMS-ті бір хабарламаға біріктіру;
екі камераның SD - картасын жадысына жазу мүмкіндігі;
тасымалданатын микрофон мен кері байланыс динамигін қосу. Техникалық сипаттама:
қорек көзі кернеуі - 2-24VDC, 1.5А және антенналық кіріс-GSM антенна 50Ом, SMA-кіріс 433 антенна SMA-кіріс;
MMS сурет разрешениясы - 640х480;
гарантия - 2 жыл;
сымды аймақ - төрт және сымсыз аймақ - 12;
кіріс- бірінші типті релейлі 3А220В, және екінеші типті ашық колектор;
осы модульдің жұмыс температурасы - 40°С ... + 60 °С;
салыстырмалы ылғалдылығы - конденсатсыз 95%-ға;
өлшенетін температура диапазоны - -55-тен +125°С-ға дейін дейін және термодатчик кірісі DS18B20;
GSM желісінің жиілігі - 85090018001900 Мгц және видео кіріс - 2 BNC.PALNTSC-ті қолданады;
тұтыну қуаты - 180 мА (дабылда) 50 мА (жай күйінде) және SD карта жадысы 32 Гб-қа дейін.

Sapsan IP CAM 1607i

2.1 - сурет - Sapsan IP CAM 1607i

Sapsan IP-Cam-1607i (3GLTE) IP камерасы стационарлы интернет арнасы жоқ. қашықтағы нысандарды онлайн түрде бақылау үшін арналған камера (2.1
суретте көрсетілген).

2.1 - кесте - Техникалық сипаттамалары

Габариттік өлшемдері
180х80х70мм
Разрешениясы
2.0 Мп, 1920 * 1080 (FullHD)
Жұмыс температурасы
-45 до +50°С
Сыртқы әсерлерден қорғаныс
IP66
Минималды жарық
0,01Лк (Түс), 0,001Лк (Чб)
Объектив
Вариофоарналы АРД от 6-дан 22мм- ге дейін
Қорек кернеуі
12 + 10 % В, тұрақты
Тұтыну тогы
470 мА
Аудиоқысу
G.911A
Видеоқысу
H.264
FTP-мен жұмыс
Қашықтан FTP-ге жазу
Протоколдармен жұмыс
RTSP, DNS, TCP IP, PPPoE, HTTP, NTP, FTP, DDNS, Onvif , DHCP, SMTP
E-mail
Сурет пен ескерту жібереді
ИК-фильтр
Бар
Видиожазба жиілігі
25кс 1280*960 разрешенияда

Sapsan IP-Cam-1607i (3GLTE) камера объективінің фокус қашықтығын қолмен реттеуге болады (2.1 - кестеде көрсетілген). Sapsan IP-Cam-1607i (3GLTE) объективінің линзасы екі нұсқада болуы мүмкін:
2.8-12 мм (бақылау бұрышы 17 градустан 83 градусқа дейін); немесе
6-22 мм (бақылау бұрышы 22-ден 40 градусқа дейін) [12].

2.4 Sapsan GSM 3G-4G-CAM жабдығының техникалық деректері

Қазіргі таңда GSM-жүйелері басқа радиоарналық жүйелерге қарағанда оңтайлы шешім болып табылады. Орнатуы оңай, арзан Sapsan GSM 3G-4G- CAM жабдығының артықшылықтары (2.2 - суретте көрсетілген) [7]:
брелок арқылы алу және орнату мүмкіндігі;
арзан автономды қорек көзі бар датчиктерді қолдану мүмкіндігі;
қосымша радиодатчик;
қауіп қатер режиміне қосатын брелоктың болуы;
жабдықта аккумулятордың қоса болуы;
камераларға Wi-Fi кіру нүктесінің болуы;
GSM, 3G, 4G (LTE) протоколдарын қолданады;
даус зорайтқыш динамиктің болуы.

2.2 - сурет - Sapsan GSM 3G-4G-CAM жабдығы

қосу;
Жалпы фуннкциялары:
кесте бойынша міндеттерді қою мүмкіндігі;
ескерту журналы;
екі жақты байланысты ұйымдастыру үшін динамик пен микрофонды

термодатчикті қосу мүмкіндігі;
автономды режимдегі аккумулятордың он сағатқа дейін жұмс істеуі;
төрт сымды зона;
3 тәуліктік зона (24-сағаттық) ескерту тетігі бар зона;
қозғалмалы объекттерді анықтау үшін GPS қабылдағыштарының болуы;
сағаттың болу;
SD картаға сақтау мүмкіндігі. Интерфейс (2.3 - суретте көрсетілген):
... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
