Перифериялық құрылғыларды басқару жүйесінің архитектурасы

Жұмыс түрі: Дипломдық жұмыс
Тегін: Антиплагиат
Көлемі: 42 бет
Таңдаулыға:

Мазмұны

Кіріспе
1 тарау. Техникалық құрылғыларды Дауыспен басқару
1.1 сөйлеуді автоматты түрде тану мәселесінің жағдайы
1.2 аудио сигналдарды оқу құрылғыларына шолу
1.3 аудиожүйені әзірлеу үшін құрылғыларды таңдау
2 тарау. ПЕРИФЕРИЯЛЫҚ ҚҰРЫЛҒЫЛАРДЫҢ ДАУЫСТЫҚ БАСҚАРУ МОДЕЛІ
2.1 "ақылды" жүйені құрудың алғышарттары
2.2 Перифериялық құрылғыларды басқару жүйесінің архитектурасы
2.3 электр құрылғыларын басқару схемасы
3 тарау. ЖҮЙЕ ПАРАМЕТРЛЕРІН ЕСЕПТЕУ
3.1 электр құрылғыларын қосудың негізгі схемасы
3.2 ішкі қуат көзінің схемалық схемасы
3.3 қолдану саласы
4 тарау. ЭКОНОМИКАЛЫҚ БӨЛІМ
5 тарау. ТІРШІЛІК ҚАУІПСІЗДІГІ
Қорытынды
Пайдаланылған әдебиеттер тізімі

Кіріспе

Қазіргі уақытта автоматтандырылған құрылғылар көптеген мәселелерді шешуге ыңғайлы және бірнеше функциялы қызмет атқарып адамдардың көптеген қызметтерінде қолданыла. Бірақ қазіргі кезде компьютер мен адам арасындағы ақпарат алмасу кей жерлерде өте қиын. Адам-компьютер интерфейсін жетілдіру мен дамытудың негізгі мақсаты-компьютермен ақпарат алмасуды ұйымдастыру:
- Бағдарламалық және аппараттық құралдарды игеру уақытын азайту;
- Ақпаратты беру кезінде қателер деңгейін төмендету;
Осы мақсаттарға жету үшін адамның қарым-қатынас қабілетін неғұрлым толық пайдаланатын өзара әрекеттесу құралдарын қолдану қажет. Адамға ақпаратты қабылдау мен жеткізудің көптеген мүмкіндіктері бар: көру, есту (соның ішінде ауызша сөйлеу), ым-ишара мен қозғалыстар, бет-әлпеттер, жанасу және басқалар. Адам мен компьютердің өзара әрекеттесуінде екі ақпараттық ағын бар:
- басқару командалары және өңдеу үшін компьютерге берілетін деректер;
- есептеу нәтижелері және компьютер қолданушыға ұсынатын басқа ақпарат.
Қазіргі уақытта кең таралған адам-машина интерфейсі деректерді компьютер экранында шартты белгілер ретінде көрсете отырып, пайдаланушыға ақпаратты ұсынудың негізгі арнасы ретінде көруді қолданады. Адамдар үшін ақпаратты табиғи жолмен қабылдау (сөйлеу, ым-ишара, мимика және т.б. тану) қазіргі заманғы интерфейс құралдары іс жүзінде мүмкін емес.
Адамның бет-бейнесі адамдар арасындағы қарым-қатынас кезінде маңызды ақпарат көзі болып табылады. Бет әлпеті, бет әлпеті, сөйлеу кезінде артикуляция, бастың қозғалысы-бұл ақпаратты берудің ыңғайлы, табиғи және маңызды емес әдісі.
Пайдаланушы мен компьютер арасындағы тиімді сөйлеу диалогын қамтамасыз ету үшін сөйлеуді танудың тұрақты жүйелері қажет.
Дипломдық жұмысымның негізгі мақсаты-электромеханикалық құрылғылардың дауыстық басқару жүйесін дамыту. Жұмыс нәтижесінде жасалған жүйе мәліметтер базасының жұмысымен бірге орыс тілінің үлкен сөздіктерін көп модальды тану моделін әрі қарай дамытуға және көптеген сөйлеу командаларын орындауға негіз береді.

1 тарау. Дауыс құрылғысын басқару техникасы

1.1, Автоматты түрде танудың "проблемасы"

Дауыс құрылғысы "Сөздердің орнын" ажырату процесі акустикалық сигнал интерполяциясы, микрофондардың қосымша жиынтығы, келесі сөздерді қабылдау сынды бірнеше бөлімдерден тұрады.
Мәселелер келесідей: дауыстардың, диалектілердің, дикциялардың, жас айырмашылықтарының, диктордың эмоционалды және физикалық жағдайының айырмашылығы. фактордың сыртқы акустикалық аспектісі, t.it бар. ауысым микрофон, ниеттенген микрофон, оттозитор, жамылғы, акустика.
Екі жұмыс режимі бар: белгілі бір диктордың дауысы a параметрімен және мұндай параметр жоқ. Дикторға (сөйлеушіге-тәуелді) орнату қазіргі уақытта бірнеше (тіпті көптеген) мың сөзге жетуі мүмкін, егер олар біріктірілген болса. Диктордан орнату процедурасы келесідей болады. Диктор арнайы құрастырылған мәтінді оқиды, компьютер сөздерді таниды. Диктор қателерді дұрыстап және мәтінді қайтадан оқиды.
Сонымен, соңғы ең қиын жұмыс режимі - бұл дикторды орнатпай тану яғни басқада адамдардың сөйлеу командасын тану. Кепілдік берілген кезде жүйенің бұл түрі кез-келген сөзді таниды. Мұнда, саясат сөздіктер сөздердің аз санын санайды және салыстырмалы түрде аз тілдерде бар.

1.2 дыбыстық сигналды оқу құрылғысына шолу

Дыбыстардың алғашқы бейнелері тікелей кесу әдісімен пайда болады, ауа микрофондары арқылы Діріл граммофон инесіне беріледі, ол айналмалы балауыз цилиндрінің бетінде осы тербелістерді кесуді жүзеге асырады. Қазіргі микрофондар ауа тербелістерін түрлендіреді, электр сигналына айналады, және бұл теория барлық микрофондардың жұмысына негізделсе де, олардың айырмашылықтары осы түрлендірулерді жүзеге асыратын процестермен байланысты.
Динамикалық микрофон.
Микрофонның бұл түрі вокалистерге өте танымал. Басқа түрлермен салыстырғанда динамикалық микрофондардың бірқатар артықшылықтары бар: олар салыстырмалы түрде арзан, сонымен бірге олар сенімді және жоғары дыбыстық қысым аймағында c-мен сәтті жұмыс істей алады. Қатты дыбыстарға төзімділік бұл микрофондарды соққылардың дыбыстарын шешуде қолдануға мүмкіндік береді. Эго жұмыс принципі "дауыс зорайтқыштың негізгі емес жұмысы", бірақ біз керісінше бағыттаймыз. Re c динамигі, мұнда түрлендіруде индуктордың тербелісі қолданылады. Сілеусінге ұқсайды.1.1,

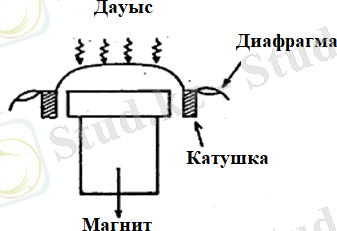

Риз. 1.1. Динамикалық микрофон құрылымы.

индуктивтілік магниттік өзектің айналасына орналастырылған катушкалар дыбыс көзінен шығатын ауа толқындарының қысымымен тербелмелі қозғалыстарды жүзеге асырады. Электр генерациясы (пайда болуы) катушканың қозғалысы болған кезде пайда болады (егер сіз физика пәнін оқыған болсаңыз, бұл құбылыс Флеминг заңы деп аталады). Осылайша, каналдан келетін акустикалық энергия c, электрлік түрлендіріледі, ал электрлік бір пішін дыбыстық тербелістердің сипатына сәйкес келеді. Егер сіз мұны күшейтіп, ego C-ны ықтимал дыбыс үшін динамикке жіберсеңіз, күшейтілген дыбыс естіледі.
Динамикалық микрофондардың ішкі құрылғысының ерекшеліктері бағдарлық диаграммалардың мүмкін болатын түрлерінің санын шектейді: мұндай микрофондар тек бір бағытты немесе барлық бағытты болуы мүмкін. Сонымен қатар, C қозғалатын магнит өрісінің инерциясы-катушкалар, f сымы осы микрофондар қабылдаған жиіліктің үлкен дисперсиясын шектейді. Бүгінгі таңда әртүрлі фирмалар бірліктерден мың долларға дейінгі әртүрлі динамикалық микрофондардың үлкен санын әзірледі, көптеген модельдер белгілі бір нақты қолдануға бағытталған.
конденсаторлық микрофон.
Нақты "жабық" типтегі конденсаторлық микрофон, химиялық динамика. Оларға үйретілген Принцип "в" - ға негізделген. Пластиналардың бірі микрофон корпусына қатаң бекітілген, ал екіншісі (жұқа) мембрана ретінде салынған. Ауаның ауытқуынан туындаған мембраналық тербелістер сыйымдылықтың өзгеруіне әкеледі. "Материя "үшін эго-пластиктен жасалған мұндай микрофондар "эклектикалық сипаттағы"мәліметтерді ешкімге қажет етпейді. Бұл әдетте алдын-ала күшейткіш арнасына немесе араластырғыш қашықтан басқару пультіне тікелей берілетін 48 вольтты кернеуді (фантомды қуат) пайдаланады.
Бұл микрофондарды негізінен кәсіпқойлар пайдаланады, өйткені олар айтарлықтай жоғары дыбыс сапасын қамтамасыз етеді, бірақ микрофондардың қымбат түріне ие. Бірақ ауылда олар пайда болуды үйретті олар күнмен бірге үлкен танымалдылыққа ие болды және Музыка әлемінде кең таралған c моделіне айналды. Қатаң тәсіл lynx-те көрсетілген конденсацияланған микрофондарға әкеледі.1.2.

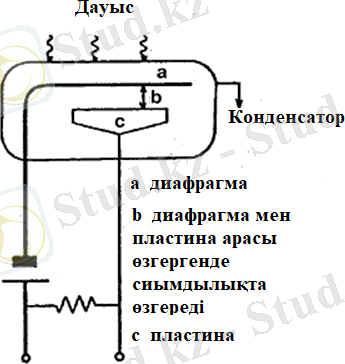

Сур. 1.2 конденсатор микрофонының құрылысы.

Электр біреуі диафрагмаға және пластинаға түскен кезде, соңғысы конденсаторды құрайды, дыбыстық тербелістер диафрагмаға қысым жасағанда, олар барлығын қозғалуға мәжбүр етеді, бұл диафрагма мен пластина арасындағы қашықтықтың өзгеруіне әкеледі, жүйе олардың арасындағы сыйымдылықты өзгертеді. Сигналды қалыптастыру үшін жарық шоуымен" ауысу". Күшейтілетін Э сигналы бар. "Ия, бұл Біріккен Ұлттар Ұйымы айтады". Тағы бір эго сипаттамасы-ауыр динамикалық микрофондардың орнына жеңіл диафрагманы қолдану, бұл дыбысқа үлкен сезімталдықты білдіреді. Сонымен қатар, конденсатор микрофонының диафрагмасы сіз қалағаныңызша жұқа (ақылға қонымды шектерде) жасалуы мүмкін, бұл жоғары сезімталдық пен мүмкіндікке қол жеткізуге және жоғары жиіліктерді көбейтуге мүмкіндік береді. Келесі: екі тесіктің бір пакеті, екі тесіктің бір жұбы. Сонымен қатар, конденсатор микрофон фитнес диаграмманың маңдайына жаттығуға қабілетті болуы мүмкін. Дыбыс, "out","at the "it". Осы сипаттамалардың арқасында конденсатор микрофондары k, дыбыс сапасы мен дәлдігінің жоғары талаптары бар жерде жиі қолданылады. Механикалық жүктемелерге төмен төзімділік оларды тірі қойылымдарда қолдануға жарамсыз етеді, алайда стационарлық пайдалану кезінде олар, әсіресе дыбыстың гармоникалық компоненттерін көбейтудің максималды сенімділігі қажет болған кезде, таптырмайтын болып шығады.
Эклекто-конденсатор микрофонында диафрагма статикалық жазыққа толы. Пластиктің бір бөлігі қабырғаға қалай сүртілгені есіңізде ме? Содан кейін ол шашымен және мылжыңымен өзіне қысым жасады. E микрофон Аналогты жұмыс істейді. Бұл микрофонның конденсаторы ешқандай электр қуатын пайдаланбайды, сондықтан бұл микрофондар салыстырмалы түрде арзан. Тақырыптар Электроконденсатор кәдімгі конденсатормен бірдей сипаттамаларға ие: жоғары жиілікті жұмыс аймағы және әдіс кең. Тұрақты магниттік жазу режимінде конденсатор, сағат және динамикалық микрофон көмегімен AC қолдану жақсы нұсқа болады.
Электрондық микрофон
Оларды "үйретпеген" жалпы", бүкіл жүйе". Микрофондардың толық мембранасы электр зарядын алады (өндіріс барысында, олар үйреткендей, олардың қуаты микрофонға орнатылған батареямен қамтамасыз етілген аз кернеу (әдетте шамамен 1,5 вольт) жеткілікті.
Такжемикрофон "подаздел үшін анықталған тегіс емес [15].
Олардың барлығында "бір адамның батылдығы" бар. (Күнделікті өмірде біз бұл ұғымдарды дерлік қолданбаймыз, бірақ микрофондық қосымшадан қолданылатын басқару жүйесі бұл бағытты немесе арналардың дыбыстар шығатын бағытын білдіреді. Фокус тұрғысынан микрофондардың үш түрі бар: тар бағытты, бинарлы және бағытты. Тар бағытты микрофондар дыбыстық сигналды тек бір бағыттан қабылдайды. Олар тікелей бағыттан келетін дыбысқа жоғары сезімталдықпен және қалған дыбыстарға өте төмен сезімталдықпен сипатталады.
Бинарлы микрофондар тура және кері бағыттардан келетін сигналдарды жақсы қабылдайды. Барлық бағыттағы микрофондар барлық бағыттардан келетін дыбыстық сигналдарды қабылдайды. - Сур.1.3 микрофондардың осы үш түрінің фокустық схемаларын көрсетеді.

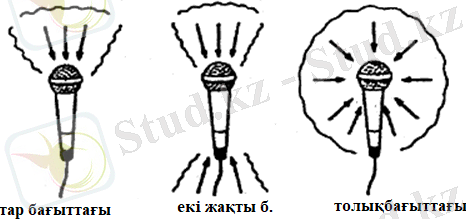

сур. 1.3. Микрофондардың бағыттылығы.

Дыбысты өшіру бұрышы
Дыбысты өшіру бұрышында (сурет. 1.4) ішінде микрофон тиімділігінің Елеулі жоғалуы байқалмайтын дыбыстық сигнал көзінің ықтимал орналасу аймағы түсініледі.

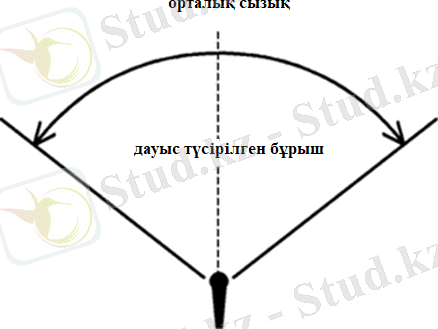

Сур. 1.4. Дыбыс шығару схемасы.

Бір бағытты микрофондар үшін (кардиоид, суперкардиоид және т.б.) орталық сызық арасындағы бұрыш (суретті қараңыз) және микрофонның тиімділігі айтарлықтай төмендейтін нүкте (айырмашылық 3 дБ-ға жетеді) дыбыс шығару бұрышының жартысы болып саналады. Кардиоидты микрофонның әдеттегі көрсеткіші-131° (орталық сызықтың екі жағында 65.5°), микрофонның басқа түрлері үшін мәндер:
барлық бағыттағы микрофон-360°;
кардиоидты микрофон-131°;
суперкардиоидты микрофон-115°.

1.3 аудиожүйені әзірлеу үшін құрылғыларды таңдау

Микрофонды пайдалануға арналған нұсқаулықты зерделеу кезінде сіз "қарсылық" немесе "кедергі" деген ұғымды бірнеше рет кездестірген боларсыз [16]. Бұл ОМ [Ом] өлшенген айнымалы токқа қарсылық дәрежесін көрсететін электротехникалық термин. Қарсылық тұрғысынан жоғары ОМ (10-50 кОм) және төмен ОМ (50-600 Ом) микрофондар бөлінеді. Егер микрофонның Шығыс кедергісі күшейткіштің кіріс кедергісіне сәйкес келмесе, бұл пайдалы сигналдың шуылға қатынасының төмендеуіне әкелуі мүмкін. Бұған назар аудару керек. Бұл екі қарсылық бірдей болмауы керек, бірақ микрофон кедергісі күшейткіштің кедергісінің рұқсат етілген шегінде болуы керек. Егер күшейткіштің кірісі төмен болса, онда микрофонның Шығыс кедергісі бірдей болуы керек. Егер сіз жоғары ОМ микрофонын төмен ОМ күшейткіш кірісіне қоссаңыз, сигнал күші төмендейді. Екінші жағынан, төмен омдық микрофонды жоғары Ампердің кірісіне қосқан кезде, дыбыс дисторщен түсіне ие болуы мүмкін, дегенмен бұл үлкен мәселе емес.
Төмен омдық микрофонды практикалық қолданудың артықшылығы-оның шуылға сезімталдығы төмен, тіпті ұзын кабельдік қосылыстарда да.
Микрофонды таңдау.
Микрофонды таңдағанда оның техникалық сипаттамаларының жиынтығын да, жазу шарттарын да ескеру керек, сондықтан нақты ұсыныстар беру өте қиын. Дегенмен, микрофонды таңдаудың жалпы ережелері әлі де бар.
Бағытталмаған микрофонды қатты өшірілген үй-жайда дауыс пен дыбыстарды жазу кезінде қолдануға болады. Оны көп микрофонды жазу кезінде жалпы акустикалық ортаны беру үшін пайдалану керек.
"Кардиоид" типті сипаттамасы бар бір жақты бағытталған микрофонды дыбыстық шағымдары көп бөлмеде жазу кезінде қолданған жөн. Қолданады және оны егер үй-жайдың жүргізеді жазу, ішіне бөгде шулар. Микрофонды артқы жағымен дыбыстық кедергілер көзіне орнату керек. Мұндай микрофонды орындаушыларды орналастырудың кең жиегінде пайдалану ұсынылады. Бұл микрофон Әуесқойлық жағдайда екіталай көп микрофонды жазу кезінде дыбыстар тобын нақты бөлу үшін, сондай-ақ дыбыс көзін микрофонға жақын орналастыру кезінде, бұл жағдайда бағытталмаған және екі жақты бағытталған микрофондарға тән төмен жиілікті бұрмалануды азайту үшін қолданылады.
"Сегіздік" үлгісіндегі диаграммасы бар екі жақты бағытталған микрофонды қайта шағылысқан сигналдардың салыстырмалы деңгейін арттыру қажет болған кезде өшірілген үй-жайда жазу кезінде, сондай-ақ жақын орналасу жағдайында төмен жиіліктерді бөлу үшін жеке дыбыстар мен дауыстарды жазу кезінде, микрофондағы дыбыс көздерін қолдану керек. Мұндай микрофонды бағытталған шу көздерінен түзету қажет болған жағдайда да қолданыңыз. Ол үшін микрофон Шу көзіне нөлдік сезімталдық аймағын бағыттайды. Көлденең бағытта бағытталған екі жақты микрофон еденнен, төбеден және бөлменің бүйір қабырғаларынан шағылысқан дыбыстық толқындарды босату үшін пайдалы. Бұл тек екі қабырғаға акустикалық өңдеуді қолдануға мүмкіндік береді: дыбыстық толқындар көзінің артында және оған қарама-қарсы.
Соңғы таңдау үшін микрофон қай дыбыстық өрісте қолданылатынын анықтау керек.
Тікелей дыбыс өрісі.
"Тікелей дыбыстық өріс" ұғымы дыбыс микрофонға жеткенде, қабырғалардан, еден төбесінен немесе басқа беттерден шағылыспай сипаттайды (суретті қараңыз. 1.6).

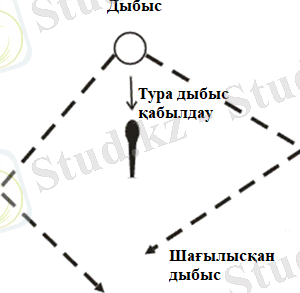

Сур. 1.6. Тікелей дыбыс өрісі және шағылысқан дыбыс.

Егер микрофон тікелей дыбыстық өрісте болса, оны нөлдік сезімталдық аймағына қажетсіз Шу көзіне бағыттауға болады. Бұл әдіс кері байланыс әсерін едәуір азайтуға және дыбыс ағып кетпеуге көмектеседі.
Дыбыс өрісі шағылысқан.
"Шағылысқан (реверб) дыбыстық өріс" ұғымы микрофонға жетпес бұрын дыбыс қабырғаға, төбеге, еденге немесе басқа беттерге шағылысатын жағдайды сипаттайды (суретті қараңыз. 1.7).

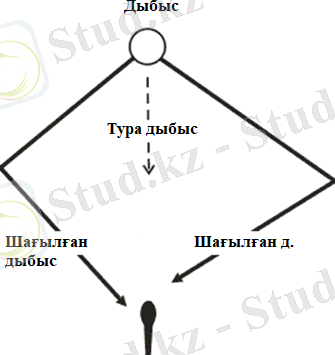

Сур. 1.7. Шағылысқан дыбыс өрісі

Бұл жағдайда қажетсіз шуды толық бақылау үшін микрофонның нөлдік сезімталдық аймағын басқару жеткіліксіз. Алайда, шағылысқан дыбыстық өрісте бір бағытты микрофондар барлық жаққа бағытталған микрофондармен салыстырғанда кері байланыс пен сыртқы сигналдардың әсерінен сенімді қорғауды қамтамасыз етеді. Микрофонның дыбысын шығару бұрышы неғұрлым тар болса, соғұрлым ол осы тапсырманы жақсы орындайды. Осыған байланысты суперкардиоидты микрофондар ең тиімді, содан кейін кардиоидты бағыттағы микрофондар келеді. Шағылысқан дыбыс өрісіндегі микрофонның тиімділігінің сандық өлшемі-бұл дыбыс шығару бұрышына кері байланысты болатын бағыттылық коэффициенті (directivity index). Әр түрлі бағыттағы диаграммалары бар микрофондар үшін коэффициент мәндері 1.1-кестеде келтірілген:

Микрофон бағыты

Бағыттын коэффисиенті
Шу төмендету
Барлық бағыттағы
1
0 дБ
кардиоидты
1.7
4.8 дБ
мықты кардиоидты
1.9
5.7 дБ

Кестедегі деректер суперкардиоидты микрофонның бағыттылық коэффициенті барлық бағыттағы микрофондағы тиісті көрсеткіштен 1,9 есе асып түсетіндігін көрсетеді. (Нақты жағдайда бұл келесіден көрінеді: шағылысқан дыбыстық өріспен суперкардиоидты канал ДБ реверберациялық шуын 5,7-ге азайтады [17,18,19,20].
Жоғарыда айтылғандардың негізінде Crown pzm-11llwrs1 (lynx. 1.8). Бұл өте жоғары сапалы, ішкі кедергісі аз, ішкі кедергісі бар, бақылау және қауіпсіздік жүйелерінде қолданылатын кең, c қабырғаға, электр розеткасының немесе ажыратқыштың стандартты қорабына бекітілген. микрофонның" емес", яғни ол сонда., қайдан "k i". Оңтайлы орналастырылған басқалары екінші жағынан, берілген микрофонның элементтері стерео дыбысты жазуды қамтамасыз етеді (ең жоғары сапада, бұл бұрын-соңды болмаған реализмге қол жеткізуге мүмкіндік береді. Модельде берік және сенімді корпус, кедергі келтіруі мүмкін дірілден қорғайтын резеңке төсем бар. Құрылғыда қажетсіз шу деңгейін төмендетуге мүмкіндік беретін кіріктірілген жиілік сүзгісі бар. Кром Того, оқу үшін оңтайландырылған бір сағаттық модельдер. Планшет түрінде ұсынылған тән микрофондар-11llwrs1. 1.2.

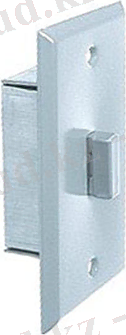

Риз. 1.8. Pzm-11llwrs1 микрофонының басы.

Бағыт диаграммасы

Толық бағыт

жиілік реакциясы
80 -- 10000 Гц
Микрофон түрі
конденсаторлық
Сезімталдық
1.4 мВ Па
Қарсылық
75 Ом
Макс. дыбыс қысымы
100, 1 КГц на 3 % КНИ
Сигнал мен шу қатынасы
68 дБ, 1 КГц на 1 Па
Салмағы
71 г

2 тарау. ПЕРИФЕРИЯЛЫҚ ҚҰРЫЛҒЫЛАРДЫҢ ДАУЫСТЫҚ БАСҚАРУ МОДЕЛІ

2.1 "ақылды" жүйені құрудың алғышарттары

Егер адам шашыраңқы болса. Әрдайым жарықты немесе жылытқышты өшіруді ұмытып кетеді және бұл бақытсыз фактіні ең күтпеген жерде және, әдетте, үйден алыс жерде еске алады. Жалпы, Егер сіз, мысалы, жылы көрпе астынан шыққыңыз келмесе, кенеттен кондиционер немесе желдеткіш өшірілмегенін сезсеңіз...
Тек бір жұбаныш. Біз жалғыз емеспіз. Келісерсіз, әрқайсысымен біз мұндай жоқ-иә, кездейсоқ төтенше жағдайларға тап. Біздің ұмытшақтықтан құтқару бар екені белгілі, және біздің көптеген тұрмыстық қиыншылықтарымызды шешудің жолы - "ақылды жүйе"табылды. Мұндай "технологияның кереметін" құру идеясы ұзақ уақыт бойы ауада болды. Бір қызығы, бұл жүйе коммутатордан күрделі емес. Бірақ бұл үйде немесе кеңседе барынша жайлылықты қамтамасыз етеді және жылу мен электр энергиясын үнемдеуге көмектеседі.
Сонымен, олар біздің құтқарушыларымыз кім? Біз: "ABB" (ABB), "Siemens" (SIEMENS), "Legrand" (LEGRAND), "Bosch" (BOSCH), "AQUERMAN" (ACKERMANN), "Philips" (PHILIPS) және жүздеген жетекші еуропалық өндірушілер, үйге және кеңсеге арналған жабдықтар мен құрылғылар шығарады. Шамамен он жыл бұрын олар еуропалық орнату шинасы деп аударылатын EIB (Еуропалық орнату автобусы) сауда маркасымен EIBA қауымдастығын (Еуропалық орнату автобусы) құрды. Осы біріктірудің нәтижесінде керемет нәрсе болды-EIB стандарты барлық құрылғылардың толық үйлесімділігін қамтамасыз етеді және мамандар түсіндіргендей, олардың арасында ақпарат алмасу.
"Зияткерлік жүйе" Сенсорлардан - команда беретін немесе қабылдайтын құрылғылардан және оны орындайтын акторлардан тұрады. Акторлар-шамдар, жылытқыштар, кондиционерлер...
Сенсорлар мен акторлар компьютер және перифериялық құрылғыларды басқару жүйесі (сорпа) арқылы ақпараттық автобуспен қосылады. Сыртқы көріністе бұл шина бірнеше мыс сымнан тұрады.
Жүйе қызмет ететін бөлме неғұрлым үлкен болса, соғұрлым қосымша жабдықтар қажет болады: қуат көздері, компьютермен байланысуға арналған құрылғылар (интерфейстер), құрылғыларды қосу және өшіру үшін қолданылатын электрондық релелер. Бірақ бұл олай емес. Барлық осы "толтыруды" коммутаторға орнатуға болады. Айта кету керек, бұл торт қорабының өлшемі болуы мүмкін. Іс жүзінде бұл жүйенің күрделілігіне, оның функцияларына байланысты емес.
Ал енді-жобаланған жүйенің мүмкіндіктері туралы.
Егер, мысалы, жалқаулық (немесе уақыт болмаса) әр уақытта тұру немесе - әсіресе "ауыр жағдайларда" - қашықтан басқару құралын пайдалану мүмкіндігі жоқ па? Мәселе жоқ - "ақылды жүйенің" көмегімен дауысты қосуға немесе өшіруге болады!
Мысалы, үйден кетіп бара жатқанда, жарықтың барлық жерде сөніп тұрғанын тексеру керек... әсіресе кешіккен кезде тітіркендіргіш, үйді аралап, қосқыштарды нұқыңыз. Егер бөлмелер көп болса? Жүгіруге тиіс? Немесе сіз кеңседе соңғы болып қалдыңыз делік, бәрі кетіп қалды. Сіз кетіп бара жатып: "содан кейін бәрін тексеруді ұмытпаңыз", - деді. Ал шөлді ызғарлы дәлізге шыққан кезде, уақытты жоғалтып, дәліздермен жүріп, бір нәрсені өшіріп, "барлық жарықты өшіру" дауыстық пәрменінің көмегімен жарық бүкіл ғимаратта (бүкіл қабатта, бүкіл пәтерде, бүкіл үйде) бірден сөніп қалады [21].

2.2 Перифериялық құрылғыларды басқару жүйесінің архитектурасы

Ақылды жүйенің сәулеттік схемасы 2.1-суретте көрсетілген.
Сигнал көзі-адамның өзі. Адамды қадағалайтын құрылғылар (микрофондар, бейнекамералар, сенсорлар және т. б.) барлық жерде орналасқан
дыбыс және бейне сигналдарын өңдеу блогында өңдеу арқылы адамнан шығатын дыбыстар мен оның қимылдарын үнемі сканерлейді (бұл құрылғылардың саны неғұрлым көп болса, соғұрлым жақсы және дәл танылады) [22]. Содан кейін ол оларды дерекқормен салыстырады, қай команданы орындау керектігін анықтайды. Әрі қарай, бұл ақпарат екілік код түрінде Перифериялық құрылғыларды басқару жүйесіне енеді. Сайып келгенде, бұл жүйе кодқа байланысты белгілі бір электр құрылғысын қосады немесе өшіреді.

сур. 2.1. "Ақылды жүйенің" сәулеттік схемасы.

2.3 электр құрылғыларын басқару схемасы

Электр құрылғыларының дауыстық басқару схемасы суретте көрсетілген. 2.2 (1 қосымша). Ол үш негізгі бөліктен тұрады: төрт Crown pzm-11llwrs1 жер бетіне бағытталған микрофондар, дыбыстық сигналдарды өңдеу блогы және перифериялық құрылғыларды басқару жүйесі. Оның жұмыс принципі қарапайым: микрофонның көмегімен адамның дыбысы дыбыстық сигналдарды өңдеу блогына жіберіледі, ол Windows'98 және одан жоғары компьютері бар, тиісті бағдарламалық жасақтамасы бар, кірістірілген аудио түсіру картасы бар.

сур. 2.2. Электрлік құрылғылардың дауыстық басқару схемасы.

Мысал ретінде Digidesign аудиокарт Audiomedia III болады, оның ішінде 8 кірістірілген дыбыстық процессорлар, электронды дыбыс деңгейі мен тепе-теңдік реттегіштері және эквалайзерлер, кіріктірілген арна және Панорама стерео реттегіші және кіріс үшін төрт электронды реттегіш бар. Бұл блокта микрофоннан келетін барлық сигналдар сканерленеді. Дауыстық пәрмен сөздерін ағыннан тану кезінде, мысалы," жарықты қосу", бағдарлама дауыстық командалардың дерекқорынан осы командаға сәйкес келетін кодты іздейді. Осылайша, дауыстық команда қарапайым екі биттік сигналға айналады және мәліметтер шинасы арқылы сорпаға түседі, онда электромеханикалық құрылғылар тікелей қосылады.

3 тарау. ЖҮЙЕ ПАРАМЕТРЛЕРІН ЕСЕПТЕУ

3.1 электр құрылғыларын қосудың негізгі схемасы

Келесі жоспардың міндеті қойылды: дауыс көмегімен бөлмеде электромеханикалық құрылғыларды қосуға және өшіруге болатын "ақылды жүйені" жасау қажет болды - бұл кондиционер, жылытқыш, желдеткіш және жарықтандырудың үш түрі: жоғарғы жағы және толық. Сондай-ақ оларды бір-бірінен тәуелсіз жұмыспен қамтамасыз етті.
Жүйені дамыту мәселесі шешілді (сурет. 3.1) бағдарламаланатын KR1533IR35 микросхемасының көмегімен [23]. ДК-ден келетін деректерді бекітуге арналған. Кілттер ретінде кернеу берілген кезде тізбекті тұйықтайтын (V1 - V5) ТСО-10 ( до 1000 В и 10 А), оптрондар есебі[10]. Оларды басқару үшін D0 - D4 сигналдары қолданылады. Тиристорлар Чип сияқты бес вольтты емес, тек үшеуін қажет ететіндіктен, қосымша қарсылық орнатылады .

Қарсылық қуаты
Түпкілікті таңдаймыз кедергісі МЛТ-0,25-ға 25Ом.
Чип бағдарламаланған, сондықтан D0 терминалына "1" сигналы келгенде, тізбек Q0 арқылы жабылады. 3.1-кестеде дауыстық командалар және оларға сәйкес келетін сигналдар комбинациясы келтірілген.

Табл. 3.1 дауыстық командалар мен кодтардың комбинациясы.
Шығу регистрі
Дауыс командасы

Жарықты қосу
Жылытқышты қосу
Желдеткішті қосу
Кондиционерді қосу

Шеткі жарықты қосу
Жоғарғы жарықты қосу

D0
1
0
0
0
0
D1
0
1
0
0
0
D2
0
0
1
0
0
D3
0
0
0
1
0
D4
0
0
0
0
1

"Барлығын өшіру" пәрмені кезінде D0-D4 барлық түйреуіштерге "0" беріледі және барлық тізбектер ашылады.

сур. 3.1. Электромеханикалық құрылғыларды қосудың негізгі схемасы

Осы схеманың жұмыс принципін мысалдардың бірінде қарастырыңыз. Дыбыстық сигналды өңдеу блогына "жарықты қосу"пәрмені келсін. ДК-ден бірнеше килогерц жиіліктегі микросхемаға деректер шинасы бойынша D0,D1,D2,D3 және D4 кірістері бойынша "1,0,0,0,0" және "0,1,0,0,0" сигналдары кезекпен келе бастайды. Регистр бұл сигналдарды бағдарламаланған сигналдармен салыстырады және тізбекті ток ағыла бастайтын Q0 және Q1 түйреуіштеріне жабады. Осының нәтижесінде V1 және V2 оптрондары, оның ішінде бүйірлік және жоғарғы жарықтандыру тізбегі іске қосылады. Нәтижесінде біздің бөлмеде барлық жарық жанады!
Егер "жоғарғы шамды өшіру" пәрмені орындалса, дыбыстық сигналдарды өңдеу блогы "0,1,0,0,0" коды бар сигнал беруді тоқтатады, бірақ бүйірлік Жарық импульстарын беруді тоқтатпайды. Сайып келгенде, Q1 шығысы бойынша тізбек ашылады, v1 оптронына ток тоқтайды және ол жоғарғы жарық тізбегін ашады., нәтижесінде тек бүйірлік жарық жанады.
Оптрондардың және перифериялық құрылғыларды басқару блогының жұмысы үшін жалпы айнымалы токпен қоректенетін бес вольтты екінші реттік қуат көзі жасалды.

3.2 ішкі қуат көзінің схемалық схемасы

Екінші қорек көздері (ВИП) - бұл шығу кезіндегі электр энергиясының берілген сапасы кезінде айнымалы немесе тұрақты кернеудің кіріс электр энергиясын түрлендіруге арналған құрылғылар. Олардың негізгі мақсаты-әртүрлі басқару жүйелерін немесе электронды құрылғыларды (Теледидарлар, Компьютерлер және т.б.) қуаттандыру. Біздің жағдайда оптрондар және олардың микросхемалары қоректенеді. Ол үшін төменде көрсетілген сипаттамалары мен талаптары бар VIP жобалау қажет:
Түрлендіргіш түрі: бір фазалы ~=.

1. Кіріс желісінің параметрлері:
Кіріс желісінің кернеуі: 220 В.
Кіріс желісінің кернеу ауытқуы: +-5%.
Кіріс кернеуінің жиілігі: 50 Гц.
2. Шығыс желі параметрлері:
Жүктеме тогы: 0,7 а.
Жүктеме кернеуі: 5,0 в.
Жүктеме кернеуінің рұқсат етілген ауытқуы: +-0,9%.
Шығарудағы пульсацияның рұқсат етілген коэффициенті : .
Қоршаған орта температурасы : .
Пәк: 80%.
VIP құрылымдық схемасын таңдау және негіздеу:
Айнымалы кернеуді тұрақты кернеуге түрлендіруді жүзеге асырудың әртүрлі құрылымдық схемалары бар; екі негізгі айырмашылық бар - желілік трансформатордың болуы немесе болмауы [24].
Берілген техникалық тапсырма үшін келесі ережелер негізінде желілік трансформаторы бар тізбекті таңдаған жөн:
1) кіріс трансформаторының көмегімен кернеуді 220-дан 5 В-қа дейін төмендету оңайырақ болады.
2) 50 Гц қуат беру желісінің жиілігі - бұл осындай жиілікте жұмыс істейтін трансформатордың массалық өлшемдері салыстырмалы түрде жоғары болады дегенді білдіреді.
Желілік трансформатормен схеманы құрудың негізгі нұсқаларын қарастырыңыз:
Үшінші схема бойынша орындалған VIP (3.4-сурет) схемада импульстік ендік түрлендіргіштің (шпагаттың) болуына байланысты біршама төмен тиімділікке ие болады. Бұл басқару сигналы берілетін транзистор. Оған басқару схемасы 1114eu3 чипінің көмегімен жүзеге асырылады. Бұл жағдайда сіз күріш схемасында өз таңдауыңызды тоқтата аласыз. 3.4, өйткені ол ... жалғасы
