Электр генераторларын жөндеу


ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
САҒЫНОВ АТЫНДАҒЫ ҚАРАҒАНДЫ ТЕХНИКАЛЫҚ УНИВЕРСИТЕТІ
“ФЭАТ” факультеті
Есеп беру
КӘСІБИ ШЕБЕРЛІК ПЕН КӘСІБИ ҚЫЗМЕТ ТӘЖІРИБЕСІН АЛУ БОЙЫНША ӨНДІРІСТІК ПРАКТИКАДАН ӨТУ ТУРАЛЫ
Практикадан өту орны:
«НҰР-ШАМЫ» ЖШС
Тапсырған:ЭЭ-20-2 студенті Абдужалилов Ш. М.
Қабылдаған:Телбаева Ш. З.
Қарағанды 2022
Кіріспе
Өндірістік технологиялық практика негізінде студенттердің кәсіпорындағы
белсенді қызметі, олардың кәсіпорын ұжымының мүшелері ретінде өндірістікүдеріске тікелей қатысуы жатыр. Бұл оларға өздерінің теориялық білімдерінолдануға, ұйымдастырушылық іс-әрекет дағдыларын, сондай-ақ өз мамандығыбойынша нақты технологиялық операцияларды орындау тәжірибесін алуға, аспаптармен және жабдықтармен жұмыс істеуді
практикалық меңгеруге мүмкіндік береді.
Өндірістік тәжірибенің міндеттері
Университетте алған теориялық білімдері мен біліктерін бекіту және тексеру.
технологиялық процестерді игеру, кәсіби құзыреттіліктерді, дағдыларды
игеру
студенттердің нақты өндірістік жағдайларға бейімделуі.
Кәсіби құзыреттілік деп қойылған міндетті табысты шешу үшін
(жекелеген жұмыс түрлерін орындау немесе қандай да бір технологиялық
процесті жүргізу) қызметкердің білімін, іскерлігін, дағдыларын, өндірістік
тәжірибесі мен жеке қасиеттерін қолдануға ұмтылысы, дайындығы мен
жауапкершілігі түсініледі. Студенттердің технологиялық практикада игеруі тиіскәсіби құзыреттіліктер№1 кестеде келтірілген.
Салалар бойынша өндірістік кәсіпорындарында зерттеулердің негізгі
түрлері "технологиялық тізбек" түрінде ұсынылған - жұмыстың жекелеген
кезеңдерін жүйелі орындау: геологиялық тапсырманы алу, дайындық
жұмыстары, негізгі жұмыстарды жүргізу, жұмыстарды жою және нәтижелердікамералдық өңдеу, қойылған геологиялық міндеттерді шешу, т. с. с. Студент жиі"технологиялық тізбектердің" барлық дәйекті кезеңдеріне кіре алмайды, сондықтан оларды жұмыстың жалғасуына міндетті түрдесілтеме жасай отырып, есептің әр түрлі орындарында сипаттауғаболады. Есепте осындай толық сипаттамасы кемінде бес тізбек түрінде болуытиіс, қалған жұмыстар ""жекелеген кезеңдерітүрінде сипатталуы мүмкін. Егер студент қандай да бір кезеңде (мысалы, дайындық жұмыстары) кәсіпорында қатыспаса, оны басқа учаскеден (басқауақытта жүргізілген) ұқсас кезеңмен ауыстыруға немесе есептермен камералдық жолмен сипаттауға болады.
«НҰР-ШАМЫ» ұйымының жалпы сипаттамасы
Қызмет түрі
ЭҚЖЖ қызметінің негізгі түрі
71209 Техникалық сынақтар мен талдауларды жүзеге асыратын өзге де мекемелердің қызметі
ЭҚЖЖ қызметінің қосымша түрлері
96090 Басқа топтамаларға енгізілмеген өзге де жеке қызметтерді ұсыну
Басқа топтамаларға енгізілмеген өзге де жеке қызметтерді ұсыну
•Электр желілері мен қосалқы станцияларды пайдалану;
• 10-1000 ква дейінгі күштік трансформаторларды жөндеу;

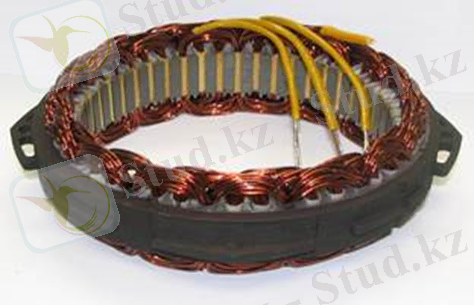

• Электр генераторларын жөндеу;
• дәнекерлеу трансформаторларын жөндеу;
•Fremont терең сорғылары Sv 6-8-10-12, импорттық 0, 6-1000 кВт электр қозғалтқыштарын жөндеу;
•Трансформатор майын тазалау және кептіру;
• Өнеркәсіптік кәсіпорындар мен қондырғылардың компенсациялық құрылғысын орнату ;
• Компенсациялық қондырғы орнату.
Конденсаторларды пайдалану келесі артықшылықтарды береді:
- қуат коэффициентін жақсарту арқылы тұтынушы электр энергиясының жалпы құнын төмендете алады;
- реактивті жүктемені азайту энергия тұтынушыға бірдей жалпы қуатта пайдалы жүктемені арттыруға мүмкіндік береді;
- қуат коэффициентін жақсарту тарату желісінің құрамдас бөліктеріне жүктемені азайтады. Бұл кейде олардың қызмет ету мерзімін ұзартады.
Электр станцияларының және қосалқы станциялардың негізгі қондырғылары
Синхрондық генераторлар
Электр станцияларында электр энергиясын өндіру үшін үш фазалы айнымалы тоқты синхрондық генераторлар қолданылады. Бұл синхрондық генераторлар турбинаның діңгегімен бірге жалғасқан. Жылыту электр станцияларында 3000 айналымдық генераторлар қолданылса, ал гидроэлектр станциялары мен атомдық электр станцияларында 1500 айн/мин-тік генераторлар қолданылады.
Күшейткіш трансформаторлар және автотрансформаторлар. Трансформаторлардың типтері және параметрлері
Электр станциялары мен басқа да станцияларда қолданылатын күшейткіш трансформаторлар электр энергиясын бір шамадан екінші шамаға дейін өзгерту үшін қолданылады. Әсіресе үш фазалық трансформаторлар көп қолданылады. Мұндай трансформатордағы электр қуатының жойылуы басқа бір фазалық трансформаторларға қарағанда 12-13%-ке төмен, ал қолданылатын материалдың мөлшері 20-25%-ке төмен. Трансформатордың негізгі параметріне (генератор сияқты) номиналдық қуат, номиналдық кернеу, номиналдық тоқ, қысқа тұйықталу кезіндегі кернеу, бос жұмыс істеп тұрған кездегі тоқ және қысқа тұйықталу кезіндегі тоқ параметрлері жатады.
Шамалары 110 кВ және одан да жоғары болатын қондырғыларда автотрансформаторлар көптеп қолданылады. Жай трансформаторларға қарағанда кейбір ерекшеліктері бар.
1. 3 Белгілі жүктеме бар қосқыштар (РПН)
Мұндай қосқыштар трансформаторлар орамының тармақтарында тізбекті үзбей қосады және трансформатордың қуатына байланысты ( ) өзгертуге мүмкіндік алады. Ал өзгеру ауқымы құрайды. Мұндай реттегіштер тек қана трансформатордың жоғарғы кернеулік орам жағына орналасады.
1. 4 Синхронда компенсаторлар және генераторлар.
ЭС-да электр энергиясын өңдіру турбо және гидрогенераторлардың көмегімен іске асады. Турбо генератор КЭС, ЖЭО, АЭС-да орналасқан. Ал гидрогенераторлар ГЭС және ГАЭС-да. Турбо және гидрогенераторлардың роторы булы және гидравликалық турбинаға әсерінен айналымға келеді. Синхронды компенсаторлар әдетте қосалқы станцияларда орнатылады және ол желідегі кернеуді реттеу үшін қызмет етеді. Синхронды компенсаторлар, синхронда электрқозғалтқыштар түрінде жасалған. Кең ауқымда тоқ қозуының өзгерісі мен жүктеме жоқ кезінде жұмыс істейді. Қайта қозу тәртібінде компенсаторлар реактивті қуатты желіге береді, ал қозбағанға дейін тәртіпте оны желіден алады. Гидрогенератор синхронды компенсатор тәртібіне жеңіл ауыса алады. Өте қажет кезде кейбір турбогенераторлар электр станцияларында турбо генераторды моторлы тәртіпке ауыстырады.

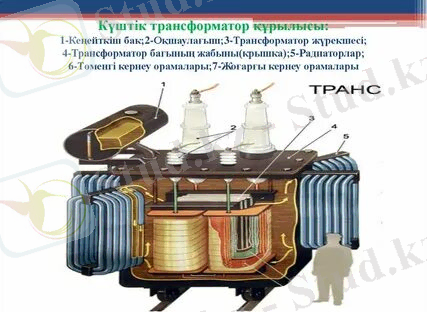

Күштік Трансформаторға ағымдағы жөндеу жұмыстары
Қосалқы техникалық тексеруі оперативті-жөндеу жұмысшысымен күнделікті, ал қосалқы станция басшысымен түнгі уақытта 15 күнде 1 рет жүргізіледі (тәждеуді, разрядты, ток жүретін бөлшектің қызуын тексереді) . Төмендеткіш және түрлендіргіш трансформаторлардың кезектен тыс тексерулері, сондай-ақ, трансформатордың жеке қажеттіліктерін температураның лезде төмендеуі кезінде, олардың газдық әрекетінің және дифференциалды қорғанысының сөндірілуі кезінде өндіреді. Тұрақты оперативті-жөндеу жұмысшысы жоқ тартылым қосалқы станциясында жергілікті нұсқамамен орналастырылған мерзімдегі тексерулер 10 күнде кемінде 1 рет жүргізіледі.

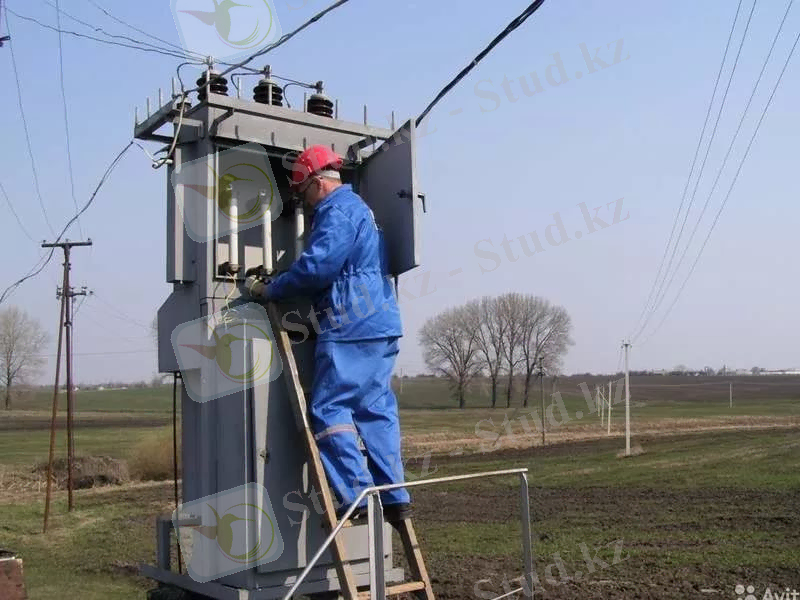

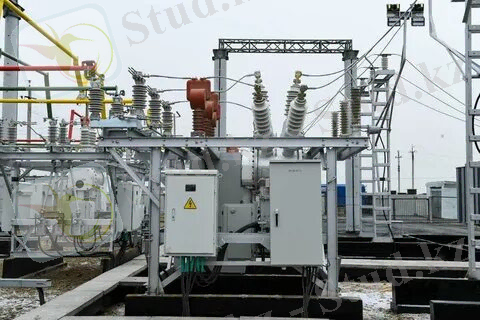

Ауылдық жерде қолданатын күштік трансфор
матор
Трансформаторларды техникалық тексеру кезінде:
- жұмыс режимін;
- енгізудегі май деңгейі ( герметикалық енгізулерде -қысым) және кеңейткіште және термометрдің көрсеткішіне сәйкес;
- трансформаторлардың қаптамаларының күйі және тығыздау орнындағы май ағуының болмауы; енгізулер (разряд іздерінің, жарылудың, сынықтардың, ластанудың болмауы) ; кабельді шиналау (түйіспелі байланыстардың қызуының болмауы) ; майды үздіксіз қата генерациялау, термофисонды сүзгілердің және ылғал сорғыш патрондардың, силикагельдің түсі бойынша бақылауының; май жинайтын және майлы салқындатқыштың май тазалағыш қондырғыларын;
- жұмыс және қорғаушы жерлендірулердің сигнализация және сынаушы сақтандырғыш қондырғыларының дұрыстығын;
- кернеу реттегіш қондырғылардың күйінің көрсеткіштерінің жүктеме астындағы (РПН) трансформаторда және басқару щитіндегі сәйкестігін;
- зақымдануға немесе трансформаторда орналасқан құрамдық бөліктің, құралдардың және аппараттардың қате жұмысына әкелетін өзге шулардың, жоғары вибрацияның болмауын;
- пайдаланылған құбырдың мембранасының тұтастығын;
Ағымдағы жөндеуден кейінгі тексеру құрамында электромеханик және қосалқы станцияның 5-ші және 3-ші разрядты электромонтеры бар жөндеу бригадасымен жүргізіледі.
Трансформаторларды тексеру көлемі олардың қуатымен және оқшаулама класымен анықталады.
630 кВА қуатқа дейінгі трансформаторлар күрделі жөндеуден кейін келесі тексерулерге түседі: барлық орамалардың кедергілері өлшеулері анықталумен; бакты радиаторлы гидравликалық қысыммен престеу; жармалы бөрененің оқшауламаларын және тұйықталуды анықтауға арналған топталған біздерді өлшеу; ауыстырып қосқыш қондырғыларды; 35кВ және одан төмен орама оқшауламасының өндірістік жоғары кернеулі жиілігін тексеру. Осындай трансформаторлардағы май сынағын термофисонды сүзгімен алмайды. Оқшауламаның сипаттамасында жұмысты оқшауламаны қайта орнату, термофисонды сүзгілердегі май мен силикагелді ауыстырумен орындайды. Сонымен қатар, трансформаторды фазировкалау және номиналды кернеуде оның соққысымен қосу жүргізіледі.

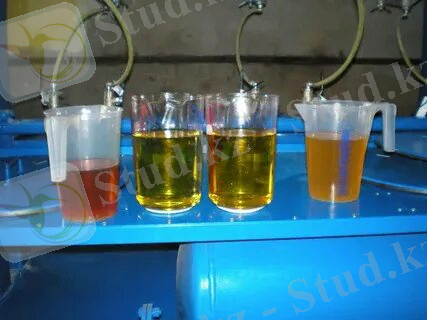

Трансформаторлық май мінездемелері
Трансформаторларда май және салқындатушы орталар және оңашалау кім, не ретінде реакторларда қолданылады .
Трансформаторлық май бөлінеді:
- дымқыл ( көшет немесе присадпен тұрақтандырылған әркім ) , :
- қалпына келтірілген ;
- таза құрғақ (дымқыл немесе қалпына келтірілген май немесе қоспа бұларды майлардың подсушкидан кейін ) ;
- эксплуатациялық ( көрсеткіштер қайсыны майға нормаларға талапқа сай болады, орнында болғанды эксплуатациялауда енгізу кезең экс плуатацию кезең дейін регенерацияға алхоры ) ;
- жұмыспен өтеген ( эксплуа қайсы кейін - дәуірінде тациилар көрсеткіштер эксплуатациялық майға нормаларға талапқа сай болмайды ) .
Жарық - сары . Оның изгосы технологияда ауулар мінездемі береді товления зауытта . Ориентировоч үшін қолданылады сапаның оның бағалаулар сырқыра .
Тазалау, кептіру және май регенерациясы
Май кептіруі. Энергетикалық жүйелерде май тәсілдермен екімен кептіреді : просасыванием ол арқылы құрғақ азотты немесе углекис газ логосы бөлмелік температура жанында ; майдың үстінде ваны жасайды куум 20-30 кПа ; май тозаңдатуымен бөлмелік температура жанында және қалған қысымда кептіру тездетуіне арналған 2, 5-5, 5 кПа . май жылытады 40-50° шарттарда 8-13 кПа . қалған қысым жанында кішкене жөндейтін кәсіпорындарды май жылу жолымен кептіреді немесе тұнбаның оның температура жанында 25-35° . Тұнба - аса қарапайым, арзан және зиянсыз майға арналған кептіру тәсілі . Жетіспеушілік операция оның - үлкен ұзақтық . Май кептіруі жылу көмегі жанында сонымен қатар күрделі емес, және де май ең әртүрлі әдістермен жылытуға болады, трансформатор өзіне меншікті багында соның ішінде. Бірақ май ұзақ қызуы оның бұзуына ертіп әкеле алады Май тазалауы . эксплуатациялау шарттарында май тек қана емес, сонымен қатар ластанады. Судан және механикалылардың примаға сей май центрафигурамен және сүзумен тазалайды .
Центрафигура суды және қоспалар бөліп алуға рұқсат етеді, май ауырлау торыесі . 45-55° май температурасы тиісті болу . Препятсті май биік жабысқақтық төмендетілген температура жанында вует су айырылуына және қоспалардың, ал температура жоғарылауы жанында жоғарырақ 70° суды қиын бөліп алу парообпен басталушының разования және майда су жоғары ерігіштігінің . Сонымен қатар, жоғары температура жанында май қарқынды қартаюы болады . -1-3000 мына мақсатқа арналған ПСМ құруы қолданылады немесе ПСМ оның жаңа модификациясы -2-4. бұлар құрулар центрафигура принцибында жұмыс істейді және центри аталады фугалармен немесе сепараторлармен .
Май сүзу - продавливаниесі ұсақ саңылаулы орта арқылы ( картон, қағаз, зат, материал ағартатын қабат немесе силикагельдің) - сүзгілердің - престердің көмегі жанында жүзеге асырады . Сүзілетін қағаз және картон тек қана емес жібермейді иле, сонымен қатар суды сіңіреді .
Трансформатор майының негізгі функциялары: оқшаулау және салқын трансформатор. Сондықтан ол жоғары болуы керек диэлектрлік беріктік, жылу өткізгіштік, және химиялық тұрақтылық, және жоғары температурада ұзақ уақыт ұстаған кезде осы қасиеттерді сақтауы керек. [1] Типтік сипаттамалар: тұтану температурасы 140 ° C немесе одан жоғары, құю нүктесі −40 ° C немесе одан төмен, диэлектрлік бұзылу кернеуі 28 кВ (RMS) немесе одан жоғары. [2]
Үлкен қуат трансформаторларын салқындатуды жақсарту үшін май құйылған ыдыста сыртқы болуы мүмкін радиаторлар ол арқылы мұнай табиғи жолмен айналады конвекция. Сыйымдылығы мыңдаған трансформаторлар кВА болуы мүмкін салқындатқыштар, мұнай сорғылары, тіпті суға май жылу алмастырғыштар. [3]
Қуат трансформаторлары ұзақ уақыт кептіру процестерінен өтеді, электрлі жылытуды қолдана отырып, а вакуум, немесе екеуі де трансформатордың толығымен босатылуын қамтамасыз етеді су буы оқшаулағыш май енгізілгенге дейін. Бұл алдын алуға көмектеседі тәж қалыптасуы және кейінгі электр бұзылуы жүктеме астында.
Консерваторы бар май толтырылған трансформаторларда (мұнай қоймасы) газ детекторының релесі болуы мүмкін (Бухгольц эстафетасы) . Бұл қауіпсіздік құрылғылары трансформатор ішіндегі газдың жиналуын анықтайды тәжден босатуқызып кету немесе ішкі электр доғасы. Газдың баяу жиналуы немесе қысымның тез көтерілуі кезінде бұл құрылғылар қорғаныс құралын бұзуы мүмкін ажыратқыш трансформатордан қуат алу үшін. Консерваторлары жоқ трансформаторлар, әдетте, Бухгольц релесі сияқты функцияны орындайтын кенеттен қысым релесімен жабдықталған. Энциклопедия site:wikidkk. icu

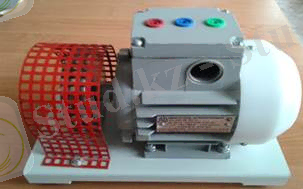

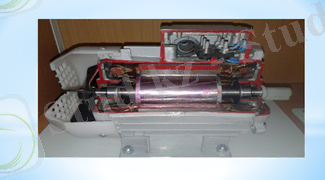

Төменгі суретте электр қозғалтқыштың құрылысы көрсетілген:

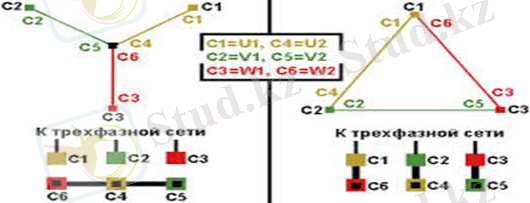

Электр қозғалтқыштың орамдарының жалғану тәсілдері:
Эксплуатациялауға электр қозғалтқыштарының қабылдауы
Сәйкес ПУЭ және сәйкестікте ГОСТ 183-74 және 11677-85 электрліктер машиналар кейін олардың монтаждың немесе күрделіні жөндеуді душар болады байқауларға, мынада өндіреді :
- сыртқы байқау ;
- тексеруді орамалардың қосу схемалары ;
- орамалардың кедергі өлшеуі тұрақты токқа ;
- оңашалау кедергі өлшеуі ;
- орамалардың оңашалау электрлік беріктік байқауы өнеркәсіпті жиілік жоғары күштенуімен ;
- электр қозғалтқышы сыналатын жіберуі ;
- тексеруді электр қозғалтқышы жұмыстары бойдақ жүруда және жүкті тиеу астында .
Барлық - жұмыстардың аяғысынан кейін байқаулардың протоколын құрастырады және ұзақ эксплуатациялауға арналған электр қозғалтқышы жарамдылық туралы нәтижені береді .
Сыртқы байқау . Сыртқы байқау жанында тексеріледі :
- электр қозғалтқышы тап осы төлқұжат сәйкестігі жобаға механизмға және орында қоршаған орта шарттарына қозғалтқыш жұмыстары ;
- дене механикалы зақым келулерінің жоқ болу, шығарулардың қораптары, салқындау желдеткішінің ;
