Басқару жүйелерінің ерекшеліктері

Жұмыс түрі: Іс-тәжірибеден есеп беру
Тегін: Антиплагиат
Көлемі: 14 бет
Таңдаулыға:

Қазақстан Республикасының білім және ғылым Министрлігі

Д.СЕРІКБАЕВ атындағы ШЫҒЫС ҚАЗАҚСТАН
ТЕХНИКАЛЫҚ УНИВЕРСИТЕТІ КЕАҚ

Ақпараттық технологиялар және зияткерлік жүйелер мектебі

1-ші өндірістік іс-тәжірибесін өту туралы

ЕСЕП БЕРУ

2 курс 20-АУК тобының білім алушысы
______6B07101 Автоматтандыру және басқару білім беру бағдарламасы
(шифр, БББ атауы)
____________________Бүйткенова Гүлім____________________
(білім алушының аты-жөні)

Іс-тәжірибені өту орны:
Автоматтандыру және мехатроника саласындағы құзыреттер және технологиялар трансфері орталығы
(ұйымның, кәсіпорынның атауы)

Іс-тәжірибені өту уақыты:
06.06.2022ж. бастап 01.07.2022ж. дейін

Ұйымнан практика жетекшісі:
____________________ Кадыролдина А.Т аға оқытушы___________________
қолы(ТАӘ, лауазымы)

Ұйымның М.О.
Д. Серикбаева ат. ШҚТУ КЕАҚ-нан тағайындалған іс-тәжірибе жетекшісі:

____________________ Кадыролдина А.Т аға оқытушы___________________
қолы(аты-жөні , ғылыми дәрежесі, лауазымы)

Өскемен 2022
Мазмұны
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3
Бірінші өндіріс практикасының негізгі мақсаты ... ... ... ... ... ... ... ... ... ... 4
1.1 Кәсіпорынның техника қауіпсіздігінің негізгі ережелері ... ... ... ... ... ... .5
I Негізгі бөлім
Кәсіпорындағы жабдықтарментанысу ... ... ... ... . ... ... ... ... ... ... ... ... ... ... 6
2.1 Клапан ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 7
2.2 Ыстырма(задвижка) ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..10
III Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 17
IV Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... .18

Кіріспе
Өндірістік практика - студенттің болашақ мамандығы негізінде практикалық дағдыларды меңгеру, мекемедегі жұмыс барысымен толығымен танысу, кәсіби және ұйымдастырушылық тәжірибе алу. Студенттің кәсіби іс-тәжірибесі, ол студенттің теориялық білімін тереңдетіп, тұрақтандыруға, болашақ мамандығы бойынша тәжірибе жинауға, алған тәжірибесін баспасөз орталықтарында өз жұмысына қолдана білуге көмектеседі. Қазіргі уақытта іс-тәжірибені ұйымдастырудың түрлерімен әдістері айрықша мәнге ие, өйткені олар студенттің білімі мен тәжірибесінің дамуына ғана емес, сондай-ақ студенттің өзіндік қалыптасуы мен шығармашылық белсенділігін, ойлау қабілетінің жетілуін арттыруға да ықпал етеді.
Кәсіпорындағы жазғы практиканың мақсаты - кәсіпорында теориялық білімді бекіту, сонымен қатар өндірістік практикалық дағдыларды игеру, жұмыс тәжірибесін жинақтау. Мен Бүйткенова Гүлім Болатқызы, өндірістік тәжірибемді 6 маусым 2022 мен 11 шілде 2022 аралығында "Автоматтандыру және мехатроника саласындағы құзыреттер және технологиялар трансфері орталығыда" өттім. Бірінші өндірістік іс-тәжірибе 2 курс студенттері үшін өткізіледі. Алғашқы өндірістік іс-тәжірибе 6B07101 Автоматтандыру және басқару мамандығының 2 курс студенттері үшін теориялық және практикалық білімді бекіту мақсатында өткізіледі және оқу процесінің ажырамас бөлігі болып табылады. Бұл іс-тәжірибенің мақсаты - алған теориялық білімдерді іс-тәжірибеде бекіту және алғашқы жалпы кәсіби жұмыс дағдыларын игеру болып табылады.

1. Бірінші өндіріс практикасының негізгі мақсаты
Өндірістік тәжірибенің мақсаты:
- бөлімнің қызметін ұйымдастыру және басқару құрылымы;
- қолданыстағы стандарттар, техникалық шарттар, жобалық-техникалық
құжаттаманы әзірлеу, құру және жүргізу бойынша ережелер мен
нұсқаулықтар;
- ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыстардың
экономикалық тиімділігін анықтайтын автоматтандырылған құралдар мен
автоматтандыру мен басқару жүйелерін жобалау технологиялары;
- өмір қауіпсіздігі мен қоршаған ортаның тазалығын қамтамасыз ету
мәселелері;
- компьютерлік модельдеуге және автоматтандыру мен басқару жүйелерін
жобалауға арналған бағдарламалық пакеттер;
- мамандық бейіні бойынша мерзімді басылымдармен, рефераттармен және
ақпараттық-анықтамалық басылымдармен жұмыс жасаудың,
интернеттехнологияларды қолданудың заманауи технологиялары.
Тәжірибенің алға қойған мақсаты оның өндірістік кәсіпорындағы міндетін
анықтайды:
- нақты өндіріс технологиясын зерттеу;
- кәсіпорынның технологиялық сызбалары, негізгі цехтардың технологиялық
жабдықтарының құрылымы мен сызбасы туралы кең түсінік алу;
- автоматтандыру жүйесін реттеу, пайдалану және жөндеу кезінде еңбек
ұжымында жұмыс дағдыларын алу;
- өндірістік процесті басқару құрылымымен, операторларды басқару
пункттерінің құрамымен және олардағы техникалық автоматика
жабдықтарының орналасуымен танысу.

1.1 Кәсіпорынның техника қауіпсіздігінің негізгі ережелері
Бірінші барған күні жетекшім мені кәсіпорындағы техника қауіпсіздіктерімен таныстырды. Онда компьютерді қалай қосыпөшіру керектігін көрсетті. Және де электр сымдарына абай болу керек екенін айтып отырды. Компьютерді жұмыс істеп болғаннан кейін міндетті түрде сөндіріп қою қажеттігін, компьютердің алдына міндетті түрде кактус гүлін қойып қою көзге қауіпсіз екенін ескертті. Бөлмеден шығарда бөлменің терезелерін жауып, бөлмедегі электр жарығын сөндіріп кету керектігін айтты. Егер бұл міндеттерді орындамаған жағдайда кенеттен төтенше жағдай болуы мүмкін екендігін ескертті. Мен өзіме тиесілі жұмыстарды техника қауіпсіздігін сақтай отырып жұмыс істедім.
Техника қауіпсіздік шараларымен танысу. Сонымен жалпы алғанда мына техника қауіпсіздік ережелерін сақтау қажет:
1. Есептеуіш техника бөлмесінде әрбір студент қауіпсіздік техникасының ережесін қатаң тәртіпте орындау керек.
2. Электр тогымен зақымдалған студентке әрбір студент алғашқы көмек көрсете білу керек.
3. Электр тогымен зақымдалған кезде тезірек тоқты өшіріп, зақымдалған адамды сымнан босату керек.
4.Егер демалысы тоқтап қалған болса, онда дәрігер шақырып жасанды тыныс алу жәрдемін көрсету керек. Ол минутына 16-18 рет бірқалыпты өту керек және қашан тыныс пайда болғанша жасау керек.

2. Кәсіпорындағы жабдықтармен танысу

Мен Бүйткенова Гүлім Болатқызы, өндірістік тәжірибемді 6 маусым 2022 мен 11 шілде 2022 аралығында "Автоматтандыру және мехатроника саласындағы құзыреттер және технологиялар трансфері орталығыда" өттім.
Бірінші барған күні жетекшім мені кәсіпорындағы техника қауіпсіздіктерімен таныстырды. Одан киін біз ақырындап ішндегі техникалармен танысып, оларды қолданыста қалай жұмыс істейтінін көрдік. Әсіресе клапан құрылғысының қалай жұмыс істейтінің бақылап, оның түрлерімен таныстық. Соның ішінде ысырма құрылғысың тереңірек қарастырдық. Олардың жұмыс істеу принципын көріп, қалай жасалатынын бақыладық.

Клапан-бұл қозғалтқыш цилиндрлеріне кіретін және шығатын газдарды шығаратын жанғыш қоспаның ағынын ашуға, жабуға, сондай-ақ реттеуге арналған құрылғы.

Ысырма-бұл сұйық немесе газ тәрізді заттың өтуі ысырманы осы заттың өту бағытына перпендикуляр күйге бұру арқылы реттелетін құлыптау құрылғысы.

2.1 Клапан
Клапан-бекіту-реттеу құбыр арматурасы, құбырлардағы сұйықтық, бу немесе газ ағынын өткізуге, жабуға немесе реттеуге арналған механикалық құрылғы. Шын мәнінде, мұндай құрылғы құбырдағы уақытша кедергі болып табылады. Құбыр арматурасы жұмыс денесін тұтынатын әртүрлі техникалық құрылғылар мен жүйелерде кеңінен қолданылады.
Құрылымның негізгі элементтері. Клапан корпустан, қақпақтан (басынан), ер-тоқымнан, жапқыштан (жапқыштан) және шыбықтан (шыбықтан) тұрады, оны жылжытуға арналған автоматты құрылғы бар. Корпус барлық бөліктерді бір бөлікке біріктіреді. Жұмыс ортасы корпустың бір жағындағы клапанның ішіне кіреді, ал баста орналасқан өзек тығыздағышпен бірге ысырманы жылжытады, ер-тоқымның ашылуын ашады немесе жабады. Орта ер-тоқымдағы тесік арқылы өтіп, корпустың екінші жағынан ағып кетеді. Бұл жағдайда ағын қозғалыс бағытын сақтай алады немесе бұрышпен бұрыла алады.
Материалдар. Клапандарды жасау үшін әртүрлі материалдар қолданылады: сұр құйма немесе иілгіш шойын, қола, көміртекті немесе тот баспайтын болат және монель және инконель сияқты никель негізіндегі қорытпалар. Бұл материалдар құны, жұмыс температурасының диапазоны және коррозияға төзімділігі бойынша ерекшеленеді және шығындардың өсу ретімен тізімделеді. Сұр шойын өте маңызды емес қосымшаларға, әсіресе су құбырларына жарамды. Қола коррозияға төзімділігі жоғары және коррозиялық Белсенді орта үшін қолданылады. Көміртекті болат берік және оны жоғары қысым кезінде қолдануға болады. Хроммолибденді Болат ыстыққа төзімділігімен ерекшеленеді және жоғары температурада (шамамен 600° С), мысалы, жылу орталықтарында қолданылады. Тот баспайтын болат пен никель қорытпалары қоладан гөрі коррозияға төзімді және ыстыққа төзімді.

Клапандардың түрлері. Жұмыс принципіне байланысты клапандардың екі үлкен класы бөлінеді-жапқыштың сызықты және айналмалы қозғалысы бар. Бірінші типтегі клапандарда клапанды ашқан кезде Ысырма көтеріліп, орындықты ашады. Бұл клапандары екінші типті крандарында) бекітпе ось бойынша бұрылады, ашып немесе жабады өту.

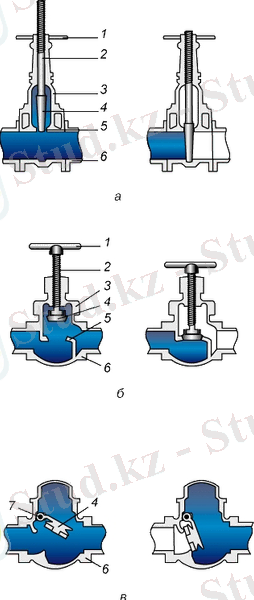

Сур. 1. Клапандардың түрлері (сол жақта - ашық, оң жақта-жабық). а-ысырмасы бар клапан (шибер); б - вентиль; в - кері клапан. 1-ұшқыш; 2-өзек; 3 - тығыздағыш қораптың қақпағы; 4 - Ысырма; 5 - ер - тоқым; 6-корпус; 7-Ілмек
ЖАПҚЫШТЫҢ СЫЗЫҚТЫ ҚОЗҒАЛЫСЫ БАР КЛАПАНДАР

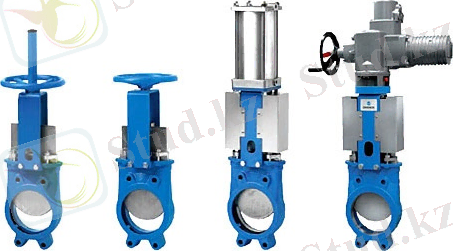

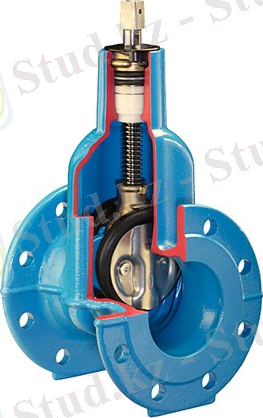

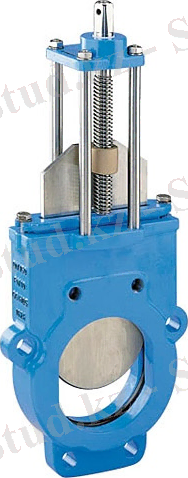

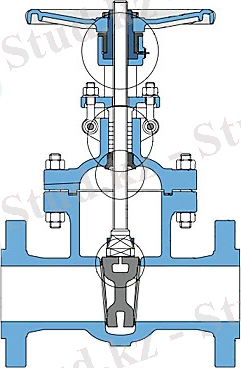

Ысырма. Клапандар (шиберлер) әдетте өнеркәсіптік құбыр жүйелерінде клапанды толығымен жабу немесе толығымен ашу қажет болған кезде қолданылады. Мұндай клапан құлыптау деп аталады. Клапан ашық болған кезде ағын іс жүзінде қарсылыққа тап болмай өтеді. Шиберлерде дампер бағыттағыштарға түседі.
Шұра. Клапан клапанға қарағанда ағынға көбірек қарсылық жасайды. Клапанда қысым төмендейді және ол құбырдағы ағынды немесе қысымды реттеу үшін қолданылады (ағынды дроссельдеу). Клапандарда әрқашан айналмалы өзек болады. Кезде айналу маховичка бұранда шток жылжиды по резьбе басының сайрауын, көтеру немесе түсіру бекітпенің. Клапандардың көптеген түрлері бар.
Ине клапаны. Құрылымдық жағынан ине клапандары мен клапандар аздап ерекшеленеді. Әдетте бұл кішігірім клапандар, оларда шыбықтың жұмыс бөлігі тар конус түрінде болады, бұл жұмыс денесінің ағынын біркелкі реттеуге ... жалғасы
