Сарыағаш кәсіпорны жағдайында минералды су өндіріснің технологиялық үрдісін автоматтандыру тақырыбындағы дипломалды практика есебі

Жұмыс түрі: Іс-тәжірибеден есеп беру
Тегін: Антиплагиат
Көлемі: 19 бет
Таңдаулыға:

Мазмұны
Кіріспе
I.Технологиялық бөлім
Өндіріс туралы жалпы мәлімет
Өндіріс жұмысының анализі
ІІ.Конструкторлық бөлім
2.Таспалы конвейер
2.1 Ленталы конвейердің технологиялық процессі және құрылымы.
2.2 Конвейерді алдын ала есептеу
ІІІ.Еңбекті қорғау бөлімі
3.1 Автоматтандыру құралдарын пайдалану кезіндегі техника қауіпсіздік ережелерін сақтау
Қорытынды
Пайдаланылған әдебиеттер тізімі

Кіріспе
Қазіргі автоматтандырылған электржетек жүйесіне,әсіресе, технологиялық қондырғылармен күрделі автоматты басқару жүйесінде жұмыс істеійтін электр жетегінің қозғалысты басқарудың сапасына тым қатаң талаптар қойылады.Дәл технологиялық қондырғыларда манипуляторларда электржетегіне берілген тез әрекеттілігін, орнын анықтау және дәлдігін, үлкен тұрақтылық пен жылдамдықтың шектелуін және т.б. қамтамасыз етеді. Қазіргі кезде көптеген өндіріс орындарында ең көп қолданылатын қозғалтықыштардың бірі асинхронды қозғалтықыш болып табылады.
Оңтүстік Қазақстанның Сарыағаш-Курортта орналасқан Асемай минералды су зауытының ашылуы 1949 жылы болды. 1995 жылы зауытқа ЖШС Асемай деген атау берілген. Ал үш жылдан кейін бірінші рет Қазақстанда зазсыз су таратыла бастаған.Бұл зауыт Сарыағаш Су ассоциациясына 13 ші болып кірген.
Таспалы конвейер-бұл тасымалдау машиналарының ең көп таралған түрі, ол ұсақ немесе бөлшектерді тасымалдауға қызмет етеді. Өнеркәсіптік өндірістерде, кеніштер мен шахталарда, ауыл шаруашылығында қолданылады. Тасымалданатын жүктің қасиеттері мен сипатына байланысты таспаның жұмыс жағының көлбеу бұрышы 90°дейін орнатылуы мүмкін.
Көбінесе конвейер таспасы тасымалдау құрылғысының бір бөлігі болып табылады. Мысалы, алаңнан астық массасын жинау үшін механикаландырылған токта қолданылатын астық тиегіште щеткалы қырғыштар болады, одан кейін астық нориямен көтеріліп, жүк көлігінің шанағына астық лақтыратын таспалы конвейерге түседі.
Адамдардың дені сау және бай болуына көмектесе алатын Оңтүстік Қазақстан қойнауындағы ұлы қазына туралы осыдан үш ғасыр бұрын Әулие Иса-ата айтқан болатын. Ғалымдар пайғамбардың сөздерін өз жолымен түсіндіріп, бұл мұнай туралы деп шешті. 1946 жылы бұл бөліктерде қара алтын іздеп ұңғымалар бұрғылана бастады, бірақ оның орнына жер астынан су бұрқағы соғылды.
Жергілікті тұрғындар судың дәмін татып, оның емдік қасиеттерін ашты. 1956 жылы бұлақтың жанында алғашқы "Сарыағаш"шипажайы ашылды. Бірнеше жылдан кейін емдік бұлақтың суы бүкіл Кеңес Одағында белгілі болды. Бүгінгі таңда "Әсем-Ай Сарыағаш" сауда маркасы да ең танымал болып табылады.
Таспалы конвейерлер жылжымалы, тасымалданатын, айналмалы және стационарлық. Стационарлық машиналар материалдардың көп мөлшерін 3-тен 300-ге дейінгі қашықтыққа жылжыту үшін қолданылады.
Бұл диплом алды практика шеңберінде ленталы конвейердің бір қозғалтқышты электр жетегі құрылған. Жұмысты орындау барысында келесі негізгі мәселелер жүзеге асырылады:
конвейер қондырғысының қысқаша сипаттамасы мен конструкциалды сипаттамасын қарастырамыз;
ленталы конвейердің энергияны үнемдейтін бір қозғалтқышты электр жетегі;
басқару жүйесін жетілдіру;
параметрлер синтезі(таңдау);
конвейердің асинхронды электр жетегінің қозғалыс тұрақтылығы;
конвейердің асинхронды электр жетегінің жылдамдығы мен моментінің өтпелі процесстерін зерттеу;
өмір тіршілік қауіпсіздігі бөлімі қарастырылады;

І.Технологиялық бөлім
Өндіріс туралы жалпы мәлімет
Адамдардың дені сау және бай болуына көмектесе алатын Оңтүстік Қазақстан қойнауындағы ұлы қазына туралы осыдан үш ғасыр бұрын Әулие Иса-ата айтқан болатын. Ғалымдар бұны мұнай туралы деп ойлады. 1946 жылы осы жерде қара алтын іздеп ұңғымалар бұрғылана бастады, бірақ оның орнына жер астынан су бұрқағы соғылды.
Жергілікті тұрғындар судың дәмін татып, оның емдік қасиеттерін ашты. 1956 жылы бұлақтың жанында алғашқы "Сарыағаш"шипажайы ашылды. Бірнеше жылдан кейін емдік бұлақтың суы бүкіл Кеңес Одағында белгілі болды. Бүгінгі таңда "Әсем-Ай Сарыағаш" сауда маркасы да ең танымал болып табылады. Судың құрамына адам ағзасына пайдалы әсер ететін және ағзаның күнделікті қажеттілігін толығымен толтыратын 40-тан астам минералдар мен микроэлементтер кіреді. Құрамы күрделі сулар: гидрокарбонатты-хлоридті, гидрокарбонатты-сульфатты, гидрокарбонатты-хлоридті-сульфатты. Белсенді иондармен: безді, мышьяк, кремнийлі, басқа белсенді иондармен (фтор, литий, кобальт және басқалар). Газ: көмірқышқыл, күкіртсутекті, басқалары (азотты, метанды, азотты-метанды және басқалары).

Әсем Ай" - бұл 17 жыл бойы Қазақстандағы ең танымал және көне (1949 жыл)курорттың аумағына төгіліп келе жатқан Сарыағаш минералды суларының ішіндегі жалғыз марка.
"Әсем Ай ""классикалық" Сарыағаш "суы деп аталады, өйткені бұл марка кезінде Кеңес Одағы кезінде шығарылған" Сары-Ағаш " төгілген ЗМД ұңғымасынан төгіледі.
Тереңдігі 1033 м. ұңғымадан су өзінің табиғилығын сақтай отырып, сүзу және зарарсыздандырудан кейін құю желісіне беріледі.
"Әсем Ай" суының бірегейлігі, барлық басқа асханалық сулардан айырмашылығы, құрамында минералды заттар бар (1 гл-ден аз), оны шектеусіз ішуге болады және сонымен бірге Сіздің денсаулығыңыз үшін сөзсіз пайдалы.
"Әсем Ай" минералды суының дәмі жағымды, газданудың оңтайлы деңгейі бар, ас қорыту органдарының жұмысын жақсартады және шөлді басады.

Өндіріс көзі-екі ұңғымадан тұрады:
N3 МД 1033 м тереңдікте орналасқан судың жер бетіне түсу температурасы 60-65 градус болады
N3 МД Бис 1090 м тереңдікте орналасқан судың жер бетіне түсу температурасы 45-60 градус болады.
Су құю цехы 2014 ж жаңа неміс өндірісінің автоматтандырылған желісімен жабдықталған, фирма - KRONES
Ұңғымадан құю желісіне дейінгі жолдан өтіп, су кешенді өңдеуден өтеді, KRONES жаңа жабдықтары минералды судың бастапқы түрінде барлық пайдалы қасиеттерінің сақталуын қамтамасыз етеді.
Судың сапасы халықаралық көрмелердің көптүрлі сертификаттарымен және наградаларымен расталған.
Адамдардың дені сау және бай болуына көмектесе алатын Оңтүстік Қазақстан қойнауындағы ұлы қазына туралы осыдан үш ғасыр бұрын Әулие Иса-ата айтқан болатын. Ғалымдар бұны мұнай туралы деп ойлады. 1946 жылы осы жерде қара алтын іздеп ұңғымалар бұрғылана бастады, бірақ оның орнына жер астынан су бұрқағы соғылды.
Жергілікті тұрғындар судың дәмін татып, оның емдік қасиеттерін ашты. 1956 жылы бұлақтың жанында алғашқы "Сарыағаш"шипажайы ашылды. Бірнеше жылдан кейін емдік бұлақтың суы бүкіл Кеңес Одағында белгілі болды. Бүгінгі таңда "Әсем-Ай Сарыағаш" сауда маркасы да ең танымал болып табылады.
"Әсем Ай" - бұл 17 жыл бойы Қазақстандағы ең танымал және көне (1949 жыл)курорттың аумағына төгіліп келе жатқан Сарыағаш минералды суларының ішіндегі жалғыз марка.
"Әсем Ай ""классикалық" Сарыағаш "суы деп аталады, өйткені бұл марка кезінде Кеңес Одағы кезінде шығарылған" Сары-Ағаш " төгілген ЗМД ұңғымасынан төгіледі.
Тереңдігі 1033 м. ұңғымадан су өзінің табиғилығын сақтай отырып, сүзу және зарарсыздандырудан кейін құю желісіне беріледі.
"Әсем Ай" суының бірегейлігі, барлық басқа асханалық сулардан айырмашылығы, құрамында минералды заттар бар (1 гл-ден аз), оны шектеусіз ішуге болады және сонымен бірге Сіздің денсаулығыңыз үшін сөзсіз пайдалы.
"Әсем Ай" минералды суының дәмі жағымды, газданудың оңтайлы деңгейі бар, ас қорыту органдарының жұмысын жақсартады және шөлді басады.
Қазақстан нарығында жергілікті және шетелдік минералды сулар брендтерінің алуан түрлілігі ұсынылған. "Asem Ai Saryagash" суы жалпы фонға қарағанда тиімді деп айтуға болады, өйткені ол отандық өндірістің өнімі болып табылады.Судың құрамына адам ағзасына пайдалы әсер ететін және ағзаның күнделікті қажеттілігін толығымен толтыратын 40-тан астам минералдар мен микроэлементтер кіреді.

Минералды судың құрамы бойынша жіктелуі
Көрсеткіштер
бағалау нормасы
минералды судың атауы
Минералдануы г л

2.0
Өте әлсіз минералданған

2.0 - 5.0
Әлсіз минералданған

5.0 - 10.0
Орташа минералданған

10.0 - 35.0
Жоғары минералданған

35.0 - 150.0
Ащы

150.0
Күшті ащты
Газға қанығу мл л

50
Өте аз газбен қаныққан

50 - 100
Аз қаныққан

100 - 1000
Орташа газбен қаныққан

1000
Жоғары қаныққан
Ерекше компоненттердің мазмұны:

0,5 - 1,4
Аздап көмірқышқылды

1.4 - 2.5
Орташа көмірқышқылды
Гл көмірқышқыл газы (ерітілген СО2)
2.5
Жоғары көмірқышқылды
Мг л күкірт сутегі және гидросульфид (Н2Ѕ + НЅ)

10 - 50
Әлсіз сульфидті

50 - 100
Ортасульфидті

100 - 250
Күшті сульфид

250 - 500
Өте күшті сульфид

500
Ультра күшті сульфид
Мышьяк (As) мг л

0,7 - 5,0
Мышьяк (мышьяк)

5,0 - 10,0
Күшті мышьяк (мышьяк)

10,0
Өте күшті мышьяк
Мг л қышқылды және тотықты темір

20,0 - 40,0
Безді

40,0 - 100,0
Күшті безді

100,0
Өте Күшті безді
Бром (Br) мг л
25
Бромды
Йод (I) в мгл
5
Йодты
Кремний қышқылы және гидросиликат мг л
50
Кремнийлі
Радон (Rn) нкюриде

5 - 20
Өте әлсіз радонды

20 - 40
әлсіз радонды

40 - 200
Орташа радонды

200
Жоғары радонды
Су реакциясы, рН

3,5
Қатты қышқыл

3,5 - 5,5
Қышқыл

5,5 - 6,8
Сәл қышқыл

6,8 - 7,2
Бейтарап

7,2 - 8,5
Сәл сілтілі

8,5
Сілтілік
Температура С

20
Суық,салқын

20 - 35
Жылы (төмен жылу)

35 - 42
Ыстық (жылу)

42
Өте ыстық (жоғары жылу)

Өндіріс жұмысының анализі
Су өндіретін зауыт "Сарыағаш" курортының аумағында орналасқан. 2014 жылы ол толығымен болды"Riks LTD" ЖШС "Asem Ai Saryagash минералды суы" см барлық қазақстандықтарды келе жатқан Наурыз мерекесімен құттықтайды, әр отбасына бейбітшілік пен жақсылық тілейді! Отбасы - бұл біздің басты қазынамыз және біз жақындарымыздың денсаулығына қамқорлық жасауымыз керек. Жақсы денсаулықтың негізі дұрыс тамақтану және сапалы суды тұтыну мәдениеті екендігі бұрыннан белгілі.

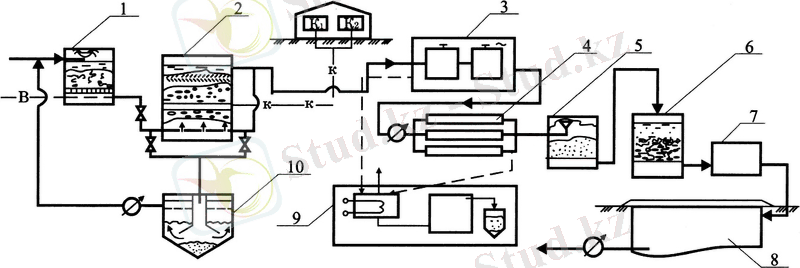

Құрамында антропогендік қоспалары бар жоғары минералданған суларды тазартудың технологиялық схемасы: 1-биореактор; 2-үш қабатты ағарту-сорбциялық сүзгі; 3 - электродиализдік қондырғы; 4 - Кері осмостық қондырғы; 5 - сорбциялық сүзгі; 6, 7-рН - корректор; 8 - таза су резервуары; 10-жуу суларын ағарту торабы.

Өндірістік байланыстардың сәтті жұмыс істеуі үшін қызмет көрсету бөлімшелері - көлік және қойма шаруашылықтары, қоршаған ортаны қорғауды, кәсіпорын аумағының өндірістік эстетикасының тазалығын қамтамасыз ету бойынша түрлі қызметтер құрылды.
Өндірістік процесті ұйымдастырудың бастапқы буыны жұмыс орны болып табылады. Жұмыс орны-жұмысшы немесе жұмысшылар тобы (бригада) өндірістік процестің бір немесе бірнеше операцияларын орындайтын жабдықтармен және әртүрлі құрылғылармен жабдықталған өндірістік алаңның бөлігі.
Бірнеше біртекті технологиялық учаскелер кәсіпорынның үлкен бөлімшелерін-өндірістік шеберханаларды құрайды.
Көмекші шеберханалар негізгі өнімдерді шығаруға, оларға әртүрлі қызметтер көрсетуге көмектеседі. Кәсіпорында келесі қосалқы цехтар жұмыс істейді:
Жөндеу-механикалық цех (РМЦ) жабдықты тиісті техникалық деңгейде ұстайды;
Электр цехы - электр жабдықтарын жөндеу, өндірістік цехтарда электр қозғалтқыштарын қайта орау және орнату;
Жөндеу-құрылыс цехы (РСЦ) - ғимараттар мен құрылыстарды жөндеуді жүзеге асырады;
Энергетикалық цех-төмендеткіш түрлендіргіш қосалқы станцияларды, жылу электр орталығын, бу қазандығын, газ генераторын, оттегі қондырғысын, байланыс цехын қамтиды.
Қосалқы цехтарға контейнер немесе буып-түю өнімдерін шығаратын цехтар, негізгі және қосалқы цехтардың қалдықтарынан өнім шығаратын цехтар жатады.
Минералды судың күрделі химиялық формуласы бар, ол су мен ерітінді формуласынан тұрады, минералдану деңгейі, температура мен қышқылдық та қосылады. Минералды судың формуласын қарастырайық.

CO21.1 M6.1 HCO385 CL14 (Na + K)88 Ca6 Mg4 T33.8C pH 6.7..

CO21.1-CO2 газының мөлшері (көмірқышқыл газы) литріне 1.1 грамм.
M6.1-жалпы минералдану көрсеткіші. Су құрамында бір литрде 6.1 грамм минералды заттар бар.
Алымы судағы аниондардың (теріс зарядталған бөлшектердің) саны. Белгілі-катиондардың саны (оң зарядталған бөлшектер).
HCO385-аниондар HCO3 (бикарбонаттар) судың аниондық құрамының 85% құрайды.
CL14-CL аниондары (хлор) судың анион құрамының 14% құрайды.
(Na + K) 88-na (натрий) және K (калий) катиондары су катиондарының құрамының 88% құрайды.
Ca6-CA (кальций) катиондары катиондар құрамының 6% құрайды.
Mg4 - катиондар Mg (магний) катиондар құрамының 4% құрайды.
T33.8c - судың температурасы 33.8 градус.
РН 6.7- судың қышқылдығы 6.7. РН 6.7-бұл аздап қышқыл орта.Кәсіпорындарды басқару құрылымы оның өндірістік құрылымымен анықталады және өндірістік бірліктердің аумақтық орналасуын, олардың мамандануын, заңды Тәуелсіздік дәрежесін және өндірістік және экономикалық байланыстарды ескереді. Басқару органдары тұтастай алғанда негізгі өндірістік-шаруашылық және ғылыми-техникалық шешімдерді әзірлеуді және қабылдауды жүзеге асырады, кәсіпорынды дамытудың стратегиялық бағыттарын айқындайды.

Асханалық минералды судағы белсенді компоненттердің концентрациясы
Биологиялық белсенді компонент
1 литр суға компонентінің құрамы, мг
Көміртектің еркін қос тотығы (шығар көзде бар)
500
Темір
10
Бор (ортобор қышқылына қайта есептегенде)
35
Кремний (метакремнийлі қышқылға қайта есептегенде)
50
Йод
5
Органикалық заттар (көміртекке есептегенде)
5
Көздегі Мышьяк
0,7
Бром
15

2.Таспалы конвейер
2.1 Таспалы конвейердің жұмыс процесі

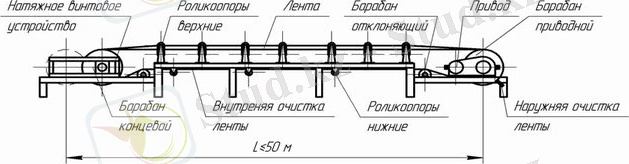

Таспалы конвейер -- (ағл. belt conveyor) жүктасымалдағышы мен тарту мүшесі тұйықталып (шексіз) қосылған жұмсақ ленталы үздіксіз әрекетті тасымалдаушы қондырғы.
Лента қозғалысқа өзі мен жетекті барабан арсындағы үйкеліс күші арқылы келтіріледі; Ол барлық ұзындық бойынша стационарлы роликті тірегіштерге сүйенеді.
Таспалы ковейлерді таулы өндірістерден пайдалы қазбаларды тұтынушыға тікелей жеткізу үшін де қолданады (мысалы: көмірді жылыту орталықтарына немесе кенді металлургиялық заводқа). Шахталарда арнайы жабдықта ғана ленталы конвейерлерді кейде еңісті жерлермен адамдарды тасымалдау кезінде де қолданады.
Ленталы ковейлерді таулы өндірістерден пайдалы қазбаларды тұтынушыға тікелей жеткізу үшін де қолданады (мысалы: көмірді жылыту орталықтарына немесе кенді металлургиялық заводқа). Шахталарда арнайы жабдықта ғана ленталы конвейерлерді кейде еңісті жерлермен адамдарды тасымалдау кезінде де қолданады.
Таспалы конвейер-бұл тасымалдау машиналарының ең көп таралған түрі, ол сусымалы немесе бөлшектерді тасымалдауға қызмет етеді. Өнеркәсіптік өндірістерде, кеніштер мен шахталарда, ауыл шаруашылығында қолданылады. Тасымалданатын жүктің қасиеттері мен сипатына байланысты таспаның жұмыс жағының көлбеу бұрышы 90°дейін орнатылуы мүмкін.
Көбінесе конвейер таспасы тасымалдау құрылғысының бір бөлігі болып табылады. Мысалы, алаңнан астық массасын жинау үшін механикаландырылған токта қолданылатын астық тиегіште щеткалы қырғыштар болады, одан кейін астық нориямен көтеріліп, жүк көлігінің шанағына астық лақтыратын таспалы конвейерге түседі.
Таспалы конвейерлер жылжымалы, тасымалданатын, айналмалы және стационарлық. Стационарлық машиналар материалдардың көп мөлшерін 3-тен 300-ге дейінгі қашықтыққа жылжыту үшін қолданылады.
Таспалы конвейерлер түрлері бойынша ерекшеленеді. Таспалы конвейерлердің түрлері:
трасса түрі бойынша:
Көлденең таспалы ... жалғасы
