Құрылыс және құрылыс материалдары

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 20 бет
Таңдаулыға:

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ АУЫЛ ШАРУАШЫЛЫҒЫ МИНИСТРЛІГІ
Жәңгір хан атындағы Батыс Қазақстан аграрлық- техникалық университеті

БЕКІТЕМІН
Құрылыс және құрылыс материалдары
Жоғары мектеп жетекшісі
_________________ Нариков К.Н.
қолы
_____ _____________ 2022 ж.

ТАПСЫРМА

Сәулет пәні бойынша курстық жоба
________ топ студенті___________________________ ____________
Тақырыбы: Аз қабатты тұрғын үй

Бастапқы мәліметтер:
1.1 Құрылыс ауданы: Орал қаласы
1.2 Қабаттылығы: 1 қабат + жертөле, 2 қабат, 2 қабат + жертөле
1.3 2 қабаттың түрі: тұтастаймансардты
1.4 Шатыр: скатты, тегіс, аралас нұсқа
1.5 Қоршаушы қабырғалар материалы: кірпіш, газобетон блок
1.6 Қасбет әрлеу: беттік кірпіш, сылақ, ілмелі қасбет
1.7 Стилистика: Шале. Заманауи классика, минимализм, Баухаус, Кубизм
1.8 Бөлмелер құрамы:
Жертөле: жертөле, ойын залы, сауна, тех.бөлме, спорт.бөлмесі, баспалдақ
1 қабат: гараж, тамбур, кіре беріс, холл, баспалдақ, тех.бөлме, қоңақ үй, ас үй, асхана, кабинет, қоңақ бөлмесі, гардероб, балалар бөлмесі, су, терраса, жертөле, ойын залы, сауна
2 қабат: холл, спальни, балалар бөлмесі, су, кабинет, ойын залы, гардеробная
1.9 Қабаттар биіктігі:
Жертөле: 2700 мм кем емес
1 қабат: 3000 мм кем емес
2 қабат: 3000 мм кем емес
1.10 Шатырға шығу: үй ішінен люк арқылы сыртқы баспа арқылы
1.11 Қосымша: жертөлеге техникалық түсу қарастырылуы тиіс, погреб, автомобиль жөңдеу шұңқыр қарастыру және т.б. (өз еркімен толтыруға)
Эскиздік жоба құрамы:
2.1 Басты бет
2.2 ЭЖ маркалы жұмыс сызбалар мәліметі
2.3 Жалпы мәліметтер
2.4 Жиһаз орналастыру қабаттар жоспарлары және бөлмелер экспликациясы
2.5 Қасбеттер (4 түр)
2.6 Қималар (2 қима)

Жұмыс тәртібі (міндетті бөлім)

Түсініктеме жазба
3.1 Мазмұны
3.2 Кіріспе
3.3 Жобаның қысқаша сипаттамасы
3.4 Сәулет-құрылыстық шешімі
3.5 Көлемдік-жоспарлау шешімі
3.6 Құрылымдық шешім
3.7 Ғимараттың техника-экономикалық көрсеткіштер
3.8 Қорытынды
3.9 Қолданылған әдебиеттер тізімі

Берілген күні: _____ _____________ 2022 ж.
Тапсыру уақыты: _____ _____________ 2022 ж.

Тапсырма берген: аға оқытушы:Умерешова С.Г

Орындаған: _____________ _____________________
қолы ТАӘ

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ АУЫЛ ШАРУАШЫЛЫҒЫ МИНИСТРЛІГІ
Жәңгір хан атындағы Батыс Қазақстан аграрлық- техникалық университеті

Құрылыс және құрылыс материалдары ЖМ

Сәулет пәні бойынша
Аз қабатты тұрғын үй тақырыбына курстық жоба

Жұмыстың авторы: ____________________
Мамандығы: 6В07301- Құрылыс материалдарын өндіру
Топ: __________
Жетекші: аға оқытушы Умерешова С.Г
Бағасы:

Орал-2022 ж
3.1 Мазмұны

3.2 Кіріспе
3.3 Жобаның қысқаша сипаттамасы
3.4 Сәулет-құрылыстық шешімі
3.5 Көлемдік-жоспарлау шешімі
3.6 Құрылымдық шешім
3.7 Ғимараттың техника-экономикалық көрсеткіштер
3.8 Қорытынды
3.9 Қолданылған әдебиеттер тізімі

3.2 Кіріспе
Құрылыс инженериясы - бұл құрылыс, құрылымдық, көлік және қоршаған ортаны қорғау инженериясы сияқты бірнеше мамандықтардан тұратын кең мамандық. Әрбір пәннің сараптамасы әдетте құрылыстың басқа пәндерімен байланысты жобаларды орындауда қолданылады. Мысалы, әуежай салынып жатқанда құрылыс инженерлері көлік инженерлерімен тығыз байланыста болады. Құрылыс инженериясы ғимараттар, әуежайлар, тас жолдар, бөгеттер мен көпірлер сияқты құрылыс жұмыстарын жоспарлауды, орындауды және басқаруды қамтиды.
Құрылыс инженериясына қатысатын құрылыс техникасы зерттеуді, жобалауды, шығындарды бағалауды, жоспарлауды, сатып алуды, материалды сынауды және сапаны қамтамасыз етуді қамтиды. Құрылыс жұмыстарының сәтті аяқталуына ғылымның, менеджменттің, бизнестің және құрылыстың басқа да көптеген басқа салалары қатысады. Құрылыс инженериясы көптеген адамдардың үлесін қамтитын кәсіп болғандықтан, адам мінез-құлқын басқару дағдылары да өте маңызды.
Барлық салалардағы ғылым мен технологияның қарқынды дамуының арқасында құрылыс инженериясы көптеген процестерде айтарлықтай жетілдірілді, олардың кейбіреулері мыналар:
Кірпіш жұмыстары бірте-бірте бетон блоктарымен ауыстырылады, соның арқасында құрылыс мерзімі қысқарды, беріктігі артады, сонымен қатар беріктік пен отқа төзімділік артады. Акустикалық өнімділік те айтарлықтай жақсарды.Тротуарлар мен тұрғын үйлердің айналасын абаттандыру үшін өткізгіш бетон блоктары қолданылады. Бұл блоктар берік, үнемді және берік болып қана қоймайды, сонымен қатар жаңбыр суының жиналуына қатысты мәселені шешуге мүмкіндік берді. Бұл блоктар өткізгіш болғандықтан, жаңбыр суының жерге бақыланатын жолмен ағуына рұқсат етіледі.
Оқшаулағыш бетон қалыптары - бұл мәңгілік оқшауланған қалыптарды ұсынатын ғимарат дизайнындағы заманауи жүйе. Ол дайын бетонмен қапталған қос қабырғалы полистирол панельдерден тұрады. Мұндай ғимараттар шаңға, желге, өртке төзімді және энергияны үнемдейтін, жеткілікті және ыңғайлы. Ауа мен ылғалдың болмауына байланысты аллергия қаупін азайтып, өмірді қауіпсіз және сау етеді.
Дизайн құрылыс инженериясында өте маңызды, өйткені ғимараттың пайдалылығы, қауіпсіздігі, құны және қоршаған орта факторлары ғимараттың дизайнына әсер етеді. Сондықтан құрылысты бастамас бұрын жобалық аспектілерді мұқият қарастырған жөн, өйткені құрылыс басталғаннан кейін ғимаратқа қажетті кез келген өзгертулер өте қымбат болуы мүмкін немесе тіпті мүмкін болмауы мүмкін. Дизайн әдетте маркшейдер, сәулетші, құрылыс инженерлері және құрылымдық инженерлерді қамтитын дизайнерлер тобы дайындаған техникалық сипаттамалары бар сызбалардан тұрады. Жобалаушылар командасының құрамына ғимараттың пайдалылығы мен көлеміне қарай инженерлік мамандықтың басқа мамандары да кіруі мүмкін.
3.3 Жобаның қысқаша сипаттамасы
Оралда жаңа жеке үй салынып жатыр. Барлық қажетті инфрақұрылым орнатылып, қазір құрылысшылар тұрғын үйлер салып жатыр. Оларда негізінен дәрігерлер, мұғалімдер, полиция қызметкерлері тұрады, ал баспана мемлекеттік бағдарлама бойынша сатылады. Бірақ коммерциялық шаршы метрлер де беріледі.
Орал (қаз. Орал) -- Батыс Қазақстанның еуропалық бөлігінде, Жайық өзенінің бойындағы қала (бұрынғы -- Яық). Орал - Батыс Қазақстан облысының әкімшілік орталығы, Каспий маңы ойпатының солтүстік бөлігін алып жатыр. Қала әкімшілігіне бағынатын төңіректегі ауылдық елді мекендерді қосқанда жалпы ауданы 700 шаршы шақырымға жуық.

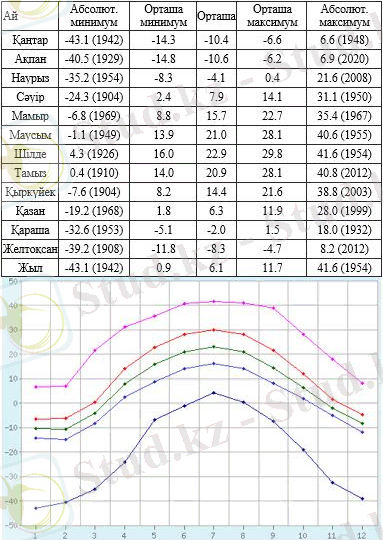

Орташа температура (1- кесте)

Орташа температура (1- диаграмма)

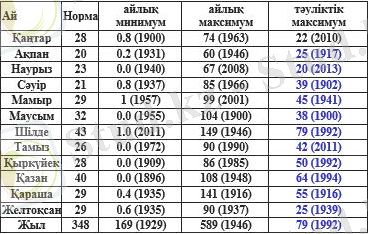

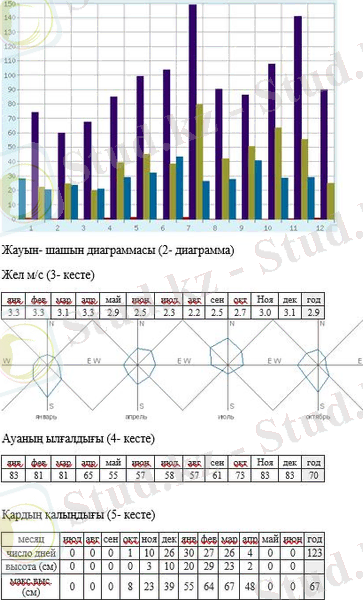

Жауын- шашын кестесі (2- кесте)

3.4 Сәулет-құрылыстық шешімі
Клиенттердің күнделікті өмірінің критерийлерін ескере отырып (екеуі де жұмыс істейді, отбасында балалар жоқ, демалыс күндері көбінесе үйден тыс жерде өтеді), мен ас үй мен қонақ бөлменің үйлесімі бар макетті ұсындым. Бұл қадам тұрғын үйдің функционалдығын бұзбай, салыстырмалы түрде шағын пәтерде қарым-қатынас пен отбасылық демалыс үшін кең аумақты құруға мүмкіндік берді.
Ас әзірлеуге қалыпты қажеттілік пен жұмыстан кейін тұрғындардың қолында болатын аз уақытты ескере отырып, бірлестік үйдегі жұмыс пен бірлескен уақытты мүмкіндігінше теңестіруге мүмкіндік берді. Ас үймен біріктірілген қонақ бөлмесі толыққанды жайлы жатын бөлмеге орын қалдырып, қарым-қатынас үшін тамаша ашық алаңға айналды. Оң жақтағы жалпы тұрғын ауданды жоспарлау оған балконды біріктіргеннен кейін бөлмедегі жарықтың көптігін ескере отырып негізделген.

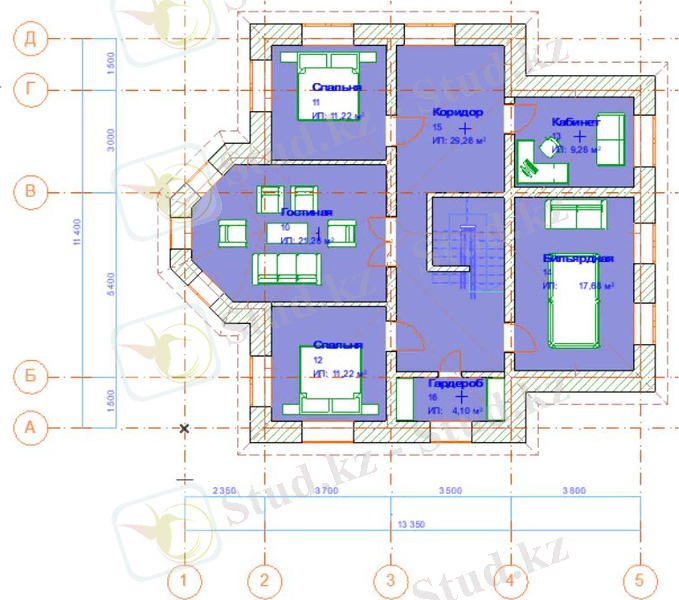

3.5 Көлемдік-жоспарлау шешімі
Сәулетшілер әрқашан коммуникацияларға жақын жерде ылғалды жерлерді орналастыруды болжайды. Олардың шешімін елеусіз қалдырмаңыз және асүйді немесе жуынатын бөлмені алыс қашықтыққа жылжытыңыз - белгілі бір көлбеуде ұзын құбыр жолдарын алу қаупі бар. Олар стяжканың биіктігін арттырады және нәтижесінде бөлменің төбесінің биіктігін азайтады.
Адамға оқу, оқу немесе тамақ пісіру кезінде табиғи жарық қажет. Сондықтан терезелері жоқ бөлмелерде тұрғын үйлерді, соның ішінде асүйді жоспарламау керек. Жобалау және құрылыс ережелерінің тұтас жиынтығы - SP 23-102-2003 - тұрғын үйлерді жарықтандыру стандарттарына арналған. Табиғи жарықсыз үй-жайларды тек киім-кешек, қойма және жуынатын бөлме ретінде пайдалануға рұқсат етіледі.
Жуынатын бөлмелер мен қосалқы бөлмелердің есіктері қоғамдық орындарға - қонақ бөлмеге немесе асханаға ашылмайды. Мұндай жоспарлау шешімімен сіз қонақтар мен үй шаруашылығының мүшелеріне қолайсыздықтар тудырасыз, өйткені ешкім үй-жайға назарсыз кіре немесе шыға алмайды. Сонымен қатар, мұндай орналасуға санитарлық нормалар мен ережелер рұқсат етілмейді.
Ерекшелік - мүмкіндігі шектеулі отбасыларға арналған қонақ бөлмелері.
Үйге 2-3 кіреберісті жоспарлаңыз, олардың әрқайсысы белгілі бір рөлге ие болады. Мысалы, алдыңғы есік арқылы сіз қонақтарды қарсы аласыз. Ауланың қасбетінен кіреберіс сайтқа кіру үшін қамтамасыз етіледі - әйтпесе үйді айналып өтуге тура келеді. Бұл тұрмыстық мақсатта да ыңғайлы болады: таза және әдемі безендірілген фойе арқылы сөмкелерсіз үйге азық-түлік әкеле аласыз. Үшінші кіреберіс көшеден қазандыққа апаруы керек.Ол арқылы техниктер келіп, жабдықтар ауыстырылады.
Үйдің кіреберісінде алдыңғы залдар мен салондарды жоспарламаңыз. Киім бөлмелері немесе кең шкафтары бар дәліздерді ұйымдастыруды ұмытпаңыз. Біздің көзімізге ашылатын ас үй-қонақ бөлмесі бар студияға арналған сән бізге Еуропадан келді, бірақ Ресейдің климаттық жағдайлары туралы ұмытпаңыз. Біздің еліміз жиі жаңбыр жауады және қар көп түсетін ұзақ қыспен сипатталады.

Қонақ ваннасы ұғымы өзі үшін сөйлейді. Оған кіру үшін достарыңызға бірінші қабаттағы барлық бөлмелерді аралап шығудың қажеті жоқ. Сондықтан оны алдыңғы есіктен алыс қашықтықта қоймаңыз. Әдетте, қонақ бөлмесінің жабдықтары минималды. Дегенмен, бірінші қабатта негізгі ваннаны жабдықтау мүмкін болмаса, қонақ бөлмесінде душ бұрышы немесе ванна да орналастырылған.
Бір қабатқа бір ванна бөлмесі жеткіліксіз, әсіресе жатын бөлме болса. Үй шаруашылықтары мен қонақтарға ыңғайлы болу үшін әрбір жатын бөлме жеке ванна бөлмесімен жабдықталуы керек. Егер аумақ рұқсат етсе, еденде 3 жатын бөлме болуы мүмкін, олардың әрқайсысында 3 немесе одан да көп адам тұрады. Олардың әрқайсысы өздерін ретке келтіру үшін уақыт пен кеңістікті қажет етеді.

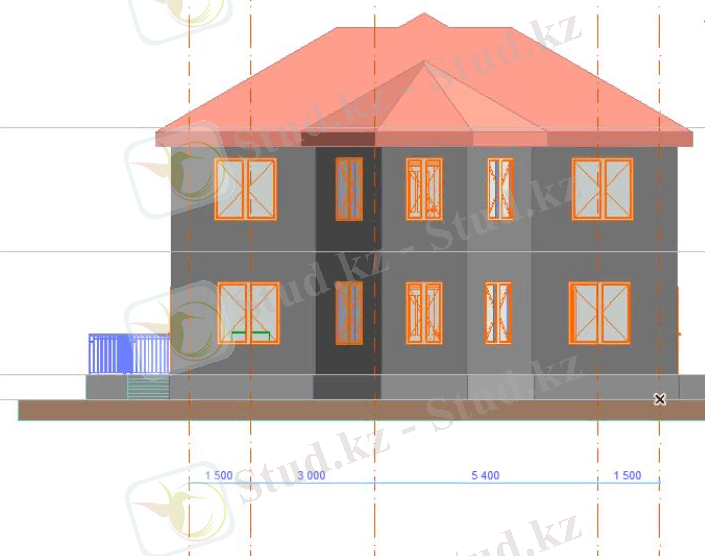

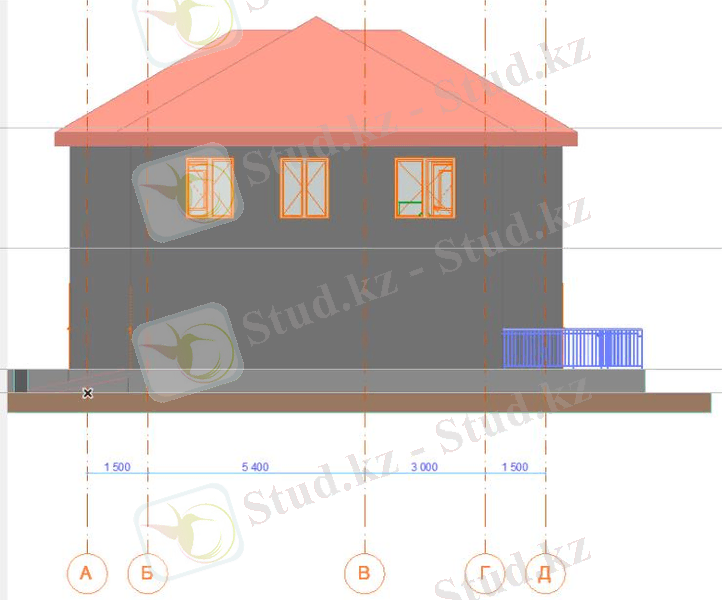

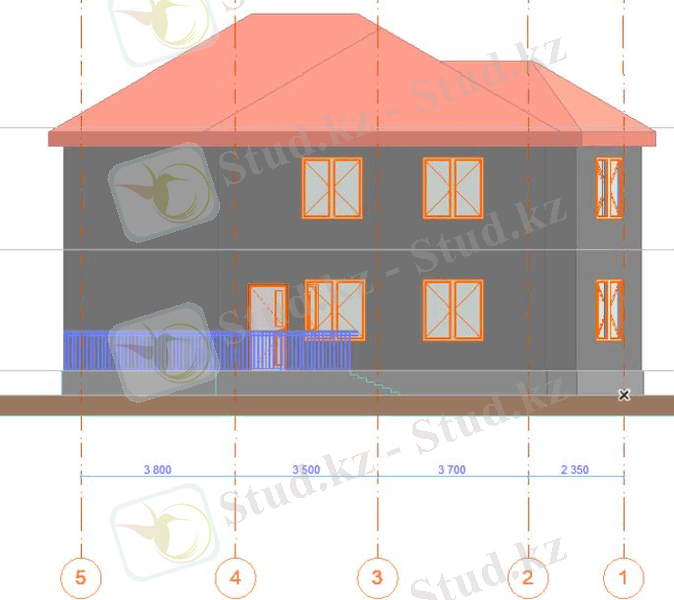

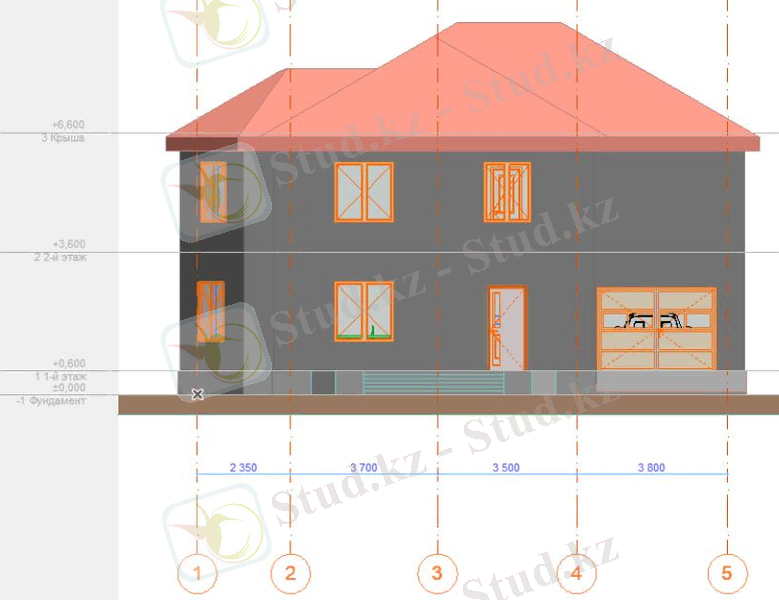

Үйдің қасбеттері

Батыс қасбет

Шығыс қасбет

Солтүстік қасбет

Оңтүстік қасбет

3.6 Құрылымдық шешім
Іргетас
Плиталар, жертөлелер және трассалар үйлерде қолданылатын үш негізгі іргетас жүйесі болып табылады. Ылғалды және жағалаудағы аудандарда кейде үйлерді бағаналарға қою жиі кездеседі.
Тақташа

Плита, бәлкім, ең оңай іргетас болып табылады. Бұл тікелей жерге құйылған тегіс бетон төсемі. Бұл өте аз алаңды дайындауды, бетон үшін өте аз қалыптарды және жасау үшін өте аз жұмыс күшін қажет етеді. Ол жылы климатта тегіс учаскелерде жақсы жұмыс істейді -- оның солтүстікте проблемалары бар, өйткені жер қыста қатып қалады және бұл мұздату плитаны ең нашар түрде ауыстырып, кем дегенде қыста суық еденге әкелуі мүмкін. Әдеттегі плитаның көлденең қимасы келесідей көрінеді.
Плитаның шетінде бетон тереңдігі 2 фут болатын арқалықты құрайды. Қалған тақтайшаның қалыңдығы 4 немесе 6 дюйм. Плитаның астында 4 немесе 6 дюймдік қиыршық тас қабаты жатыр. Бетон мен қиыршық тастың арасында ылғалдың түсуін болдырмау үшін 4 миллиметрлік пластмасса парағы жатыр. Бетонға 6 дюймдік 6 дюймдік сым тор (плитадағы нүктелі сызықпен көрсетілген) және болат арматура (арқалықтардың төменгі жағындағы ақ шеңберлермен көрсетілген) енгізілген. Сіз қалқымалы плита деп аталатын іргетастың мұндай түрін жиі естисіз - ол топырақта жүзеді, жиегі айналасындағы тереңірек бетон оны орнында ұстайды. Солтүстік климатта жиектің айналасындағы бетон қыста аяз сызығынан төмен қалу үшін жеткілікті тереңдікке созылуы керек.
Плита туралы бір нәрсе - бетон құймас бұрын кәріз құбырын, кейде электр өткізгіштің көп бөлігін орнату керек. Кәріз құбырлары шын мәнінде плитаға салынған.Жертөлелері бар үй шамамен 8 фут тереңдігі бар шұңқырдан басталады. Шұңқырдың төменгі жағында бетон плитасы, содан кейін бетон немесе шлак блокты қабырғалар жертөленің сыртқы қабырғаларын құрайды. Шын мәнінде, жертөле көп жағдайда үш бөлікке құйылады: арқалықтар, содан кейін қабырғалар, содан кейін қабырғалардың ішіндегі плиталар, осылайша.
Бұл әдіс жертөлені су өткізбейтін етіп сақтауға көмектеседі. L-тәрізді бөлік - арқалық пен қабырғаны біріктіруге арналған болат арматура.

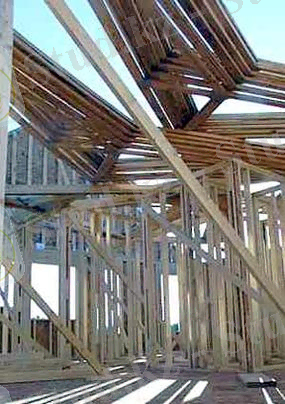

Қабырғалар
Құрылыс қабырғаларының бір негізгі мақсаты бар: шатырлар мен төбелерді қолдау. Мұндай қабырғаларда көбінесе үш немесе одан да көп бөлек құрамдас бөліктер бар. Бүгінгі құрылыста ғимараттың қабырғасында әдетте құрылымдық элементтер (үй қабырғасындағы 2 x 4 шпилька сияқты), оқшаулау және әрлеу элементтері немесе беті (мысалы, гипсокартон немесе панельдер) болады. Сонымен қатар, қабырғада әртүрлі электр сымдары немесе сантехника болуы мүмкін. Электр розеткалары әдетте қабырғаларға орнатылады.
Ғимарат қабырғалары көбінесе сырттан және ішкі жағынан өнер туындысына айналады, мысалы, мозаикалық жұмыстарды көрсету немесе оларға қабырға суреттерін салу; немесе әсер ету үшін текстураларды немесе боялған әрлеуді көрсеткенде дизайн ошақтары ретінде.
Кемеде бөлімдерді бөлетін қабырғаларды қалқалар деп атайды, ал кабиналарды бөлетін жұқа қабырғаларды қалқалар деп атайды.
Сәулет және құрылыс құрылысында шымылдық қабырға термині жүк көтермейтін ғимараттың қасбетін білдіреді, бірақ безендіру, әрлеу, алдыңғы, бет немесе тарихты сақтау ретінде қызмет етеді.
Кейбір жағдайларда қабырға сіз өте алмайтын әлсірететін психикалық немесе физикалық жағдайды білдіруі мүмкін. Бұл сіз өте алмайтын психикалық кедергіні білдіреді.
Шекаралық қабырғаларға құпиялылық қабырғалары, мүліктің шекаралық қабырғалары және қала қабырғалары кіреді. Бұл қоршауларға айналады; кәдімгі дифференциация қоршаудың минималды қалыңдығы және табиғатта жиі ашық болуы, ал қабырға әдетте номиналды қалыңдығынан жоғары және толығымен жабық немесе мөлдір емес.Ең бастысы, егер сыртқы құрылым ағаштан немесе сымнан жасалған болса, оны әдетте қоршау деп атайды, ал егер ол кірпіштен жасалған болса, оны қабырға деп атайды. Екеуіне де ортақ термин - кедергі, егер ол ішінара қабырға және ішінара қоршау болса, ыңғайлы, мысалы, Берлин қабырғасы. Қабырғақоршау түсініксіздігінің тағы бір түрі - мысалы, малға кедергі ретінде әрекет ететін көріністі үзбеу үшін жер деңгейінен төмен орнатылған га-ха.
Артиллерия өнертабысқа дейін әлемнің көптеген қалалары мен елді мекендерінде, әсіресе Еуропа мен Азияда қорғаныс қабырғалары (қала қабырғалары немесе қала қабырғалары деп те аталады) болды. Шын мәнінде, қабырға ағылшын сөзі бекініс қабырғасының бір түрі болған латынның vallum сөзінен шыққан. Олар енді қорғаныс үшін маңызды емес болғандықтан, мұндай қалалар қабырғаларынан асып түсті және көптеген қабырғалар немесе олардың бөліктері, мысалы, Римде, Италияда және Пекинде, Қытайда қиратылды. Үлкенірек ауқымдағы қорғаныс қабырғаларының мысалдарына Ұлы Қытай қорғаны мен Адриан қабырғасы жатады.
Дүние жүзіндегі тасты топырақты аймақтарда фермерлер егіншілікті жеңілдету үшін жиі егістіктерден көп мөлшерде тастарды алып тастады және сол тастарды егістік шекараны немесе меншік шекарасын немесе екеуін де белгілейтін қабырғалар жасау үшін жинады.
Тіреуіш қабырғалар - жердің, тастың немесе судың қозғалысына кедергі жасау үшін қызмет ететін ғимараттың немесе ғимараттың бір бөлігінің сыртында болуы мүмкін қабырғаның ерекше түрі. Тірек қабырғасының бір жағындағы жер беті немесе су екінші жағынан қарағанда айтарлықтай жоғары ... жалғасы
