Құрылыс және құрылыс материалдары мектебі

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 26 бет
Таңдаулыға:

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ АУЫЛ ШАРУАШЫЛЫҒЫ МИНИСТРЛІГІ

Жәңгір хан атындағы Батыс Қазақстан аграрлық- техникалық университеті

"Құрылыс және құрылыс материалдары" мектебі

Геотехника II пәні бойынша
к у р с т ы қ ж ұ м ы с
Тақырыбы: Ғимараттардың негіздерді мен іргетастарды жобалау және есептеу
Мамандығы: 5B072900 - Құрылыс
Орындаған: Сарсенбай А. Н.
Тобы: ПГС-31
Тексерген: а.о.Шингужаева А.Б.
Тапсырған күні: Мамыр 2022 ж.
Бағасы: _________
Комиссия мүшелері:

Орал - 2021
Мазмұны

КІРІСПЕ 2
1.ҚҰРЫЛЫС АУМАҒЫН НЕГІЗДЕУ 4
2. КУРСТЫҚ ЖОБАНЫҢ ОРЫНДАЛУ ТӘРТІБІНІҢ ЖАЗБАСЫ 8
3. КУРСТЫҚ ЖОБА ЕСЕБІНІҢ ШЫҒАРЫЛУ ЖОЛДАРЫ 21
3.1 Құрылыс аумағының инженерлік-геологиялық шарттарын бағалау 21
3.2 Іргестастарды салудың тереңдігін таңдау 23
3.3 Іргетастың табанының өлшемін бір уақытта топырақтың негізінің есептуі кедергілерімен анықтау 23
3.4 Қадалы іргетас есебі 24
4.ІРГЕТАСТЫҢ РАЦИОНАЛДЫҚ ТИПІН ТАҢДАУ 27
ҚОРЫТЫНДЫ 28
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР: 29

Кіріспе

Іргетастар кез-келген негізгі жүк көтергіш элементтер болып табылады
ғимараттар немесе құрылыстар, өйткені олар жүктемені жоғары құрылымдардан қабылдайды және оны негізге өткізеді. Бұл жағдайда күшіне енеді олар өздерінің орналасқан жерін тексеруге қол жетімді емес. Сондықтан іргетастар (және негіздер) жұмысының сенімділігі пайдалану жобалау кезеңінде де қамтамасыз етілуі керек, құрылыс сатысында да солай.
Әдетте, негіздер, іргетастар және жер үсті құрылымдары бөлек жобалаңыз. Алайда, олар бір-бірімен тығыз байланысты, бір-біріне әсер етеді және оларды біртұтас жүйе ретінде қарастыру керек. Сондықтан негіздер мен іргетастарды жобалау үшін олардың әрекет ету кезіндегі бірлескен жұмысының ерекшеліктерін білу қажет сыртқы Күштік және күштік емес әсерлер. Қазіргі қолданбалы негіздер мен іргетастарды есептеу теориясы дизайн жасауға мүмкіндік береді бұл дизайн өте сенімді және үнемді.
Дұрыс орындалмаған іргетасты түзету қиын және егер үйдің өзіне айтарлықтай зиян келтірілмесе, бұл жұмыстардың құны үй құнының 50% - на жетуі мүмкін. Сондықтан іргетасты таңдауға өте жауапкершілікпен қарау керек.
Кесілген кіреберіс, веранда, ағаш үйлердегі нашар ашылатын есіктер мен терезелер, сондай - ақ кірпіш үйлердің қабырғаларындағы жарықтар-мұның бәрі іргетасты дұрыс таңдамаудың нәтижесі.
Іргетастар қабырғалардан, үстіңгі құрылымдардан және топырақтың бүйір қысымынан жүктемелерді қабылдауға арналған, сонымен қатар олар жертөлелер мен жертөлелерді жер асты сулары мен ылғалдан қорғайды.
Дұрыс шешім таңдау үшін негіздегі топырақтың қабаттасуы туралы түсінік болуы керек. Топырақтар беріктігі; ығысуға тұрақтылығы; сырғу, шөгу және үсіп қалу қаупі бойынша бағалануы тиіс. Топырақты бағалау іздестіру ұйымдарында бар геологиялық зерттеулердің нәтижелері негізінде орындалуы мүмкін. Мұндай деректер болмаған жағдайда және құрылыс учаскесінде топырақты өз бетінше зерттеу қажет болған жағдайда шурф қазу немесе ұңғыманы бұрғылау қажет.
Қазбаны (шурфты немесе ұңғыманы) тексеру кезінде топырақ немесе сусымалы қабаттарға ерекше назар аудару қажет, өйткені олар, әдетте, негіз ретінде пайдаланылмайды.
Шын мәнінде, Іргетастардың мөлшерін анықтау кезінде олар негіздің беріктігі мен тұрақтылығын қамтамасыз етумен жанама түрде айналысады. Негіз-бұл жергілікті табиғи фактор, оған бейімделу керек, ал міндет-оны мүмкіндігінше ұтымды ету.

1.ҚҰРЫЛЫС АУМАҒЫН НЕГІЗДЕУ

Байқоңыр-Қазақстан Республикасына кіретін қала, Байқоңыр ғарыш айлағының әкімшілік және тұрғын орталығы.
Байқоңыр қаласы мен Байқоңыр ғарыш айлағын 2050 жылға дейінгі кезеңге Ресей Қазақстаннан жалға алған "Байқоңыр" кешені құрайды.
Байқоңыр қаласы жалға алу жағдайында жұмыс істейтін Қазақстан Республикасының әкімшілік-аумақтық бірлігі болып табылады. Қала аумағында "Байқоңыр" ғарыш айлағының объектілері, сондай-ақ "Байқоңыр" ғарыш айлағының персоналы, олардың отбасы мүшелері және қаланың басқа да тұрғындары үшін қажетті коммуналдық-тұрмыстық және әлеуметтік-мәдени жағдайлар жасайтын басқа да объектілер орналасқан.
"Байқоңыр" кешенін жалға алу кезеңінде Ресей Федерациясымен қатынастарда Байқоңыр қаласына объектілердің, кәсіпорындар мен ұйымдардың қауіпсіз жұмыс істеуінің, сондай-ақ азаматтардың тұруының ерекше режимі бар Ресей Федерациясының федералдық маңызы бар қаласына сәйкес мәртебе беріледі.
Халық саны -- 77 169 адам (1 қаңтар 2020 жылға). 2011 жылғы 1 қаңтардағы жағдай бойынша қалада тіркелген Қазақстан азаматтарының саны 37,1 мың адамды құрады. 1995 жылдың желтоқсанына дейін Ленинск деп аталды. КСРО-да ол жабық қала мәртебесіне ие болды. Қалада рұқсатнама режимі жұмыс істейді. Сырдария өзенінің оң жағалауында орналасқан. Темір жол станциясы қаладан солтүстікке қарай 2 км жерде, қала маңындағы Төратам кентінің аумағында орналасқан. Арыс I-Қандыағаш темір жолы бір жолды, тепловозды тартқышы бар кең табанды. Қаладан солтүстікке қарай 5 км жерде Арал -- Жосалы -- Қызылорда автомобиль жолы өтеді, оның М32 (Самара -- Шымкент) нөмірі бар. Қала мен ғарыш айлағы Крайний (қаладан батысқа қарай 6 км) және Юбилейный (қаладан солтүстік-солтүстік-батысқа қарай 40 км жерде, ғарыш айлағы аумағында "Буран" үшін бұрынғы қону кешені) әуежайларына қызмет көрсетеді.
Тарихы.
1955 жылғы 12 ақпанда КОКП ОК мен КСРО Министрлер Кеңесі № 292-181СС бірлескен қаулысымен зымыран техникасын сынауға арналған КСРО Қорғаныс министрлігінің № 5 ғылыми-зерттеу сынақ полигонын (КСРО ҚМ № 5 НИИП) құруды бекітті. Полигонды орналастыру үшін ҚазКСР Қызылорда облысының екі аудан орталығы-Қазалы және Жусалы арасында, Мәскеу -- Ташкент темір жолының Төратам разъезінің жанында шөлдің едәуір бөлігі бөлінді (мұнда 1954 жылы топографтар мен геологтардың барлау тобы жұмыс істеді). Полигонның қалыптасу ауданы 1955 жылдың бірінші жартысында шартты түрде "Тайга"деп аталды.
Полигондағы құрылыс жұмыстары 1955 жылғы қыстың екінші жартысында г. м. Шубниковтың басшылығымен әскери құрылысшылармен басталды. Алдымен әскери құрылысшылар шатырларда тұрды, көктемде Сыр-дарияның жағасында алғашқы қазба жұмыстары пайда болды, ал 5 мамырда тұрғын үйдің алғашқы күрделі (ағаш) ғимараты салынды.
Қала мен полигонның ресми туған күні 1955 жылғы 2 маусым болып есептеледі, ол кезде КСРО ҚК Бас штабының директивасымен 5-ші ғылыми-зерттеу сынақ полигонының ұйымдық-штаттық құрылымы бекітіліп, полигонның № 11284 әскери бөлімі -- штабы құрылды. Полигон мен ауыл ресми емес "Заря"атауын алды. 1955 жылы байланыс министрлігі мен КСРО Қорғаныс министрлігі басшылығының бірлескен шешімімен Полигонның әскери бөлімдері үшін "Мәскеу -- 400, әб №..."шартты пошталық мекенжайы белгіленді.
1955 жылдың екінші жартысында Набережная және Пионерская көшелерінде ағаш әкімшілік және тұрғын үй ғимараттарының (негізінен Барак типіндегі) құрылысы жалғасты; кейіннен бұл аймаққа (қаланың оңтүстік бөлігі) "ағаш қалашық"атауы берілді. Полигонда жұмыс істеген азаматтық және әскери персоналдың жалпы саны 1955 жылдың соңына қарай 2.500 адамнан асты.
1960 жылдардың басында кентте үш қабатты кірпіш үйлер (төбесі биік"Сталиндік" типтегі) салынды, Осташев-Коммунальная (қазіргі Горький) -- Носов -- Ленин, Носов -- Коммунальная -- Шубников (бұрынғы Мәскеу) -- Речная көшелері шегінде; төрт қабатты ғимараттар салынды: полигон штабы және универмаг-на Ленин алаңы.
5 НИИП 1961 жылғы 12 сәуірде өткен адам -- Ю.А. Гагариннің ғарышқа алғашқы ұшуынан кейін "Байқоңыр ғарыш айлағы" (баспасөздегі Жарияланымдар және т. б. мақсаттар үшін) ашық атауын алды.
1960 жылдардың ортасында Комаров-Коммунальная -- Осташев -- Ленин -- Носов -- Речная, Шубников -- Коммунальная -- Совет Армиясы -- Речная көшелерінің шекарасында өтпелі типтегі төрт қабатты үйлер (төбесі жабылған) салынды; Ленин алаңында жаңа гарнизондық Офицерлер үйі салынды (1990 жылдардың басында өртенді; кейіннен ғимарат жартылай қалпына келтірілді, онда "орыс үштігі"кафесі болды).
1966 жылы "Звездоград" деген жазуы бар екі стела жасалды (мұндай бейресми атау 1960 жылдары Ленин кенті болған): олар қалаға кіреберістерде аэродромнан және теміржол вокзалынан орнатылды. 1969 жылы ауыл қала мәртебесін алды және ресми атауы Ленинск.
1960 жылдардың екінші жартысында Кеңес Армиясы - Янгель -- Неделина -- Ниточкина (бұрынғы құрылысшылар қиылысы) -- Речная көшелерінің шекарасында төрт және бес қабатты кірпіш үйлер (тегіс шатыры бар) салына бастады.
Қаланың қарқынды өсуі 1980 жылдары "Энергия-Буран" ғарыштық бағдарламасының дамуына байланысты болды, бұл бүкіл КСРО-дан мамандардың үлкен ағымын тудырды. Жаңа сериядағы бес қабатты панельді үйлер кеңінен қолданылды (ақ түсті); алдымен олар Даманский ықшам ауданында Мир және Янгель көшелерімен салынып, содан кейін 1980 жылдардың ортасында қаланың оңтүстік-батыс бөлігінде жаңа үлкен аудандардың құрылысы басталды: бесінші, алтыншы, жетінші. Бұл аудандарда 5 қабатты үйлерден басқа, 9 қабатты үйлер (негізінен панельді) салынды. Сондай-ақ, Мәскеудің типтік жобалары бойынша 2 мектеп пен 4 балабақша салынды.
1990 жылға қарай Ленинскідегі тұрғын үй құрылысы аяқталды; тұрғын үй қоры жалпы ауданы 1 млн.м2-ден асатын 360 көп қабатты үйді құрады, қала халқының саны (ғарыш айлағының алаңдарында орналасқан қала тұрғындарын қоса алғанда) 140 мың тұрғынға жетті.
1994 жылы Ресей мен Қазақстан басшылығы арасында шартқа қол қойылды, оған сәйкес Ресей басшылығы ғарыш айлағын Қазақстан басшылығына жыл сайын төленетін жалдау ақысының орнына пайдалануда. Жалдау мерзімі 20 жылға белгіленді (2004 жылы бұл мерзім 2050 жылға дейін ұзартылды). Көп ұзамай Ленинскіде жаңа коммуналдық қызметтер құрылды, өмір біртіндеп жақсара бастады. 1995 жылғы 20 желтоқсанда Қазақстан Республикасы Президентінің Жарлығымен Ленинск қаласы Байқоңыр қаласы болып қайта аталды.

Климаты.
Климаты шұғыл континентті, жауын-шашын мөлшері аз (жылына 120 мм), шуақты күндер көп; жазы ұзақ және ыстық, қысы аязды және желді (қар жамылғысы төмен).
Қыс (қарашаның ортасы -- наурыздың ортасы) ауыспалы бұлттылықпен және жиі тұманмен. Күндіз ауаның орташа температурасы -5...-10 °C, түнде -20...-25 °C (минималды -38 °C). Тұрақты аяз желтоқсан айында басталады. Қыстың кез-келген айында күндізгі ауа температурасы +10...+18 °C-қа дейін көтеріліп, қысқа мерзімді (1-2 күн) еруі мүмкін. Қар жамылғысы желтоқсанның екінші жартысында қалыптасады және наурыз айының соңына дейін созылады; оның биіктігі әдетте 10-12 см-ден аспайды (әсіресе қарлы қыста, 20-30 жылда 1 рет, 30-40 см-ге дейін). Топырақтың орташа қату тереңдігі-1,3 м.
Көктем (наурыздың ортасы-сәуір) бірінші жартысында тұрақсыз ауа-райымен жылы. Ауа температурасы маусымның басында күндіз -1...-10 °C, түнде -10 °C дейін; маусымның соңында күндіз -- +25 °c дейін, түнде -1 °C -- +8 °C дейін.
Жаз (сәуір айының соңы -- қыркүйектің ортасы) тұрақты ыстық, құрғақ және бұлтты ауа-райымен сипатталады. Күндіз ауа температурасы +30...+40 °C (максимум -- +45 °C), түнде температура +18...+25 °c дейін төмендейді.
Күз (қыркүйектің ортасы -- қарашаның ортасы) -- бірінші жартысында құрғақ және жылы, екінші жартысында бұлтты және салқын. Күндіз ауа температурасы - +5...+25 °C, түнде -5 ... +5 °C. Жауын -- шашын нөсер жаңбыр түрінде түседі; қарашаның екінші жартысында ылғалды қар жауады.
Көктем мен жазда желдер негізінен батыс және солтүстік-батыс, күзде және қыста Шығыс және солтүстік-шығыс. Желдің басым жылдамдығы-3-7 мс.жыл бойы (әсіресе қысқы және көктемгі кезеңде) 15 м с және одан жоғары жылдамдықпен (жылына 45 күн) қатты дауыл желдері жиі байқалады.
Бір жылдағы ауа райы құбылыстарымен күндердің орташа саны: жауын -- шашын -- 58 (қаңтар -- 9, маусым -- 2), тұман -- 27, боран -- 6, найзағай-7. Жалпы бұлттылық бойынша Ашық күндер саны -- 119, төменгі бұлттылық бойынша бұлтты күндер саны -- 17.
Байқоңыр климаты
Көрсеткіш
Қаңт.
Ақп.
Наур.
Сәу.
Мам.
Мау.
Шіл.
Там.
Қыр.
Қаз.
Қар.
Жел.
жыл
Орташа максимум, °C
−5,6
−4,2
4,2
17,5
26,3
31,9
34,1
31,5
24,9
14,0
4,7
−2,2
14,7
Орташа температура, °C
−9,6
−8,7
−0,6
11,4
19,4
24,8
27,2
24,4
17,9
8,2
0,3
−5,8
9,1
Орташа минимум, °C
−13,6
−13,2
−5,3
5,3
12,6
17,8
20,3
17,4
10,9
2,5
−3,9
−9,3
3,5
Жауын-шашын нормасы, мм
12
9
15
17
12
6
5
5
6
14
14
16
131

2. КУРСТЫҚ ЖОБАНЫҢ ОРЫНДАЛУ ТӘРТІБІНІҢ ЖАЗБАСЫ
Негіздер мен іргетастарды жобалау кезінде үнемділік, сенімділік, сондай-ақ орнықтылық және пайдалану жарамдылығы салынып жатқан объектілер әртүрлі есептік топырақтың жергілікті ерекшеліктерін бөлек ескеруге мүмкіндік беретін коэффициенттер құрылыс алаңдары, қолданыстағы жүктемелердің ерекшелігі және ерекшеліктері ғимараттардың құрылымдық сызбалары.
Негіздегі жүктемелер нормативтік және есептелген болып бөлінеді. Нормативтік жүктемелердің мәні ҚНжЕ 2.02.07 - 85 " жүктемелер және әсер ету". Есептелген жүктеме мәнді көбейту арқылы анықталады жүктеме бойынша сенімділік коэффициентіне нормативтік жүктеме (γf), ол қабылданған шамалардан нақты жүктемелердің ықтимал ауытқуларын ескереді жобада.
Жүктеме әрекетінің ұзақтығына байланысты тұрақты және уақытша. Тұрақты жүктемелерге мыналар жатады ғимаратты салу және пайдалану кезінде үздіксіз. Уақытша болып табылады ғимаратты салу мен пайдаланудың жекелеген кезеңдерінде болатын жүктемелер болмауы мүмкін. Әдетте тұрақты жүктеме өз салмағын құрайды материалдар мен бұйымдарды (топырақ, құрылымдық элементтер және т.б.). Уақытша жүктемелер ұзақ мерзімді, қысқа мерзімді болып бөлінеді және ерекше. Ұзақ әсер ететін жүктемелерге мыналар жатады: уақытша қалқа, стационарлық жабдықтың салмағы, газдар мен сұйықтықтардың қысымы, жинақталатын материалдардан түсетін жүктеме, температуралық, технологиялық және Климаттық әсерлер, негіздің біркелкі емес деформациясы және Климаттық әсерлер, көпір жабдықтарының салмағы.
Қысқа мерзімді жүктемелерге мыналар жатады: адамдардың салмағы; жөндеу материалдар; дайындау және тұрғызу кезінде туындайтын жүктемелер Құрылыс конструкцияларын; уақытша қоймаланатын материалдар мен үйілме топырақ; тұрғын және қоғамдық ғимараттардың жабынынан түсетін жүктемелер; қар және жел жүктемелері. Ерекше жүктемелерге мыналар жатады: сейсмикалық және жарылғыш әсерлер, кенеттен бұзылулардан туындайтын жүктемелер технологиялық процестің және біркелкі емес шөгінділердің әсерінен, топырақ құрылымының өзгеруімен бірге жүреді.
Жобаланған ғимараттар мен құрылыстардың іргетастарының негіздерін есептеу кезінде шекті күйлердің екінші тобы бойынша (деформациялар бойынша) коэффициент жүктеме бойынша сенімділік (γf) 1-ге тең деп қабылданады.
Бірнеше түрдің бір мезгілде әрекет ету ықтималдығын есепке алу үшін жүктемелер - тұрақты, уақытша, ұзақ әсер ететін және қысқа мерзімді-комбинация коэффициенті енгізіледі. Барлық конструкциялар сияқты, негіздер мен іргетастар максималды күш-жігерге есептеледі, жүктемелердің комбинациясынан алынған. Жүктемелердің тіркесімі негізгі болып бөлінеді және ерекше.
Максималды күш барлық тұрақты және уақытша болған жағдайда ұзақ әсер ететін жүктемелер, сондай-ақ бір қысқа мерзімді жүктеме, содан кейін бұл комбинация бірінші топтың негізгі тіркесімі және коэффициент деп аталады ол үшін комбинациялар тең деп қабылданады. Егер күш-жігердің ең үлкен мәні болса барлық тұрақты, уақытша, ұзақ мерзімді әрекеттерден алынады, екі немесе одан да көп қысқа мерзімді жүктемелер сияқты, бұл комбинация деп аталады екінші топтың арнайы тіркесімі, ол үшін комбинация коэффициенті 0,9 тең қабылданады. Максималды күш әрекеттен алынған кезде барлық тұрақты, уақытша және арнайы жүктемелер, содан кейін бұл комбинация олар ерекше деп аталады, бірақ комбинация коэффициенті қабылданады 0,8 тең.
Сонымен қатар, негіздер мен іргетастарды есептеуде қолдануға болады келесі коэффициенттер: ақыл, γg-сәйкесінше материал мен топырақтың сенімділік коэффициенттері, дәлсіздік нәтижесінде жіберілген материалдардың физикалық-механикалық қасиеттері сипаттамаларының есептелген мәндерінің ауытқуын ескеретін үлгілерді іріктеу кезіндегі кездейсоқ ауытқуларды анықтау. Бұл жағдайда сипаттамалардың есептік мәні оларды нормативті бөлу арқылы алынады сенімділік коэффициентінің тиісті мәндеріне мәндер; γn-құрылымның мәні бойынша сенімділік коэффициенті, ол мыналарды ескереді ғимараттар мен құрылыстардың жауапкершілік дәрежесі, сондай-ақ жеткіліксіз қабылданған есептеу схемаларының негіздердің нақты жұмыс жағдайларына сәйкестігі және іргетастар. Бұл коэффициент әдетте анықтау кезінде қолданылады материалдардың есептік кедергісі; ус-жұмыс жағдайларының ерекшеліктерін ескеретін коэффициенті топырақтың құрылыс қасиеттері, негіздердің жұмыс жағдайлары мен сипаты және іргетас. Бұл коэффициент есептеуді анықтау кезінде де енгізіледі кедергілердің материалдар.
Негіздер мен іргетастарды жобалаудан бұрын: ғимараттың құрылымдық және есептік сызбаларын зерттеу, оның қаттылығы мен деформациялардың мүмкін сипаты мен шекті мәндерін анықтау.
Базалық шөгінділерге сезімталдығына байланысты барлық ғимараттар құрылыстар шартты түрде үш түрге бөлінеді: икемді, қатты және салыстырмалы түрде қатаң (соңғы қаттылық). Икемді құрылымдар біркелкі емес негіздер пайда болған жағдайда мұндай құрылымдардың конструкцияларында тұнба айтарлықтай пайда болмайды қосымша кернеулер. Бұл топқа ғимараттар мен құрылыстар кіреді тұтас металл қаңқалы, иілгіш резервуарлар түбі, со құрылыстары тірек конструкцияларының статикалық анықталған схемасы (мысалы, эстакадалар және галерея с разрезными пролетными құрылыстар).
Негіздердің біркелкі емес шөгуі кезінде қатты құрылыстарда құрылымдарда қосымша кернеулер пайда болады, олар мұндай ғимараттардың айтарлықтай қауіпсіздік маржасы көп жағдайда болмайды қауіпті. Қатты құрылыстарға мыналар жатады: элеваторлар, Домна пештері, түтін мұржалары, су мұнаралары, жаппай көпір тіректері және т. б. мұндай құрылымдар негіз топырақтарының деформацияларын дамыту процесінде олар бүгіліп, Қатты Қатты зат ретінде жауын-шашын береді. Көптеген нысандар салыстырмалы түрде қатаң құрылымдарға жатады жаппай құрылыс: рамалы және ажыратылмайтын ғимараттар мен құрылыстар жүк көтергіш қабырғалары және қатты темір-бетон конструкциялары темір бетонды жабындармен, кірпішпен, ірі блоктық және ірі панельді ғимараттар. Салыстырмалы түрде қатаң конструкцияларда ғимараттар біркелкі емес жауын-шашынмен, қосымша олардың деформациясын тудыратын кернеулер. Сондықтан бұл фактор қажет жобалау кезінде ескеру.
Ғимараттар мен құрылыстар олардың қаттылығы мен даму сипатына қарай төмендегі түрлер біркелкі емес шөгінділерді ала алады деформациялар: иілу немесе иілу, қисаю және орама.
Иілу және иілу ғимараттың қисықтығы түрінде көрінеді. Мұндай деформациялар тікбұрышты нысаны бар ғимараттарға тән және үлкен қаттылыққа ие емес, мысалы, ғимараттар мен құрылыстар үшін икемді және салыстырмалы түрде қатал.
Қиғаш көршілес болған кезде құрылымдарда пайда болуы мүмкін жақын орналасқан іргетастар айтарлықтай біркелкі емес ғимараттың тік орналасуын сақтау кезіндегі жауын-шашын, құрылыстар. Деформацияның бұл түрі көбінесе салыстырмалы түрде қатты рамалық ғимараттар.
Орам (көлбеу) - бұл құрылымның салыстырмалы түрде бұрылуы шөгінділердің айырмашылығы нәтижесінде пайда болатын тік ось қатты массалық Іргетастардың нүктелері. Ролик әдетте тән қатты ғимараттар мен құрылыстар.
Ғимараттың, құрылыстың және олардың іргетастарының жалпы деформацияланған жай-күйі деформацияның келесі түрлерімен сипатталады:
1. Қатты ғимараттың, құрылыстың немесе жеке ғимараттың жалпы кез келген максималды абсолютті шөгіндіге тең іргетас оның табанының нүктелері.
2. Абсолюттік бойынша есептелетін ғимарат негізінің s орташа шөгуі кем дегенде үш іргетастың немесе үш нүктенің тұтас іргетас.
3. Айырмашылық ретінде анықталған іргетастың немесе құрылыстың қисаюы i құрылымның екі шеткі нүктесінің немесе жеке нүктенің абсолютті тұнбасы олардың арасындағы қашықтыққа жатқызылған іргетастар.
4. Ғимараттар мен құрылыстардың ∆S салыстырмалы әркелкілігі, көлбеу, салыстырмалы иілу немесе иілу арқылы анықталады.
Көлбеу екі көрші арасындағы максималды айырмашылықта олардың осьтері арасындағы қашықтыққа жататын іргетастар. Салыстырмалы майысу мен майысу мыналарға жатқызылған майысу (майысу) буынымен анықталады ғимараттың немесе құрылыстың қисық бөлігінің ұзындығы.
Негіздер мен іргетастарды жобалау кезінде есептеумен белгіленген жауын-шашын болмайтын шарттарды орындау ҚНжЕ-мен регламенттелген олардың шекті рұқсат етілген мәндерінен асып кетер еді
ҚР ғимараттар мен құрылыстардың типін ескере отырып:
S = Su ; ∆SL= (∆SL) u ; i = i u ;

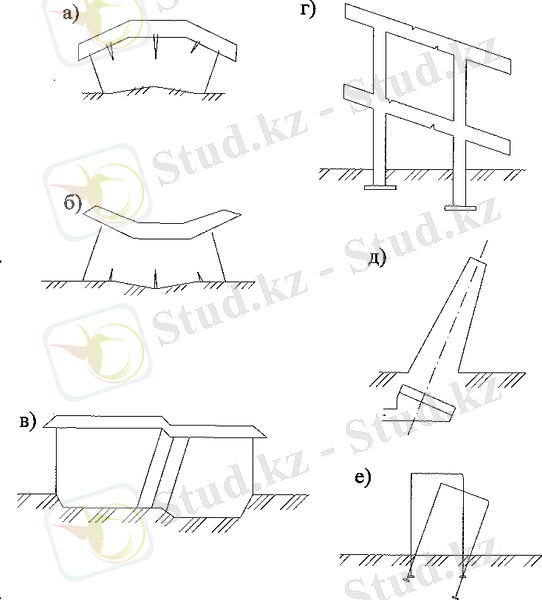

Сурет-1 Ғимараттар мен құрылымдардың негізін салғандағы деформация түрлері;а- бүгілу, б- майысу, в,г- қисаю, д,е-крен

Негіздердің шекті деформациясы
Құрылымдардың атауы
Салыстырмалы біркелкіліксіз немесе бірдей емес шөгінді дақтар,(∆SL)u
Кренiu
Орташа шөгінді дақтар S,см
Максималды абсолютті шөгінді дақтар Su,см
1)Өндірістік және азаматтық бір қабатты және көп қабатты ғимарат толық каркаспен:темірбетон; болатты
0,002
0,004
-
-
-
-
8
12
2)Ғимарат және құрылымдар,конструкциясына ешқандай біркелкісіз шөгінді дақтар әсер етпейді.
0,006
-
-
15
3)Көпқабатты каркассыз ғимараттар көтергіш қабырғалармен:
үлкен панельдер;
үлкен блоктар және тас қалаулар қаптаусыз;
қаптаулы,сонын ішінде темірбетон белдіктер құрылысымен.
0,0016

0,002

0,0024
0,005

0,005

0,005
10

10

15
-
-

-
4)Элеваторлар құрылымы темірбетон конструкциялардан: жұмыс ғимараты және силосты корпус монолитті конструкцияның бір іргетасты плитада;
тағы да,құрама конструкция;
бөлек тұратын жұмыс ғимараты;
-
-
-
-
-
0,003
0,003
0,004
0,004
0,004
40
30
40
30
25
-
-
-
-
-
5) Түтін құбырлары биіктікпен,м:
H=100
100H=200
200H=300
H300
-
-
-
-
0,005
12H
12H
12H
40
30
20
10
-
-
-
-
6)Қатты құрылымдар биіктігі 100 м-ге дейін,және пп.4 және 5-тен басқа.
-
0,004
20
-
Құрылыс алаңының инженерлік-геологиялық жағдайларын бағалау кезінде
қажет:
Кестеге топырақтың барлық сипаттамаларын азайтыңыз (КП тапсырмасын қараңыз).
Кестеде келесі жетіспейтін сипаттамаларды есептеңіз және азайтыңыз
грунтов:
- топырақтың үлес салмағытопырақтың қатты бөлшектерінің үлес салмағытиісінше көбейту арқылы анықталады, ρ және ρs еркін құлау үдеуі g=9,81 м с2;
- икемділік саны JP=WL-Wp, бұл атауды анықтауға мүмкіндік береді сазды топырақ (құмдақ, саздақ, саздақ);
- консистенция көрсеткішібұл жағдайды бағалауға мүмкіндік береді сазды топырақ (консистенциясы);
- кеуектілік, кеуек көлемінің жалпы көлемге қатынасы
- коэффициент кеуектілік жағдайы бағаланады
бөлшектердің қосылу тығыздығы бойынша сусымалы топырақтар;
- ылғалдылық дәрежесі (суға қанығу коэффициенті) бойынша бұл көрсеткіш бойынша барлық борпылдақ топырақтар ылғалды емес болып бөлінеді, ылғал және сумен қаныққан;
- толық ылғалсыйымдылығы
- гранулометриялық немесе астық құрамы-әр түрлі бөлшектердің % ... жалғасы
