1. Кіріспе
Ғимараттар мен құрылыстарды қайта жаңарту - бұл функционалдық мақсатын ішінара немесе толық өзгерту, жаңа тиімді жабдықты орнату, аумақтың құрылысын жақсарту, қазіргі заманғы өсіп келе жатқан нормативтік талаптарға сәйкес келтіру мақсатында оларды қайта құру.
Қайта құру күрделі құрылыс саласындағы негізгі бағыттардың бірі болды. Оның көлемі тұрақты өсуде. Өз ерекшелігі бойынша қайта құру жұмыстарын жобалау және жүргізу жаңа ғимараттар мен құрылыстарды құру процесінен айтарлықтай ерекшеленеді:
Едәуір әртүрлілігі, шашыраңқылығы және азкөлемділі орындалатын жұмыстардың;
- Жаңа құрылысқа тән емес жұмыстар кешенін жүзеге асыру (құрылымдарды бөлшектеу, оларды күшейту, жекелеген құрылымдық элементтерді ауыстыру және т. б.);
Жұмысты ұйымдастырудың жалпы схемасына айтарлықтай әсер ететін тығыз жағдайларда жұмыс өндірісі.
Қайта құру пайдалану көрсеткіштерін қалпына келтірумен және ғимараттар мен құрылыстардың тірек элементтерін күшейтумен байланысты. Бұл жұмыстар жаңа құрылыс кезіндегі сындарлы шешімдерден өзгеше жеке тәсілдерді талап етеді.
Ғимараттар мен құрылыстарды қайта жаңарту кәсіпорындарды техникалық қайта жарақтандыруды жүргізу кезінде де жүзеге асырылады, алайда бұл жағдайда ҚМЖ-ға жұмсалатын шығыстар жалпы капитал салымының 10%-нан аспауы тиіс.
Кәсіпорындағы жұмысты барынша тоқтатуды қамтамасыз ету қажеттілігіне байланысты өндірістік ғимараттарды қайта құру кезінде қиындықтар туындайды. Өнім шығарудың азаюы салдарынан болатын шығындар салыстырмалы, ал кейбір жағдайларда қайта құру немесе техникалық қайта жарақтандыру бойынша ҚМЖ-ға күрделі салымдар көлемінен едәуір асып түседі. Сондықтан кәсіпорынның тоқтауын толығымен болдырмайтын немесе азайтатын құрылымдарды нығайтудың, бөлшектеудің, монтаждаудың арнайы әдістерін қолдану қажет.
Ғимараттар мен құрылыстарды қайта құру бойынша жұмыстар жаңа құрылыспен салыстырғанда 25...30% - ға жоғары еңбек сыйымдылығымен ерекшеленеді. Осылайша, еңбек нормаларын түзету қажеттілігі туындайды.
Екінші жағынан, қайта құруға кететін жалпы уақыт жаңа құрылысқа қарағанда 1,5...2 есе аз. Бұл өндірістік қуаттарды, тұрғын үй және қоғамдық ғимараттарды тез іске қосуға, экономикалық, әлеуметтік-тұрмыстық және қала құрылысы міндеттерін шешуді жеделдетуге ықпал етеді.
2. Жобалауға тапсырма
Өнеркәсіптік ғимараттың темір-бетон фермаларын бір аралықта қайта құру технологиясын жобалау қажет.
Қайта құру түрі - күшейту.
Қайта құруға себеп болған себептер:
1.Физикалық тозу
2.Жүктемелердің артуы
3.Авариялық жай-күйі
Бастапқы деректер
Ғимараттың ұзындығы ... ... ... ... ... ... ... ... ... ...216 м
Аралық саны ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4
Температура блоктарының саны ... ... ... ... ... ..3
Аралықтар: А-Б 18 м
Б-В 18 м
В-Г 18 м
Г-Д 24 м
Фермалардың қадамы ... ... ... ... ... ... ... 6 м
Шеткі баған қадамы ... ... ... ... ... ... ... . ..6 м
Орта бағандардың қадамы ... ... ... ... ... 12 м
Шеткі және орта бағандардың сипаттамасы: а=9,4 м; б=0,6 м; в=3,2 м.
Құрылыс орны: Қарағанды қ.

Жоспар

Қима

3. Темірбетон конструкцияларын күшейту әдістерінің жіктелуі

Біз алдын-ала кернеуді орнату арқылы кернеу күйін өзгерту арқылы жүк көтергіштігін арттыру әдісін қолданамыз.

4. Тұрақтылықты қамтамасыз ете отырып, конструкцияларды күшейту бойынша жұмыстарды жүргізу әдістерін таңдау және негіздеу.
1. Төменгі белдікке арматуралық болаттан жасалған алдын ала кернеулі тартқышты орнату.
Егер рафтерлердің жүк көтергіштігін аздап арттыру қажет болса, төменгі белдікті арматуралық болаттан жасалған көлденең сымдармен күшейту жеткілікті (сурет. 4,5). (5, 76 -83 бет; 4, құж. 9 бет 1...2)
К-7 және К-19 класты арматуралық арқандарды, сондай - ақ нашар дәнекерленетін өзекті арматураны анкерлеу үшін "сығылған гильза" типті анкерлерді қолдану ұсынылады: дәнекерленетін Арматура үшін-А-IV класты (маркасы 20хг2ц) және А -- V-отырғызылған бастиектер мен дәнекерленген қысқа шегелер. Зәкір құрылғысының түрі, оның диаметрі мен габариттері ширатылатын өзектердің осьтері арасындағы қашықтықты белгілеу кезінде ескерілуі тиіс. Күшейту өзектерінің ұзындығы мен анкерлік құрылғылардың орналасуы арматураның есептік ұзартылуын ескере отырып белгіленуі тиіс, одан кейін анкерлер өзінің жобалық жағдайын алуы тиіс.
Сур.6 арматураланған құрылымнан оларды сығу әдісімен сымдарды тартуға арналған құрылғыны көрсетеді. ( 4, құж. 9 бет 2)
Үшін айтарлықтай ұлғаюына көтергіш қабілетін, сондай-ақ қолдануға көлденең жүктің бірі тұғырына арматура, кейіннен бетондалынатын тораптар. (4, құж. 10 бет 1...2)

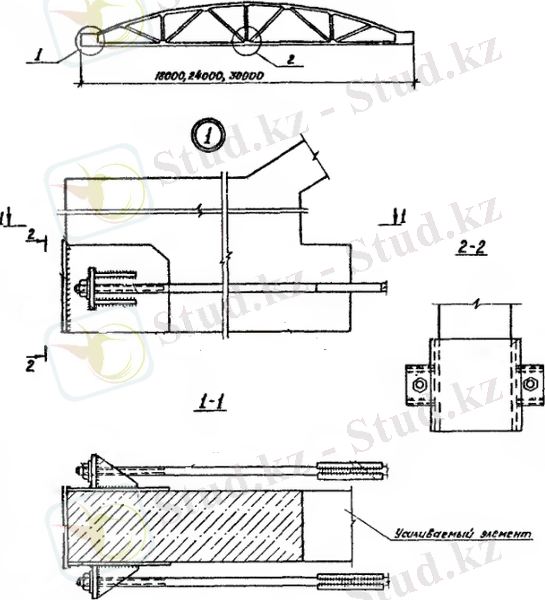

Сур.4. Төменгі белдікке арматуралық болаттан жасалған алдын ала кернеулі тартқышты орнату. 1-күшейтілген ферма; 2 - А - III класты диаметрі 25 - 40 мм алдын ала кернеулі арматурадан жасалған кергіш; 3 - шеткі тіреуіш табақ; 4 - кергіш; 5-кергіш қамыт.

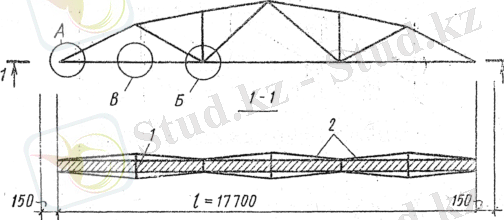

Сур.5.

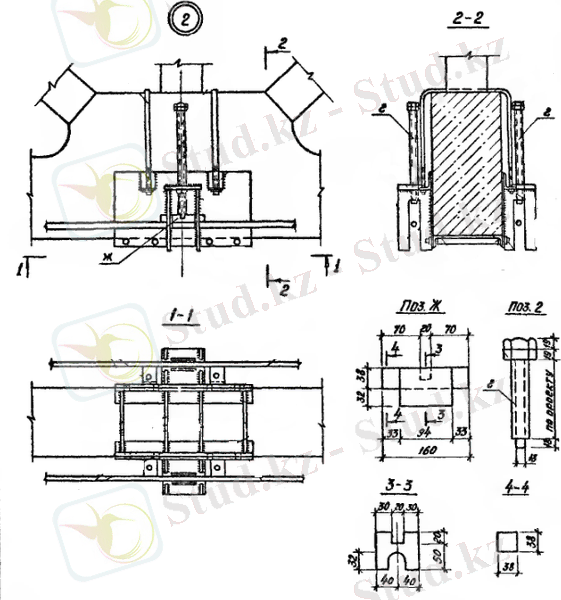

Сур.6.
Күшейту үшін алдын-ала кернеулі құрылымдар үшін Snip 2.03.01-84 ұсынған кез-келген арматура қолданылады. Қосымша арматураны таңдау кезінде күшейту жұмыстарын орындау шарттарын (мысалы, дәнекерлеу жұмыстарын орындау қажеттілігін), сондай-ақ пайдалану шарттарын (ортаның агрессивтілігін, температуралық режимді және т.б.) ескеру қажет.
Күшейту процесінде құрылым өзінің тұрақты күйін жоғалтады және оның жүк көтергіштігі айтарлықтай төмендеуі мүмкін болғандықтан, арнайы тіректерді орнату арқылы сенімді сақтандыруды қамтамасыз ету қажет. Тіректер екі бағытта да міндетті түрде босатыла отырып, фермалардың түйіндеріне орнатылады. Тіректерді жұмысқа қосу үшін шпалдар немесе тартылатын бұрандалар қолданылады. Темірбетон конструкцияларын есептеу ережелеріне сәйкес ферманың беріктігі мен тұрақтылығын тексеру қажет.
Темірбетон фермаларын монтаждау процесінде тіректерге орнатқаннан кейін, олардың құлауына және тегіс иілу формасының тұрақтылығына қарсы тұрақтылықты қамтамасыз ету қажет.
2. Төменгі белдікті арналардан алдын ала кернеулі тартқыштармен күшейту.
Итарқа фермаларының төменгі белдігін күшейткен кезде төменгі белдіктің бүйірінен арналардың көлденең алдын ала кернеулі тартқыштарды орнату жүзеге асырылады. Фермамен бірлесіп жұмыс істеуге қосу үшін қысқыштардың алдын-ала кернеуі арналарды төменгі белдіктен қысу арқылы жүзеге асырылады (сурет.3), (2. 393 бет).

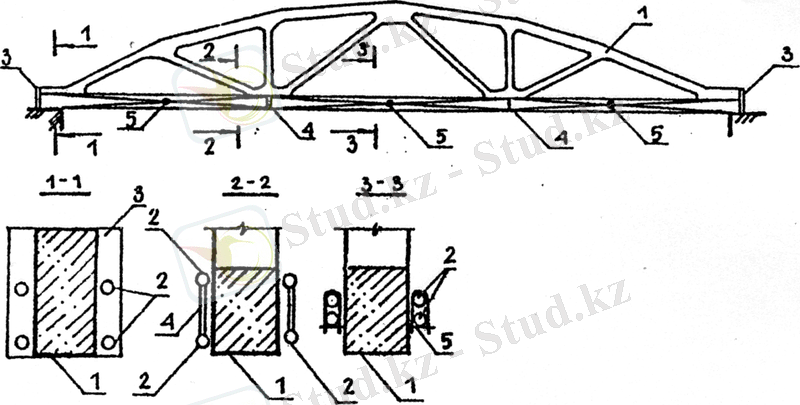

Сур.7. Ферманың төменгі белдеуін қатайту арқылы күшейту арналардан: 1-күшейтілген ферма; 2-бүйірден алдын-ала қатайтылған.
Фермалардың төменгі белдеуінің иілуін болдырмау үшін, қысқыштардың алдын-ала кернеуі бір уақытта екі филиалда да және фермалардың ортасынан симметриялы түрде жүзеге асырылады.
Кергіш бұрандаларды бұрағаннан кейін оларды кергіштерге дәнекерлейді және перхлорвинилді лакпен немесе эмальмен нығайтатын металл конструкцияларын тоттануға қарсы қорғауды жүзеге асырады.
Күшейту процесінде құрылым өзінің тұрақты күйін жоғалтады және оның жүк көтергіштігі айтарлықтай төмендеуі мүмкін болғандықтан, арнайы тіректерді орнату арқылы сенімді сақтандыруды қамтамасыз ету қажет. Темірбетон конструкцияларын есептеу ережелеріне сәйкес ферманың беріктігі мен тұрақтылығын тексеру қажет.
3. Иілу конструкцияларын күшейту кезінде сымдарда алдын-ала кернеуді құру әдістері.
1) Қыздырылған тартқышты таза арматураға дәнекерлеу (3, 298 бет):

1-арматураланған конструкция; 2 - таза арматура; 3 - таза арматураға дәнекерленген арматуралық сымдар(коротыши); 4-арматуралық болаттан арматураны керу, 350-400 С дейін қыздырылған және арматуралық сымдарға(коротыши) дәнекерленген.
2) Қызған тартқышты тіреулерге орнату (3, 298 бет):

1-күшейтілген конструкция; 2 - ерітіндіге орнатылатын анкерлі құрылғы; 3 - анкерлі құрылғыға дәнекерленетін тіректер; 4-тіректерге 350-400 С дейін қыздырылған күйде орнатылатын анкерлі құрылғылары бар кергіштер (бір мезгілде екі жағынан).
3) Гидродомкраттарды конструкция мен кергіш арасында орнату (3, 298 бет):
1-күшейтілген конструкция; 2 - шпренгелді керу (арнашыдан көлденең учаске, еңіс - бұрыштан); 3 - гидродомкрат; 4-арнашыдан кергіш (кергішті кергеннен кейін орнату).

4) Гидродомкраттарды керме астына орнату (3, 298 бет):

1-күшейтілген конструкция; 2 - шпренгелді керу; 3 - гидродомкраттарды орнатуға арналған аспалы конструкция; 4 - бекіткіш болттар; 5 - аспалы құрылымды бекітуге арналған тірек швеллер (керуге дәнекерленген); 6 - гидродомкрат; 7 - гидродомкрат поршеньінің Штокты (кергіште швеллердің штоктарына арналған тесік орнатылады); 8 - табақ аралық-тіреулер.
5) Жаңғақтарды керу (3, 298 бет):

1 - күшейтілетін конструкция; 2 - күшейтуді керу; 3 - күшейтілетін конструкцияның жалаңаш арматурасы; 4 - арматуралық қысқа; 5 - керуге дәнекерленген гайкасы бар болт; 6-тіреу (керуді кергеннен және дәнекерлегеннен кейін алып тастау).
6) Муфталарды тарту (3, 298 бет):

1-күшейтілген конструкция; 2 - күшейтуді керу; 3-жалғастырғыш муфта.
7) Болттарды тарту (3, 298 бет):

1-нығайтылатын конструкция; 2 - күшейтуді керу; 3 - тарту болттары; 4 - керу бұтақтарына дәнекерленген болттарға арналған саңылаулары бар пластиналар; 5-орамалдар.
8) Қысқыштарды қатайту (3, 298 бет):

1-күшейтілген конструкция; 2 - күшейтуді керу; 3 - тарту қамыты; 4-қамыт планкасы.
9) Болттармен керілу (3, 298 бет):

1-күшейтілген құрылым; 2 - арматураны қатайту; 3 - тартқыш болт; 4 - тірек арна; 5 - тірек парағы; 6 - тірек парағына дәнекерленген дөңгелек тығыздағыш; 7 - тірек парағына дәнекерленген жаңғақ; 8 - шар тәрізді төсем; 9-Болат тығыздағыштар пакеті (тартқышты тартқаннан кейін орнатыңыз).
10) Сына тақтайшаларының қосалқы жүзі (3, парақ 298):

1-күшейтілген конструкция; 2 - күшейтуді керу; 3 - тіреу; 4 - тірек арна; 5-металл пластиналар-сыналар (орнатқаннан кейін өзара және күшейту құрылымымен дәнекерлеу).
Арматуралық болаттан алдын-ала кернеулі тығыздағышты орнату арқылы төменгі белдікті нығайту нұсқасы (сурет.5) және арматураланған құрылымнан оларды сығу әдісімен сымдарды тартуға арналған құрылғылар бірқатар құрылымдық артықшылықтарға ие, бұл салмақтың көлденең қимасын неғұрлым үнемді таңдауға мүмкіндік береді. Сондай-ақ, бұл әдіс аз уақытты қажет етеді.

5. Қайта құру кезінде технологиялық процестер мен операциялардың қажетті құрамын анықтау.
Қайта құрудың бұл түрі Келесі технологиялық процестер мен операцияларды қамтиды. (5, 76 бет)
1. Дайындық жұмыстары
1.1. Жабын тақталарын бөлшектеу
1.2. Автосамосвалдармен қоймалау орнына күшейту үшін қажетті элементтерді жеткізу
1.3. Күшейту үшін элементтерді түсіру
1.4. Элементтерді дайындау

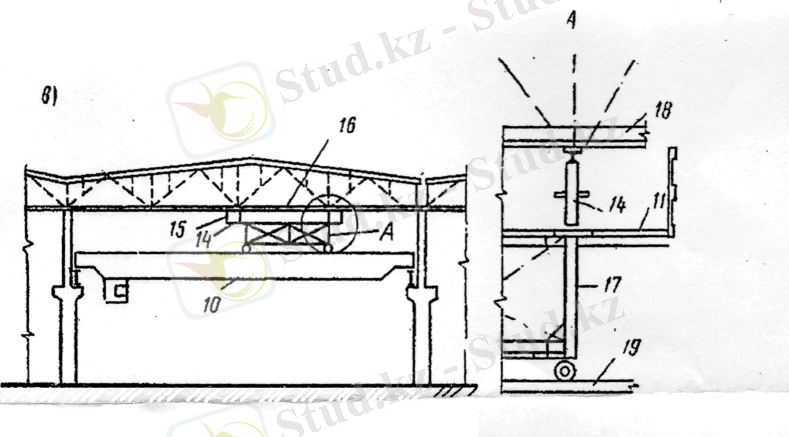

1.5. Көпірлі Кранның жоғарғы белдеуіне тірек алаңын орнату
1.6. Қорғаныс қоршауларын орнату
1.7. Тұрақтылықты қамтамасыз ету үшін кескіш құрылғы
2. Күшейтілген ферманың қосалқы тігісі
3. Жапсарлы қосылыстарды дәнекерлеу
4. Коррозияға қарсы қорғаныс
5. Уақытша тіреулерді бөлшектеу
6. Жабын плиталарын жобалау жағдайына орнату

6. Жұмыс көлемдерінің ведомосы
Кесте №1

№ пп
Жұмыстар мен процестердің атауы
Өлш.бірл.
Жұмыс көлемі

Бір элементке
Жалпы
1
Жабын тақталарын бөлшектеу
Дана
8
288
2
Автосамосвалдармен қоймалау орнына күшейту үшін қажетті элементтерді жеткізу
Т.
1,8
70
3
Күшейту үшін элементтерді түсіру
Т.
1,8
70
4
Элементтерді дайындау
Т.
1,8
70
5
Тірек алаңын орнату
Дана
1
1
6
Қорғаныс қоршауларын орнату
М.
10
10
7
Орнықтылықты қамтамасыз ету үшін уақытша кергіштер құрылғысы
Дана
2
2
8
Күшейтілген ферманың қосалқы тігісі
Т.
15
585
9
Жапсарлы қосылыстарды дәнекерлеу
М.
2,4
93,6
10
Коррозияға қарсы қорғаныс
Қос.
8
312
11
Уақытша тіреулерді бөлшектеу
Дана
2
2
12
Жабын плиталарын жобалау жағдайына орнату
Дана
8
288
