Сәулет - құрылыс шешімі
Түсіндірме жазбаның құрамы
3.1 Мазмұны
3.2 Кіріспе
3.3 Жобаның қысқаша сипаттмасы
3.4 Сәулет - құрылыс шешімі
3.5 Көлемдік жоспарлау шешімі
3.6 Конструктивті шешім
3.7 Ғимраттың техникалық - экономикалық көрсеткіштері
3.8 Қорытынды
3.9 Пайдаланылған әдебиеттер тізімі
Кіріспе
Курстық жұмыстың тақырыбы: Аз қабатты тұрғын үй.
А3 кабатты гимараттардың қурылысы тек ауылдык жерлерде ғана кең таралмаған. Сонымен қатар ол сонғы уақыттартда шағын және орта қалаларда арнайы бөлінген жер учаскелерінде көбеюде. Коттедждер құрылысы да бар. Шетелдік тәжірибеде аз қабатты ғимараттардың құрылысы, әсіресе, Батыс Еуропа мен Жапонияда қарқынды жүргізілуде. А3 қабатты құрылыста оны көп қабатты құрылысқа жақындату мақсатында экономикалық тиімділікті арттыруға деген ұмтылыс тән.
Бул қурылыс тұрғын үй қорының төмен тығыздылығымен сипатталғанына және осы пайдалы аймақтың бірлігіне абаттандырудың салыстырмалы түрде жоғары құнына сәйкес болғанына қарамастан, аз қабатты құрылысқа назар аударылуда. Алайда, аз қабатты құрылыстың айтарлықтай артықшылықтары бар. Ең алдымен, бұл табиғи ортамен тікелей байланыс, таза ауада бос уақытты ұйымдастыру мүмкіндігі, үйде сау микроклимат құру мүмкіндігі. Тұрғын үйді жақсы оқшаулау кезінде әлеуметтік байланыстар үшін қолайлы жағдайлар жасалады. Сонымен қатар, кез-келген аз қабатты құрылысқа тән пәтер учаскелерін ұйымдастыру мүмкіндігі (бұл ауылдық жерлерде қосалқы шаруашылық жүргізу үшін өте маңызды). Мұнда жеке үйдің артықшылығы қалалық көп қабатты үйдің жайлылығына жақын, ал тұрғын үйдің жанында шағын көгалдандырылған учаскенің болуы тұрғындардың өмір сүру жағдайын жақсартады. Сонымен қатар, аз қабатты құрылысқа ғимараттар салудың қарапайым әдістері тән (жеңіл құрылымдарды, арзан материалдарды, инженерлік жабдықтардың жеңілдетілген жүйелерін қолдану). Осылайша, аз қабатты құрылыс біздің елде де таралуда.
Құрылыс ауданы
БҚО Орал қаласында 1985 жылғы халық санағы кезінде халқы 420 мың адамды құрады. Климаты қоңыржай континенттік Қаңтарың орташа температурасы 8-ге жуық, шілденің 19-ы С. жауын шашының орташа мөлшері жылына шамамен 500 мм. Ең суық айдағы ауаның орташа ылғалдылығы шамамен 87% , ал ең жылы -53%. Қар жамылғысы қарашаның ортасынан сәуірдің ортасына дейін орташа есеппен 100 кгм2 құрайды.
Ең суық бес тәуліктің ауа температурасы 0.92 -- -30c; қаматамасыз етілуі 0.98-32C
Ең суық бес күндік ауау температурасы 0,92 -- -26c.
Румбалар бойынша желдің орташа жылдамдығының ең көбі қаңтарда -5,3 MC; Шілдеде ө 3,5 mc
Топырақтың қату тереңдігі - 1,5 M.
Батыс Қазақстан облысында құрылыс материалдары өндірісі жүзеге асырылады(әктас, қоқыс тас өндіріледі). Орал маңында темірбетон зауытттары бар.
3.3 Жобаның қысқаша сипаттамасы
Жобаланған тұрғын үи бир отбасыга арналап жобаланган. Турғын үи еkі кабатты, Жоспардагы турғын үй тікбұрышты конфигурацияға ие. Осьтердегі өлшемдер 21,00 М х 13,50 М. қабаттар саны-2. Еденнің биіктігі - 3 м, қабаттағы пәтерлер саны - 5-6 бөлмелі.
Жобаланатын үидің ауданы 680,90м² жер учаскесине орналастыру жоспарланды. Жобаланылатын үйди жер теліміне орналастырут кезинде ауданның климаттық сипаттамалары, оның күнге және желдің көбирек қайталанатын салыстырмалы багыты ескерген.
Жобаланған:
Құрылыс алаңы 689,90 м²
Ғиммараттың жалпы ауданы 190,17 м²
1 қабат жалпы ауданы 93,23 м²
2 қабат жалпы ауданы 96,94 м²
Жобаланғгн турғын үиде 6 тұргын болме орналастырылған : 1-ши қабатта кіреберіс, ас бөлмесі, қонақ күтилет3н бөлме, қонақ бөлмеси, сан узел, жуынатын болме орналастырылган. 2-ши қабатта, мансардты қабатта кіреберіс, холл, 3 жатын болмелери, су, гардероб. орналастырылган. Турғын үидің қосалкы бөлмелері: ауы3гы бөлме, коридор, болкон, кладовая, гардероб жатқы3уға болады. Ас бөлмеси - тагам тагаиындайтын жәнеде басқа шаруашылык процесстерде, а3ық-түлік,ыдыс-аяқ сақтау ушин, тамақ ішуге арналатын бөлме. Асханада өтетин функционалдық процесстерди ескерип отырып, оның едени керамикалық еденнен жасалган. Тұрғын үйдің санитарлық торабына әжеткана, жуыну бөлмелери (ванна) орналастырылған.
3.4 Сәулет - құрылыс шешімі
Жоспардағы тұрғын үй тікбұрышты конфигурацияға ие. Осьтердегі өлшемдер 21,00 М х 13,50 М. Қабаттар саны - 2. Еденнің биіктігі - 3000 м, қабаттағы пәтерлер саны - 5-6 бөлмелі.
Ас үйден жалпы бөлмеге өту дәліз арқылы өтеді, бірақ ас үй мен жалпы бөлме арасындағы бөлікте арка жасауға немесе оларды қосуға болады, сондықтан бөлім тірек емес, жай бөлмені бөледі. Балкон жылы мезгілде өте ыңғайлы. Жатын бөлмелер санитарлық қондырғыдан оқшауланған, бірақ онымен ыңғайлы байланыста.

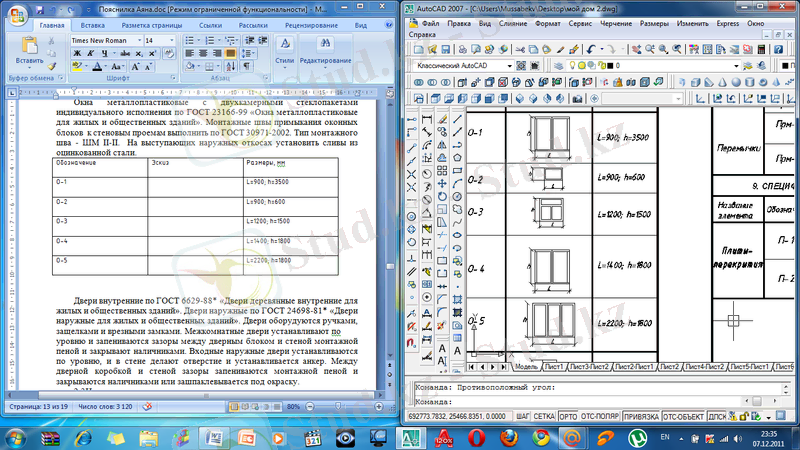

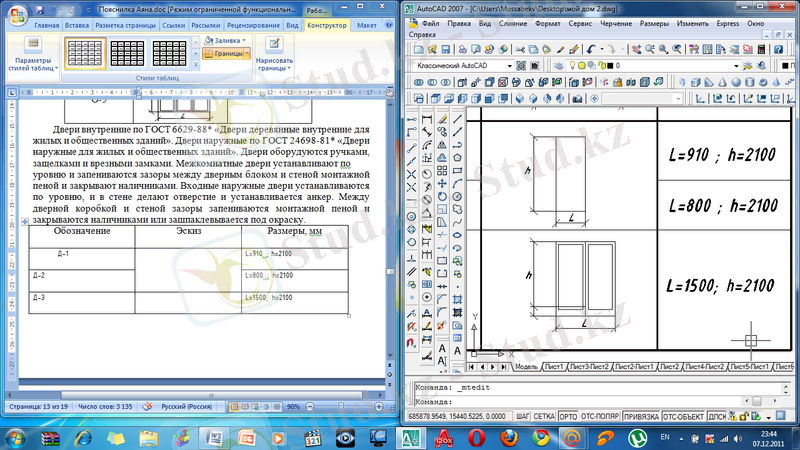

Терезелер мен есіктер қатты еменнен жасалған. Пәтердегі есіктер ашық есік баспалдаққа кедергі жасамайтындай етіп ішке қарай ашылады. Терезелер бөлмеге ашылады - бұл оларды тазалау кезінде ыңғайлы. Жобадағы терезелер екі қабатты әйнектелген, бұл дыбыс оқшаулауын арттырады және көшеден шаң мен иістердің енуіне жол бермейді.
Кіру есіктері ағаштан жасалған екі қабатты, күшейтілген.Кіреберіс тамбурмен (шлюзбен) жабдықталған, бұл кіреберіске суық ауаның кіруін болдырмауға мүмкіндік береді.
Бұл жобадағы баспалдақтар ағаштан жасалған. Соңғы қабаттың платформасынан шатырға шығу оған баспалдақпен люк түрінде жасалады. Қабырғалары силикат кірпіштен жасалған. Ас үйлер мен санитариялық үй - жайлардың ішкі қабырғаларында желдету арналары орналасады. Ғимараттағы бөлімдер қалыңдығы 120 мм силикат кірпіштен жасалған. Ғимараттың төбесі ағаштан жасалған. Су бұру-ұйымдастырылмаған. Биіктігі бойынша ғимараттың негізгі көлемі - 2 негізгі қабат пен шатыр. Еденнің биіктігі 3.000 М.
3.5 Көлемдік жоспарлау көрсеткіштері
№
Этаж
Зона
Ауданы м2
1
1-й этаж
Гостевая
25,50 м²
2
1-й этаж
Гостиная
20,70 м²
3
1-й этаж
Кухня
15,46 м²
4
1-й этаж
Котельная
11,30 м²
5
1-й этаж
Су
6,28 м²
6
1-й этаж
Прихожая
9,42 м²
7
1-й этаж
Тамбур
4,58 м²
8
2-й этаж
Спальня
22,68 м²
9
2-й этаж
Спальня
23,91 м²
10
2-й этаж
Кладовая
4,16 м²
11
2-й этаж
Гардероб
3,37 м²
12
2-й этаж
Су
6,28 м²
13
2-й этаж
Коридор
12,66 м²
14
2-й этаж
Спальня
23,88 м²
Құрылыс алаңы 680,90м²
Ғиммараттың жалпы ауданы 190,17 м²
1 қабат жалпы ауданы 93,23 м²
2 қабат жалпы ауданы 96,94 м²
3.6 Конструктивті шешім

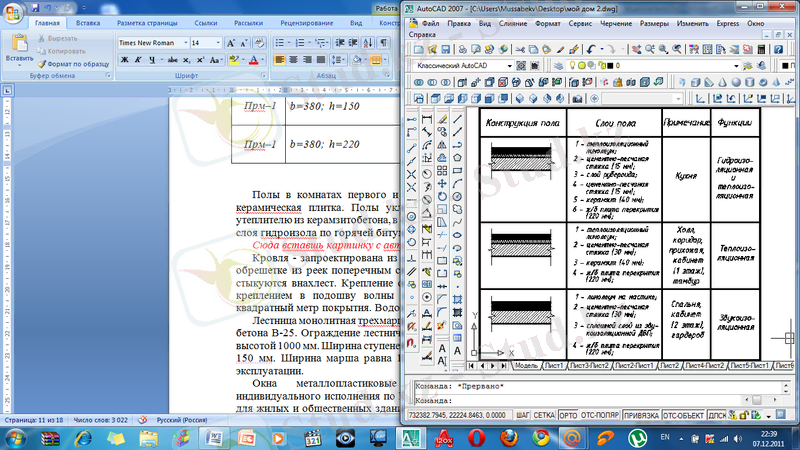

Жабын қабаты - темір черепицадан жасалынган. Темір черепица қабаты киылысуи 60х50 мм, адымы 500 мм рейкадан жасалады. Қабаттар бетпе - бет келген берик бекітилген. Бекіту жабынды бекитпелермен темір черепица толқыннның томенгі ойысына, 1 мм - ге 6 штуктан бекіту арқылы жу3еге асырылады. Лестница монолитті, 3 маршты, 3 В - 25 маркалы бетонды баспалдақтан тұрады. Баспалдак маршы биіктігі 3000 мм темир бетонды баганалармен тіреп бекітитиледи. Баспалдактын ені 400 мм, у3ындығы 180 мм. Адым калындыгы оның жобалауына жеткілікти 3000 мм - тен. Жобада макулданган көлемдік жобалық шешімге kатысты жобаланып отырған үйдің конструккциялық шешімі қаралды.
Үйдің жер асты бөлігі :
Іргетастар
Іргетастар - іргетас табан жагы құйымалы темир бетонды плиталардан құралған. Іргетасты тексеру тереңдігін таңдауда іргетасқа түсіретін күш ескерилген. Тереңдігі 1,1 м болған себеппен, менің іргетасым жобадағы белгімен тереңдігі 2,00 м болды.
Қабырғалар
Қабырғалар - тұрған үйдің сыртқы ортадан, атмосфералық 3иян әсерЛЕРден сақтап тұрган сыртқы қабырғалары, қа3іргі кезде көп пайдаланылыпп жүрген кірпіштен жасалынды. Өйткені кірпіш отқа тө3імді және де жылу әрі дыбыс оқшаулаитын материал болып табылады.
Жылу техникалық есептеу
Жылу техникалық есептеу бойынша сыртқы қабырғанын қалыңдығы 670 мм болды. Ішкі болу қабырғаларын да кірпіштен жобаланды және қалыңдығы 380 мм мен 140 мм қабылданған.
Қоршау конструкцияларын жылу техникалык есебі.
Берілгені:
қоршау конструкцциясы - γ = кірпіш.
2) қурылыс ауданы = Орал қаласы.
3) болмелердин ылғалдылык режимі бірkалыпты.
4) ішкі ауаның бескундік температурасы (12.1.003-76 МЕСТ) - t°вн = -33°С.
5) кірпіштің есептик жылуөткізгіш коэффициенти -
γут = 0.8Втм2 °С .
Есептеу:
Қоршау конструкциясының жылу инерциясын анықтау ушин :
Д = R·S = δут λут ·S = 0,04*8,65+0,85*9,2+0,05*9,8 =8,9
δут - қабырғалардын алдын берілген қалыңдығы. δут = 680мм
S - жылу сіңіру коэффициенті. S - 10,15 ... жалғасы
