C.СЕЙФУЛЛИН АТЫНДАҒЫ ҚАЗАҚ АГРОТЕХНИКАЛЫҚ УНИВЕРСИТЕТІ

Реферат
Тақырыбы: Турбина, жұмыс істеу принципі

Орындаған: Акымбаев Н.Д. 19-02
Тексерген: Саракешова Н.Н.

Нур-Султан 2021

Турбина - айнымалы қозғалысқа түсетін жұмыстық тетігі (роторы) бар әрі жұмыстық дененің (бу, газ, су) кинетикалық энергиясын механикалық жұмысқа үздіксіз түрлендіріп отыратын қозғалтқыш. Турбиналар әсер ету принципі бойынша активті Турбина және реактивті Турбина, құрылымына байланысты - бір сатылы және көп сатылы болып бөлінеді. Стационар бу және газ Турбинасы турбогенератордың, центрден тепкіш компрессор мен ауа үрлегіштің, қоректендіру, май және отын сорғысының жетегі ретінде пайдаланылады. Көліктік бу және газ Турбинасы кеме қозғалтқышы ретінде қолданылады. Сондай-ақ газ Турбинасын авиац. қозғалтқыш ретінде, кейде локомотив пен арнаулы автомобильдерде автомобильдерде де пайдаланады. Гидравликалық турбина СЭСсэс-терде электр тогының генераторы қызметін атқарады (Бу турбинасы, газдық турбина). Турбина қазіргі кезде дүниежүз. энергетикадан піспекті (поршеньді) бу машиналарын іс жүзінде ығыстырып шығарды.
Бу Турбинасы -- будың потенциалдық энергиясын кинетикалық энергияға, одан кейін оны айналушы біліктің механикалық энергиясына түрлендіретін турбина. Бу Турбинасы -- жылу электр стансасындағы (ЖЭС) электр генераторларын қозғалысқа келтіретін негізгі қозғалтқыш. Бу Турбинасы бу машинасына қарағанда анағұрлым ықшам, қолдануға ыңғайлы әрі тиімді және параметрі жоғары буды пайдалануға, таза конденсат алуға, сондай-ақ, электр энергиясын өндірумен қатар тұтынушыларға параметрлері әр түрлі бу беруге мүмкіндік береді. Барлық дерлік Бу Турбиналары көп сатылы болып келеді.

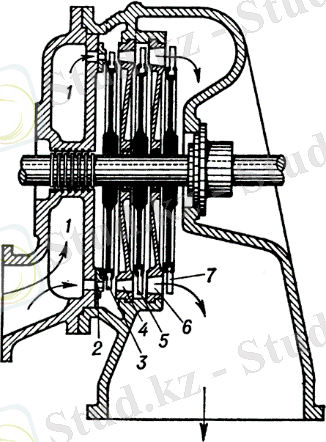

1 - алғашқы (жаңа) будың сақиналы камерасы; 2 - бірінші сатының соплосы; 3 - бірінші сатының жұмыстық қалақшалары; 4 - екінші сатының соплосы; 5 - екінші сатының жұмыстық қалақшалары; 6 - үшінші сатының соплосы; 7 - үшінші сатының жұмыстық қалақшасы
Бу Турбинасы активті турбина және реактивті тубина болып ажыратылады. Активті турбинада жылу энергиясының едәуір мөлшерін бір сатының көлемінде механикалық энергияға айналдыруға болады. Сондықтан мұнда турбина сатыларының саны аздау болып келеді де, ауқымы кішірек, ал таза реактивті турбинада сатылар саны көп болады да, нәтижесінде ол ауқымды (көлемді) болып келеді. Сондықтан экономикалық тұрғыдан алғанда өндірісте құрама турбиналар жиі қолданылады. Бұларда жоғары қысымда активті блок, ал төмен қысымда реактивті блок жұмыс істейді.

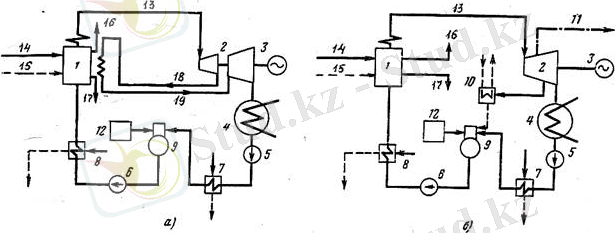

Бу турбиналы қондырғылардың пайдалы әсер коэффициентін көтеруге тағы бір неше тәсілдері бар. Бұл турбинадан шыққан будың қысымын азайту, циклдегі орташа қысымды буды қайтадан қыздыру және электр қуатымен бірге жылу өндіру. Тек электр энергиясын және электр қуатымен бірге жылу өндіретін жылу электр стансаларының (ЖЭС) тәсілдемелік схемалары көрсетілген - бұл шықтағыш электр стансасы (ШЭС) және жылу электр орталығы (ЖЭО).

1 - б генераторы; 2 - бу турбинасы; 3 - электр генераторы; 4 - конденсатор;
5 - конденсат сорғысы; 6 - қоректендiру сорғысы; 7 - аз қысымды жылытқыш;
8 - жоғары қысымды жылытқыш; 9-деаэратор; 10-желiсу жылытқышы; 11-өндiрiс бу iрiктеу арнасы; 12-су дайындау қондырғы; 13-қыздырылған бу құбыры; 14-отын; 15-ауа; 16-түтiн, газ; 17-шлак; 18-қайта қыздыруға жiберiлген бу; 19-қайта қыздырылған бу.
Булы немесе газды турбиналарда, жұмысшы дененің қысым энергиясы (будың немесе газдың), оның қалақшасында кинетикалық энергияға түрленеді де, ол, роторды айналдыруға жұмсалады және онымен байланысты машинаның жетегі жұмыс атқарады (турбогенератор, сығымдағыштар және т.б).
Турбинада, жұмыстық дененің энергиясының түрленуінен, кезекпен, бірінен соң, бірі орналасқан, бірнеше сатымен, көпсатылы машина жұмысын жасайды. Кейбір жағдайларда, бар болғаны бір сатымен жұмыс атқарылуы мүмкін.
Жұмыстық дене ағынының бағыты бойынша, өсті немесе аксиалды машиналар болып ажыратылады, оларда, ағын ротор өсінің бойымен бағытталған және радиалды түрінде, ағын ортасынан ротордың шеткі аймағына бағытталған.
Өсті, көп сатылы бу турбинасының сүлбесі 1 суретте көрсетілген. Біреуінің роторы (1, a - сурет) барабаннан 4, оған жұмыстық қалақты венцы 8 орналасқан. Жұмыстық венцалар аралығына, қозғалмайтын венцалардың бағыттаушы қалақшалары 9, турбинаның қорабына 7 бекітілген. Жұмыстық қалақшалары соңында ашық болып, онда аздаған радиалды саңлау 5 қалақ соңы, олар турбина қорабы аралығында. Пайда болған күштерді теңестірудегі, бу қозғалысының бағыты бойынша, өс бойымен, роторды жылжытушысына ұмтылады, жүк түсіруші поршенді 12 қолданады, алдыңғы бетінің алдында, оның, жалғастыру құбыры 6 көмегімен қысымды, шығар потрубканың 2 қысымымен, бірдей тең болады. Піспектің ішкі айналмалы ауданына 11, жаңа келген бу қысады. Сонымен, өстік күшті, поршеннің қабылдауы, оның екі жағынан будың қысу айырмашылығымен өтеді. Саңылауды нығыздау үшін, айналушы ротор мен турбинаның қозғалмайтын корпусы аралығындағы, ротордың екі жағынан ұштық лабиринтті нығыздағыштарды 13 қолданады. Лабиринтті каналдағы гидравликалық кедергілердің салдарынан, саңлаудағы будың жоғалуы азаяды. Соңғы лабиринтті каналдарды 1 нығыздау үшін, бу беріледі. Жүк түсіргіш піспек лабиритті нығыздағыш 10.
Турбинаның дискалы типі (1,б - сурет), диска 5, оған қалақты венецтері 3 және қозғалмайтын диафрагмалар 7, бағыттаушы қалағымен 4 орналасқан. Диафрагманың сақинасы 8, турбинының тұрқында (корпусында) 9 орналасқан. Лабиринтті нығыздағыш 6, диафрагмада қолданған, оның міндеті - диафрагма мен турбинаның белгілі аралығындағы саңлау бойынша будың жоғалуын кемітуге арналған.
Лабиринтті нығыздағыштан 10, будың - 1 турбинадан шыққан жоғарғы қысымды бөлігін, лабиринтті нығыздағыш 2 үшін, турбинаның төменгі қысым бөлігін қолданады. Турбинаның шықтандырушы типінде, қысымның шығарында атмосфералық қысымы кем болады, турбиналардың төменгі қысымы бөлігінің, соңындағы нығыздаушының мақсаты, турбинаға ауа соруын болдырмауы тиіс.

Турбина - жұмыс денесінің жылу энергиясын үзіліссіз процесс арқылы механикалық энергияға түрлендіретін ротативті жылу қозғалтқышы. Оның кинематикалық схемасы өте қарапайым.
Турбина екі негізгі түйіннен тұрады:
1. Айналатын бөлігі - ротор;
2. Қозғалмайтын бөлігі - корпус (статор).
Жұмыс қалақтары бар әр диск алдында корпуста бекітілген, бірнеше соплодан тұратын соплолық аппарат орналасқан. Турбина жұмысының негізгі шарты қысым сопло аппараты алдында және жұмыс қалақтары артында әр түрлілігінің болуы боп табылады.
Сопло жұмыс қалақтарымен бірге турбинада ағын бөлігін тудырады. Ағын бөлігінде жұмыс денесі екі еселенген энергиясын тудырады:
1. Соплода бу немесе газдың потенциалды энергиясы кинетикалық энергияға айналады; сопло шығысында ағын жылдамдығы секундына жүздеген метрге жетеді;
2. Жұмыс қалақтарында ағынның кинетикалық энергиясы турбина білігінің механикалық айналу жұмысына айналады; айналу жылдамдығы минута мың айналымға тең.

Бу және газ турбиналарының жалпы классификациясы
1. Жұмыс істеу принципіне қарай: активті және реактивті;
2. Сатылар санына қарай : бірсатылы және көпсатылы:
Көпсатылы, өз кезегінде қысым сатыларымен бірге болуы мүмкін, жылдамдық сатысымен және құрама (жылдамдық сатысымен және қысым сатысымен);
3. Жұмыс денесі ағынының бағыты бойынша:
осьтік, радиалды және тангенциалды.
Турбинаны әрекет принципіне қарай ажырату.
Активті турбиналар (турбиналық сатылар).

Соплоның бір қатарынан және жұмыс қалақтарының бір қатарынан тұратын ағын бөлігі турбина сатысының ең оңай түрін тудырады. Сатының активті нұсқасында жұмыс денесінің кеңеюі (қысымның төмендеуі) соплода ғана орын алады; жұмыс қалақтарында қысым тұрақты болады. Ағынның қалаққа көрсетілген күш әрекетінің арқасында жұмыс жүреді. Қысым мен жылдамдық өзгерісінің сипаттамасы 1.2-сурет графигінде көрсетілген, мұндағы Р0 - Р1 - Р2 - қысым өзгерісінің сызығы, ал С0 - С1 - С2 - ағынның абсолютті жылдамдығының өзгеруін сипаттайтын сызық; С - сопло аппараты, ЖҚ - жұмыс қалақтары.
