Динамикалық басқарылатын триггерлер


Жұмыс түрі:  Материал
Тегін:  Антиплагиат
Көлемі: 4 бет
Таңдаулыға:

23) Динамикалық басқарылатын триггерлер. Схемотехникасы мен жұмыс істеу принципін түсіндіріңіз.

Триггер деп екі тұрақты күйі бар тізбекті схеманы айтамыз. Кіріс сигналдары әрекетінде триггер бір күйден екінші күйге ауысуы мүмкін. Ереже бойынша, триггердің екі кірісі бар: тура және инверсті. Кірістер саны орындалатын функцияларға байланысты болады.

https://libr.aues.kz/facultet/frts/kaf_e/11/umm/el_8.files/image327.jpg

Ақпаратты жазу амалы бойынша триггерлер асинхронды және тактілік болып бөлінеді. Асинхронды триггер күйі кіріске сигналдар берілгенде тікелей ауысып отырады. Мұнымен қоса екі жағымсыз жағдай пайда болады:

а) алдыңғы күй туралы ақпарат қолданылмайды;

б) триггердің күрделі құрылғыларының жұмысы кезінде «жарыс» эффекті немесе «сигналдар жарысы» пайда болуы мүмкін.

Синхронды, яғни элементтердің бір уақытта ауыстырып-қосылуы оның жұмысының сенімділігін көбейтеді.

Тактілік (синхрондаушы) триггерлердің қосымша С (Clock) тактілік кірісі бар сигналы басқару схемасына ақпаратты триггерге жазуға рұқсат береді, бірақ триггер күйі тактілік импульстің аяқталу мезетінде (синхросигналдың «1»-ден «0»-ге ауысуы) өзгереді.

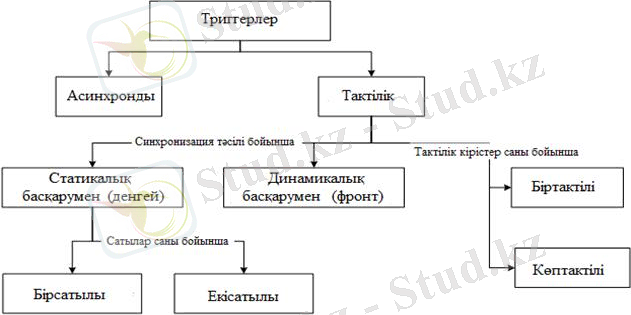

Тактілік триггерлер келесідей түрге бөлінеді синхрондау амалы бойынша:

1) жазуды (яғни деңгейді) статикалық басқаруы бар синхронды. Бір деңгей болғанда триггер белгілі бір режимде жұмыс жасайды, ал басқа деңгейде - өзге режимге ауысады;

2) жазуды динамикалық басқаруы бар синхронды (импульстің өсуі кезінде - тура динамикалық кіріс, ал импульстің түсуі кезінде - инверсті динамикалық кіріс) .

Динамикалық триггерлер-белгілі бір жиіліктегі импульстардың үздіксіз тізбегі.

Динамикалық басқарумен-ақпараттық кірістердегі сигналдарды қабылдау сигналдың "с" - ға төмендеуі кезінде пайда болады(синхроимпульстің алдыңғы шеті немесе синхроимпульстің төмендеуі) . Динамикалық басқарылатын триггерлерде іске қосу синхрондау сигналының алдыңғы жағында жүреді. Сондықтан коммутациямен байланысты процестер қысқа уақыт ішінде синхрондалған кірістегі сигналдың алдыңғы жағында, сағат сигналының айырмашылығы болған кезде ғана жүреді.

Жеке триггерлер класы динамикалық басқарылатын триггерлерден тұрады. Мұндай триггерлер ақпараттық сигналдарға 0-ден 1-ге дейін (тікелей динамикалық кіріс) немесе 1-ден 0-ге дейін (кері динамикалық кіріс) сигнал өзгерген кезде ғана жауап береді. Мұндай триггерлердің кірістерін шартты түрде графикалық түрде белгілеу:

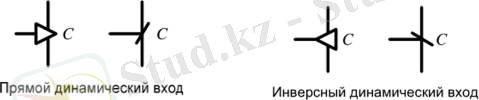

Условное графическое обозначение входов триггеров с динамическим управлением

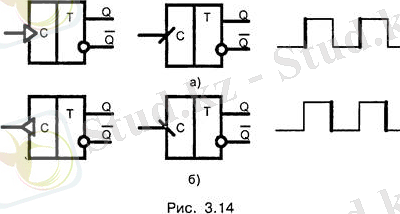

Триггерді ауыстыру сигналдың оң жиегінде пайда болуы мүмкін, содан кейін бұл кіріс тікелей динамикалық кіріс деп аталады (сурет. 3. 14, А) немесе теріс болса - кері динамикалық кіріс (сурет. 3. 14, б) . Оң фронт дегеніміз - нөлден бір мәнге, теріс фронт-логикалық 1-ден логикалық 0-ге өзгерту.

https://helpiks.org/helpiksorg/baza5/220657927128.files/image045.jpg

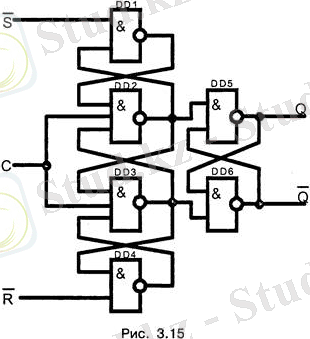

Мұндай схеманың жұмысын алты элементті триггердің мысалында қарастырған ыңғайлы (сурет. 3. 15), ол "үш триггер" схемасы деп аталады. DD2, DD3, DD5, DD6 элементтері сигнал деңгейі басқарылатын синхронды RS триггерін құрайды. S және R кірістері - статикалық кері. DD1, DD4 элементтері тікелей динамикалық кіріс с-де оң айырмашылық болған кезде ғана триггердің іске қосылуын қамтамасыз етеді. Сондықтан "үш триггер схемасы" атауы»

https://helpiks.org/helpiksorg/baza5/220657927128.files/image047.jpg

С = 0 кірісінде нөлдік деңгейде DD2, DD3 элементтерінің шығуларында логикалық 1 орнатылады, ол алдыңғы күйді сақтау режиміне DD5, DD6 асинхронды RS-триггерімен сәйкес келеді. Егер ол 1 синхрондалған кіріске түссе, онда процестер S және R кірістеріндегі күйге байланысты болады, Dd1 шығуларында S = R = 1, DD4 - логикалық 0, ол DD2, DD3 кірістеріне түсіп, DD2, DD3 шығуларын жалғыз күйде ұстайды. Dd5, dd6 асинхронды RS триггері алдыңғы сигналды сақтайды.

Динамикалық басқарылатын триггер түрі- D триггер

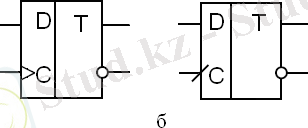

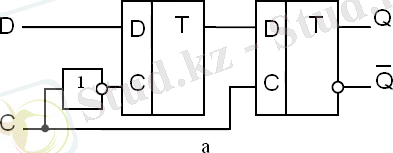

Динамикалық басқарылатын d-триггерді екі сатылы схема бойынша орындауға болады


D-триггері.

1 кіріс, 2 шығысына ие, сигнал тоқтауын жүзеге асырады. Ауыстырғыш функция https://libr.aues.kz/facultet/frts/kaf_e/11/umm/el_8.files/image348.gif , өткен тактіде шығысындағы ақпарат кірісіндегі ақпаратқа тең. Бірақ әдетте тактіленетін триггерлер құрылады. Ақпаратты қабылдау моменті С тактілі сигнал арқылы анықталады.

D -триггердің дұрыс жұмысы үшін D кірісіне ақпарат келгеннен кейін С синхросигналының келер алдында уақыттық интервал болуы қажет. Сипаттамалық өрнек мына түрге ие: https://libr.aues.kz/facultet/frts/kaf_e/11/umm/el_8.files/image349.gif .

Тактіленетін D -триггері 2 кіріске ие: D - ақпараттық, С - тактіленетін

Оны сонымен қатар (ағылшын тілінен Delay - кідіріс) ақпараттық триггер немесе кідіріс триггері деп атайды. D -триггер тек қана синхронды болып келеді. Ол тактты импульс деңгейімен немесе оның фронтымен қосылуы мүмкін. D -триггер жұмысының уақыттық диаграммалары, оның шартты белгіленуі және жүзеге асырылуы 7. 7 - суретте берілген.

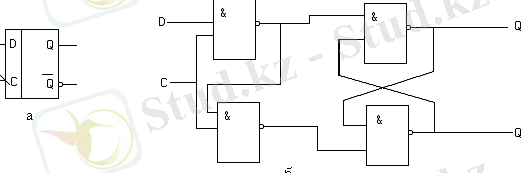

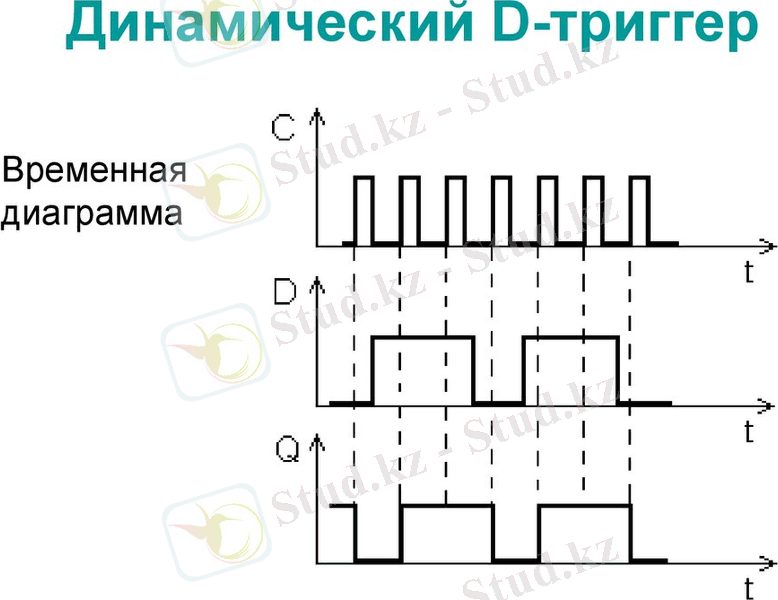

7. 7 - сурет. D -триггер жұмысының шартты белгіленуі (а), жүзеге асырылуы (б) және уақыттық диаграммасы (в)

D кірісі ақпараттық, С кірісі - синхронизациялаушы болып табылады. С=0 болғанда сақтау режимі, ал С=1 - жазба режимі іске асырылады. Сонымен, санау уақыттың кез келген кезеңінде, ал жазба тек қана С=1 болғанда орындалады. Триггер шығыс сигналын өзі жазылған такттың аяғына дейін кідіреді. Сөйтіп, D=1 кіріс сигналы екінші және үшінші синхроимпульстар аралығында аяқталады, ал Q=1 жағдайы үшінші такттың соңына дейін сақталады. Осыдан келіп D -триггердің атауы пайда болды. С кірістегі \ белгісі бекіту сигналдың төмендеуімен анықталатынын білдіреді.

24) Тұрақты есте сақтау құрылғысы. Құрылымдық сұлбасын сызып жұмыс істеу принципін түсіндіріңіз.
