Тұрақты тоқ қозғалтқышының электр энергиясын білікті айналдыратын механикалық энергияға айналдыруы
Мазмұны
1.Тұрақты тоқ қозғалтқышының электр энергиясын білікті айналдыратын механикалық энергияға айналдыруы.
2. Тұрақты тоқ қозғалтқышындағы коммутация.
3. Тұрақты магниттерден қоздыру жүйесі. Тәуелсіз қоздыру жүйесі. Параллель қоздыру.
1.Тұрақты тоқ қозғалтқышының электр энергиясын білікті айналдыратын механикалық энергияға айналдыруы.
Тұрақты тоқ қозғалтқышының электр энергиясын білікті айналдыратын механикалық энергияға айналдыруы. Тұрақты тоқ қозғалтқыштары білікті айналдыратын механикалық энергияның көзі, оны қозғалтқыштардың тұрақты тоқ желісінен тұтынған электр энергиясын механикалық энергияға айналдырып онымен қоса, негізгі полюстердің магнит энергияларын пайдалану арқылы алады. Электр энергиясын механикалық энергияға айналдыру былай іске асырылады. Якорь орамасы мен полюстердің қоздыру орамалары, щеткі тетігі арқылы тұрақты ЭҚК көзіне қосылады. Якорь орамалары мен негізгі полюстердің магнит өрістері, өзара әсерлесуі қорытындылаушы магнит өрісін диогоналдық симметриясыздыққа келтіреді және электрмагниттік момент пайда болуына әкеледі.
Электромагниттік момент полюстермен якорға бірдей әсер етеді де полюстер қаңқаға айгөлек арқылы білікке мықтап бекітілгендіктен, якорь айналады. Сонымен тұрақты тоқ желісінен тұтынылған электр энергиясы полюстердің магнит өрістерінің әсерлі өсуінен қозғалтқыш білігін айналдыратын механикалық энергияға айналады. Тұрақты тоқ қозғалтқышының электрлік тепе-теңдік теңдеуі, тұрақты тоқ генераторының электрлік тепе-теңдігі сияқты
болады, айырмасы жалғанған электр энергиясы (желі кернеуіне пропорцианал) қозғалтқыш білігінде өрістейтін механикалық энергиядан (якорь ЭҚКіне пропорционал) электр шығындары шамасындай артық болуы тиіс.
Демек: U = E +Ія łRя (4.14)

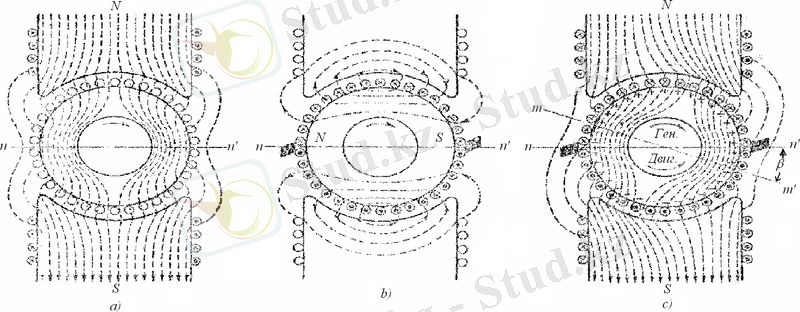

Егер нөлдік индукциясы бар нүкте арқылы өтетін сызықты физикалық бейтарап (m=m) деп атасақ онда, якорьдың магнит өрісінің әсерінен геометриялық бейтарапқа қарағанда (n=n1) белгілі бір бұрышқа бұрылады (4.17с-сурет). Бұл бұрыштың шамасы мәшиненің жүктелу шамасына, демек якордағы тоқ шамасына тәуелді, ол щеткіден алынатын ЭҚКтің мөлшеріне әсер етеді. Якорь орамасында тоқ жоқ кезінде (жүктемесіз жұмыс) мәшиненің физикалық және геометриялық бейтараптары сәйкестеледі (4.17а -сурет). Сонымен, егер щеткі геометриялық бейтарапқа орналасса, онда, бос жүріс кезінде ЭҚК-тің, мүмкін болған, ең көп мөлшерін алады, ал жүктемеленгенде, егер щеткі геометриялық бейтарапта тұрса, онда ЭҚК, жүктеусіз жұмыс кезіндегі ЭҚКпен салыстырғанда азаяды.
Бұл мәшиненің қорытынды магнит өрістері полюстерінің генератор якорінің айналған жағына қарай ығысқандығынан болады (4.17с-сурет), ол геометриялық және физикалық бейтараптар арасындағы орналасқан өткізгіштер бөлігінде, бос жүріс кезіндегі ЭҚК-ке қарама-қарсы бағыттағы ЭҚК-тің индукциялануына әкеледі. Тұрақты ток қозғалтқыштарының қоздырғыштары, жалпы алғанда, сол генераторлардың қоздырғыш жүйесі сияқты. Қозғалтқыштардың ең көп тарағандары да параллель, тізбектей және аралас қоздырғыштары барлар. Қозғалтқыштардыц барлық түрлерінің де жұмыс тәртібін талдағанда, электрлік тепе-теңдік теңдеулеріне жылдамдық және механикалың сипаттамаларына сүйенеді.
Тұрақты тоқ қозғалтқыштары білікті айналдыратын механикалық энергияның көзі, оны қозғалтқыштардың тұрақты тоқ желісінен тұтынған электр энергиясын механикалық энергияға айналдырып онымен қоса, негізгі полюстердің магнит энергияларын пайдалану арқылы алады. Электр энергиясын механикалық энергияға айналдыру былай іске асырылады. Якорь орамасы мен полюстердің қоздыру орамалары, щеткі тетігі арқылы тұрақты ЭҚК көзіне қосылады. Якорь орамалары мен негізгі полюстердің магнит өрістері, өзара әсерлесуі қорытындылаушы магнит өрісін диогоналдық симметриясыздыққа келтіреді және электрмагниттік момент пайда болуына әкеледі.
Тұрақты ток қозғалтқыштарының электрлік тепе-теңдік тендеулері. Тұрақты ток қозғалтқыштарының тұрақталған жұмыс кезіндегі электрлік процестері, оның электрлік тепе-теңдік теңдеуімен сипатталады. Зәкір орамасына берілген кернеу тұтынатын электр ... жалғасы
1.Тұрақты тоқ қозғалтқышының электр энергиясын білікті айналдыратын механикалық энергияға айналдыруы.
2. Тұрақты тоқ қозғалтқышындағы коммутация.
3. Тұрақты магниттерден қоздыру жүйесі. Тәуелсіз қоздыру жүйесі. Параллель қоздыру.
1.Тұрақты тоқ қозғалтқышының электр энергиясын білікті айналдыратын механикалық энергияға айналдыруы.
Тұрақты тоқ қозғалтқышының электр энергиясын білікті айналдыратын механикалық энергияға айналдыруы. Тұрақты тоқ қозғалтқыштары білікті айналдыратын механикалық энергияның көзі, оны қозғалтқыштардың тұрақты тоқ желісінен тұтынған электр энергиясын механикалық энергияға айналдырып онымен қоса, негізгі полюстердің магнит энергияларын пайдалану арқылы алады. Электр энергиясын механикалық энергияға айналдыру былай іске асырылады. Якорь орамасы мен полюстердің қоздыру орамалары, щеткі тетігі арқылы тұрақты ЭҚК көзіне қосылады. Якорь орамалары мен негізгі полюстердің магнит өрістері, өзара әсерлесуі қорытындылаушы магнит өрісін диогоналдық симметриясыздыққа келтіреді және электрмагниттік момент пайда болуына әкеледі.
Электромагниттік момент полюстермен якорға бірдей әсер етеді де полюстер қаңқаға айгөлек арқылы білікке мықтап бекітілгендіктен, якорь айналады. Сонымен тұрақты тоқ желісінен тұтынылған электр энергиясы полюстердің магнит өрістерінің әсерлі өсуінен қозғалтқыш білігін айналдыратын механикалық энергияға айналады. Тұрақты тоқ қозғалтқышының электрлік тепе-теңдік теңдеуі, тұрақты тоқ генераторының электрлік тепе-теңдігі сияқты
болады, айырмасы жалғанған электр энергиясы (желі кернеуіне пропорцианал) қозғалтқыш білігінде өрістейтін механикалық энергиядан (якорь ЭҚКіне пропорционал) электр шығындары шамасындай артық болуы тиіс.
Демек: U = E +Ія łRя (4.14)
Егер нөлдік индукциясы бар нүкте арқылы өтетін сызықты физикалық бейтарап (m=m) деп атасақ онда, якорьдың магнит өрісінің әсерінен геометриялық бейтарапқа қарағанда (n=n1) белгілі бір бұрышқа бұрылады (4.17с-сурет). Бұл бұрыштың шамасы мәшиненің жүктелу шамасына, демек якордағы тоқ шамасына тәуелді, ол щеткіден алынатын ЭҚКтің мөлшеріне әсер етеді. Якорь орамасында тоқ жоқ кезінде (жүктемесіз жұмыс) мәшиненің физикалық және геометриялық бейтараптары сәйкестеледі (4.17а -сурет). Сонымен, егер щеткі геометриялық бейтарапқа орналасса, онда, бос жүріс кезінде ЭҚК-тің, мүмкін болған, ең көп мөлшерін алады, ал жүктемеленгенде, егер щеткі геометриялық бейтарапта тұрса, онда ЭҚК, жүктеусіз жұмыс кезіндегі ЭҚКпен салыстырғанда азаяды.
Бұл мәшиненің қорытынды магнит өрістері полюстерінің генератор якорінің айналған жағына қарай ығысқандығынан болады (4.17с-сурет), ол геометриялық және физикалық бейтараптар арасындағы орналасқан өткізгіштер бөлігінде, бос жүріс кезіндегі ЭҚК-ке қарама-қарсы бағыттағы ЭҚК-тің индукциялануына әкеледі. Тұрақты ток қозғалтқыштарының қоздырғыштары, жалпы алғанда, сол генераторлардың қоздырғыш жүйесі сияқты. Қозғалтқыштардың ең көп тарағандары да параллель, тізбектей және аралас қоздырғыштары барлар. Қозғалтқыштардыц барлық түрлерінің де жұмыс тәртібін талдағанда, электрлік тепе-теңдік теңдеулеріне жылдамдық және механикалың сипаттамаларына сүйенеді.
Тұрақты тоқ қозғалтқыштары білікті айналдыратын механикалық энергияның көзі, оны қозғалтқыштардың тұрақты тоқ желісінен тұтынған электр энергиясын механикалық энергияға айналдырып онымен қоса, негізгі полюстердің магнит энергияларын пайдалану арқылы алады. Электр энергиясын механикалық энергияға айналдыру былай іске асырылады. Якорь орамасы мен полюстердің қоздыру орамалары, щеткі тетігі арқылы тұрақты ЭҚК көзіне қосылады. Якорь орамалары мен негізгі полюстердің магнит өрістері, өзара әсерлесуі қорытындылаушы магнит өрісін диогоналдық симметриясыздыққа келтіреді және электрмагниттік момент пайда болуына әкеледі.
Тұрақты ток қозғалтқыштарының электрлік тепе-теңдік тендеулері. Тұрақты ток қозғалтқыштарының тұрақталған жұмыс кезіндегі электрлік процестері, оның электрлік тепе-теңдік теңдеуімен сипатталады. Зәкір орамасына берілген кернеу тұтынатын электр ... жалғасы
