Тақырыбы : Құрылыстың негізгі осьтерін бұрыштық қиылыстыру әдіспен нақты жерге шығару

Орындаған: Амангелдиева Ханзада, Гк-182

Қабылдаған: Сулейменова Д. Н.

Алматы 2021ж

Құрылыстьң жеке элементтерін бөлу жер бетінде жақсы бекітілген тірек торларының нуктелері мен сызыктарынан немесе құрылыстың басты бөлу остерінен бастап орындалады. Инженерлік құрылысты салу кезінде бөлу жұмыстарының негізгі элементтеріне жататындар: жоба горизонталь бурышты салу, жоба арақашықтықты салу, жерге жоба биіктігін шыгару, жоба еңкістігінің сызығын шығару, жоба жазықтығын салу.

Құрылыстың остерін жерге сызуға дайындалуды - «жобаны геодезиялық дайындау» - деп айтады. Мұндай жұмыстарға құрылыстың өстерінің координаттарын аумақтағы геодезиялық қазықтармен байланыстыру, жерге сызуға арналған сызбаларды сызу, керек мәндерді есептеу жатады.

Құрылыс ғимаратының төрт бұрышының координатын, нөлінің абсолютті биіктік мәнін, репердің орналасқан жерін, құрылыс салынатын аумақтағы құрылыс және сәулет мекемесі береді. Егерде мекеме бермесе, бұл мәндерді, құрылыс салуға арналған жобаны, құрылыстың негізгі топографиялық планын, жұмыс сызбаларын, пішіндерді пайдаланып есептейді.

Құрылысты геодезиялық дайындаудың үш амалы бар: аналитикалық, сызба аналитикалық және сызбалық амалдар. Жерге сызылатын геометриялық мәндерді математиканы пайдаланып есептеп шығарса, амалды «аналитикалық амал» - деп атайды. Бұл амалды қолданса, құрылыстың геометриялық мәндері, (өстерінің аралығы, ғимараттың пішімінің геометриялық мәндері, биіктік мәндері ж. т. б. ) құрылыстың атқаратын міндетіне сәйкес есептеледі. Бұл амалды құрылысты кеңейту керек болса, құрылысты өндіріс аумағында салатын болса қолданады. Кейбір геометриялық мәндерді құрылыс салынатын аумақта өлшеп анықтайды.

Құрылыстың екі нүктесінің координаттарын топографиялық планды пайдаланып есептеп (топографиялық планның масштабына қарап, нүктелердің координаттарын планнан алады) қалған нүктелердің координатарын ғимараттың пішімінің геометриялық мәндерін пайдаланып есептеп табуды «сызба аналитикалық амал» - деп атайды. Яғни бұл амалды, аналитикалық амалмен салыстарғанда, жиірек қолданады.

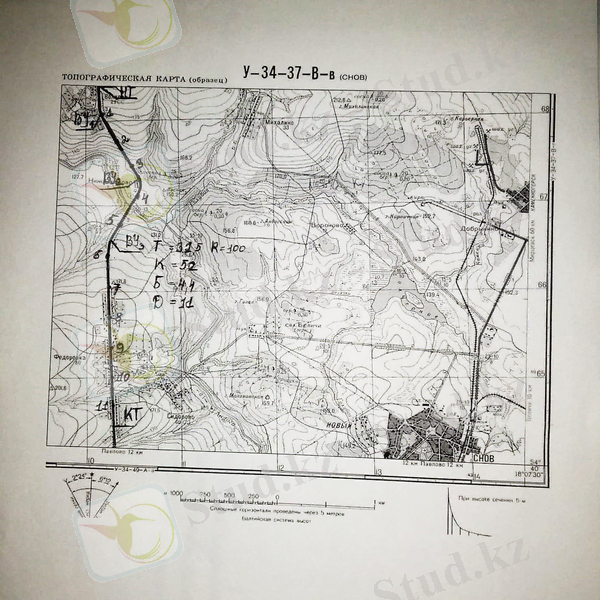

Жаңадан салынатын құрылыстардың жобасын топографиялық планға, топографиялық планның масштабын пайдаланып, сызады. Құрылыс салынатын аумақты тегістеу жұмыстарының жобасын топографиялық планға сызады, құрылыстың негізгі нүктелерінің координаттарын топографиялық планнан алады. Мұндай амалды «сызба амалы» - деп атайды. Мұндай амалды қолдану үшін топографиялық планның координаттық торын тексереді. Ірі масштабты топографиялық планның координаттық торының қабырғасы 100 мм - ге тең болуы керек, ауытқуы 0, 2 мм - ден аспағаны жөн (планның масштабы) . Координаттық тордың қабырғасының ұзындығы 98 мм- ден үлкен немесе тең болса, керек нүктені К, басып өтетін Х және У өстеріне паралель сызықтар сызады. Формулаларды қолданып ұзындықтарды, бұрыштарды есептейді. Керек нүктеге дейінгі аралықтарды а және b, координаттық тордың солтүстік және оңтүстік сызықтарынан, а 1 және b 1 , координаттық тордың батыс және шығыс сызықтарынан өлшеп алады (планнан) .

; ; ; немесе Б = ( Т ² + R ² ) \sqrt{(Т² + R²) \ } -R, Д= 2Т - К

α=31̊ 11`

R=100

T = R * t g θ 2 = 100 * t g 31 11 ´ 2 = 31. 5 T = R*tg\frac{\theta}{2} = 100*tg\frac{31{^\circ}11´}{2} = 31. 5

K = 100 * 31 11 ´ * 3. 14 180 = 52 K = \frac{100*31{^\circ}11´*3. 14}{180{^\circ}} = 52

Б = 31. 5 2 + 100 2 100 = 4 Б = \sqrt{{31. 5}^{2} + 100^{2}} - 100 = 4 . 4

Д 1 = 2 * 31 , 5 52 = 11 Д_{1} = 2*31, 5 - 52 = 11

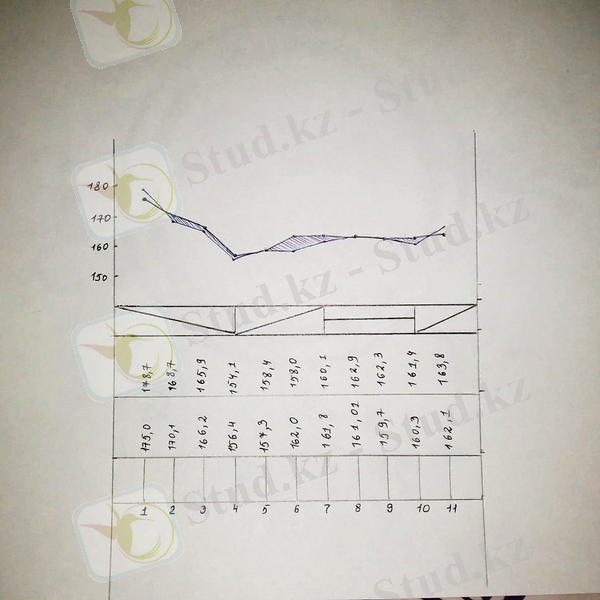

Н П К 1 = 175 , 0 Н_{ПК1} = 175, 0

Н П К 2 = 170 , 1 Н_{ПК2} = 170, 1

Н П К 1 = 166 , 2 Н_{ПК1} = 166, 2

Н П К 1 = 156 , 4 Н_{ПК1} = 156, 4

Н П К 1 = 157 , 3 Н_{ПК1} = 157, 3

Н П К 1 = 162 , 0 Н_{ПК1} = 162, 0

Н П К 1 = 161 , 8 Н_{ПК1} = 161, 8

Н П К 1 = 161 , 01 Н_{ПК1} = 161, 01

Н П К 1 = 159 , 7 Н_{ПК1} = 159, 7

Н П К 1 = 160 , 3 Н_{ПК1} = 160, 3

Н П К 1 = 162 , 1 Н_{ПК1} = 162, 1

i 1 = 175. 000 156. 000 100 = 19 100 = 0. 19 i_{1} = \frac{175. 000 - 156. 000}{100} = \frac{19}{100} = 0. 19

i 2 = 156. 000 156. 000 100 = 0 100 = 0. 000 i_{2} = \frac{156. 000 - 156. 000}{100} = \frac{0}{100} = 0. 000

i 3 = 156. 000 175. 000 100 = 19 100 = 0. 19 i_{3} = \frac{156. 000 - 175. 000}{100} = \frac{19}{100} = 0. 19

H П К 1 = 178. 7 H_{ПК1} = 178. 7

H П К 2 = 168. 7 H_{ПК2} = 168. 7

H П К 3 = 165. 9 H_{ПК3} = 165. 9

H П К 4 = 154. 1 H_{ПК4} = 154. 1

H П К 5 = 158. 4 H_{ПК5} = 158. 4

H П К 6 = 158. 0 H_{ПК6} = 158. 0

H П К 7 = 160. 1 H_{ПК7} = 160. 1

H П К 8 = 162. 9 H_{ПК8} = 162. 9

H П К 9 = 160. 3 H_{ПК9} = 160. 3

H П К 10 = 162. 4 H_{ПК10} = 162. 4

H П К 11 = 163. 8 H_{ПК11} = 163. 8

... жалғасы
