Жеке ғимарат немесе құрылыс салу бойынша жұмыстарды өндіру

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 23 бет
Таңдаулыға:

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Ө. А. Байқоңыров атындағы Жезқазған университеті

КУРСТЫҚ ЖҰМЫС
Құрылысты ұйымдастыру және жоспарлау пәні бойынша.

Орындаған: Стр-19-2 уск
Макажанова А.К.
Тексерген Мұгалім:
Байменова Г.Р

Мазмұны.
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
Бастапқы деректер ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
Стандартты ұзақтығын анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
Жұмыс өндірісінің графигі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
1 Жұмыстың ассортиментін анықтау және көлемін есептеу ... ... ... ... ... ...
2 Механикаландыру құралдарын таңдау ... ... ... ... ... ... ... ... ... ... ... ... .
3 Арнайы құрылыс жұмыстарының еңбек сыйымдылығы жалпы құрылыс пен есепке алынбаған жұмыстарға пайызбен ... ... ... ... ... ... ... ... ... ... ... ...
4 Күнтізбелік жоспардың техникалық-экономикалық көрсеткіштері Құрылыс жоспарына есептеулер мен түсіндірмелер ... ... ... ... ... ... ... ... ... ... .
4.1 Қоймаларды есептеу және жобалау ... ... ... ... ... ... ... ... ... ... ... ...
4. 2 Санитарлық-техникалық және әкімшілік үй-жайларға қажеттілікті есептеу..
4. 3 Ресурстарға қажеттілікті есептеу ... ... ... ... ... ... ... ... ... ... ...
4. 3.1 Суға қажеттілікті есептеу ... ... ... ... ... ... ... ... ... ... ... ... .
4. 3.2 Суға қажеттілікті есептеу . электр ... ... ... ... ... ... ... ... ... ...
4 Еңбекті қорғау және технология қауіпсіздігі бойынша шараларды әзірлеу ..
5 Уақытша жолдар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
6 Құрылыс алаңын жарықтандыру ... ... ... ... ... ... ... ... ... ... ... ... ... ..
7 Құрылыс алаңындағы өрт қауіпсіздігі ... ... ... ... ... ... ... ... ... ... ... ...
8 Құрылыс жоспарының паспорты ... ... ... ... ... ... ... ... ... ... ... ... ... .
9 Құрылыс жоспарының техникалық-экономикалық негіздемесі ... ... ... ...
Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... ... ... ... ... ... ...

Кіріспе
Адамзат өмірінің соңғы он жылдықтары экономика мен тұрмыста түрлі технологиялық үдерістердің күрт қаулап өсуімен ерекшеленеді екен. Солардың алдыңғы қатарында құрылыс саласы да бар.
Құрылыстың қарқынды дамуы жер бетінде көптеген жаңа қалалардың пайда болып, олардың санының артуына алып келді. Әлемде құрылыстың қарқынды дамуы құрылыс индустриясының етек жаюына алып келді. Құрылыс саласында жаңа технологияларға негізделген небір жаңа материалдар пайда болып, тұрғын үйлер мен ғимараттардың беріктігін нығайтып, сәніне сән қосты. Ең бастысы, бұрын қиындықпен жүргізілетін күрделі құрылыстар жеңілдеп, олардың өзіндік құны да төмендеді.
Біздің Қазақстанымыз әлем елдерінің арасында құрылыс қарқын алған елдердің қатарында тұр. Тәуелсіздігімізге ие болғанымызға 20 жыл ғана өткеніне қарамастан, біз бұл салада едәуір тәжірибе жинақтадық деп айтуға болады.
Жалпы, құрылыс саласының дамуына ықпал ететін факторлар бірнеше себептерден тұрады екен. Соның ішінде бастылардың бірі - елде әлеуметтік-экономикалық жағдайдың жақсарып, халықтың үй сатып алатындай жағдайының болуы. Міне, осы бір фактордың нәтижесінде ғана алғашқы кезде елімізде құрылыс қарқындап жүріп берді. Бірақ ендігі кезекте басқа да факторлардың іске қосылуы қажет. Солардың алдыңғы қатарында құрылыс материалдары өндірісінің дамуының маңызы зор екен.
Ғимараттар мен құрылыстардың құрылысы жекелеген процестерге бөлінген бірқатар құрылыс жұмыстарынан тұрады. Бұл ретте құрылыс жұмыстары белгілі бір технологиялық реттілікпен жүргізіледі: дайындық жұмыстары - жерасты бөлігінің немесе нөлдік циклдің жұмыстарын орындау; жер үсті бөлігін салу; Аяқтау жұмыстары; аумақты абаттандыру. Құрылыс уақытын қысқарту үшін кейбір жұмыс түрлері уақыт бойынша біріктіріледі, яғни ағынды әдіспен орындалады, бұл машиналар мен механизмдерді тиімдірек пайдалануға, еңбек өнімділігін арттыруға, құрылыстың өзіндік құнын төмендетуге мүмкіндік береді. Құрылыс конструкцияларын монтаждау жетекші технологиялық процесс болып табылады, ол көбінесе нысан ағындарының құрылымын, объектіні салудың жалпы қарқынын, басқа құрылыс жұмыстарын орындау тәртібі мен әдістерін анықтайды. Құрылыс жұмыстарының барлық түрлерін жүзеге асыру біртұтас технологиялық процеске - ағынға байланысты болуы керек екенін есте ұстаған жөн, оның түпкі мақсаты ғимарат немесе құрылыс түріндегі дайын өнімді алу болып табылады. SNIP 3.01 -85 Құрылыс өндірісін ұйымдастыру сәйкес әрбір құрылыс құрылысты ұйымдастыру және жұмыстарды өндіру үшін жобалық құжаттамамен қамтамасыз етілуі керек. Құжаттама алдыңғы қатарлы тәжірибеге және құрылыс ғылымы мен техникасының соңғы жетістіктеріне негізделуі және еңбек өнімділігі мен механикаландыру деңгейін арттыру, еңбек сыйымдылығын төмендету және жұмыстың өзіндік құнын төмендету жоспарларының орындалуын қамтамасыз етуі керек. Бұл ережелер мұндай құжаттама құрылысты басқару жобаларынан (PIC) және жұмыс өндірісі жобаларынан (PPR) тұруы керектігін қарастырады.

1. Бастапқы деректер
1. Бөлімдердің және блоктардың орналасуы:

Қабаттар саны: 6
Бөлім (блок) саны: 3
Толық қаңқасы бар оқу ғимараты.
Іргетас нұсқасы: 14
Негізгі топырақ - Саз
1-қабаттың дайын еден деңгейінен іргетастың тереңдігі .
Жертөле қабаты - 1,2м
Бетон қабатының қалыңдығы - 0,2м.
Ғимараттың жалпы көлемі = 51 321 м3
Ғимарат құрылысын механикаландыру үй-жайлары
2. Механикаландыру құралдарын таңдау
Құрылыстың нормативтік ұзақтығын анықтау ҚНжЕ 1.04.03-85 сәйкес көлемі 30 мың м3 оқу ғимараты үшін құрылыс ұзақтығының келесі нормативтік көрсеткіштері анықталады:
жалпы ұзақтығы: 9 ай;
дайындық жұмыстары: 1,5 ай.
1) Оқу ғимаратының жалпы көлемі (3 блокты қосқанда):
Ғимарат = 51321 м3
2) Экстраполяция әдісімен құрылыстың стандартты ұзақтығын анықтаңыз:
Көлемнің ұлғаюы:
пайыз
Құрылыс ұзақтығы қарқынының өсімі: 71 x 0,3 "21,3%
3) Экстраполяцияны ескере отырып, құрылыстың ұзақтығы мынаған тең болады:
ай
3. Жұмыстарды өндіру кестесі
Жеке ғимарат немесе құрылыс салу бойынша жұмыстарды өндіру кестесі жұмыстарды өндіру жобасының негізгі құжаты болып табылады және жұмыс сызбаларын жасау сатысында әзірленеді. Ол жеке учаскелерде, ұстамаларда, учаскелерде, едендерде уақыт пен кеңістікте өндірістік процестің дамуы туралы түсінік береді. Кестеде өсімдік қабатын кесуден бастап нысанды пайдалануға беруге дейінгі нысан құрылысы бойынша жұмыстардың барлық кешені қамтылған.
Жұмыстарды өндіру кестесін әзірлеу келесі реттілікпен жүзеге асырылады: ұтымды өндіріс әдістерін таңдау үшін ғимарат немесе құрылыс конструкцияларына талдау жүргізіледі;
құрылыс-монтаждау процестерінің ауқымын белгілеу және жұмыс көлемін есептеу;
механикаландырудың негізгі процестері мен құралдары бойынша жұмыстарды өндіру әдістерін таңдау;
стандартты машина мен еңбек сыйымдылығын, материалдық ресурстарға қажеттілікті есептеу;
бригадалар мен звенолардың құрамын анықтау;
жұмыс ауысымын белгілеу;
жұмыстың ұзақтығы есептеледі және оларды орындаудың технологиялық және ұйымдастыру реттілігі белгіленеді;
ретті жетілдіру әдісімен уақыт бойынша процестерді өзара үйлестірумен жұмысты өндірудің күнтізбелік жоспары жасалады;
күнтізбелік жоспар техникалық-экономикалық көрсеткіштер жүйесіне сәйкес түзетулер, нақтылаулар және жетілдірулер енгізумен түзетіледі;
жалпы және жеке кәсіптер бойынша жұмысшылардың қозғалыс кестелерін құру;
негізгі құрылыс машиналары мен механизмдерінің қозғалыс кестесін әзірлеу;
объектіге құрылыс конструкцияларын, бұйымдарын, материалдары мен жабдықтарын қабылдау кестесін жасау;
кестенің ТЭП анықтау;
қыс мезгіліндегі жұмыстарды өндіру және қауіпсіздік техникасы бойынша нұсқаулықтарды әзірлеу.
1. Номенклатураны анықтау және жұмыс көлемін есептеу
Кесте № 3.1 Жұмыс көлемін есептеу тізімі
Конструктивтік элементтер, процестер, жұмыстар
Өлшем бірлігі, Саны
Бір секцияға, блокқа, еденге Бүкіл ғимарат үшін
Нөлдік цикл
Топырақты механикаландыру
100 м3

9,5
28,5
Топырақты қолмен өңдеу
м3

78
234
Іргетас жастықшаларын орнату
100 шт
0,5
1,5
Іргетас блоктарын орнату
100 шт
1,3
3,9
Тік гидрооқшаулағыш
100 м2
1,7
5,1
Көлденең гидроизоляция
100 м2
0,6
1,8
Колонналарға арналған іргетастарды орнату
100 шт
0,4
1,2
Қиыршық тастардан жасалған жертөле едендерінің астындағы суббаза
м3
63
189
Бетон едендер
100 м2
4,6
13,8
Жертөледен жоғары еден плиталарын орнату
100 шт
1,2
3,6
толтыру
м3
426
1
Жер үсті циклі

44
1277
Баған орнату
шт
33
721
Көлденең тіректерді орнату
шт
115
349
10 м2 дейін еден плиталарын орнату
шт
15
252
20 м2 дейін бөлімдерді орнату
шт
8
145
Баспалдақтарды орнату
шт
21
360
15м2 дейін сыртқы қабырғалық панельдерді орнату
шт
5
77
10м2 дейін сыртқы қабырғалық панельдерді орнату
шт
41
721
5м2 дейін сыртқы қабырғалық панельдерді орнату
шт
9
144
Желдету блоктарын орнату
шт
125
380
10 м2 дейін еден плиталарын орнату
шт

Аяқтау жұмыстары
шт
33
644
Терезе блоктарын орнату 1,8х1,5м
шт
2
36
Есік блоктарын орнату 2,1х1,5м
шт
9
163
Есік блоктарын орнату 2,1х1м

шт
5
15
Кіру сыртқы есік блоктарын орнату 2,4х1,5
шт
98
1747
Жылтырату алаңы (қос)
м2
1844
33200
Қабырғалар мен төбелерді дайындау
м2
104
1877
Қабырғаларды тақтайшалармен безендіру
м2
74
1290
Гидроизоляцияға арналған құрылғы
м2
74
1290
Плиткалы едендерді орнату
м2
88
1585
Мозаикалық едендерді орнату
м2
704
12699
Ағаш едендерді орнату
м2
1315

Қабырғалар мен төбелерді желіммен бояу
м2
708

Қабырғаларды майлы бояумен бояу
м2

Төбеге арналған құрылғы
м2
866
2500
Бу бөгеті құрылғысы
м2
267
855
Кеңейтілген сазбен жылыту
м2
871
805
Цемент стяжкасының құрылғысы 20 мм
м2
871
15696
4 қабатты орама кілем
м2
887
2222

3.2 Механикаландыру құралдарын таңдау
Жер асты циклі Іргетас блоктары мен жастықтарды, жертөледен жоғары еден плиталарын көтеру және орнату, ерітіндіні және басқа материалдарды жеткізу кранмен орындалады.
Qtr кранының қажетті көтеру қабілеті мынаған тең:
Qтр = qr + qc,
Qтр =2,2+0,05=2,25т.

Кран жебесі lcmp қажетті шығуы шарт бойынша анықталады:
lсmр = a + b + c
lсmр =6,9+3,5+2=12,4м

мұндағы:
ең алыс элементтен еңіс табанына дейінгі қашықтық,
; -көлбеу табанынан ең жақын машина тірегіне дейінгі көлденең қашықтық м,
* ; - тіректер арасындағы қашықтықтың жартысы, 1,5 - 2,5 м-ге тең қабылданады.

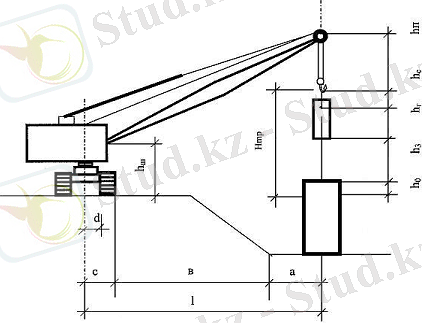

Сурет 3.1
Ілгектің қажетті көтеру биіктігі H tr анықталады:
H тр = h0 + h 3 + h к + h с ,
Мұндағы
h0 - кран тұрағы деңгейінен жоғары құрылымның асып кетуі
h 3 - бас бос орын (2,3 м)
h к - кран ілгегіндегі жүктің биіктігі
h с - ілмек биіктігі (1,5-2 м)
H тр = 0,5 + 2,3 + 0,7 + 2 = 5,5 м
Қажетті жебе ұзындығы формула бойынша анықталады
L тр = √((H тр + h n - h ш)2 + (ℓ тр - d)2)
где h n - шынжырлы көтергіш биіктігі (2 м)
h ш - кранның тұрақ деңгейінен жебенің бұрылуына дейінгі қашықтық (1,5 м)
d - жебеден кранның бұрылысына дейінгі қашықтық (2,5 м)
L тр = √((5,8 +2 - 1,5)2 + (12,4 - 2,5)2) = 11,73 м.
Қажетті жүк көтергіштігі мен жебенің жету мүмкіндігіне қарай МКГ - 25 BR маркалы кранды 13,5 м ұзын жебемен, максималды көтергіштігі 25 тоннаны таңдаймыз.
3.2-кесте.
Көрсеткіштер
МКГ - 25БР

Жебенің ұзындығы м.
13,5

Көтеру сыйымдылығы t. Жеңілдеу кезінде: Ең кішкентай Ең үлкен
25
6
Бумның жетуі m: Ең кішкентай Ең үлкен
5
13
Ілмекті көтеру биіктігі, штангадағы м: Ең кішкентай ең үлкен
13,5
6

Құрылыс қорабын орнату мұнара краны арқылы жүзеге асырылады.

Кранның қажетті жүк көтергіштігі
Qtr: Qtr = qr + qc ,
мұндағы
qr және qc - монтаждалатын элемент пен оған орнатылған жабдықтың массасы
Qtr = 4,7 + 0,05 = 4,75 т.

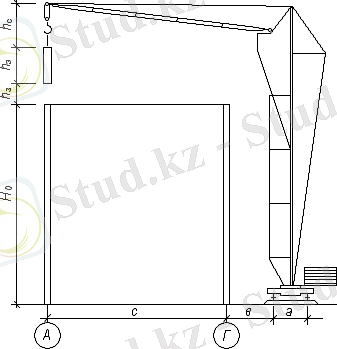

Қажетті ілмекті көтеру биіктігі.
H tr анықталады:
H cr = h0 + h 3 + he + hc,
мұнда h0 - кран тұрағы деңгейінен жоғары орнатылған элемент тірегінің 3 - биіктік маржасы e - элементтің биіктігі. монтаждау жағдайы және жұмыс жағдайындағы итарқа биіктігі болып табылады
H cr = (1,9 + 6 * 2,7) + 2,3 + 3,3 + 2 = 25,7 м
Қажетті ілмектің шығуы
ℓ cr = a 2 + b + c + 1 м,
мұндағы a - кранның ҰҚЖ ені b - кранның ҰҚЖ-дан қабырғаның ең шығыңқы бөлігінің проекциясына дейінгі қашықтық c - ең алыс элементтің қашықтығы
ℓ cr = 4 +1 + 24 + 1 = 30 м.
Құрылыс қорабын орнату үшін біз 1 дана көлемінде КБ - 503 мұнара кранын аламыз.
3.3-кесте
Көрсеткіштер
KB -503
жебенің шығуы ең көп дегенде
35м
көтеру мүмкіндігі максималды шығу кезінде
7,5т
лгек көтеру биіктігі
55м
жол
7,5м
негізі
8м

Мұнаралы крандардың крандардың ұшу-қону жолақтарын байлау.
Крандардың ҰҚЖ осі немесе салынып жатқан ғимаратқа қатысты крандардың қозғалыс осі анықталады:
L мин = Рз.г. + d,
мұндағы L min - кранның ҰҚЖ осінен құрылымның сыртқы жиегіне дейінгі ең аз қашықтық Rz.g. - бұрылмалы табақтың радиусы d - қауіпсіздік қашықтығы ( 0,7 м)
L min = 5,5 + 1 = 6,5 м
Бірінші және үшінші секциялардың құрылымдарын монтаждау бірінші ауысымда жүзеге асырылады. Екінші секцияның құрылымдарын монтаждау екінші ауысымда екі кранмен жүзеге асырылады. .
3 Арнайы құрылыс жұмыстарының еңбек сыйымдылығы жалпы құрылысқа және есепке алынбаған жұмыстарға пайызбен
Арнайы құрылыс жұмыстарының еңбек сыйымдылығы жалпы құрылысқа пайызбен алынады.
Жалпы құрылыс жұмыстарының еңбек сыйымдылығы Т = 10181 адам-күн
3.4-кесте. Арнайы құрылыс жұмыстарының еңбек сыйымдылығы
Жұмыстарды сипаттау
пайыз
жалпы құрылыс Еңбек сыйымдылығы, адам-күн
Сантехника
5
509,01
Электр қондырғысы
7
814,44
Төмен ток
1
101,88
Жақсарту
3
204,01
Дайындық жұмыстары
6
509,031
Басқа есепке алынбаған
21
2036,1

4. Кестенің техникалық-экономикалық көрсеткіштері.
Нысан құрылысының жоспарланған ұзақтығы, күндер:

286
мұнда Тнор - [1] бойынша стандартты құрылыс мерзімі.
Еңбек өнімділігі: мұндағы Qnorm - стандартты еңбек сыйымдылығы, адам-күн, Qplan - жалпы жоспарланған еңбек сыйымдылығы, адам-күн. ...
5. Жұмысшылардың біркелкі емес қозғалысының коэффициенті:

мұндағы N max - қозғалыс кестесіне сәйкес жұмысшылардың максималды саны, адам,
Nav - жұмысшылардың орташа саны, адам.

... Меншікті еңбек сыйымдылығы: 0,276 адам күнм3 мұндағы
Vstr - ғимараттың құрылыс көлемі, м3.
0,276адам.
... Уақыт бойынша құрылыс процестерінің қабаттасу коэффициенті:

мұндағы жұмыстың жалпы ұзақтығы, егер олар бірінен соң бірі ретімен орындалса.
6. Негізгі құрылыс-монтаж жұмыстарын механикаландыру деңгейі:

мұндағы Qmech - механикаландырылған әдіспен орындалатын жұмыстардың еңбек сыйымдылығы.
4. Құрылыс алаңының жоспарына есептеулер мен түсініктемелер
Құрылыс алаңының жоспары жеке объектілерді салу кезінде құрылыс алаңын ұтымды ұйымдастыруға арналған.
Құрылыс жоспарын жобалаудың бастапқы деректері мыналар болып табылады: учаскенің жоспары, жұмыс кестесі, құрылысты ресурстармен қамтамасыз ету көздері туралы ақпарат.
Құрылыс жоспарын құрастырған кезде келесі негізгі қағидаларды басшылыққа алу керек:
:: барлық уақытша ғимараттар, құрылыстар мен желілер құрылыс алаңында негізгі өндіріске барынша қолайлы қызмет көрсетуді қамтамасыз ететіндей болуы керек;
:: материалдарды, конструкцияларды және басқа да жүктерді тасымалдау қашықтығы, сондай-ақ ауыстырып тиеу саны минималды болуы керек;
:: уақытша құрылыстардың, инженерлік желілердің біржолғы шығындары және оларды кейіннен пайдалану шығындары минималды болуы керек. Құрылыс жоспарын жобалау мыналарды қамтиды:.
Қоймалардың есебі.
... Санитарлық-әкімшілік үй-жайларға қажеттілікті есептеу.
... Ресурсқа қажеттілікті есептеу.
... Еңбекті қорғау және қауіпсіздік шараларын әзірлеу.
... Құрылыс алаңының аумағын ұйымдастыру.
... Құрылыс алаңының жоспарының техникалық-экономикалық негіздемесі.
.1 Қоймаларды есептеу және жобалау Біз ашық қоймаларды құрастыру кранының жұмыс істеу аймағында орналастырамыз. Сақтау орындары тегіс, еңісі 2 °.
Материалдар тікелей көліктен түсірілетін қойма алаңының учаскелері уақытша жол құрылымдары принципі бойынша жүзеге асырылады.
Жабық қоймалардың ауданы 347,14 м2 (біреуі 350 м2)
Ашық қоймалардың ауданы 486,26 м2 (біреуі 490 м2 немесе екеуі 245 м2 үшін).
Сарай ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
