Кіріспе
Құрылыс жұмыстары- жалпы құрылыс деп аталады және де құрылыс конструкцияларын және ғимараттарды тұрғызумен байланысты келеді.
Ал монтаждау жұмыстары металл конструкцияларды, олардың элементтері мен қосылыстарын пайдалану бойынша жүзеге асырылады. Құрылыс-монтаж жұмыстары жалпы құрылымдарды салу және де жабдықтарды орнату жұмыстарын қамтамасыз етеді. Құрастыру жұмыстары - негізінен дайын болған бөлшектерді пайдалану бойынша орындалатын негізгі жұмыстардың бірі. Құрылыс жұмыстарының негізгі түрлері: жалпы құрылыс, көлік, тиеу-түсіру және тағы да басқа түрлерге бөлінеді. Жалпы құрылыс жұмыстары қайта өңделетін материалдар немесе тұрғызылған құрылымдық элементтердің түріне қарай бөлінеді. Негізінен құрылыс жұмыстары дегеніміз ғимараттар мен құрылыстарды салумен байланысты болатын жұмыстар.
1. Салынатын нысанның сипаттамасы
Бір қабатты өнеркәсіптік құрастырмалы ғимарат. Жоспарда бейнеленгендей шеткі өстер бойынша ғимараттың жалпы өлшемі ұзындығы - 121 м, ені -48 м. Екі блокты арасында температуралық тігіс бар. Барлығы сызбада нақты көрсетілген.
кесте - 1. Құрастырмалы элементтердің біріктірілген спецификациясы
№
Элемент атауы және маркасы

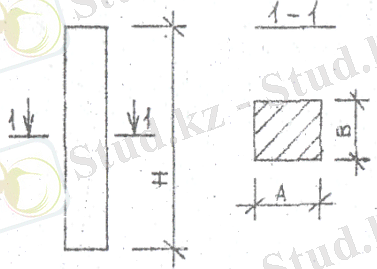

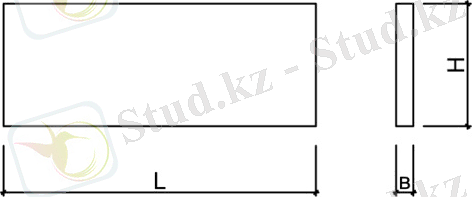

Элементтің схемалық көрінісі
Элемент өлшемдері
Элемент салмағы, т
Берілген марка элементтерінің саны
Берілген марканың барлық элементтерінің салмағы, т
L
H
A
B
1
Шеткі қатардың бағанасы
К 84-2
8,4
-
9300
400
400
3,7
24
88,8
2
Ортаңғы қатардың бағанасы
К 84-2
8,4
-
9300
500
500
5,4
12
64,8
3
Фахверк бағана
К10
9300
500
500
5,82
4
23,28
4

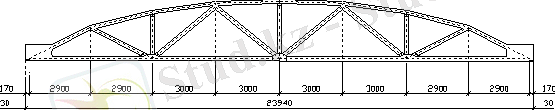

Ферма
ФСМ24 П-3АIY
23940
3240
250
11,2
24
268.8
5
Қырлы тақта
ІПГІ2-ЗАтУІТ
11960
455
2980
6,2
160
992
6
Қабырғалық
панельдер
ПСI20.12.25-2П
11970
1180
250
4.9
308
1509,2
7
Барлығы
532
2946,88
2. Құрылыс-монтаждау жұмыстарының көлемін есептеу
Жұмыс көлемін есептеу бірінші кесте бойынша алынған есеп айырысу-түсіндірме жазбаның деректері негізінде келесі кесте түрінде көрсетілген.
2- кесте . Құрылыс-монтаждау жұмыстарының көлемі
№
пп
Жұмыстардың атауы
Өлшем бірлік
Эскиз және есептеу формуласы
Жұмыс көлемі (бірлік саны)
1
2
3
4
5
1
Шеткі қатардың бағанасы
К 84-2
дана
24
2
Шеткі қатардың бағаналары мен кесе іргетас арасындағы түйісулерді бітеу
түйіс
24
3
Ортаңғы қатардың бағанасы
К 84-2
дана
12
4
Ортаңғы қатардың бағаналары мен кесе іргетас арасындағы түйісулерді бітеу
түйіс
12
5
Фахверк бағана
К10
дана
4
6
Фахверк бағана мен кесе іргетас арасындағы түйісулерді бітеу
түйіс
4*0,75
3
7
Ферма
ФСМ24 П-3АIY
дана
24
8
Ферма мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
24*0,95
22,8
9
Қырлы тақта
35,64м 2
дана
160
10
Темірбетонды қырлы тақта мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
160*0,35
56
11
Қырлы тақта арасындағы жіктерді құю
100 метр жікке
(11,98+2,98)*2=29,92*160=
4787,2100=47,8
47,8
12
Қабырғалық панельдер
ПСI20.12.25-2П
дана
308
13
Қабырғалық панельдер мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
308*0.95
292,6
14
Қабырға панельдерінің жіктерін тығыздағыш төсемдермен герметизациялау
Тік жіктер
Көлденең жіктер
10 метр жікке
(24 * 12,98) + (6 * 12,98) = 389,4 10 = 38,94
(20 * 121) + (20 * 48) = 3380 10 = 338
38,94
338
15
Қабырға панельдерінің жіктерін бітеу
Тік жіктер
Көлденең жіктер
100 метр жікке
(24 * 12,98) + (6 * 12,98) = 389,4 100 = 3,894
(20 * 121) + (20 * 48) = 3380 100 = 33,8
3,894
33,8
3. Еңбек және машиналық уақыт шығындарының калькуляциясын және жұмыстың мерзімдік жоспарын жасау
Машинаның уақыты мен оны орнатудың күрделілігін анықтау үшін элементті орнатудағы уақыт нормаларын орнату керек. Нормаларды ЕНиР-ден алып жасауға болады. 3-кестеде жеке құрылымдарды орнатудағы машина уақыты мен оның күрделілігінің шығындары есептеледі.
кесте - 3. Еңбек шығындарының, машина уақытының және төлемақының калькуляциясы
№
Жұмыстар атауы
Өлшем бірлігі
Саны
§ЕНиР
Көтергіш көлік машиналары
Механизмдердің уақыт нормасы, машина-сағат
Машина уақытының шығыны
Жұмысшылар құрамы
Жұмысшылардың уақыт нормасы, адам-сағат
Еңбек шығыны
Бағалау, теңге
Төлемақы,
теңге
атауы
марка
Машина-сағат
Машина-
ауысым
мамандық
разряд
саны
адам-сағат
адам-күн
монтаждаушылар, жұмысшылар
машинисттер
монтаждаушылар, жұмысшылар
машинисттер
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
Шеткі қатардың бағаналарын орнату
4 т-ға дейін
дана
24
4-1-4
Шынжыр табанды жебелі кран
Э-1258
0,34
8,16
1,02
конструкция
монтаждаушы
5
4
3
2
1
1
1
1
3,4
81,6
10,2
2,54
0,36
60,96
8,64
кран машинист
6
1
2
Шеткі қатар-дың бағана-лары мен кесе іргетас арасындағы түйісулерді бітеу
түйіс
24
4-1-25
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
0,81
19,44
2,43
0,603
-
14,472
-
3
Ортаңғы қатардың бағанасы
дана
12
4-1-4
Шынжыр табанды жебелі кран
Э-1258
0,44
5,28
0,66
конструкция
монтаждаушы
5
4
3
2
1
1
1
1
4,4
52,8
6,6
3,29
0,466
39,48
5,592
кран машинист
6
1
4
Ортаңғы қатардың бағаналары мен кесе іргетас арасындағы түйісулерді бітеу
түйіс
12
4-1-25
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
0,81
9,72
1,215
0,603
-
7,236
-
5
Фахверк
бағана
6 т дейін
дана
4
4-1-4
Шынжыр табанды жебелі кран
Э-1258
0,44
1,76
0,22
конструкция
монтаждаушы
5
4
3
2
1
1
2
1
4,4
17,6
2,2
3,29
0,466
13,16
1,864
кран машинист
6
1
6
Фахверк бағана мен кесе іргетас арасындағы түйісулерді бітеу
тігіс
3
4-1-4
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
0,81
2,43
0,30375
0,603
-
1,809
-
7
Ферма
12 т дейін
дана
24
4-1-6
Шынжыр табанды жебелі кран
Э-1258
1
24
3
конструкция
монтаждаушы
5
4
3
2
1
1
2
1
5
120
15
4,10
1,06
98,4
25,44
кран машинист
6
1
8
Ферма мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
22,8
4-1-17
Шынжыр табанды жебелі кран
Э-1258
-
-
-
электр дәнекерлеуші
5
1
0,37
8,436
1,0545
0,26
-
5,928
-
9
Қырлы тақта
36 м дейін
дана
160
4-1-7
Шынжыр табанды жебелі кран
Э-1258
0,47
75,2
9,4
конструкция
монтаждаушы
4
3
2
1
2
1
1,9
304
38
1,34
0,498
214,4
79,68
кран машинист
6
1
10
Қырлы тақта мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
56
4-1-17
Шынжыр табанды жебелі кран
Э-1258
-
-
-
электр дәнекерлеуші
5
1
0,37
20,72
2,59
0,26
-
14,56
-
11
Қырлы тақта арасындағы жіктерді бітеу
100 м жікке
47,8
4-1-26
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
6,4
305,92
38,24
4,77
-
228,0
-
12
Қабырғалық панельдер орнату
10 м 2
дана
308
4-1-8
Шынжыр табанды жебелі кран
Э-1258
0,75
231
28875
конструкция
монтаждаушы
5
4
3
2
1
1
1
1
3
924
115,5
2,28
0,795
244,86
702,24
кран машинист
6
1
13
Қабырғалық панельдер мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
292,6
4-1-17
Шынжыр табанды жебелі кран
Э-1258
-
-
-
электр дәнекерлеуші
5
1
0,37
108,262
13,53275
0,26
-
76,076
-
14
Қабырға панельдерінің жіктерін тығыздағыш төсемдермен герметизациялау
Тік жіктер
10 метр жікке
38,94
4-1-27
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
0,56
21,8064
2,7258
41,7
-
1623,798
-
15
Қабырға панельдерінің жіктерін тығыздағыш төсемдермен герметизациялау
Көлденең жіктер
10 метр жікке
338
4-1-27
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
0,19
64,22
8,0275
14,2
-
4799,6
-
16
Қабырға панельдерінің жіктерін бітеу
100 метр жікке
37,694
4-1-26
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
12
452,328
56,541
8,94
-
336,985
-
4. Конструкцияларды орнату тәсілдерін таңдаудың негіздемесі және монтаждау жұмыстарын өндіру әдістері
Монтаждық крандар техникалық-экономикалық есептеулер бойынша таңдалады. Орнату кранын таңдаған кезде, оның параметрлерінің салынып жатқан объектінің орнату сипаттамаларына сәйкестігін ескеру керек. Бір қабатты өнеркәсіптік ғимараттарда құрастырмалы әдістер қолданылады, яғни бағаналар мен кранасты арқалықтар жекелеген әдістермен, ал фермалар мен қырлы тақталар кешенді әдіспен жүргізіледі. Алымда негізгі қаңқалар орнатылғаннан кейін қабырға панельдері құрастырылады. Монтаждау және ұстау құрылғыларын таңдау монтаждалған элементтердің барлық өлшемдерін ескере отырып, құрылымдардың жеке элементтерін орнату және монтаждау жұмыстарын жүргізу әдістері туралы мәселелерді шешумен тығыз байланысты, сондай-ақ крандардың жүк көтергіштігін барынша пайдалану үшін монтаждық блоктарға орнатылатын элементтерді үлкейтумен жүзеге асырылады.
5. Монтаждау және жүк ілу құрылғыларының тізімдемесі
4-кесте. Монтаждау және жүк ілу құрылғыларының тізімдемесі
№
Элемент атауы және маркасы
Эскиз
Стропылау биіктігі, м
Жүк көтергіштігі,
т
Құрылғылардың салмағы, т
Саны
1
2
3
4
5
6
7

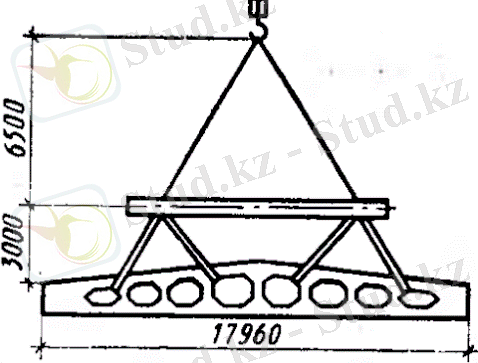

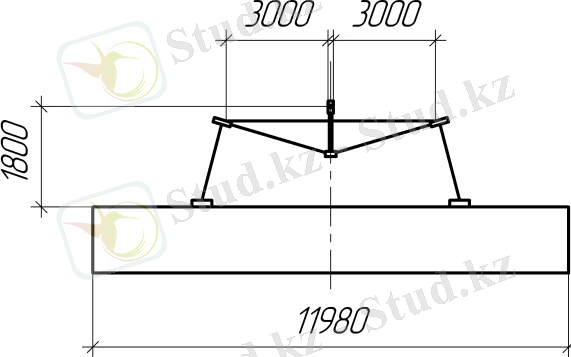

1
Әмбебап траверса ЦНИИ-ОМТП РЧ 455-69
Стропылау тесігі бар
бағаналарды орнату
1
4
0,08
1
2
Траверса, ПИ Промсталь-конструкция, 185
Екі тармақты
бағаналарды орнату.
Жүктен босату
жерден орындалады.
1
16
0,24
1
3
Траверса, ПK
Главстальконструкция,185
Ұзындығы 6 м
кранасты
арқалықтарды орнату
2,8
0,39
1
4
Траверса ПИ Промсталь-конструкция, 15946Р-11
3,6
25
1,75
1
5
Траверса, ПМ Промсталь-конструкция, 1594GP -13
3,31
10
1
1
6
Траверса, ПИ Промсталь-конструкция, 15946 Р-10
Ұзындығы 6 жене 12 м
қабырға панелъдерін
орнату
1,8
5
0,45
1
6. Монтаждаушы механизмдердің техникалық параметрлерін есептеу
Өздігінен жүретін жебелі крандар үшін ең төменгі параметрлер монтаждау схемаларын пайдалана отырып есептеулер бірнеше жолмен анықталады, оларды есептеу нәтижелері 5-ші кестеге енгізілген.
кесте - 5. Монтаждаушы механизмдерді таңдау үшін бастапқы деректерді анықтау
№
Элемент атауы және маркасы
Өлшем бірлігі
Саны
Салмағы, т
Құрылғымен бір элементтің салмағы, т
Стропылау биіктіге, м
Элементті монтаждау
кезіндегі өлшемдері, м
Элементтің орнататын деңгейі,м
Монтажтаушы механизмнің
минималды талаптары
бір элемент
барлық элементтің
бір маркасы
құрылғының
салмағы
биіктігі
ұзындығы
ені
жебелі кран
мұнаралы кран
жебе биіктігі
жүк
көтергіштігі
көтеру биіктігі
жебе биіктігі
жүк
көтергіштігі
көтеру биіктігі
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
1
Ортаңғы қатардың бағаналары
К-8,4
дана
12
5,4
64,8
0,24
5,64
1
9,3
0,5
0,5
-0,9
20,59
107,6
10,4
20,59
107,6
10,4
2
Ферма
ФСМ24 П-3АIY
дана
24
11,2
268,8
1,75
12,95
3,6
3,24
23,94
0,25
8,4
20,59
247,2
10,18
20,59
247,2
10,18
3
Қырлы тақта
ІПГІ2-ЗАтУІТ
дана
160
6,2
992
1
7,2
3,31
0,455
11,96
2,98
11,64
20,59
137,4
15,75
20,59
137,4
15,75
4
Қабырға
панельдері
ПСI20.12.25-2П
дана
308
4,9
1509,2
0,45
5,35
1,8
11,8
11,97
0,25
11,8
20,59
102,1
26,4
20,59
102,1
26,4
6.1. Жебелі крандар үшін қажетті параметрлерді анықтау
Жебелі Кранның ілгегін көтерудің талап етілетін биіктігі мынадай формула бойынша анықталады:
НКРТР=h0+hэ +hз +hс ;
мұндағы НКРТР-кран тұрағының деңгейінен ілгектің түбіне дейінгі ең аз тартылған полиопастпен арақашықтық;
h0 - көтерілетін элементтердің кран табанынан жоғарғы биіктігі, м;
hЭ - элементтердің құрастыру кезіндегі биіктігі, м;
hЗ - элементтерді бұрынғы орнатылған құралымдардың үстінен жоғары көтеріп орнына қондыру ережесіне сәйкес аралық 0,5 метрден кем болмауы қажет;
hС - строптың биіктігі, элементтің үстіңгі белгісінен кранның ілмегіне дейінгі аралық, м.
Ортаңғы қатардың бағанасына: HКРТР= -0.9+9.3+1+1=10.4 м
Фермаға: HКРТР=2,34+3,24+1+3,6=10.18 м
Қырлы тақтаға: HКРТР=6.89+4.55+1+3.31=15.75 м
Қабырға панельдеріне: HКРТР=11,8+11,8+1+1,8=26,4 м
6.2. Жебелі кранның талап етілетін техникалық параметрлерін анықтау
Тұмсықсыз жебелі кран үшін есеп жүргіземіз:
1. Жебенің оңтайлы еңіс бұрышын анықтаймыз:
tgα=Зh1b ; (2)
Мұнда: h1=h0+hЗ+hЭ-hШ; b=B2+e;
h0 - көтерілетін элементтердің кран табанынан жоғарғы биіктігі, м;
hЗ - элементтерді бұрынғы орнатылған құралымдардың үстінен жоғары көтеріп орнына қондыру ережесіне сәйкес аралық 0,5 метрден кем болмауы қажет;
hЭ - элементтің биіктігі, м;
hШ - кранның тұрақ деңгейінен кран жебесінің аралығы 1,8 метр;
e - құрастырылатын конструкцияның ықтимал жанасу нүктесінен кранның көлденең жебесінің өсіне дейінгі қашықтық 1-1,5 метрден кем болмауы қажет;
B - элементтің ұзындығы, м;
Қырлы тақтаға: h1=6.89 +1 +4.55-1,8 =10.64 м; b=11,9602+1=6,98 м;
tgα=З10,646,98 =1,15 tg =49о; sinα=0,754; cosα=0,656.
2. Орташа қырлы тақта монтаждау үшін кран жебесінің талап етілетін ұзындығын анықтай-мыз:
LСТР1=L1+L2=h1sinα+bcosα; (3)
LСТР1= L1+L2= 10,640,754+6,980,656=24,75м.
3. Кран жебесінің қажетті ұшып шығуын анықтаймыз:
l1=LСТРТР*cosα+а (ортаңғы тақтаны монтаждауға арналған); (4)
Мұнда: a - жебе топсасының өсінен кранның айналу өсіне дейінгі арақашықтық, м;
l2= D2+l12 (шеткі тақтаны монтаждауға арналған); (5)
Мұнда: D=A2-C2; A - ферманың аралығы, м; C - тақтаның ені, м;
l1=24,75*0,656+1,5=17,73 м;
D=23,942-2,982=10,48 м;
l2= 10,482+17,732=20,59 м.
4. Соңғы тақтаны монтаждау үшін жебенің талап етілетін ұзындығын анықтаймыз:
LСТР2=(l2-a)2+(HКР-hШ)2; (6)
HКР=(L1СТР)2-l1-a2+hШ; (7)
Мұнда: HКР - соңғы тақтаны монтаждау үшін кран жебесінің көтерілу биіктігі, м;
LСТР2=(20,59-1,5)2+(18,73-1,8)2=25, 51 м;
HКР=(24,75)2-17,73-1,52+1,8=18,73м.
5. Кранның талап етілетін жүк сәтін анықтаймыз:
MГРТР=PЭ.осн.*l2-a; (8)
Мұнда: РЭ - құрылғымен бір элементтің салмағы, т;
Ортаңғы қатардың бағанасына: MГРТР=5,64*20,59-1,5=107,6т, м.
Фермаға: MГРТР=12,95*20,59-1,5=247,2 т, м.
Қырлы тақтаға: MГРТР=7,2*20,59-1,5=137,4 т, м.
Қабырға панельдеріне: MГРТР=5,35*20,59-1,5=102,1 т, м.
Тұмсықпен жебелі кран үшін есеп жүргіземіз:
1. Тұмсықпен жабдықталған жебелі кранның оңтайлы еңіс бұрышын анықтаймыз:
tgα=Зh1b ; (4)
мұнда: h1=h0+hЗ+hЭ-hШ ; b=B2+e -lГ*cosφ;
lг - кран топсасының ұзындығы (5; 7,5; 8 м);
φ - топсаның көлбеу бұрышы көлденең монтаждау кезінде (ортаңғы тақталарды
30о - 45о алуға ұсынылады);
Қырлы тақтаға: : h1=6.89 +1 +4.55-1,8 =10.64 м;
cos45о=0,707; sin45о=0,707; b=11,9602+1-5*0,707=3,44 м;
tgα=З10,643,44 =1,4; tg =48о; sinα=0,743; cosα=0,669.
2. Тұмсықпен жабдықталған жебелі кранмен ортаңғы тақтаны монтаждау үшін анықтаймыз:
LСТР1= h1sinα+bcosα; (9)
LСТР1= 10,640,743+3,440,669=19,46 м.
3. Орташа тақтаны монтаждау кезіндегі негізгі көтеру ілмегінің ең аз ұшып шығуын анықтаймыз:
lmin1=LСТР1*cosα;
Бұл ретте жебелі крандар үшін, мұнаралы-жебелі орындауда жұмыс істеуге жабдықталған (СКГ-40, СКГ-50) lmin1=0 екенін ескеру қажет. Қалған жебелі крандар үшін, мұнаралы-жебелі орындауда жұмыс істеуге жабдықталмаған, мынадай шарттар сақталуы тиіс:
lmin1=LСТР1*cosαLminTEX=4,5-8,0 м;
lmin1=19,46*0,669=13,01м;
lmin1=19,46*0,669=13,01LminTEX=4,5 -8,0 м.
4. Ортаңғы тақтаны монтаждау кезінде көмекші көтеру ілмегінің ең аз ұшып шығуы:
l1=lmin1+lГ*cosφ+а; (10)
l1=13,01+5*0,707+1,5=18,8 м.
5. Аралық тақталарды монтаждау фронтында проекциядағы кранның тұрақ орнынан шеткі тақтаның алшақтау шамасы:
D=A2-C2;
D=23,942-2,982=10,48 м;
6. Аралықта соңғы тақтаны монтаждау кезінде көмекші көтеру ілмегінің ұшып шығуы:
l2= D2+l12; (5)
l2= 10,482+18,82=21,52м.
7. Шеткі тақтаны монтаждау кезінде кран жебесінің көлденең жазықтыққа проекциясы анықталады:
lmin2=l2(lmin1+a)l1-a; (11)
lmin2=21,52*(13,01+1,5)18,8-1,5=15, 1 м.
8. Жебенің бұрылу топсасының деңгейінен соңғы тақтаны монтаждау кезінде негізгі жебенің көтерілу биіктігі:
hСТР2=LСТР1*sinα; (12)
hСТР2=19,46 *0,743=14,45 м.
9. Шеткі тақтаны монтаждау кезінде жебенің көлбеу бұрышын анықтаймыз:
tgα1=hСТР2lmin2; (13)
tgα1=14,4515,1=0,95 м. α1=44о; sinα1=0,694; cosα1=0,719
10. Тұмсықпен жабдықталған кран жебесінің ұзындығына соңғы тақтаны монтаждау үшін:
LСТР2=hСТР2*sinα1;
... жалғасы
САФИ ӨТЕБАЕВ АТЫНДАҒЫ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ КЕАҚ
Индустриалды-технологиялық факультеті
Құрылыс, стандарттау және өмір тіршілік қауіпсіздігі кафедрасы
КУРСТЫҚ ЖҰМЫС
Тақырыбы: Ғимараттарды жинақтау
Шифр және мамандық атауы: 6В07302-Өнеркәсіптік және азаматтық құрылыс
Топ: ӨжАҚ-19 ТжҚБ қб
Орындаған:
___________
Студент Біләлов Жарқын Сабырбекұлы
(Аты-жөні)
Жетекші:
___________
доцент Тәжибаева А.Е.
(Аты-жөні, ғылыми дәрежесі, атағы)
Атырау- 2021 ж
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
САФИ ӨТЕБАЕВ АТЫНДАҒЫ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ КЕАҚ
Индустриалды-технологиялық факультеті
Құрылыс, стандарттау және өмір тіршілік қаупсіздігі кафедрасы
Бекітемін
Құрылыс, стандарттау және өмір тіршілік қаупсіздігі
кафедрасының меңгерушісі
_____________________
(аты-жөні)
___ _________ 20 ___ ж.
ТАПСЫРМА
курстық жұмысқа
Студент: Біләлов Жарқын Сабырбекұлы________________________ __________
Мамандық:6В07302-Өнеркәсіптік және азаматтық құрылыс _________________
Топ: ӨжАҚ-19 ТжҚБ қб________________________________ __________________
Тақырыбы: Ғимараттарды жинақтау_________________
Курстық жобаны тапсыру уақыты: дейін ____ ______ 20 ___ ж.
Жобаны қорғау: ______ бастап дейін ____ ______ 20 ___ ж.
Жобаның берілгені
1 ___________________________________ _____________________________
2 ___________________________________ _____________________________
3 ___________________________________ _____________________________
Негізгі бөлім
Салынатын нысанның сипаттамасы. Құрылыс-монтаждау жұмыстарының көлемін есептеу.Еңбек шығындарының, машина уақытының және төлемақының калькуляциясы. Конструкцияларды орнату тәсілдерін таңдау негіздемесі және монтаждау жұмыстарын өндіру әдістері. Монтаждау және жүк ілу құрылғыларының тізімдемесі. Монтаждау механизмдердің техникалық параметрлерін есептеу. Жебелі крандар үшін қажетті параметрлерді анықтау.Жебелі кранның талап етілетін техникалық параметрлерін анықтау. Монтаждау механизмдерін іріктеу және монтаждау крандарының нұсқаларын немесе олардың жиынтықтарын жасау. Монтаждау крандарының оңтайлы нұсқасының техникалық - экономикалық негіздемесі. Крандардың объектіде болу ұзақтығын анықтау. Монтаждау жұмыстарының еңбек сыйымдылығын анықтау. Монтаждау жұмыстарының өзіндік құнын анықтау. Монтаждау жұмыстарының қауіпсіздік техникасы.
Ұсынатын әдебиеттер тізімі
ЕНиР Сборник Е4. Монтаж сборных и устройство монолитных железобетонных конструкций. Вып. 1. здания и промышленные сооружения Госстрой СССР.-М.- Стройиздат, 1987-64 с. Технология строительных процессов классических и специальных методов строительства : учеб. пособие Т.М. Бочкарева. - Пермь : Изд-во Перм. нац. исслед. политехн. ун-та, 2014. - 255 с.
Тапсырма берілген мерзімі: ____ ___________ 20___ ж.
Курстық жобаның ғылыми жетекшісі: доц Тәжібаева А.Е.
Тапсырманы алған мерзімі: ____ ___________ 20___ ж.
Студент: Біләлов Ж.С.
МАЗМҰНЫ
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...4
1. Салынатын нысанның сипаттамасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...5
2. Құрылыс-монтаждау жұмыстарының көлемін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8
3. Еңбек шығындарының, машина уақытының және төлемақының калькуляциясы ... ... ... 14
4. Конструкцияларды орнату тәсілдерін таңдау негіздемесі және монтаждау жұмыстарын өндіру әдістері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..1 9
5. Монтаждау және жүк ілу құрылғыларының тізімдемесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... 20
6. Монтаждау механизмдердің техникалық параметрлерін есептеу ... ... ... ... ... ... ... ... ... ... 23
6.1. Жебелі крандар үшін қажетті параметрлерді анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... .25
6.2. Жебелі кранның талап етілетін техникалық параметрлерін анықтау ... ... ... ... ... ... ... ...26
7. Монтаждау механизмдерін іріктеу және монтаждау крандарының нұсқаларын немесе олардың жиынтықтарын жасау ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..30
8. Монтаждау крандарының оңтайлы нұсқасының техникалық - экономикалық негіздемесі
8.1. Крандардың объектіде болу ұзақтығын анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3 2
8.2. Монтаждау жұмыстарының еңбек сыйымдылығын анықтау ... ... ... ... ... ... ... ... ... ... ..38
8.3. Монтаждау жұмыстарының өзіндік құнын анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... 41
9. Бетон және темірбетон жұмыстары кезіндегі қауіпсіздік техникасы ... ... ... ... ... ... ... ... 45
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..4 8
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ...49
Кіріспе
Құрылыс жұмыстары- жалпы құрылыс деп аталады және де құрылыс конструкцияларын және ғимараттарды тұрғызумен байланысты келеді.
Ал монтаждау жұмыстары металл конструкцияларды, олардың элементтері мен қосылыстарын пайдалану бойынша жүзеге асырылады. Құрылыс-монтаж жұмыстары жалпы құрылымдарды салу және де жабдықтарды орнату жұмыстарын қамтамасыз етеді. Құрастыру жұмыстары - негізінен дайын болған бөлшектерді пайдалану бойынша орындалатын негізгі жұмыстардың бірі. Құрылыс жұмыстарының негізгі түрлері: жалпы құрылыс, көлік, тиеу-түсіру және тағы да басқа түрлерге бөлінеді. Жалпы құрылыс жұмыстары қайта өңделетін материалдар немесе тұрғызылған құрылымдық элементтердің түріне қарай бөлінеді. Негізінен құрылыс жұмыстары дегеніміз ғимараттар мен құрылыстарды салумен байланысты болатын жұмыстар.
1. Салынатын нысанның сипаттамасы
Бір қабатты өнеркәсіптік құрастырмалы ғимарат. Жоспарда бейнеленгендей шеткі өстер бойынша ғимараттың жалпы өлшемі ұзындығы - 121 м, ені -48 м. Екі блокты арасында температуралық тігіс бар. Барлығы сызбада нақты көрсетілген.
кесте - 1. Құрастырмалы элементтердің біріктірілген спецификациясы
№
Элемент атауы және маркасы
Элементтің схемалық көрінісі
Элемент өлшемдері
Элемент салмағы, т
Берілген марка элементтерінің саны
Берілген марканың барлық элементтерінің салмағы, т
L
H
A
B
1
Шеткі қатардың бағанасы
К 84-2
8,4
-
9300
400
400
3,7
24
88,8
2
Ортаңғы қатардың бағанасы
К 84-2
8,4
-
9300
500
500
5,4
12
64,8
3
Фахверк бағана
К10
9300
500
500
5,82
4
23,28
4
Ферма
ФСМ24 П-3АIY
23940
3240
250
11,2
24
268.8
5
Қырлы тақта
ІПГІ2-ЗАтУІТ
11960
455
2980
6,2
160
992
6
Қабырғалық
панельдер
ПСI20.12.25-2П
11970
1180
250
4.9
308
1509,2
7
Барлығы
532
2946,88
2. Құрылыс-монтаждау жұмыстарының көлемін есептеу
Жұмыс көлемін есептеу бірінші кесте бойынша алынған есеп айырысу-түсіндірме жазбаның деректері негізінде келесі кесте түрінде көрсетілген.
2- кесте . Құрылыс-монтаждау жұмыстарының көлемі
№
пп
Жұмыстардың атауы
Өлшем бірлік
Эскиз және есептеу формуласы
Жұмыс көлемі (бірлік саны)
1
2
3
4
5
1
Шеткі қатардың бағанасы
К 84-2
дана
24
2
Шеткі қатардың бағаналары мен кесе іргетас арасындағы түйісулерді бітеу
түйіс
24
3
Ортаңғы қатардың бағанасы
К 84-2
дана
12
4
Ортаңғы қатардың бағаналары мен кесе іргетас арасындағы түйісулерді бітеу
түйіс
12
5
Фахверк бағана
К10
дана
4
6
Фахверк бағана мен кесе іргетас арасындағы түйісулерді бітеу
түйіс
4*0,75
3
7
Ферма
ФСМ24 П-3АIY
дана
24
8
Ферма мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
24*0,95
22,8
9
Қырлы тақта
35,64м 2
дана
160
10
Темірбетонды қырлы тақта мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
160*0,35
56
11
Қырлы тақта арасындағы жіктерді құю
100 метр жікке
(11,98+2,98)*2=29,92*160=
4787,2100=47,8
47,8
12
Қабырғалық панельдер
ПСI20.12.25-2П
дана
308
13
Қабырғалық панельдер мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
308*0.95
292,6
14
Қабырға панельдерінің жіктерін тығыздағыш төсемдермен герметизациялау
Тік жіктер
Көлденең жіктер
10 метр жікке
(24 * 12,98) + (6 * 12,98) = 389,4 10 = 38,94
(20 * 121) + (20 * 48) = 3380 10 = 338
38,94
338
15
Қабырға панельдерінің жіктерін бітеу
Тік жіктер
Көлденең жіктер
100 метр жікке
(24 * 12,98) + (6 * 12,98) = 389,4 100 = 3,894
(20 * 121) + (20 * 48) = 3380 100 = 33,8
3,894
33,8
3. Еңбек және машиналық уақыт шығындарының калькуляциясын және жұмыстың мерзімдік жоспарын жасау
Машинаның уақыты мен оны орнатудың күрделілігін анықтау үшін элементті орнатудағы уақыт нормаларын орнату керек. Нормаларды ЕНиР-ден алып жасауға болады. 3-кестеде жеке құрылымдарды орнатудағы машина уақыты мен оның күрделілігінің шығындары есептеледі.
кесте - 3. Еңбек шығындарының, машина уақытының және төлемақының калькуляциясы
№
Жұмыстар атауы
Өлшем бірлігі
Саны
§ЕНиР
Көтергіш көлік машиналары
Механизмдердің уақыт нормасы, машина-сағат
Машина уақытының шығыны
Жұмысшылар құрамы
Жұмысшылардың уақыт нормасы, адам-сағат
Еңбек шығыны
Бағалау, теңге
Төлемақы,
теңге
атауы
марка
Машина-сағат
Машина-
ауысым
мамандық
разряд
саны
адам-сағат
адам-күн
монтаждаушылар, жұмысшылар
машинисттер
монтаждаушылар, жұмысшылар
машинисттер
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
Шеткі қатардың бағаналарын орнату
4 т-ға дейін
дана
24
4-1-4
Шынжыр табанды жебелі кран
Э-1258
0,34
8,16
1,02
конструкция
монтаждаушы
5
4
3
2
1
1
1
1
3,4
81,6
10,2
2,54
0,36
60,96
8,64
кран машинист
6
1
2
Шеткі қатар-дың бағана-лары мен кесе іргетас арасындағы түйісулерді бітеу
түйіс
24
4-1-25
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
0,81
19,44
2,43
0,603
-
14,472
-
3
Ортаңғы қатардың бағанасы
дана
12
4-1-4
Шынжыр табанды жебелі кран
Э-1258
0,44
5,28
0,66
конструкция
монтаждаушы
5
4
3
2
1
1
1
1
4,4
52,8
6,6
3,29
0,466
39,48
5,592
кран машинист
6
1
4
Ортаңғы қатардың бағаналары мен кесе іргетас арасындағы түйісулерді бітеу
түйіс
12
4-1-25
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
0,81
9,72
1,215
0,603
-
7,236
-
5
Фахверк
бағана
6 т дейін
дана
4
4-1-4
Шынжыр табанды жебелі кран
Э-1258
0,44
1,76
0,22
конструкция
монтаждаушы
5
4
3
2
1
1
2
1
4,4
17,6
2,2
3,29
0,466
13,16
1,864
кран машинист
6
1
6
Фахверк бағана мен кесе іргетас арасындағы түйісулерді бітеу
тігіс
3
4-1-4
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
0,81
2,43
0,30375
0,603
-
1,809
-
7
Ферма
12 т дейін
дана
24
4-1-6
Шынжыр табанды жебелі кран
Э-1258
1
24
3
конструкция
монтаждаушы
5
4
3
2
1
1
2
1
5
120
15
4,10
1,06
98,4
25,44
кран машинист
6
1
8
Ферма мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
22,8
4-1-17
Шынжыр табанды жебелі кран
Э-1258
-
-
-
электр дәнекерлеуші
5
1
0,37
8,436
1,0545
0,26
-
5,928
-
9
Қырлы тақта
36 м дейін
дана
160
4-1-7
Шынжыр табанды жебелі кран
Э-1258
0,47
75,2
9,4
конструкция
монтаждаушы
4
3
2
1
2
1
1,9
304
38
1,34
0,498
214,4
79,68
кран машинист
6
1
10
Қырлы тақта мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
56
4-1-17
Шынжыр табанды жебелі кран
Э-1258
-
-
-
электр дәнекерлеуші
5
1
0,37
20,72
2,59
0,26
-
14,56
-
11
Қырлы тақта арасындағы жіктерді бітеу
100 м жікке
47,8
4-1-26
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
6,4
305,92
38,24
4,77
-
228,0
-
12
Қабырғалық панельдер орнату
10 м 2
дана
308
4-1-8
Шынжыр табанды жебелі кран
Э-1258
0,75
231
28875
конструкция
монтаждаушы
5
4
3
2
1
1
1
1
3
924
115,5
2,28
0,795
244,86
702,24
кран машинист
6
1
13
Қабырғалық панельдер мен баған арасындағы түйісулерді Электрмен дәнекерлеу
тігіс
292,6
4-1-17
Шынжыр табанды жебелі кран
Э-1258
-
-
-
электр дәнекерлеуші
5
1
0,37
108,262
13,53275
0,26
-
76,076
-
14
Қабырға панельдерінің жіктерін тығыздағыш төсемдермен герметизациялау
Тік жіктер
10 метр жікке
38,94
4-1-27
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
0,56
21,8064
2,7258
41,7
-
1623,798
-
15
Қабырға панельдерінің жіктерін тығыздағыш төсемдермен герметизациялау
Көлденең жіктер
10 метр жікке
338
4-1-27
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
0,19
64,22
8,0275
14,2
-
4799,6
-
16
Қабырға панельдерінің жіктерін бітеу
100 метр жікке
37,694
4-1-26
Шынжыр табанды жебелі кран
Э-1258
-
-
-
конструкция
монтаждаушы
4
3
1
1
12
452,328
56,541
8,94
-
336,985
-
4. Конструкцияларды орнату тәсілдерін таңдаудың негіздемесі және монтаждау жұмыстарын өндіру әдістері
Монтаждық крандар техникалық-экономикалық есептеулер бойынша таңдалады. Орнату кранын таңдаған кезде, оның параметрлерінің салынып жатқан объектінің орнату сипаттамаларына сәйкестігін ескеру керек. Бір қабатты өнеркәсіптік ғимараттарда құрастырмалы әдістер қолданылады, яғни бағаналар мен кранасты арқалықтар жекелеген әдістермен, ал фермалар мен қырлы тақталар кешенді әдіспен жүргізіледі. Алымда негізгі қаңқалар орнатылғаннан кейін қабырға панельдері құрастырылады. Монтаждау және ұстау құрылғыларын таңдау монтаждалған элементтердің барлық өлшемдерін ескере отырып, құрылымдардың жеке элементтерін орнату және монтаждау жұмыстарын жүргізу әдістері туралы мәселелерді шешумен тығыз байланысты, сондай-ақ крандардың жүк көтергіштігін барынша пайдалану үшін монтаждық блоктарға орнатылатын элементтерді үлкейтумен жүзеге асырылады.
5. Монтаждау және жүк ілу құрылғыларының тізімдемесі
4-кесте. Монтаждау және жүк ілу құрылғыларының тізімдемесі
№
Элемент атауы және маркасы
Эскиз
Стропылау биіктігі, м
Жүк көтергіштігі,
т
Құрылғылардың салмағы, т
Саны
1
2
3
4
5
6
7
1
Әмбебап траверса ЦНИИ-ОМТП РЧ 455-69
Стропылау тесігі бар
бағаналарды орнату
1
4
0,08
1
2
Траверса, ПИ Промсталь-конструкция, 185
Екі тармақты
бағаналарды орнату.
Жүктен босату
жерден орындалады.
1
16
0,24
1
3
Траверса, ПK
Главстальконструкция,185
Ұзындығы 6 м
кранасты
арқалықтарды орнату
2,8
0,39
1
4
Траверса ПИ Промсталь-конструкция, 15946Р-11
3,6
25
1,75
1
5
Траверса, ПМ Промсталь-конструкция, 1594GP -13
3,31
10
1
1
6
Траверса, ПИ Промсталь-конструкция, 15946 Р-10
Ұзындығы 6 жене 12 м
қабырға панелъдерін
орнату
1,8
5
0,45
1
6. Монтаждаушы механизмдердің техникалық параметрлерін есептеу
Өздігінен жүретін жебелі крандар үшін ең төменгі параметрлер монтаждау схемаларын пайдалана отырып есептеулер бірнеше жолмен анықталады, оларды есептеу нәтижелері 5-ші кестеге енгізілген.
кесте - 5. Монтаждаушы механизмдерді таңдау үшін бастапқы деректерді анықтау
№
Элемент атауы және маркасы
Өлшем бірлігі
Саны
Салмағы, т
Құрылғымен бір элементтің салмағы, т
Стропылау биіктіге, м
Элементті монтаждау
кезіндегі өлшемдері, м
Элементтің орнататын деңгейі,м
Монтажтаушы механизмнің
минималды талаптары
бір элемент
барлық элементтің
бір маркасы
құрылғының
салмағы
биіктігі
ұзындығы
ені
жебелі кран
мұнаралы кран
жебе биіктігі
жүк
көтергіштігі
көтеру биіктігі
жебе биіктігі
жүк
көтергіштігі
көтеру биіктігі
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
1
Ортаңғы қатардың бағаналары
К-8,4
дана
12
5,4
64,8
0,24
5,64
1
9,3
0,5
0,5
-0,9
20,59
107,6
10,4
20,59
107,6
10,4
2
Ферма
ФСМ24 П-3АIY
дана
24
11,2
268,8
1,75
12,95
3,6
3,24
23,94
0,25
8,4
20,59
247,2
10,18
20,59
247,2
10,18
3
Қырлы тақта
ІПГІ2-ЗАтУІТ
дана
160
6,2
992
1
7,2
3,31
0,455
11,96
2,98
11,64
20,59
137,4
15,75
20,59
137,4
15,75
4
Қабырға
панельдері
ПСI20.12.25-2П
дана
308
4,9
1509,2
0,45
5,35
1,8
11,8
11,97
0,25
11,8
20,59
102,1
26,4
20,59
102,1
26,4
6.1. Жебелі крандар үшін қажетті параметрлерді анықтау
Жебелі Кранның ілгегін көтерудің талап етілетін биіктігі мынадай формула бойынша анықталады:
НКРТР=h0+hэ +hз +hс ;
мұндағы НКРТР-кран тұрағының деңгейінен ілгектің түбіне дейінгі ең аз тартылған полиопастпен арақашықтық;
h0 - көтерілетін элементтердің кран табанынан жоғарғы биіктігі, м;
hЭ - элементтердің құрастыру кезіндегі биіктігі, м;
hЗ - элементтерді бұрынғы орнатылған құралымдардың үстінен жоғары көтеріп орнына қондыру ережесіне сәйкес аралық 0,5 метрден кем болмауы қажет;
hС - строптың биіктігі, элементтің үстіңгі белгісінен кранның ілмегіне дейінгі аралық, м.
Ортаңғы қатардың бағанасына: HКРТР= -0.9+9.3+1+1=10.4 м
Фермаға: HКРТР=2,34+3,24+1+3,6=10.18 м
Қырлы тақтаға: HКРТР=6.89+4.55+1+3.31=15.75 м
Қабырға панельдеріне: HКРТР=11,8+11,8+1+1,8=26,4 м
6.2. Жебелі кранның талап етілетін техникалық параметрлерін анықтау
Тұмсықсыз жебелі кран үшін есеп жүргіземіз:
1. Жебенің оңтайлы еңіс бұрышын анықтаймыз:
tgα=Зh1b ; (2)
Мұнда: h1=h0+hЗ+hЭ-hШ; b=B2+e;
h0 - көтерілетін элементтердің кран табанынан жоғарғы биіктігі, м;
hЗ - элементтерді бұрынғы орнатылған құралымдардың үстінен жоғары көтеріп орнына қондыру ережесіне сәйкес аралық 0,5 метрден кем болмауы қажет;
hЭ - элементтің биіктігі, м;
hШ - кранның тұрақ деңгейінен кран жебесінің аралығы 1,8 метр;
e - құрастырылатын конструкцияның ықтимал жанасу нүктесінен кранның көлденең жебесінің өсіне дейінгі қашықтық 1-1,5 метрден кем болмауы қажет;
B - элементтің ұзындығы, м;
Қырлы тақтаға: h1=6.89 +1 +4.55-1,8 =10.64 м; b=11,9602+1=6,98 м;
tgα=З10,646,98 =1,15 tg =49о; sinα=0,754; cosα=0,656.
2. Орташа қырлы тақта монтаждау үшін кран жебесінің талап етілетін ұзындығын анықтай-мыз:
LСТР1=L1+L2=h1sinα+bcosα; (3)
LСТР1= L1+L2= 10,640,754+6,980,656=24,75м.
3. Кран жебесінің қажетті ұшып шығуын анықтаймыз:
l1=LСТРТР*cosα+а (ортаңғы тақтаны монтаждауға арналған); (4)
Мұнда: a - жебе топсасының өсінен кранның айналу өсіне дейінгі арақашықтық, м;
l2= D2+l12 (шеткі тақтаны монтаждауға арналған); (5)
Мұнда: D=A2-C2; A - ферманың аралығы, м; C - тақтаның ені, м;
l1=24,75*0,656+1,5=17,73 м;
D=23,942-2,982=10,48 м;
l2= 10,482+17,732=20,59 м.
4. Соңғы тақтаны монтаждау үшін жебенің талап етілетін ұзындығын анықтаймыз:
LСТР2=(l2-a)2+(HКР-hШ)2; (6)
HКР=(L1СТР)2-l1-a2+hШ; (7)
Мұнда: HКР - соңғы тақтаны монтаждау үшін кран жебесінің көтерілу биіктігі, м;
LСТР2=(20,59-1,5)2+(18,73-1,8)2=25, 51 м;
HКР=(24,75)2-17,73-1,52+1,8=18,73м.
5. Кранның талап етілетін жүк сәтін анықтаймыз:
MГРТР=PЭ.осн.*l2-a; (8)
Мұнда: РЭ - құрылғымен бір элементтің салмағы, т;
Ортаңғы қатардың бағанасына: MГРТР=5,64*20,59-1,5=107,6т, м.
Фермаға: MГРТР=12,95*20,59-1,5=247,2 т, м.
Қырлы тақтаға: MГРТР=7,2*20,59-1,5=137,4 т, м.
Қабырға панельдеріне: MГРТР=5,35*20,59-1,5=102,1 т, м.
Тұмсықпен жебелі кран үшін есеп жүргіземіз:
1. Тұмсықпен жабдықталған жебелі кранның оңтайлы еңіс бұрышын анықтаймыз:
tgα=Зh1b ; (4)
мұнда: h1=h0+hЗ+hЭ-hШ ; b=B2+e -lГ*cosφ;
lг - кран топсасының ұзындығы (5; 7,5; 8 м);
φ - топсаның көлбеу бұрышы көлденең монтаждау кезінде (ортаңғы тақталарды
30о - 45о алуға ұсынылады);
Қырлы тақтаға: : h1=6.89 +1 +4.55-1,8 =10.64 м;
cos45о=0,707; sin45о=0,707; b=11,9602+1-5*0,707=3,44 м;
tgα=З10,643,44 =1,4; tg =48о; sinα=0,743; cosα=0,669.
2. Тұмсықпен жабдықталған жебелі кранмен ортаңғы тақтаны монтаждау үшін анықтаймыз:
LСТР1= h1sinα+bcosα; (9)
LСТР1= 10,640,743+3,440,669=19,46 м.
3. Орташа тақтаны монтаждау кезіндегі негізгі көтеру ілмегінің ең аз ұшып шығуын анықтаймыз:
lmin1=LСТР1*cosα;
Бұл ретте жебелі крандар үшін, мұнаралы-жебелі орындауда жұмыс істеуге жабдықталған (СКГ-40, СКГ-50) lmin1=0 екенін ескеру қажет. Қалған жебелі крандар үшін, мұнаралы-жебелі орындауда жұмыс істеуге жабдықталмаған, мынадай шарттар сақталуы тиіс:
lmin1=LСТР1*cosαLminTEX=4,5-8,0 м;
lmin1=19,46*0,669=13,01м;
lmin1=19,46*0,669=13,01LminTEX=4,5 -8,0 м.
4. Ортаңғы тақтаны монтаждау кезінде көмекші көтеру ілмегінің ең аз ұшып шығуы:
l1=lmin1+lГ*cosφ+а; (10)
l1=13,01+5*0,707+1,5=18,8 м.
5. Аралық тақталарды монтаждау фронтында проекциядағы кранның тұрақ орнынан шеткі тақтаның алшақтау шамасы:
D=A2-C2;
D=23,942-2,982=10,48 м;
6. Аралықта соңғы тақтаны монтаждау кезінде көмекші көтеру ілмегінің ұшып шығуы:
l2= D2+l12; (5)
l2= 10,482+18,82=21,52м.
7. Шеткі тақтаны монтаждау кезінде кран жебесінің көлденең жазықтыққа проекциясы анықталады:
lmin2=l2(lmin1+a)l1-a; (11)
lmin2=21,52*(13,01+1,5)18,8-1,5=15, 1 м.
8. Жебенің бұрылу топсасының деңгейінен соңғы тақтаны монтаждау кезінде негізгі жебенің көтерілу биіктігі:
hСТР2=LСТР1*sinα; (12)
hСТР2=19,46 *0,743=14,45 м.
9. Шеткі тақтаны монтаждау кезінде жебенің көлбеу бұрышын анықтаймыз:
tgα1=hСТР2lmin2; (13)
tgα1=14,4515,1=0,95 м. α1=44о; sinα1=0,694; cosα1=0,719
10. Тұмсықпен жабдықталған кран жебесінің ұзындығына соңғы тақтаны монтаждау үшін:
LСТР2=hСТР2*sinα1;
... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
