Мұнай кен орындарын игеру кезеңдері
![](/assets/img/loading.gif)
![](/assets/img/loading.gif)
МАЗМҰНЫ
КІРІСПЕ
3
МҰНАЙ КЕН ОРЫНДАРЫН ИГЕРУ
5
Мұнай кен орындарын игеру кезеңдері
5
1.2 Тұтқырлығы жоғары мұнай кен орындары туралы жалпы мәліметтер
6
2. ТҰТҚЫРЛЫҒЫ ЖОҒАРЫ МҰНАЙ КЕН ОРЫНДАРЫН ИГЕРУДІҢ ҚОЛДАНЫСТАҒЫ ТЕХНОЛОГИЯЛАРЫ
8
2.1 Карьерлік және шахталық өңдеу әдістері
8
2.2 "Суық" өндіру әдістері
12
2.3 Жылу өңдеу әдістері
14
ҚОРЫТЫНДЫ
23
ПАЙДАЛАНҒАН ӘДЕБИЕТТЕР
25
Кіріспе
Қазақстанда ғана емес, сонымен қатар әлемнің басқа да мұнай өндіруші елдерінің мұнай саласының шикізат базасының маңызды құрамдас бөлігі жоғары тұтқырлы ауыр мұнай мен табиғи битум қоры болып табылады. Түрлі бағалаулар бойынша олардың қорлары 790 млрд.тоннадан 1 трлн. тоннаға дейін құрайды. т., бұл шамамен 162 млрд. тоннаны құрайтын шағын және орташа тұтқырлықтағы мұнайдың алынатын қалдық қорынан 5-6 есе көп.
Бүгінгі таңда тұтқырлығы жоғары мұнай мен битум көмірсутекті шикізаттың ең көп талап етілетін түрі емес, алайда дәстүрлі мұнай мен газға балама ретінде кейбір елдер оны таңдап алды. Қолданудың ерекше перспективалары синтетикалық мұнай өндіру технологияларын енгізумен байланысты. Канадалық мұнайдың жартысына жуығы синтетикалық болып табылады, Венесуэлада битум өндіру және оның негізінде мұнай өндіру қарқыны тұрақты өсуде.
Ресейде тұтқырлығы жоғары мұнай мен битумдардың геологиялық қорлары 6-дан 75 млрд.тоннаға дейін құрайды, алайда оларды пайдалану Арнайы қымбат тұратын технологияларды пайдалануды талап етеді, өйткені оларды өңдеу қиын, жоғары тұтқырлыққа байланысты оларды айдау қиын, олар ұңғымада нашар ағады, тіпті үлкен қорларда да үлкен дебиттерді іріктеу қиын. Нарықтағы тұтқырлығы жоғары мұнай арзан, олар төмен сұрыпты санатқа жатады және үлкен пайда алу үшін оларды арнайы аулау әлі жоқ, сондықтан көптеген ресейлік компаниялар жоғары тұтқыр мұнай кен орындарын игеруге және өңдеуге көп қаражат салуға дайын емес.
Өкінішке орай, әзірге табиғи битумдар мен тұтқырлығы жоғары мұнай өндіру шығынды болып отыр. Кез-келген жаңа перспективалы өндіріс сияқты, ресурстарды игеру және ауыр мұнай өңдеуді ұйымдастыру алдымен қолдауды қажет етеді.
Тұтқырлығы жоғары мұнай кен орындарын игеруді ынталандыру үшін шұғыл шаралар қажет. Бұл бағытты ынталандыру туралы айта отырып, менің ойымша, бұл орын алуы керек, бірақ өкінішке орай, мұнай саласының ауыр мұнай қорларын өнеркәсіптік игеру сияқты маңызды векторын толық ашуға мүмкіндік бермейтін дәрежеде.әрине, көмірсутектердің осы түрін жинау, тасымалдау және өңдеу үшін тиісті инфрақұрылым құру.
Тұтқырлығы жоғары мұнай және табиғи битум қорларының географиясына келетін болсақ, бұл көмірсутектері бар бассейндер негізінен Ресейдің еуропалық аумағында кең таралғандығын атап өткен жөн: Еділ-Орал, Днепр-Припят, Каспий және Тиман-Печора. Ерекшелік-Шығыс Сібірде орналасқан тұтқырлығы жоғары мұнайлары бар Енисей-Анабар бассейні. Бұл бассейндердің аумағында өндіру қиын шикізат кен орындарының саны көп. Олардың ішінде ең танымал, зерттелген және игерілген кен орындарын бөлуге болады, мысалы: Усин және Ярегское (Коми Республикасы), Гремихинское, Мишкинское, Лиственское (Удмуртия), Оңтүстік Кара, Зыбза-Глубокий Яр, Солтүстік Қырым (Краснодар өлкесі), Ашальчинское және Мордово-Кармальское (Татария).
Жоғарыда көрсетілген кен орындары тұтқырлығы жоғары мұнай мен табиғи битумдарды тәжірибелік-өнеркәсіптік игеру объектілері ретінде пайдаланылады.
Бұл жұмыста жоғары және тұтқырлығы жоғары мұнай кен орындарын игерудің әртүрлі әдістері, сондай-ақ табиғи битум кен орындарын игерудің кейбір әдістері қарастырылады. Айта кету керек, битум кен орындарын игеру әдістері тұтқыр мұнай кен орындарын игеру әдістерінен айтарлықтай өзгеше болуы мүмкін, бірақ кейбір жағдайларда әдістер бір де, басқа кен орындарына да қолданыла алады. Әдісті таңдауға негізінен құрамында мұнай бар коллекторлардың геологиялық және физикалық қасиеттері және қаныққан сұйықтықтың физикалық қасиеттері әсер етеді.
МҰНАЙ КЕН ОРЫНДАРЫН ИГЕРУ
Мұнай кен орындарын игеру кезеңдері
Кен орындарын игеру табиғи режимде немесе қабатқа әсер ету әдістерін қолданыумен жүргізіледі. Әдісті таңдау геологиялық-технологиялық шарттарға байланысты болады.
Мұнай кен орындарын игеру кезеңдері (сатылары) өлшемсіз уақытқа байланысты мұнай өндіру динамикасы бойынша бөлінеді, яғни жинақталған өндірілген сұйықтың мұнайдың баланстық қорына қатынасымен сипатталады.
І саты - пайдалану кезеңін (объектісін) игеру - өнімнің өсу сатысы - ол мұнай өндірудің максималды берілген деңгейге дейін қарқынды өсуімен сипатталады және пайдалану қоры шамамен 60-80%-ке дейін ұлғаяды. Ұңғы өнімі аздап суланады (егер мұнай тұтқырлығы 5 мПа∙с дейін болса 3-4%-ке, ал тұтқырлығы жоғары болса 35%-ке дейін суланады). Бұл сатының ұзақтығы 4-5 жылды қамтиды.
ІІ саты - мұнай өндірудің жоғары деңгейін бір қалыпты ұстап тұру - бұл сатыда 3-7 жыл аралығында мұнай өндірудің жоғары деңгейі тұрақты сақталады, кейде тұтқырлығы аз мұнай кен орындарын игеру кезінде бұл аралық бірнеше жылға созылуы мүмкін. Резервтегі қордың есебінен ұңғылар саны максимумға дейін өседі. Өнімнің сулануы өсе түседі (65%-ке дейін) және сулануға байланысты ұңғылардың аздаған бір бөлігі ұңғыны пайдаланудың механикалық тәсіліне ауысады.
ІІІ саты - мұнай өндірудің едәуір төмендеуі - мұнай өндірудің тез құлдырауымен, өнімнің сулануына байланысты (ұңғылар тоқтатылып ұңғылар қорының азаюымен), ұңғылар қорының барлығын пайдаланудың механикалық тәсіліне ауыстырумен, ұңғы өнімінің 80-85%-ке дейін сулануымен сипатталады, әсіресе тұтқырлығы жоғары мұнай кен орындарында сулану көрсеткіші қарқынды болады. Бұл сатының ұзақтығы алдыңғы сатылардың ұзақтығына байланысты және орта есеппен 5-10 жылды құрайды. Алғашқы үш сатыны игерудің негізгі кезеңі деп атайды. Осы уақыт аралығында кеніштен (алынатын мұнай қорынан) 80-90%-ке дейін мұнай алынады.
ІV саты - игеруді аяқтау сатысы. Ол сұйық алу артып мұнай алу қарқынының баяу төмендеуімен, алдыңғы сатыларға қарағанда өнімнің сулануы тез өсіп, ұңғылар қорының азаюымен сипатталады. Бұл кезең аралығында жалпы өнім алу мұнайдың баланстық қорының 10-20% құрайды. Соңғы сатының ұзақтығы алдыңғы барлық игеру кезеңінің ұзақтығымен салыстырылады. Ол 15-20 жыл немесе одан да бірнеше ондаған жылды құрайды және экономикалық тиімділік шегімен (рентабельділікпен) анықталады. Бұл әсіресе ұңғы өнімі 98% суланғанда басталады.
1.2 Тұтқырлығы жоғары мұнай кен орындары туралы жалпы мәліметтер
Әлемдік тәжірибеде кеңінен қолданылатын жіктеуге сәйкес, тығыздығы 920-1000 кгм3 және тұтқырлығы 10 - нан 100 мПа::с-қа дейінгі көмірсутекті сұйықтықтар ауыр майлар болып саналады, ал табиғи битумдар-тығыздығы 1000 кгм3-ден асатын және тұтқырлығы 10000 мПа::с-тан жоғары көмірсутек құрамының әлсіз ағатын немесе жартылай қатты қоспалары.тығыздығы шамамен немесе 1000 кгм3-ден асады. Көптеген авторлар ауыр және аса ауыр мұнайды - ауыр мұнайды немесе тұтқырлығы жоғары мұнайды ортақ атаумен біріктіреді.
Ауыр мұнай кен орындары үшін қойнауқаттық жағдайларда тұтқырлық 20 мПа::с салыстырмалы түрде шағын мәндерден табиғи битум (9000 мПа::с) мәндеріне жақын тұтқырлық шамаларына дейін түрленеді. Бұл ретте кен орындарының көпшілігі 1000 мПа::с шегінде тұтқырлыққа ие.
Әдетте ауыр мұнай кен орындарының коллекторлары өте жоғары сыйымдылық қасиеттерімен сипатталады. Кеуектілік мәндері 20% - дан 45% - ға дейін болуы мүмкін. Сонымен қатар, коллекторлар сүзу қасиеттерінің бөлшектенуімен және айтарлықтай гетерогенділігімен сипатталады (өткізгіштігі жүзден бір бөлігінен бірнеше мкм2 бірліктеріне дейін өзгеруі мүмкін).
Ауыр мұнай кен орындары тереңдігі 300 метрден 1500 метрден асатын барлық тереңдікте кездеседі. Бұл ретте 1500 метрден астам тереңдікте орналасқан тұтқырлығы жоғары мұнайдың баланстық қорларының үлесі барлық қорлардың тек 5% - ын құрайды. Қорлары бойынша ең маңызды кен орындары 1000-1500 метр тереңдік диапазонында орналасқан. Көбінесе тұтқырлығы жоғары мұнай кен орындары күрделі көп қабатты жүйе болып табылады, онда әртүрлі мұнай қабаттары әртүрлі сыйымдылық-сүзу қасиеттеріне ғана емес, сонымен қатар резервуар сұйықтығының бір-бірінен ерекшеленетін қасиеттеріне ие.
Табиғи битумдардың негізгі кен орындары ежелгі платформалардың қалқандары мен қоймаларына (канадалық, Гвианалық қалқандар, Оленек қоймасы) жақын орналасқан мезозой-кайнозой аймақтық иілімдерінің сыртқы жағында орналасқан. Кен орындары қабаттық, веналық, штокверкті болуы мүмкін. Қойнауқаттық кен орындары (60 м-ге дейін) көптеген мың шаршы километрді қамтиды (Атабаска, Канада).
Веналық және штокверктік кен орындары көмірсутектердің тектоникалық жарықшақтар, аймақтық ажырау аймақтары бойынша тік көші-қон жолдарында қалыптасады. Түркиядағы ең ірі тамырлы денелер (Харбол, Авгамася) ұзындығы 3,5 км - ге жетеді, қуаты 20-80 м және 500 м тереңдікке дейін байқалады. Асфальт көлдері белгілі (Сахалиндегі Охинское, Тринидад аралындағы Пич көлі, Венесуэладағы Гуаноко).
Табиғи битумдар генетикалық түрде әр түрлі дәрежеде газсыздандырылған, жеңіл фракцияларды жоғалтқан, тұтқыр, жартылай қатты табиғи мұнай туындылары (мальталар, асфальттар, асфальтиттер) болып табылады. Асфальт-шайырлы компоненттердің жоғары құрамынан басқа (мас 25-тен 75% - ға дейін).өндіру, тасымалдау және қайта өңдеу ерекшелігін анықтайтын жоғары тығыздықтағы, аномалды тұтқырлықтағы табиғи битумдар тұтқырлығы төмен майлардан айтарлықтай Күкірт пен металдардың, әсіресе ванадий пентоксиді V2O5 және никель (Ni) Ресей мен ТМД елдеріндегі өнеркәсіптік кен орындарындағы металдардың құрамымен (V2O5 7800 гт дейін) және шетелде (V2O5 3500 гт дейін). Көрсетілген компоненттермен Еділ-Орал битумонефтегазды провинция кен орындарының табиғи битумдары байытылған. Сонымен, битумдарда (мальта-жоғары шайырлы мұнай) күкірт мөлшері мас-ның 7,2% жетеді., A V2O5 және Ni тиісінше 2000 г.т және 100 г.т. Орынбор асфальттарында күкірттің концентрациясы мас 6% - 8% - дан асады., a V2O5 және Ni тиісінше 6500 г. т 640 г. т. осылайша, табиғи битум кен орындарын тек мұнай мен оны қайта өңдеу өнімдерін алу үшін мономинералды шикізат көзі ретінде ғана емес, ең алдымен поликомпонентті шикізат тұрғысынан қарастыру қажет.
Ресейде табиғи битумдарды іздеудің негізгі перспективалары Еділ-Орал битум-мұнай-газ провинциясының орталық аймақтарының Пермь шөгінділерінің жыныстарымен байланысты, яғни.кәдімгі мұнай қоры Ресейдің басқа мұнай өндіретін аймақтарымен салыстырғанда ең көп өндірілетін аумақта. Ресейдегі битум қорларының шамамен 36% - ы Татарстан аумағында орналасқан, ол осы көрсеткіш бойынша елде жетекші орын алады. Татарстанның Пермь шөгінділеріндегі битумдардың көп бөлігі 50-ден 400 м-ге дейінгі тереңдікте орналасқан және Пермь жүйесінің бүкіл бөлігін қамтитын қабаттармен шектелген. Битумдар ауыр (тығыздығы 962,6 - 1081 кгм3), өте тұтқыр (ондаған және жүздеген мың мПа::с дейін), жоғары шайырлы (19,4 - 48,0%) және күкіртті (1,7 - 8,0%).Пермь шөгінділерінің битум бөлігі-коллекторлық қасиеттердің кең спектрі бар табиғи резервуарларды құрайтын карбонатты және терригендік коллекторлардың күрделі құрылысы.
2. Тұтқырлығы жоғары мұнай кен орындарын игерудің қолданыстағы технологиялары
2.1 Карьерлік және шахталық өңдеу әдістері
Технологиялық және экономикалық сипаттамаларында ерекшеленетін ауыр мұнай мен табиғи битум кен орындарын игерудің әртүрлі тәсілдері бар. Игерудің қандай да бір технологиясының қолданылуы геологиялық құрылыммен және қабаттардың орналасу жағдайымен, қабаттық флюидтің физикалық-химиялық қасиеттерімен, көмірсутек шикізатының жай - күйімен және қорларымен, климаттық - географиялық жағдайлармен және т. б. шартты түрде оларды енгізу көлемі бойынша тең емес үш топқа бөлуге болады: 1-карьерлік және шахталық игеру тәсілдері; 2-өндірудің "суық" тәсілдері.; 3-жылу өндіру әдістері
Табиғи битумдардың шоғырлары ашық (карьерлік немесе кеніштік) және жерасты (шахталық, шахталық-ұңғымалық) әдістермен әзірленеді.
Қатты битуминозды тақтатастар жер бетіне жақын орналасуы мүмкін, бірақ битуминозды жыныстардың тереңдігі 750 м-ге дейін жетуі мүмкін (Пис Ривер кен орны, Канада), кейде одан да көп. Әдетте, даму тереңдігі 150-200 м-ден аспайды, және көбінесе даму аз тереңдікте жүзеге асырылады.
Карьерлік әдіспен мұнай өндіру екі негізгі операциядан тұрады: мұнай жынысын алу және кейіннен мұнай алу арқылы байыту фабрикасына тасымалдау. Игерудің осы әдісі кезінде кен орнындағы күрделі және пайдалану шығындары салыстырмалы түрде Үлкен емес, көмірсутектер жыныстарынан алу бойынша қосымша жұмыстар жүргізілгеннен кейін мұнай берудің жоғары коэффициенті қамтамасыз етіледі: 65-тен 85% - ға дейін. Тау жыныстарын қазу үшін экскаваторлар, скреперлер, бульдозерлер және т. б. қолданылады.
Әлемдегі ең ірі-Канададағы Атабаска битуминозды құмының кен орны (Альберта провинциясы). Құмның қуаты 90 м-ге дейін, жату тереңдігі 600 м-ге дейін, кеуектілігі 30% - ға дейін кварцты құмдар. Битум қанықтылығы 2-ден 18% - ға дейін, орташа алғанда 8%. Құмдар мұнайға қаныққан және құрамында (%): Силикат шайырлары - 24%, асфальтендер - 19%, күкірт - 5%, азот - 10%, кокс - 19%. Битумдардың тығыздығы - 1020 кгм3, қорлары-128 млрд.т. битуминозды құмдарды өндіру роторлы экскаваторлармен жүргізіледі (сурет. 1). Содан кейін құм-битум массасы конвейермен карьердің жанында орналасқан ұнтақтау пункті мен экстракция зауытына жеткізіледі. Мұнай жынысын өңдеу, яғни.мұнайды тау жыныстарынан жуу әртүрлі тәсілдермен жүзеге асырылады: газдалған суық су, ыстық су, бу, химиялық реагенттер және тіпті пиролиз. Битумды экстракциялаудан, тұнбадан және центрифугалаудан кейін ол мұнай өңдеу зауытына (МӨЗ) түседі. МӨЗ термоконтактілік крекинг қондырғыларында тауарлық күкірт алумен алдын ала гидротазалаудан кейін фракциялар бөлінеді: бензин, дизель, қазандық отыны және құрамында металл бар кокс. Екі текше метр құмнан 1 баррель мұнай (159 кг) алынады. Тәулігіне 8000 м3 мұнай, 350 т күкірт, 260 т Кокс және газ өндіріледі. Қалдықтардан титан минералдары мен циркон алынады (жылына 690 тоннаға дейін). Атабасканың оңтүстік-батысында Колд-Лейк (14 млрд.м3), Пис-Ривер (12 млрд. м3), Уобаска (14 млрд. м3) кен орындары бар.
Шахталық игеру екі модификацияда жүргізілуі мүмкін: тазарту шахтасы - көмірсутегі қаныққан жыныстың бетіне көтерілуімен және шахта ұңғымасы-тау - кен қазбаларын жер үсті жыныстарында өткізумен және олардан тау-кен қазбаларында мұнай жинау үшін өнімді қабатқа тік және көлбеу ұңғымалардың бұталарын бұрғылаумен. Тазарту-шахта әдісі.
Сурет 1 айналмалы экскаватор күріш.
Сурет 2 шахталық игеру әдісі
(Сур. 2) тек 200 метр тереңдікке дейін қолданылады, бірақ ұңғымалық әдістермен салыстырғанда мұнай беру коэффициенті жоғары (45% дейін). Бос жыныстар бойынша ұңғыманың үлкен көлемі әдістің рентабельділігін төмендетеді, ол қазіргі уақытта тау жынысында (көмірсутектерден басқа) сирек кездесетін металдар болған кезде ғана экономикалық тиімді. Шахталық-ұңғымалық игеру әдісі едәуір тереңдікте (400 метрге дейін) қолданылады, бірақ мұнай беру коэффициенті төмен және бос жыныстар бойынша бұрғылаудың көп мөлшерін талап етеді. Шахта-ұңғыма әдісінің принципі келесідей. Егер тау-кен қазбалары өнімді мұнай горизонтынан төмен болса, онда олардан шағын дренажды ұңғымалар бұрғыланады (бұрғылау әдетте 10-12 ұңғыма), олар арқылы мұнай гравитациялық фактордың әсерінен ауырлық күшімен жүреді және тау-кен түбінде орналасқан және мұнай қоймасында ағызу үшін аздап көлбеу арнайы ойықтарға түседі. Тау-кен қазбалары өнімді горизонттан жоғары болған жағдайда, бұта ұңғымалары да бұрғыланады, бірақ мұнай сорғылармен алынады. Тұтқыр майлар газ тәрізді компоненттердің толық болмауына байланысты ашық әдіспен судың көмегімен ойықтар арқылы тасымалданады. Одан әрі мұнай қоймасынан бұл мұнай бетіне сорғылармен жеткізіледі.
Ауыр мұнай мен табиғи битумдарды өндіру қарқынын арттыру және шахталық-ұңғымалық әдіспен қорларды өндірудің толықтығын қамтамасыз ету үшін резервуарға бу-жылу әсері қолданылады. Термошахт әдісі 800 метрге дейінгі тереңдікте қолданылады, мұнайды қалпына келтірудің жоғары коэффициентіне ие (50% дейін), бірақ шахта мен шахта-ұңғыма әдістеріне қарағанда басқару қиынырақ. Ауыр мұнай кен орындарын игерудің ең танымал мысалы Ярег кен орнын игеру болып табылады.
Ярег кен орнын игеру үш кезеңге бөлінген: 1) Ұңғымаларды жер бетінен пайдалану кезіндегі тәжірибелік; 2) игерудің шахталық тәсілі; 3) қабатқа жылу әсерін қолдана отырып шахталық тәсілі.
Ұңғымаларды жер бетінен пайдалану мұнай өндірудің тек 2% деңгейіне әкелді. Дәл сол кезде жоғарғы горизонтта орналасқан галереялар жүйесінде аяқталатын шахта ұңғымаларын бұрғылау идеясы пайда болды.
Шахта әдісімен дамыту екі жүйе бойынша жүзеге асырылды (сурет. 3):
1) Ухта кен орны өте тығыз тік немесе сәл көлбеу ұңғымалар торымен (тереңдігі 50 м-ге дейін) ағызылған, өнімділігі 25 метр биіктікте орналасқан туффит горизонтының тау - кен қазбасынан бұрғыланған және 2) көлбеу ұңғымалар-резервуардың жоғарғы бөлігінде галереялар орналастырылып, ұзындығы 200 м-ге дейін жұмсақ ұңғымалармен (ауданы 8-12 га) бұрғыланған.осьтен.

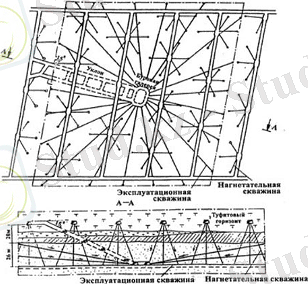

Сур. 3 Ухта және көлбеу ұңғымалық жүйелерді қамтитын Ярегское кен орнын шахталық әдіспен игеру схемасы
1-көлбеу ұңғымалар жүйесі; 2-ұңғыманың жер асты бөлігі; 3-сорғы станциясы; 4-аэрацияға арналған жер асты галереясы; 5-негізгі ұңғыма; 6-аэрацияға арналған ұңғыма; 7-электр жабдығы; 8-жарылғыш заттарды сақтау; 9-жер асты галереясы; 10-ұңғымалардың сағалары шығатын камералар; 11-топтастырылған ұңғымалар жүйесі
Мұндай Қос ұңғымалар жүйесі мұнай беру коэффициентін 6% - ға дейін арттыруға мүмкіндік берді. Оны арттыру үшін бу-жылу әсеріне жүгіну туралы шешім қабылданды. Мәселелерді шешуді қамтамасыз ететін "серпінді" технологияны табу қажет болды. Мұндай технология шахтаны игеру жағдайында өнімді қабатқа жылу әсері бойынша көптеген тәжірибелік жұмыстар жүргізілгеннен кейін де ұсынылды, сыналды, 1972 жылдан бастап термошахталық игеру тәсілінің "екі Горизонт жүйесін" кең ауқымды енгізу басталды (сурет. 4) барлық мұнай шахталарында.
Сур. 4 екі Горизонт жүйесін дамыту
Қазіргі уақытта кен орнында мұнай өндіру технологияларын іздеу және жетілдіру жалғасуда. 1999 жылдан бастап мұнай шахталарында жер асты-жер үсті технологиясын сынау бойынша тәжірибелік-өнеркәсіптік жұмыстар жүргізілді (сурет. 5). Жаңа технологияны сынау кезеңінде дамуды талдау үшін жеткілікті материал алынды және ұсынылған әдіс бойынша дамудың технологиялық көрсеткіштерін есептеу әдістемесі расталды.
Бұл әдіс қазіргі уақытта мұнай өндірудің жылдық көлемін қуаттарды Елеулі қайта құрусыз, бірақ елеулі ауытқулармен және қолданыстағы әдіске қатысты осы әдістің мәлімделген артықшылықтарын қамтамасыз ететін ОТМ орындалмауымен 690 мың тоннаға дейін ұлғайтуға мүмкіндік берді. (двухгоризонтная, одногоризонтная, панельдік жүйелер)және осы технология енгізілетін тиімділік.
Сол кезеңде л. м. Рузин ұсынған жер үсті технологияларын қолдана отырып, табиғи сарқылу режимінде шахталық әдіспен бұрғылау жүйесі бойынша бұрын жұмыс істеген аудандарда тәжірибелік-өнеркәсіптік жұмыстар басталды. Технология айдау циклінің соңында ұңғымаларды пайдалану режиміне ауыстыру арқылы буды циклдік айдауды (пароциклді өңдеуді) қамтамасыз етті. Тәжірибелік жұмыстар 2 бис - ОПУ-99 шахта алаңының шекарасында жүргізілді, осы учаскені игерудің үшінші жылында осы технологияның тиімділігінің оң контурлары пайда болды, "РосНИПИтермнефть" институтының мамандарының ұсыныстары бойынша, жетекшісі К.Э. Джалалов, ДРК барысында технологияға ұңғымалардың контурлық қатарын ауыстырумен байланысты түзетулер енгізіледі, 3-ші пароциклді өңдеуден кейін тұрақты айдау режиміне, яғни пароциклдің ауданды ығыстырумен үйлесуі. Өкінішке орай," саяси " себептер ДРК-ны жалғастыруға және нақты нәтижелерге қол жеткізуге мүмкіндік бермеді.
2004 жылдан бастап олардың кен орындарының бірінде канадалық игеру әдісі - Термо-гравитациялық дренаждың Ярегский кен орнының жағдайына бейімделу жүзеге асырылды, оның мәні мұнай кен орнын жер бетінен көлденең ұңғымалармен игеру болып табылады.
Кез - келген даму жүйесінің тиімділігі, әрине, экономикалық көрсеткіштермен-мұнай өндіру шығындарымен, Мұнайды алу қарқыны мен коэффициентімен (КИН) анықталады.
2.2 "Суық" өндіру әдістері
Ауыр мұнай өндірудің заманауи "суық" әдістеріне, ең алдымен, "CHOPS" әдісі кіруі мүмкін (сурет. 6) әлсіз цементтелген коллекторды саналы түрде бұзу және қатта мұнай мен құм қоспасының ағысы үшін тиісті жағдайлар жасау есебінен құммен бірге мұнай өндіруді болжайтын (Ллойдминстер кен орны, Канада). CHOPS әдісін қолдану қондырғыға үлкен инвестицияларды қажет етпейді және пайдалану шығындарының аздығын қамтамасыз етеді, бірақ бұл жағдайда мұнай беру коэффициенті әдетте 10% аспайды. Суық өндіру кезінде мамандандырылған сорғы жабдықтары (мысалы, бұрандалы сорғыларды орнату) сәтті қолданылады, оның көмегімен резервуар сұйықтығы мен құмның арнайы жасалған қоспасы сорылады. Құм өндіру жоғары өткізгіштігі бар ұзын каналдардың немесе "құрттардың" пайда болуына әкеледі. Тәжірибе көрсеткендей, кейбір арналар жұмыс ұңғымасынан 200 м қашықтыққа қарай ауытқуы мүмкін. Мұнайдың көбіктенуінің жоғары өткізгіш арналармен үйлесуі Ллойдминстер кен орнының Мұнай қабаттарының көпшілігінде байқалатын жоғары экстракция коэффициенттері мен жоғары дебиттерді тудырады. Суық тау-кен технологиясының коммерциялық жетістіктеріне қарамастан, оның мүмкіндіктерінің шегіне жету мүмкіндігі туралы айтуға болатын бірқатар белгілер бар. Қолда бар бағалаулар бойынша қазіргі уақытта өндірілетін мұнайдың көлемі тәулігіне 36 500 м3 (230 000 барр) құрайды.бұл ретте болжамдарға сәйкес келесі онжылдықта өндірілетін көлемнің 50% - ға төмендеуі орын алады. Өндірістің бұл төмендеуінің себебі келесі факторлар болып табылады:
"суық өндіру әдістемесін қолдана отырып, игеруге жарамды жаңа кен орындарының болмауы;
"каналдар желісі бойынша су ағыны есебінен Ұңғымаларды суландыру;
"қойнауқаттық қысым мен қойнауқаттық энергияның төмендеуі;
"сұйықтықтың төмен ағымы және жоғары газ факторы;
"жоғарыда аталған себептерге байланысты Ұңғымаларды 7-8 жылдан артық пайдалану мүмкін емес.
Сур. 6 "CHOPS" әзірлеу әдісі
Еріткіштерді қолдана отырып ауыр майлар мен битумдарды өндірудің "суық" әдістерінің ішінде VAPEX деп аталатын әдісті көрсету керек (сурет. 7) - еріткішті қабатқа гравитациялық дренаж режимінде айдау. Бұл әсер ету әдісі көлденең ұңғымалардың жұбын қолдануды қамтиды. Еріткішті олардың жоғарғы жағына айдау арқылы камера жасалады еріткіш (көмірсутекті еріткіштер, соның ішінде этан немесе пропан). Мұнай еріткіштің диффузиясына байланысты сұйылтылады және гравитациялық күштердің әсерінен камераның шекаралары бойымен тау-кен ұңғымасына ағып кетеді. Осы әдіспен мұнай өндіру коэффициенті 60% жетеді, бірақ өндіріс қарқыны өте төмен.
Осылайша, ... жалғасы
