Кіріспе

Курстық жұмыстың өзектілігі
Графика және жобалау пәні Техникалық сурет тақырыбы бойынша осы берілген курстық жұмыстың өзектілігі қызметтің танымдық - ізденіс , санымен қатар , қарастырылып отырған тақырыптың теориялық негіздерін зерттеу және графикалық сызба жұмыстарын орындау арқылы кеңістік ойлау сұрақтарының шешілетіндігіне табылады.
Танымдық - ізденіс қызметі мен кеңістік ойлауды белсендіруге пән бойынша тақырыпты зерттеу үрдісіне талдау және синтез , салыстыру, жалпылау және жіктеу, абстракция және нақтылау және тағы басқа секілді ойлау операцияларының барлық түрлері жұмылдырылады. Қазіргі өмірде кең ауқымды қолданысқа ие білім алушылардың бойында ойлау қағидаларын дамытуға басты назар аударылған жағдайдайдағы білім берудің жаңартылған жүйесінде пән бойынша ақпаратттарды іздестірудің және графикалық сызба жұмыстарын орындаудың осындай міндеттердің рөлі бойынша арта түспек , ал бұл өз кезінде берілген жұмыстың өзектілігін айқындайды.
Берілген тақырып жеткілікті деңгейде зерттелген. Тақырып бойынша теориялық мәліметтер отандық және шетел ғалымдарының еңбектерінде кеңінен қарастырылған.
Курстық жұмыстың екінші тарауы яғни графикалық сызба жұмыстары ҚҚБЖ МЕСТ 2.317 ережелері негізінде орындалады.

Курстық жұмыстың мақсаты: детальдердің техникалық суретін орындаудың ережелерімен, техникалық суретте жарық-көлеңкені берудің тәсілдерімен танысу және тақырып бойынша графикалық сызба жұмыстарын орындау.
Курстық жұмыстың міндеттері:
детальдердің техникалық суретін орындаудың ережелерімен танысу;
техникалық суретте жарық-көлеңкені берудің тәсілдерін қарастыру;
тақырып бойынша графикалық сызба жұмыстарын орындау.

Курстық жұмыстың теориялық және тәжірибелік маңызы

Курстық жұмыстың теориялық маңызы тақырып бойынша студенттердің өзіндік көзқарасы негізінде ақпараттарды зерттеуде қосқан үлесінен тұрады.

Курстық жұмыстың тәжірибелік маңызы болып зерттеу нәтижелерін студенттердің болашақ мамандықты терең түсіну мақсатында қолдана алуында табылады.

1 ТЕХНИКАЛЫҚ СУРЕТ
Детальдердің техникалық суретін орындаудың ережелері

Қарастырылып отырған нысанның пішінін тез түсіндіру, оны нақты көрсету қажет болған жағдайда техникалық үлгіні қолданыңыз. Техникалық сурет-бұл қол жетімді немесе жобаланған объектінің көрнекі бейнесі, оны құрайтын элементтердің пропорциялары мен өлшемдеріне сәйкес қолмен, көзбен өлшеу шкаласында сызу құралдарын қолданбай жасалады. Дизайн тәжірибесінде қолданылатын техникалық сызбалар өз ойларын көрнекі түрде тез білдіру үшін қолданылады. Бұл күрделі заттардың сызбаларын неғұрлым қол жетімді, нақты түсіндіруге мүмкіндік береді. Техникалық үлгіні қолдану техникалық идеяны немесе ұсынысты бекітуге мүмкіндік береді. Сонымен қатар, бөліктің техникалық сызбасын қолдану бөлшектерді табиғаттан эскиздеуде өте пайдалы, дегенмен техникалық сызбаны объектінің күрделі сызбасына сәйкес жасауға болады.
Техникалық суретке қойылатын ең маңызды талап-көріну. Көлеңкелер мен люкстермен аяқталған түрдегі техникалық сурет кейде аксонометриялық кескінге қарағанда көрнекі болуы мүмкін және қолданылған өлшемдермен оны жасау үшін құжат ретінде қызмет ететін қарапайым бөліктің сызбасын алмастыра алады .

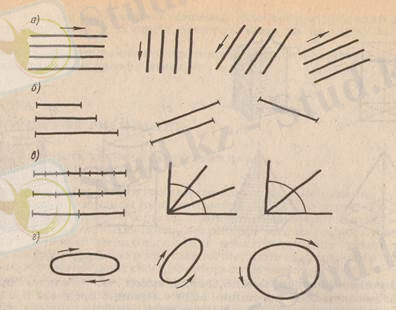

Техникалық сызбаны тез және дұрыс орындау үшін сызу құралдарын қолданбай, әртүрлі қашықтықта, әртүрлі қалыңдықта параллель орналасқан сызықтарды жүргізу дағдыларын алу керек, сегменттерді тең бөліктерге бөлу, ең көп қолданылатын бұрыштарды салу (7,15, 30,41,45,60,90°), бұрыштарды тең бөліктерге бөлу, шеңберлер, аналық бездер және т.б. Проекция жазықтықтарының әрқайсысында әртүрлі фигуралардың бейнесі туралы түсінікке ие болу керек, техникалық суретте ең көп қолданылатын жалпақ фигуралар мен қарапайым геометриялық пішіндердің суреттерін орындай білу керек.

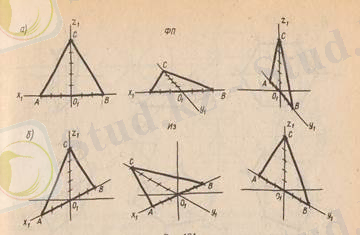

1-сурет. Жалпақ фигуралар мен қарапайым геометриялық пішіндер

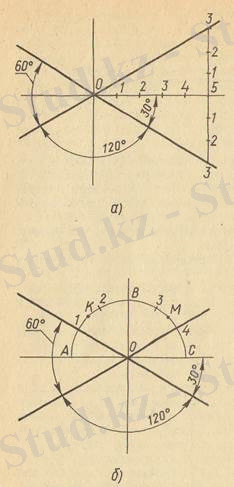

Техникалық сурет салуды бастамас бұрын, олар визуалды кескіннің ең тиімді жүйесін таңдау мәселесін шешеді. Бұл үшін машина жасауда тікбұрышты изометрия жиі қолданылады. Бұл аксонометриялық жазықтықтарда орналасқан фигуралардың изометрияда бірдей бұрмалануға ұшырайтындығына байланысты, бұл кескіннің көрінуін және оған жетудің салыстырмалы қарапайымдылығын қамтамасыз етеді. Тікбұрышты диметрия да қолданылады.
1-суретте а-проекциялардың көлденең жазықтығында орналасқан және тікбұрышты изомерияда жасалған тікбұрышты үшбұрыштың техникалық үлгісі, ал б-проекциялардың фронтальды жазықтығында орналасқан және тік бұрышты диметрияда орындалған тік бұрышты үшбұрыштың техникалық үлгісі.

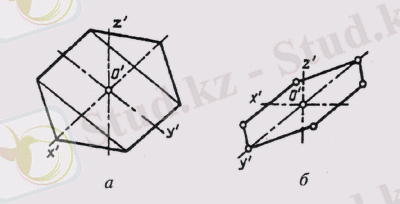

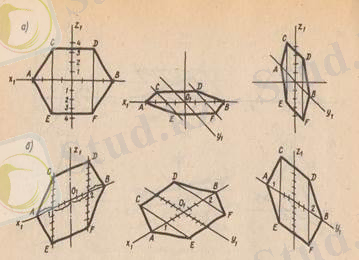

2-суретте проекциялардың көлденең жазықтығында орналасқан және тікбұрышты изометрияда жасалған алтыбұрыштың техникалық үлгісі көрсетілген. Тік бұрышты диметрияда орындалған сол алтыбұрыштың техникалық суреті келтірілген. Сол сияқты, орналасқан шеңбердің сызбасы жасалады

2-сурет. Тік бұрышты диметрияда және алтыбұрыш.

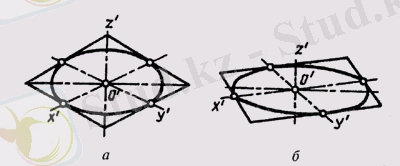

3-сурет.

Проекциялардың көлденең жазықтығы және проекциялардың фронтальды жазықтығында орналасқан және тікбұрышты ди-метрия ережелерін қолдана отырып орындалған сол шеңбердің техникалық сызбасы.

Қарапайым жазық фигуралардың аксонометриялық проекциялары мен техникалық сызбаларын салу ережелерін қолдана отырып, көлемді геометриялық фигуралардың техникалық сызбаларын орындауға кірісуге болады.

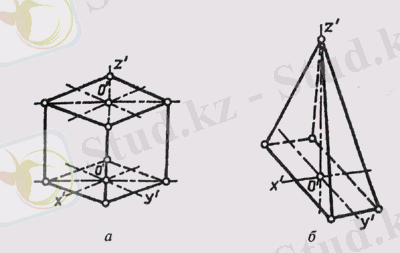

Ал, 4-суретте тікбұрышты изомерияда жасалған түзу тетраэдрлік пирамиданың техникалық сызбасы көрсетілген. 300. б-тік төртбұрышты диметрияда орындалған тік төрт қырлы пирамиданың техникалық суреті.

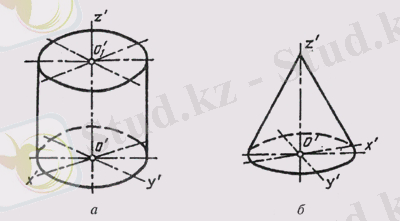

Айналу беттерінің техникалық сызбаларын орындау эллипстің құрылысына байланысты. 4-суретте, а тікбұрышты изомерияда жасалған тік дөңгелек Цилиндрдің техникалық сызбасы, ал суретте көрсетілген. 5-суретте б-тік бұрышты диметрияда орындалған тік дөңгелек Конустың суреті.
4-сурет

5-сурет 6-сурет

Әрі қарай, сіз техникалық бөлшектердің неғұрлым күрделі формаларын құруды бастай аласыз.

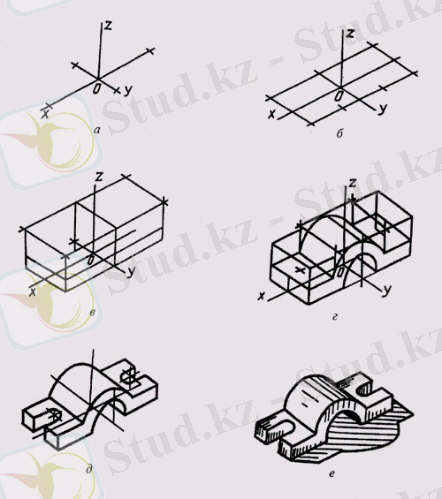

Техникалық сурет осы ретпен жасалуы мүмкін.
1. Суретте таңдалған жерде аксонометриялық осьтер салынып, оның максималды көрінуін ескере отырып, бөліктің орналасуы көрсетілген (сурет. 5, а).
2. Бөліктің жалпы өлшемдері базадан бастап белгіленеді және бүкіл бөлікті қамтитын көлемді параллелепипед салынады (сурет. 5, б).

3. Жалпы параллелепипед оны құрайтын жеке геометриялық пішіндерге ақылмен бөлініп, оларды жұқа сызықтармен ерекшелейді (сурет. 5, б).
4. Жасалған сілтемелердің дұрыстығын тексеріп, нақтылағаннан кейін бөліктің көрінетін элементтері қажетті қалыңдықтағы сызықтармен қоршалады (сурет. 5,).
5. Көлеңкелеу әдісін таңдап, техникалық сызбаны тиісті түрде аяқтаңыз (сурет. 5, ). 5-суретте ttetel техникалық үлгісін құру кезектілігін көрсетеді.

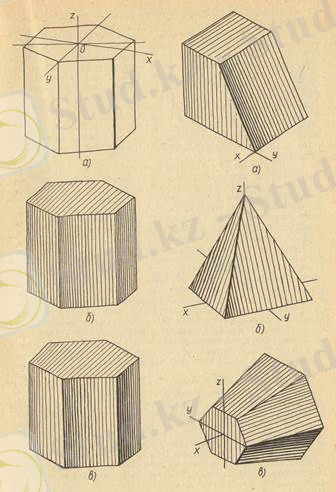

Көрнекілік пен мәнерлілікті арттыру үшін орындалған техникалық сызбаға әр түрлі қалыңдықтағы үздіксіз параллель сызықтармен Люк немесе тор түрінде Люк қолданылады. Хиароскуроның техникалық сызбасына сурет салынған объектінің беттеріндегі жарықтың таралуын көрсететін көлеңке деп аталады. Көлеңкелеу нүктелердің көмегімен де жасалуы мүмкін. Жарықтың жоғарылауымен нүктелер арасындағы қашықтық артады. Көлеңкелеу кезінде жарық бейнеленген заттың үстіне, артына және сол жағына түседі деп саналады, сондықтан жарықтандырылған бөліктер жеңілірек, ал оң және төменгі бөліктері күңгірт болады. Жақын нәсілдер-нысанның қойылған бөліктері жарықтан одан әрі орналасқан жерлерге қарағанда жеңілірек болады. Әр суретте көлеңкелеудің бір әдісі қолданылады және бейнеленген заттың барлық беттері көлеңкеленген.

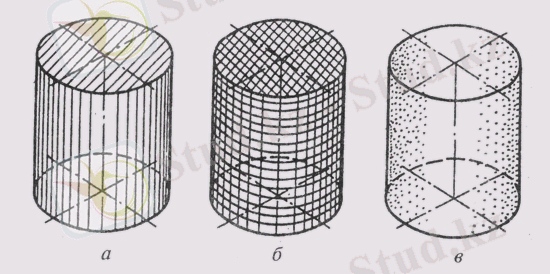

Ал 6-суретте цилиндрдің техникалық үлгісі келтірілген, онда көлеңкелеу параллель люкпен, суретте көрсетілген. 6, B-трафик, ал күріш. 6, в-нүктелердің көмегімен. - Сурет. 5, e параллель люкпен жасалған көлеңкесі бар бөліктің техникалық сызбасын көрсетеді.
Бөлшектердің жұмыс сызбаларындағы көлеңкелерді тушьпен де жасауға болады-әр түрлі бағытта соққыларды жиі, дерлік үздіксіз қолдану немесе тушьпен немесе бояулармен жуу.

... жалғасы
