ГРАФИКАЛЫҚ СЫЗБА ЖҰМЫСТАРЫ


Қазақстан Республикасының білім жӘне ғылым министрлігі
М. Х. Дулати атындағы Тараз өңірлік университеті
«Өнер және спорт» факультеті
«Музыка және қолданбалы өнер» кафедрасы
КУРСТЫҚ ЖҰМЫС
«Графика және жобалау II» пәні бойынша
Тақырыбы: «Сызбаларда қолданатын беліглер. »
/қолы/
/қолы/
Бағасы
/жазбаша/
/қолы/
/қолы/
/қолы/
МАЗМҰНЫ
Кіріспе
1 *М ЕСТ 2. 301-68 ҚҰЖАТТАРДЫҢ БІРЫҢҒАЙ ЖҮЙЕСІ»
1. 1Сызбаларды қолданатын негізгі және шартты белгілерді қоюдың ережелері
1. 2 Сызбаны оқуда негізгі және шартты белгілер рөлі
- ГРАФИКАЛЫҚ СЫЗБА ЖҰМЫСТАРЫ
ҚОРЫТЫНДЫ
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ
Кіріспе
Курстық жұмыстың өзектілігі . «Графика және жобалау» пәні « Сызбаларда қолданатын белгілер » тақырыбы бойынша осы берілген курстық жұмыстың өзектілігі қызметтің танымдық-ізденіс, сонымен қатар, қарастырылып отырған тақырыптың теориялық негіздерін зерттеу және графикалық сызба жұмыстарын орындау арқылы кеңістіктік ойлау сұрақтарының шешілетіндігінде табылады.
Танымдық-ізденіс қызметі мен кеңістіктік ойлауды белсендіруде пән бойынша тақырыпты зерттеу үрдісіне талдау және синтез, салыстыру, жалпылау және жіктеу, абстракция және нақтылау және т. б. секілді ойлау операцияларының барлық түрлері жұмылдырылады. Қазіргі өмірде кең ауқымды қолданысқа ие білім алушылардың бойында ойлау дағдыларын дамытуға басты назар аударылған жағдайындағы білім берудің жаңартылған жүйесінде пән бойынша ақпараттарды іздестірудің және графикалық сызба жұмыстарын орындаудың осындай міндеттерінің рөлі барынша арта түспек, ал бұл өз кезегінде берілген жұмыстың өзектілігін айқындайды.
Берілген тақырып жеткілікті деңгейде зерттелген. Тақырып бойынша теориялық мәліметтер Отандық және шетел ғалымдарының еңбектерінде ( Сызбаларда қолданатын белгілер. ) кеңінен қарастырылған.
Курстық жұмыстың екінші тарауы, яғни графикалық сызба жұмыстары КҚБЖ (Конструкторлық құжаттардың бірыңғай жүйесі) МЕСТ 2. 301-68 Сызбаларда қолданатын белгілер ережелері негізінде орындалды.
Курстық жұмыстың мақсаты . Қолданатын негізгі және шартты белгілерді қоюдың ережелерін анықтау және графикалық сызба жұмысын орындау.
Курстық жұмыстың міндеттері .
1. Сызбаларды қолданатын негізгі және шартты белгілерді Сызбаларда қолданатын белгілер бойынша қоюдың ережелерін талдау
2. Сызбаны оқуда негізгі және шартты белгілердің рөлін анықтау.
3. Тақырып бойынша графикалық сызба жұмысын орындау
I тарау Сызбаларда қолданатын белгілерді анықтау
1. 1Сызбаларды қолданатын негізгі және шартты белгілерді қоюдың ережелері
1. 2 Сызбаны оқуда негізгі және шартты белгілер рөлі
II тарау
2. 1Тақырып бойынша графикалық сызба жұмысы
Курстық жұмыстың зерттеу әдістері .
Курстық жұмыстың теориялық және тәжірибелік маңызы .
Сызба туралы ұғым
Машиналарды, аппараттарды, механизмдер мен құралдарды жобалау, жасау және пайдалану мамандардан техниканың барлық салаларында бұйымға қатысты техникалық құжаттармен жұмыс істей білуді талап етеді.
Бұйым деп өндірістік кәсіпорындармен шығарылатын кез-келген зат немесе заттар жиынтығы аталады. Айтарлықтай дәрежеде бұйымның сапасы техникалық құжаттардың, соның ішінде сызбалардың сапасымен қамтамасыз етіледі.
Сызба - бұл бұйымның (машинаның, құралдың, құрылғы немесе оның бөліктерінің) кескіндерінен және де бұйымды жасау технологиясы, өндіру, жинау және бақылауды жүзеге асыруға қажетті басқа мәліметтерден тұратын графикалық құжат. Дұрыс орындалған сызба маманға, ол менгерген тілге тәуелсіз түсінікті, үлкен көлемде ақпарат беруі мен көрнекілікке ие болуы тиіс. Бірақта «сызбаны оқу» оларды орындаудың ережелерін және шарттылықтарын білуді талап етеді.
Стандарттар туралы бастапқы мәліметтер
Іс әрекеттердің барлық аумақтарында ережелерді тағайындау мен қолдану стандарттау деп аталады. Стандарттау ғылымның, техниканың және машықтану тәжірибесінің біріктірілген жетістіктеріне негізделген.
Стандарттау бойынша жұмыстың нақты нәтижесі болып стандарт табылады.
Инженерлік графикада стандарттар жалпыға ортақ және көп қайталап пайдалану үшін тағайындалған бірқатар талаптар немесе нормалардан тұратын құжаттар түрінде келтірілген. Стандарттарды қатаң және мүлтіксіз орындау талап етіледі, өйткені кейбір кездері бір қарағанға, тағайындалған ережелерден болмашы ғана ауытқудың өзі үлкен қателіктерге және тіпті апаттарға да алып келуі мүмкін. Тиісті стандарттың бар екендігі туралы біліп қана қоймай, оны таба білу, сондай-ақ маманның еңбек іс әрекетіне тікелей қатысы бар негізгі талаптарды есте ұстау маңызды.
Біздің елімізде және бұрынғы КСРО құрамында одақтас республикалар болып келген көптеген елдерде барлық өнімдерге, сонымен қатар нормалар, ережелер, талаптар, ұғымдар, белгілеулер және т. б. тағайындалған Мемлекет аралық стандарттар қолданылады. КСРО кезінде бұл Кеңестік Социалистік Республикалар Одағының мемлекеттік стандарттары (ГОСТ) болатын. Мемлекет аралық стандарттар (ГОСТтар) стандарттардың жоғарғы категориясына жатады. Мұнымен қатар Республикалық стандарттар (ҚР СТ), салалық стандарттар, кәсіпорын стандарттары, және т. б. стандарттар қолданылады.
Мемлекет аралық стандарттар стандарттардың сала аралық сыныптарына біріктірілген және қазіргі уақытта олардың саны 30 дан асады. Әрбір сыныпқа (кешенге) стандарт белгілеуіне енгізілген нөмір берілген
Машина жасаудың және құрал жасаудың бұйымдарын конструкциялау кезінде нөмірі 2 мен белгіленген, және де «Конструкторлық құжаттардың бірыңғай жүйесі» (КҚБЖ) деп аталатын стандарттар кешенінің ережелерін сақтау талап етіледі. Құрылыстық жобалауда, құрылыс ерекшеліктерін ескере отырып, КҚБЖ кешені нөмірі 21 мен белгіленген «Құрылыс үшін жобалау құжаттарының жүйесі» (ҚЖҚЖ) стандарттарының кешені мен толықтырылады.
КҚБЖ стандарттары елдің барлық кәсіпорындарындағы конструкторлық құжаттардың жасалуы, безендірілуі және қолданылуы бойынша ережелері мен қағидаларын тағайындайды. Конструкторлық құжаттама - бұл бұйымды жобалауға, жасауға және пайдалануға қажетті мәліметтерден тұратын құжаттар жиынтығы.
КҚБЖ кешенінің барлық стандарттары 0 ден 9 ға дейінгі жіктелу топтарына бөлінген. Инженерлік графика курсында негізінен 3 топтың стандарттары сызбаларды орындаудың жалпы ережелері, сондай-ақ келесі топтарға: 1 - Жалпы қағидалар, 4 - Машина жасау мен құрал жасау бұйымдарының сызбаларын орындау ережелері, 7 - Сұлбаларды орындау ережелері стандарттарына кіретін кейбір стандарттар оқытылады.
Топтағы әрбір стандарттың өз реттік нөмірі бар. Мысалы, 3-ші топта; 01-Пішімдер: 02-масштабтар: 03-сызықтар және т. с. с. Бұған қоса стандарт белгілеуіне оның тіркелу жылы кіреді.
Стандарт өзгеріссіз болмайды, ол мезгіл-мезгіл қайта қаралып, соның нәтижесінде жаңа стандарт жасалуы мүмкін. Мұндай жағдайда оның белгілеуіндегі бекітілген жылын білдіретін соңғы екі санды (2000 жылдан бастап төрт санды) ауыстырады. Осылайша ГОСТ 2. 305-68 қайта қараумен тиісті өңдеуден кейін ГОСТ 2. 305-2008 болып белгіленетін болды. Стандарттың жекеленген пунктеріне өзгерістер енгізіліп, тіркеуден өту кезінде оның белгілеуі толығымен сақталады, бірақ құжаттың тіркелу жылының соңына «*» қояды. Мәтінде ана немесе мына стандартқа сілтеме жасаған кезде, әдетте құжат белгілеуіндегі жұлдызшаны көрсетпейді. КҚБЖ стандарттын белгілеу мысалы 1. 1 суретінде көрсетілген.
Сызба қаріптері
Сызбалардағы барлық жазулар айқын және ГОСТ 2. 304-81 талаптарына сәйкес сызба қаріптерімен орындалуы керек. Құжаттарды автоматтандырылған әдіспен орындау кезінде есептеу техникасыны құралдарында пайдаланылатын қаріптерді қолдануға да болады: бұл жағдайда олардың сақталуы және тұтынушыларға құжаттардың берілуі қамтамасыз етілуі тиіс.
ГОСТ 2. 304-81 қаріптердің келесі өлшемдерін тағайындайды: 2, 5; 3, 5; 5; 7; 10; 14; 20; 28; 40.

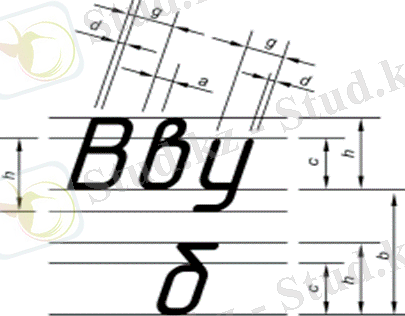

з2. 2 сурет- Қаріптер параметрлерін белгілеу
Қаріп өлшемі жол табанына перпендикуляр өлшенетін бас әріптердің миллиметрдегі биіктігі - h пен анықталады. Стандарт қаріптің тік және 75° көлбеуліктегі 2 типін тағайындайды: А типті - қаріп сызығының қалыңдығы d
= 1/14h және Б типті - қаріп сызығының қалыңдығы d = 1//10h. Қаріп параметрлерінің белгілеулері 2. 2 суретте көрсетілген. А типті және Б типті қаріп параметрлерінің өлшемдері тиісінше 2. 4 және 2. 5 кестеде келтірілген.
2. 3 суретте көлбеу қаріптегі орыс әліпбиінің әріптері мен араб сандарының пішіндері көрсетілген.
Әріптер мен сандардың сызықтарының қалыңдығы бүкіл жазба үшін бірдей болуы тиіс. Әріптердің (А және Б типтерінің бас және кіші) төменгі және бүйіріндегі өскіндерін іргелес әріптердің арасындағы аралықтың есебінен жасайды, ол Й әріпінің үстіңгі сызығы жолдар арасындағы аралықтың есебінен жасалынады. Кейбір бас әріптердің арасындағы аралық үлкейген тәрізді болып көрінген жағдайда, Г және А, онда олардың аралығын әріп сызығының қалыңдығына тең өлшемге дейін кішірейтуге болады. Алғашқы сызбаларды безендіру кезінде әріптер мен сандардың конструкциясын дұрыс орындау үшін көмекші торларды тұрғызу ұсынылады (2. 3 сурет) . Қаріп өлшемі 3, 5 немесе 5 мм орындалатын жазбалар үшін биіктікке тең екі горизонталь сызық (немесе өлшегішпен мұқият батырып), және көлбеу сызықтарды 75° пен жүргізсе жеткілікті.
Сызбаларда қолданатын белгілер
Сызбаларда қолданатын негізгі және шартты белгілерді қоюдың ережелері
Сызба [1] - бұйымды дайындауға немесе құрастыруға қажетті барлық ақпаратты қамтитын құрылымдық құжат; Проекциялық жазықтықта бұйымдардың кескіндерін ТМКК белгіленген белгілеу ережелеріне сәйкес қолдану
Сызбада бұйымның пішіні көрсетілген, ал кескіндер бір-біріне перпендикуляр жазықтықтарға тік бұрышпен проекциялау арқылы жасалған. Келісілген белгілер арқылы кескіндерде көрсетілген өлшемдер. Сызба жобалық құжаттаманың бірыңғай жүйесінің (UNI) стандарттарының талаптарына сәйкес жасалған. Сызбалардың негізгі түрлері: жалпы сызбалар; күрделі схема; құрастыру сызбасы; механизмнің сызбасы.

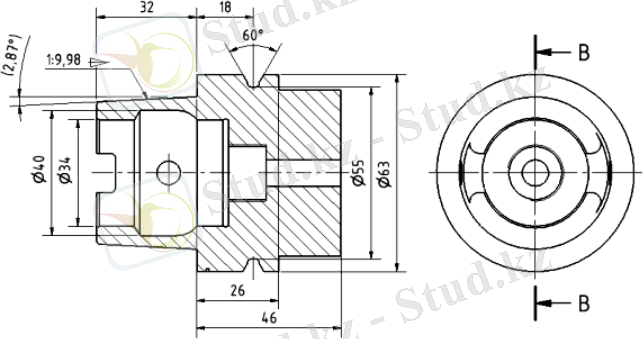

Деталь сызбасы

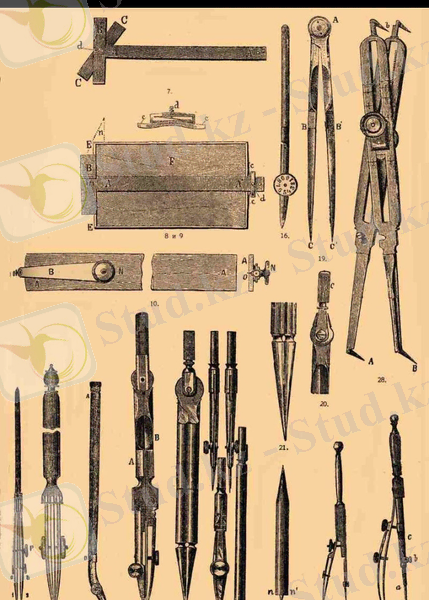

Атрибуттар сызбасы ушін

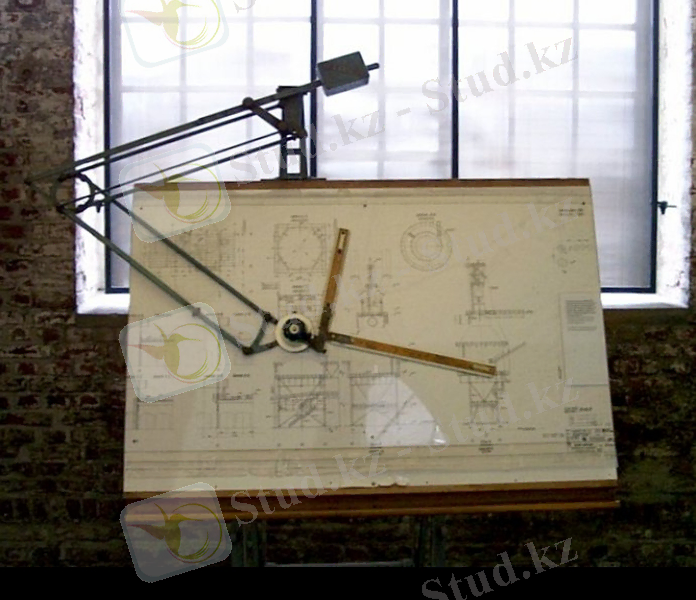

сызба тактасы-кульман
2. Сызбаны оқуда негізгі және шартты белгілердің рөлін анықтау.
График түріндегі оқу ақпаратының логикалық құрылымы. Әдетте, график тәжірибеде көрнекі оқыту құралы ретінде сирек қолданылады. Дегенмен, оны кіріспе дәрісте ООД ретінде немесе қорытынды дәрісте «Қорытынды» ретінде тиімді пайдалануға болады. Графиктерді құрастыру техникасын меңгерген студенттер мәтінмен жұмыстың үлкен көлемін өз бетінше оңай жеңе алады, ал мұғалім олардың оқу материалын меңгеруін жедел бақылауды жүзеге асыра алады. Оқу ақпаратының графигінің мысалы суретте көрсетілген
1. 2
Автоматтандыру жүйелерінің жұмыс сызбаларының негізгі жиынтығының құрамы:
- жұмыс сызбалары бойынша жалпы мәліметтер; - автоматтандыру схемалары;
- негізгі (электрлік, пневматикалық) диаграммалар; - сыртқы қосылыстар мен қосылыстардың диаграммалары (кестелері) .
хабарламалар:
- жабдықтың орналасуының және сыртқы сымдардың сызбалары:
- автоматика құралдарының қондырғыларының сызбалары., сәулет, машинажасау сызуы, дизайн саласы және басқа да салалармен байланысты мамандықтарда оқитын білім алушылардан сызбаларды жасап шығаруды, оларды оқуды, арнайы және шартты белгілерді қолдануды қажет етеді
Сызбаны оқуда негізгі және шартты белгілер рөлі
Инженерлік сызбаның қысқартулары мен символдары инженерлік сызбаның сипаттамаларын жеткізу және егжей-тегжейлі көрсету үшін қолданылады. Бұл қысқартулар тізімі бөлшектер мен тораптарды өндіру және тексеру кезінде техникалық сызбалармен жұмыс істейтін адамдарға ортақ.
Техникалық сызбалардан табуға болатын аббревиатуралардың, аббревиатуралардың және белгілердің глоссарийлерін қамтамасыз ету үшін техникалық стандарттар бар. Көптеген корпорацияларда терминдер мен белгілерді анықтайтын стандарттар бар; Ұлттық және халықаралық деңгейде ASME Y14. 38 ең көп қолданылатын стандарттардың бірі болып табылады.
ООД схемасы - қозғалыс, қабылдау, ақыл-ой және сөйлеу әрекеттерін дұрыс бағдарлауға көмектесетін практикалық әрекеттің құрылымдық-логикалық схемасы болып табылатын оқу-әдістемелік құрал. «Мұндағы схема шартты» деген ұғымның өзі басқа әдістемелік бағытталған құралдарда жүзеге асырылуы мүмкін
Жалпы алғанда шартты белгілер төмендегідей бөлінеді:
Әріптік - шартты шамаларды көрсететін белгілер. Оларға ось аралық қашықтық, ені, периметр, диаметр, биіктік, тереңдік, қадам және т. б. Үлкен, әрі кең өлшемдерді қойған кезде бас әріптерді қоб ұсынылады.
Сандық - нақты өлшемдерді, бұрыштық ауытқуларды және т. с. с шамаларды көрсететін белгілер.
Әріптік-сандық - бұл белгілер көбінде электротехникалық қондырғыларда кездеседі және позициялық белгілерге ие.
