2. SDH технологиясы негізіндегі синхронды цифрлық желілер
Санат: SDH синхронды цифрлық иерархиясы (SDH)
2.1. Синхронды цифрлық желілер
2.2. Синхронды SDH иерархиясын құру ерекшеліктері
2.2.1. Синхронды иерархияны құрудың жалпы ерекшеліктері
2.2.2. SDH-де жалпыланған ағынды мультиплексирлеу схемасы
2.2.3. Виртуалды контейнерлер және синхронды иерархияның басқа элементтері
2.2.4. SDH-де жалпыланған ағынды мультиплексирлеу схемасы
2.2.5. STM-1 модулін қалыптастыру схемасының егжей-тегжейлі мысалы
2.2.6. ETSI схемасы бойынша STM-1 модулін құрастырудың басқа нұсқалары
2.2.7. STM-N модульдерін құрастыру
2.2.8. STM-N жақтауларының құрылымы
2.2.9. STM-N кадр тақырыбының құрылымы
2.3. SDH желілерінің функционалдық модульдері
2.3.1. SDH желілерінің функционалдық міндеттері мен модульдері
2.3.2. Мультиплексорлар
2.3.3. Хабтар
2.3.4. Регенераторлар
2.3.5. Коммутаторлар
2.3.6. Коммутатор орындайтын функциялар
2.3.7. SDH желілерінің өзара қосылу әдістері және өзара жұмысы
2.4. SDH желілерінің топологиясы
2.4.1. Нүктеден нүктеге топологиясы
2.4.2. Топология сериялық желі тізбегі
2.4.3. Хаб функциясын жүзеге асыратын жұлдыз топологиясы
2.4.4. сақина топологиясы
2.5. Синхронды ағындарды қорғаудың функционалдық әдістері
2.6. SDH желілерінің архитектурасы
2.6.1. Радиалды сақина архитектурасы
2.6.2. Сақинадан сақинаға архитектурасы
2.6.3. Қалааралық желіге арналған сызықтық архитектура
2.6.4. Жалпы тармақталу желінің архитектурасы
2.7. SDH желілерінің функционалды блоктарын аппараттық жүзеге асыру
2.7.1. Синхронды мультиплексорлардың схемасын жүзеге асыру және сипаттамалары
2.7.1.1. STM-1 мультиплексорларын енгізу
2.7.1.2. STM-4 мультиплексорларын енгізу
2.7.1.3. STM-416 мультиплексорларын енгізу
2.7.2. SDH желілік жабдықтың аппараттық іске асырылуына шолу
2.7.2.1. Жабдықтың техникалық сипаттамалары
2.7.2.2. Жаңа технологиялық шешімдер
2.7.2.3. Өндіріс кәсіпорындарының SDH жабдықтарының номенклатурасы
2.7.3. SDH желісін есептеудің практикалық мысалы
2.8. Радиорелелік сызықтық SDH жүйелерін жүзеге асыру ерекшеліктері
2.9. G.703 интерфейсі
2.9.1. G.703 интерфейсінің физикалық және электрлік сипаттамалары
2.9.2. G.703 интерфейсін енгізу
2.9.3. G.703 желісін пайдаланушы жабдығына қосу
2.1. Синхронды цифрлық желілер
Синхронды SONETSDH желілік технологиялары пайда болғанға дейін жобаланған және енгізілген цифрлық желілер негізінен асинхронды жүйелер болды, өйткені олар орталық анықтамалық көзден сыртқы сағатты пайдаланбады. Оларда биттердің жоғалуы (немесе олардың нақты локализациясының мүмкін еместігі) ақпараттың жоғалуына ғана емес, сонымен қатар синхронизацияның бұзылуына әкелді. Желінің қабылдау соңында, мысалы, жергілікті желілерде жасалған сияқты, жоғалған фрагментті қайта жіберу арқылы синхрондауды қалпына келтіруді бастаудан гөрі, қате қабылданған кадрларды тастау оңайырақ болды. Бұл көрсетілген ақпарат мәңгілікке жоғалады дегенді білдіреді.
Тәжірибе көрсеткендей, жергілікті таймерлер нақты тасымалдау жылдамдығынан айтарлықтай ауытқуды бере алады. [43], мысалы, DS3 сигналдары үшін (44,736 Мбитс) әртүрлі көздерден мұндай ауытқу 1789 битс жетуі мүмкін екендігі көрсетілген.
Синхронды желілерде барлық жергілікті таймерлердің орташа жиілігі бірдей (синхронды) немесе орталық таймерді (көзді) пайдалану себебінен синхрондыға жақын (плезиохронды) болады.
кем дегенде 10" дәлдігімен (бұл DS3-ке 0,045 битс ретті жылдамдықтың ықтимал ауытқуын береді). Бұл жағдайда кадрды немесе көп кадрды туралау қажеттілігі соншалықты өткір емес, ал туралау ауқымы әлдеқайда тар.
Сонымен қатар, ағынның белгілі бір фрагментін таңдау жағдайы (мысалы, DS1 немесе E1 арнасы), егер сіз оны инкапсуляциялайтын кадрдың құрылымында осы фрагменттің басына көрсеткіштер енгізсеңіз, жеңілдетіледі. Көрсеткіштерді пайдалану (компьютерлік әлем сияқты ескі әдіс) хост контейнерінің ішкі құрылымын икемді орналастыруға мүмкіндік береді. Көрсеткіштерді кейбір буферде (кадр немесе көп кадрлы тақырып) сақтау және оларды қателерді түзету кодтарымен қосымша қорғау желі арқылы берілетін пайдалы жүктеменің ішкі құрылымын локализациялаудың өте сенімді жүйесін алуға мүмкіндік береді (кадр, мультифрем немесе контейнер).
Бұл пайымдаулар синхронды желілердің асинхронды желілерге қарағанда бірқатар артықшылықтары бар екенін көрсетеді, олардың негізгілері мыналар:
- желіні жеңілдету,синхронды желіде STM- кадрынан (немесе кадрынан) E1 сигналын (2 Мбитс) тікелей шығаруға (немесе енгізуге) мүмкіндік беретін бір енгізу-шығару мультиплексорының (төменде қараңыз) болуына байланысты. 1 (155 Мбитс), PDH мультиплексорларының тұтас гирляндиясын ауыстырады (1-12-суретті қараңыз), бұл жабдықты (оның бағасы мен номенклатурасын) ғана емес, сонымен қатар тұру, қуат және техникалық қызмет көрсету үшін қажетті жерде үнемдеуді қамтамасыз етеді. ;
- желінің сенімділігі және өзін-өзі сауықтыру;біріншіден, желіде трансмиссияға іс жүзінде электромагниттік кедергілер әсер етпейтін талшықты-оптикалық кабельдер (ФОК) қолданылғандықтан, екіншіден, архитектурасы мен икемді желіні басқару екі мүмкіндік беретін қорғалған жұмыс режимін пайдалануға мүмкіндік береді. олардың біреуінің зақымдануы кезінде дерлік лездік ауысумен, сондай-ақ осы желілерді өзін-өзі сауықтыруға мүмкіндік беретін зақымдалған желі түйінін айналып өтетін альтернативті сигнал тарату жолдары;
- желіні басқару икемділігі,жеткілікті кең жолақты басқару арналарының үлкен санының және желі мен элементтерді басқару деңгейлері бар компьютерлік иерархиялық басқару жүйесінің болуына, сондай-ақ арналарды динамикалық қайта конфигурациялау мен жинауды қоса алғанда бір орталықтан желіні автоматты қашықтан басқару мүмкіндігіне байланысты желінің жұмыс істеуі туралы статистикалық мәліметтер;
- сұраныс бойынша өткізу қабілеттілігін бөлу -бұрын алдын ала келісілген (мысалы, бірнеше күн бұрын) келісім бойынша ғана ұсынылатын қызмет (мысалы, бейнеконференция кезінде қажетті арнаны шығару) енді басқа (кең жолақты) арнаға ауысу арқылы секундтарда ұсынылуы мүмкін;
- кез келген графикті тасымалдаудың мөлдірлігі -виртуалды контейнерлердің басқа технологиялармен, соның ішінде соңғы Frame Relay, ISDN және ATM технологияларымен жасалған трафикті тасымалдау үшін пайдаланылуы;
- қолданудың әмбебаптығы -технологияны жаһандық желілерді немесе мыңдаған арналарды 40 Гбитс жылдамдықпен тарататын ғаламдық магистральды құру үшін де, ондаған жергілікті желілерді біріктіретін ықшам сақиналы корпоративтік желі үшін де пайдалануға болады;
- қуатты кеңейтудің қарапайымдылығы - жабдықты орналастыруға арналған әмбебап тірекпен иерархияның келесі жоғары жылдамдығына көшу функционалдық блоктардың бір тобын алып тастау және жаңа (жоғары жылдамдыққа арналған) блоктар тобын енгізу арқылы ғана жүзеге асырылуы мүмкін.
2.2. Синхронды SDH иерархиясын құру ерекшеліктері
2.2.1. Синхронды иерархияны құрудың жалпы ерекшеліктері
Синхронды цифрлық SDH иерархиясын құрудың жалпы ерекшеліктерін қарастырыңыз. SDH желілерінің PDH желілеріне қарағанда айқын артықшылықтарына қарамастан, егер олар PDH стандарттарының үздіксіздігін және қолдауын қамтамасыз етпесе, олар соншалықты табысты болмас еді. Жоғарыда атап өткеніміздей, SONET технологиясының дамуы кезінде американдықтың сабақтастығы, ал SDH дамуы кезінде еуропалық PDH иерархиялары қамтамасыз етілді. Соңғы SONETSDH стандарттары осы иерархияның екеуіне де қолдау көрсетті. Бұл желіге кіру жүзеге асырылатын SONETSDH желілерінің терминалдық мультиплексорлары мен кірісшығыс мультиплексорлары тек жіберу жылдамдығы сәйкес келетін кіріс арналарын немесе кіру арналарын ғана қолдауға арналғанынан көрінді. PDH американдық және еуропалық иерархияларының біріктірілген стандартты диапазонына, атап айтқанда: 1,5, 2, 6, 8, 34, 45, 140 Мбитс.
Сонымен, SDH иерархиясының бірінші ерекшелігі кіру арнасының кіріс сигналдары ретінде тек PDH және SDH тайпаларын қолдау болып табылады.
Тағы бір ерекшелігі - жақтау құрылымын қалыптастыру процедурасы.
Екі ереже жалпы болып табылады: құрылымдар иерархиясы болған жағдайда төменгі деңгейдегі құрылымдардан жоғары деңгейлі құрылым салынуы мүмкін, бір деңгейдегі бірнеше құрылымдар тағы бір жалпы құрылымға біріктірілуі мүмкін. Қалған ережелер технологияның ерекшеліктерін көрсетеді. Мысалы, қол жеткізу мультиплексорының кірісінде бізде PDH тайпалары бар, олар енгізу-шығару мультиплексері арқылы дұрыс жерде оңай енгізілуі және шығарылуы үшін кадр қабығына оралуы керек. Ол үшін кадрдың өзін стандартты өлшемдегі контейнер ретінде көрсету жеткілікті (желі синхронизміне байланысты оның өлшемдері өзгермеуі керек), оның ілеспе құжаттамасы бар - барлық өрістер-параметрлері бар тақырып. контейнерді басқару және бағыттау үшін қажет және пайдалы жүкті орналастыру үшін ішкі сыйымдылық,
Бұл әдісті жүзеге асыру үшін тайпаның буып-түюі болатын ыдыс ұғымын қолдану ұсынылды. Стандартты өлшем бойынша контейнерлер PDH деңгейіне сәйкес 4 деңгейге бөлінеді. Контейнердің өтуі туралы статистиканы жинауға арналған бақылау ақпараты бар жапсырма контейнерге жапсырылуы керек. Бұл белгі бар контейнер ақпаратты тасымалдау үшін пайдаланылады, яғни. физикалық объект емес, логикалық болып табылады, сондықтан оны виртуалды контейнер деп атайды.
Сонымен, SDH иерархиясының екінші ерекшелігі - тайпалар стандартты таңбаланған контейнерлерге салынуы керек, олардың өлшемдері PDH иерархиясындағы тайпа деңгейімен анықталады.
Виртуалды контейнерлерді екі түрлі жолмен топтастыруға болады. Төменгі қабаттағы контейнерлер, мысалы, мультиплекстендірілуі мүмкін (яғни, бір-біріне жинақталады) және жоғарғы қабаттағы (яғни үлкенірек) контейнерлердің пайдалы жүктемесі ретінде пайдаланылуы мүмкін, бұл өз кезегінде жоғарғы қабаттың (ең үлкен) контейнердің пайдалы жүктемесі ретінде қызмет етеді. өлшемі) - STM- 1 кадр.
Мұндай топтастыру қатаң синхронды схема бойынша жүзеге асырылуы мүмкін, онда жүкті орналастыруға арналған өрістегі жеке контейнердің орны қатаң бекітілген. Екінші жағынан, жаңа (үлкенірек) көп кадрлы түзілімдер бірнеше кадрдан тұруы мүмкін.
Жақтауды құрайтын контейнерлер түріндегі ықтимал айырмашылықтарға және жақтауды тиеу процесінде күтпеген уақыт кідірістеріне байланысты, көп жақтау ішіндегі контейнерлердің орны, нақты айтқанда, бекітілмеуі мүмкін, бұл жұмыс кезінде қатеге әкелуі мүмкін. желідегі синхронизацияның жалпы тұрақсыздығын ескере отырып, контейнердің кірісі шығысы. Бұл фактіні жою үшін пайдалы жүктеме үшін сақталған өріс картасында виртуалды контейнер басының нақты мекенжайын қамтитын әрбір виртуалды контейнер үшін көрсеткіш орнатылады. Көрсеткіш контейнерге белгілі бір еркіндік дәрежесін береді, яғни. күтпеген уақытша ауытқулардың әсерінен жүзу мүмкіндігі, бірақ сонымен бірге оның жоғалып кетпеуіне кепілдік береді.
Сонымен, SDH иерархиясының үшінші ерекшелігі - виртуалды контейнердің позициясын синхронизмді өңдеу фактісі мен пайдалы жүктеме өрісі ішіндегі контейнер жағдайының ықтимал өзгеруі арасындағы қайшылықты жоюға мүмкіндік беретін көрсеткіштер арқылы анықтауға болады.
Контейнерлердің өлшемдері әртүрлі және жоғарғы деңгейлердегі контейнерлердің сыйымдылығы айтарлықтай үлкен болғанымен, ол әлі де жеткіліксіз болып шығуы мүмкін немесе бірнеше шағын контейнерлерді (оның ішінде бөлшек бөлігі бар) бөлуге жақсырақ. жүктеу. Бұл үшін SDH технологиясы контейнерлерді біріктіру немесе біріктіру мүмкіндігін қарастырады (бір құрылымға бірнеше контейнерлерді біріктіру, сигнал берушілер арқылы байланыстыру деп аталады). Көп бөлікті контейнер негізгі контейнерден сәйкес көрсеткішпен ерекшеленеді және (жүкті орналастыру тұрғысынан) бір үлкен контейнер ретінде қарастырылады. Бұл мүмкіндік, бір жағынан, контейнерлердің қолданыстағы ассортиментін пайдалануды оңтайландыруға мүмкіндік береді, екінші жағынан, технологияны оны әзірлеу кезінде белгісіз жүктердің жаңа түрлеріне бейімдеуді жеңілдетеді.
Сонымен, SDK иерархиясының төртінші ерекшелігі - бірдей деңгейдегі бірнеше контейнерлерді бір-бірімен тізбектеп, стандартты емес пайдалы жүктемені орналастыру үшін пайдаланылатын бір іргелес контейнер ретінде қарастыруға болады.
Бесінші мүмкіндікSDH иерархиясы ол 9x9 = 81 байт өлшемі бар жеке (жергілікті желілерде пакеттік өңдеу технологиялары үшін қалыпты) тақырып өрісін қалыптастыруды қамтамасыз етеді. Жалпы тақырыптың кептелуі шағын және тек 3,33% құраса да, ол қажетті бақылау және бақылау ақпаратын орналастыруға және қажетті ішкі (қызметтік) деректерді беру арналарын ұйымдастыру үшін кейбір байттарды бөлуге жеткілікті үлкен. Фрейм құрылымындағы әрбір байттың берілуі 64 кбитс жылдамдықтағы деректер ағынына эквивалентті екенін ескерсек, көрсетілген тақырыптың берілуі 5,184 Мбитс эквивалентті сервистік ақпарат ағынын ұйымдастыруға сәйкес келеді.
Әрине, кез келген иерархияны құру кезінде не осы иерархияның стандартты жылдамдықтарының қатары, не оны құру ережесі және қатардың бірінші (генерациялайтын) мүшесі анықталуы керек. Егер PDH үшін DSO (64 кбитс) мәні өте қарапайым есептелсе, SDH үшін қатардың бірінші мүшесінің мәнін кадр құрылымы мен оның өлшемін анықтағаннан кейін ғана алуға болады. Логикалық пайымдау схемасы өте қарапайым. Біріншіден, оның пайдалы жүктеме өрісі 140 Мбитс тайпалық инкапсуляциядан құрылған VC-4 ең үлкен виртуалды контейнерін орналастыру керек болды. Екіншіден, оның өлшемі: 9x261=2349 байт және STM-1 пайдалы жүктеме өрісінің өлшемін анықтады, ал оған тақырып өрісін қосу STM-1 синхронды тасымалдау модулінің өлшемін анықтады:
9x261 + 9x9=9x270=2430 байт немесе 2430x8=19440 бит, бұл 8000 Гц қайталау жиілігінде SDH иерархиясы үшін серияның генерациялаушы мүшесін анықтауға мүмкіндік береді: 19440x8000=155,52 Мбсек.
2.2.2. SDH-де жалпыланған ағынды мультиплексирлеу схемасы

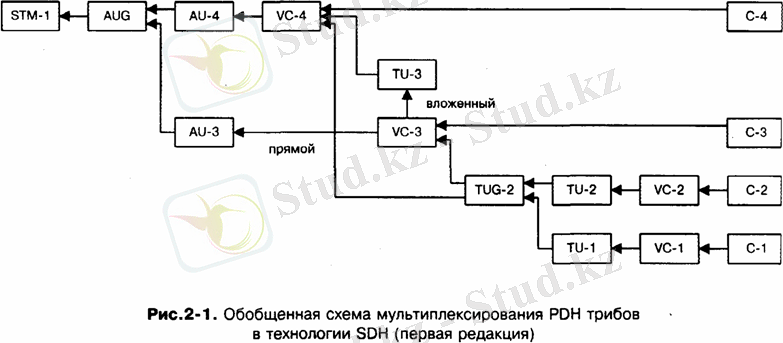

Көрсетілген жалпы принциптерді ескере отырып әзірленген STM-1 модулін қалыптастыру кезінде PDH тайпаларын контейнерлерге инкапсуляциялаудың және оларды кейіннен мультиплексирлеудің стандартты схемасы бастапқыда 2-1-суретте көрсетілген пішінге ие болды [17].
Бұл жалпыланған мультиплексирлеу схемасында келесі іргелі белгілеулер қолданылады: C-n - n деңгейіндегі контейнерлер (n=1,2,3,4); VC-n - n-деңгейінің виртуалды контейнерлері (n=1,2,3,4), TU-n - n-деңгейінің тармақтық бірліктері (n=1,2,3), TUG-n - деңгейдің тармақтық бірліктерінің топтары. n (n= 2,3), AU-n - n деңгейіндегі әкімшілік блоктар (n=3,4); AUG - әкімшілік блоктар тобы және ең соңында, STM-1 - SDH технологиясында қолданылатын синхронды тасымалдау модулі.
C-n контейнерлері кіру арналарының немесе олардың кірістерін қоректендіретін тайпалардың сәйкес сигналдарын инкапсуляциялау (кейіннен беру мақсатында орналастыру) үшін қолданылады. Инкапсуляция сөзі процестің физикалық мағынасына баса назар аударады, ал логикалық тұрғыдан сәйкес тайпаның рамкасының құрылымы оны инкапсуляциялайтын контейнердің құрылымымен салыстырылады. Контейнердің деңгейлері n PDH иерархиясының деңгейлеріне сәйкес келеді, яғни. n=1,2,3,4, ал контейнер өлшемдерінің саны N біріктірілген стандартты қатар мүшелерінің санына тең болуы керек, яғни. 7. Бұл сандар сәйкес келеді, өйткені [13] стандартына сәйкес PDH төртінші деңгейі тек ЕО иерархиясы үшін қол жетімді, яғни. C-4 E4 инкапсулалары және C-1,2,3 контейнерлері AC және ЕО иерархияларының сәйкес тайпаларын инкапсуляциялау үшін әрқайсысы екі ішкі деңгейге бөлінуі керек.
Сонымен, бізде:
- T-p, E-p - стандартты кіру арналары немесе n деңгейіндегі тайпалар (компоненттік сигналдар сигнализаторларының терминологиясында) - жоғарыда келтірілген AC және EU PDH иерархияларының біріктірілген стандартты серияларына сәйкес келетін SDH мультиплексорының кіріс ағындары (немесе кірістері) .
- C-n - деңгейлі контейнер n - T-n тайпаларын қамтитын SDH элементі, яғни. [13] стандартталған PDH иерархиясының сәйкес деңгейінің ақпараттық жүктемесін көтеру; n деңгейлі контейнерлер келесі C-nm ішкі деңгейлі контейнерлерге бөлінеді:
- С-1 - контейнер С-11, инкапсуляциялық тайпа T1=1,5 Мбитс және контейнер С-12, инкапсуляциялық тайпа Е1=2 Мбитс болып бөлінеді;
- C-2 - контейнерге бөлінген С-21 инкапсуляциялық тайпа T2=:6 Мбитс және C-22 контейнері, инкапсуляциялық Trib E2=8 Мбитс;
- С-3 - контейнер С-31, инкапсуляциялық тайпа Е3=34 Мбитс және контейнер С-32, инкапсуляциялық тайпа Т3=45 Мбитс болып бөлінеді;
- C-4-тің төменгі деңгейлі контейнерлері жоқ және E4=140 Мбитс тайпасын инкапсуляциялайды. G.708 стандартының бірінші нұсқасында [17, басылым 1988], C-n контейнерлері PDH тайпаларын ғана емес, сонымен қатар басқа да (ол кезде әлі анықталмаған) кең жолақты сигналдарды инкапсуляциялауға арналған.
2.2.3. Виртуалды контейнерлер және синхронды иерархияның басқа элементтері
Контейнерлерді SDH иерархиясы элементтерінің номенклатурасындағы алғашқы элементтер ретінде қарастыруға болады. Маршруттау тақырыбы контейнерге қосылады (сонымен қатар кейбір маршрут бойынша жіберілетін кез келген пакетке). Нәтижесінде виртуалды контейнерге айналады VC деңгейі n, яғни. VC-n. SDH иерархиялық элементтерінің номенклатурасында келесі виртуалды контейнерлер бар:
- VC-1, VC-2 - төменгі 1 немесе 2 деңгейдегі виртуалды контейнерлер және VC-3, VC-4 - жоғарғы 3 немесе 4 деңгейлердің виртуалды контейнерлері - құрылымы немесе форматы өте қарапайым және SDH элементтері. формуласымен анықталады: RON + PL, мұндағы RON - маршруттау тақырыбы (сигнализаторлар терминологиясында, жол тақырыбы); PL - пайдалы жүктеме.
1, 2, 3 деңгейлерінің VC-1,2,3 виртуалды контейнерлері, сондай-ақ С-1,2,3 контейнерлері nm ішкі деңгейлерінің виртуалды контейнерлеріне бөлінеді, яғни. VC-nm, атап айтқанда:
- VC-1 VC-11 және VC-12 болып бөлінеді;
- VC-2 VC-21 және VC-22 болып бөлінеді;
- VC-3 VC-31 және VC-32 болып бөлінеді.
Логикалық элемент ретінде виртуалды контейнер пішімінің PL және RON өрістері келесідей көрінеді:
- PL - форматы 9xm типті жақтау түріне (9 жол, м баған) сәйкес екі өлшемді құрылымы бар өлшемдері әртүрлі (виртуалды контейнердің түріне байланысты) өріс; бұл өріс сәйкес қабат контейнерлерінен (мысалы, VC-1,2 виртуалды контейнерлері үшін, тиісінше, C-1,2 контейнерлерінен қалыптасады) немесе SDH мультиплексирлеу құрылымының басқа сәйкес элементтерінен (төменде қараңыз) қалыптасады. );
- RON - 9 байттан аспайтын өріс, оның форматы 1xn түріндегі екі өлшемді құрылымы бар (мысалы, формат VC-4 немесе VC-32 үшін 1х9 байт және VC үшін форматы 1х6 байт. -31); бұл өріс әртүрлі мақсаттағы байттардан тұрады (төменде қараңыз).
- TU-n - n деңгейінің тармақтық бірліктері (n=1,2,3) (сигнализаторлар терминологиясындағы суббірліктер) - форматы қарапайым және формуламен анықталатын SDH мультиплексирлеу құрылымының элементтері: PTR + VC, мұндағы PTR - сәйкес виртуалды контейнерге қатысты салалық бірлік индексі (TU-n PTR), мысалы, TU-1 = (TU-1 PTR) + VC-1. n деңгейдегі тайпалық блоктар виртуалды контейнерлер сияқты nm ішкі деңгейлерінің триб блоктарына бөлінеді, яғни. TU-nm, атап айтқанда:
- ТУ-1 ТУ-11 және Ти-12 болып екіге бөлінеді;
- ТУ-2 ТУ-21 және ТУ-22 болып екіге бөлінеді;
- ТУ-3 ТУ-31 және ТУ-32 болып екіге бөлінеді.
- TUG-n - бірнеше ағынды блоктардың мультиплексирленуі нәтижесінде пайда болған n-деңгейдегі салалық блоктар тобы (бастапқыда тек 2-деңгей пайдаланылды, содан кейін 3-деңгей қосылды).
- TUG-2 - 2-деңгейдегі ағынды блоктар тобы - меншікті мультиплексирлеу коэффициенттері бар ТУ-1,2 ағынды блоктарды мультиплексирлеу арқылы құрылған SDH мультиплексирлеу құрылымының элементі; ТУ-2, ТУ-1,2 сияқты, 2 ішкі деңгейге бөлінеді - ТУГ-21 және ТУГ-22.
Ішкі деңгейлердің болуымен байланысты барлық мүмкін нұсқаларды пайдалану нәтижесінде 2-1-суретте көрсетілген жалпыланған схема C-4 контейнеріне қатысты симметриялы егжей-тегжейлі мультиплексирлеу схемасына ашылады (2-2-сурет), ұсынылған. G.709 стандартының бірінші нұсқасы [18, 1988 жылғы редакция]. Мұнда xN мультиплексирлеуші факторларды білдіреді (мысалы, AU-32-ден AUG-ге дейінгі тармақтағы x3 3 әкімшілік бірлік AUG әкімшілік бірліктерінің бір тобына мультиплексирленген (біріктірілген) дегенді білдіреді).
Ол тайпалар үшін кең жолақты ISDN - B-ISDN [44] жоғары жылдамдықты арналары үшін қабылданғандарға сәйкес белгілерді қосымша пайдаланады (Hnm B-ISDN-де әртүрлі типтегі жоғары жылдамдықты арнаны білдіреді - мұны тәртіпте есте сақтау керек. стандарттарда қолданылатын белгілеулер мен индекстерде толығымен шатастырмау):
- H1 - PDH иерархиясының бірінші деңгейіне (немесе бастапқы жылдамдығына) сәйкес келетін жалпыланған арна. Ол иерархияның американдық тармағына сәйкес келетін NI арнасына бөлінеді, яғни. NI = T1 = 1,5 Мбитс, ал иерархияның еуропалық тармағына сәйкес келетін t 2 арнасы, яғни. H12 = E1 = 2 Мбитс.
- H2 - PDH иерархиясының үшінші деңгейіне (немесе үшінші деңгейге) сәйкес келетін жалпыланған арна. Ол ұқсас H21 және H22 болып бөлінеді, мұнда H21 = E3 = 34 Мбит с және H22 = T3 = 45 Мбит с.
- Жіктеуде NC қолданылмайды.
- H4 - төртінші деңгейге (немесе төрттік жылдамдыққа) сәйкес келетін жалпыланған арна
PDH иерархиясы. Ол ішкі деңгейлерге бөлінбейді, яғни. H4 = E4 = 140 Мбитс. Бұл диаграммадан TUG-2 триб блоктарының тобы үшін мультиплекстеу опциялары көрінеді:
- ТУ-21 не бір ТУ-21-ден (нұсқа 1хТУ-21) немесе төрт ТУ-11-ден (нұсқа 4хТУ-11), немесе үш ТУ-12-ден (3хТУ-12 нұсқа) құрастырылады;
- ТУГ-22 дәл осылай қалыптасады: 1хТУ-22 немесе 4хТУ-12, немесе 5хТУ-11. Өз кезегінде, ТУГ-21 және ТУГ-22 шығыстарын 2-2-суреттегі диаграммаға және онда көрсетілген коэффициенттерге сәйкес С-3,4 жоғарғы деңгейлі контейнерлердің пайдалы жүктемесін қалыптастыру үшін мультиплексирлеуге болады. Жоғары деңгейлі виртуалды контейнерлерді құру схемасын енді көрсетуге болады.
- VC-3 - 3-деңгейлік виртуалды контейнер - екі виртуалды контейнерге бөлінген SDH мультиплексирлеу құрылымының элементі: VC-31 және VC-32 - 9x65 байт формат өрістері - VC-31 үшін және 9x85 байт формат өрістері - VC-31 үшін; VC-3 пайдалы жүктемесі бір C-3 контейнерінен (мультиплексирлеу схемасының тікелей нұсқасы) немесе бірнеше TUG-2 топтарын мультиплекстеу арқылы қалыптасады, атап айтқанда:
- VC-31 1xC31 немесе 4xTUG-22, немесе 5xTUG-21 ретінде қалыптасады;
- VC-32 1xC32 немесе 7xTUG-22 ретінде конфигурацияланған.
-VC-4 - 4-деңгейдегі виртуалды контейнер - ішкі деңгейлерге бөлінбеген және 9х261 байт форматты өріс болып табылатын SDH мультиплексирлеу құрылымының элементі; оның пайдалы жүктемесі не С-4 контейнерінен (мультиплексирлеу сұлбасының тікелей нұсқасы), немесе TUG-2 және TU-3 бірнеше топтарын мультиплекстеу арқылы қалыптасады, атап айтқанда: VC-4 1xC4 немесе 4xTU-31 ретінде қалыптасады, немесе 3xTU-32, немесе 21xTUG-21, немесе 16xTUG-22.
VC-3,4 жоғарғы деңгейлерінің виртуалды контейнерлері сәйкес әкімшілік блоктарды жасауға мүмкіндік береді:
-AU-3 - 3 деңгейлі әкімшілік блок - PTR + PL форматындағы SDH мультиплексирлеу құрылымының элементі, AU-31 және AU-32 екі ішкі деңгейлеріне бөлінеді, олардың пайдалы жүктемесі VC виртуалды контейнерінен PL қалыптасады. -31 немесе VC-32, тиісінше;
- PTR - әкімшілік блок көрсеткіші - AU-3 PTR (AU-31 PTR немесе AU-32 PTR) пайдалы жүктеме өрісінің басының мекенжайын анықтайды, атап айтқанда VC-31, VC-32 нәтижесінде біз аламыз:
- AU-31 = AU-31 PTR + VC-31;
- AU-32 = AU-32 PTR -+- VC-32.
- AU-4 :: 4-деңгей әкімшілік блогы - PTR + PL форматындағы SDH мультиплексирлеу құрылымының элементі, ішкі қабаттары жоқ, PTR - әкімшілік блок көрсеткіші - AU-4 PTR (SOH бөлімінің төртінші жолына сәйкес келетін 9х1 байт формат өрісі) STM-N кадрының тақырып өрісі) , пайдалы жүктеме өрісінің басының мекенжайын көрсетеді; PL пайдалы жүктемесі VC-4 виртуалды контейнерінен (мультиплексирлеу схемасының тікелей нұсқасы) немесе басқа ықтимал тәсілдермен мультиплексирлеу нәтижесінде қалыптасады, атап айтқанда: AU-4 1xVC-4 немесе 4xVC-31 ретінде қалыптасады, немесе 3xVC-32, немесе 21xTUG- 21, немесе 16xTUG-22, және шын мәнінде, VC-31,32 және TUG-21,22 беру үшін VC-4 пайдалы жүктеме өрісі пайдаланылады, онда VC- орналастыру кезінде 32 және TUG-22, төрт сол жақ баған (4x9 байт), ал TUG-21 орналастыру кезінде - сегіз баған (8x9 байт),
Соңғы екі SDH элементтері, AUG және STM-1, төменде анықталған.
-AUG - әкімшілік блоктар тобы - G.709 стандартының екінші басылымында [18, басылым 1991] пайда болған SDH мультиплексирлеу құрылымының элементі AU-3,4 әкімшілік блоктарын әртүрлі мультиплексирлеу факторларымен мультиплексирлеу арқылы қалыптасады: AUG 1xAU-4 немесе 4XAU -31, немесе 3xAU-32 ретінде қалыптасады; Содан кейін AUG STM-1 пайдалы жүктемесіне салыстырылады.
-STM-1- синхронды тасымалдау модулі - SDH мультиплексирлеу құрылымының негізгі элементі, келесі пішімге ие: SOH + PL, мұнда SOH - бөлім тақырыбы - 9x9 байт тақырып блогындағы екі өріс (SOH құрылымы төменде қараңыз), PL - AUG әкімшілік блоктар тобынан құрылған пайдалы жүктеме (стандарттың бірінші жарияланымының сызбасында [18, 1988 жылғы басылым], AUG және STM-1 блоктарының орнына тек STM-1 модулі болды. , әртүрлі мультиплексирлеу факторлары бар AU-3,4 мультиплекстеу (AUG блогы қазір не істеп жатыр) және ZONE бөлімінің тақырыбын қосу) арқылы құрылған блок ретінде сипатталған.
STM-1 синхронды тасымалдау модульдері, SDH иерархиясының негізгі мультиплексирлеу схемасына сәйкес, байланыс арнасы арқылы кейіннен жіберу үшін STM-N синхронды тасымалдау модуліне N-мультиплексирленуі мүмкін. Жоғарыда келтірілген түсініктемелерді ескере отырып, SDH иерархиясына батырылған PDH иерархияларының әртүрлі деңгейлері арасындағы өзара әрекеттесу схемасы түсінікті болады.

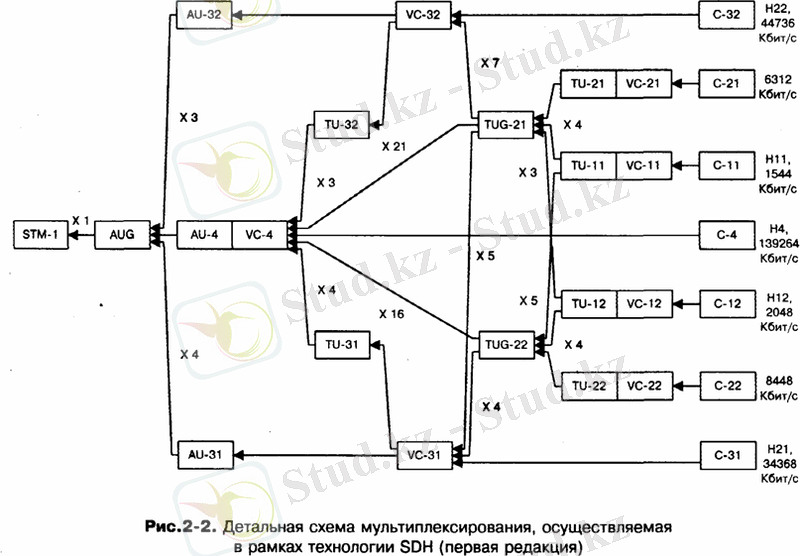

Қарастырылған схема (2-2-сурет) STM-1 қалыптастырудың барлық мүмкін нұсқаларын қамтиды және кірісте барлық стандартты PDH тайпаларына мүмкіндік береді, бірақ бұл мүмкін болатын түзілу жолдарының саны үлкен болғандықтан ғана, өте күрделі. Мысалы, егер осы диаграммада H12 (2 Мбитс) тайпаларынан STM-1 құрудың мүмкін жолдарын қарастырсақ, онда олардың жетеуі болады:
1) H12 - C-12 - VC-12 - TU-12 - TUG-21 - VC-32 - AU-32 - AUG - STM-1
2) H12 - C-12 - VC-12 - TU-12 - TUG-21 - VC-32 - AU-32 - VC-4 - AU-4 - AUG - STM-1
3) H12 - C-12 - VC-12 - TU-12 - TUG-21 - VC-4 - AU-4 - AUG - STM-1
4) H12 - C-12 - VC-12 - TU-12 - TUG-21 - VC-31 - TU-31 - VC-4 - AU-4 - AUG - STM-1
5) H12 - C-12 - VC-12 - TU-12 - TUG-22 - VC-4 - AU-4 - AUG - STM-1
6) H12 - C-12 - VC-12 - TU-12 - TUG-22 - VC-31 - TU-31 - VC-4 - AU-4 - AUG - STM-1
7) H12 - C-12 - VC-12 - TU-12 - TUG-22 - VC-31 - AU-31 - AUG - STM-1
Олардың ішінде (2) және (6) нұсқалары ең күрделі болып табылады. Қалыптастыру процесінің маңызды бөлшектерін егжей-тегжейлі көрсету үшін [27]-де гипотетикалық ретінде қарастырылған 2 Мбитс қол жеткізу арнасы бар SDH терминалды мультиплексорын пайдаланып STM-1 модулін құрудың (6) нұсқасы болды. . Сәйкес логикалық схема мұндай қалыптасудың күрделілігін нақты көрсету үшін 5-суретте дәл сол жерде берілген.
2.2.4. SDH-де жалпыланған ағынды мультиплексирлеу схемасы
Суретте. 2-3-суреттер G.708 стандартында жалпыланған түрде ұсынылған [17, 1993 жылғы басылым] және G.709 стандартында [18, басылым] толығырақ түрде ұсынылған SDH мультиплексирлеу схемасының үшінші басылымын (1993) ұсынады. 1993], ол және осы суретте көрсетілген. Бұл схеманың бірінші басылымның сұлбасынан (2-2-сурет) негізгі айырмашылығы;
- Е2 тайпасының жоқтығы (С-22 контейнерінде көрсетілген) және оған қатысты VC-22 және TU-22 бірліктері (C-21 контейнері, VC-21 виртуалды контейнері және ТУ-21 бірлігі C-2, VC-2 және тиісінше ТУ-2);
- ТУГ-3 блогының пайда болуы және оған ТУГ-2 блогының шығысының тұйықталуы (симметрияның жоғалуы, яғни ТУГ-21 - ВК-4 және ТУГ-22 - ВК-4 қосылыстары);
- ТУ-3-ті VC-3-пен бірге тек филиал үшін асимметриялық пайдалану: C-3 - тайпа E3 T3I (симметриялық схема ТУ-31 ТУ-32 VC-31 VC-32 орнына) және болмауы болмауына байланысты TUG-21 - VC-31 қосылымы арқылы жүзеге асырылатын кросс-мультиплекстеу мүмкіндігі.
Бұл жеңілдетулер қазір E1 тайпаларынан STM-1 құрудың жеті ықтимал тәсілінің екеуі ғана қалды (2 Мбитс):
1) H12 - C-12 - VC-12 - TU-12 - TUG-2 - TUG-3 - VC-4 - AU-4 - AUG - STM-1
2) H12 - C-12 - VC-12 - TU-12 - TUG-2 - VC-3 - AU-3 - AUG - STM-1
Бұл схема екі мультиплексирлеу схемасын біріктіретін жалпы схема болып табылады деп есептегенде, бұл оңайлатулар одан да айқын болады: ETSI Стандарттар Институты ұсынған еуропалық ZON мультиплексирлеу схемасы [45] (2-4-сурет) және американдық SONETSDH мультиплексирлеу схемасы, ол жалпы схемадан оқшаулануы мүмкін және суретте ішкі схема ретінде ұсынылуы мүмкін. 2-5. Бұл екі схема жарамды тайпалар жиынтығынан STM-1 түзілуінде дисперсияның болмауымен ерекшеленеді.
Біз E1 тайпасымен қарастыратын мысал үшін ETSI схемасына сәйкес STM-1 құру нұсқасы (2-4-сурет) келесідей көрінеді:
E1 - C-12 - VC-12 - TU-12 - TUG-2 - TUG-3 - VC-4 - AU-4 - AUG - STM-T7 және SONETSDH схемасы бойынша (2-5-сурет) пішіні бар:
E1 - C-12 - VC-12 - TU-12 - TUG-2 - VC-3 - AU-3 - AUG - STM-1.
Сонымен, бүгінгі күні жалпы SDH мультиплексирлеу схемасы өзінің соңғы формасын алды (2-3-сурет), ITU-T ұсыныстарының ақ қағазы деп аталатын басылымда жазылған. (ITU-T) [18,150] және бұл схеманың еуропалық түсіндірмесі (2-4-сурет) ETSI басылымында жазылған [45]. Бұл сұлбалар мультиплексирлеу процесінде цифрлық тізбектің логикалық түрлендірулерінің егжей-тегжейлерін түсіну үшін жеткілікті формалды, сондықтан ол төменде 2.2.5 бөлімінде толығырақ қарастырылады.
2.2.5. STM-1 модулін қалыптастыру схемасының егжей-тегжейлі мысалы
Көрсетілген ETSI схемасы бойынша қалыптасу процесінің егжей-тегжейлерін көрсету үшін 2.6-суретте E1 тайпалар ағынынан STM-1 модулін құрудың логикалық схемасының мысалы келтірілген (оны есте сақтау керек). физикалық схемада жеке элементтердің орны, мысалы, көрсеткіштер, олардың логикалық схемадағы орнына сәйкес келмейді, сонымен қатар толтырғыштар немесе басқару рөлін атқаратын бірқатар резервтік немесе бекіту элементтері қолданылады. элементтері немесе SDH жақтауының туралау элементтері.
Бұл суретте (R) символы тақырыпты немесе көрсеткішті SDH мультиплексирлеу схемасының басқа элементтеріне біріктіру операциясын (физикалық немесе логикалық қосу) білдіреді, ал символы ішінде көрсетілген сәйкес коэффициентпен мультиплекстеу жұмысын білдіреді.
Схема өздігінен иллюстративті және танымал презентация деңгейінде жеткілікті, бірақ ол әрқашан нақты жүзеге асырылған физикалық өзгерістерді көрсетпейді және тереңірек түсіну үшін кейбір түсініктемелер мен түсініктемелерді қажет етеді.
1-қадам.Мұның бәрі E1 тайпасы тамақтандыратын кіру арнасынан толтырылған С-12 контейнерінің қалыптасуынан басталады. Оның 2,048 Мбитс ағыны, кейінгі пайымдауға ыңғайлы болу үшін, 8 кГц жиілікте циклдік қайталанатын цифрлық 32 байттық реттілік ретінде жақсырақ ұсынылған, яғни. STM-1 кадрдың қайталану жылдамдығымен (бұл дұрыс, 20480008000=256 бит немесе 32 байт екенін ескерсек, сонымен қатар 1.4.3 бөлімін қараңыз).
С-12 қалыптастыру кезінде осы реттілікке туралау биттерін, сондай-ақ басқа бекіту, басқару және орау биттерін қосуға болады (бит блогымен шартты түрде көрсетіледі). C-12 сыйымдылығы 32 байттан жоғары болуы керек екені анық, шын мәнінде, VC-12-ден TU-12-ге түрлендіру режиміне байланысты (төменде қараңыз), ол 34 байттан үлкен немесе оған тең болады. Төмендегі пайымдаудың қарапайымдылығы үшін біз C-12 контейнерінің өлшемін 34 байт деп аламыз.
2-қадамӘрі қарай, бір байттық VC-12 RON бағыттау тақырыбы (V5 деп белгіленеді) негізінен контейнерлік транзиттік статистиканы жинау үшін пайдаланылатын бағыттау ақпараты бар C-12 контейнеріне қосылады. Нәтижесінде 35 байт өлшемі бар виртуалды VC-12 контейнері қалыптасады. ([46]-да С-12 контейнеріне сәйкес келетін 2224 кбитс жылдамдық көрсетілген, ол С-12 кадрының ұзындығы бойынша 34,75 байтты құрайды; осылай болуы мүмкін, егер 4 кадр деп есептесек. VC-12 мультифремді (1-ескертпеді қараңыз) бір байттың тек бір V5 тақырыбы пайдаланылады, ол VC-12 кадры тұрғысынан қосымша тақырыптың орташа 0,25 байтын береді, содан кейін VC-12 виртуалды контейнерінің өлшемі. сонымен қатар 35 байт (34,75 + 0,25 = 35).
3-қадамРесми түрде, VC-12 виртуалды контейнеріне бір байттық TU-12 PTR көрсеткішін қосу оны 36 байт TU-12 трибутарлық блокқа айналдырады (қисынды түрде оны екі өлшемді кесте (матрица) ретінде көрсету ыңғайлырақ немесе соңғы құрылым - STM-1 модулі де 9 жол және 270 баған бар 9х270 байт кадр ретінде ұсынылғанын ескерсек, 9x4 байт кадр).
Ескерту 1.VC-12 виртуалды контейнерін (сонымен қатар VC-11 және VC-2) TU-12 тайпалық бірлігіне (немесе тиісінше ТУ-11 және ТУ-2 бірліктеріне) түрлендіру және кейінгі мультиплекстеу екі схемаға сәйкес жүзеге асырылуы мүмкін. , немесе екі режимде: қалқымалы және бекітілген. Қалқымалы режимнің артықшылығы мынада, ол көрсеткіштерді пайдалануға пайдалы жүктеме өрісіндегі контейнердің шынайы орнын анықтауға мүмкіндік береді, яғни ол контейнерді тасымалдауда белгілі бір асинхронияға мүмкіндік береді және икемді динамикалық туралау құралы болып табылады. контейнердің ол тиелген құрылымдағы орны. Бекітілген режим жоғарғы деңгейлі контейнерлердің пайдалы жүктеме өрісіне триб блоктарының құрылымдық ақпаратының бекітілген синхронды салыстыруын пайдаланады.PTR. Бұл режимнің тиімдірек кейінгі өңдеуге мүмкіндік беретін қарапайым TU-n немесе TUG құрылымының артықшылығы бар. Кемшілігі айқын - контейнерді тасымалдау кезінде кез келген синхрондау алынып тасталады.
Қалқымалы режимді қамтамасыз ету үшін қаңқасында төменгі деңгейлі контейнер (С-11, С-12, С-2) қалқып тұруы мүмкін бірнеше жақтаудан тұратын мультикадр қалыптасады. Мұндай мультифремді құру кезінде саңырауқұлақтарды оның құрылымына салыстырудың үш нұсқасына рұқсат етіледі: асинхронды, бит-синхронды және байт-синхронды (соңғысы тек T1 E1 үшін өңделеді). Дисплей опцияларын желі операторлары орнатады, асинхронды дисплей әдепкі болып табылады. Битті синхронды бөлу байт (октет) құрылымы жоқ сигналдар үшін қолданылады және халықаралық қосылымдар үшін [12] ұсынылмайды. E1 тайпасы үшін байт-синхронды нұсқаның екі нұсқасы бар: біреуі CO-арна сигнализациясы бар PDH тайпасына сәйкес келеді (140 байт TU кадрының 19-шы байты),
Сонымен, VC-12 контейнерлері үшін VC-12 қатарынан төрт кадрдан мультикадр жасалады. Оның қайталау кезеңі 500 мкс және құрама ұзындығы 140 байт, 35 x 4 = 740 (2-7-сурет). Оның бастапқы фазасы жоғарғы деңгейлі контейнердің RON тақырыбындағы жүк орнының индикаторы H4 байты арқылы анықталады. Көп кадрда әрбір кадрдың бір байттық тақырыбы бар, осы тақырыптардың ішінде тек бірінші V5 кадрының тақырыбы ғана пайдаланылады. J2, Z6 және Z7 деп белгіленген тақырыптардың қалған бөлігі ресми түрде сақталған. VC-12n көп кадрлы кадрлардың ішкі құрылымы дисплей опциясына байланысты әр түрлі болады [18].
Бұл мультикадр AU-12 саңырауқұлақ блогын қалыптастырудың негізі болып табылады. Онда әрбір VC-12 кадрының тақырыбының алдында қосымша бір байтты TU-12 PTR көрсеткіші (олар V1, V2, V3 және V4 ретінде белгіленеді) орналастырылған. Нәтиже - қайталану периоды 500 мкс және құрама ұзындығы 144 байт болатын TU-12 мультикадры.
V1 және V2 көрсеткіштер бір жалпы 16-разрядты өрісті құрайды, бит тағайындалуы келесідей (солдан оңға қарай): 1-4 бит (бит N) - жаңа деректер flagNDF (оның қалыпты мәнін IT кері мәніне өзгерту) 1001 жүктің әсерінен туралау өзгергенін хабарлайды, мүмкін ТУ өлшемі); бит 5-6 (бит S) - TU саңырауқұлақ блок түрінің индикаторы (ТУ-12 үшін бұл 10 тізбегі); 7-16 бит (1D биттерінің ауыспалы тізбегі, мұндағы I оң негіздеу биттері, aD - теріс негіздеу биттері) - TU-n PTR индикаторының өзі, TU-12 үшін оның мәні 0-139 диапазонында өзгеруі мүмкін. Бұл көрсеткіш TU-12 мультикадрындағы V2-ден кейінгі бірінші VC-12 кадрының орнын анықтайды (2-7-сурет, төменгі, өріс 0-34). V4 көрсеткіші қосалқы өріс болып табылады және V3 шын мәнінде туралау үшін пайдаланылады.
Туралау бірінші кадрға қатысты жүзеге асырылады және оң болуы мүмкін, онда келесі кадрлар артқа жылжытылады (V3-тен V4-ке), ол үшін V3-тен кейінгі байт пайдаланылады немесе теріс (V4-тен V3-ке дейін) - үшін бұл өріс V3 көрсеткіші пайдаланылады (бұл жағдайда ол деректер өрісі ретінде түсіндіріледі).
Бекітілген режимде ешқандай көрсеткіш пайдаланылмайды және мультикадр құрылмайды. Бұл режим үшін бит-синхронды және байт-синхронды салыстыруларды пайдалануға болады. Сонымен қатар, соңғы опция VC-1 кірісі шығысы бар желілерде қолданылмайды.
Бұл режимде TU-12 бастапқы қайталау периоды 125 мкс және ұзындығы 36 байт кадр ретінде ұсынылған, оның бірінші байтында (R ретінде белгіленген) шартты түрде V1, V2, V3, V4, ал екіншісі (сонымен қатар R) - V5 , J2, Z6, Z7 кескіндері.
4-қадамТУ-12 ағынды блоктарының тізбегі 3:1 байт-мультиплексирлеу нәтижесінде жалпы реттік ұзындығы 108 байт (36х3 = 108) ТУГ-2 трибуттар блоктарының тобына айналады. Логикалық тұрғыдан TUG-2 құрылымы да 9х12 байт кадр ретінде ыңғайлырақ ұсынылған.
Ескерту 2.Шындығында, ТУ-12 ТУГ-2-ге мультиплексирленгенде, ТУ-12 ПТР-лары төмендегі 2-суретте көрсетілгендей кадрдың басында виртуалды контейнерлерден бөлек орналасады. 2-9.
5-қадамTUG-2 тізбегі қайталанатын 7:1 байт-мультиплексирлеуге ұшырайды, нәтижесінде TUG-3 триб блоктарының тобы қалыптасады - кадрға сәйкес ұзындығы 756 байт (108х7 = 756) кадр. 9x84 байт.
Ескерту 3.Іс жүзінде TUG-3 9х86 кадрға сәйкес келеді, оның басында екі баған (2x9 байт) қосылады (2-8-сурет), нөлдік көрсеткішті көрсету өрісінен - NPI және бекітілген бос өрістен (толтырғыш) тұрады. - Ф.С. Нәтижесінде TUG-3 түзілу формуласы келесі пішінді алады: TUG-3 = 7 x TUG-2 + NPI + FStug-3, мұнда TUG-3 индексі әртүрлі құрылымдарда қолданылатын ТҚ ажырату үшін қолданылады. Сонымен, TUG-3 кадрының ұзындығы 774 байт (7х108+3+15=774), бұл 9х86 байт кадрына сәйкес келеді. Мультиплексирлеу процедурасы 2-8-суретте, ал TUG-3 қалыптастыру схемасы суретте анық көрсетілген. 2-9.
6-қадамАлынған реттілік қайтадан 3:1 байт-мультиплексирленеді, нәтижесінде жалпы ұзындығы 2322 байт (774x3 = 2322) болатын TUG-3 блоктарының тізбегі пайда болады.
7-қадамVC-4 жоғары деңгейлі виртуалды контейнері алынған реттілікке (2-6-суреттегі диаграммаға сәйкес) 9 байт POK бағыттау тақырыбын қосу нәтижесінде қалыптасады, ол 2331 байт кадрға әкеледі ( 2322+9 = 2331).
Ескерту 4.шын мәнінде VC-4 9х261 кадрға сәйкес келеді, оның құрылымы POH бір бағанынан (1х9 байт), бекітілген бос өрістің FS екі бағанынан және мультиплексирлеу нәтижесінде алынған үш TUG-3 блогынан тұрады. Нәтижесінде VC-4 түзілу формуласы келесі пішінді алады: VC-4 = 3 x TUG-3 + popvc-4 + FSvc-4. Осылайша, VC-4 тізбегінің ұзындығы 2349 байт (3x774+9+2x9=2349), ол 9х261 байт фреймге сәйкес келеді.
8-қадамСоңғы кезеңде синхронды тасымалдау модулі қалыптасады
STM-1. Бұл жағдайда AU-4 алдымен SOH-да орналасқан (төменде қараңыз) ұзындығы 9 байт AU-4 PTR көрсеткішін, содан кейін формальды, осы нақты жағдайда мультиплексирлеу арқылы AUG әкімшілік блоктар тобын қосу арқылы қалыптасады. 1: 1 AU- 4. AUG тобына SOH секция тақырыбы қосылады, ол екі бөліктен тұрады: R30H регенератор секциясының тақырыбы (формат 3х9 байт) және MSOH мультиплекс бөлімінің тақырыбы (формат 5х9 байт), соңында STM синхронды тасымалдау модулін қалыптастырады. -1, ұзындығы 2430 байт кадр ретінде немесе 8 кГц қайталау жиілігінде 155,52 Мбитс жіберу жылдамдығына сәйкес келетін 9 x 270 байт кадр ретінде ұсынылған.
Сонымен, қарастырылған мысалдың нәтижелерін қорытындылайтын болсақ, ET3I стандарты (символдық (жоғарғы) нұсқа және сандық (төменгі) нұсқа) бойынша мультиплексирлеу схемасында E1 разрядтық ағынын түрлендірудің келесі соңғы формуласын аламыз, мұнда мәндер байтпен берілген):
Бұл формулалар дәлірек, дегенмен аз көрнекі (2-6-суреттермен салыстырғанда) қалыптастыру процедурасының жалпыланған алгоритмі ретінде ұсынылуы мүмкін ZTM-1 ... жалғасы
Санат: SDH синхронды цифрлық иерархиясы (SDH)
2.1. Синхронды цифрлық желілер
2.2. Синхронды SDH иерархиясын құру ерекшеліктері
2.2.1. Синхронды иерархияны құрудың жалпы ерекшеліктері
2.2.2. SDH-де жалпыланған ағынды мультиплексирлеу схемасы
2.2.3. Виртуалды контейнерлер және синхронды иерархияның басқа элементтері
2.2.4. SDH-де жалпыланған ағынды мультиплексирлеу схемасы
2.2.5. STM-1 модулін қалыптастыру схемасының егжей-тегжейлі мысалы
2.2.6. ETSI схемасы бойынша STM-1 модулін құрастырудың басқа нұсқалары
2.2.7. STM-N модульдерін құрастыру
2.2.8. STM-N жақтауларының құрылымы
2.2.9. STM-N кадр тақырыбының құрылымы
2.3. SDH желілерінің функционалдық модульдері
2.3.1. SDH желілерінің функционалдық міндеттері мен модульдері
2.3.2. Мультиплексорлар
2.3.3. Хабтар
2.3.4. Регенераторлар
2.3.5. Коммутаторлар
2.3.6. Коммутатор орындайтын функциялар
2.3.7. SDH желілерінің өзара қосылу әдістері және өзара жұмысы
2.4. SDH желілерінің топологиясы
2.4.1. Нүктеден нүктеге топологиясы
2.4.2. Топология сериялық желі тізбегі
2.4.3. Хаб функциясын жүзеге асыратын жұлдыз топологиясы
2.4.4. сақина топологиясы
2.5. Синхронды ағындарды қорғаудың функционалдық әдістері
2.6. SDH желілерінің архитектурасы
2.6.1. Радиалды сақина архитектурасы
2.6.2. Сақинадан сақинаға архитектурасы
2.6.3. Қалааралық желіге арналған сызықтық архитектура
2.6.4. Жалпы тармақталу желінің архитектурасы
2.7. SDH желілерінің функционалды блоктарын аппараттық жүзеге асыру
2.7.1. Синхронды мультиплексорлардың схемасын жүзеге асыру және сипаттамалары
2.7.1.1. STM-1 мультиплексорларын енгізу
2.7.1.2. STM-4 мультиплексорларын енгізу
2.7.1.3. STM-416 мультиплексорларын енгізу
2.7.2. SDH желілік жабдықтың аппараттық іске асырылуына шолу
2.7.2.1. Жабдықтың техникалық сипаттамалары
2.7.2.2. Жаңа технологиялық шешімдер
2.7.2.3. Өндіріс кәсіпорындарының SDH жабдықтарының номенклатурасы
2.7.3. SDH желісін есептеудің практикалық мысалы
2.8. Радиорелелік сызықтық SDH жүйелерін жүзеге асыру ерекшеліктері
2.9. G.703 интерфейсі
2.9.1. G.703 интерфейсінің физикалық және электрлік сипаттамалары
2.9.2. G.703 интерфейсін енгізу
2.9.3. G.703 желісін пайдаланушы жабдығына қосу
2.1. Синхронды цифрлық желілер
Синхронды SONETSDH желілік технологиялары пайда болғанға дейін жобаланған және енгізілген цифрлық желілер негізінен асинхронды жүйелер болды, өйткені олар орталық анықтамалық көзден сыртқы сағатты пайдаланбады. Оларда биттердің жоғалуы (немесе олардың нақты локализациясының мүмкін еместігі) ақпараттың жоғалуына ғана емес, сонымен қатар синхронизацияның бұзылуына әкелді. Желінің қабылдау соңында, мысалы, жергілікті желілерде жасалған сияқты, жоғалған фрагментті қайта жіберу арқылы синхрондауды қалпына келтіруді бастаудан гөрі, қате қабылданған кадрларды тастау оңайырақ болды. Бұл көрсетілген ақпарат мәңгілікке жоғалады дегенді білдіреді.
Тәжірибе көрсеткендей, жергілікті таймерлер нақты тасымалдау жылдамдығынан айтарлықтай ауытқуды бере алады. [43], мысалы, DS3 сигналдары үшін (44,736 Мбитс) әртүрлі көздерден мұндай ауытқу 1789 битс жетуі мүмкін екендігі көрсетілген.
Синхронды желілерде барлық жергілікті таймерлердің орташа жиілігі бірдей (синхронды) немесе орталық таймерді (көзді) пайдалану себебінен синхрондыға жақын (плезиохронды) болады.
кем дегенде 10" дәлдігімен (бұл DS3-ке 0,045 битс ретті жылдамдықтың ықтимал ауытқуын береді). Бұл жағдайда кадрды немесе көп кадрды туралау қажеттілігі соншалықты өткір емес, ал туралау ауқымы әлдеқайда тар.
Сонымен қатар, ағынның белгілі бір фрагментін таңдау жағдайы (мысалы, DS1 немесе E1 арнасы), егер сіз оны инкапсуляциялайтын кадрдың құрылымында осы фрагменттің басына көрсеткіштер енгізсеңіз, жеңілдетіледі. Көрсеткіштерді пайдалану (компьютерлік әлем сияқты ескі әдіс) хост контейнерінің ішкі құрылымын икемді орналастыруға мүмкіндік береді. Көрсеткіштерді кейбір буферде (кадр немесе көп кадрлы тақырып) сақтау және оларды қателерді түзету кодтарымен қосымша қорғау желі арқылы берілетін пайдалы жүктеменің ішкі құрылымын локализациялаудың өте сенімді жүйесін алуға мүмкіндік береді (кадр, мультифрем немесе контейнер).
Бұл пайымдаулар синхронды желілердің асинхронды желілерге қарағанда бірқатар артықшылықтары бар екенін көрсетеді, олардың негізгілері мыналар:
- желіні жеңілдету,синхронды желіде STM- кадрынан (немесе кадрынан) E1 сигналын (2 Мбитс) тікелей шығаруға (немесе енгізуге) мүмкіндік беретін бір енгізу-шығару мультиплексорының (төменде қараңыз) болуына байланысты. 1 (155 Мбитс), PDH мультиплексорларының тұтас гирляндиясын ауыстырады (1-12-суретті қараңыз), бұл жабдықты (оның бағасы мен номенклатурасын) ғана емес, сонымен қатар тұру, қуат және техникалық қызмет көрсету үшін қажетті жерде үнемдеуді қамтамасыз етеді. ;
- желінің сенімділігі және өзін-өзі сауықтыру;біріншіден, желіде трансмиссияға іс жүзінде электромагниттік кедергілер әсер етпейтін талшықты-оптикалық кабельдер (ФОК) қолданылғандықтан, екіншіден, архитектурасы мен икемді желіні басқару екі мүмкіндік беретін қорғалған жұмыс режимін пайдалануға мүмкіндік береді. олардың біреуінің зақымдануы кезінде дерлік лездік ауысумен, сондай-ақ осы желілерді өзін-өзі сауықтыруға мүмкіндік беретін зақымдалған желі түйінін айналып өтетін альтернативті сигнал тарату жолдары;
- желіні басқару икемділігі,жеткілікті кең жолақты басқару арналарының үлкен санының және желі мен элементтерді басқару деңгейлері бар компьютерлік иерархиялық басқару жүйесінің болуына, сондай-ақ арналарды динамикалық қайта конфигурациялау мен жинауды қоса алғанда бір орталықтан желіні автоматты қашықтан басқару мүмкіндігіне байланысты желінің жұмыс істеуі туралы статистикалық мәліметтер;
- сұраныс бойынша өткізу қабілеттілігін бөлу -бұрын алдын ала келісілген (мысалы, бірнеше күн бұрын) келісім бойынша ғана ұсынылатын қызмет (мысалы, бейнеконференция кезінде қажетті арнаны шығару) енді басқа (кең жолақты) арнаға ауысу арқылы секундтарда ұсынылуы мүмкін;
- кез келген графикті тасымалдаудың мөлдірлігі -виртуалды контейнерлердің басқа технологиялармен, соның ішінде соңғы Frame Relay, ISDN және ATM технологияларымен жасалған трафикті тасымалдау үшін пайдаланылуы;
- қолданудың әмбебаптығы -технологияны жаһандық желілерді немесе мыңдаған арналарды 40 Гбитс жылдамдықпен тарататын ғаламдық магистральды құру үшін де, ондаған жергілікті желілерді біріктіретін ықшам сақиналы корпоративтік желі үшін де пайдалануға болады;
- қуатты кеңейтудің қарапайымдылығы - жабдықты орналастыруға арналған әмбебап тірекпен иерархияның келесі жоғары жылдамдығына көшу функционалдық блоктардың бір тобын алып тастау және жаңа (жоғары жылдамдыққа арналған) блоктар тобын енгізу арқылы ғана жүзеге асырылуы мүмкін.
2.2. Синхронды SDH иерархиясын құру ерекшеліктері
2.2.1. Синхронды иерархияны құрудың жалпы ерекшеліктері
Синхронды цифрлық SDH иерархиясын құрудың жалпы ерекшеліктерін қарастырыңыз. SDH желілерінің PDH желілеріне қарағанда айқын артықшылықтарына қарамастан, егер олар PDH стандарттарының үздіксіздігін және қолдауын қамтамасыз етпесе, олар соншалықты табысты болмас еді. Жоғарыда атап өткеніміздей, SONET технологиясының дамуы кезінде американдықтың сабақтастығы, ал SDH дамуы кезінде еуропалық PDH иерархиялары қамтамасыз етілді. Соңғы SONETSDH стандарттары осы иерархияның екеуіне де қолдау көрсетті. Бұл желіге кіру жүзеге асырылатын SONETSDH желілерінің терминалдық мультиплексорлары мен кірісшығыс мультиплексорлары тек жіберу жылдамдығы сәйкес келетін кіріс арналарын немесе кіру арналарын ғана қолдауға арналғанынан көрінді. PDH американдық және еуропалық иерархияларының біріктірілген стандартты диапазонына, атап айтқанда: 1,5, 2, 6, 8, 34, 45, 140 Мбитс.
Сонымен, SDH иерархиясының бірінші ерекшелігі кіру арнасының кіріс сигналдары ретінде тек PDH және SDH тайпаларын қолдау болып табылады.
Тағы бір ерекшелігі - жақтау құрылымын қалыптастыру процедурасы.
Екі ереже жалпы болып табылады: құрылымдар иерархиясы болған жағдайда төменгі деңгейдегі құрылымдардан жоғары деңгейлі құрылым салынуы мүмкін, бір деңгейдегі бірнеше құрылымдар тағы бір жалпы құрылымға біріктірілуі мүмкін. Қалған ережелер технологияның ерекшеліктерін көрсетеді. Мысалы, қол жеткізу мультиплексорының кірісінде бізде PDH тайпалары бар, олар енгізу-шығару мультиплексері арқылы дұрыс жерде оңай енгізілуі және шығарылуы үшін кадр қабығына оралуы керек. Ол үшін кадрдың өзін стандартты өлшемдегі контейнер ретінде көрсету жеткілікті (желі синхронизміне байланысты оның өлшемдері өзгермеуі керек), оның ілеспе құжаттамасы бар - барлық өрістер-параметрлері бар тақырып. контейнерді басқару және бағыттау үшін қажет және пайдалы жүкті орналастыру үшін ішкі сыйымдылық,
Бұл әдісті жүзеге асыру үшін тайпаның буып-түюі болатын ыдыс ұғымын қолдану ұсынылды. Стандартты өлшем бойынша контейнерлер PDH деңгейіне сәйкес 4 деңгейге бөлінеді. Контейнердің өтуі туралы статистиканы жинауға арналған бақылау ақпараты бар жапсырма контейнерге жапсырылуы керек. Бұл белгі бар контейнер ақпаратты тасымалдау үшін пайдаланылады, яғни. физикалық объект емес, логикалық болып табылады, сондықтан оны виртуалды контейнер деп атайды.
Сонымен, SDH иерархиясының екінші ерекшелігі - тайпалар стандартты таңбаланған контейнерлерге салынуы керек, олардың өлшемдері PDH иерархиясындағы тайпа деңгейімен анықталады.
Виртуалды контейнерлерді екі түрлі жолмен топтастыруға болады. Төменгі қабаттағы контейнерлер, мысалы, мультиплекстендірілуі мүмкін (яғни, бір-біріне жинақталады) және жоғарғы қабаттағы (яғни үлкенірек) контейнерлердің пайдалы жүктемесі ретінде пайдаланылуы мүмкін, бұл өз кезегінде жоғарғы қабаттың (ең үлкен) контейнердің пайдалы жүктемесі ретінде қызмет етеді. өлшемі) - STM- 1 кадр.
Мұндай топтастыру қатаң синхронды схема бойынша жүзеге асырылуы мүмкін, онда жүкті орналастыруға арналған өрістегі жеке контейнердің орны қатаң бекітілген. Екінші жағынан, жаңа (үлкенірек) көп кадрлы түзілімдер бірнеше кадрдан тұруы мүмкін.
Жақтауды құрайтын контейнерлер түріндегі ықтимал айырмашылықтарға және жақтауды тиеу процесінде күтпеген уақыт кідірістеріне байланысты, көп жақтау ішіндегі контейнерлердің орны, нақты айтқанда, бекітілмеуі мүмкін, бұл жұмыс кезінде қатеге әкелуі мүмкін. желідегі синхронизацияның жалпы тұрақсыздығын ескере отырып, контейнердің кірісі шығысы. Бұл фактіні жою үшін пайдалы жүктеме үшін сақталған өріс картасында виртуалды контейнер басының нақты мекенжайын қамтитын әрбір виртуалды контейнер үшін көрсеткіш орнатылады. Көрсеткіш контейнерге белгілі бір еркіндік дәрежесін береді, яғни. күтпеген уақытша ауытқулардың әсерінен жүзу мүмкіндігі, бірақ сонымен бірге оның жоғалып кетпеуіне кепілдік береді.
Сонымен, SDH иерархиясының үшінші ерекшелігі - виртуалды контейнердің позициясын синхронизмді өңдеу фактісі мен пайдалы жүктеме өрісі ішіндегі контейнер жағдайының ықтимал өзгеруі арасындағы қайшылықты жоюға мүмкіндік беретін көрсеткіштер арқылы анықтауға болады.
Контейнерлердің өлшемдері әртүрлі және жоғарғы деңгейлердегі контейнерлердің сыйымдылығы айтарлықтай үлкен болғанымен, ол әлі де жеткіліксіз болып шығуы мүмкін немесе бірнеше шағын контейнерлерді (оның ішінде бөлшек бөлігі бар) бөлуге жақсырақ. жүктеу. Бұл үшін SDH технологиясы контейнерлерді біріктіру немесе біріктіру мүмкіндігін қарастырады (бір құрылымға бірнеше контейнерлерді біріктіру, сигнал берушілер арқылы байланыстыру деп аталады). Көп бөлікті контейнер негізгі контейнерден сәйкес көрсеткішпен ерекшеленеді және (жүкті орналастыру тұрғысынан) бір үлкен контейнер ретінде қарастырылады. Бұл мүмкіндік, бір жағынан, контейнерлердің қолданыстағы ассортиментін пайдалануды оңтайландыруға мүмкіндік береді, екінші жағынан, технологияны оны әзірлеу кезінде белгісіз жүктердің жаңа түрлеріне бейімдеуді жеңілдетеді.
Сонымен, SDK иерархиясының төртінші ерекшелігі - бірдей деңгейдегі бірнеше контейнерлерді бір-бірімен тізбектеп, стандартты емес пайдалы жүктемені орналастыру үшін пайдаланылатын бір іргелес контейнер ретінде қарастыруға болады.
Бесінші мүмкіндікSDH иерархиясы ол 9x9 = 81 байт өлшемі бар жеке (жергілікті желілерде пакеттік өңдеу технологиялары үшін қалыпты) тақырып өрісін қалыптастыруды қамтамасыз етеді. Жалпы тақырыптың кептелуі шағын және тек 3,33% құраса да, ол қажетті бақылау және бақылау ақпаратын орналастыруға және қажетті ішкі (қызметтік) деректерді беру арналарын ұйымдастыру үшін кейбір байттарды бөлуге жеткілікті үлкен. Фрейм құрылымындағы әрбір байттың берілуі 64 кбитс жылдамдықтағы деректер ағынына эквивалентті екенін ескерсек, көрсетілген тақырыптың берілуі 5,184 Мбитс эквивалентті сервистік ақпарат ағынын ұйымдастыруға сәйкес келеді.
Әрине, кез келген иерархияны құру кезінде не осы иерархияның стандартты жылдамдықтарының қатары, не оны құру ережесі және қатардың бірінші (генерациялайтын) мүшесі анықталуы керек. Егер PDH үшін DSO (64 кбитс) мәні өте қарапайым есептелсе, SDH үшін қатардың бірінші мүшесінің мәнін кадр құрылымы мен оның өлшемін анықтағаннан кейін ғана алуға болады. Логикалық пайымдау схемасы өте қарапайым. Біріншіден, оның пайдалы жүктеме өрісі 140 Мбитс тайпалық инкапсуляциядан құрылған VC-4 ең үлкен виртуалды контейнерін орналастыру керек болды. Екіншіден, оның өлшемі: 9x261=2349 байт және STM-1 пайдалы жүктеме өрісінің өлшемін анықтады, ал оған тақырып өрісін қосу STM-1 синхронды тасымалдау модулінің өлшемін анықтады:
9x261 + 9x9=9x270=2430 байт немесе 2430x8=19440 бит, бұл 8000 Гц қайталау жиілігінде SDH иерархиясы үшін серияның генерациялаушы мүшесін анықтауға мүмкіндік береді: 19440x8000=155,52 Мбсек.
2.2.2. SDH-де жалпыланған ағынды мультиплексирлеу схемасы
Көрсетілген жалпы принциптерді ескере отырып әзірленген STM-1 модулін қалыптастыру кезінде PDH тайпаларын контейнерлерге инкапсуляциялаудың және оларды кейіннен мультиплексирлеудің стандартты схемасы бастапқыда 2-1-суретте көрсетілген пішінге ие болды [17].
Бұл жалпыланған мультиплексирлеу схемасында келесі іргелі белгілеулер қолданылады: C-n - n деңгейіндегі контейнерлер (n=1,2,3,4); VC-n - n-деңгейінің виртуалды контейнерлері (n=1,2,3,4), TU-n - n-деңгейінің тармақтық бірліктері (n=1,2,3), TUG-n - деңгейдің тармақтық бірліктерінің топтары. n (n= 2,3), AU-n - n деңгейіндегі әкімшілік блоктар (n=3,4); AUG - әкімшілік блоктар тобы және ең соңында, STM-1 - SDH технологиясында қолданылатын синхронды тасымалдау модулі.
C-n контейнерлері кіру арналарының немесе олардың кірістерін қоректендіретін тайпалардың сәйкес сигналдарын инкапсуляциялау (кейіннен беру мақсатында орналастыру) үшін қолданылады. Инкапсуляция сөзі процестің физикалық мағынасына баса назар аударады, ал логикалық тұрғыдан сәйкес тайпаның рамкасының құрылымы оны инкапсуляциялайтын контейнердің құрылымымен салыстырылады. Контейнердің деңгейлері n PDH иерархиясының деңгейлеріне сәйкес келеді, яғни. n=1,2,3,4, ал контейнер өлшемдерінің саны N біріктірілген стандартты қатар мүшелерінің санына тең болуы керек, яғни. 7. Бұл сандар сәйкес келеді, өйткені [13] стандартына сәйкес PDH төртінші деңгейі тек ЕО иерархиясы үшін қол жетімді, яғни. C-4 E4 инкапсулалары және C-1,2,3 контейнерлері AC және ЕО иерархияларының сәйкес тайпаларын инкапсуляциялау үшін әрқайсысы екі ішкі деңгейге бөлінуі керек.
Сонымен, бізде:
- T-p, E-p - стандартты кіру арналары немесе n деңгейіндегі тайпалар (компоненттік сигналдар сигнализаторларының терминологиясында) - жоғарыда келтірілген AC және EU PDH иерархияларының біріктірілген стандартты серияларына сәйкес келетін SDH мультиплексорының кіріс ағындары (немесе кірістері) .
- C-n - деңгейлі контейнер n - T-n тайпаларын қамтитын SDH элементі, яғни. [13] стандартталған PDH иерархиясының сәйкес деңгейінің ақпараттық жүктемесін көтеру; n деңгейлі контейнерлер келесі C-nm ішкі деңгейлі контейнерлерге бөлінеді:
- С-1 - контейнер С-11, инкапсуляциялық тайпа T1=1,5 Мбитс және контейнер С-12, инкапсуляциялық тайпа Е1=2 Мбитс болып бөлінеді;
- C-2 - контейнерге бөлінген С-21 инкапсуляциялық тайпа T2=:6 Мбитс және C-22 контейнері, инкапсуляциялық Trib E2=8 Мбитс;
- С-3 - контейнер С-31, инкапсуляциялық тайпа Е3=34 Мбитс және контейнер С-32, инкапсуляциялық тайпа Т3=45 Мбитс болып бөлінеді;
- C-4-тің төменгі деңгейлі контейнерлері жоқ және E4=140 Мбитс тайпасын инкапсуляциялайды. G.708 стандартының бірінші нұсқасында [17, басылым 1988], C-n контейнерлері PDH тайпаларын ғана емес, сонымен қатар басқа да (ол кезде әлі анықталмаған) кең жолақты сигналдарды инкапсуляциялауға арналған.
2.2.3. Виртуалды контейнерлер және синхронды иерархияның басқа элементтері
Контейнерлерді SDH иерархиясы элементтерінің номенклатурасындағы алғашқы элементтер ретінде қарастыруға болады. Маршруттау тақырыбы контейнерге қосылады (сонымен қатар кейбір маршрут бойынша жіберілетін кез келген пакетке). Нәтижесінде виртуалды контейнерге айналады VC деңгейі n, яғни. VC-n. SDH иерархиялық элементтерінің номенклатурасында келесі виртуалды контейнерлер бар:
- VC-1, VC-2 - төменгі 1 немесе 2 деңгейдегі виртуалды контейнерлер және VC-3, VC-4 - жоғарғы 3 немесе 4 деңгейлердің виртуалды контейнерлері - құрылымы немесе форматы өте қарапайым және SDH элементтері. формуласымен анықталады: RON + PL, мұндағы RON - маршруттау тақырыбы (сигнализаторлар терминологиясында, жол тақырыбы); PL - пайдалы жүктеме.
1, 2, 3 деңгейлерінің VC-1,2,3 виртуалды контейнерлері, сондай-ақ С-1,2,3 контейнерлері nm ішкі деңгейлерінің виртуалды контейнерлеріне бөлінеді, яғни. VC-nm, атап айтқанда:
- VC-1 VC-11 және VC-12 болып бөлінеді;
- VC-2 VC-21 және VC-22 болып бөлінеді;
- VC-3 VC-31 және VC-32 болып бөлінеді.
Логикалық элемент ретінде виртуалды контейнер пішімінің PL және RON өрістері келесідей көрінеді:
- PL - форматы 9xm типті жақтау түріне (9 жол, м баған) сәйкес екі өлшемді құрылымы бар өлшемдері әртүрлі (виртуалды контейнердің түріне байланысты) өріс; бұл өріс сәйкес қабат контейнерлерінен (мысалы, VC-1,2 виртуалды контейнерлері үшін, тиісінше, C-1,2 контейнерлерінен қалыптасады) немесе SDH мультиплексирлеу құрылымының басқа сәйкес элементтерінен (төменде қараңыз) қалыптасады. );
- RON - 9 байттан аспайтын өріс, оның форматы 1xn түріндегі екі өлшемді құрылымы бар (мысалы, формат VC-4 немесе VC-32 үшін 1х9 байт және VC үшін форматы 1х6 байт. -31); бұл өріс әртүрлі мақсаттағы байттардан тұрады (төменде қараңыз).
- TU-n - n деңгейінің тармақтық бірліктері (n=1,2,3) (сигнализаторлар терминологиясындағы суббірліктер) - форматы қарапайым және формуламен анықталатын SDH мультиплексирлеу құрылымының элементтері: PTR + VC, мұндағы PTR - сәйкес виртуалды контейнерге қатысты салалық бірлік индексі (TU-n PTR), мысалы, TU-1 = (TU-1 PTR) + VC-1. n деңгейдегі тайпалық блоктар виртуалды контейнерлер сияқты nm ішкі деңгейлерінің триб блоктарына бөлінеді, яғни. TU-nm, атап айтқанда:
- ТУ-1 ТУ-11 және Ти-12 болып екіге бөлінеді;
- ТУ-2 ТУ-21 және ТУ-22 болып екіге бөлінеді;
- ТУ-3 ТУ-31 және ТУ-32 болып екіге бөлінеді.
- TUG-n - бірнеше ағынды блоктардың мультиплексирленуі нәтижесінде пайда болған n-деңгейдегі салалық блоктар тобы (бастапқыда тек 2-деңгей пайдаланылды, содан кейін 3-деңгей қосылды).
- TUG-2 - 2-деңгейдегі ағынды блоктар тобы - меншікті мультиплексирлеу коэффициенттері бар ТУ-1,2 ағынды блоктарды мультиплексирлеу арқылы құрылған SDH мультиплексирлеу құрылымының элементі; ТУ-2, ТУ-1,2 сияқты, 2 ішкі деңгейге бөлінеді - ТУГ-21 және ТУГ-22.
Ішкі деңгейлердің болуымен байланысты барлық мүмкін нұсқаларды пайдалану нәтижесінде 2-1-суретте көрсетілген жалпыланған схема C-4 контейнеріне қатысты симметриялы егжей-тегжейлі мультиплексирлеу схемасына ашылады (2-2-сурет), ұсынылған. G.709 стандартының бірінші нұсқасы [18, 1988 жылғы редакция]. Мұнда xN мультиплексирлеуші факторларды білдіреді (мысалы, AU-32-ден AUG-ге дейінгі тармақтағы x3 3 әкімшілік бірлік AUG әкімшілік бірліктерінің бір тобына мультиплексирленген (біріктірілген) дегенді білдіреді).
Ол тайпалар үшін кең жолақты ISDN - B-ISDN [44] жоғары жылдамдықты арналары үшін қабылданғандарға сәйкес белгілерді қосымша пайдаланады (Hnm B-ISDN-де әртүрлі типтегі жоғары жылдамдықты арнаны білдіреді - мұны тәртіпте есте сақтау керек. стандарттарда қолданылатын белгілеулер мен индекстерде толығымен шатастырмау):
- H1 - PDH иерархиясының бірінші деңгейіне (немесе бастапқы жылдамдығына) сәйкес келетін жалпыланған арна. Ол иерархияның американдық тармағына сәйкес келетін NI арнасына бөлінеді, яғни. NI = T1 = 1,5 Мбитс, ал иерархияның еуропалық тармағына сәйкес келетін t 2 арнасы, яғни. H12 = E1 = 2 Мбитс.
- H2 - PDH иерархиясының үшінші деңгейіне (немесе үшінші деңгейге) сәйкес келетін жалпыланған арна. Ол ұқсас H21 және H22 болып бөлінеді, мұнда H21 = E3 = 34 Мбит с және H22 = T3 = 45 Мбит с.
- Жіктеуде NC қолданылмайды.
- H4 - төртінші деңгейге (немесе төрттік жылдамдыққа) сәйкес келетін жалпыланған арна
PDH иерархиясы. Ол ішкі деңгейлерге бөлінбейді, яғни. H4 = E4 = 140 Мбитс. Бұл диаграммадан TUG-2 триб блоктарының тобы үшін мультиплекстеу опциялары көрінеді:
- ТУ-21 не бір ТУ-21-ден (нұсқа 1хТУ-21) немесе төрт ТУ-11-ден (нұсқа 4хТУ-11), немесе үш ТУ-12-ден (3хТУ-12 нұсқа) құрастырылады;
- ТУГ-22 дәл осылай қалыптасады: 1хТУ-22 немесе 4хТУ-12, немесе 5хТУ-11. Өз кезегінде, ТУГ-21 және ТУГ-22 шығыстарын 2-2-суреттегі диаграммаға және онда көрсетілген коэффициенттерге сәйкес С-3,4 жоғарғы деңгейлі контейнерлердің пайдалы жүктемесін қалыптастыру үшін мультиплексирлеуге болады. Жоғары деңгейлі виртуалды контейнерлерді құру схемасын енді көрсетуге болады.
- VC-3 - 3-деңгейлік виртуалды контейнер - екі виртуалды контейнерге бөлінген SDH мультиплексирлеу құрылымының элементі: VC-31 және VC-32 - 9x65 байт формат өрістері - VC-31 үшін және 9x85 байт формат өрістері - VC-31 үшін; VC-3 пайдалы жүктемесі бір C-3 контейнерінен (мультиплексирлеу схемасының тікелей нұсқасы) немесе бірнеше TUG-2 топтарын мультиплекстеу арқылы қалыптасады, атап айтқанда:
- VC-31 1xC31 немесе 4xTUG-22, немесе 5xTUG-21 ретінде қалыптасады;
- VC-32 1xC32 немесе 7xTUG-22 ретінде конфигурацияланған.
-VC-4 - 4-деңгейдегі виртуалды контейнер - ішкі деңгейлерге бөлінбеген және 9х261 байт форматты өріс болып табылатын SDH мультиплексирлеу құрылымының элементі; оның пайдалы жүктемесі не С-4 контейнерінен (мультиплексирлеу сұлбасының тікелей нұсқасы), немесе TUG-2 және TU-3 бірнеше топтарын мультиплекстеу арқылы қалыптасады, атап айтқанда: VC-4 1xC4 немесе 4xTU-31 ретінде қалыптасады, немесе 3xTU-32, немесе 21xTUG-21, немесе 16xTUG-22.
VC-3,4 жоғарғы деңгейлерінің виртуалды контейнерлері сәйкес әкімшілік блоктарды жасауға мүмкіндік береді:
-AU-3 - 3 деңгейлі әкімшілік блок - PTR + PL форматындағы SDH мультиплексирлеу құрылымының элементі, AU-31 және AU-32 екі ішкі деңгейлеріне бөлінеді, олардың пайдалы жүктемесі VC виртуалды контейнерінен PL қалыптасады. -31 немесе VC-32, тиісінше;
- PTR - әкімшілік блок көрсеткіші - AU-3 PTR (AU-31 PTR немесе AU-32 PTR) пайдалы жүктеме өрісінің басының мекенжайын анықтайды, атап айтқанда VC-31, VC-32 нәтижесінде біз аламыз:
- AU-31 = AU-31 PTR + VC-31;
- AU-32 = AU-32 PTR -+- VC-32.
- AU-4 :: 4-деңгей әкімшілік блогы - PTR + PL форматындағы SDH мультиплексирлеу құрылымының элементі, ішкі қабаттары жоқ, PTR - әкімшілік блок көрсеткіші - AU-4 PTR (SOH бөлімінің төртінші жолына сәйкес келетін 9х1 байт формат өрісі) STM-N кадрының тақырып өрісі) , пайдалы жүктеме өрісінің басының мекенжайын көрсетеді; PL пайдалы жүктемесі VC-4 виртуалды контейнерінен (мультиплексирлеу схемасының тікелей нұсқасы) немесе басқа ықтимал тәсілдермен мультиплексирлеу нәтижесінде қалыптасады, атап айтқанда: AU-4 1xVC-4 немесе 4xVC-31 ретінде қалыптасады, немесе 3xVC-32, немесе 21xTUG- 21, немесе 16xTUG-22, және шын мәнінде, VC-31,32 және TUG-21,22 беру үшін VC-4 пайдалы жүктеме өрісі пайдаланылады, онда VC- орналастыру кезінде 32 және TUG-22, төрт сол жақ баған (4x9 байт), ал TUG-21 орналастыру кезінде - сегіз баған (8x9 байт),
Соңғы екі SDH элементтері, AUG және STM-1, төменде анықталған.
-AUG - әкімшілік блоктар тобы - G.709 стандартының екінші басылымында [18, басылым 1991] пайда болған SDH мультиплексирлеу құрылымының элементі AU-3,4 әкімшілік блоктарын әртүрлі мультиплексирлеу факторларымен мультиплексирлеу арқылы қалыптасады: AUG 1xAU-4 немесе 4XAU -31, немесе 3xAU-32 ретінде қалыптасады; Содан кейін AUG STM-1 пайдалы жүктемесіне салыстырылады.
-STM-1- синхронды тасымалдау модулі - SDH мультиплексирлеу құрылымының негізгі элементі, келесі пішімге ие: SOH + PL, мұнда SOH - бөлім тақырыбы - 9x9 байт тақырып блогындағы екі өріс (SOH құрылымы төменде қараңыз), PL - AUG әкімшілік блоктар тобынан құрылған пайдалы жүктеме (стандарттың бірінші жарияланымының сызбасында [18, 1988 жылғы басылым], AUG және STM-1 блоктарының орнына тек STM-1 модулі болды. , әртүрлі мультиплексирлеу факторлары бар AU-3,4 мультиплекстеу (AUG блогы қазір не істеп жатыр) және ZONE бөлімінің тақырыбын қосу) арқылы құрылған блок ретінде сипатталған.
STM-1 синхронды тасымалдау модульдері, SDH иерархиясының негізгі мультиплексирлеу схемасына сәйкес, байланыс арнасы арқылы кейіннен жіберу үшін STM-N синхронды тасымалдау модуліне N-мультиплексирленуі мүмкін. Жоғарыда келтірілген түсініктемелерді ескере отырып, SDH иерархиясына батырылған PDH иерархияларының әртүрлі деңгейлері арасындағы өзара әрекеттесу схемасы түсінікті болады.
Қарастырылған схема (2-2-сурет) STM-1 қалыптастырудың барлық мүмкін нұсқаларын қамтиды және кірісте барлық стандартты PDH тайпаларына мүмкіндік береді, бірақ бұл мүмкін болатын түзілу жолдарының саны үлкен болғандықтан ғана, өте күрделі. Мысалы, егер осы диаграммада H12 (2 Мбитс) тайпаларынан STM-1 құрудың мүмкін жолдарын қарастырсақ, онда олардың жетеуі болады:
1) H12 - C-12 - VC-12 - TU-12 - TUG-21 - VC-32 - AU-32 - AUG - STM-1
2) H12 - C-12 - VC-12 - TU-12 - TUG-21 - VC-32 - AU-32 - VC-4 - AU-4 - AUG - STM-1
3) H12 - C-12 - VC-12 - TU-12 - TUG-21 - VC-4 - AU-4 - AUG - STM-1
4) H12 - C-12 - VC-12 - TU-12 - TUG-21 - VC-31 - TU-31 - VC-4 - AU-4 - AUG - STM-1
5) H12 - C-12 - VC-12 - TU-12 - TUG-22 - VC-4 - AU-4 - AUG - STM-1
6) H12 - C-12 - VC-12 - TU-12 - TUG-22 - VC-31 - TU-31 - VC-4 - AU-4 - AUG - STM-1
7) H12 - C-12 - VC-12 - TU-12 - TUG-22 - VC-31 - AU-31 - AUG - STM-1
Олардың ішінде (2) және (6) нұсқалары ең күрделі болып табылады. Қалыптастыру процесінің маңызды бөлшектерін егжей-тегжейлі көрсету үшін [27]-де гипотетикалық ретінде қарастырылған 2 Мбитс қол жеткізу арнасы бар SDH терминалды мультиплексорын пайдаланып STM-1 модулін құрудың (6) нұсқасы болды. . Сәйкес логикалық схема мұндай қалыптасудың күрделілігін нақты көрсету үшін 5-суретте дәл сол жерде берілген.
2.2.4. SDH-де жалпыланған ағынды мультиплексирлеу схемасы
Суретте. 2-3-суреттер G.708 стандартында жалпыланған түрде ұсынылған [17, 1993 жылғы басылым] және G.709 стандартында [18, басылым] толығырақ түрде ұсынылған SDH мультиплексирлеу схемасының үшінші басылымын (1993) ұсынады. 1993], ол және осы суретте көрсетілген. Бұл схеманың бірінші басылымның сұлбасынан (2-2-сурет) негізгі айырмашылығы;
- Е2 тайпасының жоқтығы (С-22 контейнерінде көрсетілген) және оған қатысты VC-22 және TU-22 бірліктері (C-21 контейнері, VC-21 виртуалды контейнері және ТУ-21 бірлігі C-2, VC-2 және тиісінше ТУ-2);
- ТУГ-3 блогының пайда болуы және оған ТУГ-2 блогының шығысының тұйықталуы (симметрияның жоғалуы, яғни ТУГ-21 - ВК-4 және ТУГ-22 - ВК-4 қосылыстары);
- ТУ-3-ті VC-3-пен бірге тек филиал үшін асимметриялық пайдалану: C-3 - тайпа E3 T3I (симметриялық схема ТУ-31 ТУ-32 VC-31 VC-32 орнына) және болмауы болмауына байланысты TUG-21 - VC-31 қосылымы арқылы жүзеге асырылатын кросс-мультиплекстеу мүмкіндігі.
Бұл жеңілдетулер қазір E1 тайпаларынан STM-1 құрудың жеті ықтимал тәсілінің екеуі ғана қалды (2 Мбитс):
1) H12 - C-12 - VC-12 - TU-12 - TUG-2 - TUG-3 - VC-4 - AU-4 - AUG - STM-1
2) H12 - C-12 - VC-12 - TU-12 - TUG-2 - VC-3 - AU-3 - AUG - STM-1
Бұл схема екі мультиплексирлеу схемасын біріктіретін жалпы схема болып табылады деп есептегенде, бұл оңайлатулар одан да айқын болады: ETSI Стандарттар Институты ұсынған еуропалық ZON мультиплексирлеу схемасы [45] (2-4-сурет) және американдық SONETSDH мультиплексирлеу схемасы, ол жалпы схемадан оқшаулануы мүмкін және суретте ішкі схема ретінде ұсынылуы мүмкін. 2-5. Бұл екі схема жарамды тайпалар жиынтығынан STM-1 түзілуінде дисперсияның болмауымен ерекшеленеді.
Біз E1 тайпасымен қарастыратын мысал үшін ETSI схемасына сәйкес STM-1 құру нұсқасы (2-4-сурет) келесідей көрінеді:
E1 - C-12 - VC-12 - TU-12 - TUG-2 - TUG-3 - VC-4 - AU-4 - AUG - STM-T7 және SONETSDH схемасы бойынша (2-5-сурет) пішіні бар:
E1 - C-12 - VC-12 - TU-12 - TUG-2 - VC-3 - AU-3 - AUG - STM-1.
Сонымен, бүгінгі күні жалпы SDH мультиплексирлеу схемасы өзінің соңғы формасын алды (2-3-сурет), ITU-T ұсыныстарының ақ қағазы деп аталатын басылымда жазылған. (ITU-T) [18,150] және бұл схеманың еуропалық түсіндірмесі (2-4-сурет) ETSI басылымында жазылған [45]. Бұл сұлбалар мультиплексирлеу процесінде цифрлық тізбектің логикалық түрлендірулерінің егжей-тегжейлерін түсіну үшін жеткілікті формалды, сондықтан ол төменде 2.2.5 бөлімінде толығырақ қарастырылады.
2.2.5. STM-1 модулін қалыптастыру схемасының егжей-тегжейлі мысалы
Көрсетілген ETSI схемасы бойынша қалыптасу процесінің егжей-тегжейлерін көрсету үшін 2.6-суретте E1 тайпалар ағынынан STM-1 модулін құрудың логикалық схемасының мысалы келтірілген (оны есте сақтау керек). физикалық схемада жеке элементтердің орны, мысалы, көрсеткіштер, олардың логикалық схемадағы орнына сәйкес келмейді, сонымен қатар толтырғыштар немесе басқару рөлін атқаратын бірқатар резервтік немесе бекіту элементтері қолданылады. элементтері немесе SDH жақтауының туралау элементтері.
Бұл суретте (R) символы тақырыпты немесе көрсеткішті SDH мультиплексирлеу схемасының басқа элементтеріне біріктіру операциясын (физикалық немесе логикалық қосу) білдіреді, ал символы ішінде көрсетілген сәйкес коэффициентпен мультиплекстеу жұмысын білдіреді.
Схема өздігінен иллюстративті және танымал презентация деңгейінде жеткілікті, бірақ ол әрқашан нақты жүзеге асырылған физикалық өзгерістерді көрсетпейді және тереңірек түсіну үшін кейбір түсініктемелер мен түсініктемелерді қажет етеді.
1-қадам.Мұның бәрі E1 тайпасы тамақтандыратын кіру арнасынан толтырылған С-12 контейнерінің қалыптасуынан басталады. Оның 2,048 Мбитс ағыны, кейінгі пайымдауға ыңғайлы болу үшін, 8 кГц жиілікте циклдік қайталанатын цифрлық 32 байттық реттілік ретінде жақсырақ ұсынылған, яғни. STM-1 кадрдың қайталану жылдамдығымен (бұл дұрыс, 20480008000=256 бит немесе 32 байт екенін ескерсек, сонымен қатар 1.4.3 бөлімін қараңыз).
С-12 қалыптастыру кезінде осы реттілікке туралау биттерін, сондай-ақ басқа бекіту, басқару және орау биттерін қосуға болады (бит блогымен шартты түрде көрсетіледі). C-12 сыйымдылығы 32 байттан жоғары болуы керек екені анық, шын мәнінде, VC-12-ден TU-12-ге түрлендіру режиміне байланысты (төменде қараңыз), ол 34 байттан үлкен немесе оған тең болады. Төмендегі пайымдаудың қарапайымдылығы үшін біз C-12 контейнерінің өлшемін 34 байт деп аламыз.
2-қадамӘрі қарай, бір байттық VC-12 RON бағыттау тақырыбы (V5 деп белгіленеді) негізінен контейнерлік транзиттік статистиканы жинау үшін пайдаланылатын бағыттау ақпараты бар C-12 контейнеріне қосылады. Нәтижесінде 35 байт өлшемі бар виртуалды VC-12 контейнері қалыптасады. ([46]-да С-12 контейнеріне сәйкес келетін 2224 кбитс жылдамдық көрсетілген, ол С-12 кадрының ұзындығы бойынша 34,75 байтты құрайды; осылай болуы мүмкін, егер 4 кадр деп есептесек. VC-12 мультифремді (1-ескертпеді қараңыз) бір байттың тек бір V5 тақырыбы пайдаланылады, ол VC-12 кадры тұрғысынан қосымша тақырыптың орташа 0,25 байтын береді, содан кейін VC-12 виртуалды контейнерінің өлшемі. сонымен қатар 35 байт (34,75 + 0,25 = 35).
3-қадамРесми түрде, VC-12 виртуалды контейнеріне бір байттық TU-12 PTR көрсеткішін қосу оны 36 байт TU-12 трибутарлық блокқа айналдырады (қисынды түрде оны екі өлшемді кесте (матрица) ретінде көрсету ыңғайлырақ немесе соңғы құрылым - STM-1 модулі де 9 жол және 270 баған бар 9х270 байт кадр ретінде ұсынылғанын ескерсек, 9x4 байт кадр).
Ескерту 1.VC-12 виртуалды контейнерін (сонымен қатар VC-11 және VC-2) TU-12 тайпалық бірлігіне (немесе тиісінше ТУ-11 және ТУ-2 бірліктеріне) түрлендіру және кейінгі мультиплекстеу екі схемаға сәйкес жүзеге асырылуы мүмкін. , немесе екі режимде: қалқымалы және бекітілген. Қалқымалы режимнің артықшылығы мынада, ол көрсеткіштерді пайдалануға пайдалы жүктеме өрісіндегі контейнердің шынайы орнын анықтауға мүмкіндік береді, яғни ол контейнерді тасымалдауда белгілі бір асинхронияға мүмкіндік береді және икемді динамикалық туралау құралы болып табылады. контейнердің ол тиелген құрылымдағы орны. Бекітілген режим жоғарғы деңгейлі контейнерлердің пайдалы жүктеме өрісіне триб блоктарының құрылымдық ақпаратының бекітілген синхронды салыстыруын пайдаланады.PTR. Бұл режимнің тиімдірек кейінгі өңдеуге мүмкіндік беретін қарапайым TU-n немесе TUG құрылымының артықшылығы бар. Кемшілігі айқын - контейнерді тасымалдау кезінде кез келген синхрондау алынып тасталады.
Қалқымалы режимді қамтамасыз ету үшін қаңқасында төменгі деңгейлі контейнер (С-11, С-12, С-2) қалқып тұруы мүмкін бірнеше жақтаудан тұратын мультикадр қалыптасады. Мұндай мультифремді құру кезінде саңырауқұлақтарды оның құрылымына салыстырудың үш нұсқасына рұқсат етіледі: асинхронды, бит-синхронды және байт-синхронды (соңғысы тек T1 E1 үшін өңделеді). Дисплей опцияларын желі операторлары орнатады, асинхронды дисплей әдепкі болып табылады. Битті синхронды бөлу байт (октет) құрылымы жоқ сигналдар үшін қолданылады және халықаралық қосылымдар үшін [12] ұсынылмайды. E1 тайпасы үшін байт-синхронды нұсқаның екі нұсқасы бар: біреуі CO-арна сигнализациясы бар PDH тайпасына сәйкес келеді (140 байт TU кадрының 19-шы байты),
Сонымен, VC-12 контейнерлері үшін VC-12 қатарынан төрт кадрдан мультикадр жасалады. Оның қайталау кезеңі 500 мкс және құрама ұзындығы 140 байт, 35 x 4 = 740 (2-7-сурет). Оның бастапқы фазасы жоғарғы деңгейлі контейнердің RON тақырыбындағы жүк орнының индикаторы H4 байты арқылы анықталады. Көп кадрда әрбір кадрдың бір байттық тақырыбы бар, осы тақырыптардың ішінде тек бірінші V5 кадрының тақырыбы ғана пайдаланылады. J2, Z6 және Z7 деп белгіленген тақырыптардың қалған бөлігі ресми түрде сақталған. VC-12n көп кадрлы кадрлардың ішкі құрылымы дисплей опциясына байланысты әр түрлі болады [18].
Бұл мультикадр AU-12 саңырауқұлақ блогын қалыптастырудың негізі болып табылады. Онда әрбір VC-12 кадрының тақырыбының алдында қосымша бір байтты TU-12 PTR көрсеткіші (олар V1, V2, V3 және V4 ретінде белгіленеді) орналастырылған. Нәтиже - қайталану периоды 500 мкс және құрама ұзындығы 144 байт болатын TU-12 мультикадры.
V1 және V2 көрсеткіштер бір жалпы 16-разрядты өрісті құрайды, бит тағайындалуы келесідей (солдан оңға қарай): 1-4 бит (бит N) - жаңа деректер flagNDF (оның қалыпты мәнін IT кері мәніне өзгерту) 1001 жүктің әсерінен туралау өзгергенін хабарлайды, мүмкін ТУ өлшемі); бит 5-6 (бит S) - TU саңырауқұлақ блок түрінің индикаторы (ТУ-12 үшін бұл 10 тізбегі); 7-16 бит (1D биттерінің ауыспалы тізбегі, мұндағы I оң негіздеу биттері, aD - теріс негіздеу биттері) - TU-n PTR индикаторының өзі, TU-12 үшін оның мәні 0-139 диапазонында өзгеруі мүмкін. Бұл көрсеткіш TU-12 мультикадрындағы V2-ден кейінгі бірінші VC-12 кадрының орнын анықтайды (2-7-сурет, төменгі, өріс 0-34). V4 көрсеткіші қосалқы өріс болып табылады және V3 шын мәнінде туралау үшін пайдаланылады.
Туралау бірінші кадрға қатысты жүзеге асырылады және оң болуы мүмкін, онда келесі кадрлар артқа жылжытылады (V3-тен V4-ке), ол үшін V3-тен кейінгі байт пайдаланылады немесе теріс (V4-тен V3-ке дейін) - үшін бұл өріс V3 көрсеткіші пайдаланылады (бұл жағдайда ол деректер өрісі ретінде түсіндіріледі).
Бекітілген режимде ешқандай көрсеткіш пайдаланылмайды және мультикадр құрылмайды. Бұл режим үшін бит-синхронды және байт-синхронды салыстыруларды пайдалануға болады. Сонымен қатар, соңғы опция VC-1 кірісі шығысы бар желілерде қолданылмайды.
Бұл режимде TU-12 бастапқы қайталау периоды 125 мкс және ұзындығы 36 байт кадр ретінде ұсынылған, оның бірінші байтында (R ретінде белгіленген) шартты түрде V1, V2, V3, V4, ал екіншісі (сонымен қатар R) - V5 , J2, Z6, Z7 кескіндері.
4-қадамТУ-12 ағынды блоктарының тізбегі 3:1 байт-мультиплексирлеу нәтижесінде жалпы реттік ұзындығы 108 байт (36х3 = 108) ТУГ-2 трибуттар блоктарының тобына айналады. Логикалық тұрғыдан TUG-2 құрылымы да 9х12 байт кадр ретінде ыңғайлырақ ұсынылған.
Ескерту 2.Шындығында, ТУ-12 ТУГ-2-ге мультиплексирленгенде, ТУ-12 ПТР-лары төмендегі 2-суретте көрсетілгендей кадрдың басында виртуалды контейнерлерден бөлек орналасады. 2-9.
5-қадамTUG-2 тізбегі қайталанатын 7:1 байт-мультиплексирлеуге ұшырайды, нәтижесінде TUG-3 триб блоктарының тобы қалыптасады - кадрға сәйкес ұзындығы 756 байт (108х7 = 756) кадр. 9x84 байт.
Ескерту 3.Іс жүзінде TUG-3 9х86 кадрға сәйкес келеді, оның басында екі баған (2x9 байт) қосылады (2-8-сурет), нөлдік көрсеткішті көрсету өрісінен - NPI және бекітілген бос өрістен (толтырғыш) тұрады. - Ф.С. Нәтижесінде TUG-3 түзілу формуласы келесі пішінді алады: TUG-3 = 7 x TUG-2 + NPI + FStug-3, мұнда TUG-3 индексі әртүрлі құрылымдарда қолданылатын ТҚ ажырату үшін қолданылады. Сонымен, TUG-3 кадрының ұзындығы 774 байт (7х108+3+15=774), бұл 9х86 байт кадрына сәйкес келеді. Мультиплексирлеу процедурасы 2-8-суретте, ал TUG-3 қалыптастыру схемасы суретте анық көрсетілген. 2-9.
6-қадамАлынған реттілік қайтадан 3:1 байт-мультиплексирленеді, нәтижесінде жалпы ұзындығы 2322 байт (774x3 = 2322) болатын TUG-3 блоктарының тізбегі пайда болады.
7-қадамVC-4 жоғары деңгейлі виртуалды контейнері алынған реттілікке (2-6-суреттегі диаграммаға сәйкес) 9 байт POK бағыттау тақырыбын қосу нәтижесінде қалыптасады, ол 2331 байт кадрға әкеледі ( 2322+9 = 2331).
Ескерту 4.шын мәнінде VC-4 9х261 кадрға сәйкес келеді, оның құрылымы POH бір бағанынан (1х9 байт), бекітілген бос өрістің FS екі бағанынан және мультиплексирлеу нәтижесінде алынған үш TUG-3 блогынан тұрады. Нәтижесінде VC-4 түзілу формуласы келесі пішінді алады: VC-4 = 3 x TUG-3 + popvc-4 + FSvc-4. Осылайша, VC-4 тізбегінің ұзындығы 2349 байт (3x774+9+2x9=2349), ол 9х261 байт фреймге сәйкес келеді.
8-қадамСоңғы кезеңде синхронды тасымалдау модулі қалыптасады
STM-1. Бұл жағдайда AU-4 алдымен SOH-да орналасқан (төменде қараңыз) ұзындығы 9 байт AU-4 PTR көрсеткішін, содан кейін формальды, осы нақты жағдайда мультиплексирлеу арқылы AUG әкімшілік блоктар тобын қосу арқылы қалыптасады. 1: 1 AU- 4. AUG тобына SOH секция тақырыбы қосылады, ол екі бөліктен тұрады: R30H регенератор секциясының тақырыбы (формат 3х9 байт) және MSOH мультиплекс бөлімінің тақырыбы (формат 5х9 байт), соңында STM синхронды тасымалдау модулін қалыптастырады. -1, ұзындығы 2430 байт кадр ретінде немесе 8 кГц қайталау жиілігінде 155,52 Мбитс жіберу жылдамдығына сәйкес келетін 9 x 270 байт кадр ретінде ұсынылған.
Сонымен, қарастырылған мысалдың нәтижелерін қорытындылайтын болсақ, ET3I стандарты (символдық (жоғарғы) нұсқа және сандық (төменгі) нұсқа) бойынша мультиплексирлеу схемасында E1 разрядтық ағынын түрлендірудің келесі соңғы формуласын аламыз, мұнда мәндер байтпен берілген):
Бұл формулалар дәлірек, дегенмен аз көрнекі (2-6-суреттермен салыстырғанда) қалыптастыру процедурасының жалпыланған алгоритмі ретінде ұсынылуы мүмкін ZTM-1 ... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
![google play](assets/img/google-play-badge.png)
Ақпарат
Қосымша
Email: info@stud.kz
