Электрондық жабдық - жалпы құрылымға немесе кешенге біріктірілген радиокомпоненттер, жүк көтергіш құрылымдар және далалық қосылыстардың жиынтығы. Құрамдас бөліктер мақсатына қарай пассивті және белсенді болып бөлінеді. Пассивті құрамдастарға резисторлар, конденсаторлар, индукторлар, дроссельдер, трансформаторлар, ажыратқыштар, релелер және т. б. . Белсенді құрамдастарға p-n өткелдеріне негізделген құрылғылар, MOS құрылымдары, екінші қуат көздері жатады. Электр тізбегінің элементі - нақты электр тізбегінің кейбір қасиеттерін көрсететін идеалдандырылған құрылғы.

Барлық элементтердің параметрлері токтар мен кернеулердің шамасы мен бағытына байланысты емес электр тізбектері, яғни. Элементтердің ток-кернеу сипаттамаларының (CVC) графиктері сызықтық деп аталатын түзу сызықтар болып табылады. Тиісінше, мұндай элементтер сызықтық деп аталады.

Электр тізбегі элементтерінің параметрлері ток немесе кернеуге айтарлықтай тәуелді болған кезде, яғни. бұл элементтердің I-V сипаттамалары қисық сипатта болады, онда мұндай элементтер сызықты емес деп аталады.

Егер электр тізбегінде кем дегенде бір сызықты емес элемент болса, онда ол сызықты емес электр тізбегі болып табылады.

Электрлік тізбектер теориясында активті және пассивті элементтерді ажыратады. Біріншісі электр тізбегіне энергия береді, ал екіншісі оны тұтынады.

Индуктивті элемент - магнит өрісінің энергиясын жинақтау қасиеті бар электр тізбегінің идеалдандырылған элементі.

Сызықтық индуктивтілік ψ ағынының байланысы мен ток i арасындағы сызықтық қатынаспен сипатталады, Вебер-амперлік сипаттама ψ = Li деп аталады. Кернеу мен ток өзара байланысты u = dψ/dt = L(di/dt)

Формуладағы L пропорционалдық коэффициенті индуктивтілік деп аталады және Генримен (Н) өлшенеді.

Резистор (ағыл. resіstor, лат. resіsto - қарсыласамын) - электр тізбегінің әртүрлі тармақтарындағы ток күшін, не кернеуді шектеу немесе реттеу үшін қолданылатын радиотех. немесе электртех. бұйым. Радиоэлектрондық құрылғылардағы барлық бөлшектердің жартысынан астамы (80%-ға дейін) Резисторлар болады. Резистордың негізгі сипаттамаларына кедергісінің номинал мәні (0, 1 Ом-нан 1 ГОм-ға дейін), кедергінің номинал мәннен ауытқу мүмкіндігі (0, 25%-дан 20%-ға дейін), макс. сейілу қуаты (Вт-тың жүздік үлесінен бірнеше МВт-қа дейін) жатады. Ток өткізгіш бөлігінің материалына қарай Резисторлар металдық, шалаөткізгіштік, сымдық, таспалық, т. б. ; құрылымына қарай тұрақты, айнымалы болады. Айнымалы Резистор кедергісі жылжымалы тетік арқылы, не ток күші мен кернеу арасындағы бейсызықтық тәуелділікке байланысты өзгеруі мүмкін.

Тұрақты резисторлар - кедергі мәні тұрақты және сыртқы әсерлерге (температураға, жарыққа, одан өтетін токқа, қолданылатын кернеуге және т. б. ) тәуелді емес резисторлар. Өнеркәсіпте өндірілген тұрақты резисторлар диаграммаларда келесідей көрсетілген:

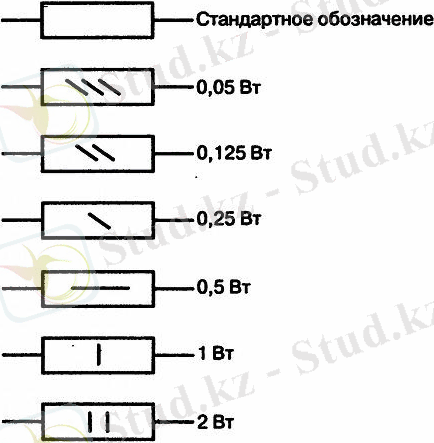

Тұрақты резисторлардың қуаты:

Триммер резисторының кедергісін қалай азайтуға болады. Реттеу ауқымын кеңейту. Дөрекі баптау, дәл баптау. Созылу үлгілері. теңшеу жолдары. Әдістерді реттеу. Резистивтік сенсорлық экран

0, 05 Вт, 0, 125 Вт, 0, 25 Вт және т. б. нені білдіреді? Бұл резисторлардың қуатын белгілеу, яғни ол әлі де жұмыс істейтін және күймейді және жанбайды.

Айнымалы резисторлар - қарсылық мәні арнайы тұтқаның көмегімен өзгертілетін резисторлар (айналмалы, немесе сырғытпа түрі) . Айнымалы резисторлардың негізгі мысалы - компьютер динамиктерінің дыбыс деңгейін басқару.

Аралық резисторлары - сирек реттеуге арналған резисторлар, онда қарсылық мәні бұрауышпен бұрылған ұяшықты пайдаланып өзгертіледі. Аралық резисторлары, әдетте, радио тізбектерінің баспа платаларында орнатылады. Көбінесе айнымалы және аралық резисторлар тізбектерге кернеу бөлгіштер немесе ток бөлгіштер ретінде қосылады.

Резисторлардың негізгі параметрлері:

номиналды қарсылық,
қабылдау,
номиналды қуат шығыны,
максималды жұмыс кернеуі,
қарсылық тұрақтылығы.

Резистордың техникалық сипаттамалары. Негізгі параметрлердің арасында резистордың келесі сипаттамалары бар:

номиналды қарсылық,
ықтимал ауытқу,
қуаттың шығыны,
жұмыс кернеуін шектеу,
максималды температура,
кедергінің температуралық коэффициенті,
жиілік реакциясы\
шулар

Конденсатор деп жұқа диэлектрик қабатымен бөлінген екі өткізгіштен тұратын жүйені айтамыз. Ол латынның “condenso”- қоюлату, жинақтау деген сөзінен шыққан. Конденсатор электр энергиясын және электр зарядтарын жинақтау үшін қолданылады. Конденсатордың екі өткізгішін оның жапсарлары деп атайдың Ол жапсарларды шамасы жағынан тең, таңбалары жағынан қарама-қарсы зарядтпен зарядтайды. Бұл құрал өзіміз көріп жүрген телевизорларда, радиоқабылдағыштарда, магнитофонда және т. б электр құралдарында қолданылады.

Өте маңызды практикалық маңыздылығы ерекше оқиға болып табылады, электромагниттік индукция құбылысына өзін-өзі индуктивті деп аталатын. Осылайша, индукциялық катушкалар, содан кейін бір мезгілде пайда және арттыру ток арттырады магнит ағынының отырып, ағымдағы қалыптастырады кезде. магниттік ағыны катушкалар өзгеруіне индуцирует, ЭҚК (ЭМӨ) магнит ағынының өзгерісі жылдамдығы пропорционалды болып табылатын. Бұл жағдайда дирижері өзі электр күшін индуцирует болғандықтан, ол өзін-өзі индукция деп аталады. өзін-өзі индуктивтілік құбылыс электр тізбектерінің механикасы инерция көрінісі салыстырғанда кейде болып табылады. Магнит ағынының өзгеру әсерінен индукциялық катушкалар индукцияланған ЭҚК өзін-өзі индукциялық ЭҚК деп аталады.

Электр сыйымдылығы. Конденсаторлардың құрылысы және түрлері - презентация онлайн

Тұрақты конденсаторлар - сыйымдылығы тұрақты және жабдықтың жұмысы кезінде өзгермейтін конденсаторлар.

Айнымалы конденсаторлар - жұмыс кезінде сыйымдылықты өзгерту қажет болатын тізбектерде қолданылатын конденсаторлар. Бұл жағдайда сыйымдылықтың өзгеруі әртүрлі тәсілдермен жүзеге асырылуы мүмкін: механикалық түрде, басқару кернеуін өзгерту арқылы, қоршаған ортаның температурасын өзгерту арқылы және т. б.

Аралық конденсаторлары - бұл жабдықты бастапқы баптау үшін немесе сыйымдылықты өзгертудің шағын диапазоны қажет болатын тізбектерді мерзімді баптау үшін қолданылатын конденсаторлар.

Өзін-өзі реттейтін конденсаторлар - конденсаторға берілген кернеудің әсерінен сыйымдылығы өзгеретін конденсаторлар. Өзін-өзі реттейтін конденсаторларға варикаптар деп аталатын жартылай өткізгіш диодтар да кіреді. Варикаптың әрекеті жартылай өткізгіш диодтың сыйымдылығының оған берілген кері кернеуге тәуелділігіне негізделген.

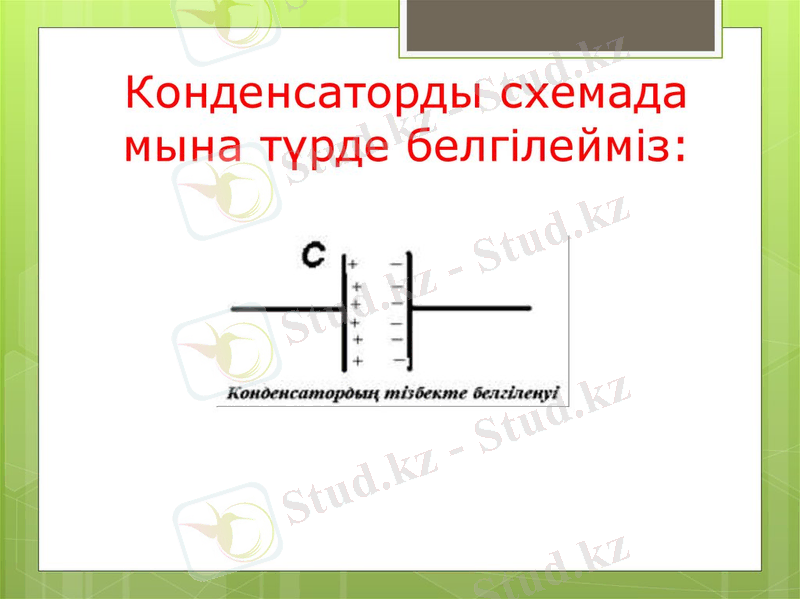

Конденсатордың белгіленуі

Мақсаты бойынша конденсатор батареяға ұқсайды, бірақ ол жұмыс принципінде, максималды сыйымдылықта және зарядтау/разрядтау жылдамдығында айтарлықтай ерекшеленеді.

Жазық конденсатордың жұмыс принципін қарастырайық. Егер сіз оған қуат көзін қоссаңыз, бір өткізгіш пластинаға электрон түріндегі теріс зарядты бөлшектер, ал екіншісіне ион түріндегі оң зарядталған бөлшектер жинала бастайды. Пластиналар арасында диэлектрик болғандықтан (диэлектрик (изолятор) іс жүзінде электр тогын өткізбейтін зат), зарядталған бөлшектер конденсатордың қарама-қарсы жағына «секіре» алмайды. Дегенмен, электрондар қуат көзінен конденсатор тақтасына ауысады. Демек, тізбекте электр тогы бар. Конденсаторды тізбекке қосудың ең басында оның пластиналарында ең бос орын бар. Демек, осы сәтте бастапқы ток ең аз қарсылыққа сәйкес келеді және максималды болып табылады. Конденсатор зарядталған бөлшектермен толтырылған кезде, ток бірте-бірте пластиналардағы бос кеңістік таусылғанша және ток толығымен тоқтағанша төмендейді. Максималды ток мәні бар «бос» конденсатор мен минималды ток мәні бар «толық» конденсатордың күйлері арасындағы уақыт (яғни оның жоқтығы) конденсатор зарядының өтпелі кезеңі деп аталады. Конденсатор зарядталғаннан кейін қуат көзін өшіріп, R жүктемесін қосыңыз. Конденсатор зарядталғандықтан, оның өзі қуат көзіне айналды. R жүктемесі пластиналар арасында өтуді құрады. Бір пластинада жинақталған теріс зарядты электрондар қарама-қарсы зарядтар арасындағы тартылыс күшіне сәйкес екінші пластинадағы оң зарядталған иондарға қарай жылжиды. R қосылған кезде конденсатордағы кернеу зарядтаудың өту кезеңі аяқталғаннан кейінгі кернеумен бірдей болады. Ом заңына сәйкес бастапқы ток жүктеме кедергісіне бөлінген пластиналардағы кернеуге тең болады.

Катушкалар -индуктивті оның бұрылыстар саны, пішіні мен мөлшері тәуелді. катушкалар, өзін-өзі индуктивтілік бұрылыстар саны, үлкен, оның индуктивті үлкен.

Темір өзегі немесе кез келген басқа да магнитті материал оны енгізу кезінде, сондай-ақ, өзін-өзі индуктивтілік катушкалар индуктивтілік айтарлықтай арттырады.

Үлкен индуктивтілік электромагниттер, осы орамалардың электр тогының (ΔI / Т) және өзгеру қарқыны өте жоғары болып табылады уақытта ашық тізбек, егер оны болдырмау, ірі өзін-өзі индукциялық ЭҚК болуы мүмкін, генераторлар және қозғалтқыштарда орамасының бар құраушылар себеп болады оқшаулау орамасының.
