Нұр-Сұлтан қаласындағы 7 қабатты 18 пәтерлі тұрғын үй
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
ХАЛЫҚАРАЛЫҚ БІЛІМ БЕРУ КОРПОРАЦИЯСЫ
Есен Дарын Дастанұлы
Нұр-Сұлтан қаласындағы 7 қабатты 18 пәтерлі тұрғын үй
ДИПЛОМДЫҚ ЖОБА
5В072900- Құрылыс мамандығы, мамандандыру
Өндірістік және азаматтық құрылыс технологиясы
Алматы 2022
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
ХАЛЫҚАРАЛЫҚ БІЛІМ БЕРУ КОРПОРАЦИЯСЫ
Жалпы Құрылыс факультеті
ХБК 5В072900 Құрылыс
№ЖҚФ-12021 26.10.2021 ж. ЕТЖ
Қорғауға жіберілді
ЖКФ деканы
Р.С. Имамбаева
ДИПЛОМДЫҚ ЖОБА
Нұр-Сұлтан қаласындағы 7 қабатты 18 пәтерлі тұрғын үй
5В072900 Құрылыс мамандығы, мамандандыру
Өндірістік және азаматтық құрылыс технологиясы
Орындаған:
Д.Д. Есен
Жетекші:
А.К. Кенебаева
ОБ кураторы
Р.С. Имамбаева
Алматы 202
МАЗМҰНЫ
КІРІСПЕ
1 СӘУЛЕТТІК-ҚҰРЫЛЫСТЫҚ БӨЛІМ
1.1 Құрылыс алаңының табиғи-климаттық жағдайлары және негіз топырақтарының гидрогеологиялық сипаттамалары
1.2 Функционалдық мақсаты технологиялық процесс туралы қысқаша мәліметтер
1.3 Көлемдік-жоспарлау шешімі
1.4 Конструктивті шешімдер
1.5 Ғимаратты әрлеу
1.6 Инженерлік жүйелер мен желілер
1.7 Қоршау құрылымының жылу техникалық есебі
1.8 Іргетастардың тереңдігін анықтау
2. ЕСЕПТІК-ҚҰРЫЛЫМДЫҚ БӨЛІМ
2.1 ЛИРА-САПР - да ғимараттың қаңқасын есептеу
2.2 Іргетасты арматуралауды есептеу және конструкциялау
3. ТЕХНОЛОГИЯ ЖӘНЕ ҚҰРЫЛЫСТЫ ҰЙЫМДАСТЫРУ БӨЛІМІ
3.1 Құрылыс өндірісін дайындау
3.2 Жұмыстарды жүргізуге арналған нұсқаулар
3.3 Жинақтау кранын таңдау
3.4 Нөлдік цикл үшін технологиялық картаны жобалау
3.5 Жер үсті бөлігіне технологиялық картаны жобалау
3.6 Құрылыстың барлық кезеңіне жұмыс өндірісінің күнтізбелік жоспарын жобалау
3.7 Құрылыс жоспарын жобалау
4. Еңбекті қорғау және қауіпсіздік техникасы бөлімі
4.1 Құрылыс-монтаж жұмыстарын жүргізу кезіндегі қауіпсіздік техникасы
4.2 Құрылыс алаңындағы электр қауіпсіздігі
4.3 Құрылыс алаңындағы өрт қауіпсіздігі
4.4 Қоршаған ортаны қорғау және экология
5. ҚҰРЫЛЫС ЭКОНОМИКАСЫНЫҢ БӨЛІМІ
Қолданылған әдебиеттер тізімі
А қосымшасы ЛИРА-АЖЖ есептеу нәтижелері
Б қосымшасы құрылыстың барлық кезеңіне жұмыстардың еңбек сыйымдылығының және машина уақыты шығындарының калькуляциясы
КІРІСПЕ
Қазіргі таңда біздің елімізде тұрғын үй тапшылығы мәселесі өткір болып тұрғандықтан, біздің мақсатымыз құрылыс өнімдерінің сапасы мен қауіпсіздігін арттырумен қатар тұрғын үйдің қолжетімділігін қамтамасыз ету болып табылады.
Қаланың негізгі құрылымы-тұрғын үйлер. Тұрғын үй құрылысының сәулеттік сапасын жетілдіру, тұрғын үйлердің қабаттылығын таңдау, аумақты пайдаланудың қарқындылығы мен тиімділігі ыңғайлы тұрғын үй ортасын қалыптастыруға бағытталған.
Соған орай тұрғын үй құрылысына инвестицияларды қаржыландыру көзі ретінде құрылыс ұйымдары негізінен өздерінің қаражаттарын пайдаланады, олардың үлесі инвестициялардың жалпы көлемінде айтарлықтай өсті. Өсу қарқыны 2012-2021 жылдар аралығындағы кезеңде біркелкі емес. шамамен 24% құрайды.
Тұрғын үй құрылысына жыл сайынғы инвестиция көлемі артып келеді. Орташа алғанда, өсім шамамен 15% құрайды. 2017 жылдың қорытындысы бойынша құрылыс саласы, біздің бағалауымыз бойынша, шамамен 891,6 млрд. теңгеге немесе 2,7 млрд. АҚШ доллары көлемінде инвестиция тартады. Инвестиция құрылымы айтарлықтай өзгермейді деп күтілуде.
Болашақ ғимараттың құрылысының сапасы мен сәулеттік келбеті көбінесе көлемдік жоспарлау мен диз айн шешімдерінің сапасына байланысты, сондықтан дипломдық жобада бұл мәселелерге көп көңіл бөлінді.
Нұр-Сұлтан қаласындағы 7 қабатты,18 пәтерлі тұрғын-үй тақырыбы бойынша дипломдық жоба әзірленді. Тұрғын-үй Нур-Султан қаласында, беделді Комсомольский ауданында орналасады. Тұрғын алаңдары 90-нан 450 шаршы метрге дейін барады. Кешеннің жалпы ауданы 36856, 67 м2.
Жоспардағы тұрғын үй жинақы көрініске ие. Тұрғын үй- ғимараттың азаматтық түріне жатады. Бұл құрылысты бас мердігер ретінде салу кезінде - "ORDA Construction Co." ЖҚС жұмыс атқарады.
Қаланың негізгі құрылымы-тұрғын үйлер. Тұрғын үй құрылысының сәулеттік сапасын жетілдіру, тұрғын үйлердің қабаттылығын таңдау, аумақты пайдаланудың қарқындылығы мен тиімділігі ыңғайлы тұрғын үй ортасын қалыптастыруға бағытталған.Жоба заманауи құрылымдарды, жетілдірілген материалдарды қолданады.
Құрылыстың белгіленген мерзімде басталып, берілген уақытта аяқталуы жоспарлануда.
Телімде өтетін жолдар, жасанды жарықтандыру және көгалдандыру бар. Бір жағынан, бұл тұрғын үй кешенін пайдалану ыңғайлы болу үшін, ал екінші жағынан - тұрғындарды асылдайды. Заманауи дизайн бойынша қазіргі заманғы материалдардан жолдар, жарықтандыру жоспарлануда. Көгалдандыру - түрлі гүлдер, бұталар мен ағаштардың ең жақсы сұрыптарымен жүзеге асырылады
1 СӘУЛЕТТІК-ҚҰРЫЛЫСТЫҚ БӨЛІМ
1.1 Құрылыс алаңының табиғи-климаттық жағдайлары және негіз топырақтарының гидрогеологиялық сипаттамалары
Нур-Султан қаласындағы 7 қабатты 18 пәтерлі тұрғын-үй деп аталатын дипломдық жоба тапсырмасына сәйкес: Тұрғын-үй - жеті қабатты үш ғимараттан тұратын, ғимараттың осы түрі үшін қажетті үй-жайлардың толық кешені бар.
Бастапқы деректер:
Дипломдық жобалауға дайындау.
Жер асты бөлігінің гидрогеологиялық кескіні.
Ғимараттың орналасу жерінің бас жоспары
Тұрғын-үй кешені Нур-Султан қаласында, беделді Комсомольский ауданында орналасады. Облыстың климаты шұғыл континентальды болып табылады, ең жоғарғы қысымы 36 ° С болатын бірінші климаттық аймаққа жатады, норма жүктемесі 100 кг м.Құрылыс алаңы бұрын салынған аумаққа кірмейді.
климаттық кіші аудан - I В; - ылғалдылық аймағы-III (құрғақ);
- ең суық бескүндік сыртқы ауаның есептік температурасы (0,92 қамтамасыз етумен) - минус 31,20 С;
- жылыту кезеңінің орташа температурасы - минус 6.30 С; - жылыту кезеңінің ұзақтығы-209 тәулік;
- ауаның жылдық орташа температурасы 3,20 С құрайды;
- Суық кезеңдегі ауаның абсолютті минималды температурасы-минус 51,60 С;
- ең суық тәуліктердің сыртқы ауа температурасы (0,92 қамтамасыз етумен) - минус 35,80 С;
0,98, - 28,6 ºС қамтамасыз етілген жылы кезеңдегі ауа температурасы-желтоқсан-ақпан - об желдің басым бағытыºС - преобладающее направление ветра за декабрь-февраль - ОБ
- маусым-тамыз-СШ үшін желдің басым бағыты (Румба)
2. Нормаға сәйкес [4]:
- қар жамылғысының салмағы бойынша аудан-III (1,0 кПа); - жел қысымы бойынша аудан-III (0,38 кПа). Инженерлік-геологиялық сипаттамасы:
2. Нормаға сәйкес[5]:
- құрылыс аймағындағы топырақтың орташа қату тереңдігі -160 см.
Сайттың рельефі салыстырмалы түрде тегіс. Жер асты суларының деңгейі 1,5-2,0 м тереңдікте байқалады, Сулы қабаттың қоректенуі жауын-шашынның, сондай-ақ жер асты суларының инфильтрациясына байланысты.
Инженерлік-геологиялық зерттеу көрсеткендей, тұрмыстық корпустың құрылысына арналған алаң құм қабаты бар құмды саздақтардан тұрады, төмен температуралы, қатты, келесі сипаттамаларға ие:
- табиғи ылғалдылықта: γ = 1,67 тм3, с=0,14 кг см2, φ=270, Е=120 кг см2 . .
Радиациялық баланс жылына шамамен 25-30 ккалсм2, қарашадан наурызға дейін теріс.
194 см саздақтар, құмдақтар мен құмдардың мұздатудың нормативтік тереңдігі 257 см-ге жетуі мүмкін, максимум-280 см.инженерлік-геологиялық жағдайларға сәйкес учаскенің аумағы қолайлы және шартты түрде құрылыс үшін жарамды.
Қауіпті эрозиялық процестер мен құбылыстардың әсерін жою үшін келесі шаралар қажет: тік орналасу.
Тұрғын үй кешені азаматтық ғимаратқа жатады:
Ғимараттың беріктік дәрежесіне қарай классы = 1.
Отқа төзімділік деңгейіне байланысты классы = 1.
Іргетас - құрама темірбетон.
Қабырғалар - монолиттен жасалған.
Қабаттасу және жабындар - құрама темірбетон.
Цокольді қабатта: паркинг, қойма бөлмелері, электрқалқаны орналасқан.
1-қабатта: кіре беріс, тамбур және лифт холлы орналасқан.
2-7 қабатта: пәтерлер орналасқан
Құрылыс алаңының инженерлік геологиялық жағдайлары:
Зерттелетін алаң бірқатар инженерлік коммуникациялармен: сумен жабдықтау, канализация, жылу магистралі арқылы өтеді. Сайттың беті салыстырмалы түрде тегіс, оңтүстік пен оңтүстік-шығыс бағытындағы рельефтің жалпы төмендеуі. Бетінің абсолютті белгілері 86,3 м-ден 92,85 м-ге дейін өзгереді, барлық учаскедегі белгілердің максималды айырмасы 1,55 м. Сайттың геологиялық бөлімі № 2 ұңғыма бойымен жүргізілген инженерлік-геологиялық зерттеулер негізінде құрастырылды.
Бірінші деңгей - заманауи формациялар негізінен топырақ қабаты болып табылады. Топырақтың қалыңдығы 0,5 м құрамы негізінен құмнан, саз топырақтан тұрады. Қоспалардың орташа мөлшері 10% құрайды. Өз салмағынан тығыздау дәрежесі бойынша - араласады.
Екінші деңгей - I қабатының жоғарғы квартерналды аллювиалды шөгінділерінің жоғарғы бөлігін құрайтын, негізінен құмды қоңыр шаңнан, аз орташа мөлшерден тұрады; орта тығыздығы, төмен деңгейден су өткізбейтін күйге дейін, саздауыштар мен линзалар бар. Қабаттың қалыңдығы - 1,3 м.
:: Үшінші деңгей - қабаттың төменгі бөлігінен кесілген жоғарғы бөлігін 2,5 м
тереңдікте құрайды, қабаты қоңыр саздауытпен ұсынылған, ол турбулентті.
Төртінші деңгей - қоңыр шаңды құммен, тығыз, ылғалды. Қабаттың қалыңдығы 3,4 м, 4,5 м тереңдікте саздың қабаты бар. Бұл қабатта жер асты суларының деңгейі 5,4 м тереңдікте өтеді.
Бесінші деңгей - қабаттың төменгі бөлігіндегі қиюдың орта бөлігін 6,7 м тереңдікте құрайды, қабаты қоңыр саздақпен, ағып тұрады. Қабаттың қалыңдығы 0,8 м.
:: Алтыншы деңгей - Жоғарғы төрттегі аллювиалды шөгінділердің
митологиялық бөлігінің төменгі бөлігін V қабатының төменгі жағынан ұңғыманың соңғы тереңдігін (15-20 м) құрайды. Бұл қабат құм қиыршық, көбінесе күлді, маловиальды; 7,5 м тереңдікте саздауытты сирек кездесетін қабыршақтар мен саздауыштар бар.
1.2 Функционалдық мақсаты технологиялық процесс туралы қысқаша мәліметтер
Тұрғын үй Нур-Султан қаласының орталығындағы Қарашаш-Анa көшесінің бойында, Комсомольский селосында орналасқан. Құрылыстың бас жоспарына сәйкес салынып жатқан құрылыстың жанында тұрғын үй ғимараттары орналасқан. Орталық аэродромның суық желдерімен аз соққылықты қамтамасыз ететін меридиандық бағытта жасалған және тоқсанның микроклиматын жақсартады. Кешеннің ауласы балалар ойын алаңы, демалу үшін орындықтар және басқа да инфрақұрылымдық нысандармен жабдықталған. Үйлер мен ғимараттардың арасында балаларға ағаштар мен бұталар отырғызылады, бұл шуды жұту және ауа ортасының экологиялық балансын жақсартады.
Негізгі қасбеттің бойында өрт кезінде өрт сөндіру машиналарына арналған кіреберіс жол ретінде пайдаланылатын кең төсемдік жолдар әзірленді. Лампалар тротуар бойымен жобаланған. Жолдар лампалармен бекітіліп, шамдармен жарықтандырылады. Ғимараттардың арасында адамдар және көліктер өтетін жолдар қарастырылған.
Бас жоспар:
Таблица 1.1
Атауы
Көрсеткіш
Жобаланатын ғимарат [м[2]]
36856, 67
Жобаланатын паркинг [м[2]]
5998,98
Құрылыс ауданы [м[2]]
10566,00
Сатылатын аумақ ауданы[м[2]]
22078,69
1.3 Көлемдік-жоспарлау шешімі
Мақсаты бойынша ғимарат азаматтық ғимарат. Жобаланған ғимараттарда күрделі конфигурация болғандықтан, оларды ұзындығы 36,375 м және 44,750 м, ені - 14,00 м, биіктігі - 30,290 м, бір қабатының биіктігі - 3,32 м, сыртқы ұстындар аралығы 6 метрден қабылданды.
Кешен Нур-Султанмыздың орталығында, шулы орталық көшелерден алыс, тыныш және беделді Комсомольский шағын ауданында орналасқан.
Осы жобада жұмыс жасауда барлық инновациялық технологиялар мен құрылыс әдістерін қолданатын барлық нюанстарды ескере отырып, әрбір егжей-тегжейлі мұқият жұмыс жасалды. Кешеннің жобасы заманауи классикалық стильде жасалған үш ғимараттан тұрады. Талғампаз архитектура, залдардың авторлық дизайны және ауланың керемет ландшафты - бірегей бейнені жасай аласыз, онда жайлы жайлылық пен тазалықтың атмосферасын таба аласыз. Кешенде барлығы 115 пәтер бар. Тұрғын аудандары 86-дан 427 шаршы метрге дейін өзгереді, кешені әрқайсысы үш пәтерден артық емес 7 қабаттан тұрады.
Тұрғын үй кешені монолиттік-кірпіш ғимараттың принципі бойынша құрылады: керамикалық кірпіш сыртқы және ішкі қабырғалары толтыра отырып, монолитті темір бетонды қаңқадан тұрады. Ғимараттың қасбетінде орнатылған алюминий-ағаш терезелер еуропалық сапаға сай, қызыл травертин, алюминий және шыны талшықты темірбетон сияқты берік және экологиялық таза қасбеті материалдарды еуропалық стильде жасалған. Терезелерде бельгиялық профиль Reynaers (Reynaers) және үш қабатты шыныланған терезе энергия үнемдейтін шыны қолданылған. Әрбір пәтерде дизайнерлік шойын радиаторлар бар. Тұрғын үй кешеніндегі барлық коммуникациялық жолдар - орталық. Өз тренажер залы, бассейн, кездесулер мен келіссөздер үшін қонақ бөлмесі, балалар бөлмесі, жеке жүргізушілер күтетін бөлме, өнімдерді қайта өңдеу үшін үй-жайлар, кір жуатын габаритті киім, және басқа да жеңілдіктер орнатылған.
Енді тұрғын үй кешенінің артықшылығы туралы көбірек:
Лаундж-рум (lounge-room)
Лаундж румда жайлы, еркін және тыныш атмосферасы іскерлік кездесу өткізіп, достарыңызбен бір шыныаяқ кофе үстінде сөйлесуге мүмкіндік бар. Лаунж-зал 6-блок бойынша бірінші қабатта орналасқан, ол жұмсақ бұрышпен, кітаптар мен журналдардың сөрелерімен, үстел мен орындықтармен жабдықталады. Бөлменің аумағы 24,76 ш.м.
Бала бөлмесі
Балалар ойын алаңында болмаса, қай жерде балалармен достасуға болады? Сіздің балаңыз өз кішкентай достарымен ойнайтын уақытын бақытты өткізеді. Көптеген ойын-сауықтар мен ойыншықтар біздің кішкентай жеткіншектерді күтуде. Дос көршілер - жақсы көңіл-күй кепілі! Балалар ойын алаңы 3 блоктың бірінші қабатында орналасқан, ауданы 86,53 ш.м.
1.4 Конструктивті шешімдер
Іргетас.
Тұрғын үй кешенінің қабырғалары астына таспалы дайындалған темірбетон іргетастар әзірленді. Сыртқы және ішкі қабырғаларға арналған жастықтар
1:2 м, марштың F-12 ені бар. Іргетас тереңдігі - 5,0 м.

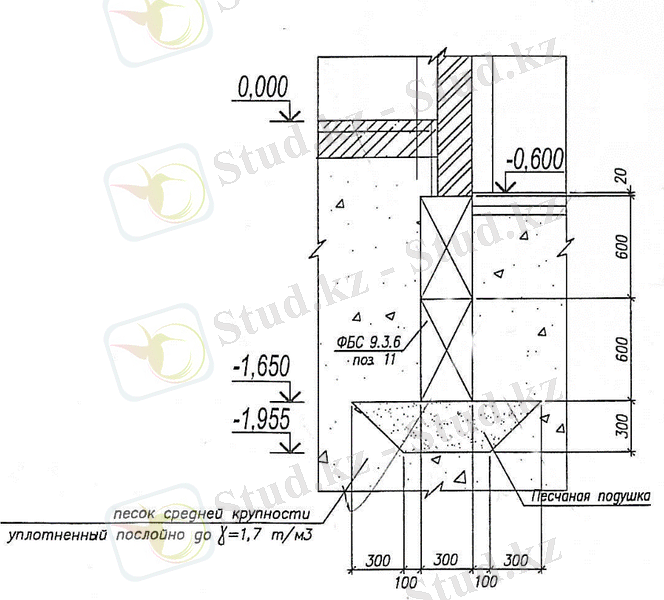

Рис. 1.1. Іргетас құрылымы.
Сыртқы қабырғалар.
Ғимараттың сыртқы қабырғалары M75 маркалы ерітіндісінде К-О 7550 кірпіштен жасалған.
КТ-11 КТ маркасының IZOVER жобасы оқшаулау ретінде пайдаланылды.
Сыртқы әрлеу - металл торға жоғары сапалы сылақ. ИЗОВЕР жылу оқшаулауды қолдану қыс мезгілінде жылытудың және ауаны кондиционерлеудің едәуір мөлшерін азайтады. IZOVER материалдарының жылу оқшаулау қабілеті оның класында ең жоғары болып табылады. Бұл сапа олардың талшықты құрылымына негізделген. Талшықтардың арасында әрдайым статистикалық тұрақсыз ауа бар.
Бұл барлық құрылымдық жобаларда пайдаланылатын орам түрінде оралған жеңіл, икемді кілем. Оқшаулаудың аз салмағы жеңіл орнатуға мүмкіндік береді. Сондай-ақ, каркасқа жүктеме азаяды. Шыны мақта бейорганикалық заттардан дайындалады, сондықтан саңырауқұлақтардың өсуін және көгерудің қалыптасуына ықпал етпейді.

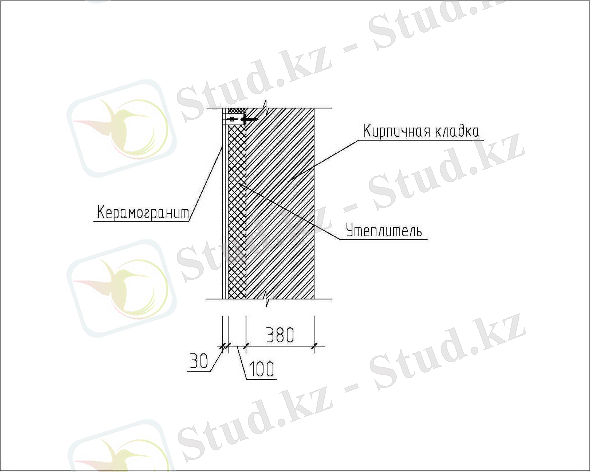

Рис.1.2.
Қаптамалар мен жабындар.
Қабаттылық пен жабындылар престурирующей арматурасы бар әдеттегі құрама темірбетонды плиталардан жасалған. Алдын ала жасалған плиталарды және жабындыларды пайдалану ғимараттарды монтаждау жылдамдығын арттырады. Төбесі шатыр материалынан жасалған үш қабатты су өткізбейтін кілемден және 5 см асфальт қабатының қабатынан дайындалған, ол 1,5 есе аз төбешікпен және 10-15 пайызға қарағанда арзанырақ.

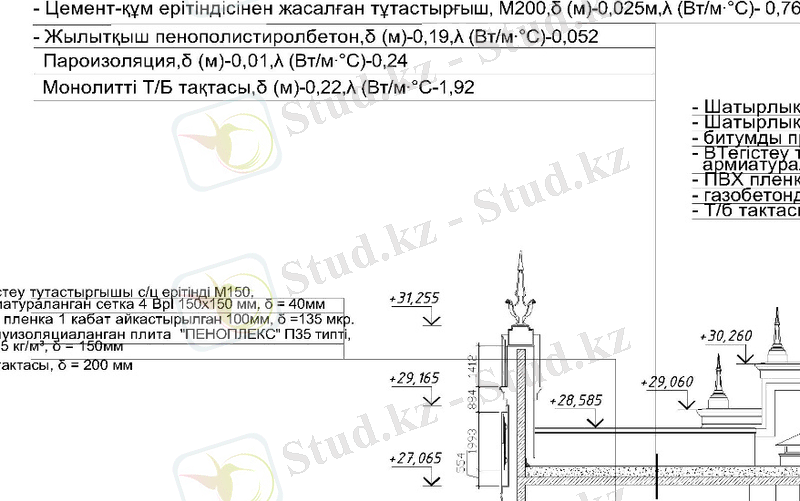

Шатыр
Ғимараттың шатыры азеңісті, ішкі су шығару жүйесімен, жауын суларын су құбырлары арқылы шығаруға бейімделген. Тік және көлденең буындар ерітіндімен толтырылады. Ішкі беті ауа құбырларынан шыққан ерітінді бірден алынып тасталады. Ішкі ауа құбырларын сұйық қыш-құм ерітіндісімен сылау керек. Сыртқы ауаның арналарын алюкобонд қолшатырымен қамтылған металл каркаста қапталады
Аралықтар.
Аралық деп вертикалды қоршаланған екі бөлмені бір бірінен бөлетін құрылымды атайды. Аралықтардың тіреуі ретінде салмақ түсетін конструкциялар (арқалықтар, тақтайшалар), ал жертөлелерде және бірінші қабаттарында, кірпіш және бетон кірпіштері немесе бетон дайындығы қолданылып отырады.
Аралықтарды еден құрылымына тіреуге тыйым салынады.
Тағайындауына байланысты аралықтар келесі талаптарға сай болуы керек:
- салмағы аз болу;
- отқа төзімді және дыбысоқшаулағыш болу;
- санитарлық-техникалық қасиеттерге сай болу (тегіс болу, тазалану, сондай-ақ, саңылаулар болмауы).
Бұл жобада жеткізуші зауыттарында өндірілген 8 см қалыңдығы бар гипсокартоннан жасалған аралықтар пайдаланылды. Осындай аралықтарды пайдалану құрылыс процесін жылдамдатады және құрылыс алаңында дымқыл үрдістерді азайтады. Бірақ гипсокартон аралықтары өте нәзік болып табылады және дұрыс емес басқарудың арқасында тасымалдау, сақтау және орнату барысында жойылуы мүмкін. Сондай-ақ, қалыңдығы 120 мм болатын M25 ерітіндісінде К-О 7525 кірпіш қолданды.
Терезелер мен витраждар
Терезелер, витраждар көбінесе ғимараттың жайлылығы мен оның сәулеттік-көркемдік шешімін анықтайды. Терезелер мен витраждар ГОСТ бойынша таңдалады - жарықтандырылған үй-жайларға сәйкес 11214-78. Терезелердің жоғарғы жағы төбеде барынша жақын, ол бөлменің тереңдігінде жақсы жарықтандыруды қамтамасыз етеді. Витраждардың негіздері, яғни. жәшіктер мен байланыстырғыштар болаттан 2,5 - 3 есе жеңіл алюминийден жасалған, олар коррозияға төзімді және сәндік.

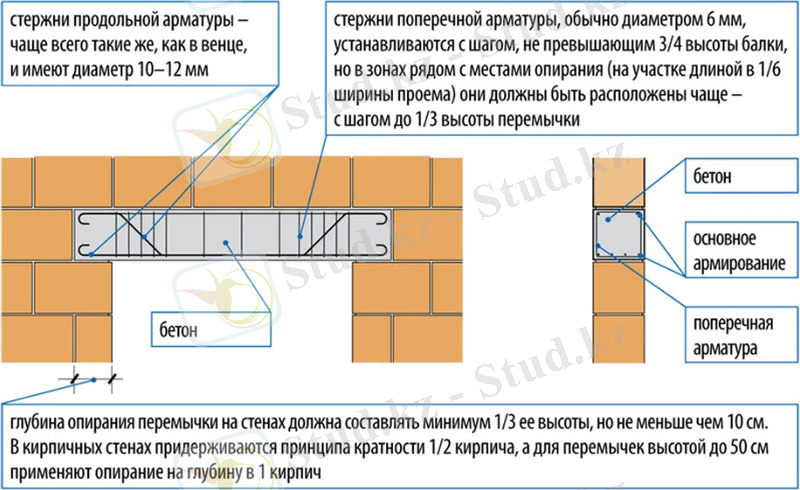

Ұстатқыштар.
Ұстатқыштар әдетте бірнеше элементтің біріктірілуі арқылы - өздігінен тұратын қабырғаларда қасбет жолағының ширегінің түзілуіне, жолақтың жүктелуіне және бір-екі шұңқырға араласып, қабаттасып, жүктемені көтеру кезінде ғана жобаланады. Бет профильді ұстатқыштар пайдаланған кезде бетон элементтері көзге көрінбеуі мүмкін. Кейбір жағдайларда цемент ерітіндісіне арматураланған кәдімгі көпірлердің дәстүрлі конструкциялары қолданылуы мүмкін.
Есіктер
Дипломдық жобада есіктердің өлшемдері ішкі және сыртқы күшейтілген ГОСТ-6629-74 есіктеріне сәйкес қабылданады. Есіктер бір-далалық немесе қосарлы, төменгі мөлшері бар: 2.1 м және 1.3; 0,9; 0,8; 0,7 м ені. Жылдам эвакуацияны қамтамасыз ету үшін барлық есіктер қозғалыс бағытында сыртқа шығып, көшеде адамдарды өрт кезінде ғимараттан шығаруға негізделген. Қабырғалардың қабырғалары кезінде тасқа салынған антисептикалық ағаш тіректерге арналған есіктерде есік рамалары бекітілген. Сыртқы ағаш есіктер мен баспалдақтар үшін шатырларда шатырлар, ал ішкі есіктер үшін - шекті жоқ. Есіктер жапырақтары ілмектерде (шұңғылшада) іліп қалады, бұл есіктердің жапырақшасын жөндеу немесе ауыстыру үшін ілмектерден ашық ашық есік жапқышын шығаруға мүмкіндік береді. Ашық тұрған жерлерде немесе есудегі есігін табуға жол бермеу үшін, есікті жабық ұстап, есікті ашық күйде жабық күйге келтіретін арнайы серіппелер орнатылады. Есіктер тұтқаларымен, тіректермен және құлыпталмалы құлыптарымен жабдықталған. Кіру тамбурларының есіктері екі қабатты маркалы алюминийден жасалған гофрленген бетінен жасалған. Есік қораптары бекітілген алюминий профильдерден бекітілген анкерлерді қабырғаларға бекітеді.
Едендер
Ғимараттардың қабаттары беріктігі, тозуға төзімділігі, жеткілікті икемділігі, дыбыссыздығы, тазалықтың қарапайымдылығына сай болуы керек. Еденнің конструкциясы еденнің дыбыс өткізбейтін қабілетін және еден құрылысын гидрооқшаулау ретінде қарастырылады.
Еден коридорда, вестибюльда, тамбурда, басты холда, лифт холында, санитарлық түйінде керамикалық гранитті плиткалар; пәтерлерде - паркет төсеніштер;

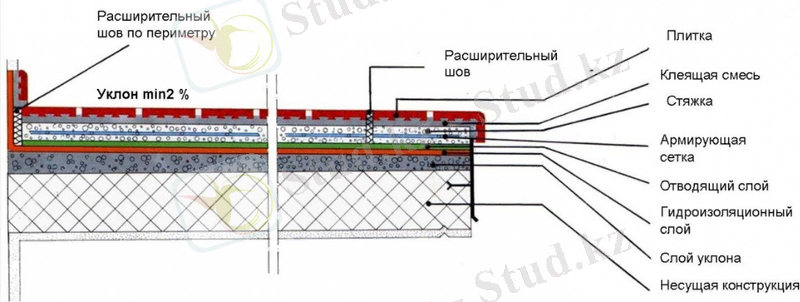

Рис 1.6. Устройство полов.
1.5 Ғимаратты әрлеу
Жоғары сапалы сылақ әрқашан ең жақсы сатылатын әрлеу материалы болып табылады. Сылақ материалдық шығындарды жеңілдетеді. Жоғары сапалы сылақ арзан ғана емес, сонымен қатар әдемі. Сонымен қатар, қажет болған жағдайда, сіз төмен және шығынсыз ғимараттың қасбетінің сыртқы көрінісін өзгерте аласыз.
Ішкі әрлеу.
Тамбурлар, шатырлар мен пәтерлердің төбелері ылғалға төзімді гипсокартоннан жасалған аспалы төбемен аяқталды. Электр тақта, техникалық үй-жайлар, ванна бөлмелері, баспалдақтар - су-эмульсиялы бояуды бітеу. Душпен жабдықталған бассейн керамикалық плиткадан жасалған.
Сыртқы әрлеу.
Сыртқы қабырға безендіру травертинмен жасалады. Кесенелерге қарама-қарсы, сыртқы қабырғаларға тірелетін металл конструкциялы алюмбоннан жасалған. Қыздырғыш алдын ала бұрғылау тесіктері бар пластикалық фишерлермен бекітіледі. Сондай-ақ, ғимараттың конструкцияларына қорғаныс экрандары орнатылды.
1.6 Инженерлік жүйелер мен желілер
Жылыту.
Жылыту сыртқы ауа температурасы минус 360 ° С болатын алаңға арналған. Ғимараттардағы жылу жүйесі екі түтікке арналған, көлденең, U-тәріздес рейзерлермен төменгі сымды электр қозғалуымен. Стендтер жылыту құралдарын бір жақты жалғастыратын және реттелетін офсеттік жабылатын алаңдармен, баспалдақтардың көтергіштерінде жабық аудандарсыз қабылданады. Жылыту жүйесіндегі жылу тасымалдағыш - 95-700С салқындатқыш параметрлері бар су. Қыздырғыш аспаптарды М-90 шойын радиаторлары қабылданады, бұл бір секцияны 0,15 кВт жылу беруімен жүзеге асырылады. Шойын радиаторларының жылу беруін реттейтін радиатор қондырғылары Danfos типті термостатикалық радиаторлы клапандармен жабдықталған. Жылыту жүйесінің жеке сақиналарын реттеу және ажырату үшін өшіру клапаны орнатылған. Жылыту жүйесінен ауаны шығару жоғарғы радиатор қақпақтарда орнатылған ауамен қаныққан клапандар арқылы жүзеге асырылады. Қабырғалардың қиылысындағы құбырлар, ішкі қабырғалар мен бөлімдер үлкен диаметрлі құбырлардың қалдықтарынан жеңдерде орналасады; құбырларды құбырлармен тұтанатын материалдармен төсеу орындарында тесіктер мен тесіктердің тығыздалуы, қоршаудың стандартталған отқа төзімділік шегі бар. Құбырлар ГОСТ 3262-75 бойынша қарапайым болат суды және газды және ГОСТ-10704-91 бойынша электрлендірілген болаттан жасалған, желдету табиғи импульспен жабдықтау және шығару арқылы жүзеге асырылады. Сорғыш желдеткіш құбырлар арқылы жасалған. Сыртқы ауа ағыны терезелердің өткелдері арқылы ұйымдастырылмаған. Торлар пластик.
Сумен жабдықтау
Суық сумен қамтамасыз ету сыртқы желіден тұрмыстық-ішуге арналған. Кіру кезінде қысым H = 13 м. су. Сумен жабдықтау және кәріз жүйелерін есептеу ҚНжЕ 2.04.01-85 *, ҚР ҚНжЕ 3.02-01-2001 сәйкес жүргізілді. Сантехника және ауыз су: суық сумен жабдықтау көзі - қазіргі су құбыры. Суық су құбырының енгізілуінде жалпы су ағыны есебімен айналып өтетін 15 мм диаметрі бар суды өлшеу қондырғысы орнатылды. Суық суды тұрмыстық ыстық сумен жабдықтау жүйесі санитарлық-гигиеналық жабдықтарға, өртке қарсы және суару крандарына сумен жабдықтауға арналған. Ауыз сумен жабдықтау желісі бір кіре берісте өлі нүкте ретінде жасалған.
Ішкі сумен жабдықтау желісі ГОСТ 22689.0-89 (1990) бойынша полипропилен құбырларынан жасалған. Ыстық сумен қамтамасыз ету: Ыстық сумен жабдықтау жүйесі - жабық. Ыстық сумен жабдықтаудың су жылытқыштарының қосылуы екі сатылы жүйелі схемамен жүзеге асырылады. Белстройиндустрия АҚ жылу алмастырғыштары су жылытқышы ретінде пайдаланылады, айналмалы құбырдағы ыстық сумен жабдықтау жүйесінде айналымды қамтамасыз ету үшін,
айналыстағы сорғы.
Канализация
Ағынды суларды шаруашылық - фекальды және жергілікті желіден өндіру жүргізіледі. Ғимарат қаланың сыртқы желілеріне шығарылатын тұрмыстық кәріз жүйесін жасады. Стендтер мен түтіктер құбырларды Уфук пластикалық құбырларынан санитарлық-гигиеналық құрылғылардан өткізетін ГОСТ 6942-98 шойын құбырларынан орнатылды. Желіні тазарту үшін аудит және тазалау ұйымдастырылады. Су бұру құбыры шұңқырдың үстінде 0,5 м-ге дейін ағызылатын құбырлар арқылы желдетіледі.
Телефонды орнату
Ғимаратқа телефон кабелі қосылған және қалалық телефон стансасыныңмүмкіндігіне байланысты қалалық телефон желісі қосылған. Ғимаратқа кірудің сыйымдылығы үй-жайларды телефондандырумен 100% таңдалады. Телефон канализациясынан телефон кабельдерін енгізу жертөлелер арқылы жүзеге асырылады. Тарату қораптары SHRU-07 қосылымының едендік шкафтарында орнатылады.
Абоненттің телефон желісі ITR PVC 2 * 2 * 0.5, V санаты кабелімен жүзеге асырылады. еденнен шкафтар байланыс шкафтар инженерлер ПВХ кабель еденнен дайындауға қаланды пластикалық құбырлар төселді * 2 2 * 0,5.
Қоқыс шығару жүйесі
Қоқыс қоқыс контейнерлері орналасқан көшеде арнайы цистерналарға қосылады. Оның қоқысы қаланың қоқыстарына күн сайын түседі.
Қуат көзі
Электрмен жабдықтау сенімділігіне арналған ғимараттың электр қабылдағыштары II санаттағы тұтынушыларға тиесілі. Ғимараттың электрмен жабдықталуы 220380 В кернеуі бар ішкі тораптардан қамтамасыз етілген. Электр энергиясының негізгі тұтынушылары - жарықтандыру қондырғылары, санитарлық-технологиялық жабдықтар.
Орнатылған жарықтандыру қуаты 198,8 кВт. Шамдар таңдау қоршаған ортаның сипаттамалары, бөлмелерді тағайындау және жарықтандырудың қабылданған стандарттары негізінде жасалады.
Жарықтандыру панельдерден және есіктерде орнатылған қосқыштардан бақыланады. Электр тогының төтенше жағдайын және эвакуациялық жарықтандыруды басқару үшін, YTP-0,25-220 36V жарықтандыру басқару блогы орнатылды. Ашық таратушы құрылғы ретінде коммутаторға орнатылатын MakScomElectro тауарлық белгісінің автоматты таратқышының кіріс және таратқыш құрылғысы қабылданды.
Жарықтандыру және қуат қалқандары ретінде MakScomElectro сауда маркасының модульдік тарату шкафтары қабылданды. Топтық жарықтандыру желілері қабырғалар мен плиталардың блоктарында гипс қабаты астында жасырылған және кронштейндерде (техникалық бөлмелерде) қабырғаларда ашық сым PV арқылы жүзеге асырылады.
Электр желілері еденді дайындауға арналған PVC құбырларында ПВ сым арқылы жүзеге асырылады. Техникалық қызмет көрсету персоналының қауіпсіздігін қамтамасыз ету үшін электрлік жабдықтың металл өткізбейтін бөліктері электр желісінің бейтарап сымына қосылу арқылы жойылуы керек. Ажыратқыштар еден деңгейінен 0,9 м биіктікте орнатылады, розеткадан 0,3 м. Ішкі жерге тұйықталу 25x4 жолақты болаттан жасалған. Жолақ қабырғаға еден деңгейінен 400 мм биіктікте 1 м арқылы дублермен бекітіледі. Қабырғалар арқылы өтетін жолдар құбыр бөліктерінде жасалады. Электродтар ретінде 40x4 болат жолымен бір-бірімен байланыстырылған диаметрі 16 мм болатын дөңгелек электродтар қолданылады. Барлық жерлендіргіш автобустар негізгі жерге қосу бұрандасына (болтты) қосылады. Жерлендіргіш қапсырма ретінде АСУ орнына орнатылған 50x5 болат жолағы қолданылады. Жерге қосу құрылғысының кедергісі 4 Ом-нан аспауы керек. Электр монтаждау жұмыстары ағымдағы PUE-ге сәйкес жүргізіледі.
1.7 Қоршау құрылымының жылу техникалық есебі
Сыртқы қабырғалары
Бастапқы деректер:
Құрылыс орны: IB, Нур-Султан
Ылғалдылық аймағы Құрғақ
Ылғал бөлме режимі Қалыпты Бөлмедегі ауаның салыстырмалы ылғалдылығы 55 %
Ылғалдылық аймақтарында жұмыс істеу шарттары А
- Ішкі ауаның есептік температурасы tВ=20оС. [5]; 3-қосымша 2-Ескертпе;;
н
- Ең суық бескүндік Температура (қамтамасыз етілуі 0,92) t с= -31,2 оС- Tот жылыту кезеңінің орташа температурасы.= -6,3 оС; - жылыту кезеңінің ұзақтығы zот.пер.= 209сутки;
- Қоршау конструкциясының ішкі беттерінің жылу беру коэффициентіαB = 8,7 Втм2*оС
- Коэффициент теплоотдачи наружных поверхностей ограждающей конструкции αн = 23 Втм2*оС
қоршау конструкциясының сыртқы беттерінің жылу беру коэффициенті
Қажетті термиялық кедергісі R тр , жауап беретін
санитарлық-техникалық және ыңғайлы жағдайларды формула бойынша анықтаймыз:
0
R тр n(tв tн )
в tн (1.1)
R0тр=(tв-tн5)∆tнxαв=51,234,8=1,4
Қабаттар
Қабаттардың сипаттамасы
Көлемдік масса ρ
Қалыңдығы
м δ
Жылуөткізгіштік , Вт(м 0С) λ
жылу жинау s, Вт(м2 0С)
1 қабат
Кірпіш қалау
1800
0.25
0.7
0,357
2 қабат
Жылытқыш - базальт негізінде минплата
50
0.16
0.04
3,810
3 қабат
Гранит тақталары (желдетілетін қасбет)
2800
0.03
3.49
0,009
о
2. Жылыту кезеңінің градус-күнін есептейміз (ГСОП): ГСОП =(tB - ton)*zon
ГСОП=(20-(-6,3))*209=2863 С * сутки
мұнда tср.от.=-6,3°С - жылыту маусымының орташа температурасы [2], табл.1*;
z=209 тәулік-жылыту кезеңінің ұзақтығы [2], табл.1*;
2. Біз ең төменгі қарсылықты анықтаймыз
энергия үнемдеу шарттарына сүйене отырып, ғимараттың қоршау конструкцияларының жылу берілісі:
3. 2000___=2,1 2,8-2,1=0,7
0,72000=0,00035
2863___x=2,3
4000___=2,8
2863-2000=863
(863*0,00035+2,1)=2,4
4000-2863=1137
2,8-(1137*0,00035)=2,3
Қоршау құрылымдары мен олардың сипаттамалары
tв
tот.пер.
zот.пер.
20
-6,3
209
мұнда d - қабаттың қалыңдығы, м;
l - қабаттағы материалдың жылу өткізгіштік коэффициенті, W (m :: ° C), қолдануға сәйкес қабылданады. 3 *.
4. R0трR0эн
R0тр=1,4 R0трR0эн
R0эн =2.3
5. Қабырғаның жоспарланған құрылымының жылу берілуіне кедергісін анықтаймыз R0
R0=1αв+δ1λ1+δ2λ2+δ3λ3+1αн=18,7+0,25 0,7+0,160,04+0,033,49+123=4,47м2*℃В т
6. Қабырғаның жылу инерциясының сипаттамасын анықтаймыз D
D=δ1λ1*S1+δ2λ2*S2+δ3λ3*S3=0.3*0.35+ 4*3.81+0.01*0.009=15,1
Қабырға құрылымының қалыңдығы климаттық жағдайларға сәйкес келеді δ=510мм
Шатырдың жылу техникалық есептеу жолдары
Кесте 1.5- Шатырдың жеке қабаттарының жылу техникалық сипаттамалары [12]
№ пп
Наименование
δ (м)
ρ (кгм3)
λ (Втм∙°С)
S (Втм∙°С)
1
Стяжка из цементно-песчаного раствора, М200
0,025
1800
0,76
3,60
2
Утеплитель пенополистиролбетон
0,19
300
0,052
0,89
3
Пароизоляция
0,01
600
0,24
3,53
4
Монолитная жб плита
0,22
2500
1,92
17,98
1. Кестеден есептеу үшін қажетті нормативтік деректерді жазамыз [3]:
- Ішкі ауаның есептік температурасыtв = 20°С;
"Төмен инерциялы" қоршау үшін сыртқы ауаның есептік температурасы (неғұрлым суық бес күндік температура)
tн = tн.х .= -31,2°С (қамтамасыз етілуі 0,92);
- Жабу үшін N=1 коэффициенті [12];
- ∆Tн = 4 °С нормативтік сыртқы айырмашылық = 4 °С[12];
2
- Ішкі бетінің жылу беру коэффициентαв = 8,7 Втм ∙°С[12];
2
- Сыртқы бетінің жылу беру коэффициентіαн = 23 Втм ∙°С[12].
3. Жабынның жылу инерциясының сипаттамасын анықтаймыз
D [5]:D=δ1λ1xS1+δ2λ2xS2+δ3λ3xS3+δ4λ4x S4=
0,025 0,19 0,01 0,22
0,76 3,6 0,052 0,89 0,24 3,53 1,92 17,98 5,25 кезінде D = 5,25 7 "аз инерциялы" қоршау.
0
4 Біз жылу беруді жабудың қажетті кедергісін анықтаймыз Rтр [5]:
R0трnx(tв-tн)αвx∆tн=1x[20--31]4x8.7 =1,4м2
5. Біз жабын құрылымының жарамдылығын тексереміз. Тексереміз шарт (1.1):
Вт Вт
т
R0 р 1,4 м2 С R0 3,9 м2 С
Жабынның белгілі бір қалыңдығы δ = 445 мм Нұр-сұлтан қаласының климаттық жағдайларына сәйкес келеді.
Жоспарланған жабын құрылымының Нұрсұлтан қаласының климаттық жағдайларына жарамдылығын тексеру. Үй-жайдағы ылғалдық режимі-қалыпты, ылғалдылығы бойынша құрылыстың климаттық аймағы-құрғақ[12].
Төменде жабын дизайнының жобалық схемасы және оның жеке қабаттарының жылу техникалық сипаттамалары келтірілген.
1.8 Іргетастардың тереңдігін анықтау
Df=1,85м
Среднемесячные отрицательные температуры города Нұр-Сұлтан
Месяц
Температура, ºС
Месяц
Температура, ºС
Январь
- 15,1
Декабрь
- 11,1
Февраль
-13,6
Df=Kh*dfn=0,5*1,85=0,925м
kn - температураның кеңею коэффициенті kn = 0,4
Құрылыс алаңындағы жерасты суларының деңгейі dw=6м
df және dw Салыстырамыз
dw=0,925+2=2,925
Фундаменттің қату тереңдігі
D=df+2,1--0,15=0,925+0,15=1,075
Шарттарды қанағаттандырады
2. ЕСЕПТІК-ҚҰРЫЛЫМДЫҚ БӨЛІМ
2.1 ЛИРА-САПР - да ғимараттың қаңқасын есептеу
Протокол расчета
Дата: 12.05.2022
GenuineIntel Intel(R) Core(TM) i5-9300H CPU @ 2.40GHz 8 threads
Microsoft Windows 10 Professional RUS 64-bit. Build 19043
Размер доступной физической памяти = 3876736512
01:03 Чтение исходных данных из файла C:\Users\Public\Documents\LIRA SAPR\LIRA SAPR 2016 NonCommercial\Data\диплом расчет.txt
01:03 Контроль исходных данных основной схемы
Количество узлов = 4537 (из них количество неудаленных = 4537)
Количество элементов = 6254 (из них количество неудаленных = 6254)
ОСНОВНАЯ СХЕМА
01:03 Оптимизация порядка неизвестных
Количество неизвестных = 24445
РАСЧЕТ НА СТАТИЧЕСКИЕ ЗАГРУЖЕНИЯ
01:03 Формирование матрицы жесткости
01:03 Формирование векторов нагрузок
01:03 Разложение матрицы жесткости
01:03 Вычисление неизвестных
01:03 Контроль решения
Формирование результатов
01:03 Формирование топологии
01:03 Формирование перемещений
01:03 Вычисление и формирование усилий в элементах
01:03 Вычисление и формирование реакций в элементах
01:03 Вычисление и формирование эпюр усилий в стержнях
01:03 Вычисление и формирование эпюр прогибов в стержнях
Суммарные узловые нагрузки на основную схему:
Загружение 1 PX=0 PY=0 PZ=4601.26 PUX=7.06241e-014 PUY=-1.32248e-013 PUZ=0
Загружение 2 PX=0 PY=0 PZ=507.654 PUX=1.30234e-014 PUY=-3.35391e-014 PUZ=0
Загружение 3 PX=0 PY=0 PZ=135.017 PUX=2.93862e-015 PUY=-1.0273e-014 PUZ=0
Загружение 4 PX=0 PY=0 PZ=710.716 PUX=1.41831e-014 PUY=-4.61436e-014 PUZ=0
Загружение 5 PX=0 PY=0 PZ=97.65 PUX=2.2829e-015 PUY=-7.14012e-015 PUZ=0
Загружение 6 PX=0 PY=0 PZ=743.63 PUX=2.42497e-014 PUY=-5.49352e-014 PUZ=0
Загружение 7 PX=0 PY=0 PZ=84.7168 PUX=1.7486e-015 PUY=-5.35509e-015 PUZ=0
Расчет успешно завершен
Мозайка перемещений по оси x(собственный вес)
Мозайка перемещений по оси y (собственный вес)
Мозайка перемещений по оси z (собственный вес)
Мозайка перемещений по оси UX (собственный вес)
Мозайка перемещений по оси Uy (собственный вес)
Мозайка перемещений по оси Uz (собственный вес)
Эпюры продольных сил N
Эпюры поперечных сил Qy,Qz
Мозайка напряжения по Mx
Мозайка напряжения по My
Мозайка перемещений по оси X (вес конструкция пола)
Мозайка перемещений по оси Y (вес конструкция пола)
Мозайка перемещений по оси Z (вес конструкция пола)
Мозайка перемещений по оси X (вес конструкция покрытия)
Мозайка перемещений по оси X (вес наружных стен)
Мозайка перемещений по оси X (полезная нагрузка)
Мозайка перемещений по оси Z (полезная нагрузка)
Мозайка перемещений по оси X (снеговая нагрузка)
Монолитті қабырғаны есептеу және жобалау, Пайдалы жүктеме:
2kHм2 при yf=1
Қабаттасу элементтерін дамыту үшін дизайн схемасы қабылданд.
Элементтердің көлденең қимасының өлшемдерін тағайындау.
Қабаттасу элементтерінің өзіндік салмағынан және олардың есептік аралықтарынан жүктемені анықтау үшін олардың аралықтарына байланысты арқалықтардың көлденең қималарымен белгілеу ұсынылады.
Арқалықтар қимасының биіктігі қабылданды
h=110118*l
қима ені h=1213*h
B1 көлденең арқалықтарының көлденең қимасының биіктігін тағайындаймыз
h=115*l=113,5*5000≈370mm
Қабырғаның енін тағайындаймыз
b=12*400≈200mm
Қабылданды b=200mm
Б2 бойлық арқалықтарының көлденең қимасының биіктігін тағайындаймыз
h=110*l=110*5940≈594mm
қабырғаның енін тағайындаймыз
b=12*400=200mm
Плитаның қалыңдығы екі бағытта жұмыс істейтін арматураның орналасу жағдайынан ең аз болуы мүмкін.
Плитаның қалыңдығын келесі шектерде қабылдау ұсынылады
hf=125150*l 2.3 бұл жерде l- кіші аралықтың мәні және оның мәні 50, 60, 70, 80, 100, 120, 140, 200 мм болуы мүмкін.
Таңдап аламыз hf=125*5000=200mm ; hf=200mm
Жобалауға арналған деректер
Контур бойымен бекітілген плиталары бар монолитті қабырғалы еден үшін біз В15 класты ауыр бетонды қабылдаймыз.
Бетонның жобалық кедергісі [8, 13-кесте]. Rb=8,5 Мпа
Rbt=0,75 Мпа
Шекті күйлердің бірінші тобына сәйкес қабаттасу элементтерін есептеу кезінде біз бетонның жұмыс жағдайының коэффициентін ескереміз yb=0,9
Rb=8,5*0,9=7,65МПа, Rbt=0,75*0,9=0,675 Мпа
Пластинаны нығайту үшін біз Вр-1 класты арматуралық сымнан дәнекерленген торларды қабылдаймыз.
Арматураның есептік кедергісі:
Диаметрі 5 Вр-Rs = 360 МПа.
Диаметрі 4 Вр-Rs = 365 МПа.
Диаметрі 3 Вр-Rs = 375 МПа.
Бойлық және көлденең арқалықтарды (Б1, Б2) арматуралау үшін A-III класты бойлық жұмыс арматурасы қабылданады. Рамалардың монтаждық және көлденең шыбықтары А-I класын қабылдайды.
Жүктемелерді анықтау
Плитадағы жүктемелердің анықтамасы-бұл 2.1-кестеде ғимараттың мақсаты бойынша сенімділік коэффициентін ескере отырып берілген. yn=0,95
Құрылыс құрылымның 1 шаршы метр көлемде бөлінген жүктемелері
Кесте 2.1
Аталуы
Көлемдік салмағы кгм3
Қалыңдығы м
Норм.мағ
сенімділік коэффициенті
есептік мәні
ламинат
967
0,012
кгм[2]
11,6
1,3
15,08
наливной пол
2150
0,01
кгм[2]
21,5
1,3
27,95
стяжка (цем.-пес. раствор М150)
1800
0,04
кгм[2]
72
1,3
93
пеноплекс
35
0,04
кгм[2]
2
1,3
2
Итого поз 1-4
138
3. ТЕХНОЛОГИЯ ЖӘНЕ ҚҰРЫЛЫСТЫ ҰЙЫМДАСТЫРУ БӨЛІМІ
3.1 Құрылыс өндірісін дайындау
Дайындық жұмыстарына мыналар кіреді: аумақты, алаңдарды тазарту, жер үсті және жер асты суларын бұру, геодезиялық бөлу негізін құру.
Алғаш рет игерілген алаңның аумағын тазарту кезінде жасыл желектер трансплантацияланады, діңгектер қыртысталады, алаң бұтадан тазартылады, қажет емес құрылымдар бұзылады, топырақтың құнарлы қабаты алынады. Кесуге немесе қайта отырғызуға жатпайтын жасыл желектер жалпы қоршаумен қоршалады.
Салынып жатқан алқаптардан алынатын құнарлы топырақ қабаты кесіліп, кейіннен пайдалану үшін сақталатын арнайы бөлінген орындарға ауыстырылады.
Құрылыс алаңы қоршалуы немесе тиісті белгілермен және жазулармен белгіленуі тиіс.
Жер үсті сулары атмосфералық жауын-шашыннан түзіледі. Көрші учаскелерден келетін "бөтен" және құрылыс алаңында орта есеппен қалыптаспайтын "өздері" жер үсті суларын ажыратыңыз. "Бөтен" жер үсті сулары аумаққа кірмеуі үшін арықтар жасалады. "Олардың" беткі суларын бұру үшін тиісті беткейлер беріледі. Сайттың тік орналасуымен олар ашық және жабық дренаж желісін ұйымдастырады. Алаңды жер асты суларымен қатты суландыру жағдайында алаң ашық немесе жабық дренаждың көмегімен кептіріледі.
Алаңды құрылысқа дайындау сатысында жергілікті жерге тұрғызылуға жататын ғимараттар мен құрылыстардың жобасын шығару кезінде, сондай-ақ құрылыстың барлық сатыларында және ол аяқталғаннан кейін жоспарлы және биіктікті негіздеу үшін геодезиялық бөлу негізі құрылуы тиіс. Жоспардағы құрылыс объектілерінің жағдайын анықтау үшін геодезиялық бөлу негізін бойлық және көлденең осьтердің құрылыс торы түрінде жасайды; негізгі ғимараттар мен құрылыстардың орналасуын және олардың өлшемдерін анықтайды.
Құрылыс торын жобалау кезінде бөлу осьтерін орындау үшін максималды ыңғайлылық қамтамасыз етілуі керек.
Тапсырыс берушінің геодезиялық бөлу негізін құру,функция болып табылады.
Ол құрылыс басталғанға дейін кемінде 10 күн бұрын мердігерге техникалық құжаттаманы геодезиялық негізге беруге тиіс.
3.2 Жұмыстарды жүргізуге арналған нұсқаулар
Экскаватор машинисі топырақты өңдеу кезінде машинаның конструкциялық мүмкіндіктерін және қозғалтқыштың қуатын толық пайдалануға ұмтылуы тиіс. Экскавация циклінің ұзақтығы платформаның айналуын және шелекті түсіру және көтеру операцияларын біріктіру арқылы азаяды. Шелек бір суретпен толтырылуы керек. Шөмішті кенжардың төменгі жағына салу керек, бұл шелектің мүмкіндіктері мен кесу жағдайын толығымен пайдалануға мүмкіндік береді.
Жұмыс сапасын жедел бақылау талаптарға сәйкес орындалады және жұмыс сапасын тексеруді ай сайын жұмыс өндіруші және бригадир жүргізеді.
Жеке учаске бойынша аяқталған жер жұмыстарын қабылдау экскаватор бригадасының бригадирінен көлемі немесе құрылысы бойынша жүзеге асырылады, оны жұмыс шебері немесе өндірушісі жүргізеді. Объектілерді немесе құрылыстарды қабылдау кезінде тексеруге мыналар жатады:
Жоспарда да, кесіндіде де жобаланатын құрылыстың геодезиялық өлшемдерінің сәйкестігі
Қазаншұңқыр түбінің еңістерінің жұмыс сызбаларында немесе жұмыстарды салу жобасында белгіленген мәндерге сәйкестігі.
Жобалау белгілерінің сәйкес келуі қазаншұңқыр негізі, сондай-ақ еңістердің тіктігі.
3.3 Жинақтау кранын таңдау
Кранды көтеру биіктігі
Hп, = ℎ1 + ℎ2 + ℎ3 + ℎ4,=33,445+3,3+1,0+4=41,745м
мұнда, ℎ1 - Кранның түбінен орнатылатын ғимараттың биіктігі (0 тең қабылданады), м;
ℎ2 - Орнатылатын элементтің биіктігі (35), м;
ℎ3 - ғимараттың жоғарғы белгісінен жүктің түбіне дейінгі биіктік (0,5...1,0 м),
ℎ4 - жүк қармау құрылғыларының биіктігі (24,5 м).
LH Жер асты бөлігін орнату кезінде жебенің шығуы келесідей анықталады:
LH=a+c+ВП+0,5=5+15,5+45,75+0,5=66,7 5
мұнда, c - еңісті қалау, м;
С=l1n.в-l2п.в2=46,75-15,752=15,5
𝑙1n.в - қазаншұңқырдың ұзындығы, м;
𝑙2n.в- қазаншұңқырдың жоғарғы жағындағы ені,м, мұнда
Bп - ғимараттың жер асты бөлігінің ені (𝑙1 + (0,5 · 2)), м;
0,5 - резервтік аймақтың ені, м;
𝑎 - Кранның айналу осінен шұңқырдың шетіне дейінгі қашықтық, м, равное:
a=b2+0,5+a1=52+0,5+2,0=5
мұнда, b - Кранның ені (5 7), м;
0,5 - шпал енінің немесе шпал буынының жартысы, м;
a1-еңіс негізінен шпалдық конструкцияға дейінгі ең аз рұқсат етілген қашықтық, м (прил.1 , табл. 17).
Кранның қажетті жүк көтергіштігі келесі формула бойынша анықталады:
𝑄кp = (𝑞1 + 𝑞2) · K,=(7,42+0,1)*1,08=8,2
мұнда, 𝑞1 - Орнатылатын элементтің максималды массасы, т;
q1=mб1+mб2=0,38+2=7,42т
𝑚61 - қауғаның массасы (прил.1 , табл. 18);
𝑚62 - бетон массасы, (22,5) тм[3].
𝑞2 - жүк қармау құрылғыларының массасы
және құрылғылар (0,10,15), т.;
К - тең қабылданатын жүк қармау құрылғысы массасының ауытқу шамасын ескеретін коэффициент 1,08...1,12.
Кран бумының қажетті ұшуы мына формула бойынша анықталады:
Lкртр=b2+a1+c=52+2,0+14=18,5
мұнда, b - кран жолының ені (жолтабан),м;
a1 - еңіс негізінен шпалдық конструкцияға дейінгі ең аз рұқсат етілген қашықтық, м(прил.1 , табл. 17).(2,0m)
с - краннан ең алыс орнатылған элементтің ауырлық центрінен кран жағынан шығыңқы бөлігіне дейінгі қашықтық (ғимараттың еніне тең қабылданады 𝑙2), м.
Деректерді талдай отырып, біз КБ - 402Б және КБ - 403б крандарын қабылдаймыз.
Кранның ауыспалы өнімділігін анықтау
№ пп
Бастапқы деректердің атауы және есептеу формуласы
Марка кранов
КБ-402В
КБ-403Б
1
Ілгекті көтеру биіктігі, Нстр
34
34
2
Жебенің орташа бұрылу бұрышы,
120
120
3
Кранның қозғалыс жолдарының ұзындығы, S1
3
3
4
Жүкті көтеру мен түсірудің орташа жылдамдығы, V1
22,5
40
5
Кранның айналмалы платформасының айналу жылдамдығы, п
0,6
0,65
6
Кран арбасын жылжыту жолдарының ұзындығы немесе бумның ұшуын өзгерту, S2
5,4
5,4
7
Кранның қозғалу жылдамдығы, V2
18
18
8
Жүк арбасының қозғалу жылдамдығы немесе бум ұшуының өзгеруі, V3
10
30
9
Кран механизмдерін іске қосуға және тежеуге қосымша уақыт, tдоп
3
3
10
Кран циклінің машина уақытыТмаш=(2Нстртр+2α360n+S1V2+S2V 3+tдоп)К
7,584
5,875
11
Қолмен жұмыс уақыты, Труч=Тстр+Туст+Трасст
16,4
14,8
12
Циклдің толық уақыты, Тц=Тмаш+Труч
23,98
20,675
Ауысымдық пайдалану өнімділігіПсмэк=480Тц*QRвКг
Кв=0,86
Кг=0,92
70,47
81,74
3.4 Нөлдік цикл үшін технологиялық картаны жобалау
Уақытша қоршау құрылғысы
Құрылыс жұмыстары басталғанға дейін құрылыс алаңын қоршау қажет, қоршау периметрі келесі формула бойынша анықталады:
Poгp = (20 + 𝑙1 + 20) ∙ 2 + (20 +𝑙2 + 20)2, (m)
𝑙1=44 750
𝑙2 =14000
Рогр=20+44 ,75+20*2+20+14+20*2=277,5
мұнда, 𝑙1 𝑙2 - жоспардағы ғимараттың ұзындығы мен ені, тиісінше (тапсырма бойынша), м.
Ғимараттың осьтерінен әр бағытта қашықтық 20 м құрайды.
Өсімдік қабатын кесу
Қазаншұңқырды әзірлеу кезінде өсімдік қабатын кесуді алаңнан (қазаншұңқыр үшін) жүргізу керек):
𝑆1 = (10 + 𝑙1n.в + 10) ∙ (10 + 𝑙2n.в + 10), (m2)=2386,3 m2
мұнда, 𝑙1n.в - шұңқырдың ұзындығы, м;
𝑙2n.в - шұңқырдың ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
ХАЛЫҚАРАЛЫҚ БІЛІМ БЕРУ КОРПОРАЦИЯСЫ
Есен Дарын Дастанұлы
Нұр-Сұлтан қаласындағы 7 қабатты 18 пәтерлі тұрғын үй
ДИПЛОМДЫҚ ЖОБА
5В072900- Құрылыс мамандығы, мамандандыру
Өндірістік және азаматтық құрылыс технологиясы
Алматы 2022
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
ХАЛЫҚАРАЛЫҚ БІЛІМ БЕРУ КОРПОРАЦИЯСЫ
Жалпы Құрылыс факультеті
ХБК 5В072900 Құрылыс
№ЖҚФ-12021 26.10.2021 ж. ЕТЖ
Қорғауға жіберілді
ЖКФ деканы
Р.С. Имамбаева
ДИПЛОМДЫҚ ЖОБА
Нұр-Сұлтан қаласындағы 7 қабатты 18 пәтерлі тұрғын үй
5В072900 Құрылыс мамандығы, мамандандыру
Өндірістік және азаматтық құрылыс технологиясы
Орындаған:
Д.Д. Есен
Жетекші:
А.К. Кенебаева
ОБ кураторы
Р.С. Имамбаева
Алматы 202
МАЗМҰНЫ
КІРІСПЕ
1 СӘУЛЕТТІК-ҚҰРЫЛЫСТЫҚ БӨЛІМ
1.1 Құрылыс алаңының табиғи-климаттық жағдайлары және негіз топырақтарының гидрогеологиялық сипаттамалары
1.2 Функционалдық мақсаты технологиялық процесс туралы қысқаша мәліметтер
1.3 Көлемдік-жоспарлау шешімі
1.4 Конструктивті шешімдер
1.5 Ғимаратты әрлеу
1.6 Инженерлік жүйелер мен желілер
1.7 Қоршау құрылымының жылу техникалық есебі
1.8 Іргетастардың тереңдігін анықтау
2. ЕСЕПТІК-ҚҰРЫЛЫМДЫҚ БӨЛІМ
2.1 ЛИРА-САПР - да ғимараттың қаңқасын есептеу
2.2 Іргетасты арматуралауды есептеу және конструкциялау
3. ТЕХНОЛОГИЯ ЖӘНЕ ҚҰРЫЛЫСТЫ ҰЙЫМДАСТЫРУ БӨЛІМІ
3.1 Құрылыс өндірісін дайындау
3.2 Жұмыстарды жүргізуге арналған нұсқаулар
3.3 Жинақтау кранын таңдау
3.4 Нөлдік цикл үшін технологиялық картаны жобалау
3.5 Жер үсті бөлігіне технологиялық картаны жобалау
3.6 Құрылыстың барлық кезеңіне жұмыс өндірісінің күнтізбелік жоспарын жобалау
3.7 Құрылыс жоспарын жобалау
4. Еңбекті қорғау және қауіпсіздік техникасы бөлімі
4.1 Құрылыс-монтаж жұмыстарын жүргізу кезіндегі қауіпсіздік техникасы
4.2 Құрылыс алаңындағы электр қауіпсіздігі
4.3 Құрылыс алаңындағы өрт қауіпсіздігі
4.4 Қоршаған ортаны қорғау және экология
5. ҚҰРЫЛЫС ЭКОНОМИКАСЫНЫҢ БӨЛІМІ
Қолданылған әдебиеттер тізімі
А қосымшасы ЛИРА-АЖЖ есептеу нәтижелері
Б қосымшасы құрылыстың барлық кезеңіне жұмыстардың еңбек сыйымдылығының және машина уақыты шығындарының калькуляциясы
КІРІСПЕ
Қазіргі таңда біздің елімізде тұрғын үй тапшылығы мәселесі өткір болып тұрғандықтан, біздің мақсатымыз құрылыс өнімдерінің сапасы мен қауіпсіздігін арттырумен қатар тұрғын үйдің қолжетімділігін қамтамасыз ету болып табылады.
Қаланың негізгі құрылымы-тұрғын үйлер. Тұрғын үй құрылысының сәулеттік сапасын жетілдіру, тұрғын үйлердің қабаттылығын таңдау, аумақты пайдаланудың қарқындылығы мен тиімділігі ыңғайлы тұрғын үй ортасын қалыптастыруға бағытталған.
Соған орай тұрғын үй құрылысына инвестицияларды қаржыландыру көзі ретінде құрылыс ұйымдары негізінен өздерінің қаражаттарын пайдаланады, олардың үлесі инвестициялардың жалпы көлемінде айтарлықтай өсті. Өсу қарқыны 2012-2021 жылдар аралығындағы кезеңде біркелкі емес. шамамен 24% құрайды.
Тұрғын үй құрылысына жыл сайынғы инвестиция көлемі артып келеді. Орташа алғанда, өсім шамамен 15% құрайды. 2017 жылдың қорытындысы бойынша құрылыс саласы, біздің бағалауымыз бойынша, шамамен 891,6 млрд. теңгеге немесе 2,7 млрд. АҚШ доллары көлемінде инвестиция тартады. Инвестиция құрылымы айтарлықтай өзгермейді деп күтілуде.
Болашақ ғимараттың құрылысының сапасы мен сәулеттік келбеті көбінесе көлемдік жоспарлау мен диз айн шешімдерінің сапасына байланысты, сондықтан дипломдық жобада бұл мәселелерге көп көңіл бөлінді.
Нұр-Сұлтан қаласындағы 7 қабатты,18 пәтерлі тұрғын-үй тақырыбы бойынша дипломдық жоба әзірленді. Тұрғын-үй Нур-Султан қаласында, беделді Комсомольский ауданында орналасады. Тұрғын алаңдары 90-нан 450 шаршы метрге дейін барады. Кешеннің жалпы ауданы 36856, 67 м2.
Жоспардағы тұрғын үй жинақы көрініске ие. Тұрғын үй- ғимараттың азаматтық түріне жатады. Бұл құрылысты бас мердігер ретінде салу кезінде - "ORDA Construction Co." ЖҚС жұмыс атқарады.
Қаланың негізгі құрылымы-тұрғын үйлер. Тұрғын үй құрылысының сәулеттік сапасын жетілдіру, тұрғын үйлердің қабаттылығын таңдау, аумақты пайдаланудың қарқындылығы мен тиімділігі ыңғайлы тұрғын үй ортасын қалыптастыруға бағытталған.Жоба заманауи құрылымдарды, жетілдірілген материалдарды қолданады.
Құрылыстың белгіленген мерзімде басталып, берілген уақытта аяқталуы жоспарлануда.
Телімде өтетін жолдар, жасанды жарықтандыру және көгалдандыру бар. Бір жағынан, бұл тұрғын үй кешенін пайдалану ыңғайлы болу үшін, ал екінші жағынан - тұрғындарды асылдайды. Заманауи дизайн бойынша қазіргі заманғы материалдардан жолдар, жарықтандыру жоспарлануда. Көгалдандыру - түрлі гүлдер, бұталар мен ағаштардың ең жақсы сұрыптарымен жүзеге асырылады
1 СӘУЛЕТТІК-ҚҰРЫЛЫСТЫҚ БӨЛІМ
1.1 Құрылыс алаңының табиғи-климаттық жағдайлары және негіз топырақтарының гидрогеологиялық сипаттамалары
Нур-Султан қаласындағы 7 қабатты 18 пәтерлі тұрғын-үй деп аталатын дипломдық жоба тапсырмасына сәйкес: Тұрғын-үй - жеті қабатты үш ғимараттан тұратын, ғимараттың осы түрі үшін қажетті үй-жайлардың толық кешені бар.
Бастапқы деректер:
Дипломдық жобалауға дайындау.
Жер асты бөлігінің гидрогеологиялық кескіні.
Ғимараттың орналасу жерінің бас жоспары
Тұрғын-үй кешені Нур-Султан қаласында, беделді Комсомольский ауданында орналасады. Облыстың климаты шұғыл континентальды болып табылады, ең жоғарғы қысымы 36 ° С болатын бірінші климаттық аймаққа жатады, норма жүктемесі 100 кг м.Құрылыс алаңы бұрын салынған аумаққа кірмейді.
климаттық кіші аудан - I В; - ылғалдылық аймағы-III (құрғақ);
- ең суық бескүндік сыртқы ауаның есептік температурасы (0,92 қамтамасыз етумен) - минус 31,20 С;
- жылыту кезеңінің орташа температурасы - минус 6.30 С; - жылыту кезеңінің ұзақтығы-209 тәулік;
- ауаның жылдық орташа температурасы 3,20 С құрайды;
- Суық кезеңдегі ауаның абсолютті минималды температурасы-минус 51,60 С;
- ең суық тәуліктердің сыртқы ауа температурасы (0,92 қамтамасыз етумен) - минус 35,80 С;
0,98, - 28,6 ºС қамтамасыз етілген жылы кезеңдегі ауа температурасы-желтоқсан-ақпан - об желдің басым бағытыºС - преобладающее направление ветра за декабрь-февраль - ОБ
- маусым-тамыз-СШ үшін желдің басым бағыты (Румба)
2. Нормаға сәйкес [4]:
- қар жамылғысының салмағы бойынша аудан-III (1,0 кПа); - жел қысымы бойынша аудан-III (0,38 кПа). Инженерлік-геологиялық сипаттамасы:
2. Нормаға сәйкес[5]:
- құрылыс аймағындағы топырақтың орташа қату тереңдігі -160 см.
Сайттың рельефі салыстырмалы түрде тегіс. Жер асты суларының деңгейі 1,5-2,0 м тереңдікте байқалады, Сулы қабаттың қоректенуі жауын-шашынның, сондай-ақ жер асты суларының инфильтрациясына байланысты.
Инженерлік-геологиялық зерттеу көрсеткендей, тұрмыстық корпустың құрылысына арналған алаң құм қабаты бар құмды саздақтардан тұрады, төмен температуралы, қатты, келесі сипаттамаларға ие:
- табиғи ылғалдылықта: γ = 1,67 тм3, с=0,14 кг см2, φ=270, Е=120 кг см2 . .
Радиациялық баланс жылына шамамен 25-30 ккалсм2, қарашадан наурызға дейін теріс.
194 см саздақтар, құмдақтар мен құмдардың мұздатудың нормативтік тереңдігі 257 см-ге жетуі мүмкін, максимум-280 см.инженерлік-геологиялық жағдайларға сәйкес учаскенің аумағы қолайлы және шартты түрде құрылыс үшін жарамды.
Қауіпті эрозиялық процестер мен құбылыстардың әсерін жою үшін келесі шаралар қажет: тік орналасу.
Тұрғын үй кешені азаматтық ғимаратқа жатады:
Ғимараттың беріктік дәрежесіне қарай классы = 1.
Отқа төзімділік деңгейіне байланысты классы = 1.
Іргетас - құрама темірбетон.
Қабырғалар - монолиттен жасалған.
Қабаттасу және жабындар - құрама темірбетон.
Цокольді қабатта: паркинг, қойма бөлмелері, электрқалқаны орналасқан.
1-қабатта: кіре беріс, тамбур және лифт холлы орналасқан.
2-7 қабатта: пәтерлер орналасқан
Құрылыс алаңының инженерлік геологиялық жағдайлары:
Зерттелетін алаң бірқатар инженерлік коммуникациялармен: сумен жабдықтау, канализация, жылу магистралі арқылы өтеді. Сайттың беті салыстырмалы түрде тегіс, оңтүстік пен оңтүстік-шығыс бағытындағы рельефтің жалпы төмендеуі. Бетінің абсолютті белгілері 86,3 м-ден 92,85 м-ге дейін өзгереді, барлық учаскедегі белгілердің максималды айырмасы 1,55 м. Сайттың геологиялық бөлімі № 2 ұңғыма бойымен жүргізілген инженерлік-геологиялық зерттеулер негізінде құрастырылды.
Бірінші деңгей - заманауи формациялар негізінен топырақ қабаты болып табылады. Топырақтың қалыңдығы 0,5 м құрамы негізінен құмнан, саз топырақтан тұрады. Қоспалардың орташа мөлшері 10% құрайды. Өз салмағынан тығыздау дәрежесі бойынша - араласады.
Екінші деңгей - I қабатының жоғарғы квартерналды аллювиалды шөгінділерінің жоғарғы бөлігін құрайтын, негізінен құмды қоңыр шаңнан, аз орташа мөлшерден тұрады; орта тығыздығы, төмен деңгейден су өткізбейтін күйге дейін, саздауыштар мен линзалар бар. Қабаттың қалыңдығы - 1,3 м.
:: Үшінші деңгей - қабаттың төменгі бөлігінен кесілген жоғарғы бөлігін 2,5 м
тереңдікте құрайды, қабаты қоңыр саздауытпен ұсынылған, ол турбулентті.
Төртінші деңгей - қоңыр шаңды құммен, тығыз, ылғалды. Қабаттың қалыңдығы 3,4 м, 4,5 м тереңдікте саздың қабаты бар. Бұл қабатта жер асты суларының деңгейі 5,4 м тереңдікте өтеді.
Бесінші деңгей - қабаттың төменгі бөлігіндегі қиюдың орта бөлігін 6,7 м тереңдікте құрайды, қабаты қоңыр саздақпен, ағып тұрады. Қабаттың қалыңдығы 0,8 м.
:: Алтыншы деңгей - Жоғарғы төрттегі аллювиалды шөгінділердің
митологиялық бөлігінің төменгі бөлігін V қабатының төменгі жағынан ұңғыманың соңғы тереңдігін (15-20 м) құрайды. Бұл қабат құм қиыршық, көбінесе күлді, маловиальды; 7,5 м тереңдікте саздауытты сирек кездесетін қабыршақтар мен саздауыштар бар.
1.2 Функционалдық мақсаты технологиялық процесс туралы қысқаша мәліметтер
Тұрғын үй Нур-Султан қаласының орталығындағы Қарашаш-Анa көшесінің бойында, Комсомольский селосында орналасқан. Құрылыстың бас жоспарына сәйкес салынып жатқан құрылыстың жанында тұрғын үй ғимараттары орналасқан. Орталық аэродромның суық желдерімен аз соққылықты қамтамасыз ететін меридиандық бағытта жасалған және тоқсанның микроклиматын жақсартады. Кешеннің ауласы балалар ойын алаңы, демалу үшін орындықтар және басқа да инфрақұрылымдық нысандармен жабдықталған. Үйлер мен ғимараттардың арасында балаларға ағаштар мен бұталар отырғызылады, бұл шуды жұту және ауа ортасының экологиялық балансын жақсартады.
Негізгі қасбеттің бойында өрт кезінде өрт сөндіру машиналарына арналған кіреберіс жол ретінде пайдаланылатын кең төсемдік жолдар әзірленді. Лампалар тротуар бойымен жобаланған. Жолдар лампалармен бекітіліп, шамдармен жарықтандырылады. Ғимараттардың арасында адамдар және көліктер өтетін жолдар қарастырылған.
Бас жоспар:
Таблица 1.1
Атауы
Көрсеткіш
Жобаланатын ғимарат [м[2]]
36856, 67
Жобаланатын паркинг [м[2]]
5998,98
Құрылыс ауданы [м[2]]
10566,00
Сатылатын аумақ ауданы[м[2]]
22078,69
1.3 Көлемдік-жоспарлау шешімі
Мақсаты бойынша ғимарат азаматтық ғимарат. Жобаланған ғимараттарда күрделі конфигурация болғандықтан, оларды ұзындығы 36,375 м және 44,750 м, ені - 14,00 м, биіктігі - 30,290 м, бір қабатының биіктігі - 3,32 м, сыртқы ұстындар аралығы 6 метрден қабылданды.
Кешен Нур-Султанмыздың орталығында, шулы орталық көшелерден алыс, тыныш және беделді Комсомольский шағын ауданында орналасқан.
Осы жобада жұмыс жасауда барлық инновациялық технологиялар мен құрылыс әдістерін қолданатын барлық нюанстарды ескере отырып, әрбір егжей-тегжейлі мұқият жұмыс жасалды. Кешеннің жобасы заманауи классикалық стильде жасалған үш ғимараттан тұрады. Талғампаз архитектура, залдардың авторлық дизайны және ауланың керемет ландшафты - бірегей бейнені жасай аласыз, онда жайлы жайлылық пен тазалықтың атмосферасын таба аласыз. Кешенде барлығы 115 пәтер бар. Тұрғын аудандары 86-дан 427 шаршы метрге дейін өзгереді, кешені әрқайсысы үш пәтерден артық емес 7 қабаттан тұрады.
Тұрғын үй кешені монолиттік-кірпіш ғимараттың принципі бойынша құрылады: керамикалық кірпіш сыртқы және ішкі қабырғалары толтыра отырып, монолитті темір бетонды қаңқадан тұрады. Ғимараттың қасбетінде орнатылған алюминий-ағаш терезелер еуропалық сапаға сай, қызыл травертин, алюминий және шыны талшықты темірбетон сияқты берік және экологиялық таза қасбеті материалдарды еуропалық стильде жасалған. Терезелерде бельгиялық профиль Reynaers (Reynaers) және үш қабатты шыныланған терезе энергия үнемдейтін шыны қолданылған. Әрбір пәтерде дизайнерлік шойын радиаторлар бар. Тұрғын үй кешеніндегі барлық коммуникациялық жолдар - орталық. Өз тренажер залы, бассейн, кездесулер мен келіссөздер үшін қонақ бөлмесі, балалар бөлмесі, жеке жүргізушілер күтетін бөлме, өнімдерді қайта өңдеу үшін үй-жайлар, кір жуатын габаритті киім, және басқа да жеңілдіктер орнатылған.
Енді тұрғын үй кешенінің артықшылығы туралы көбірек:
Лаундж-рум (lounge-room)
Лаундж румда жайлы, еркін және тыныш атмосферасы іскерлік кездесу өткізіп, достарыңызбен бір шыныаяқ кофе үстінде сөйлесуге мүмкіндік бар. Лаунж-зал 6-блок бойынша бірінші қабатта орналасқан, ол жұмсақ бұрышпен, кітаптар мен журналдардың сөрелерімен, үстел мен орындықтармен жабдықталады. Бөлменің аумағы 24,76 ш.м.
Бала бөлмесі
Балалар ойын алаңында болмаса, қай жерде балалармен достасуға болады? Сіздің балаңыз өз кішкентай достарымен ойнайтын уақытын бақытты өткізеді. Көптеген ойын-сауықтар мен ойыншықтар біздің кішкентай жеткіншектерді күтуде. Дос көршілер - жақсы көңіл-күй кепілі! Балалар ойын алаңы 3 блоктың бірінші қабатында орналасқан, ауданы 86,53 ш.м.
1.4 Конструктивті шешімдер
Іргетас.
Тұрғын үй кешенінің қабырғалары астына таспалы дайындалған темірбетон іргетастар әзірленді. Сыртқы және ішкі қабырғаларға арналған жастықтар
1:2 м, марштың F-12 ені бар. Іргетас тереңдігі - 5,0 м.
Рис. 1.1. Іргетас құрылымы.
Сыртқы қабырғалар.
Ғимараттың сыртқы қабырғалары M75 маркалы ерітіндісінде К-О 7550 кірпіштен жасалған.
КТ-11 КТ маркасының IZOVER жобасы оқшаулау ретінде пайдаланылды.
Сыртқы әрлеу - металл торға жоғары сапалы сылақ. ИЗОВЕР жылу оқшаулауды қолдану қыс мезгілінде жылытудың және ауаны кондиционерлеудің едәуір мөлшерін азайтады. IZOVER материалдарының жылу оқшаулау қабілеті оның класында ең жоғары болып табылады. Бұл сапа олардың талшықты құрылымына негізделген. Талшықтардың арасында әрдайым статистикалық тұрақсыз ауа бар.
Бұл барлық құрылымдық жобаларда пайдаланылатын орам түрінде оралған жеңіл, икемді кілем. Оқшаулаудың аз салмағы жеңіл орнатуға мүмкіндік береді. Сондай-ақ, каркасқа жүктеме азаяды. Шыны мақта бейорганикалық заттардан дайындалады, сондықтан саңырауқұлақтардың өсуін және көгерудің қалыптасуына ықпал етпейді.
Рис.1.2.
Қаптамалар мен жабындар.
Қабаттылық пен жабындылар престурирующей арматурасы бар әдеттегі құрама темірбетонды плиталардан жасалған. Алдын ала жасалған плиталарды және жабындыларды пайдалану ғимараттарды монтаждау жылдамдығын арттырады. Төбесі шатыр материалынан жасалған үш қабатты су өткізбейтін кілемден және 5 см асфальт қабатының қабатынан дайындалған, ол 1,5 есе аз төбешікпен және 10-15 пайызға қарағанда арзанырақ.
Шатыр
Ғимараттың шатыры азеңісті, ішкі су шығару жүйесімен, жауын суларын су құбырлары арқылы шығаруға бейімделген. Тік және көлденең буындар ерітіндімен толтырылады. Ішкі беті ауа құбырларынан шыққан ерітінді бірден алынып тасталады. Ішкі ауа құбырларын сұйық қыш-құм ерітіндісімен сылау керек. Сыртқы ауаның арналарын алюкобонд қолшатырымен қамтылған металл каркаста қапталады
Аралықтар.
Аралық деп вертикалды қоршаланған екі бөлмені бір бірінен бөлетін құрылымды атайды. Аралықтардың тіреуі ретінде салмақ түсетін конструкциялар (арқалықтар, тақтайшалар), ал жертөлелерде және бірінші қабаттарында, кірпіш және бетон кірпіштері немесе бетон дайындығы қолданылып отырады.
Аралықтарды еден құрылымына тіреуге тыйым салынады.
Тағайындауына байланысты аралықтар келесі талаптарға сай болуы керек:
- салмағы аз болу;
- отқа төзімді және дыбысоқшаулағыш болу;
- санитарлық-техникалық қасиеттерге сай болу (тегіс болу, тазалану, сондай-ақ, саңылаулар болмауы).
Бұл жобада жеткізуші зауыттарында өндірілген 8 см қалыңдығы бар гипсокартоннан жасалған аралықтар пайдаланылды. Осындай аралықтарды пайдалану құрылыс процесін жылдамдатады және құрылыс алаңында дымқыл үрдістерді азайтады. Бірақ гипсокартон аралықтары өте нәзік болып табылады және дұрыс емес басқарудың арқасында тасымалдау, сақтау және орнату барысында жойылуы мүмкін. Сондай-ақ, қалыңдығы 120 мм болатын M25 ерітіндісінде К-О 7525 кірпіш қолданды.
Терезелер мен витраждар
Терезелер, витраждар көбінесе ғимараттың жайлылығы мен оның сәулеттік-көркемдік шешімін анықтайды. Терезелер мен витраждар ГОСТ бойынша таңдалады - жарықтандырылған үй-жайларға сәйкес 11214-78. Терезелердің жоғарғы жағы төбеде барынша жақын, ол бөлменің тереңдігінде жақсы жарықтандыруды қамтамасыз етеді. Витраждардың негіздері, яғни. жәшіктер мен байланыстырғыштар болаттан 2,5 - 3 есе жеңіл алюминийден жасалған, олар коррозияға төзімді және сәндік.
Ұстатқыштар.
Ұстатқыштар әдетте бірнеше элементтің біріктірілуі арқылы - өздігінен тұратын қабырғаларда қасбет жолағының ширегінің түзілуіне, жолақтың жүктелуіне және бір-екі шұңқырға араласып, қабаттасып, жүктемені көтеру кезінде ғана жобаланады. Бет профильді ұстатқыштар пайдаланған кезде бетон элементтері көзге көрінбеуі мүмкін. Кейбір жағдайларда цемент ерітіндісіне арматураланған кәдімгі көпірлердің дәстүрлі конструкциялары қолданылуы мүмкін.
Есіктер
Дипломдық жобада есіктердің өлшемдері ішкі және сыртқы күшейтілген ГОСТ-6629-74 есіктеріне сәйкес қабылданады. Есіктер бір-далалық немесе қосарлы, төменгі мөлшері бар: 2.1 м және 1.3; 0,9; 0,8; 0,7 м ені. Жылдам эвакуацияны қамтамасыз ету үшін барлық есіктер қозғалыс бағытында сыртқа шығып, көшеде адамдарды өрт кезінде ғимараттан шығаруға негізделген. Қабырғалардың қабырғалары кезінде тасқа салынған антисептикалық ағаш тіректерге арналған есіктерде есік рамалары бекітілген. Сыртқы ағаш есіктер мен баспалдақтар үшін шатырларда шатырлар, ал ішкі есіктер үшін - шекті жоқ. Есіктер жапырақтары ілмектерде (шұңғылшада) іліп қалады, бұл есіктердің жапырақшасын жөндеу немесе ауыстыру үшін ілмектерден ашық ашық есік жапқышын шығаруға мүмкіндік береді. Ашық тұрған жерлерде немесе есудегі есігін табуға жол бермеу үшін, есікті жабық ұстап, есікті ашық күйде жабық күйге келтіретін арнайы серіппелер орнатылады. Есіктер тұтқаларымен, тіректермен және құлыпталмалы құлыптарымен жабдықталған. Кіру тамбурларының есіктері екі қабатты маркалы алюминийден жасалған гофрленген бетінен жасалған. Есік қораптары бекітілген алюминий профильдерден бекітілген анкерлерді қабырғаларға бекітеді.
Едендер
Ғимараттардың қабаттары беріктігі, тозуға төзімділігі, жеткілікті икемділігі, дыбыссыздығы, тазалықтың қарапайымдылығына сай болуы керек. Еденнің конструкциясы еденнің дыбыс өткізбейтін қабілетін және еден құрылысын гидрооқшаулау ретінде қарастырылады.
Еден коридорда, вестибюльда, тамбурда, басты холда, лифт холында, санитарлық түйінде керамикалық гранитті плиткалар; пәтерлерде - паркет төсеніштер;
Рис 1.6. Устройство полов.
1.5 Ғимаратты әрлеу
Жоғары сапалы сылақ әрқашан ең жақсы сатылатын әрлеу материалы болып табылады. Сылақ материалдық шығындарды жеңілдетеді. Жоғары сапалы сылақ арзан ғана емес, сонымен қатар әдемі. Сонымен қатар, қажет болған жағдайда, сіз төмен және шығынсыз ғимараттың қасбетінің сыртқы көрінісін өзгерте аласыз.
Ішкі әрлеу.
Тамбурлар, шатырлар мен пәтерлердің төбелері ылғалға төзімді гипсокартоннан жасалған аспалы төбемен аяқталды. Электр тақта, техникалық үй-жайлар, ванна бөлмелері, баспалдақтар - су-эмульсиялы бояуды бітеу. Душпен жабдықталған бассейн керамикалық плиткадан жасалған.
Сыртқы әрлеу.
Сыртқы қабырға безендіру травертинмен жасалады. Кесенелерге қарама-қарсы, сыртқы қабырғаларға тірелетін металл конструкциялы алюмбоннан жасалған. Қыздырғыш алдын ала бұрғылау тесіктері бар пластикалық фишерлермен бекітіледі. Сондай-ақ, ғимараттың конструкцияларына қорғаныс экрандары орнатылды.
1.6 Инженерлік жүйелер мен желілер
Жылыту.
Жылыту сыртқы ауа температурасы минус 360 ° С болатын алаңға арналған. Ғимараттардағы жылу жүйесі екі түтікке арналған, көлденең, U-тәріздес рейзерлермен төменгі сымды электр қозғалуымен. Стендтер жылыту құралдарын бір жақты жалғастыратын және реттелетін офсеттік жабылатын алаңдармен, баспалдақтардың көтергіштерінде жабық аудандарсыз қабылданады. Жылыту жүйесіндегі жылу тасымалдағыш - 95-700С салқындатқыш параметрлері бар су. Қыздырғыш аспаптарды М-90 шойын радиаторлары қабылданады, бұл бір секцияны 0,15 кВт жылу беруімен жүзеге асырылады. Шойын радиаторларының жылу беруін реттейтін радиатор қондырғылары Danfos типті термостатикалық радиаторлы клапандармен жабдықталған. Жылыту жүйесінің жеке сақиналарын реттеу және ажырату үшін өшіру клапаны орнатылған. Жылыту жүйесінен ауаны шығару жоғарғы радиатор қақпақтарда орнатылған ауамен қаныққан клапандар арқылы жүзеге асырылады. Қабырғалардың қиылысындағы құбырлар, ішкі қабырғалар мен бөлімдер үлкен диаметрлі құбырлардың қалдықтарынан жеңдерде орналасады; құбырларды құбырлармен тұтанатын материалдармен төсеу орындарында тесіктер мен тесіктердің тығыздалуы, қоршаудың стандартталған отқа төзімділік шегі бар. Құбырлар ГОСТ 3262-75 бойынша қарапайым болат суды және газды және ГОСТ-10704-91 бойынша электрлендірілген болаттан жасалған, желдету табиғи импульспен жабдықтау және шығару арқылы жүзеге асырылады. Сорғыш желдеткіш құбырлар арқылы жасалған. Сыртқы ауа ағыны терезелердің өткелдері арқылы ұйымдастырылмаған. Торлар пластик.
Сумен жабдықтау
Суық сумен қамтамасыз ету сыртқы желіден тұрмыстық-ішуге арналған. Кіру кезінде қысым H = 13 м. су. Сумен жабдықтау және кәріз жүйелерін есептеу ҚНжЕ 2.04.01-85 *, ҚР ҚНжЕ 3.02-01-2001 сәйкес жүргізілді. Сантехника және ауыз су: суық сумен жабдықтау көзі - қазіргі су құбыры. Суық су құбырының енгізілуінде жалпы су ағыны есебімен айналып өтетін 15 мм диаметрі бар суды өлшеу қондырғысы орнатылды. Суық суды тұрмыстық ыстық сумен жабдықтау жүйесі санитарлық-гигиеналық жабдықтарға, өртке қарсы және суару крандарына сумен жабдықтауға арналған. Ауыз сумен жабдықтау желісі бір кіре берісте өлі нүкте ретінде жасалған.
Ішкі сумен жабдықтау желісі ГОСТ 22689.0-89 (1990) бойынша полипропилен құбырларынан жасалған. Ыстық сумен қамтамасыз ету: Ыстық сумен жабдықтау жүйесі - жабық. Ыстық сумен жабдықтаудың су жылытқыштарының қосылуы екі сатылы жүйелі схемамен жүзеге асырылады. Белстройиндустрия АҚ жылу алмастырғыштары су жылытқышы ретінде пайдаланылады, айналмалы құбырдағы ыстық сумен жабдықтау жүйесінде айналымды қамтамасыз ету үшін,
айналыстағы сорғы.
Канализация
Ағынды суларды шаруашылық - фекальды және жергілікті желіден өндіру жүргізіледі. Ғимарат қаланың сыртқы желілеріне шығарылатын тұрмыстық кәріз жүйесін жасады. Стендтер мен түтіктер құбырларды Уфук пластикалық құбырларынан санитарлық-гигиеналық құрылғылардан өткізетін ГОСТ 6942-98 шойын құбырларынан орнатылды. Желіні тазарту үшін аудит және тазалау ұйымдастырылады. Су бұру құбыры шұңқырдың үстінде 0,5 м-ге дейін ағызылатын құбырлар арқылы желдетіледі.
Телефонды орнату
Ғимаратқа телефон кабелі қосылған және қалалық телефон стансасыныңмүмкіндігіне байланысты қалалық телефон желісі қосылған. Ғимаратқа кірудің сыйымдылығы үй-жайларды телефондандырумен 100% таңдалады. Телефон канализациясынан телефон кабельдерін енгізу жертөлелер арқылы жүзеге асырылады. Тарату қораптары SHRU-07 қосылымының едендік шкафтарында орнатылады.
Абоненттің телефон желісі ITR PVC 2 * 2 * 0.5, V санаты кабелімен жүзеге асырылады. еденнен шкафтар байланыс шкафтар инженерлер ПВХ кабель еденнен дайындауға қаланды пластикалық құбырлар төселді * 2 2 * 0,5.
Қоқыс шығару жүйесі
Қоқыс қоқыс контейнерлері орналасқан көшеде арнайы цистерналарға қосылады. Оның қоқысы қаланың қоқыстарына күн сайын түседі.
Қуат көзі
Электрмен жабдықтау сенімділігіне арналған ғимараттың электр қабылдағыштары II санаттағы тұтынушыларға тиесілі. Ғимараттың электрмен жабдықталуы 220380 В кернеуі бар ішкі тораптардан қамтамасыз етілген. Электр энергиясының негізгі тұтынушылары - жарықтандыру қондырғылары, санитарлық-технологиялық жабдықтар.
Орнатылған жарықтандыру қуаты 198,8 кВт. Шамдар таңдау қоршаған ортаның сипаттамалары, бөлмелерді тағайындау және жарықтандырудың қабылданған стандарттары негізінде жасалады.
Жарықтандыру панельдерден және есіктерде орнатылған қосқыштардан бақыланады. Электр тогының төтенше жағдайын және эвакуациялық жарықтандыруды басқару үшін, YTP-0,25-220 36V жарықтандыру басқару блогы орнатылды. Ашық таратушы құрылғы ретінде коммутаторға орнатылатын MakScomElectro тауарлық белгісінің автоматты таратқышының кіріс және таратқыш құрылғысы қабылданды.
Жарықтандыру және қуат қалқандары ретінде MakScomElectro сауда маркасының модульдік тарату шкафтары қабылданды. Топтық жарықтандыру желілері қабырғалар мен плиталардың блоктарында гипс қабаты астында жасырылған және кронштейндерде (техникалық бөлмелерде) қабырғаларда ашық сым PV арқылы жүзеге асырылады.
Электр желілері еденді дайындауға арналған PVC құбырларында ПВ сым арқылы жүзеге асырылады. Техникалық қызмет көрсету персоналының қауіпсіздігін қамтамасыз ету үшін электрлік жабдықтың металл өткізбейтін бөліктері электр желісінің бейтарап сымына қосылу арқылы жойылуы керек. Ажыратқыштар еден деңгейінен 0,9 м биіктікте орнатылады, розеткадан 0,3 м. Ішкі жерге тұйықталу 25x4 жолақты болаттан жасалған. Жолақ қабырғаға еден деңгейінен 400 мм биіктікте 1 м арқылы дублермен бекітіледі. Қабырғалар арқылы өтетін жолдар құбыр бөліктерінде жасалады. Электродтар ретінде 40x4 болат жолымен бір-бірімен байланыстырылған диаметрі 16 мм болатын дөңгелек электродтар қолданылады. Барлық жерлендіргіш автобустар негізгі жерге қосу бұрандасына (болтты) қосылады. Жерлендіргіш қапсырма ретінде АСУ орнына орнатылған 50x5 болат жолағы қолданылады. Жерге қосу құрылғысының кедергісі 4 Ом-нан аспауы керек. Электр монтаждау жұмыстары ағымдағы PUE-ге сәйкес жүргізіледі.
1.7 Қоршау құрылымының жылу техникалық есебі
Сыртқы қабырғалары
Бастапқы деректер:
Құрылыс орны: IB, Нур-Султан
Ылғалдылық аймағы Құрғақ
Ылғал бөлме режимі Қалыпты Бөлмедегі ауаның салыстырмалы ылғалдылығы 55 %
Ылғалдылық аймақтарында жұмыс істеу шарттары А
- Ішкі ауаның есептік температурасы tВ=20оС. [5]; 3-қосымша 2-Ескертпе;;
н
- Ең суық бескүндік Температура (қамтамасыз етілуі 0,92) t с= -31,2 оС- Tот жылыту кезеңінің орташа температурасы.= -6,3 оС; - жылыту кезеңінің ұзақтығы zот.пер.= 209сутки;
- Қоршау конструкциясының ішкі беттерінің жылу беру коэффициентіαB = 8,7 Втм2*оС
- Коэффициент теплоотдачи наружных поверхностей ограждающей конструкции αн = 23 Втм2*оС
қоршау конструкциясының сыртқы беттерінің жылу беру коэффициенті
Қажетті термиялық кедергісі R тр , жауап беретін
санитарлық-техникалық және ыңғайлы жағдайларды формула бойынша анықтаймыз:
0
R тр n(tв tн )
в tн (1.1)
R0тр=(tв-tн5)∆tнxαв=51,234,8=1,4
Қабаттар
Қабаттардың сипаттамасы
Көлемдік масса ρ
Қалыңдығы
м δ
Жылуөткізгіштік , Вт(м 0С) λ
жылу жинау s, Вт(м2 0С)
1 қабат
Кірпіш қалау
1800
0.25
0.7
0,357
2 қабат
Жылытқыш - базальт негізінде минплата
50
0.16
0.04
3,810
3 қабат
Гранит тақталары (желдетілетін қасбет)
2800
0.03
3.49
0,009
о
2. Жылыту кезеңінің градус-күнін есептейміз (ГСОП): ГСОП =(tB - ton)*zon
ГСОП=(20-(-6,3))*209=2863 С * сутки
мұнда tср.от.=-6,3°С - жылыту маусымының орташа температурасы [2], табл.1*;
z=209 тәулік-жылыту кезеңінің ұзақтығы [2], табл.1*;
2. Біз ең төменгі қарсылықты анықтаймыз
энергия үнемдеу шарттарына сүйене отырып, ғимараттың қоршау конструкцияларының жылу берілісі:
3. 2000___=2,1 2,8-2,1=0,7
0,72000=0,00035
2863___x=2,3
4000___=2,8
2863-2000=863
(863*0,00035+2,1)=2,4
4000-2863=1137
2,8-(1137*0,00035)=2,3
Қоршау құрылымдары мен олардың сипаттамалары
tв
tот.пер.
zот.пер.
20
-6,3
209
мұнда d - қабаттың қалыңдығы, м;
l - қабаттағы материалдың жылу өткізгіштік коэффициенті, W (m :: ° C), қолдануға сәйкес қабылданады. 3 *.
4. R0трR0эн
R0тр=1,4 R0трR0эн
R0эн =2.3
5. Қабырғаның жоспарланған құрылымының жылу берілуіне кедергісін анықтаймыз R0
R0=1αв+δ1λ1+δ2λ2+δ3λ3+1αн=18,7+0,25 0,7+0,160,04+0,033,49+123=4,47м2*℃В т
6. Қабырғаның жылу инерциясының сипаттамасын анықтаймыз D
D=δ1λ1*S1+δ2λ2*S2+δ3λ3*S3=0.3*0.35+ 4*3.81+0.01*0.009=15,1
Қабырға құрылымының қалыңдығы климаттық жағдайларға сәйкес келеді δ=510мм
Шатырдың жылу техникалық есептеу жолдары
Кесте 1.5- Шатырдың жеке қабаттарының жылу техникалық сипаттамалары [12]
№ пп
Наименование
δ (м)
ρ (кгм3)
λ (Втм∙°С)
S (Втм∙°С)
1
Стяжка из цементно-песчаного раствора, М200
0,025
1800
0,76
3,60
2
Утеплитель пенополистиролбетон
0,19
300
0,052
0,89
3
Пароизоляция
0,01
600
0,24
3,53
4
Монолитная жб плита
0,22
2500
1,92
17,98
1. Кестеден есептеу үшін қажетті нормативтік деректерді жазамыз [3]:
- Ішкі ауаның есептік температурасыtв = 20°С;
"Төмен инерциялы" қоршау үшін сыртқы ауаның есептік температурасы (неғұрлым суық бес күндік температура)
tн = tн.х .= -31,2°С (қамтамасыз етілуі 0,92);
- Жабу үшін N=1 коэффициенті [12];
- ∆Tн = 4 °С нормативтік сыртқы айырмашылық = 4 °С[12];
2
- Ішкі бетінің жылу беру коэффициентαв = 8,7 Втм ∙°С[12];
2
- Сыртқы бетінің жылу беру коэффициентіαн = 23 Втм ∙°С[12].
3. Жабынның жылу инерциясының сипаттамасын анықтаймыз
D [5]:D=δ1λ1xS1+δ2λ2xS2+δ3λ3xS3+δ4λ4x S4=
0,025 0,19 0,01 0,22
0,76 3,6 0,052 0,89 0,24 3,53 1,92 17,98 5,25 кезінде D = 5,25 7 "аз инерциялы" қоршау.
0
4 Біз жылу беруді жабудың қажетті кедергісін анықтаймыз Rтр [5]:
R0трnx(tв-tн)αвx∆tн=1x[20--31]4x8.7 =1,4м2
5. Біз жабын құрылымының жарамдылығын тексереміз. Тексереміз шарт (1.1):
Вт Вт
т
R0 р 1,4 м2 С R0 3,9 м2 С
Жабынның белгілі бір қалыңдығы δ = 445 мм Нұр-сұлтан қаласының климаттық жағдайларына сәйкес келеді.
Жоспарланған жабын құрылымының Нұрсұлтан қаласының климаттық жағдайларына жарамдылығын тексеру. Үй-жайдағы ылғалдық режимі-қалыпты, ылғалдылығы бойынша құрылыстың климаттық аймағы-құрғақ[12].
Төменде жабын дизайнының жобалық схемасы және оның жеке қабаттарының жылу техникалық сипаттамалары келтірілген.
1.8 Іргетастардың тереңдігін анықтау
Df=1,85м
Среднемесячные отрицательные температуры города Нұр-Сұлтан
Месяц
Температура, ºС
Месяц
Температура, ºС
Январь
- 15,1
Декабрь
- 11,1
Февраль
-13,6
Df=Kh*dfn=0,5*1,85=0,925м
kn - температураның кеңею коэффициенті kn = 0,4
Құрылыс алаңындағы жерасты суларының деңгейі dw=6м
df және dw Салыстырамыз
dw=0,925+2=2,925
Фундаменттің қату тереңдігі
D=df+2,1--0,15=0,925+0,15=1,075
Шарттарды қанағаттандырады
2. ЕСЕПТІК-ҚҰРЫЛЫМДЫҚ БӨЛІМ
2.1 ЛИРА-САПР - да ғимараттың қаңқасын есептеу
Протокол расчета
Дата: 12.05.2022
GenuineIntel Intel(R) Core(TM) i5-9300H CPU @ 2.40GHz 8 threads
Microsoft Windows 10 Professional RUS 64-bit. Build 19043
Размер доступной физической памяти = 3876736512
01:03 Чтение исходных данных из файла C:\Users\Public\Documents\LIRA SAPR\LIRA SAPR 2016 NonCommercial\Data\диплом расчет.txt
01:03 Контроль исходных данных основной схемы
Количество узлов = 4537 (из них количество неудаленных = 4537)
Количество элементов = 6254 (из них количество неудаленных = 6254)
ОСНОВНАЯ СХЕМА
01:03 Оптимизация порядка неизвестных
Количество неизвестных = 24445
РАСЧЕТ НА СТАТИЧЕСКИЕ ЗАГРУЖЕНИЯ
01:03 Формирование матрицы жесткости
01:03 Формирование векторов нагрузок
01:03 Разложение матрицы жесткости
01:03 Вычисление неизвестных
01:03 Контроль решения
Формирование результатов
01:03 Формирование топологии
01:03 Формирование перемещений
01:03 Вычисление и формирование усилий в элементах
01:03 Вычисление и формирование реакций в элементах
01:03 Вычисление и формирование эпюр усилий в стержнях
01:03 Вычисление и формирование эпюр прогибов в стержнях
Суммарные узловые нагрузки на основную схему:
Загружение 1 PX=0 PY=0 PZ=4601.26 PUX=7.06241e-014 PUY=-1.32248e-013 PUZ=0
Загружение 2 PX=0 PY=0 PZ=507.654 PUX=1.30234e-014 PUY=-3.35391e-014 PUZ=0
Загружение 3 PX=0 PY=0 PZ=135.017 PUX=2.93862e-015 PUY=-1.0273e-014 PUZ=0
Загружение 4 PX=0 PY=0 PZ=710.716 PUX=1.41831e-014 PUY=-4.61436e-014 PUZ=0
Загружение 5 PX=0 PY=0 PZ=97.65 PUX=2.2829e-015 PUY=-7.14012e-015 PUZ=0
Загружение 6 PX=0 PY=0 PZ=743.63 PUX=2.42497e-014 PUY=-5.49352e-014 PUZ=0
Загружение 7 PX=0 PY=0 PZ=84.7168 PUX=1.7486e-015 PUY=-5.35509e-015 PUZ=0
Расчет успешно завершен
Мозайка перемещений по оси x(собственный вес)
Мозайка перемещений по оси y (собственный вес)
Мозайка перемещений по оси z (собственный вес)
Мозайка перемещений по оси UX (собственный вес)
Мозайка перемещений по оси Uy (собственный вес)
Мозайка перемещений по оси Uz (собственный вес)
Эпюры продольных сил N
Эпюры поперечных сил Qy,Qz
Мозайка напряжения по Mx
Мозайка напряжения по My
Мозайка перемещений по оси X (вес конструкция пола)
Мозайка перемещений по оси Y (вес конструкция пола)
Мозайка перемещений по оси Z (вес конструкция пола)
Мозайка перемещений по оси X (вес конструкция покрытия)
Мозайка перемещений по оси X (вес наружных стен)
Мозайка перемещений по оси X (полезная нагрузка)
Мозайка перемещений по оси Z (полезная нагрузка)
Мозайка перемещений по оси X (снеговая нагрузка)
Монолитті қабырғаны есептеу және жобалау, Пайдалы жүктеме:
2kHм2 при yf=1
Қабаттасу элементтерін дамыту үшін дизайн схемасы қабылданд.
Элементтердің көлденең қимасының өлшемдерін тағайындау.
Қабаттасу элементтерінің өзіндік салмағынан және олардың есептік аралықтарынан жүктемені анықтау үшін олардың аралықтарына байланысты арқалықтардың көлденең қималарымен белгілеу ұсынылады.
Арқалықтар қимасының биіктігі қабылданды
h=110118*l
қима ені h=1213*h
B1 көлденең арқалықтарының көлденең қимасының биіктігін тағайындаймыз
h=115*l=113,5*5000≈370mm
Қабырғаның енін тағайындаймыз
b=12*400≈200mm
Қабылданды b=200mm
Б2 бойлық арқалықтарының көлденең қимасының биіктігін тағайындаймыз
h=110*l=110*5940≈594mm
қабырғаның енін тағайындаймыз
b=12*400=200mm
Плитаның қалыңдығы екі бағытта жұмыс істейтін арматураның орналасу жағдайынан ең аз болуы мүмкін.
Плитаның қалыңдығын келесі шектерде қабылдау ұсынылады
hf=125150*l 2.3 бұл жерде l- кіші аралықтың мәні және оның мәні 50, 60, 70, 80, 100, 120, 140, 200 мм болуы мүмкін.
Таңдап аламыз hf=125*5000=200mm ; hf=200mm
Жобалауға арналған деректер
Контур бойымен бекітілген плиталары бар монолитті қабырғалы еден үшін біз В15 класты ауыр бетонды қабылдаймыз.
Бетонның жобалық кедергісі [8, 13-кесте]. Rb=8,5 Мпа
Rbt=0,75 Мпа
Шекті күйлердің бірінші тобына сәйкес қабаттасу элементтерін есептеу кезінде біз бетонның жұмыс жағдайының коэффициентін ескереміз yb=0,9
Rb=8,5*0,9=7,65МПа, Rbt=0,75*0,9=0,675 Мпа
Пластинаны нығайту үшін біз Вр-1 класты арматуралық сымнан дәнекерленген торларды қабылдаймыз.
Арматураның есептік кедергісі:
Диаметрі 5 Вр-Rs = 360 МПа.
Диаметрі 4 Вр-Rs = 365 МПа.
Диаметрі 3 Вр-Rs = 375 МПа.
Бойлық және көлденең арқалықтарды (Б1, Б2) арматуралау үшін A-III класты бойлық жұмыс арматурасы қабылданады. Рамалардың монтаждық және көлденең шыбықтары А-I класын қабылдайды.
Жүктемелерді анықтау
Плитадағы жүктемелердің анықтамасы-бұл 2.1-кестеде ғимараттың мақсаты бойынша сенімділік коэффициентін ескере отырып берілген. yn=0,95
Құрылыс құрылымның 1 шаршы метр көлемде бөлінген жүктемелері
Кесте 2.1
Аталуы
Көлемдік салмағы кгм3
Қалыңдығы м
Норм.мағ
сенімділік коэффициенті
есептік мәні
ламинат
967
0,012
кгм[2]
11,6
1,3
15,08
наливной пол
2150
0,01
кгм[2]
21,5
1,3
27,95
стяжка (цем.-пес. раствор М150)
1800
0,04
кгм[2]
72
1,3
93
пеноплекс
35
0,04
кгм[2]
2
1,3
2
Итого поз 1-4
138
3. ТЕХНОЛОГИЯ ЖӘНЕ ҚҰРЫЛЫСТЫ ҰЙЫМДАСТЫРУ БӨЛІМІ
3.1 Құрылыс өндірісін дайындау
Дайындық жұмыстарына мыналар кіреді: аумақты, алаңдарды тазарту, жер үсті және жер асты суларын бұру, геодезиялық бөлу негізін құру.
Алғаш рет игерілген алаңның аумағын тазарту кезінде жасыл желектер трансплантацияланады, діңгектер қыртысталады, алаң бұтадан тазартылады, қажет емес құрылымдар бұзылады, топырақтың құнарлы қабаты алынады. Кесуге немесе қайта отырғызуға жатпайтын жасыл желектер жалпы қоршаумен қоршалады.
Салынып жатқан алқаптардан алынатын құнарлы топырақ қабаты кесіліп, кейіннен пайдалану үшін сақталатын арнайы бөлінген орындарға ауыстырылады.
Құрылыс алаңы қоршалуы немесе тиісті белгілермен және жазулармен белгіленуі тиіс.
Жер үсті сулары атмосфералық жауын-шашыннан түзіледі. Көрші учаскелерден келетін "бөтен" және құрылыс алаңында орта есеппен қалыптаспайтын "өздері" жер үсті суларын ажыратыңыз. "Бөтен" жер үсті сулары аумаққа кірмеуі үшін арықтар жасалады. "Олардың" беткі суларын бұру үшін тиісті беткейлер беріледі. Сайттың тік орналасуымен олар ашық және жабық дренаж желісін ұйымдастырады. Алаңды жер асты суларымен қатты суландыру жағдайында алаң ашық немесе жабық дренаждың көмегімен кептіріледі.
Алаңды құрылысқа дайындау сатысында жергілікті жерге тұрғызылуға жататын ғимараттар мен құрылыстардың жобасын шығару кезінде, сондай-ақ құрылыстың барлық сатыларында және ол аяқталғаннан кейін жоспарлы және биіктікті негіздеу үшін геодезиялық бөлу негізі құрылуы тиіс. Жоспардағы құрылыс объектілерінің жағдайын анықтау үшін геодезиялық бөлу негізін бойлық және көлденең осьтердің құрылыс торы түрінде жасайды; негізгі ғимараттар мен құрылыстардың орналасуын және олардың өлшемдерін анықтайды.
Құрылыс торын жобалау кезінде бөлу осьтерін орындау үшін максималды ыңғайлылық қамтамасыз етілуі керек.
Тапсырыс берушінің геодезиялық бөлу негізін құру,функция болып табылады.
Ол құрылыс басталғанға дейін кемінде 10 күн бұрын мердігерге техникалық құжаттаманы геодезиялық негізге беруге тиіс.
3.2 Жұмыстарды жүргізуге арналған нұсқаулар
Экскаватор машинисі топырақты өңдеу кезінде машинаның конструкциялық мүмкіндіктерін және қозғалтқыштың қуатын толық пайдалануға ұмтылуы тиіс. Экскавация циклінің ұзақтығы платформаның айналуын және шелекті түсіру және көтеру операцияларын біріктіру арқылы азаяды. Шелек бір суретпен толтырылуы керек. Шөмішті кенжардың төменгі жағына салу керек, бұл шелектің мүмкіндіктері мен кесу жағдайын толығымен пайдалануға мүмкіндік береді.
Жұмыс сапасын жедел бақылау талаптарға сәйкес орындалады және жұмыс сапасын тексеруді ай сайын жұмыс өндіруші және бригадир жүргізеді.
Жеке учаске бойынша аяқталған жер жұмыстарын қабылдау экскаватор бригадасының бригадирінен көлемі немесе құрылысы бойынша жүзеге асырылады, оны жұмыс шебері немесе өндірушісі жүргізеді. Объектілерді немесе құрылыстарды қабылдау кезінде тексеруге мыналар жатады:
Жоспарда да, кесіндіде де жобаланатын құрылыстың геодезиялық өлшемдерінің сәйкестігі
Қазаншұңқыр түбінің еңістерінің жұмыс сызбаларында немесе жұмыстарды салу жобасында белгіленген мәндерге сәйкестігі.
Жобалау белгілерінің сәйкес келуі қазаншұңқыр негізі, сондай-ақ еңістердің тіктігі.
3.3 Жинақтау кранын таңдау
Кранды көтеру биіктігі
Hп, = ℎ1 + ℎ2 + ℎ3 + ℎ4,=33,445+3,3+1,0+4=41,745м
мұнда, ℎ1 - Кранның түбінен орнатылатын ғимараттың биіктігі (0 тең қабылданады), м;
ℎ2 - Орнатылатын элементтің биіктігі (35), м;
ℎ3 - ғимараттың жоғарғы белгісінен жүктің түбіне дейінгі биіктік (0,5...1,0 м),
ℎ4 - жүк қармау құрылғыларының биіктігі (24,5 м).
LH Жер асты бөлігін орнату кезінде жебенің шығуы келесідей анықталады:
LH=a+c+ВП+0,5=5+15,5+45,75+0,5=66,7 5
мұнда, c - еңісті қалау, м;
С=l1n.в-l2п.в2=46,75-15,752=15,5
𝑙1n.в - қазаншұңқырдың ұзындығы, м;
𝑙2n.в- қазаншұңқырдың жоғарғы жағындағы ені,м, мұнда
Bп - ғимараттың жер асты бөлігінің ені (𝑙1 + (0,5 · 2)), м;
0,5 - резервтік аймақтың ені, м;
𝑎 - Кранның айналу осінен шұңқырдың шетіне дейінгі қашықтық, м, равное:
a=b2+0,5+a1=52+0,5+2,0=5
мұнда, b - Кранның ені (5 7), м;
0,5 - шпал енінің немесе шпал буынының жартысы, м;
a1-еңіс негізінен шпалдық конструкцияға дейінгі ең аз рұқсат етілген қашықтық, м (прил.1 , табл. 17).
Кранның қажетті жүк көтергіштігі келесі формула бойынша анықталады:
𝑄кp = (𝑞1 + 𝑞2) · K,=(7,42+0,1)*1,08=8,2
мұнда, 𝑞1 - Орнатылатын элементтің максималды массасы, т;
q1=mб1+mб2=0,38+2=7,42т
𝑚61 - қауғаның массасы (прил.1 , табл. 18);
𝑚62 - бетон массасы, (22,5) тм[3].
𝑞2 - жүк қармау құрылғыларының массасы
және құрылғылар (0,10,15), т.;
К - тең қабылданатын жүк қармау құрылғысы массасының ауытқу шамасын ескеретін коэффициент 1,08...1,12.
Кран бумының қажетті ұшуы мына формула бойынша анықталады:
Lкртр=b2+a1+c=52+2,0+14=18,5
мұнда, b - кран жолының ені (жолтабан),м;
a1 - еңіс негізінен шпалдық конструкцияға дейінгі ең аз рұқсат етілген қашықтық, м(прил.1 , табл. 17).(2,0m)
с - краннан ең алыс орнатылған элементтің ауырлық центрінен кран жағынан шығыңқы бөлігіне дейінгі қашықтық (ғимараттың еніне тең қабылданады 𝑙2), м.
Деректерді талдай отырып, біз КБ - 402Б және КБ - 403б крандарын қабылдаймыз.
Кранның ауыспалы өнімділігін анықтау
№ пп
Бастапқы деректердің атауы және есептеу формуласы
Марка кранов
КБ-402В
КБ-403Б
1
Ілгекті көтеру биіктігі, Нстр
34
34
2
Жебенің орташа бұрылу бұрышы,
120
120
3
Кранның қозғалыс жолдарының ұзындығы, S1
3
3
4
Жүкті көтеру мен түсірудің орташа жылдамдығы, V1
22,5
40
5
Кранның айналмалы платформасының айналу жылдамдығы, п
0,6
0,65
6
Кран арбасын жылжыту жолдарының ұзындығы немесе бумның ұшуын өзгерту, S2
5,4
5,4
7
Кранның қозғалу жылдамдығы, V2
18
18
8
Жүк арбасының қозғалу жылдамдығы немесе бум ұшуының өзгеруі, V3
10
30
9
Кран механизмдерін іске қосуға және тежеуге қосымша уақыт, tдоп
3
3
10
Кран циклінің машина уақытыТмаш=(2Нстртр+2α360n+S1V2+S2V 3+tдоп)К
7,584
5,875
11
Қолмен жұмыс уақыты, Труч=Тстр+Туст+Трасст
16,4
14,8
12
Циклдің толық уақыты, Тц=Тмаш+Труч
23,98
20,675
Ауысымдық пайдалану өнімділігіПсмэк=480Тц*QRвКг
Кв=0,86
Кг=0,92
70,47
81,74
3.4 Нөлдік цикл үшін технологиялық картаны жобалау
Уақытша қоршау құрылғысы
Құрылыс жұмыстары басталғанға дейін құрылыс алаңын қоршау қажет, қоршау периметрі келесі формула бойынша анықталады:
Poгp = (20 + 𝑙1 + 20) ∙ 2 + (20 +𝑙2 + 20)2, (m)
𝑙1=44 750
𝑙2 =14000
Рогр=20+44 ,75+20*2+20+14+20*2=277,5
мұнда, 𝑙1 𝑙2 - жоспардағы ғимараттың ұзындығы мен ені, тиісінше (тапсырма бойынша), м.
Ғимараттың осьтерінен әр бағытта қашықтық 20 м құрайды.
Өсімдік қабатын кесу
Қазаншұңқырды әзірлеу кезінде өсімдік қабатын кесуді алаңнан (қазаншұңқыр үшін) жүргізу керек):
𝑆1 = (10 + 𝑙1n.в + 10) ∙ (10 + 𝑙2n.в + 10), (m2)=2386,3 m2
мұнда, 𝑙1n.в - шұңқырдың ұзындығы, м;
𝑙2n.в - шұңқырдың ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
