КІРІСПЕ

Құбыр өндірісі ұлттық экономиканың маңызды салаларының бірі болып табылады, оның дамуы көбінесе мұнай мен газ өндіру мен тасымалдаудың, геологиялық барлаудың, энергетиканың, машина жасаудың, құрылыстың, химияның және т.б. отандық және шетелдік ғылымның жетістіктеріне және т.б. технология.
Еліміздің құбыр өнеркәсібінің, жалпы қара металлургияның алдында сапаны түбегейлі жақсарту және шығарылатын өнім көлемін ұлғайту, кәсіпорындарды кеңінен қайта жарақтандыру міндеті тұр. Бұл міндеттерді шешуде технология мен технологиялық жабдықты жетілдірумен қатар өндірісті кешенді автоматтандыру маңызды орын алады. Әртүрлі деңгейдегі бақылау және басқару жүйелерін әзірлеу және енгізу құбырлардың сапасын және тұтастай алғанда электр құбырларын дәнекерлеу қондырғыларының техникалық-экономикалық көрсеткіштерін айтарлықтай жақсартуға мүмкіндік береді.
Автоматтандырудың өзектілігі қазіргі уақытта геологиялық-климаттық жағдайлары қиын аудандарда жұмыс қысымын арттыру үшін айтарлықтай ұзындықтағы магистральдық газ құбырларын салу үшін жоғары сапалы үлкен диаметрлі құбырларға сұраныстың артуына байланысты әсіресе жоғары.
Негізгі қондырғы ретінде үлкен диаметрлі жіксіз құбырларды өндіру нарығында соңғы жылдары өзін танытқан иілу пресі пайдаланылады. Икемділіктің жоғары дәрежесі, ең жоғары сапа және төмен инвестициялық шығындар есебінен UOE технологиясымен (U- және O-тәрізді прес-тежегіштерде қалыптау) және 3-орамды иілу технологиясымен бәсекелес.
Дайындаманы қалыптаудың негізгі операциялары жиегін бүгу, құбырлы дайындаманың негізгі бөлігін қалыптау, құбырлы дайындаманы құрастыру және дәнекерлеу, кеңейту болып табылады.
Жұмыстың мақсаты - автоматты қондырғылар мен техникалық құрылғыларды енгізу арқылы құбырлы дайындаманы орналастыру және қалыптау операцияларын жетілдіру. Осыған байланысты келесі міндеттер қойылды:
- қалыптау секциясының техникалық желісінің қызмет ету ерекшеліктерін талдау;
- қалыптау аймағының проблемалары мен тарылшықтарын анықтау;
- жиекті фрезерлік қондырғының жұмыс процесін талдау;
- сатылы қалыптау пресінің жұмыс істеу процесін талдау (12-18 метр);
- үлкен диаметрлі құбырларды өндіруде автоматтандыру деңгейін арттыру бойынша шаралар мен техникалық шешімдерді ұсыну; - ұсынылған техникалық шешімдердің тиімділігі мен тиімділігін талдау.
Зерттеу және модернизациялау объектісі:
- жылжымалы арбаны орташа қысқышпен ұстау;
- сатылы қалыптау пресі (12-18 метр).

1. ҚҰБЫРЛАР ӨНДІРІСІ
1.1 Құбырлардың Жіктелуі

Жіксіз құбырлар ыстық және суық күйде илектеу, суық және жылы күйде суық қалыпта, престеу және құйма күйінде шығарылады. жіксіз құбырларды өндіру схемасы.
Профиль бойынша құбырлар бөлінеді: дөңгелек және пішінді, сопақ, төртбұрышты, шаршы, үш, алты және сегіз қырлы, қырлы, сегменттелген, тамшы тәрізді және т.б. Құбырлардың сыртқы диаметрі 0,3-2520 мм және қабырғасының қалыңдығы 0,05-75 мм.
Тағайындалуына қарай құбырлардың мынадай негізгі түрлері бөлінеді: 1) мұнай-газ өнеркәсібі үшін: олар көміртекті және легирленген болаттан тігіссіз жасалады;
2) құбырлар үшін: мұнайды, бензинді, газды, буды, суды, майларды, қышқылдарды, көмірді тасымалдау үшін пайдаланылады;
3) олар өнеркәсіпте және азаматтық құрылыста қолданылады, олар негізінен дәнекерлеу арқылы жасалады;
4) машина жасау үшін: олар тігіссіз, көміртекті, легирленген және жоғары легирленген (коррозияға төзімді және ыстыққа төзімді) болаттардан жасалған; 5) кемелер үшін: олар кеме жасауда, авиацияда, атом, медицина өнеркәсібінде және халық шаруашылығының басқа салаларында қолданылады, олар көміртекті легирленген болаттан жасалады. Тот баспайтын болаттан жасалған цилиндрлер техникалық сипаттамаларға сәйкес жеткізіледі.
Құбырларды өндіру үшін қолданылатын болаттар өте әртүрлі. Құбырлар 350-ден астам болат маркаларынан жасалған: барлық көміртекті сорттар, бірқатар легирленген және жоғары легирленген болаттар, әртүрлі қорытпалардан. Шойын розеткалары су жүйелеріне қолданылады, орталықтан тепкіш және жартылай үздіксіз құю әдістерімен жасалады.

1.2 ЫСТЫҚТАЙ ДЕФОРМАЦИЯЛАНҒАН ЖІКСІЗ ҚҰБЫРЛАРДЫ ӨНДІРУ ТЕХНОЛОГИЯСЫ

Бастапқы материалдың физика-химиялық қасиеттеріне, құбырлардың әртүрлілігіне және олардың сапасына қойылатын талаптарға байланысты ыстық деформация әртүрлі жолдармен жүзеге асырылады, олардың әрқайсысының өзіндік ерекшеліктері, артықшылықтары мен кемшіліктері бар. Ыстықтай деформацияланған құбырларды өндіру тәсіліне қарамастан, технологиялық схема мынадай жалпы элементтерді қамтиды: металды қыздыру, қуыс дайындаманы (гильзаны) алу, өрескел құбырды алу (гильзаны домалату), құбырдың қабырғасы мен диаметрін түпкілікті қалыптастыру (редукциялау немесе калибрлеу). Бұл ретте әрбір технологиялық операция алдында қажет болған жағдайда құбырды жылыту жүзеге асырылуы мүмкін.
Ыстықтай деформацияланған құбырларды өндірудің технологиялық процестерін төрт негізгі сипаттама бойынша жіктеуге болады :
- гильзаны алу тәсілі бойынша. Қолданылатын бастапқы дайындаманың (илектелген, соғылған, үздіксіз құйылған, құйма) түрі мен химиялық құрамына байланысты гильзаны алу процесі бұрандалы илектеу орнақтарында, престерде немесе екі процестің үйлесімінде жүзеге асырылады: қалың қабырғалы шыныны престеу немесе пресс-білікшелі микробағдарлама арқылы алу, содан кейін түбін тігу және гильзаның қабырғасын бұрандалы илектеу орнағында (илектеу орнағында) илектеу.элонгаторе);
- дөрекі құбырды алу тәсілі бойынша (гильзаны жаю тәсілі). Қара құбырлар Автоматты станокта бойлық илектеу, үздіксіз, мерзімді илектеу әдістерімен алынады; бұрандалы илектеу негізінен Ассельдің үш білікшелі станогында, сирек - Дишер немесе Акку-Ролл түріндегі екі білікшелі станогында; диаметрі кішірейтілген калибрлер арқылы көзілдіріктерді тіреуіш станогында роликті клиптермен итеру; металлды құбыр профиліндегі сақиналы саңылауға сығу;
- құбырдың геометриялық өлшемдерін түпкілікті қалыптастыру әдісіне сәйкес. Құбырдың соңғы мөлшері, әдетте, бойлық Илемдеудің калибрлеу немесе азайту қондырғыларында, сирек-бұрандалы илемдеу қондырғыларында алынады. Автоматты станы (тандем станы) бар құбыр илектеу агрегаттарында және көрсетілген тірек операциясының алдында құбырды домалату (бұрандалы илектеу орнағында риллинг) жүргізіледі. Үлкен диаметрлі жіксіз құбырларды өндіруге мамандандырылған жеке Құбыр илемдеу қондырғыларында әрлеу операцияларында кеңейткіштерді қолдануға болады.
Жеңдер (микробағдарлама) және әрлеу құбырларын (калибрлеу немесе азайту) алу операциялары ыстықтай деформацияланған құбырларды өндірудің барлық дерлік әдістеріне тән, яғни оларды өрескел құбырды алудың кез-келген әдісімен біріктіруге болады (жеңді құбырға орау). Сондықтан, бұл операциялар көбінесе құбыр илектеу қондырғысының технологиялық ерекшеліктері мен мүмкіндіктерін сипаттайды.
Ыстықтай деформацияланған құбырларды өндірудің ең толық процесі өрескел өткізгіш құбырды алу әдісімен сипатталады (жеңді құбырға айналдыру әдісі). Көрсетілген әдіс бойынша агрегаттар тиісті атау алады. Іс жүзінде Автоматты (тандем диірмендері), үздіксіз, Пилигрим, бұрандалы илектеу станоктары, тірек, планетарлық диірмендер және құбыр профильдері бар құбырларды илектеу қондырғылары қолданылады.

1.3 ӨНДІРІСТІ АВТОМАТТАНДЫРУДЫҢ КӨП ДЕҢГЕЙЛІ ЖҮЙЕСІ

Компьютерлік технологиялар негізінде өндірістік процестерді автоматтандырылған басқару небары 50 жыл болды, бірақ осы салада жұмыс істейтіндер үшін мақтан тұтатын нәрсе бар. Негізгі нәтиже-әдемі ойыншықтан өндірісті автоматтандырылған басқару, өндірістің өзіне белгілі бір қосымша, оның ажырамас бөлігіне айналды, онсыз қазіргі заманғы кәсіпорынның қалыпты жұмыс істеуі мүмкін емес. Егер өндірісті адам денесімен салыстыратын болсақ, онда автоматтандырылған басқару жүйесі ми сияқты жауапты органның рөлін атқаруы керек. Мидың басында белгілі болғандықтан, басқару жүйесі бас, яғни басты рөлді ойнауға арналған. Алайда, қазіргі заманғы АБЖ әрқашан өзінің жоғары мамандығына сәйкес келмейтінін және әлі де салыстырмалы түрде пайдалы рөл атқаратындығын мойындау керек.
Қазіргі заманғы ірі кәсіпорындарды қамтитын күрделі жүйелерді тиімді басқару үшін иерархия деңгейлері арасындағы басқару мақсаттарын міндетті түрде үйлестіре отырып, иерархиялық басқару жүйелеріне көшу қажет екені белгілі. Көрсетілген келісімді кәсіпорынның немесе холдингтің өндірістік, қаржылық және ұйымдастырушылық қызметі туралы тұтас идеяға сүйене отырып, бірыңғай жүйе шеңберінде жекелеген ішкі жүйелерді ақпараттық, математикалық, ұйымдастырушылық және техникалық қамтамасыз етуді интеграциялау арқылы жүзеге асырған жөн. Мұндай жүйелер әдетте біріктірілген автоматтандырылған басқару жүйелері (АТЖ) деп аталады. АТЖҚ жұмысының мақсаты - белгіленген өндірістік бағдарламаны орындауға және тұтастай алғанда ең жақсы техникалық-экономикалық көрсеткіштерге қол жеткізуге бағытталған кәсіпорынның немесе бірлестіктің өндірістік және ұйымдастырушылық-экономикалық процестерін келісілген басқару.
Қазіргі уақытта ақпараттық интеграция саласында айтарлықтай жетістіктерге қол жеткізілді, яғни қажетті ақпаратты жылдам алмасуға және оны жоспарлау мен операциялық басқарудың ұтымды шешімдерін қабылдауға ыңғайлы түрде әр түрлі қызметтерге ұсынуға кең мүмкіндіктер беретін компьютерлік жүйелерді дамыту. Алдағы уақытта есептеу техникасының осындай шешімдерді әзірлеу мен іске асыруға қатысу үлесі ұдайы артатын болады. Қазіргі заманғы ірі өндірістің типтік құрылымы пирамида түрінде ұсынылуы мүмкін (сурет. 1.1).

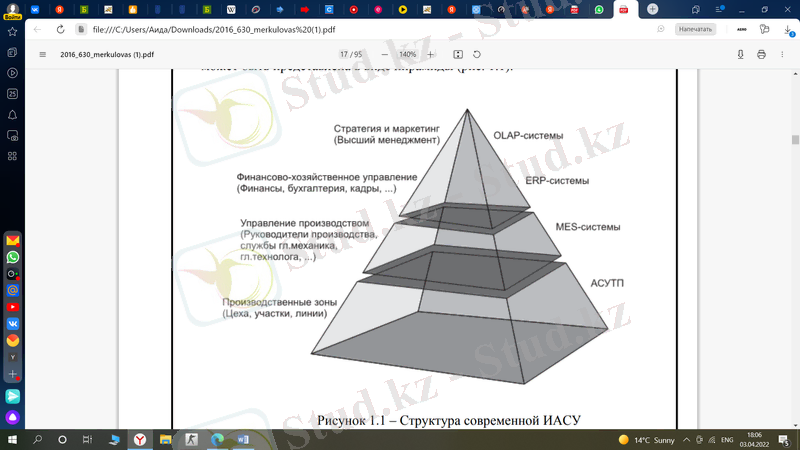

Сурет 1.1 - қазіргі ИАСУ құрылымы
Ақпараттандыру өндіріске бір мезгілде екі жағынан - "жоғарыдан" және "төменнен"енеді. "Жоғарыдан" (холдингтің штаб-пәтерінде және зауыт басқармасында) кәсіпорынның және жалпы бірлестіктің жұмысына жауап беретін ақпараттық құрылымдар құрылады. Бұл бухгалтерлік есепті автоматтандыру, қаржы және материалдық-техникалық жабдықтауды басқару, қойма логистикасы, құжат айналымын ұйымдастыру. Бұл деңгейдің ішкі жүйелері кәсіпорынды басқарудың автоматтандырылған жүйесін құрайды (ASUP немесе ERP - Enterprise Resource Planning system).
ДК-мен жабдықталған автоматтандырылған жұмыс орындары (АЖО) желіге қосылады, осылайша зауытты басқарудың әртүрлі бөлімдерінің ішінде және арасында, сондай-ақ жекелеген кәсіпорындар мен кәсіпорындарды біріктіруші қызметтер арасында ұжымдық пайдалану және ақпарат алмасу қамтамасыз етіледі. Басқару пирамидасының жоғарғы жағында жоғары дәрежелі басқарушыларға арналған жүйелер орналасқан (OLAP - on-line Analytical Processing). Олар төменгі деңгейдегі жүйелер бойынша аналитикалық есептерді қалыптастырудың әртүрлі мүмкіндіктерін ұсынады. "Төменнен" (шеберханаларда) датчиктерден алынған ақпарат объектілермен, контроллерлермен және өнеркәсіптік компьютерлермен әртүрлі байланыс құрылғыларының көмегімен өндірістік процесті тікелей басқару үшін қолданылады. Бұл басқарудың төменгі деңгейі, онда өндірісті басқарудың ең "қысқа" тізбектері жабылады. Датчиктерден ақпарат ағыны ТП (SCADA-жүйелер) операторларының АЖО кірісіне де түседі. Бұл деңгейде олардың режимін оңтайландыруға және технологиялық көрсеткіштердің тұрақтылығын сақтауға бағытталған ТП басқару бойынша тактикалық шешімдер қабылданады.
Цехтардағы бастапқы ақпарат жоғарғы деңгейге, стратегиялық шешімдер қабылдау деңгейіне "жеткізілуі" керек екені анық. Сондай-ақ, орташа көрсеткіштермен аналитикалық жиынтық түрінде ТК барысы туралы ақпаратты біріктіруден тұратын "шикі" деректер ағынын дұрыс өңдеу қажет екені анық. Өндірісті басқару құралдарының салыстырмалы түрде жаңа және тез дамып келе жатқан класы - MES (Manufacturing Execution Systems) немесе отандық терминологияда - жедел басқару жүйелері Ass және ASUP міндеттерінің қажетті байланыстырушы буыны болып табылады. Осы деңгейде реттелген және өндірістік процестердің барысы туралы өңделген ақпарат, сондай-ақ оның негізінде құрылған Экономикалық ақпарат RV-де және оған таныс нысанда кәсіпорын мен холдингті басқарудың жоғарғы эшелонына қол жетімді болады.
Әдетте, заманауи өндірістің ASUTP шеберханалық құрылымға ие, яғни әрқайсысы тиісті ТП-ға қызмет ететін ішкі жүйелер жиынтығы. Жалпы жағдайда АСУТП өндірістің жекелеген учаскелерімен 1.2-суретте көрсетілген құрылымға ие. Берілген схемаға сәйкес цех деңгейінің ішкі жүйелері типтік функцияларды орындайды:
:: бақылау деректерін оператор-технологтарға экрандық мнемосхемалар немесе кестелер түрінде ұсына отырып, датчиктердің көрсеткіштері бойынша ТК сәйкес келетін негізгі параметрлерді бақылау;
:: штаттан тыс жағдайларды диагностикалау, оларды мұрағатта тіркеу және технолог-операторларға тиісті хабарламалар түрінде жедел шығару;
:: ТП режимін оңтайландыру және берілген режимнің төңірегіндегі ТП тұрақтандыру;
:: номиналды режимнен айтарлықтай ауытқу кезіндегі ситуациялық басқару;
:: тиісті технологиялық учаскелердің негізгі агрегаттарын тікелей цифрлық және қашықтықтан (технолог-операторлардың күшімен) басқару;
:: барлық бақыланатын параметрлер бойынша мұрағаттар жүргізу, оларды Графиктер мен жиынтықтар түрінде визуализациялау, сол және одан да жоғары деңгейдегі басқа ішкі жүйелермен мәліметтер алмасу мүмкіндігі.

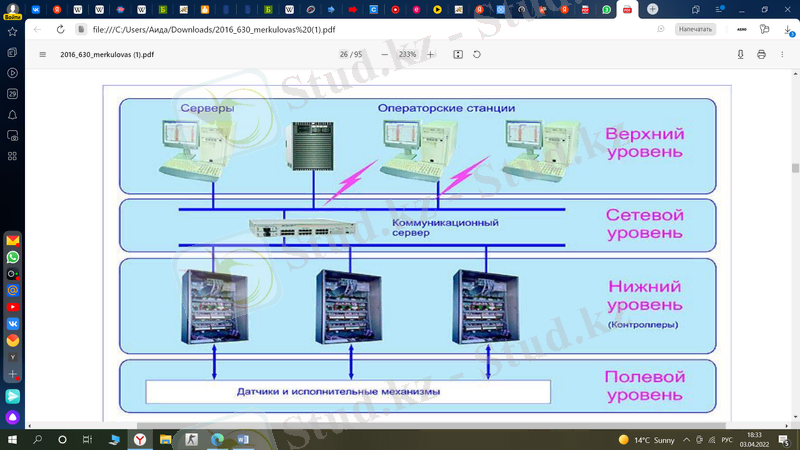

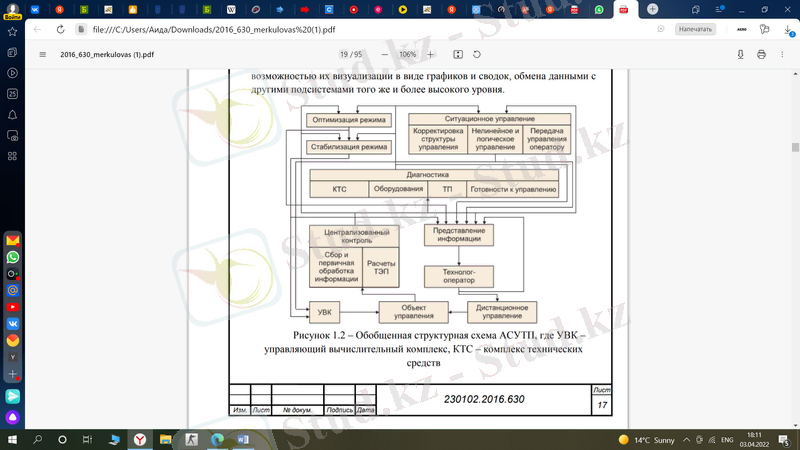

1.2-сурет-АСУТП жалпыланған құрылымдық схемасы, мұнда УВК-басқарушы есептеу кешені, КТС-техникалық құралдар кешені

Өндірісті жедел басқару жүйелерінің (MES)құрамы мен функциялары

Шын мәнінде, MES класының жүйелері кәсіпорынның басқарушы техникалық персоналының ақпараттық байланысты жұмыс станцияларының жиынтығы болып табылады. Оларды іске асырудың техникалық негізі, әдетте, ДК және кәсіпорынның жергілікті компьютерлік желісі болып табылады. Өндірістің негізгі учаскелерінің АБЖ-не аумақтық және функциялары бойынша тиісті цехтар бастықтарының АЖО-сы қосылады. Олардың функцияларына техникалық-экономикалық көрсеткіштер (ТЭП) туралы ауысымдық, тәуліктік, айлық есептерді қалыптастыру жатады. ТЭП мәліметтерінде өндіру, орташа сағаттық өнімділік, пайдалану коэффициенті, іске қосу тоқтату саны, электр энергиясының, жылудың және сығылған ауаның үлестік шығысы, әрбір агрегат және тұтастай бөлімше бойынша ТП орташа көрсеткіштері туралы мәліметтер қамтылады. ТЭП статистикасы пайдалану персоналы мен цехтардың әкімшілігіне бригадаларды, агрегаттарды, ТК режимдерін салыстырмалы бағалау, жөндеу жұмыстарының кестелерін жасау және түзету үшін ақпарат береді. Техникалық директор мен оның орынбасарларын, зауыт диспетчерін, зертхананы ... жалғасы
