Жабық фермалар

Ферма түйіндерде өзара байланысқан және геометриялық өзгермейтін құрылымды құрайтын шыбықтардың торлы құрылымы деп аталады. Егер жүктеме түйіндерде қолданылса және трус элементтерінің осьтері бір нүктеде (түйіннің ортасында) қиылысса, онда түйіндердің қаттылығы құрылымның жұмысына айтарлықтай әсер етпейді және көп жағдайда оларды топсалы деп санауға болады. Содан кейін барлық трус шыбықтары тек осьтік күштерді (созылу немесе қысу) сезінеді. Осының арқасында фермалардағы металл арқалықтарға қарағанда ұтымды қолданылады және олар материалды тұтыну үшін арқалықтарға қарағанда үнемді, бірақ өндірісте көп уақытты қажет етеді, өйткені олардың көптеген бөліктері бар. Қабаттасатын аралықтардың ұлғаюымен және жүктеменің төмендеуімен фермалардың тиімділігі үздіксіз сәулелермен салыстырғанда артып келеді. Материал болат, ағаш, теміржол/бетон фермаларын ажыратады Болат фермалар құрылыстың көптеген салаларында кеңінен қолданылады: өнеркәсіптік және азаматтық ғимараттардың жабындары мен едендерінде, көпірлерде, электр желілерінің тіректерінде. Фермалар тегіс және кеңістіктік болып бөлінеді. . Жазық фермалар жүктемені тек өз жазықтығында қабылдай алады және олардың жазықтығынан байланыстармен немесе басқа элементтермен бекітуді қажет етеді. Кеңістіктік фермалар кез-келген бағытта жұмыс істейтін жүктемені қабылдай алатын қатты кеңістіктік сәулені құрайды. Мұндай сәуленің әр беті жалпақ ферма. Кеңістіктік сәуленің мысалы Мұнара немесе мачта болуы мүмкін. Мақсатына, сәулет талаптарына және жүктемелерді қолдану схемасына байланысты фермалар әр түрлі құрылымдық пішінге ие болуы мүмкін. Оларды келесі сипаттамаларға сәйкес жіктеуге болады: статикалық схема, белдіктердің құрылымы, тор жүйесі, түйіндердегі элементтерді қосу әдісі, элементтердегі күш мөлшері. Статикалық схемаға сәйкес фермалар: пучка (кесілген, бөлінбейтін, кантильдер), Арка, жақтау және ВАНТ. Ғимараттардың жабындарында, көпірлерде, көлік галереяларында және басқа да ұқсас құрылымдарда сәулелі кесу жүйелері ең көп қолданылады. Оларды жасау және орнату оңай, күрделі тірек түйіндерін орнатуды қажет етпейді. Бір-біріне сәйкес келетін аралықтардың саны екі немесе одан да көп, үздіксіз фермалар қолданылады. Олар металды тұтыну жағынан үнемді және қаттылыққа ие, бұл олардың биіктігін азайтуға мүмкіндік береді. Бірақ кез-келген статикалық Анықталмайтын жүйелердегідей, үздіксіз фермаларда мұндай құрылымдарды орнату қиынға соғады. Консоль фермалары шатырлар, мұнаралар, электр желілерінің тіректері үшін қолданылады. Рамалық жүйелер болатты тұтыну үшін үнемді, өлшемдері аз, бірақ орнату кезінде қиынырақ. Оларды қолдану үлкен ғимараттар үшін ұтымды. Арка жүйелерін қолдану болатты үнемдеуге мүмкіндік берсе де, бөлменің көлемін және қоршау құрылымдарының бетін ұлғайтуға әкеледі. Оларды қолдану негізінен сәулет талаптарына байланысты. ВАНТ фермаларында барлық шыбықтар тек созылу үшін жұмыс істейді және болат кабельдер сияқты икемді элементтерден жасалуы мүмкін. Мұндай фермалардың барлық элементтерін созуға белдіктер мен торлардың құрылымын таңдау, сондай-ақ алдын-ала кернеуді құру арқылы қол жеткізіледі. Белдіктердің құрылымына байланысты фермалар үшбұрышты (а, б), Арка (д), көпбұрышты (е), трапеция тәрізді (в), параллель белдіктері бар

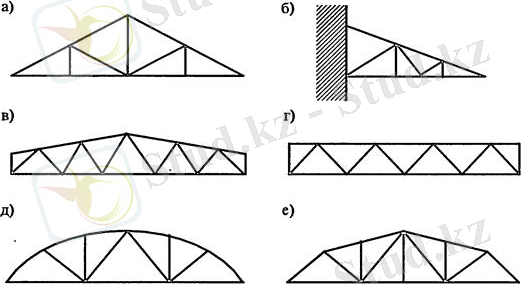

Фермалардың белдіктерінің құрылымы олардың тиімділігін айтарлықтай анықтайды. Теориялық тұрғыдан алғанда, Болат шығыны бойынша ең үнемді-бұл сәттер диаграммасында көрсетілген ферма. Біркелкі бөлінген жүктемесі бар бір аралық пучка жүйесі үшін параболалық белдеуі (D) бар сегменттік (Арка) ферма болады. Алайда, белдіктің қисық сызығы өндірістің күрделілігін арттырады, сондықтан мұндай фермалар іс жүзінде қолданылмайды. Әр түйінде (е) белдіктің сынуы бар көпбұрышты құрылым қолайлы. Ол моменттер диаграммасының параболалық құрылымына сәйкес келеді, қисық сызықты элементтерді жасауды қажет етпейді. Мұндай фермалар кейде көпірлерде үлкен аралықтарды жабу үшін қолданылады, яғни. құрылыс алаңына "шашырау" арқылы жеткізілетін құрылымдарда (жеке элементтерден) . Монтаждау үшін жеткізілетін кәдімгі ғимараттардың жабындарының фермалары үшін, әдетте, өндірістің күрделенуіне байланысты үлкейтілген жіберу элементтері түрінде кездеседі. Ромбтық және жартылай көлбеу торлар екі көлбеу жүйенің арқасында үлкен қаттылыққа ие; бұл жүйелер өзектердің есептелген ұзындығын азайту үшін көпірлерде, мұнараларда, тіректерде, байланыстарда қолданылады. Олар фермалардың жоғары биіктігінде және құрылымдардың маңызды көлденең күштермен жұмысында ұтымды.

Бір фермада тордың әртүрлі түрлерінің комбинациясы мүмкін.

Ферманың түйіндеріндегі элементтерді қосу әдісіне сәйкес дәнекерленген және бұрандалы болып бөлінеді. 50-ші жылдарға дейін жасалған құрылымдарда шегеленген қосылыстар да қолданылды. Фермалардың негізгі түрлері дәнекерленген. Болт қосылыстары, әдетте, жоғары берік болттарда орнату түйіндерінде қолданылады. Темірбетон фермалары мен кейбір ауыр болат фермаларды қатаң түйіндері бар жақшаларсыз жасауға болады.

Болат фермалар.

Аралыққа және қолданыстағы жүктеме мөлшеріне байланысты қарапайым илектелген немесе иілген профильдерден (N<500кн және 50 метрге дейінгі аралықтағы күштермен) және 100 метрге дейінгі аралықтарды жабуға қабілетті құрама қимасы бар ауыр фермалар (N >500кн) шартты түрде ажыратылады. Жеңіл болат фермалар 18, 24, 30, 36 метр аралықтарға арналған, панельдердің бірыңғай өлшемі 3 м, биіктігі 2, 25 м, 2, 4 м, 3, 15 метр (теміржол көлігімен тасымалданатын жүктердің өлшемдерін ескере отырып)
