СӘУЛЕТ ҚҰРЫЛЫС БӨЛІМІ

Бұл дипломдық жобаның міндеті - жобалау қаңқасыз бір қабатты өндірістік қаңқаның жүк көтергіш құрылымдары «Блок контейнерлерін шығаратын зауыт» ғимараты.

1. 1 Ғимараттың жалпы сипаттамасы

Өнеркәсіптік ғимараттың өлшемдері 54х120 м. Бағаланған аралықтар L = 18м, аралықтар саны n = 3, бағаналар арасындағы интервал l = 12м, биіктігі төменненrafter құрылымдары H = 10, 8 м, кесінділер типі - сегменттік трусс, ұзындығыкөтергіштігі Q = 50 / 12. 5t болатын бір кран

Жобалауға арналған бастапқы мәліметтер

Құрылыс орны: Атырау қаласы бойынша құрылыс аумағы мыналармен сипатталады климаттық жағдайлар:

- жел қысымының стандартты мәні - 0, 3 кПа (30 кгс / м 2 ) (II аудан) ;

- жердің горизонталь бетінің 1 м 2-ге қар жамылғысының салмағы - 3, 2кПа (320 кгс / м 2 ) (V аймақ) ;

- ең суық бес күндік кезең температурасы (0, 92 қауіпсіздікпен)

- (-35o C) ; - топырақтың қату тереңдігі

- 1, 6 м (топырақ-саздауыт) ;

- құрылыс алаңы сейсмикалық емес;

- климаттық құрылыс аймағы

- I В; - жауапкершілік класы KS-1Жылыту кезеңінің ұзақтығы 225 күн.

1. 3 Бас жоспар

Бас жоспардың сәулет-жоспарлау шешімдері жасалынған жобаланған ғимараттың мақсатына сәйкес, ұтымды ескере отырыпрельефті пайдалану, санитарлық және өрт қауіпсіздігі нормаларын сақтау.

Инженерлік-геологиялық жағдайлардың күрделілік дәрежесі бойынша, учаске II санатқа жатады. Жобаланған ғимараттың жоспарлау белгілері ескеріле отырып анықталадырельеф және инженерлік-геодезиялық белгілермен бірге.

Ғимараттан ағызу кейіннен жол науаларына жүргізілдітөмен рельефті жерлерде босату. Қажетті санитарлық қамтамасыз етуполигондағы гигиеналық жағдайларға арналған шаралар кешені және көгалдандыру. Дамудан бос аудандарда, көгалдарға арналған құрал қарастырылған.

Сумен жабдықтау, канализация, электр кабельдері және жылу желілері Желілер арнада жасалған. Бұл коммуналдық желілерді орнатуды қарастырадыпайдалану кезінде техникалық қызмет көрсетудің қарапайымдылығы. Техникалық және экономикалықбас жоспардың көрсеткіштері 1. 1 кестеде келтірілген.

Бас жоспардың техникалық-экономикалық көрсеткіштері кесте 1. 1

Сан ретпен

Көрсеткіштердің атауы

Аудан м ²

Сан ретпен: 1

Көрсеткіштердің атауы: Ауданы

Аудан м2: 31845. 08

%: 100. 00

Сан ретпен: 2

Көрсеткіштердің атауы: Салынатын ауданы

Аудан м2: 9391. 0

%: 29. 49

Сан ретпен: 3

Көрсеткіштердің атауы: Көгалдандыру аймағы

Аудан м2: 20 659. 71

%: 64. 88

Сан ретпен: 4

Көрсеткіштердің атауы: Асфальт беті

Аудан м2: 24838. 18

%: 77. 9

Сәулет және құрылыстық жоспарлау шешімі

Ғимарат тіктөртбұрышты пішінге сәйкес жасалған.

Өнеркәсіптік ғимарат түрі - қаңқа. Рамка тік негізге негізделген өзектер (екі тармақты бағандар) және көлденең байланыстар - кроссовкалар (сегмент) шаруашылықтар) . Ең жоғарғы бағандардың байланыстыруы 250 мм, орталары 0-ге тең.

Ғимараттың ұзындығы 18 метр, бағананың аралығы 12 метр, биіктігіҒимараттар 14, 2 метр, ұзындығы 120 м.

Өндірістік ғимаратта бір-бірінен екі крандар барбойынша ұшу.

Ғимаратта бірнеше өндірістік алаңдар мен үй-жайлар бар:

- материалдар қоймалары;

- контейнер блогының рамасын жасауға арналған материалдар қоймасы;

- блок контейнерін ішкі безендіруге арналған материалдар қоймасы;

- слесарь-механикалық бөлім;

- сатып алу бөлімі;

- құрастыру цехы;

- бақылау және қабылдау аймағы.

Өндірістік ғимараттағы шеберханалардың орналасуы анағұрлым көп нәрсені қамтамасыз етедібұйымдарды өндіруге материалдарды берудің қысқа жолдары.

Ғимараттың қасбеттері екі профильден тұратын металдан жасалған

Түстер: ғимараттың жоғарғы бөлігі сары, төменгі бөлігі сұр.

Ғимараттың қасбеті

Ғимараттың тұрақтылығы элементтердің бірлескен жұмысымен қамтамасыз етіледі жақтау (бағандар, коммуникациялар, еден дискілері) .

1. 5. 1 Бағандар

Баған екі тармақты пайдаланады (экстремалды баған: бөлім) кран бөлімі - 600x600 мм, кран бөлімі - 600x1400 мм; орташа баған: кран бөлігінің көлденең қимасы - кран бөлігінің 600х600 мм1900х600 мм) . Шеттерінде темірбетон жартылай ағаш бағандар орнатыладығимараттар.

1. 5. 2 Іргетастар

Іргетастың тереңдігі - 1, 6 м 1. 75 м. Плитаның қадамымен монолитті негіз қолданылады, іргетас негізінің ені есептеу арқылы белгіленеді. Іргетас қалыңдығы 100 мм В 7. 5 класты бетоннан бетон дайындау үшін. Қадам биіктігіПлитаның бөлігі 0, 3 м. Бағанға қолдау көрсету үшін цемент қабаты қолданыладықұм ерітіндісі 1: 2 100 мм қалыңдығы

Сыртқы қабырғалардың астындағы арқалықтар қабырғалардан жүктеме үшін таңдаладытерезе немесе есіктер.

1. 5. 3 Байланыс

Бойлықтағы бір қабатты ғимараттардың тұрақтылығын арттырубағыт тік және көлденең байланыстар жүйесін қамтамасыз етедіраманың бағандары арасында және қаптамада.

Ғимарат көпір крандарымен болғандықтан, тік байланыстар орнатыладыкран бөлігінде. Портал формасы 12-бағаннан бастап портал формасы ретінде таңдалады

Олар бағандардың әр қатарындағы температуралық блоктардың ортасында орналасқан.

Байландар бұрыштардан жасалып, темірбетон конструкцияларына бекітіледіболттар мен дәнекерлеу.

Біз әр қатардағы көлденең байланыстарды орнатамыз бағандар.

1. 5. 4 Сыртқы қабырғалар

Сыртқы қабырғалардың негіздері

1. Бір қабатты қабырғалық панельдің ұзындығы 12 м, қалыңдығы 1. 432. 1-22, қалыңдығыδ 2 = 300мм

2. URSA GEO P-20 жылытқышы, қалыңдығы δ 2 = 70 мм

3. Профильді парақ металл S-21, қалыңдығы қалыңдығыδ 2 = 0, 5мм

1. 5. 5 Қабаттасулар мен жабындар

Жабындар әдеттегі құрастырмалы қабырғадан жасалғаналдын-ала арматурасы бар темірбетон плиталары.

1. 5. 6 Едендер

Өндіріс залындағы еден жабыны көп қабатты

1. қиыршық тас δ = 80 мм

2. Бетонның тегістеу қабаты δ = 100 мм

3. Полиуретанды жабын

1. 5. 7 Терезелер мен есіктер

Табиғи жарықтандыру үшін - поливинилхлоридтен жасалған терезе блоктарыпрофильдер.

Есіктерде есіктер ілулі. Астыңғы топсаларшар тәрізді шарикті подшипниктермен жабдықталған, өздігінен тураланғантік жүктеме. Жоғарғы ілмектер қабылдау үшін жасалғанкөлденең күштер. Картиналардың болат жақтауы тақтай тақталарымен толтырылған.

1. 5. 8 Ғимараттың сыртқы қабырғасын термотехникалық есептеу

Есептеу келесі ережелердің талаптарына сәйкес құжаттар жасалады Есептеуге арналған бастапқы мәліметтер:

1. Салыстырмалы ылғалдылық: φ in = 55%

2. Ғимараттың немесе үй-жайдың түрі: өндіріс

3. Қоршаушы құрылымның түрі: Сыртқы қабырғалар

4. Ғимараттың есептелген орташа ішкі температурасын: T _а = 20 ° C

1 [4] кестеге сәйкес ғимараттың ішкі температурасыt _int = 20 ° C және салыстырмалы ылғалдылық φ _int = 55% ылғалдылық Бөлмеде әдеттегідей орнатылған.

Қажетті жылу беру кедергісінің базалық мәні анықталады Ро ^тр қарсылықты төмендетуге арналған нормативтік талаптарға негізделген жылу беру 5. 2 формула бойынша:

Ро _mp = aЖКТД+ b (1. 1)

мұндағы a және b - мәліметтерден алынатын коэффициенттер 3-кесте [4] тиісті ғимараттар топтары үшін (a = 0. 0002; b = 1) ЖКТД - жылыту кезеңінің тәуліктік дәрежесін 1. 2 формуласы бойынша анықталады:

ЖКТД = (t _in -t _бастап ) z _бастап (1. 2),

онда T _жылы ғимараттың ішкі ауаның орташа температурасы, С Т ° А = 20 ° C-кесте. 1 [4]

t _бастап - кезең ішіндегі орташа температура, ° C, кесте 1 [4] қоршаған орта үшін орташа тәуліктік температура 8 ° C аспайды Құрылыс - өндірістік T _бастап = мөлшері 5, 5 ° C

z _бастап - жылыту кезеңінің ұзақтығы, күндер, 1 кестеге сәйкес [4] қоршаған ортаның орташа тәуліктік температурасы 8 ° C аспайтын кезеңҒимараттың түрі - өндірістік (Z бастап = 225 күн) .

ЖКТД= (20 - (- 5. 5) ) 225 = 5737. 5 ° С

3-кестедегі СП [4] формула қажетті базалық мәнді анықтайдыжылу беру кедергісі R _o TP (м 2 ° С / Вт) .

R _о ^норма = 0. 0002. 5737. 5 + 1 = 2. 15m 2 ° C / W

Атыраудағы ылғалдылық аймағын білдіреді - қалыпты, atбөлменің ылғалдылық жағдайы қалыпты, содан кейін кестеге сәйкес2 [4] конверт материалдарының термотехникалық , B пайдалану жағдайына байланысты. Қоршаушы құрылымның дизайны 5. 1 суретте көрсетілген.

Ғимарат конверті келесі қабаттардан тұрады (ішкі жағынан) сыртқы жағынан) :

1. Ерітінді - цемент-құм, қалыңдығы δ 1 = 0, 02 м, коэффициентжылу өткізгіштік λ _B1 = 0, 93 Вт / (м ° C)

2. Кеңейтілген саз құмындағы кеңейтілген саз (p = 1200 кг / м3), қалыңдығыδ ₂ = 0, 26 м, жылу өткізгіштік коэффициенті λ _B2 = 0. 52 Вт / (м °С)

3. Ерітінді - цемент-құм, қалыңдығы δ ₂ = 0, 02 м, коэффициентжылу өткізгіштік λ _B3 = 0. 93W / (m ° C)

4. URSA GEO P-20, қалыңдығы δ ₂ = 0, 07м, жылу өткізгіштік λ _B4 = 0. 04 Вт / (м ° C)

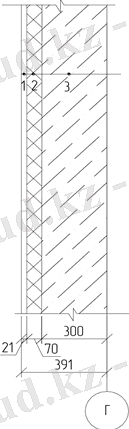

5. 1 сурет - ғимарат конвертінің сызбасы

1. Газдалған бетоннан жасалған қабырға панельдері1. 432 (= 1200кг/м3)

2. URSA GEO P-20 жылытқышы

3. Профильді C21 парағы

Кәдімгі жылу беру кедергісі R _0srvc (m2 ° C / W) арқылы анықталадыЕ. 6 [4] формуласы:

R _0conv = 1 / α _int + δ _n / λ _n + 1 / α _{кеңейтілген} (1. 3)

мұндағы α _int - қоршаудың ішкі бетінің жылу беру коэффициенті құрылымдар, Вт / (м 2 ° C), 4-кестеге сәйкес алынған (α _int = 8, 7 Вт / (м 2 ° C) ) α _{кеңейту} - қоршаудың сыртқы бетінің жылу беру коэффициенті6 кестеге сәйкес қабылданған суық мезгілге арналған құрылымдар [4] (α ext = 23 Вт / (м 2 ° C) )

R ₀ ^{жағдайы} = 1 / 8. 7 + 0. 02 / 0. 93 + 0. 26 / 0. 52 + 0. 02 / 0. 93 + 0. 07 / 0. 04 + 1/23

R ₀ ^{жағдайы} = 2, 45м 2 ° С / Вт
