Кіріспе

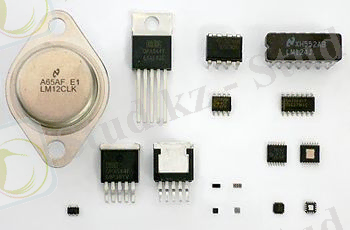

Ғылым мен техникада көп кездесетін инженерлік мәселелерді шешкен кезде электрлік емес мәндерді электрлік мәндерге түрлендіріп өлшегенде, технологиялық прцесстерді тексеріп және автоматизация жасағанда, немесе әртүрлі өнеркәсіптік электрониканың қондырғыларын жасағанда электрлік сигналдарды күшейту үшін биполярлық транзисторлар, өрістік транзисторлар және интегралдық микросхемалар кеңінен қолданылады. Бұл күшейткіштер өте әлсіз электрлік сигналдарды (кернеулері 10-7 В, токтары 10-14 А шамалас) күшейтуге мүмкіндік береді. Транзисторлар арқылы аса үлкен күшейтуге жету үшін бірнеше күшейткіш каскадтар қолданылады. Бір транзистордан немесе күшейткіш элементтен және оған қарасты байланыс элементтерінен тұратын күшейткішті − каскад деп атайды. Күшейту процесі, қоректену көзінің энергиясын күшейткіштің сыртқы сигналының энергиясына түрлендіру болып табылады. Бұл процесті басқару күшейткіш элементіне немесе транзисторға әсер ететін кірме сигнал арқылы жүргізіледі. Шығыс сигнал кіріс сигналдың функциясы болып табылады, сонымен қатар шығыс күшейтілген синалдың қуаты, кіріс күшейтілген сигналдың қуатынан қректену көзінің арқасында, әлдеқайда артық.
Сонымен, электрондық күшейткіш деп электрлік сигналдарды, олардың формасын өзгертпей, қоректену көзінің энергиясының арқасында, қуатын ұлғайтып, күшейтетін құрылғыны айтады. Транзисторлық күшейткіштің электорондық деп аталу себебі, транзисторлардың жұмыс істеу принципі жартылай өткізгіштегі жүріп жататын электрондық процесстермен анықталады. Күшейткіштің кірісіне электр қозғаушы күшінің (ЭҚК) әрекеттестік мәні er, ішкі кедергісі Rr, кіру сигналының көзі қосылған. Кішкене қуатты кіру сигналы жоғары дәрежедегі қуаты бар қоректену көзін пайдалана отырып, кіріс сигналдың қуатын күшейтуге мүмкіндік бар.
Күшейткіштің шығыс тізбегінде күшейтілген сигнал әрекет етеді. kUкір кернеу көзімен анықталады.
Күшейтілген сигналдың энергиясын пайдаланатын сыртқы жүктеме Rж күшейткіштің шағысына қосылады.
Күшейтілген сигналдың түріне қарай күшейткіштерді екі топқа бөлуге болады:

1.Гармоникалық сигналдардың күшейткіштері - әртүрлі шамадағы және формадағы гармоникалық және квазигармоникалық (гармоникалық деп есептеуге болатын), яғни периодтық сигналдарды күшейтуге арналған. Мұндай күшейткіштерге: микрофондық, трансляциялық және формадағы периодтық емес сигналдарды күшейтуге арналған.
2.Импульстық сигналдардың күшейткіштері − әртүрлі шамадағы және формадағы периодтық және периодтық емес сигналдарды күшейтуге арналған. Импульстық күшейткіштерге: байланыс жүйелерінің импульстық күшейткіштері, теледидар бейнелеу сигналдарының, импульстық радиолокациялық құрылғылардың, электрондық есептеу техникасы негіздерінің, реттеу және басқару жүйелерінің күшейткіштері жатады.
Күшейтілген жиіліктерінің абсолюттік мәндеріне және жиілік жолағына ұзындығына (диапозонына) байланысты күшейткіштер:
Тұрақта ток күшейткіштері − төменгі жиілігі 0ден жоғары жиілігі 20кГц-ке дейінгі жиілік жолағындағы электлік сигналдарды күшейтуге арналған.
Төменгі жиілік күшейткіштері − 100Гц-тен 100кГц-ке дейінгі жиілік жолағындағы айнымалы ток сигналдарын күшейтуге арналған
Жоғары жиілік күшейткіштері − 100кГц-тен 100МГц - ке дейінгі жиілік жолағындағы сигналдарды күшейтуге арналған.
Кең жолақты және импульстық күшейткіштері − бірнеше 100кГц-тен − бірнеше 100МГц - ке дейінгі жиілік жолағындағы сигналдарды күшейтуге арналған

Күшейткіштердің түрлері
2.1 Қуат күшейткіштері
Қандай да болмасын күшейткіш қуат күшейткіші болып табылады. Сондықтан да, қуат күщейткіші дегеніміз жүктемеге нақты немесе максимальды мүмкін қуатты беретін қуатты күшейткіштер, кейде шығу күшейткіштері деп те аталады. Бұл күшейткіштер үлкен ПӘК пен жиілік және сызықтық емес бұрмалаулардың шектелген деңгейлерінде жұмыс жасауға тиіс. Сөйтіп, қуатты шығу какадтары үлкен сигнал режимінде істейтіндіктен, олардың ең маңызды көрсеткіштері болып мыналар аталады: жүктемеге берілетін қуат (немесе қуат бойынша күшейту коффициенті), ПӘК, сонымен қатар күшейтілетін сигналдың сызықтық емес бұрмалаулардың деңгейі. Күшейткіштің ПӘК-ті мен сызықтық емес бұрмалауларының деңгейі жұмыс нүктесінің бастыпқы орнына өте қатты байланысты болады. Сызықты емес бұрмалаудың мүмкін ең төменгі деңгейі А классы режимінде қамтамасыз етілуі мүмкін, ал максимальді мүмкін ПӘК В және С классы режимінде болады.
Қуатты күшейткіштерді біртактылымен қатар екітактылы орындалуында жобалап жасайды. Біртактылы каскадтар әдетте А классы режимінде жұмыс істейді, ал екітактылы В жіне С режимінде.
Біртактылы А классы режиміндегі қуат күшейткіші
Каскадтың принципиальды электрлік схемасында транзистордың коллекторы шығыс трансформатордың біріншілік орамасы арқылы бірден ток көзіне қосылады. Сондықтан, кіріс сигнал жоқ болғанда статистикалық жүктемелік түзу тіпттен тіке жүреді, себебі трансформатор орамасының тұрақты тоққа кедергісі тіптен аз, ал Ек - ның мәнін, тогы жүргенде - резисторына түсетін кернеуден әлдейқайда үлкен қылып алады.
Кіріс сигналы берілген кезде, транзистордың коллектор тізбегіндегі кедергісі, трансформатордың біріншілік орамасына келтірілген күшейткіштің жүктемесінің кедергісімен анықталады.
Қуат күшейткішінің В классы режиміндегі екі тактылы каскады.
Қуат күшейткіштерінің бір тактылы касадтарының біраз айтарлықтай кемшіліктері бар, бұлар:
каскадтың кішкене пайдалы әсер коэффициенті;
күшейткіш аспап пен шығыс трансформатордың магнит өткізгішін магниттейтін, тұрақты токтар тудыратын салыстырмалы үлкен сызықтық емес бұрмалаулары;
салыстырмалы үлен жиіліктік бұрмалаулары.
Сондықтан, көбіне В классы режиміндегі қуатты, әрі экономды екі тактылы күшейткіш каскадтар қолданылады.
Орталық жүктеме жұмыс істейтін, схеманың екі бірдей симметриялы иығын құрайтын екі элементен (транзистордан) тұратын каскадтарды екі тактылы деп атайды.
Трансформаторлық кірісі мен шығысы бар В класында жұмыс істейтін екі тактылы қуат күшейткішінде қандай да болмасын уақыт моментінде екі транзистордың тек қана біреуі ... жалғасы
