1 Курстық жобаны есептеуге арналған тапсырмалар

1.1 Номиналдық фазалық кернеу (В).
1.2 Орамдардың қосылу схемасы - Ү.
1.3 Қосылу желісінің жиілігі (Гц) - f1=50 Гц.
1.4 Магнит өрісінің айналу жиілігі (айнмин) - n1=3000
1.5 Қорғау дәрежесі.
1.6 Өзекшелердің геометриялық өлшемдері.
1.6.1 Cтатор өзекшесінің сыртқы диаметрі (м) - Da=0,520
1.6.2 Статор өзекшесінің ішкі диметрі (м) - D=0,350
1.6.3 Статор өзекшесінің ұзындығы (м) - D1
1.6.4 Ауа саңылауы (м) - δ=0,0011

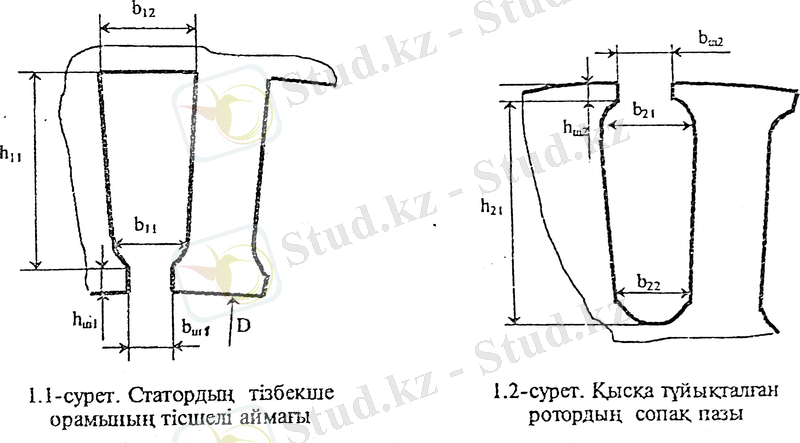

1.6.5 Статор пазының өлшемі (м) - b11, b12, h11, bш1, h ш1 (1.1- сурет)
1.6.6 Ротор пазының өлшемі (м) - b21, b22, h21, bш2, h ш2 (1.2- сурет)

1.6.7 Статор пазының саны - Z1=72.
1.6.8 Ротор пазының саны - Z2=82.
1.6.9 Ротор пазының қисаю мәні (м) - bkc=0.
1.6.10 Қысқа тұйықталушы сақинаның ені (м) - aсақ=0,037.
0.9.11 Қысқа тұйықталушы сақинаның биіктігі (м) - hсақ.

2 Ротор мен статордың өзекшесінің геометриялық өлшемі мен тұрақтыларын есептеу

2.1 Статор өзекшесінің есептеу ұзындығы, (м) - l0=l1
l=0.04+0.3D,
(2.1)
l=0.04+0.3∙0,350=0,145,
lδ=l1.

2.2 Статордың пазының өлшемдері

hn1=h11+hш1, (2.2)

hn1=h11+hш1=0,040+0,001=0,041 м.

hz1=hn1=0,041 м, (2.3)

hk1=(b11 - bш1)3,5, (2.4)

hk1=(b11 - bш1)3,5=(0,0083-0,005)3,5=0,00094 м.

h12=h11 - hk1, (2.5)

h12=h11 - hk1=0,0040-0,00094=0,039м.

2.3 Статордың тісшелі қадамы (м)

t1=PIDZ1, (2.6)

t1=PIDZ1=3,14∙0,35072=0,015 м.

2.4 Статордың тісшесінің ені (м)

b'z1=PI[D+2hш1+hk1]Z1 - b11; (2.7)

b"z1 = PI [ D+2hn1]Z1 - b12. (2.8)

b'z1=3,14 [0,350+2 0,001+0,039]72 - 0,0083=0,010м.

b"z1=3,14 [0,350+2 ∙ 0,041]72 - 0,012=0.0068 м.

2.5 Статор тісшесінің ортасы ені (м)

bz1=(b'z1+b"z1)2, (2.9)

bz1=(0,0104+0,0068)2=0,0086 м.

2.6 Статор жармасының биіктігі (м)

ha=[Da - (D+2hn1)]2, (2.10)

ha=[0,520 - (0,350+0,002)]2=0,084 м.

2.7 Ротор өзекшесінің ұзындығы (м)

l2=l1+0,005, (2.11)

l2=0,145+0,005=0,150 м.

2.8 Ротор өзекшесінің сыртқы диаметрі (м)

D2=D-2δ, (2.12)

D2=0,350 - 2∙0,0011=0,347 м.

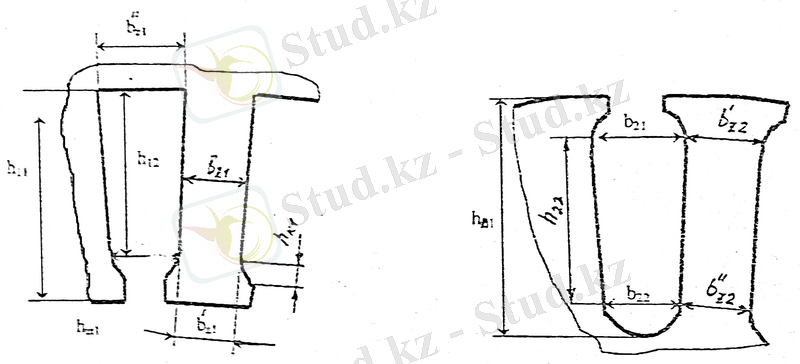

Сурет 2.1 Статордың тісшелі аймағы Сурет 2.2 Қысқа тұйықталған
ротордың паздары

2.9 Ротор өзекшесінің ішкі диаметрі (м)

Dj=0,3D, (2.13)

Dj=0,3∙0,350=0,105 м.

2.10 Ротор пазының өлшемдері (2.2 - сурет)
oo ротор пазының биіктігі

hn2=h21+hш2, (2.14)

hn2=0,040+0,001=0,041 м.

oo ротор тісшесінің биіктігі

hz2=hn2, (2.15)

hz2=hn2=0,041 м.

oo паздың өлшемі

h22=h21 - (b21+b22)2, (2.16)

h22=0,040 - (0,040+0,0035)2=0,019 м.

2.11 Ротордың тісшелі қадамы (м)

t2=PID2Z2, (2.17)

t2=3,14‧0,34782=0,0188 м.

2.12 Ротор тісшесінің ені (м)

b'z2= PI ( D2-2hш2-b21)z2 - b21; (2.18)

b"z2=PI [D2-2hш2+h22- b21 ]z2 - b22. (2.19)

b'z2=3.14 (0,347-0,002-0,0065)802 - 0,0065=0,0118 м.

b"z2=3,14 (0,347-20,001+0,061-0,006582 - 0,0035=0,011 м.

2.13 Ротор тісшесінің орташа ені (м)

bz2=(b'z2+b"z2)2, (2.20)

bz2=(0,0118+0,0115)2=0,0116 м.

2.14 Ротор жармасының биіктігі (м)

hj=D2- Dj-2hn2)2, (2.21)

мұндағы Dj=0,104 D2=0,347

hj=0,347-0,104-2(0,041)2 =0,080.

2.15 Паздың қисаюының салыстырмалы мәні

Вкис =Вкис2, (2.22)

Вкис=0,0420,018=2,3.

2.16 Ротор пазының көлденең қимасының ауданы (мм2):

qc= PI8(b221+b222)+(b21+b22)∙h22]2]∙10 6, (2.23)

qc=[[0,3925 (0,00652+0,00352)+(0,0065+0,0035)∙0 ,019]2]∙106=189 мм2.

2.17 Ротор орамының қызқа тұйықталу сақинасының көлденең қимасының ауданы (мм2):

qсақ =acak∙bcak ∙106, (2.24)

qcak=0,037∙0,042∙106=1154 мм2.

2.18 Mагнит өрісінің айналуының синхронды бұрыштың жылдамдығы (радс):

Ohm=2PIn160, (2.25)

Ohm=6,28∙300060=314 радс.

2.19 Машинаның полюс жұбының саны:

p = 60f1n1, (2.26)

p=60∙503000=1.

2.20 Полюстік бөліну (м):

τ=PID2p, (2.27)

τ=3,14∙0,3502∙1=0,54 м

2.21 Полюс пен фазадағы паздар саны:

q=z12p∙m1, (2.28)

мұндағы m1=3 полюстер саны

q=722∙1∙3=726=12. .

3 Статор мен ротордың өзекшесін есептеу

3.1 Статор орамын таңдау

Кіші қуатты асинхронды машинаға бір қабатты орам таңдалады, ал орташа және үлкен қуатты машиналарынекі қабатты орамдар таңдалады. Егер машинада Һ= 132мм (мұндағы h - айналу осінің биіктігі) болса онда бір қабатты орам таңдалады, егер h132 мм болса онда екі қабатты орам таңдалады. ( Ескерту: егер машинаның полюсының жұбының саны р=1, ал Һ=160, 180мм болса онда бір қабатты орам қолданылады.) 200132 мм

3.2 Қадамды қысқарту коэффициенті: β=yτ, y- орам қадамы. Бір қабатты орамдар үшін. β=1 , орам қадамы мынаған тең: y=z12p - бүтін сан.
Ал екі қабатты орамдар үшін β=0.780,83 , мұнда орам қадамы y=βz12p

β=yτ; (3.1)

β=0,80.

y=z12p . (3.2)

y=0,80722∙1=10,8.

3.3 Орамдық коэффициент: Kop1 =Kp1∙Kул1,қысқартукоэффициенті: Kул1=sin(β∙90⁰) үлестіру коэффициенті Kул1 - полюс пен фазадағы паздар санына q байланысты. Ол байланыс 3.1 кестесінде көрсетілген

Kop1 =Kp1∙Kул1; (3.3)

Kop1=0,948∙0,98=0,92 .

Kул1 = sin(0,80∙90⁰)=0,948.

Kул1=sin(β∙90⁰). (3.4)

A=35∙103

Bб=0,74

3.4 Асинхронды қозғалтқыштың есептеу қуаты (Bт)

Р' =1,11D2∙lб∙Ω∙Кор1∙АВб; D, lб , Ω,Кор1 - 1.6.2, 2.1, 2.18, (3.5)

P'=1,11∙0,3502∙0,145∙314∙0,92∙35∙10 3∙0,74=147,5 Вт.

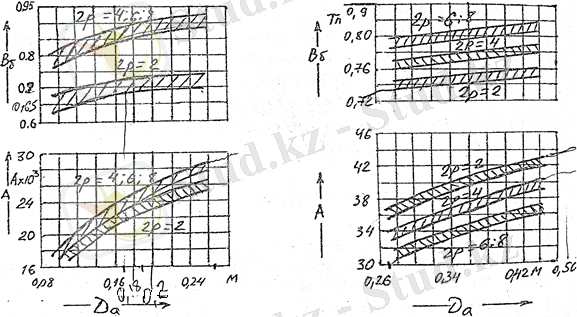

3.3 Пунктері арқылы табылады, А- сызықтық жүктеме, Вб - магниттік индукция 3.1- сурет бойынша табылады.

Сурет 3.1 Сызықтық жүктеме және магнитті индукция

3.5 Статор орамының номинал тоғы (A): I1н=P'3E1,
мұндағы

E1=kE∙U1н; (3.6)

E1=kE∙U1н=0,97∙U1н=0,97∙220=213,4.

I1н=P'3E1. (3.7)

I1н=147500640,2=230,3 A.

3.6 Статор орамының фазасының өткізгішінің қимасы (мм2)

qф=I1нJ1, (3.8)

мұндағы J1-тоқтығыздығы (Aмм2)
мұндағы һ= 80мм J1=(6,57,0) Aмм2
мұндағы һ=180мм J1=(5,56,0) Aмм2

qф=230,36=38,3 мм2.

3.7 Қарапайым өткізгіштің диаметрі мен қимасын таңдау

Таңдау әдісі айналу осі Һ= 280мм- ге дейінгі қозғалтқыштарға негізделген, бұл жағдайда жұмсақ секциялы орамдар қолданылады. Бұл орамдардың қарапайым жалаңаш өткізгіштері мына екі шартты қанағаттандыру керек:

d=(0,51)∙h100мм; d1,8мм. (3.9)

мұндағы һ - айналу осінің биіктігі.
Осы шарттар арқылы 1 - қосымшадан жалаңаш өткізгіштің диаметрін d табамыз. Осы қосымшадағы кесте арқылы қарапайым өткізгіштің қимасы qкар (мм2) және изоляциямен қапталған өткізгіштер duз(мм) таңдалады. Изоляцияланған сымның диаметрінің duз мәні мынашартты қанағаттандыру керек duз+ 1,5 = bш1, бұл орамдарды орналастырған кездегі шлиц арқылы еркін өту қажеттілігінің технологиялық шарты.Егер бұл шарт орындалмаса, онда жалаңаш сымның диаметрін кішірек қылып алу қажет.

d=0,5∙280100=1,4 мм.

3.8 Фазадағы қарапайым өткізгішінің параллель орналасу саны: nф =qфqkap - бүтін сан.

nф =qфqkap; (3.10)

Егер nф бүтін сан шықпаса онда дөңгелектейміз.

nф=38,31,539=24,8.

qkap=1,539.

dиз=1,485.

3.9 3.2. кестесі арқылы параллель өткізгіштердің санын а таңдаймыз.

a= 2.
Кесте 3.2
Параллель өткізгіштердің саны
Түрі
Полюс жұптарының саны

1
2
3
4

Параллель өткізгіштердің саны а
Бір қабатты
1
1,2
1,3
1,2,4
Екі қабатты
1,2
1,2,4
1,2,3,6
1,2,4,8

3.10 Бір аралықтағы қарапайым өткізгіш саны (немесе орамдағы бір параллель өткізгіштегі қарапайым орамдар саны) nкар=nфa, n4, a=nкар . Тоқтың тығыздығы J1 =I1uqф, мұнда qф=qкар∙nкар∙a. Тоқ қысымы шектен шықпауы қажет.

qф=1,539∙12,4∙2=40,2;

nкар=nфa; (3.11)

nф=24,8.

nкар=24,82=12,4.

J1 =I1uqф, (3.12)

J1= 230,340,2 =5,7.

3.11 Негізгі магнит ағынын (Bб) мен сызықтық жүктеме (Aм)

Ф=Bδ∙DlδP; (3.13)

Ф=Bδ∙DlδP=0,78∙0,350∙0,1451=0,03 Вб.

A=(6W∙I1H)PID. (3.14)

A=(6W∙I1H)PID=(6∙34,8∙230,3)1,099 =43754,9 Aм.

3.12 Фазадағы орамдар саны (алдын-ала алынған)

W1=E1(4,44∙Koб∙f1∙Ф); (3.15)

Е1=kE∙U1H. (3.16)

W1=213,4(4,44∙ 0,92∙50∙0,03)=34,8.

E1=0,97∙220=213,4.

3.13 Паздағы тиімді өткізгіштердің саны:

Un=(2W1∙a∙m1)z1, (3.17)

Un=(2W1∙a∙m1)z1=(2∙34,8∙1∙3)72=5, 8.

Un- бүтін санға дейін дөңгелектейміз
Un- бүтін сан бірқабатты орамдар үшін
Un- жұп сан екі қабатты орамдар үшін.

3.14 Орам санының анықталған мәні

W1=Un ∙ z12a ∙ m1, (3.18)

W1=Un ∙ z12a ∙ m1 = 5,8 ∙722 ∙3 =34,8.

3.15 Магнит ағымының анықталған саны (Вб)

Ф= 0,97∙U1н4,44∙Kop1∙f1∙W1, (3.19)

Ф= 0,97∙U1н4,44∙Kop1∙f1∙W1 = 0,97∙2204,44∙0,92∙50∙34,8=0,03 Вб.

3.16 Ауа саңылауындағы магнит индукциясының анықталған мәні (Тл):

Bδ = ФpDlδ, (3.20)

Bδ=0,03∙10,350∙0,145=0,6.

3.17 Статор мен ротордың тісшелеріндегі магнит индукциясы (Тл):

Вz1=Bδt1 ∙ lδbz1 ∙ l1 ∙ Kδ; (3.21)

Вz2=Bδt1 ∙ lδbz2 ∙ l2 ∙ Kδ. (3.22)
Кб=0,97 - пакетті болатпен толтыру коэффициенті.

Вz1= 0,00130,0012 =1,08 Тл.

Вz2=0,00150,0016=0,9 Тл.

3.18. Статор мен ротор жармасындағы магнит индукциясы:

Ва=BδФ2ha∙l1∙Kδ; (3.23)

Вj=BδФ2hj∙l2∙Kδ. (3.24)

Ва= 0,030,02=1,5 Тл.

Вj=0,030,023=1,3 Тл.

3.19 Жарма мен тісшедегі магнит индукциясы мына шартқа сәйкес келу қажет:

Вz1 , Вz2 1,9 Тл; (3.25)

Ва ,Вj 1,6 Тл. (3.26)

1,08;0,91,9 Тл.

1,5;1,31,6 Тл.

3.20 Өлшемдері (мм) b11 , b12 , h12 ,

b'11=b11∙10[3]=0,0083∙10[3]=8,3 мм

b'12=b12∙10[3]=0,012∙10[3]=12 мм

h'12=h12∙10[3]=0,039∙10[3]=39 мм

3.21 Бір қабатты орамдар оралатын паздың бос орнының ауданы:

S'ns=h'12 - Lu(ΔU+Δb), (3.27)

мұндағы Lu=2h'12+b'11+b'12 паздың аумағы бойынша паздың изолиясының ұзындығы.
ΔU - паздың изолияцияның қалыңдығы.
Δb - өзекшенің шихтовкаға жіберілуі,
Δb=0,1 егер һ=100
Δb=0,2 егер һ100

Lu=2∙39+8,3+12=98,3.

S'ns=0,5(8,3+12)∙39 - 98,3(0,4+0,2)=336,8.

3.22 Екі қабатты орамға арналған статор пазының бос орнының ауданы (мм2)

S"ns=S'ns - 0,75ΔU∙(b'11+b'12), (3.28)

S"ns=S'ns - 0,75ΔU∙(b'11+b'12)=336,8 - 0,75∙4∙(8,3+12)=330,7мм2.

3.23 Статор пазын толтыру коэффициенті

Ктол=(d2из Un∙ nkap)Sns, (3.29)

мұндағы Sns=S'ns - бірқабатты орамдар үшін
Sns=S"ns - екі қабатты орамдар үшін
Ктол=(0,70,73) болу керек.

Ктол=(1,482∙5,8∙13,05)330,7=0.50.

3.24 Ротор стерженінің тоғы (A):

I2=0,9∙(6W1Kоб1) ∙I1нZ2, (3.30)

I2=0,9(6∙34,8∙0,92)∙230,382=485,5 A.

3.25 Ротор стерженіндегі тоқ тығыздығы:

J2= I2 qc, (3.31)

Ротордың тық тығыздығы мына аралықта болу қажет:

J2=(24) Aмм2,

J2=485,5189=2,5Aмм2.

3.26 Ротор орамының қысқа тұйықталған сақинасының тоғы (A):

Icaa=I2Δ; (3.32)

мұндағы
Δ=2sin (180*pz2) p. (3.33)

қозғалтқыш полюсының жұбының саны

Icaa=485,50,08=6068,75 A.

Δ=2sin∙(180*182)=0,08.

3.27 Сақинадағы тоқтың тығыздығы (Aмм2):

Jcak=Icakqcak , (3.34)

мұндағыJcak=(24,5) Aмм2

Jcak=6068,751154=3,9Aмм2.

4 Магнит тізбегін есептеу

4.1 Магнит тізбегінің есептеудің негізгі мақсаты статордың МҚК мен магниттелу тоғын табу. Бұл мәндер арқылы машинада жеткілікті магнит ағыны туғанын білеміз. 4.1- суретте төртполюсті машинаның магнит тізбегінің есептеу бөлігі берілген. Бұл бөлік бес учаскеден тұрады: ауа саңылауы, ротор мен статор қабаттарының тісшелері, ротор ман статордың артқы бөлігі, полюс жұптары магнит тізбегінің МҚК.
Бұл тізбектің магнит кернеуі Ғтіз, әр учаскенің магнит кернеуінің қосындысына тең:

Ғтіз=Ғδ+Ғz1+Ғz2+Ғa+Fj, (4.1)

Ғтіз=Ғδ+Ғz1+Ғz2+Ғa+Fj=1601,9+27,36+ 24,08+491,4+153,5=2298,21.

4.2 Полюс жұптарының ауа саңылауының магнит кернеуі:

Fδ=1,6‧δ‧Kδ‧106; (4.2)

мұндағы

Kδ=Kδ1‧ Kδ2. (4.3)

статор мен ротордың тістерін ескере отырып, ауа саңылауын есептеу:

Kδ1=t1+10δt1+bш1+10δ=0,0260,021=1,2 .

Kδ2=t2+10δt2+bш2+10δ=0,0290,028=1,0 3.

Fδ=1,6‧δ‧Kδ‧106, (4.4)

Fδ=1,6‧Вδ‧δ‧Kδ‧106=1,6‧0,74‧0,0011‧ 1,23‧106=1688,5.

Kδ=Kδ1‧Kδ2, (4.5)

Kδ=Kδ1‧Kδ2=1,2‧1,03=1,23.

4.3 Статордың тісшелі қабатындағы магнит кернеуі: Fz1=Hz1‧Lz1; Lz1=2hz1 (м).Hz2(Aм)ротор тісшелеріндегі магнит өрісінің кернеулігі, болат маркалы екінші қосымшадан алынған, 3.17 пункт бойынша есептеледі.

Fz1=Hz1‧Lz1, (4.6)

Fz1=Hz1‧Lz1=342‧0,08=27,36.

Lz1=2hz1=2‧0,04= 0,08.

4.4 Ротордың тісшелі қабатындағы магнит кернеуі: Fz2=Hz2‧Lz2; Lz2=2hz2 (м). Hz2(Aм)ротор тісшелеріндегі магнит өрісінің кенеулігі, болат маркалы екінші қосымшадан алынған, 3.17 пункт бойынша есептеледі.

Fz2=Hz2‧Lz2, (4.7)

Fz2=Hz2‧Lz2=301‧0,08=24,08.

Lz2=2hz2=0,08.

4.5Статор жармасының магнит кернеуі (A):

Fa=Ha‧Lj; (4.8)

La=PI(Da-ha)2p(м) Ha. (4.9)

3-қосымшадан 3.18 пункті бойынша есептелінеді.

Fa=Ha‧Lj=702‧0,7=491,4.

La=PI(Da-ha)2p=3,14(0,520-0,08)2= 0,7.

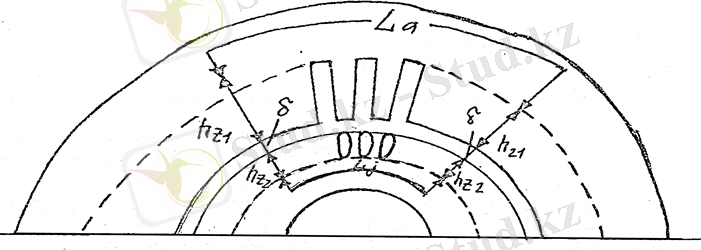

Сурет 4.1 Төртполюсті машинаның магнит тізбегі

4.6 Ротор жармасының магнит кернеуі(A):

Fj=Hj‧Lj; (4.10)

Lj=PI(Da-hj)2p(м) Hj(Aм). (4.11)

3-қосымшадан 3.18 пункті бойынша есептелінеді.

Fj=Hj‧Lj=307‧0,50=153,5.

Lj=PI(Da-2hz2-hj)2p=3,14(0,520-0,0 8-0.08)2=0,5.

4.7 Магнит тізбегінің магнит кернеуінің қосындысы 3.1. пункт бойынша есептелінеді.
4.8 Қозғалтқыштың магнит тізбегінің толықтыру коэффициенті:

Kμ=ҒтізҒδ, (4.12)

Kμ=ҒтізҒδ=2298.211001.9=1,4, ( Kμ=1,11,6).

4.9 Магниттелу тоғы:

Iμ=P∙Fтіз0,9m1∙W1∙Kop1, (4.13)

Iμ=P∙Fтіз0,9m1∙W1∙Kop1=2298.2186,4= 26,5.

4.10 Магниттелу тоғының салыстырмалы мәні:

Iμ*=IμI1H, (4.14)

Iμ*=IμI1н=26,5230,3=0,11.

5 Статор мен ротор орамдарының актив және индуктив кедергісі

Статор орамдарының кедергісі
5.1 Статордың тісшелі бөлігінің орташа мәні:

ƒор1= PID+hz1z1, (5.1)

ƒор1= PID+hz1z1=3,14(0,350+0,04)72=0,02 .

5.2 Статор орамының орташа ені (м):

bор1=tор1 ∙y, (5.2)

мұндағы y өзекше қадамы 3.2 пункттен табылады.

bор1=tор1 ∙y=0,02‧10,8 = 0,3.

5.3 Секцияның маңдайшасының орташа ұзындығы:

lл1=(1,16+0,14 p) ∙ bорт1, (5.3)
... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
