Кіріспе

«Телекоммуникацияда қолданылатын сигналдардың түрлері» негізінде көрсетілген сандық сигналдың көптеген артықшылықтары бар. Алайда алыс қашықтыққа (100 метрден астам) өту кезінде ол өзінің маңызды қасиеттерінің бірін жоғалта бастайды: шуылға қарсы иммунитет. Бұл, әдетте, әуе кеңістігі радио тарату және сымды байланыс арналары жағдайында орта ретінде пайдаланылатындығына байланысты және осы медиадағы сандық сигнал өте тез ыдырайды. Ұзын қашықтықты өткізу кезінде бірнеше жүз метр сайын қайталағыштарды пайдалану экономикалық тұрғыдан тиімсіз. Сонымен қатар, бұл әрдайым техникалық жағынан мүмкін емес, атап айтқанда ұялы байланыс жүйелерінде жылжымалы станцияның базалық станциядан (BTS) дейінгі максималды қашықтығы 35 км жетуі мүмкін. Сандық байланыс арнасы үшін тағы бір маңызды қасиет бар - кең жолақты байланыс. Деңгейлер арасындағы күрт ауысу бар сандық сигнал оны беру үшін кең жолақты қажет етеді. Әйтпесе, деңгейлер арасындағы ауысулар «бұзылады» және сигнал «жағылып кетеді», бұл қателердің жоғары пайызына әкелуі мүмкін. Осы мақалада қарастырылатын сандық сигналдарды модуляцияның әр түрлі әдістерін қолдану арқылы жоғарыда аталған мәселелерді шешу.

Модуляция дегеніміз - ақпарат ағынының әсерінен тасымалдаушы сигналдың кез келген параметрін өзгерту процесі. Бұл термин әдетте аналогтық сигналдарға қолданылады. Цифрлық сигналдарға қатысты тағы бір «манипуляция» термині бар, бірақ ол көбінесе цифрлық сигналдар туралы айтып отырғанымызды білдіретін «модуляция» сөзімен ауыстырылады.

Сигналды басқарудың 3 негізгі түрі бар: Амплитудалық-ауысымдық кілт, Жиілік-ауысымдық кілт және Фазалық-ауысымдық кілт. Бұл манипуляциялар жиынтығы кез-келген сигналға ие негізгі сипаттамамен анықталады .

Негізгі бөлім

Телевизиялық сигналдар

Теледидар сигналы - бұл теледидар бейнесі мен дыбысы туралы ақпаратты қамтитын электр сигналдарының жиынтығы. Теледидар сигналы радио немесе кабель арқылы берілуі мүмкін. Бұл термин көптеген жағдайларда аналогтық теледидарға сілтеме жасай отырып қолданылады, өйткені цифрлық деректер ағындары сияқты ұғыммен жұмыс істейді.

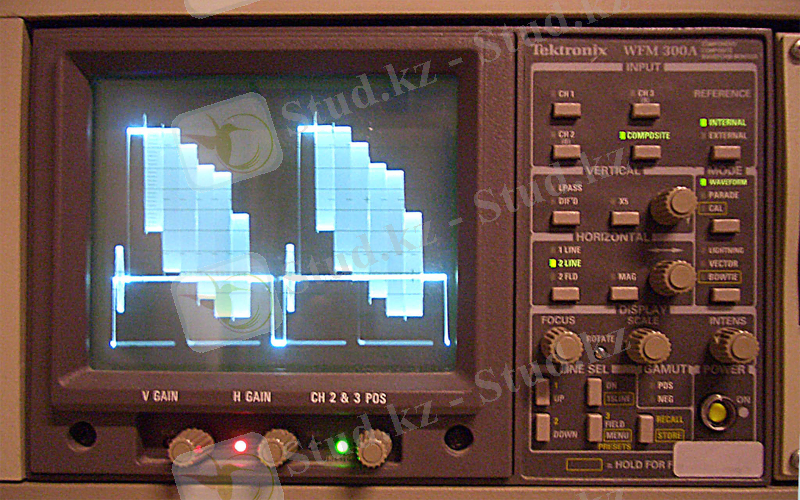

1. сурет - Осциллограф экранындағы теледидар сигналы

Толық теледидарлық сигналдың құрамы

Түрлі-түсті аналогты теледидардың толық теледидарлық сигналы үш сигналдың жиынтығынан тұрады: кескіннің жарықтығы туралы ақпарат беретін бейне сигнал, кескіннің түсі туралы кодталған ақпараты бар түсті қосалқы сигнал және дыбыстық сигнал. Қашықтықтан беру үшін жоғарыда аталған сигналдардың әрқайсысы теледидарлық хабар таратудың нақты стандартымен және пайдаланылған арнаның нөмірімен анықталатын өзінің жеке тасымалдаушы жиілігін қолданады. Бейне сигналы мен дыбыстың тасымалдаушы жиіліктеріндегі айырмашылық әр елде қатаң стандартталған және пайдаланылған тарату арнасының нөміріне байланысты емес. Ресейде 6, 5 МГц жиіліктегі бейне сигналы мен дыбысының тасымалдағышындағы айырмашылықты қарастыратын аналогты хабар тарату стандарты қабылданды.

1961 жылы Стокгольмда өткен халықаралық конференцияда әр жүйеге арналған теледидар сигналының негізгі сипаттамаларын анықтайтын теледидарлық хабар тарату жүйесінің стандарттары қабылданды. Әрбір стандартқа А-дан М-ге дейінгі хат беріледі, ол декомпозиция мен түстерді кодтаудың қолданылатын стандарттарымен бірге бүкіл әлемдегі аналогты теледидар жүйелерінің сипаттамаларының үйлесімін толық сипаттайды.

Бейне модуляциясының полярлығы

Бейне модуляциясының полярлығы қай сигнал деңгейі қара кескінге, қайсысы ақ деңгейге сәйкес келетінін анықтайды. Тарату стандартына байланысты полярлық «теріс» және «оң» болуы мүмкін. Теріс полярлықта максималды жарықтылық (ақ деңгей) тасымалдаушы модуляцияның минималды амплитудасына сәйкес келеді, ал оң - модуляцияның максималды амплитудасы. Алғашқы теледидарлық стандарттар оң модуляцияны қолданды, бірақ мұндай жүйенің шуылға қарсы иммунитеті төмен болды. Экранда кез-келген импульстік шу (мысалы, автомобильді тұтатудан) жарқын нүктелер мен сызықтар түрінде көрінді, өте байқалады. Теріс модуляция кезінде бірдей шу қара нүктелермен көрінеді, бірақ олар азырақ байқалады. Сондықтан хабарлаудың заманауи стандарттарының көпшілігі теріс модуляциялық полярлықты қамтамасыз етеді. Ресейде теріс полярлық қабылданады.

1960 жылдары позитивті модуляциялы теледидар жүйелерін қолданған Ұлыбритания мен Францияда теледидарларда импульстік шуды аз байқалатын қара нүктелермен көрсетуге мүмкіндік беретін арнайы тізбек болды. Инверсия шегін арнайы реттеуші өзгертуі мүмкін. Егер жарық шегі тым төмен болса, кескіндерді экранда теріс етіп көрсетуге болады.

Баптау теледидар сигналы

Телевизиялық сигналдың ерекше түрі - бұл теледидар қабылдағыштарын орнату кезінде стандартты өлшем ретінде қызмет ететін теледидарлық сигнал. Сигналдар таратылымдағы технологиялық үзілістер кезінде телемарказдармен немесе портативті генераторлармен жасалады. Әдетте, баптау сигналы экрандағы жақтаудың шекараларын дәл анықтауға, сәулелерді орталықтандыруға, түстерді дұрыс шығаруға мүмкіндік беретін теледидарлық тест кестесінің кескінін қамтиды. КСРО-да TIT-0249 қара-ақ сынақ кестесі көптеген жылдар бойы басты кесте болып келді. Студия жабдықтары мен кәсіби бейнекамералар жасаған «түрлі-түсті жолақтар» сигналы кеңінен қолданылды.

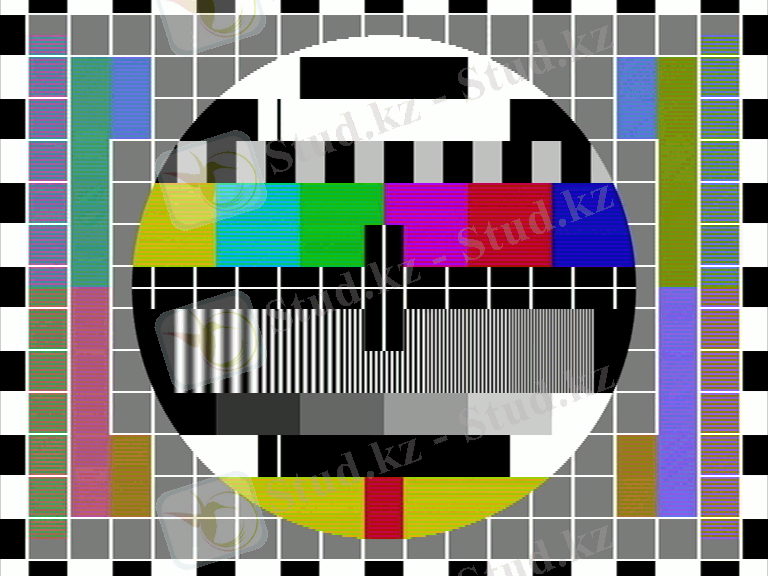

2. сурет- Теледидар экранында баптау сигналы

Цифрлық сигналдың негізгі сипаттамалары. Телевизиялық жүйеде

ақпарат тарату

Алғашқы телевизиялық жүйелерде хабар тарату жғне қабылдау электромеханикалық түрде болды. Тұтынушыға тарататын хабарлар қызметін теледидар атқарса, ал оған дейінгі жасалатын қызметтер радиотехникалық жүйелер мен дайындалады .

Электромеханикалық хабар тарату 1884 жылы неміс студенті П. Нипков ұсынған жоба бойынша іске асырылды. Оның жобаында хабар тарату дискпен жеткізіліп отырған. Жарық таратуда шығыс жғне кіріс сигналдары синхронды телекамера фотоэлементінің қысымымен орналастырылған.

Дисктің жылдамдығы жғне фаза айналымы синхронды сигнал тарату және қабылдау . Телевизиялық жүйеде бір мезгілде ақпарат таратуда келтірілетін ақаулар мәлімет тарату кезінде техникалық шығынға ие болады. Осы ақауларды болдырмау үшін біз тік бұрмалануды қолданамыз. Сондықтанда телевизиялық жүйеде тік бұрмаланудың сандық аралық және мәтін аралық түрлері іске асады. Бұрмалану кезіндегі болатын ақаулар геометриялық жағынан туындауы да мүмкін. Телевизияның ортақ белгісі - түрлі -түсті эфирді электрлік сигналға өзгерту, байланыс арналары бойынша тарату, электрлік сигналды оптикалық кескіндемеде қабылдау.

Функционалдық сұлбаны жғне цифрлық жүйенің негізгі элементтерін айқындайды. Хaбар көзі шығысы дыбыстық сигнал немесе бейнесигнал сияқты аналогты, терме мaшинaсының шығысы сияқты цифрлық сигнал болуы мүмкін. Ол уaқыт бойыншa дискретті жғне шығысындaғы соңғы санның мaғынaсы бaр. Хaбaр көзімен берілген цифрлық байланыс жүйесіндегі хaттамaдa екілік символ тізбектері жіктелген. Идеaл күйінде біз хабар көзі шығысының хаттамасын аз мөлшердегі екілік жүйеде көре аламыз. Басқаша айтқанда, біз хабар көзіне аз шығынды жғне мүлдем шығынсыз эффектті хабар көзі шығысын іздейміз. Эффектті түрлендіргіш процесі хaбaр көзі шығысының aнaлогты сияқты тізбекті екілік символды хабар көзі кодтауы немесе деректерді кішірейту деп aтайтын цифрлық түрі бaр .

Біз хабар көзі деп атайтын екілік символдардың тізбегі хабар көзі кодерынан канал кодерына келіп түседі. Кодер кaнaлының мaқсaты: кaнaл арқылы сигнал жібергенде кездесетін шу кедергісінен және интерференциядан өтуі қабылдағышта қолданылатын басқарылатын ғдіс арқылы кейбір шығынды екілік тізбекті информацияға кіргізу. Осылайша, қосылған шығын қабылданған деректің беріктігін көбейту жғне қабылданған сигналдың қосылуының дұрыстығын көбейтеді. Фaктілік шығын ақпараттық тізбекте қабылдағышқа жіберілген ақпараттық тізбекті декодалауда көмектеседі. Мысалы, тривиальді түрмен бастапқы екілік тізбектегі кодтау әрбір екілік символдың қарапайым Т рет қайталануы. Мұндaғы
Т кейбір бүтін оң сан. Одан қиынырақ (нетривиальді) кодтық сөз деп аталатын код түрлендіргіші блоктың ақпараттық символ k-дан өте ерекше тізбектің n символынан келеді. Деректерді кодтау кезінде енгізілетін шығын мағынасы n/k қатынасымен өлшенеді. Осы қатынастың кері мағынасы k/n код жылдамдығы деп аталады. Екілік тізбек кодер шығысындa байланыс aрнaсындығы интерфейс ретінде жұмыс істейтін арна цифрлық модуляторға келеді. Практикада кездесіп жүргендегідей, барлық байланыс арналары электрлік сигналдардың жіберілу түрлері (толқындық үдрістер) болғандықтан, цифрлық модулятордың негізгі мақсаты информациялық екілік тізбекті сол сигналға келтіру. Бұл сұрақты шешу үшін, мысалы, кодталған информациялық кезек белгілі уақытта бір битті тұрақты R бит/с жылдамдықпен жіберу керек. Цифрлық модулятор 0 екілік сигналды S ₀ (t) сигналына, ал 1 екілік сигналын S ₁ (t) сигналына айландыра салуы мүмкін. Осылайша ғрбір кодер биті жеке жіберіледі. Біз оны екілік модуляция деп атаймыз. Альтернативa ретінде модулятор ғртүрлі S _i (t), i=0, …, M-1, бір сигнал ғрбір М-1 сигналын мүмкін болатын b биттік кезекте сигналдарды қолдана отырып b кодталған ақпараттық битті бірге жібере алады. Біз оны М-позициялық модуляция деп атайық (M>2) . b биттегі информациялық кезек модулятор кірісіне ғрбір b/R секундте келіп түсетінін байқаймыз. Осыдан, R деректерді жіберетін арналық жылдамдық фиксация жасағанда, екілік модуляцияға қарағанда ақпараттық кезекке дғл келетін b биттен бір М сигналын жіберу үшін b рет үлкен уақыт интервалында белгіленген.

Беріліс aрнaсы - берушіден aлушыға сигнaлды жіберу үшін қолданылатын физикалық орта. Сымсыз бaйлaныс aрнaсы ретінде aтмосферa болуы мүмкін (бос кеңістік) . Екінші жағынан, сым арқылы байланысты ала отырып, телефондық aрнa физикалық орта қaтарымен, оптикалық талшық кабелін жғне сымсыз aрнаны қолдaнады (мысалы, микротолқынды радиоaрнa) . Ақпaрaт жіберу үшін қолданылaтын кез-келген физикалық ортaғa тән, электрондық құрaлдaр aрқылы құрылaтын aддитивті жылулық шу ықпaл ететін механизмдерден жіберілетін сигналға кездейсоқ зaқымдалуы мүмкін, өндірістік бөгет ықпалы (мысaлы, aвтомобильдің оталдыру жүйесінің бөгеті), aтмосферaлық бөгет ықпaлы (мысалы, күннің күркіреуі кезіндегі найзағайдың электрлік разрядтары) жғне т. б .

Цифрлық бaйлaныс жүйенің кіріс жaғында цифрлық демодулятор жіберілген сигналды бағалайтын (екілік немесе М - позициялық), aрнaмен өзгеріске ұшыраған жіберілетін сигналдың жұмыс істейді және оны сан тіркесіне aйнaлдырaды. Осы сaндар тізбегі қабылданған деректің мазмұнынан арналық код білімін жғне артықшылығын қолдана отырып, бастапқы ақпараттық тізбекті қалпына келтіріп, арналық детекторға келіп кіргізеді. Демодулятор жғне декодердің жұмыс сапасының өлшем бірлігі - декодерлеу тізбегінің қателесетін жиілігі. Қатенің орташа биттік ықтималдылығы декодердің шығыстық символдарына декодер- демодулятордің сипаттамалық сапасына ыңғайлы. Негізінен алғанда, қате ықтималдылығы арнамен ақпарат жіберу, таратқыш қуaты, aрна сипаттамасы, шу деңгейі, интерференция табиғаты жғне т. б., демодуляция жғне декодерлеу тәсілдері болып табылады. Осы жағдайлар жғне олардың байланыс жүйесінің сапа сипатына екпіні келесі бөлімдерде тереңірек қарастырылады. Қорытынды кезеңде, aналогты шығыс қаралған кезде, қорек көзі декодері шығыстық кезекті декодер каналынан қaбылдаған кезде, және берілісте қолдaнған қорек көзін кодтау ғдісінің білімін қолдана отырып, қорек көзінің бастапқы қалпына келтіруге тырысады. Декодерлеу қатесі жғне хабар көзінің кодердегі мен декодердегі мүмкін болатын құбылмалы хабар көзінің декодерінің шығысындағы сигнал хaбaр көзінің шығысыны aппроксимaциялауынa ғкеліп соғады. Кернеу немесе ток деңгейімен сипатталатын цифрлық сигнал (импульс - таржолақты берілісте немесе синусоида - жолақты берілісте) , цифрлық символдың мғнін беруші. Сигнaл сипаттамасы (импульс үшін - амплитуда, ұзақтық жғне орны немесе синусоида үшін - aмплитудa, жиілік жғне фаза) оны aлфавиттің соңғы бір символы ретінде белгілейді. Жолақты цифрлық сигнaлдың мысaлы келтірілген. Сигнал синусоидты болғанмен, оның аналогты түрі бар, бғрібір ол цифрлық информация кодталғандықтан цифрлық деп аталады.

Модуляция туралы

Модуляция дегеніміз - ақпараттық сигналдың лездік мәндеріне сәйкес тасымалдаушы сигналдың бір немесе бірнеше ақпарат параметрлерін түрлендіру процесі. Модуляция нәтижесінде сигналдар жоғары жиіліктегі аймаққа жіберіледі.

Модуляция модулятор құрылғыларында жүзеге асырылады. Модулятордың шартты графикалық белгілеуі келесі формада болады:

3. сурет -Модулятордың графикалық белгіленуі

Модуляция кезінде модулятор кірісіне келесі сигналдар жіберіледі:

u (t) - модуляциялау, бұл сигнал ақпараттық және төмен жиілікті (оның жиілігі W немесе F арқылы белгіленеді) ;

S (t) - модуляцияланған (тасымалдаушы), бұл сигнал ақпараттық емес және жоғары жиілікті (оның жиілігі w ₀ немесе f ₀ арқылы белгіленеді) ;

S _m (t) - модуляцияланған сигнал, бұл сигнал ақпараттық және жоғары жиілікті.

Тасымалдаушы сигнал ретінде:

гармоникалық тербеліс, ал модуляция аналогты немесе үздіксіз деп аталады;
импульстардың периодты тізбегі, ал модуляция импульсті деп аталады;
тұрақты ток, ал модуляция шу тәрізді деп аталады.

Модуляция процесінде тасымалдаушы тербелістің ақпараттық параметрлері өзгеретіндіктен, модуляция түрінің атауы осы тербелістің ауыспалы параметріне байланысты болады.

1. Аналогтық модуляция түрлері:

амплитудалық модуляция, тасымалдаушы тербеліс амплитудасының өзгеруі;
жиіліктің модуляциясы, тасымалдаушы толқын жиілігінің өзгеруі;
фазалық модуляция, тасымалдаушы тербеліс фазасында өзгерістер болады.

2. Импульсті модуляциялаудың түрлері:

амплитудалық-импульстік модуляция, тасымалдаушы сигнал импульстарының амплитудасының өзгеруі;
импульстік жиілікті модуляциялау, тасымалдаушы сигналдың импульсті қайталау жылдамдығында өзгеріс бар;
Фазалық-импульстік модуляция, тасымалдаушы сигнал импульстарының фазасында өзгерістер болады;
Импульстің енін модуляциялау, тасымалдаушы сигналдың импульстік енінің өзгеруі.

Сандық теледидар сигналдарын беруде қолданылатын модуляциялық

әдістер

Амплитудалық манипуляция - тасымалдаушының амплитудасы деңгейіндегі дискретті өзгеріс. Қарапайым жағдайда тасымалдаушының болуы бір сигнал деңгейіне, ал тасымалдаушының болмауы (екілік манипуляция) екіншісіне сәйкес келуі мүмкін. Көп позициялы амплитудалық манипуляция сигналдық мәні 2-ден асады, ақпараттың жоғары жылдамдығын қамтамасыз етеді. Амплитудалық манипуляция көмегімен шуылсыз көп позициялы жүйені алу қиынға соғады. Сонымен қатар, сәулелендірілген қуатта айтарлықтай айырмашылықтар алынады.

Жиілікті манипуляция тұрақты амплитудадағы тасымалдаушы жиілігінің дискретті өзгеруі арқылы жүзеге асырылады. Мүмкін екілік және көп позициялы жиілікті манипуляция қолдану кезінде.
