Мұнай өнеркәсібінде қолданылатын электродегидраторлар


Жұмыс түрі:  Материал
Тегін:  Антиплагиат
Көлемі: 4 бет
Таңдаулыға:

Мұнай өнеркәсібінде эмульсиялық мұнайды тұзсыздандыру және сусыздандыру үшін жиі электродегидраторлар қолданылады:

1. Тік

2. Көлденең

3. Шар

1. Тік электрдегидратор - бұл келесі габариттердің жартылай сфералық түбі бар тік сыйымдылық: диаметрі - 3 м, биіктігі - 5 м, көлемі-30 м3.

https://pronpz.ru/wp-content/uploads/2018/05/gorizelect.jpg

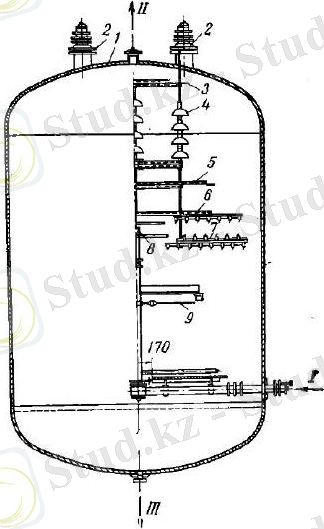

1. 1-сурет. Тік электрдегидратор

Оның ішінде шамамен ортасында 6 және 7 көлденең электродтар бекітілген. Электродтар 2 жоғары вольтты трансформаторлардан қоректенеді, олардың қуаты әрқайсысында 5 кВА құрайды.

Электродтар арасындағы кернеу 15-35 кВ диапазонда ауытқиды. Электродтар арасындағы қашықтық эксперименталды жолмен таңдалады және 10-14 см аралығында жатыр. Мұнай сызықтық жылдамдығы 2-4 м/с (3-6 см/мин) электродтар арасында қозғалады. Ең маңызды элементтердің бірі-оқшаулағыштар, аспалы және өтетін жерлер. Олар фарфордан (п-4, 5 түрі) немесе шыныдан (ПС-4, 5 түрі) дайындалады. Ыстық мұнайдың агрессивті ортасы тұзды сумен және механикалық қоспалармен бірге оқшаулағышты тез бұзады. Ал тұзсыздандыру температурасының ұлғаю үрдісі (110-115 ºС дейін және тіпті 160-180 ºС дейін) осындай жағдайларда жұмыс істеу үшін қолайлы материалдарды іздестірудің өзектілігін көтереді. Осындай материалдардың бірі-фторопласт-4. Электрдегидратордың жиынтығына мыналар кіреді: реактивті катушкалар 5, таратушы бастағы саңылауды реттейтін тартқыш, сигналдық шамдар, аппараттың төменгі жағын жылытуға арналған жыланқыш, манометр, шламдық сорғы, қалтқышты ажыратқыш, өлшеуіш шыны және сақтандырғыш клапан.

Тік типті электрдегидраторлар Мұнай кәсіпшілігі мен ескі мұнай зауыттарында қолданылады. Қазіргі заманғы зауыттарда оларды қолданбайды, себебі олардың көлемі шектеулі, ал өнімділігі аз (300-600 т / тәу) .

2. Шар электрдегидратор. Мұнайды алғашқы айдаудың қазіргі заманғы қондырғыларының қуатын арттыру тік электрдегидраторларға қарағанда, анағұрлым өндірістік электр тұзсыздандыратын блоктар мен қондырғыларды қолдануды талап етеді. Олардың құрылысы экономикалық және техникалық жағынан тиімді емес. Әр түрлі өнімділіктегі АТ және АВТ қондырғылары үшін тәулігіне 400 т орташа өткізу қабілеті тік типті дегидраторлар саны 1 кестеде келтірілген:

1-кесте.

АВТ қуаты, жылына млн. тонна
Электрдегидрад саны, шт
АВТ қуаты, жылына млн. тонна: 2, 0
Электрдегидрад саны, шт: 15
АВТ қуаты, жылына млн. тонна: 3, 0
Электрдегидрад саны, шт: 25
АВТ қуаты, жылына млн. тонна: 6, 0
Электрдегидрад саны, шт: 50
АВТ қуаты, жылына млн. тонна: 8, 0
Электрдегидрад саны, шт: 62

Бұдан басқа, шағын аппараттардың көп саны қондырғыны пайдалануды қиындатады, қызмет көрсететін персоналдың үлкен штатын және үлкен аумақты талап етеді.

Сондықтан жоғары өткізу қабілеті бар электрдегидраторларды құру туралы мәселе туындады. Оның конструкциясының негізіне көлемі 600 м3 сфералық резервуар жатыр. Резервуар бүріккіш құрылғылармен және электродтармен жабдықталған. бұл түрі шар деп аталады (күріш. 2), ол ұзақ пайдалану үшін жарамды. Шарлы әрекет ету принципі тігінен әрекет ету принципінен айырмашылығы жоқ. 7-ші бөлгіш бастиектер арқылы аппаратқа эмульсиялық мұнай түседі. Басы шардың тік осінен 3 м қашықтықта оның экваторлық жазықтығында симметриялы орналасқан. 6 диаметрі 2-3 м көлденең электродтардың үш жұбы электрдегидратордың ішінде 5 оқшаулағыштарға бекітіледі. Тарату бастары электродтар арасында болады. 3 типті ОМ-66/35 трансформаторлар электродтарды жоғары кернеулі токпен қоректендіреді. Электродтардың әрбір жұбына қуаты 50 кВА екі трансформатордан және екі өтпелі оқшаулағышқа келеді. Электр өрісінің кернеуі 2-3 кВ/см-ге тең. барлық трансформаторлардың бастапқы орамдарының тізбегіне ток күшін шектеу және жабдықты қысқа тұйықталудан қорғау үшін РОМ-50/05 реактивті катушкалары қосылған. Бір трансформатордың ток күші шар тәрізді электрдегидратордың тұрақты жұмысы кезінде 30-35 А жоғары болмауы тиіс.

https://pronpz.ru/wp-content/uploads/2018/05/qwedfs.png

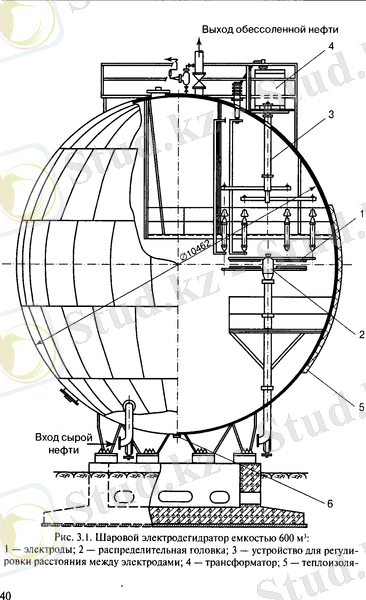

1. 2-сурет. Шар электрдегидрады 600м3 көлемді.

1-электродтар; 2-тарату басы; 3- электродтар арасындағы қашықтықты реттеуге арналған құрылғы; 4-трансформатор; 5- теплоизолятор;

Шар электрдегидраторлары бар ЭЛОУ схемасы

Шар электрдегидраторларын пайдалана отырып, электробезвывающие және қондырғы (ЭЛОУ) жұмысының принциптік схемасы 1. 3-суретте берілген.

https://pronpz.ru/wp-content/uploads/2018/05/image.png

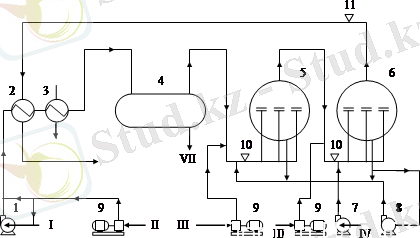

1. 3-сурет. Шар электрдегидраторлары бар ЭЛОУ схемасы.

1-Шикізат сорғысы; 2 - жылу алмастырғыш; 3 - бу жылытқыш; 4 - Жылу тұндырғыш; 5, 6 - электродегидраторлар; 7, 8 - су сорғылары; 9 - мөлшерлеу сорғылары; 10 - араластыру клапандары; 11-қысым реттегіші.

Шикізат сорғысы шикі мұнайды резервуардан алады және жылу алмастырғыш арқылы термохимиялық тұндырғышқа айдайды. Онда мұнай Судан және ішінара механикалық қоспалардан және ерітілген тұздардан босатылады, содан кейін тұндырғыштан жоғарыдан шығып, өз қысымымен 5 және 6 бірінші және екінші сатылы электрдегидраторларға біртіндеп түседі. Электрдегидратордың соңғы сатысынан тұзсыздандырылған мұнай жылу алмастырғыш арқылы тұндырғышқа немесе резервуарға түседі.

Деэмульгатор шикі мұнайды 1-ші шикізат сорғысына береді, су мен сілтіні араластырғыш құрылғылар арқылы электрдегидраторлар алдында сорғылармен береді. Бұл жағдайда бірінші сатылы электрдегидраторға екінші сатылы электрдегидратордан дренаждалған су беріледі. төменгі жағында тұрған су кәрізге құйылады. Кейбір ЭЛОУ қондырғыларында қыздыру агенті ретінде 10-12 кгс/см2 қысымдағы су буын қолданылады. Қазіргі заманғы зауыттарда ЭЛОУ блогы мұнайды бастапқы айдау қондырғыларымен біріктіріледі. Бұл электрдегидраторлар алдында мұнай шикізатын қыздыруға арналған шығындарды азайтуға мүмкіндік береді. Атмосфералық және вакуумдық колонналардың ыстық мұнай өнімдері мұнайды жылытады, тиісінше сырттан буды пайдаланудың қажеті жоқ.

... жалғасы
