Автоматтандырылған су жүйелері

Жұмыс түрі: Материал
Тегін: Антиплагиат
Көлемі: 17 бет
Таңдаулыға:

1. 1 Негізгі кіріспе

Су қабылдау қондырғылары (сонымен қатар су қабылдау қондырғысы - VZU, немесе тарту) - бірнеше инженерлік объектілерден тұратын көзден су жинауға арналған қондырғылар:

бірінші көтергіш станциясы бар су қабылдайтын құрылғы (әдетте суасты сорғылары) ;

су есептегіштерден суды өлшейтін станция - шығыс өлшегіштер

судың сапасын ауыз судың деңгейіне жеткізу үшін суды тазарту;

таза су қоймасы (RCHV) ;

резервтік резервуар (өрт резервуары) ;

қысымды ұстап тұру және тұтынушыны қажетті көлемде сумен қамтамасыз ету үшін екінші көтеру сорғы станциясы;

су мұнарасы (екінші сатылы сорғы станциясына балама) ;

өрт сөндіру станциясы (өрт сорғылары) ;

дренаж жүйесі резервуарларды тым көп толтыру, су қабылдау қондырғыларын су басу жағдайында суды ағызуды жүзеге асырады.

приборлар мен автоматика (қысқартылған аспаптар немесе приборлар мен автоматика) жабдықтың жұмысын бақылайды, судың шығынын реттейді, сипаттамалардың өзгеру журналын жүргізеді: деңгей, судың ағуы, төтенше жағдайлар және т. б. суды тазарту. Автоматты түрде орындалатын әрекеттердің толық тізбесі Тапсырыс берушінің су қабылдау қондырғысының объектісіне қойылатын техникалық талаптарының нақты талаптарына байланысты;

Ірі (тәулігіне 1 м³ су айдайтын. ) Су қабылдайтын қондырғылар өз инфрақұрылымына ие болуы мүмкін: электр қосалқы станциясы, газ тарату подстанциясы (ГРП), қазандық, сағаттар ұстайтын бақылау бөлмесі, су сапасын бақылау зертханасы және т. б.

Су тарту құрылысын орналастыратын жер, жер деп аталатын жер санитарлық-эпидемиологиялық қадағалау жөніндегі мемлекеттік органмен келісіліп, санитарлық-эпидемиологиялық (SanPiN) және құрылыс нормаларын (SNiPam) және т. б. қанағаттандырылуы керек.

Су қабылдау қондырғыларының жіктелуі

Қайнар көздің сипаттамаларына сәйкес су қабылдау жер асты және жер үсті болып бөлінеді. Сумен қамтамасыз етудің жерасты көздері, әдетте, су сапасының неғұрлым тұрақты сипаттамасымен және жер бетін ластанудан салыстырмалы түрде қорғалумен сипатталады. Жер үсті сумен жабдықтау көздері жоғары өнімділікпен сипатталады, бірақ жер бетіндегі су көздерінің санитарлық-техникалық жағдайына: көлдерге, өзендерге үнемі бақылау жасауды қажет етеді.

Жер асты су көздері

Құрылыста. Жер асты суларын жинау қондырғысы (каисондағы екі құдық - дөңгелек бөшкелер), ұңғымалардың жанында сорғы қондырғысы, өлшеу қондырғысы, таза су ыдысы бар ғимарат бар.

Жер асты сулары, 5. 3. SNiP 2. 04. 02-84 * «Сумен жабдықтау. Сыртқы желілер мен құрылыстар », су қабылдайтын құрылыстар (көбінесе жер асты суы) мыналарға бөлінеді:

Артезиан суын алу үшін су ұңғымалары (біз терминді жиі қолданамыз: артезиан ұңғысы) ;
Жер асты суларының көп бөлігін алуға арналған ұңғымалар;
Көлденең су қабылдағыштар, олар өз кезегінде:
траншея құрылымдары жер асты суларының таяз тереңдігімен салыстырмалы түрде аз су тұтыну үшін қолданылады;

сулы қабаттың едәуір тереңдігімен салынған, салыстырмалы түрде үлкен су тұтынушыларын тұрақты сумен қамтамасыз ету үшін пайдаланылатын галерея (іс жүзінде галереялар мен ағындар) ;
кяриз - тұрақсыз сулы сулары бар шөлейт аудандардағы ауылшаруашылық сумен қамтамасыз ету және кішігірім жер учаскелерін суару үшін пайдаланылатын бастапқы құрылыстар;
Аралас су қабылдағыштар;
Радиациялық қабылдау жер асты суларын толығымен түсіру үшін қолданылады - шахта ұңғымасының сулы қабаттың қарама-қарсы бағытында орналастырылған көлденең ұңғымаларымен үйлесуі;
Серіппелер;

Құрылыста. Жер асты суларын жинау қондырғысы (каисондағы екі құдық - дөңгелек бөшкелер), ұңғымалардың жанында сорғы қондырғысы, өлшеу қондырғысы және таза су қоймасы бар ғимарат бар.

Кстовода Еділдің жағасындағы су қабылдайтын қондырғылар (екі дөңгелек мұнаралар)

Жер үсті сулары

Жер асты сулары көздері бөлінеді:

Өзен - өзеннен су алу;

Резервуарлар - резервуардағы су;

Көл - көлден су ағызу;

Теңіз - бұл судың көзі.

Жер үсті көздері үшін су алу қондырғыларының келесі түрлері бөлінеді:

Құрлықтағы су қабылдау қондырғылары салыстырмалы түрде өзен жағалаулары үшін қолданылады, бұл үлкен диаметрлі бетон немесе темірбетон құдық, оны алдыңғы қабырға өзенге жібереді. Су оған тормен қорғалған саңылаулар арқылы енеді, содан кейін суды механикалық өңдеуді жүзеге асыратын торлар арқылы өтеді.

Арналық су қабылдайтын қондырғылар әдетте таяз жағалаумен қолданылады, олардың басы өзен арнасына шығарылады. Бастың дизайны өте алуан түрлі. Басынан су гравитациялық құбырлар арқылы жағадағы құдыққа ағады; соңғысы көбінесе бірінші көтергіштің сорғы станциясымен біріктіріледі.

Қалқымалы су қабылдайтын қондырғы - бұл суды тікелей өзеннен алатын сорғылар орнатылған понтон немесе баржа. Су жағаға қосылатын көпірге төселген құбырлармен (жылжымалы түйіспелермен) жеткізіледі.

Шелек су қабылдайтын қондырғылар. Су алдымен өзеннен жағада (жасанды булан) орналасқан шелекке келеді, оның соңында В. Шелек шөгінділерді тұндыру үшін, сондай-ақ мұз кедергілерімен күресу үшін қолданылады - тұнба және терең мұз.

Сумен жабдықтау көзінің (СЖК) санитарлық қорғау аймағы

Сумен жабдықтау көздерінің санитарлық қорғау аймағы (ZSS) SanPiN 2. 1. 4. 1110-02 «2. 1. 4. Суды және суды халықты қамтамасыз ету. Сумен жабдықтау көздерін және ауыз сумен қамтамасыз ету жүйелерін санитарлық қорғау аймақтары » ZSO 3 белбеуден тұрады:

бірінші белдеу - қатаң режимді аймақ бос қоршаумен қоршалған, қауіпсіздік белгілері орнатылған.

екінші аймақ - бактериологиялық ластану аймағы.

үшінші аймақ - химиялық ластану аймағы.

2-ші және 3-ші зоналардың санитарлық қорғау аймағы есептеу жолымен анықталады.

Резервуарларды толтыру үшін, сондай-ақ сумен жабдықтауды пайдалану үшін кез-келген пайдаланушыға арналған автоматты сорғы жүйесі. Жүйе LCD дисплейі бар сорғы қозғалтқышынан және микроконтроллер басқаратын GSM модемінен тұрады. Жүйе пайдаланушыларға қозғалтқышты қашықтықтан қосуға және өшіруге мүмкіндік береді, сонымен қатар судың берілуін және қозғалтқыш жұмыс істемей тұрғанын анықтағаннан кейін сорғының электр қозғалтқышын автоматты түрде сөндіретін автоматты су жүйесінен тұрады. Біздің жүйеде GSM модемі пайдаланушының пәрмендерін жіберу және қабылдау үшін пайдаланылады, содан кейін пайдаланушы SMS негізінде сорғы моторын басқарады. Жүйе сонымен қатар құбыр арқылы су ағынын анықтауға арналған инфрақызыл датчиктерден тұрады, ал су ағыны сорғы қозғалатын құбыр арқылы анықталады.

Сенсор сумен жабдықтау тоқтағанын анықтағаннан кейін микроконтроллерге жүгірістің жай-күйі туралы хабарланады. Енді жүйе пайдаланушының жұмыссыз күйін байқай отырып, қозғалтқышты өшіргені туралы хабарлайды.

Өрттегі өртті анықтау үшін өрт датчигі де қосылады, егер өрт пайда болса, ол ұялы телефонға хабарлама жібереді, ал қозғалтқыш автоматты түрде іске қосылып, далаға су ағып кетеді, IR таратқышы алаңның сыртында орналасқан және IR қабылдағышы жануарлар мен құстарды табуға мүмкіндік береді өріс ішінде қозғалады, ал жануарлар сымға автоматты түрде кіретін токқа енеді. Азық-түлікке сұраныстың үнемі өсуі азық-түлік технологиясын жедел жетілдіруді талап етеді. Азық-түлік қауіпсіздігі дамушы елдердегі маңызды проблема болып табылады. Үндістан сияқты, экономикасы негізінен ауылшаруашылығына негізделген елде өнімді өсіру үшін технологияны қолдану өте маңызды. Үндістандағы ауыл шаруашылығы негізінен жаңбырмен қоректенеді. Жаһандық жылыну климаттың өзгеруіне әкеліп, жаңбырмен қоректенетін ауылшаруашылық жүйелерін сенімсіз етеді. Бұл өсіп келе жатқан халықтың азық-түлікке деген сұранысын қанағаттандыру үшін көбірек адамдардың суарылуына әкелді.

Өсімдік шаруашылығында сапалы өнім алу үшін сау су балансы қажет. Жеткілікті ылғалдандырылған дақылдар қоректік заттардың жетіспеушілігінен зардап шегеді, ал шамадан тыс ылғалданған өсімдіктер аурулардың қысымына сезімтал және кейбір жағдайларда тұншығудың салдарынан тамырлардың өліміне әкелуі мүмкін. Сонымен қатар, шамадан тыс суаратын өсімдіктер құрғақ мезгілде құрғақ сиқырларға қарсы тұра алмайды. Бұл жобаның мақсаты микроконтроллер негізінде суару жүйесін құру үшін басқару принциптері мен тұжырымдамаларын пайдалану болып табылады. Бұл жүйе ақша мен суды үнемдеуге, сонымен бірге дақылдардың өнімділігін арттыруға көмектеседі. Автоматтандырылған суару жүйесі PIC18F452 микроконтроллерімен басқарылады. Топырақ ылғалдылығының деңгейіне байланысты суару жүйесіне үзіліс сигналын беру үшін жүйе микроконтроллер арқылы бағдарламаланады. Ылғалдылық / топырақтың ылғалдылық деңгейі топырақтың ылғалдылық сенсорының көмегімен тексеріледі.

1. 2 Жоба туралы

Әлем халқының өсуі азық-түлікке сұраныстың экспоненциалды өсуіне әкелді. Бұл оқиға көбірек жерді игеруді қажет етті. Ауа-райының өзгеруіне байланысты жаһандық жылыну салдарынан суару өсімдік шаруашылығының жалғыз сенімді әдісі болып қала береді. Қазіргі кезде суармалы жерлер көп болған сайын суды оңтайлы пайдалану қажеттілігі туындайды. Соңғы бірнеше жылда электроника және есептеу саласындағы білім заманауи мәселелерді шешу үшін қолданыла бастады. Электрондық революцияның алдыңғы шебінде микроконтроллер болды. Микроконтроллер температура, ылғалдылық, жылу және жарық сияқты физикалық шамаларды өлшеу және бақылау үшін әртүрлі датчиктермен бірге қолданылды. Микроконтроллердің көмегімен осы физикалық шамаларды бақылау; автоматты жүйелерге қол жеткізілді.

Өсімдік шаруашылығындағы суару жүйелері автоматтандырылған және солай бола алады. Бұл климаттық өзгерістердің сенімсіздігімен туындаған міндеттерді шешеді, сондықтан суоптимизацияны қажет етеді. Суару жүйелерін автоматтандыру - суды оңтайландырудың ең ыңғайлы, тиімді және тиімді әдісі. Жүйелер суды үнемдеуге көмектеседі, сондықтан суаруға жердің көп бөлігін алуға болады. Бақыланатын шарттарда өсірілген дақылдар денсаулыққа зиянды болып, көп өнім береді. Бақыланатын суару жүйесі тыңайтқыштарды қолдануды азайтуға және осылайша тыңайтқыштардың құнын төмендетуге әкеледі. Ирригация Үнді өзендерінің негізгі және кіші каналдарының желісін, жер асты суларына негізделген ұңғылар жүйесін, резервуарларды және жаңбыр суын жинауға арналған басқа жобаларды ауылшаруашылық жұмыстарына арнайды. Олардың ішінен жер асты сулары жүйесі ең үлкен болып табылады. 2010 жылы Үндістандағы жалпы ауылшаруашылық жерлерінің тек 35% -ы ғана сенімді суарылды. Үндістанның шамамен 2/3-і өңделетін жер айларға тәуелді. Үндістандағы суару азық-түлік қауіпсіздігін жақсартуға, муссондарға тәуелділікті азайтуға, ауылшаруашылық өнімділігін арттыруға және ауылдарда жұмыс орындарын құруға көмектеседі. Суару жобаларында пайдаланылатын бөгеттер электр және көлік мүмкіндіктерін өндіруге, өсіп келе жатқан халықты ауыз сумен қамтамасыз етуге, су тасқыны мен құрғақшылықтың алдын алуға көмектеседі.

Сумен жабдықтау және канализациямен қамтамасыз ету объектілеріндегі автоматика суды алу және тасымалдаудың технологиялық процесінің тиімділігін арттыру, энергия шығындарын азайту, тұтынушыларға су жеткізу сапасы мен сенімділігін арттыру үшін қажет. Мақалада артезиан ұңғымалары мен өнеркәсіптік кәсіпорынның су қабылдайтын станцияларын автоматтандыру, сондай-ақ тұрғын үйді сумен жабдықтауды басқару схемасы қарастырылған.

Заманауи сумен жабдықтау және су бұру жүйелері - бұл күрделі құрылымдардың, механизмдер мен құрылғылардың жиынтығы, олардың барлық бөліктері дәл және үзіліссіз жұмыс істеуі керек. Оларға су қабылдайтын құрылыстар, су тазарту қондырғылары, оларға қызмет көрсететін құрылғылар бар сумен жабдықтау және канализация желілері, сорғы станциялары жатады.

Бұл объектілерде бірқатар гидравликалық, физика-химиялық және микробиологиялық процестер жүзеге асырылады. Автоматтандыру нысандары ретінде сумен жабдықтау және кәріз жүйелерінің негізгі белгілері:

жауапкершіліктің жоғары деңгейі, бұл сенімді үздіксіз жұмыс кепілдігін білдіреді;
үнемі өзгеретін жүктеме жағдайындағы құрылымдардың жұмысы;
құрылыстардың жұмыс режимінің бастапқы су сапасының өзгеруіне тәуелділігі;
құрылымдардың аумақтық таралуы және олардың жұмысын бір орталықтан үйлестіру қажеттілігі;
процестің күрделілігі және жоғары сапалы тазартуды қамтамасыз ету қажеттілігі;
сорғы қондырғыларының ең үнемді жұмысын қамтамасыз ету қажеттілігі;
жекелеген аудандарда авариялар болған кезде тиімділікті сақтау қажеттілігі.
Сумен жабдықтау және канализация жүйелерінің келесі түйіндерін автоматтандыру мүмкін:
артезиан ұңғымалары;
1, 2 лифт станциялары, үдеткіш сорғылар сүзгі станциялары;
диктант пункттерінің желілерін құру;
кәріз сорғы станциялары мен тазарту құрылыстарын автоматтандыру.

Автоматтандыру жүйесі келесі элементтерден тұрады: датчиктер (қысым, температура, ағын және т. б. ), өлшеу түрлендіргіштер, деректерді енгізу / шығару модульдері, компьютер және / немесе бағдарламаланатын контроллер, жетектер. Қашықтағы объектілерден деректерді орталық басқару орталығына беру үшін кез келген қол жетімді байланыс арналарын пайдалануға болады: байланыс желілері, радиоарналар, сымсыз Ethernet, ұялы байланыс (GPRS, SMS), спутниктік байланыс.

Сенсор - бұл құрылғыларды немесе процестерді өлшеуге, сигнал беруге, реттеуге және басқаруға арналған техникалық жүйелердің элементі.

Өлшеу түрлендіргіші - өлшенген шаманы басқа мәнге немесе өлшеу сигналына айналдыруға қолданылатын, өңдеуге, сақтауға, әрі қарай түрлендіруге, көрсетуге және беруге ыңғайлы, бірақ оператор тікелей қабылдамайтын стандартталған метрологиялық сипаттамалары бар техникалық құрал.

Деректерді енгізу / шығару модульдері - сенсорлардан сигналдарды сандық пішінге түрлендіретін және деректерді компьютерге немесе бағдарламаланатын контроллерге, сондай-ақ компьютерден атқарушы құрылғыларға мәліметтерді жіберетін құрылғылар.

Контроллер - бұл электроника мен компьютерлік техникадағы басқару құралы. Бағдарламаланатын логикалық контроллер (бағдарламаланатын логикалық контроллер, PLC, PLC) - өнеркәсіп, энергетика, коммуналдық қызмет, көлік және басқа технологиялық жүйелерді басқаратын құрылғы. PLC - технологиялық процестерді автоматтандыру үшін қолданылатын мамандандырылған сандық компьютер. Жалпы мақсаттағы компьютерлерден айырмашылығы, PLC-де ұзақ уақыт қызмет көрсетуге, сондай-ақ қолайсыз қоршаған орта жағдайларында жұмыс істеуге бейімделген сенсорлық сигналдар мен қоздырғыштарға арналған кіріс / шығыс құрылғылары бар. PLC - нақты уақыттағы құрылғылар.

Жетекші - алынған командалық ақпаратқа сәйкес процесті қозғайтын автоматты басқару немесе реттеу жүйесінің құрылғысы. Технологияда қозғағыштар басқару объектісіне әсер ететін кіріс сигналын (электрлік, оптикалық, механикалық, пневматикалық және т. б. ) шығыс сигналына (әдетте қозғалысқа) түрлендіретін түрлендіргіштер болып табылады. Осы типтегі құрылғыларға: электр қозғалтқыштары, электрлік, пневматикалық немесе гидравликалық жетектер, релелік құрылғылар және т. б.

Артезиан ұңғымалық сорғыларын және су қабылдайтын станцияларды басқару

Екі жылдан астам уақыт ішінде Белгородтағы уыт зауытында артезиан ұңғыларын басқарудың автоматтандырылған жүйесі және су қабылдайтын станция сәтті жұмыс істеп келеді. Аппараттық жүйе OVEN шығарған өнімдер негізінде енгізілген. Бағдарламалық жасақтама CoDeSys 2. 3 және CoDeSys HMI бағдарламалау және визуализация ортасын қолдана отырып жүзеге асырылды. «Белгорсолод» кәсіпорнының аумағында жеті артезиан ұңғысы орналасқан. Төрт құдықтан шығарылған су үш үлкен (350 м3) резервуарда (су ыдысында) жиналады. Қалған үш құдық кәсіпорынның өзінде шаруашылық мақсатта пайдаланылады (ауыз су, санитарлық қажеттіліктер, көгалдар, су құбырлары) . Бұл ұңғымалардағы су сақтау ыдыстарына түседі. Олардың ішінен су қабылдайтын станция суды құбырдағы қажетті су қысымын ұстап тұратын төрт желілік сорғының көмегімен алады. Сондай-ақ, су қабылдайтын станцияға апаттық сорғылар орнатылды: екі қуатты өрт сөндіргіш (жоғары қысымды) және бір су төгетін қондырғы, олар су қабылдау ғимаратын су басқан кезде қолданылады. Ұңғымалар бір-бірінен жүздеген метр қашықтықта, ал олардан резервуарларға дейінгі арақашықтық 400-ден 800 м-ге дейін.

Автоматтандырылған жүйені енгізер алдында сорғылар мен құдықтар қолмен басқарылды. Параметрлерді жедел басқару: сорғының күйі, судың қысымы, судың ағымдық және жалпы шығыны - су қабылдау станциясында жоқ. Сақтау цистерналарында судың қажетті деңгейін ұстап тұру үшін диспетчер барлық ұңғымаларды айналып өтіп, басқару тақтасын пайдаланып сорғыларды қосып / өшірді. Сонымен бірге оған тұрмыстық мақсаттар үшін құбырдағы судың қысымы мен ағынын бақылау керек және электр сорғыларын қайтадан қолмен қосу / өшіру қажет. Тәулік бойы су қабылдайтын станцияда кезекшілікті қамтамасыз ету үшін кәсіпорында бес адам болды.

Бұл жұмыс процедурасы басшылыққа сәйкес келмеді, менеджменттің жаңа жүйесін құру және сонымен қатар бірқатар шарттарды сақтау қажет болды:

шешім арзан болуы керек;
суды өндірудің және оны тұтынушыға жеткізудің барлық процестерін автоматтандыру қажет;
оператор басқару процесіне араласып, компьютерден барлық сорғылардың жұмысын қашықтан басқара алуы керек;
ұңғымалардың, су қабылдау станцияларының, сақтау ыдыстарындағы су деңгейінің және компьютерде таңдалған параметрлердің сақталуының жедел мониторингі қамтамасыз етілуі керек;

Процесс оқиғаларының журналын жүргізу маңызды.

Техникалық шешімнің сипаттамасы

Су қабылдау станциясындағы басқару бөлмесі таратылып, қазандыққа берілді, қазандық операторына жұмысты бақылау функциясы жүктелді. Басқару бөлмесінде компьютер және PLC100 контроллері бар басқару шкафы орнатылған (Cурет 1) . Контроллер компьютерге Ethernet арқылы қосылған.

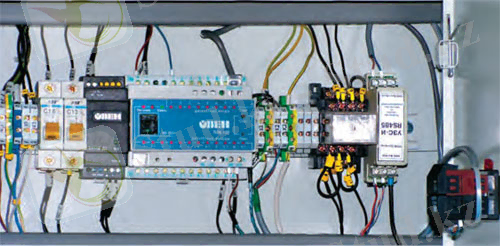

1-сурет. PLC100 контроллері бар басқару шкафы

Жабдық әр ұңғымада орнатылды: кіріс / шығыс модульдері, импульстік есептеуіш, жұмсақ стартер, шығысы 4 . . . 20 мА бар қысым датчигі, 4 . . . 20 мА шығысы бар ток сенсоры.

Су қабылдайтын станцияда орнатылған: модульдер, импульстарды санауыштар, қысым датчигі, токтың датчиктері және әр желі сорғысы үшін қозғалтқышты қорғау модульдері. Су резервуарына MBA8 модулі мен қысым датчигі PD100-DI орнатылған.

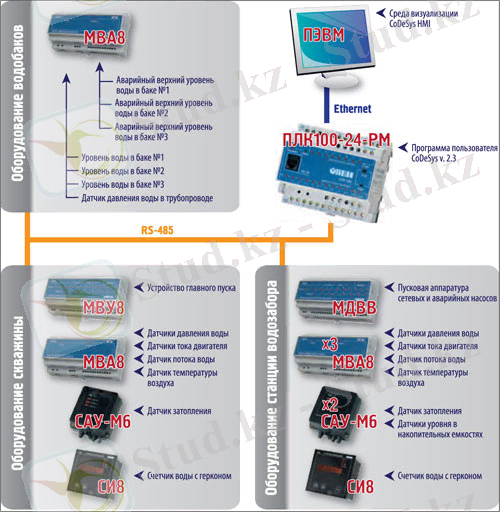

PLK100 контроллері бұралған жұп кабель барлық ұңғымалар мен су қабылдайтын станцияны бір өндірістік желіге біріктірді. Салынған сым желілерінің жалпы ұзындығы 1700 м құрады, желіде ICP шығарған екі РС-485 қайталағыш орнатылды.

Жүйенің ерекшеліктері мен функциялары

Контроллердің жадына жүктелген бағдарлама STD, IFC 61131-3 стандартындағы ST, CFC тілдерін қолдана отырып, еркін CoDeSys бағдарламалау ортасында жасалды. CoDeSys-де графикалық оператордың интерфейсі жасалған. Резервуардағы судың деңгейін және резервуардағы судың деңгейін ұстап тұруға арналған сорғылар автоматты түрде қосылады және өшіріледі.

Су қабылдайтын сорғылар сумен жабдықтау жүйесінде қажетті қысым жасайды және біреуі - қорғасын, қалғандары басқарылатын принцип бойынша жұмыс істейді. Қорғасын сорғының өзгеруі біркелкі тозуды ескере отырып, белгіленген уақыт аралығында автоматты түрде жүреді. Әр сорғы үшін жұмыс уақыты сақталады (Cурет 2) .

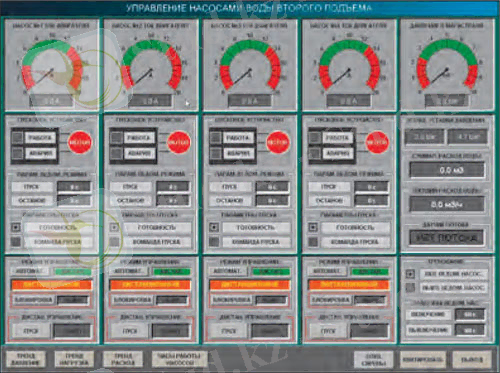

Сур. 2. ДК-де әр сорғының жұмыс уақытын есепке алу

Контроллер бағдарламасы объектілерде орнатылған барлық аналогты және дискретті датчиктерді диагностикалайды. Барлық қателіктер әрбір параметр бойынша тіркеледі және көрінеді: RS-485 байланысының жоқтығы, ашық тұйықталу, қысқа тұйықталу, 4 . . . 20 мА-дан асып кету, дабыл шегіне жету. Датчик ақаулы болған жағдайда диспетчер ақаулық сипаты туралы ақпарат алады (3-сурет) . Егер диспетчер бақылау процесіне уақтылы араласпаса, жүйе басқа да қызмет етілетін сенсорлардың куәліктері бойынша жұмыс істейді немесе басқару алгоритмінің тармақтарын айналып өтуге ауысады. Ағымдағы сенсордың параметрлерін талдай отырып, бағдарлама, мысалы, сорғының құрғақ жұмыс істеуін анықтап, ақаулы сорғыны өшіруге немесе жұмыс істеп тұрғанға ауысуға болады. Егер қысым датчигі ақаулы болса, бағдарлама сорғының жұмысына мүмкіндік береді, ал ағым мен судың ағымы бақыланады.

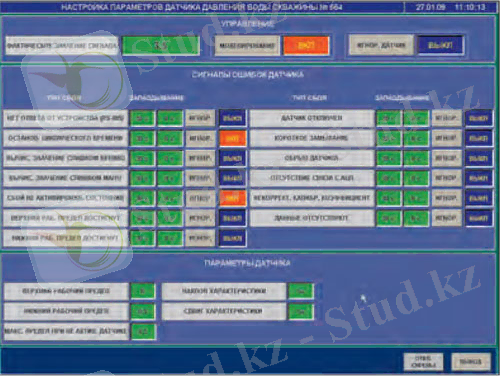

Сур. 3. ДК-дегі ақаулық сипаты туралы ақпарат

Бағдарлама дабылдарды қабылдауға және жүйенің кез-келген сенсорларының сигналдарын елемеуге қабілетті. Бұл сізге нақты басқару процесіне кедергі келтірместен әртүрлі төтенше жағдайларды модельдеуге мүмкіндік береді, ал сыни емес жағдайларда бүкіл процесті тоқтатпай жұмыс істеуді жалғастырады. Диспетчерде ұңғылардың және су қабылдайтын станциялардың жұмыс параметрлерін, резервуардағы су деңгейінің көрсеткіштерін компьютерде бақылау мүмкіндігі бар:

құдықтағы судың қысымы және сумен жабдықтау;
әр сорғының қозғалтқыш тогы;
судың жалпы және ағымдағы шығыны;
сорғының ағымдағы жағдайы: жұмыс, тоқтау, істен шығу;
таңдалған жұмыс режимі: автоматты, қашықтан, жергілікті, блоктау;
резервуардағы су деңгейі (пайызбен) ;
резервуардағы судың жоғарғы және төменгі деңгейі;
құбырдағы су ағынының болуы.

Сур. 4. Артезиан ұңғымалары мен су қабылдайтын станциялардың сорғыларын басқарудың автоматтандырылған жүйесінің мимикалық диаграммасы

Ұңғыманы басқару экрандарында: ғимарат ішіндегі ауа температурасы, су басу, өрт, бұзу. Диспетчер қашықтан басқару режимін қосуға және ұңғымалар мен су қабылдайтын станциялардың жұмысын басқаруға мүмкіндігі бар: сорғыларды қосып, өшіріп, жұмсақ стартерді қайта іске қосады. Визуализация бағдарламасында сіз судың қысымы, қозғалтқыш тогы, судың лезде ағуы, резервуар толтыру деңгейінің өзгеру графигін көре аласыз.
