Есіл өзені – Түрген ауылы тұстамасы 2013 жылғы күнделікті су өтімін есептеу
Қазақстан Республикасының Білім және ғылым министрлігі
Л. Н. Гумилев атындағы Еуразия ұлттық университеті ШЖҚ
Физикалық және экономикалық география кафедрасы
Курстық жұмыс
Тақырыбы: Есіл өзені - Түрген ауылы тұстамасы 2013 жылғы күнделікті су өтімін есептеу
Пән: Гидрометрия
Мамандық: 5В061000 - Гидрология
Орындаған: Тлеукабылов Нұрбек
Гид-21 тобының студенті
Тексерген: Зәуірбек Ә.К.
Әбдіжаппар Ұ.Т.
Курстық жобаның қорғалуы
___ _______20__ж. болды
бағасы_________________
Нұр-Сұлтан 2019
Қазақстан Республикасының Білім және Ғылым Министірлігі
Л.Н. Гумилев атындағы Еуразия Ұлттық университеті ШЖҚ
Физикалық және экономикалық география кафедрасы
БЕКІТІЛДІ
Л.Н. Гумилев атындағы Еуразия
Ұлттық университеті ШЖҚ РМК
Физикалық және экономикалық география
кафедрасының мәжілісінде
2019 жылдың _________ айының
_____ жұлдызында № _ хаттама
GmR 2206 Гидрометрия 2пәнінен курстық жұмысқа
Т А П С Ы Р М А
5В061000 - Гидрология мамандығының___ курс студенті _______тобы
курстық жұмысты орындауға берілген мәліметтер, нұсқа № ___________
Талап етіледі:
Өзеннің белгілі тұстамасындағы:
-күнделікті су өтімін есептеу;
-күнделікті су өтімі гидрографын тұрғызу;
Курстық жұмыстың мазмұны
Кіріспе
1.Су нысанының физикалық - географиялық жағдайы
Есіл өзені-Түрген ауылы тұстамасы
1.1.Рельеф және геологиялық құрылымы
1.2.Климаты
1.3.Гидрографиясы және гидрологиясы
2. Су нысаны бойынша өлшенген су деңгейін өңдеу
2.1. Су нысанының су деңгейі. Есіл өзені- Түрген ауылы тұстамасы
2.2. Тәуліктік су деңгейінің графигін құру
2.3.Су деңгейінің қайталанғыштығын және ұзақтығын анықтау
3. Су өтімдерін санау және қисық сызығын тұрғызу
3.1 Су деңгейі мен су өтімі арасындағы байланыс графигін тұрғызу
3.2. Есептік кестені құру және тұрғызылған қисықтың дұрыстығын тексеру кестесін
3.3 Күнделікті су өтімін есептеу
3.4 Ағындының көлемін есептеу
Қорытынды
Қолданылған әдебиеттер
Курстық жұмысты орындаудың күнтізбе жоспары
Бөлімдер
Орындалу пайызы
Орындалу мерзімі
1
40
Апта
2
20
Апта
3
40
Апта
Ұсынылатын оқулықтар
Негізгі
1. Быков В.Д , Васильев А.В. Гидрометрия - Гидрометеопэдьт , 1977 , 448 с.
2.Железняков Г.В. , Неговская Т.А. , Овчаров Е.Е. Гидрология , гидрометрия и регулирование стока. М. : Колос , 1984, 432 с.
3. Лучшева А.А. Практическая гидрометрия. М. : Гидрометеоиздат , 1972, 381 с.
ҚОСЫМША:
1. Практикум по гидрологии, гидрометрии и регулированию стока Под редакцией Овчарова Е.Е. М.: Агропромиздат , 1988, 224 с.
2. Большакова В.В., Иванов А.Н. Сборник задач по гидрометрии , инженерной гидрологоии и регулированию стока. М. :Высшая школа , 1975, 215 с.
3. Ресурсы поверхностных вод СССР, Том 5, вып.4. Бассейны рек Чу, Талас, Тарим и оз.Иссык-Куль.
Тапсырма берілді ______________ Жетекшісі _________________________
Тапсыру мерзімі _______________ Орындаушы _______________________
МАЗМҰНЫ
КІРІСПЕ
5
1.
ФИЗИКА - ГЕОГРАФИЯЛЫҚ ЖАҒДАЙЫ
ЕСІЛ ӨЗЕНІ-ТҮРГЕН АУЫЛЫ ТҰСТАМАСЫ
6
1.1
Рельеф және геологиялық құрылымы
6
1.2
Климаты
6
1.3
Гидрография және гидрологиясы
7
2.
ЕСІЛ ӨЗЕНІ-ТҮРГЕН АУЫЛЫ ТҰСТАМАСЫ ӨЛШЕНГЕН СУ ДЕҢГЕЙІН ӨҢДЕУ
8
2.1
Күнделікті су деңгейі.Есіл өзені-Түрген ауылы тұстамасы
8
2.2
Тәуліктік су деңгейінің графигін құру
12
2.3
Су деңгейінің қайталанғыштықжәнеұзақтығын анықтау
12
3.
СУ ӨТІМДЕРІН САНАУ ЖӘНЕ ҚИСЫҚ СЫЗЫҒЫН ТҰРҒЫЗУ
15
3.1
3.2
Су деңгейі мен су өтімі арасындағы байланыс графигін тұрғызу
Есептік кестені құру және тұрғызылған қисықтың дұрыстығын тексеру кестесін құру
15
18
3.3
Күнделікті су өтімін есептеу
21
3.4
Ағындының көлемін есептеу
26
ҚОРЫТЫНДЫ
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР
28
29
КІРІСПЕ
КІРІСПЕ
Есіл - Ертіс өзенінің сол саласы, Обь өзен жүйесіне жатады, Ақмола, Солтүстік Қазақстан облыстары және Ресейдің Түмен, Омбы облыстары жерімен ағады. Ұзындығы: 2450 км, су алабының ауданы 177000. Су алабы: Солтүстік Мұзды мұхит, өзендерінің су алабы Ертіс өзені, Обь өзені. Су шығыны - 56,3. Бастауы: Нияз тауы. Сағасы: Ертіс өзені. Орналасқан жері: Усть-Ишим. Бастауын Сарыарқадағы Нияз тауы етегінен алып (560м биіктіктен), Ертіс өзеніне сол жағынан құяды.
Курстық жұмыстың өзектілігі: гидрометрия пәні бойынша су денгейлері мен су өтімдерін өлшеу және өлшеу жұмыстарындағы теориялық білімізді ұштастыра отырып жылнамада жасалынатын мәліметтерді есептеу үлгісін үйрену.
Курстық жұмыстың мақсаты: Есіл өзені Түрген ауылы тұстамасындағы су өтімін есептеу және қисық сызығын тұрғызу.
Курстық жұмыстың міндеттері: Есіл өзені Түрген ауылы тұстамасындағы күнделікті су өтімдері және өлшен су өтімідерінің мәліметтерін жинау;
Күнделікті су деңгейінің мәліметтерін қолдана отырып гидрограф тұрғызу;
Күнделікті су деңгейінің қайталанғыштығын есептеу;
Су өтімі және су деңгейі арасындағы бір мағыналық байланыс қисығын тұрғызу;
Курыстық жұмыстың барысы: Қарастырылып отырған су нысанының физикалық және географиялық жағдайы ( рельефі, климаты, гидрографиясы, гидрологиясы) толыққанды қарастырылды. жылғы күнделікті су денгейлері және су өтімдері мәліметтері бойынша алға қойылған мақсат негізінде жоғарыдағы міндеттер орындалады.
Курстық жұмыс кіріспеден, 3 бөлімнен, қорытындыдан және пайдаланылған әдебиеттерден құрылған.Берілген жұмыстың көлемі 29 беттен, 1 суреттен, 10 кестеден, 8 пайдаланылған әдебиеттер тізімінен тұрады.
1.ФИЗИКА - ГЕОГРАФИЯЛЫҚ ЖАҒДАЙЫ ЕСІЛ ӨЗЕНІ- ТҮРГЕН АУЫЛЫ ТҰСТАМАСЫ
1.1 Рельефі және геологиялық құрылымы
Өзен қазақ ұсақ шоқыларының Нияз таулы алқабында басталып, солтүстік-батысқа қарай 775 км ағып, Көкшетау тауларынан және Ұлытау тауларының шоқыларынан ағып өтеді. Жоғарғы ағынында ол негізінен тар алқапта, жартасты жағалауларда ағады. Нұр-Сұлтанның астында аңғар кеңейіп, Атбасардан оңтүстік-батысқа қарай бағыт алады. Державинск қаласынан 1578 км қашықтықта (Есілдің жоғарғы ағысының шартты шекарасы) канал өз бағытын меридианға - оңтүстіктен солтүстікке күрт өзгертеді. Сергеевкадан төмен өзен Батыс Сібір жазығына жетіп, жазық Есіл жазығының бойымен көптеген қариялардың қатысуымен кең тасқын жазықта ағып жатыр, төменгі ағысында батпақтар арасында ағып, Усть-Ишим ауылына жақын Ертіске құяды [1].

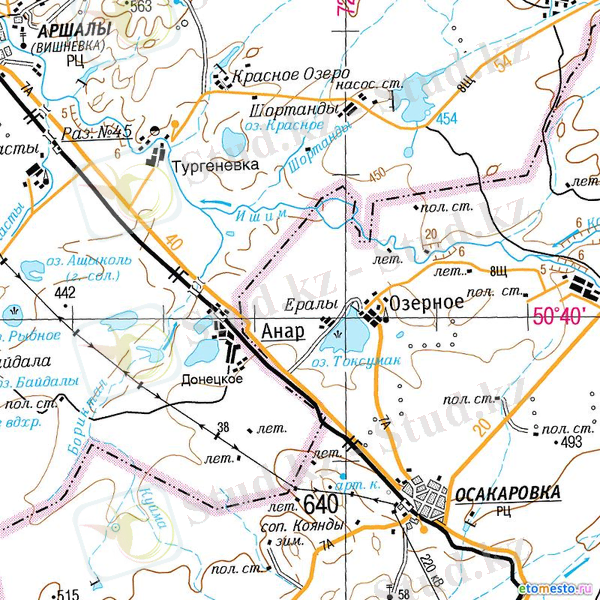

Сурет 1. Есіл өзені- Түрген ауылы тұстамасының топографиялық картасы
1.2 Климаты
Климаты тым континенттік: қаңтарда ауаның орташа температурасы - 19ºС, шілдеде 20ºС. Жауын-шашынның жылдық орташа мөлшері 300 -- 350 мм. Жер беті суларын аудан жерінің оңтүстік-батысынан солтүстік-шығысына қарай ағып өтетін Есіл өзенінің орта бөлігі мен сирек кездесетін көлдер құрайды. Ірі көлдері: Есілдің сол жағындағы Алба, Кіндікті, Қамысты, оң жағындағы Жалтыркөл, Таранкөл, Сарыкөл, Жыланды, Балықты. Есіл жайылмасында көптеген ескі арналар да кездеседі [1].
1.3 Гидрография және гидрологиясы
Гидрография және гидрологиясы туралы айтсақ ұзындығы 2450 км (Қазақстандағы ұзындығы 1400 км). Дүние жүзінде екінші реттегі ең ұзын сала саналады. Су жиналатын алабы 177 мың км2. Өзеннің бастауынан сағасына дейінгі құлау еңістігі 513 м, әр 1 км-дегі еңістігі 21 см. Негізінен қар суымен (80%-дайы) толығады. Көктемде су деңгейі көтеріліп (ең жоғарғы деңгейі сәуірдің үшінші онкүндігінде байқалады), су тасқыны болып тұрады. Шілденің ортасында су деңгейі төмендеп, үшінші онкүндігінің басында сабасына түседі. Су мол жылдары Петропавл бөгені бьефіндегі нөлдік график деңгейінен 10-11 м жоғары көтеріледі.
Есіл суын бақылау кезінде 1937 жылы оның арнасы құрғап қалғаны тіркелген. Ал 1936-1939 және 1986 жылдары түбіне дейін қатып қалған. Өзеннің орташа жылдық ағымы 2,5 км3. Мұз қату қарашаның екінші жартысында басталады да оның ұзақтығы 5 айға созылады.
Есілдің қоректенуі көбіне қарлы болады. Қараша айының басында өзен қатып, сәуір-мамыр айларында ашылады. Орехово ауылының жанындағы судың орташа шығыны, сағадан 61 км, 83,1 м³ с, ең үлкені - 712 м³ с . Есіл өзенінің жоғарғы ағысы Нұр-Сұлтанның (бұрынғы Астана) жоғарғы ағысындағы жылдамдығы 1080 - 1100 м³ с, жылдық шығыны - 1 299 967 мың м3 жыл. Судың орташа жылдық шығыны 1,11 м³ с [1].
2.
ЕСІЛ ӨЗЕНІ-ТҮРГЕН АУЫЛЫ ТҰСТАМАСЫНДА ӨЛШЕНГЕН СУ ДЕҢГЕЙІН ӨҢДЕУ
2.1 Күнделікті су деңгейі
Жыл бойы өзендердің қоректену көздері, арнасының өзгеруі, халықшаруашылығы және басқа да факторларға байланысты өзендерде су деңгейінің өзгеруі анықталады.
Су деңгейі дегеніміз тұрақты салыстырмалы жазықтықтан су бетіне дейінгі жазықтық. Су деңгейінің өзгеруін анықтау үшін су өлшейтін бекеттер желісі ұйымдастырылады: қадалық, рейкалық, қашықтықтан беруші, аралас.
Су өлшегіш бекеттерде өлшенген су деңгейі "Ноль график" деп аталатын горизонталь жазықтыққа байланысты болады Бекетті орналастыру кезінде бекеттің ноль графигінің биіктік белгісі өзендегі (көлдегі) байқалуы мүмкін ең төменгі су деңгейінен 0.5 м кем емес шамада төмен орналасатындай етіп таңдалуы тиіс.
Су деңгейін өлшеу мерзімі тағайындалған бекетке байланысты анықталады. Орташа күндік су деңгейі толық бір күндік мәліметтердің орташа арифметикасы бойынша есептелінеді. Орташа күндік су деңгейі күнделікті су деңгейі КСД кестесінде көрсетіледі (кесте1). Мұз режимінің фазасы осы кестеде шартты белгілермен белгіленеді . Ең жоғарғы және ең төменгі су деңгейі СЖД және СТД бекетте бақыланған мәліметтердің экстрималды деңгейін таңдау жолымен анықталады. КСД кестесі Гидрологиялық жылнамада жарияланады.
Күнделікті су деңгейі анықталған кездегі пайда болған ескерту және шартты белгілер белгіленген өлшем мәндерімен бірге жазылады. Бекет нөмірінде тұрған штрих белгісі ( ' ) жеке түсіндірмелердің болуын білдіреді, осы бөлімнің соңында орналастырылған.
Су деңгейінің орташа тәуліктік мәндері екі мерзімді (8 және 20 сағ) алынған немесе көп мерзімді (оның ішінде судың өздігінен жазатын деңгейі бойынша) бақылаулар тәулік ішінде деңгейдің өзгергіштігіне байланысты. Көп мерзімді бақылау жағдайында су деңгейінің орташа тәуліктік мәні уақыт бойынша орташа өлшенген ретінде есептеледі,
Кестеде ( _ ) белгісімен бір айдағы ең төмен мөлшерлі деңгейді белгілейді.. Бір айдағы жоғары деңгей ( ^ ) белгісімен белгіленген. Егер бір айда жоғары және төмен деңгей бір күнде байқалса, бұл деңгейдегі күн тырнақша белгісімен белгіленген ("). Белгі ( _, ^, ") деңгей мәнінен кейін басылады.
Сызықша ( - ) белгісімен су деңгейін бақылаудағы рұқсатнамалар белгіленген, олар қалпына келтіру мүмкін емес[2].
Кесте 1. Есіл өзені-Түрген ауылы тұстамасы бойынша тәуліктік су деңгейі 2013 жыл, см
Ноль графигiнiң биiктiгi 418,12м шартты
күн
Айлар
1
2
3
4
5
6
7
8
9
10
11
12
1
139I
132_I
137IB
339W
176^
138^T
130_T
133T
132^T
130_T
131^T
130_I
2
140I
132_I
137IB
328^W
170
138^T
131T
133T
131T
130_T
131^T
133I
3
140I
133_I
137IB
293W
169
138^T
131T
133T
131T
130_T
131^T
134I
4
140I
133I
136IB
265W
165
137T
132T
133T
131T
130_T
131^T
130I
5
139I
133I
136IB
246W
161
137T
133T
133T
131T
130_T
130T
131I
6
140I
133I
134IB
247I
158
137T
133T
133T
131T
130_T
130T
133I
7
143I
132_I
134IB
273I
155
137T
134^T
133T
131T
130_T
130T
135I
8
145I
132_I
134IB
273I
150
136T
134^T
133T
131T
130_T
130T
137I
9
147I
132_I
134IB
266I
146
136T
134^T
134^T
131T
130_T
131^Z
138I
10
148I
132_I
134IB
293I
150
135T
134^T
134^T
131T
130_T
131^Z
137I
11
148IB
133I
134IB
306I
149
135T
134^T
134^T
131T
131^T
131^Z
135I
12
150^IB
134I
134IB
286I
148
134T
134^T
134^T
131T
131^T
131^Z
133I
13
150^IB
134I
134IB
264
147
134T
133T
134^T
131T
131^T
131^Z
132I
14
149IB
135I
132IB
258
146
134T
133T
134^T
131T
131^T
131^Z
136I
15
147IB
135I
133_I
241
146
134T
132T
134^T
130_T
131^T
131^Z
139I
16
144IB
135I
137IB
225
146
133T
132T
134^T
130_T
131^T
131^Z
141I
17
142IB
136I
135I
213
145
133T
132T
133T
130_T
131^T
130Z
138I
18
140IB
136I
133I
203
144
133T
132T
133T
130_T
131^T
130Z
136I
19
138IB
136I
131I
194
144T
133T
132T
132T
130_T
131^T
130Z
134I
20
137IB
135I
132IB
187
143T
133T
132T
132T
130_T
131^T
130Z
133I
21
136IB
135IB
135I
181
143T
133T
132T
132T
131T
131^T
130Z
138I
22
135IB
135IB
134IB
176
142T
133T
132T
132T
131T
131^T
130Z
143I
23
135IB
135IB
136IB
171_
142T
133T
133T
131_T
131T
131^T
130Z
147^I
24
134I
136IB
134IB
173
141T
133T
133T
131_T
131T
131^T
130Z
145I
25
134I
137^IB
136IB
179
140T
132T
133T
132T
131T
131^T
130Z
144I
26
134I
137^IB
135I
184
138_T
132T
133T
132T
130_T
131^T
129_Z
142I
27
133I
137^IB
137IB
187
139_T
132T
133T
132T
130_T
131^T
129_Z
142I
28
133I
137^IB
149ФI
187
140T
131T
133T
132T
130_T
131^T
129_Z
144I
29
133I
191WI
179
140T
131T
133T
132T
130_T
131^T
129_Z
144I
30
132_I
234W
176
140T
130_T
133T
132T
130_T
131^T
129_Z
144I
31
132_I
252^W
140T
133T
132T
131^T
145I
Орт.
140
134
144
233
148
134
133
133
131
131
130
138
Жоғ.
150
137
259
339
177
138
134
134
132
131
131
147
Төм.
132
132
130
170
138
130
130
131
130
130
129
129
Су объектісінің жай-күйі туралы негізгі мәліметтер су деңгейінің мәнінің оң жағында қойылған ерекше шартты белгілермен атап өтіледі: :
- май;
) - жағалау;
; - су ішіндегі мұз:
* - сирек шугоход:
Ш - орташа және қалың шугоход;
И - сирек қар;
С - орташа және қалың қар:
Х - сирек мұз қату:
Л - орташа және қалың мұзды сел;
+ - мұз жүру;
К - екінші сирек мұз жүру:
Г - орташа және қалың екінші рет мұз жүру;
- посттан жоғары судың бөгелуі;
- посттан төмен судың бөгелуі;
Б - посттан жоғары сеңнің тоқтауы;
Ъ - бекеттен төмен сеңнің тоқтауы;
@ - жүзбелі мұз;
] - мұз астындағы шуга;
Ф - мұз бөгеті;
Z - толық емес мұз қату;
I - мұз қату;
&- торостармен мұз қату;
Е - мұз қату суы;
Н - мұз; прмз - өзен суы қатуы;
Q - түбіндегі мұз;
F - салбыраңқы мұз;
= - ярусный мұз;
~ - мұздағы су (тұрағы):
( - ең шеткі;
W - су мұздың үстінен ағады;
П - мұздың қозғалуы;
Р - ажырау;
N - мұз үйінділері;
# - техникалық құралдардың мұз жағдайларының өзгеруі; белгінің болмауы - таза және толқынды;
Т - шөп;
А - су түбіндегі шөп;
В - ағын су; - су деңгейінің табиғи жасанды құбылыстармен бұрмалануы;
V - жасанды құбылыстармен су ағынын табу;
L - сал ағу;
[ - тар өткел;
Д - арнаның табиғи немесе жасанды деформациясы; прсх - өзен құрғап қалды;
S - сел.
ю - элементті өлшеудің төменгі дәлдігінің шартты белгісі. Сандық мәннен кейін қойылады.
Су айдынында мұз қату кезеңінде, көпшілігінде деңгейді талдау жолымен анықталған саңылаулар болған жағдайда, кестеде (Ъ) постыдан төмен қысқыш белгісі бақыланған деректердің болмауына байланысты әкелмейді.
Тұрақты мұз құрамы бар өзендерге арналған қорытынды сипаттамалар осы күнтізбелік жыл ішінде орташа жылдық, жоғары және ашық арна кезеңінде және қысқы кезеңде судың төменгі деңгейі, мұз қатуы тұрақсыз өзендерге - жыл ішінде орташа жылдық, жоғары және төменгі деңгейлер болып табылады. Бұл сипаттамаларға сондай - ақ жоғары және төменгі деңгейлер (бірінші және соңғы) және келтірілген мәндері бар экстремалды деңгейлердің пайда болу жағдайларының саны жатады.
Жоғарғы (шығу тегі жоқ) және төменгі деңгейдегі жағдайлардың мәні, күні және Саны постыдағы деңгейдің барлық өлшемдерінен, жедел және мерзімнен тыс, көрсетілген уақыт кезеңі ішінде таңдап алынған. Бұл ретте ашық арна кезеңі су деңгейінің бірінші көктемгі көтерілуінің жоғары деңгейін бақылау күнінен бастап және тұрақты мұз түзілімдерінің пайда болуының бірінші тәулігінің алдындағы күннен бастап, қысқы кезең - жылдың соңында көктемгі су тасқыны басталған күнге дейін тұрақты мұз түзілімдерінің пайда болған күнінен бастап қабылданды (мұз құбылыстарының болуына қарамастан).
Қысқы кезеңнің төменгі деңгейі соңында байқалған жағдайлар үшін мен айын қоспағанда, кестеде жыл да көрсетілген. Кесте соңында салыстыру үшін қорытынды сипаттамалар берілген
Егер оның ұзақтығы осы постыда кемінде 10 жыл болса, бақылау жасау жөніндегі уәкілетті орган белгілейді.
Бақылау кезеңіндегі деңгейдің орташа мәні бекеттер үшін айқындалмаған,
50% - да және 50% - да байқаулардың болмауы қатардағы жылдар санынан көп. Кестенің шығыс бөлігінде мұндай жағдайларда мәннің орнына орташа деңгейдегі сызықша белгісі қойылған.
Егер бірдей төтенше деңгейлер (кебу немесе қатып қалу) болса - бақылау кезеңінде екі жыл болды, онда кестеде бірінші және соңғы келтірілген күні және жылы. сондай-ақ олар белгіленген тәуліктер саны ( жағдай саны ). Деңгейдің мұндай мәндері екі жылдан астам болған кезде, (немесе "прех" және "прмз" белгілерімен) жақшада олардың қайталануы барлық бақылау кезеңі. Бұл ретте экстремалды деңгейдің бірінші және соңғы күндері (немесе кеуіп қалу, қату) және тәуліктерде көрсетілген жағдайлар саны осы деңгейдің ең ұзақ тұруымен жыл бойы бақылаулар. Егер біреу болса-бірнеше жыл ішінде экстремалды деңгейдің тұру ұзақтығы болды, онда бірінші және соңғы күндерге арналған орындар толтырылмаған, ал оқиғалар саны бөлшек түрінде берілген: алымында - экстремалды деңгейдің тұруының ең үлкен жалғастырушы ұзақтығы, бөлімінде - оның көп жылдық қайталануы (бақылау қатарының ұзындығынан пайызбен).
Кестенің негізгі бөлігіндегі бөгелу - сең тоқтау су деңгейлері жұлдыздар белгісімен белгіленген (*).
Кестенің шығу бөлігіндегі деңгейдің жақын мәндері жақшада жасалған[3].
2.2 Тәуліктік су деңгейінің графигін құру
Жылдық су деңгейінің өзгеру графигінің хранологиясымен бір жыл ішіндегі су өтімін анықтауға және өзеннің маусым бойынша қоректенуін анықтауға болады.
Кесте 1-де орташа күндік су деңгейінен басқа әрбір айдағы және бір жылдағы жоғарғы, төменгі және орташа су деңгейі, мұз режимінің фазасының түсіндірмесі мен бекеттің ноль графигінің белгісі көрсетілген. Осы кестедегі берілген мәліметтер бойынша ордината осінде су деңгейі, ал абцисса осінде есептелген уақыт периоды орналасқан су деңгейінің өзгеру графигі тұрғызылады.
Орташа күндік су деңгейінің өзгеру графигі 420х600 мм-лік II-ші форматтағы миллиметровка қағазына тұрғызылды. Горизонталь масштабы 1мм - 1 күн болатын болса, тігінен алынған масштаб жылдық амплитуда деңгейіне байланысты болады. Жылдық амплитуда деңгейі, м - 1.5-тен; 1.5 ... 2.5; 5...10;10-нан көп. Масштаб деңгейі - 1:5; 1:10; 1:20; 1:100.Осылайша бір жылға арналған тәуліктік су деңгейінің Сурет 2 өзгергіштік графигі құрылады[4].
2.3 Су деңгейінің қайталанғыштық және ұзақтығын анықтау
Су деңгейінің қайталанғыштық ұзақтығының әртүрлі гидротехникалық имараттарды жобалау және пайдалану кезінде. сондай-ақ өзендерді кеме қатынасы, сал ағызу және басқа да мақсаттарда пайдалану кезінде маңызы зор. Қайталанғыштық және ұзақтық қисықтары кезкелген гидрологиялық шамалар: су деңгейі, су өтімі, тасындылар және т. б. үшін, әр түрлі кезеңдер бойынша: көпжылдық, нақты жыл, көктемгі су тасу кезеңдері, су сабасына түскен кезең, кеме қатынасы кезеңі және тағы да басқа кезендер үшін тұрғызылуы мүмкін. Нақты жыл бойындағы су деңгейінің қайталанғыштығы дегеніміз деңгейдің белгілі бір шамасының берілген ауытқу аралығында пайда болуының оқиғалары саны. Қарастырылып отырған кезеңнің жалпы ұзақтығынан процент есебімен өрнектелген қайталанғыштық жиілік деп аталады. Берілген биіктіктегі (немесе берілген ауытқу аралығындағы) су деңгейінің тұру ұзақтығы деп деңгей берілген деңгейдің биіктігіне тең (немесе берілген ауытқу аралығында) немесе одан анағұрлым биігірек (немесе анағырлым үлкен ауытқу аралығында болса) болған күндердің санын айтамыз. Қарастырылып отырған кезеңнің жалпы ұзақтығынан процент есебімен өрнектелген ұзақтық қамтамасыздық деп аталады. Су деңгейінің қайталанғыштық ұзақтығын қисықтар түрінде бейнелеген ыңғайлы. "Гидрологиялық жылнамадан" немесе "Құрлық бойынша жылдық деректер" кадастрлық басылымынан нақты жыл үшін нақты гидрологиялық бекет бойынша алынған орташа тәуліктік (күнделікті) су деңгейінің кестесі (1 кесте).
... жалғасы
Л. Н. Гумилев атындағы Еуразия ұлттық университеті ШЖҚ
Физикалық және экономикалық география кафедрасы
Курстық жұмыс
Тақырыбы: Есіл өзені - Түрген ауылы тұстамасы 2013 жылғы күнделікті су өтімін есептеу
Пән: Гидрометрия
Мамандық: 5В061000 - Гидрология
Орындаған: Тлеукабылов Нұрбек
Гид-21 тобының студенті
Тексерген: Зәуірбек Ә.К.
Әбдіжаппар Ұ.Т.
Курстық жобаның қорғалуы
___ _______20__ж. болды
бағасы_________________
Нұр-Сұлтан 2019
Қазақстан Республикасының Білім және Ғылым Министірлігі
Л.Н. Гумилев атындағы Еуразия Ұлттық университеті ШЖҚ
Физикалық және экономикалық география кафедрасы
БЕКІТІЛДІ
Л.Н. Гумилев атындағы Еуразия
Ұлттық университеті ШЖҚ РМК
Физикалық және экономикалық география
кафедрасының мәжілісінде
2019 жылдың _________ айының
_____ жұлдызында № _ хаттама
GmR 2206 Гидрометрия 2пәнінен курстық жұмысқа
Т А П С Ы Р М А
5В061000 - Гидрология мамандығының___ курс студенті _______тобы
курстық жұмысты орындауға берілген мәліметтер, нұсқа № ___________
Талап етіледі:
Өзеннің белгілі тұстамасындағы:
-күнделікті су өтімін есептеу;
-күнделікті су өтімі гидрографын тұрғызу;
Курстық жұмыстың мазмұны
Кіріспе
1.Су нысанының физикалық - географиялық жағдайы
Есіл өзені-Түрген ауылы тұстамасы
1.1.Рельеф және геологиялық құрылымы
1.2.Климаты
1.3.Гидрографиясы және гидрологиясы
2. Су нысаны бойынша өлшенген су деңгейін өңдеу
2.1. Су нысанының су деңгейі. Есіл өзені- Түрген ауылы тұстамасы
2.2. Тәуліктік су деңгейінің графигін құру
2.3.Су деңгейінің қайталанғыштығын және ұзақтығын анықтау
3. Су өтімдерін санау және қисық сызығын тұрғызу
3.1 Су деңгейі мен су өтімі арасындағы байланыс графигін тұрғызу
3.2. Есептік кестені құру және тұрғызылған қисықтың дұрыстығын тексеру кестесін
3.3 Күнделікті су өтімін есептеу
3.4 Ағындының көлемін есептеу
Қорытынды
Қолданылған әдебиеттер
Курстық жұмысты орындаудың күнтізбе жоспары
Бөлімдер
Орындалу пайызы
Орындалу мерзімі
1
40
Апта
2
20
Апта
3
40
Апта
Ұсынылатын оқулықтар
Негізгі
1. Быков В.Д , Васильев А.В. Гидрометрия - Гидрометеопэдьт , 1977 , 448 с.
2.Железняков Г.В. , Неговская Т.А. , Овчаров Е.Е. Гидрология , гидрометрия и регулирование стока. М. : Колос , 1984, 432 с.
3. Лучшева А.А. Практическая гидрометрия. М. : Гидрометеоиздат , 1972, 381 с.
ҚОСЫМША:
1. Практикум по гидрологии, гидрометрии и регулированию стока Под редакцией Овчарова Е.Е. М.: Агропромиздат , 1988, 224 с.
2. Большакова В.В., Иванов А.Н. Сборник задач по гидрометрии , инженерной гидрологоии и регулированию стока. М. :Высшая школа , 1975, 215 с.
3. Ресурсы поверхностных вод СССР, Том 5, вып.4. Бассейны рек Чу, Талас, Тарим и оз.Иссык-Куль.
Тапсырма берілді ______________ Жетекшісі _________________________
Тапсыру мерзімі _______________ Орындаушы _______________________
МАЗМҰНЫ
КІРІСПЕ
5
1.
ФИЗИКА - ГЕОГРАФИЯЛЫҚ ЖАҒДАЙЫ
ЕСІЛ ӨЗЕНІ-ТҮРГЕН АУЫЛЫ ТҰСТАМАСЫ
6
1.1
Рельеф және геологиялық құрылымы
6
1.2
Климаты
6
1.3
Гидрография және гидрологиясы
7
2.
ЕСІЛ ӨЗЕНІ-ТҮРГЕН АУЫЛЫ ТҰСТАМАСЫ ӨЛШЕНГЕН СУ ДЕҢГЕЙІН ӨҢДЕУ
8
2.1
Күнделікті су деңгейі.Есіл өзені-Түрген ауылы тұстамасы
8
2.2
Тәуліктік су деңгейінің графигін құру
12
2.3
Су деңгейінің қайталанғыштықжәнеұзақтығын анықтау
12
3.
СУ ӨТІМДЕРІН САНАУ ЖӘНЕ ҚИСЫҚ СЫЗЫҒЫН ТҰРҒЫЗУ
15
3.1
3.2
Су деңгейі мен су өтімі арасындағы байланыс графигін тұрғызу
Есептік кестені құру және тұрғызылған қисықтың дұрыстығын тексеру кестесін құру
15
18
3.3
Күнделікті су өтімін есептеу
21
3.4
Ағындының көлемін есептеу
26
ҚОРЫТЫНДЫ
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР
28
29
КІРІСПЕ
КІРІСПЕ
Есіл - Ертіс өзенінің сол саласы, Обь өзен жүйесіне жатады, Ақмола, Солтүстік Қазақстан облыстары және Ресейдің Түмен, Омбы облыстары жерімен ағады. Ұзындығы: 2450 км, су алабының ауданы 177000. Су алабы: Солтүстік Мұзды мұхит, өзендерінің су алабы Ертіс өзені, Обь өзені. Су шығыны - 56,3. Бастауы: Нияз тауы. Сағасы: Ертіс өзені. Орналасқан жері: Усть-Ишим. Бастауын Сарыарқадағы Нияз тауы етегінен алып (560м биіктіктен), Ертіс өзеніне сол жағынан құяды.
Курстық жұмыстың өзектілігі: гидрометрия пәні бойынша су денгейлері мен су өтімдерін өлшеу және өлшеу жұмыстарындағы теориялық білімізді ұштастыра отырып жылнамада жасалынатын мәліметтерді есептеу үлгісін үйрену.
Курстық жұмыстың мақсаты: Есіл өзені Түрген ауылы тұстамасындағы су өтімін есептеу және қисық сызығын тұрғызу.
Курстық жұмыстың міндеттері: Есіл өзені Түрген ауылы тұстамасындағы күнделікті су өтімдері және өлшен су өтімідерінің мәліметтерін жинау;
Күнделікті су деңгейінің мәліметтерін қолдана отырып гидрограф тұрғызу;
Күнделікті су деңгейінің қайталанғыштығын есептеу;
Су өтімі және су деңгейі арасындағы бір мағыналық байланыс қисығын тұрғызу;
Курыстық жұмыстың барысы: Қарастырылып отырған су нысанының физикалық және географиялық жағдайы ( рельефі, климаты, гидрографиясы, гидрологиясы) толыққанды қарастырылды. жылғы күнделікті су денгейлері және су өтімдері мәліметтері бойынша алға қойылған мақсат негізінде жоғарыдағы міндеттер орындалады.
Курстық жұмыс кіріспеден, 3 бөлімнен, қорытындыдан және пайдаланылған әдебиеттерден құрылған.Берілген жұмыстың көлемі 29 беттен, 1 суреттен, 10 кестеден, 8 пайдаланылған әдебиеттер тізімінен тұрады.
1.ФИЗИКА - ГЕОГРАФИЯЛЫҚ ЖАҒДАЙЫ ЕСІЛ ӨЗЕНІ- ТҮРГЕН АУЫЛЫ ТҰСТАМАСЫ
1.1 Рельефі және геологиялық құрылымы
Өзен қазақ ұсақ шоқыларының Нияз таулы алқабында басталып, солтүстік-батысқа қарай 775 км ағып, Көкшетау тауларынан және Ұлытау тауларының шоқыларынан ағып өтеді. Жоғарғы ағынында ол негізінен тар алқапта, жартасты жағалауларда ағады. Нұр-Сұлтанның астында аңғар кеңейіп, Атбасардан оңтүстік-батысқа қарай бағыт алады. Державинск қаласынан 1578 км қашықтықта (Есілдің жоғарғы ағысының шартты шекарасы) канал өз бағытын меридианға - оңтүстіктен солтүстікке күрт өзгертеді. Сергеевкадан төмен өзен Батыс Сібір жазығына жетіп, жазық Есіл жазығының бойымен көптеген қариялардың қатысуымен кең тасқын жазықта ағып жатыр, төменгі ағысында батпақтар арасында ағып, Усть-Ишим ауылына жақын Ертіске құяды [1].
Сурет 1. Есіл өзені- Түрген ауылы тұстамасының топографиялық картасы
1.2 Климаты
Климаты тым континенттік: қаңтарда ауаның орташа температурасы - 19ºС, шілдеде 20ºС. Жауын-шашынның жылдық орташа мөлшері 300 -- 350 мм. Жер беті суларын аудан жерінің оңтүстік-батысынан солтүстік-шығысына қарай ағып өтетін Есіл өзенінің орта бөлігі мен сирек кездесетін көлдер құрайды. Ірі көлдері: Есілдің сол жағындағы Алба, Кіндікті, Қамысты, оң жағындағы Жалтыркөл, Таранкөл, Сарыкөл, Жыланды, Балықты. Есіл жайылмасында көптеген ескі арналар да кездеседі [1].
1.3 Гидрография және гидрологиясы
Гидрография және гидрологиясы туралы айтсақ ұзындығы 2450 км (Қазақстандағы ұзындығы 1400 км). Дүние жүзінде екінші реттегі ең ұзын сала саналады. Су жиналатын алабы 177 мың км2. Өзеннің бастауынан сағасына дейінгі құлау еңістігі 513 м, әр 1 км-дегі еңістігі 21 см. Негізінен қар суымен (80%-дайы) толығады. Көктемде су деңгейі көтеріліп (ең жоғарғы деңгейі сәуірдің үшінші онкүндігінде байқалады), су тасқыны болып тұрады. Шілденің ортасында су деңгейі төмендеп, үшінші онкүндігінің басында сабасына түседі. Су мол жылдары Петропавл бөгені бьефіндегі нөлдік график деңгейінен 10-11 м жоғары көтеріледі.
Есіл суын бақылау кезінде 1937 жылы оның арнасы құрғап қалғаны тіркелген. Ал 1936-1939 және 1986 жылдары түбіне дейін қатып қалған. Өзеннің орташа жылдық ағымы 2,5 км3. Мұз қату қарашаның екінші жартысында басталады да оның ұзақтығы 5 айға созылады.
Есілдің қоректенуі көбіне қарлы болады. Қараша айының басында өзен қатып, сәуір-мамыр айларында ашылады. Орехово ауылының жанындағы судың орташа шығыны, сағадан 61 км, 83,1 м³ с, ең үлкені - 712 м³ с . Есіл өзенінің жоғарғы ағысы Нұр-Сұлтанның (бұрынғы Астана) жоғарғы ағысындағы жылдамдығы 1080 - 1100 м³ с, жылдық шығыны - 1 299 967 мың м3 жыл. Судың орташа жылдық шығыны 1,11 м³ с [1].
2.
ЕСІЛ ӨЗЕНІ-ТҮРГЕН АУЫЛЫ ТҰСТАМАСЫНДА ӨЛШЕНГЕН СУ ДЕҢГЕЙІН ӨҢДЕУ
2.1 Күнделікті су деңгейі
Жыл бойы өзендердің қоректену көздері, арнасының өзгеруі, халықшаруашылығы және басқа да факторларға байланысты өзендерде су деңгейінің өзгеруі анықталады.
Су деңгейі дегеніміз тұрақты салыстырмалы жазықтықтан су бетіне дейінгі жазықтық. Су деңгейінің өзгеруін анықтау үшін су өлшейтін бекеттер желісі ұйымдастырылады: қадалық, рейкалық, қашықтықтан беруші, аралас.
Су өлшегіш бекеттерде өлшенген су деңгейі "Ноль график" деп аталатын горизонталь жазықтыққа байланысты болады Бекетті орналастыру кезінде бекеттің ноль графигінің биіктік белгісі өзендегі (көлдегі) байқалуы мүмкін ең төменгі су деңгейінен 0.5 м кем емес шамада төмен орналасатындай етіп таңдалуы тиіс.
Су деңгейін өлшеу мерзімі тағайындалған бекетке байланысты анықталады. Орташа күндік су деңгейі толық бір күндік мәліметтердің орташа арифметикасы бойынша есептелінеді. Орташа күндік су деңгейі күнделікті су деңгейі КСД кестесінде көрсетіледі (кесте1). Мұз режимінің фазасы осы кестеде шартты белгілермен белгіленеді . Ең жоғарғы және ең төменгі су деңгейі СЖД және СТД бекетте бақыланған мәліметтердің экстрималды деңгейін таңдау жолымен анықталады. КСД кестесі Гидрологиялық жылнамада жарияланады.
Күнделікті су деңгейі анықталған кездегі пайда болған ескерту және шартты белгілер белгіленген өлшем мәндерімен бірге жазылады. Бекет нөмірінде тұрған штрих белгісі ( ' ) жеке түсіндірмелердің болуын білдіреді, осы бөлімнің соңында орналастырылған.
Су деңгейінің орташа тәуліктік мәндері екі мерзімді (8 және 20 сағ) алынған немесе көп мерзімді (оның ішінде судың өздігінен жазатын деңгейі бойынша) бақылаулар тәулік ішінде деңгейдің өзгергіштігіне байланысты. Көп мерзімді бақылау жағдайында су деңгейінің орташа тәуліктік мәні уақыт бойынша орташа өлшенген ретінде есептеледі,
Кестеде ( _ ) белгісімен бір айдағы ең төмен мөлшерлі деңгейді белгілейді.. Бір айдағы жоғары деңгей ( ^ ) белгісімен белгіленген. Егер бір айда жоғары және төмен деңгей бір күнде байқалса, бұл деңгейдегі күн тырнақша белгісімен белгіленген ("). Белгі ( _, ^, ") деңгей мәнінен кейін басылады.
Сызықша ( - ) белгісімен су деңгейін бақылаудағы рұқсатнамалар белгіленген, олар қалпына келтіру мүмкін емес[2].
Кесте 1. Есіл өзені-Түрген ауылы тұстамасы бойынша тәуліктік су деңгейі 2013 жыл, см
Ноль графигiнiң биiктiгi 418,12м шартты
күн
Айлар
1
2
3
4
5
6
7
8
9
10
11
12
1
139I
132_I
137IB
339W
176^
138^T
130_T
133T
132^T
130_T
131^T
130_I
2
140I
132_I
137IB
328^W
170
138^T
131T
133T
131T
130_T
131^T
133I
3
140I
133_I
137IB
293W
169
138^T
131T
133T
131T
130_T
131^T
134I
4
140I
133I
136IB
265W
165
137T
132T
133T
131T
130_T
131^T
130I
5
139I
133I
136IB
246W
161
137T
133T
133T
131T
130_T
130T
131I
6
140I
133I
134IB
247I
158
137T
133T
133T
131T
130_T
130T
133I
7
143I
132_I
134IB
273I
155
137T
134^T
133T
131T
130_T
130T
135I
8
145I
132_I
134IB
273I
150
136T
134^T
133T
131T
130_T
130T
137I
9
147I
132_I
134IB
266I
146
136T
134^T
134^T
131T
130_T
131^Z
138I
10
148I
132_I
134IB
293I
150
135T
134^T
134^T
131T
130_T
131^Z
137I
11
148IB
133I
134IB
306I
149
135T
134^T
134^T
131T
131^T
131^Z
135I
12
150^IB
134I
134IB
286I
148
134T
134^T
134^T
131T
131^T
131^Z
133I
13
150^IB
134I
134IB
264
147
134T
133T
134^T
131T
131^T
131^Z
132I
14
149IB
135I
132IB
258
146
134T
133T
134^T
131T
131^T
131^Z
136I
15
147IB
135I
133_I
241
146
134T
132T
134^T
130_T
131^T
131^Z
139I
16
144IB
135I
137IB
225
146
133T
132T
134^T
130_T
131^T
131^Z
141I
17
142IB
136I
135I
213
145
133T
132T
133T
130_T
131^T
130Z
138I
18
140IB
136I
133I
203
144
133T
132T
133T
130_T
131^T
130Z
136I
19
138IB
136I
131I
194
144T
133T
132T
132T
130_T
131^T
130Z
134I
20
137IB
135I
132IB
187
143T
133T
132T
132T
130_T
131^T
130Z
133I
21
136IB
135IB
135I
181
143T
133T
132T
132T
131T
131^T
130Z
138I
22
135IB
135IB
134IB
176
142T
133T
132T
132T
131T
131^T
130Z
143I
23
135IB
135IB
136IB
171_
142T
133T
133T
131_T
131T
131^T
130Z
147^I
24
134I
136IB
134IB
173
141T
133T
133T
131_T
131T
131^T
130Z
145I
25
134I
137^IB
136IB
179
140T
132T
133T
132T
131T
131^T
130Z
144I
26
134I
137^IB
135I
184
138_T
132T
133T
132T
130_T
131^T
129_Z
142I
27
133I
137^IB
137IB
187
139_T
132T
133T
132T
130_T
131^T
129_Z
142I
28
133I
137^IB
149ФI
187
140T
131T
133T
132T
130_T
131^T
129_Z
144I
29
133I
191WI
179
140T
131T
133T
132T
130_T
131^T
129_Z
144I
30
132_I
234W
176
140T
130_T
133T
132T
130_T
131^T
129_Z
144I
31
132_I
252^W
140T
133T
132T
131^T
145I
Орт.
140
134
144
233
148
134
133
133
131
131
130
138
Жоғ.
150
137
259
339
177
138
134
134
132
131
131
147
Төм.
132
132
130
170
138
130
130
131
130
130
129
129
Су объектісінің жай-күйі туралы негізгі мәліметтер су деңгейінің мәнінің оң жағында қойылған ерекше шартты белгілермен атап өтіледі: :
- май;
) - жағалау;
; - су ішіндегі мұз:
* - сирек шугоход:
Ш - орташа және қалың шугоход;
И - сирек қар;
С - орташа және қалың қар:
Х - сирек мұз қату:
Л - орташа және қалың мұзды сел;
+ - мұз жүру;
К - екінші сирек мұз жүру:
Г - орташа және қалың екінші рет мұз жүру;
- посттан жоғары судың бөгелуі;
- посттан төмен судың бөгелуі;
Б - посттан жоғары сеңнің тоқтауы;
Ъ - бекеттен төмен сеңнің тоқтауы;
@ - жүзбелі мұз;
] - мұз астындағы шуга;
Ф - мұз бөгеті;
Z - толық емес мұз қату;
I - мұз қату;
&- торостармен мұз қату;
Е - мұз қату суы;
Н - мұз; прмз - өзен суы қатуы;
Q - түбіндегі мұз;
F - салбыраңқы мұз;
= - ярусный мұз;
~ - мұздағы су (тұрағы):
( - ең шеткі;
W - су мұздың үстінен ағады;
П - мұздың қозғалуы;
Р - ажырау;
N - мұз үйінділері;
# - техникалық құралдардың мұз жағдайларының өзгеруі; белгінің болмауы - таза және толқынды;
Т - шөп;
А - су түбіндегі шөп;
В - ағын су; - су деңгейінің табиғи жасанды құбылыстармен бұрмалануы;
V - жасанды құбылыстармен су ағынын табу;
L - сал ағу;
[ - тар өткел;
Д - арнаның табиғи немесе жасанды деформациясы; прсх - өзен құрғап қалды;
S - сел.
ю - элементті өлшеудің төменгі дәлдігінің шартты белгісі. Сандық мәннен кейін қойылады.
Су айдынында мұз қату кезеңінде, көпшілігінде деңгейді талдау жолымен анықталған саңылаулар болған жағдайда, кестеде (Ъ) постыдан төмен қысқыш белгісі бақыланған деректердің болмауына байланысты әкелмейді.
Тұрақты мұз құрамы бар өзендерге арналған қорытынды сипаттамалар осы күнтізбелік жыл ішінде орташа жылдық, жоғары және ашық арна кезеңінде және қысқы кезеңде судың төменгі деңгейі, мұз қатуы тұрақсыз өзендерге - жыл ішінде орташа жылдық, жоғары және төменгі деңгейлер болып табылады. Бұл сипаттамаларға сондай - ақ жоғары және төменгі деңгейлер (бірінші және соңғы) және келтірілген мәндері бар экстремалды деңгейлердің пайда болу жағдайларының саны жатады.
Жоғарғы (шығу тегі жоқ) және төменгі деңгейдегі жағдайлардың мәні, күні және Саны постыдағы деңгейдің барлық өлшемдерінен, жедел және мерзімнен тыс, көрсетілген уақыт кезеңі ішінде таңдап алынған. Бұл ретте ашық арна кезеңі су деңгейінің бірінші көктемгі көтерілуінің жоғары деңгейін бақылау күнінен бастап және тұрақты мұз түзілімдерінің пайда болуының бірінші тәулігінің алдындағы күннен бастап, қысқы кезең - жылдың соңында көктемгі су тасқыны басталған күнге дейін тұрақты мұз түзілімдерінің пайда болған күнінен бастап қабылданды (мұз құбылыстарының болуына қарамастан).
Қысқы кезеңнің төменгі деңгейі соңында байқалған жағдайлар үшін мен айын қоспағанда, кестеде жыл да көрсетілген. Кесте соңында салыстыру үшін қорытынды сипаттамалар берілген
Егер оның ұзақтығы осы постыда кемінде 10 жыл болса, бақылау жасау жөніндегі уәкілетті орган белгілейді.
Бақылау кезеңіндегі деңгейдің орташа мәні бекеттер үшін айқындалмаған,
50% - да және 50% - да байқаулардың болмауы қатардағы жылдар санынан көп. Кестенің шығыс бөлігінде мұндай жағдайларда мәннің орнына орташа деңгейдегі сызықша белгісі қойылған.
Егер бірдей төтенше деңгейлер (кебу немесе қатып қалу) болса - бақылау кезеңінде екі жыл болды, онда кестеде бірінші және соңғы келтірілген күні және жылы. сондай-ақ олар белгіленген тәуліктер саны ( жағдай саны ). Деңгейдің мұндай мәндері екі жылдан астам болған кезде, (немесе "прех" және "прмз" белгілерімен) жақшада олардың қайталануы барлық бақылау кезеңі. Бұл ретте экстремалды деңгейдің бірінші және соңғы күндері (немесе кеуіп қалу, қату) және тәуліктерде көрсетілген жағдайлар саны осы деңгейдің ең ұзақ тұруымен жыл бойы бақылаулар. Егер біреу болса-бірнеше жыл ішінде экстремалды деңгейдің тұру ұзақтығы болды, онда бірінші және соңғы күндерге арналған орындар толтырылмаған, ал оқиғалар саны бөлшек түрінде берілген: алымында - экстремалды деңгейдің тұруының ең үлкен жалғастырушы ұзақтығы, бөлімінде - оның көп жылдық қайталануы (бақылау қатарының ұзындығынан пайызбен).
Кестенің негізгі бөлігіндегі бөгелу - сең тоқтау су деңгейлері жұлдыздар белгісімен белгіленген (*).
Кестенің шығу бөлігіндегі деңгейдің жақын мәндері жақшада жасалған[3].
2.2 Тәуліктік су деңгейінің графигін құру
Жылдық су деңгейінің өзгеру графигінің хранологиясымен бір жыл ішіндегі су өтімін анықтауға және өзеннің маусым бойынша қоректенуін анықтауға болады.
Кесте 1-де орташа күндік су деңгейінен басқа әрбір айдағы және бір жылдағы жоғарғы, төменгі және орташа су деңгейі, мұз режимінің фазасының түсіндірмесі мен бекеттің ноль графигінің белгісі көрсетілген. Осы кестедегі берілген мәліметтер бойынша ордината осінде су деңгейі, ал абцисса осінде есептелген уақыт периоды орналасқан су деңгейінің өзгеру графигі тұрғызылады.
Орташа күндік су деңгейінің өзгеру графигі 420х600 мм-лік II-ші форматтағы миллиметровка қағазына тұрғызылды. Горизонталь масштабы 1мм - 1 күн болатын болса, тігінен алынған масштаб жылдық амплитуда деңгейіне байланысты болады. Жылдық амплитуда деңгейі, м - 1.5-тен; 1.5 ... 2.5; 5...10;10-нан көп. Масштаб деңгейі - 1:5; 1:10; 1:20; 1:100.Осылайша бір жылға арналған тәуліктік су деңгейінің Сурет 2 өзгергіштік графигі құрылады[4].
2.3 Су деңгейінің қайталанғыштық және ұзақтығын анықтау
Су деңгейінің қайталанғыштық ұзақтығының әртүрлі гидротехникалық имараттарды жобалау және пайдалану кезінде. сондай-ақ өзендерді кеме қатынасы, сал ағызу және басқа да мақсаттарда пайдалану кезінде маңызы зор. Қайталанғыштық және ұзақтық қисықтары кезкелген гидрологиялық шамалар: су деңгейі, су өтімі, тасындылар және т. б. үшін, әр түрлі кезеңдер бойынша: көпжылдық, нақты жыл, көктемгі су тасу кезеңдері, су сабасына түскен кезең, кеме қатынасы кезеңі және тағы да басқа кезендер үшін тұрғызылуы мүмкін. Нақты жыл бойындағы су деңгейінің қайталанғыштығы дегеніміз деңгейдің белгілі бір шамасының берілген ауытқу аралығында пайда болуының оқиғалары саны. Қарастырылып отырған кезеңнің жалпы ұзақтығынан процент есебімен өрнектелген қайталанғыштық жиілік деп аталады. Берілген биіктіктегі (немесе берілген ауытқу аралығындағы) су деңгейінің тұру ұзақтығы деп деңгей берілген деңгейдің биіктігіне тең (немесе берілген ауытқу аралығында) немесе одан анағұрлым биігірек (немесе анағырлым үлкен ауытқу аралығында болса) болған күндердің санын айтамыз. Қарастырылып отырған кезеңнің жалпы ұзақтығынан процент есебімен өрнектелген ұзақтық қамтамасыздық деп аталады. Су деңгейінің қайталанғыштық ұзақтығын қисықтар түрінде бейнелеген ыңғайлы. "Гидрологиялық жылнамадан" немесе "Құрлық бойынша жылдық деректер" кадастрлық басылымынан нақты жыл үшін нақты гидрологиялық бекет бойынша алынған орташа тәуліктік (күнделікті) су деңгейінің кестесі (1 кесте).
... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
