2 Қызылорда-Павлодар-Успенка-РФ шекарасы көлік жолының геодезиялық
толықтыру торларын жобалау

2.1 Пландық толықтыру торларын жобалау

Инженерлік-геодезиялық жұмыстардың барлық түрлерін қамтамасыз ету үшін
тірек желілері құрылады, олардың пункттері аумақта жоспарланған және
биіктіктегі координаттарды сақтайды. Бұл желілер сауалнаманы жүргізуге
негіз болады; атқарушы құжаттарды дайындауда; ғимараттар мен құрылыстарды
салу кезінде трасса жұмыстарын орындау; жауын-шашын мен құрылымдардың және
құрылыстардың іргетастарының деформациясының мониторингі үшін. Геодезиялық
эталондық желілерді кеңінен қолдану оларды құрудың әртүрлі схемалары мен
әдістерін анықтайды [4].
Геодезиялық инженерлік жоспарлау және биіктіктегі тірек желілері - бұл
шыңдары арнайы белгілермен жерге бекітілген геометриялық фигуралар жүйесі.
Жоспарланған және биіктіктегі желілер геодезиялық жұмыстарды өндіру үшін
бұрын жасалған жобаға сәйкес жасалады. Осы жобаны жасау кезінде құрылыс
аумағында қала немесе ауыл аумағында жұмыс жасайтын барлық ұйымдарда
эталондық геодезиялық желілер туралы ақпарат жиналады; геодезия
қызметтерінің аумақтық инспекцияларында немесе құрылыс және сәулет
бөлімдерінде геодезиялық жұмыстармен айналысатын республикалық мемлекеттік
қазыналық кәсіпорындарда; аймақтық. облыстық және қалалық басқармалар;
жобалау және іздестіру ұйымдарында.
Әр түрлі инженерлік жол құрылысын жобалау және салу үшін,
топографиялық пландар мен карталарды құру мақсатында жүргізілетін барлық
геодезиялық өлшемдер және топографиялық түсірістер, пландық координаталары
және биіктіктері белгілі, жер бетінде бекітілген геодезиялық пункттер деп
аталатын нүктелерден бастау алады. Бұл нүктелердің салыстырмалы орнын
анықтауда жоғарылатылған дәлдікті қамтамасыз ету үшін жасалады.
Құрылыстың түрін таңдау көптеген себептерге байланысты: объектінің
типі, оның нысаны және алып отырған ауданы; желінің мақсаты; физикалық-
географиялық талап етілетін дәлдік; орындаушыда өлшеу аспаптарының болуы.
Болашақ нысанның орналасатын жеріне және құрылыс технологиясына,
инженерлік және геодезиялық желілерге бірнеше кезеңдермен, сатылармен
құрылуы мүмкін. Бұл жағдайда әр түрлі комбинация ғимараттардың түрлері.
Мысалы, түсіру және теңестіру үшін триангуляция немесе сызықты-бұрыштық
желілер полигонометриялық және теодолиттік қозғалыстар арқылы одан әрі
қалыңдауға негіз бола алады. Өлшеу құралдарының дамуы көп жағдайда тірек
желілерін салу әдісін таңдауды анықтайды. Жалпы электр станцияларының
өндіріске кеңінен енуі сызықтық бұрышты желілер мен полигонометрияны жиі
қолданады [5].
Мемлекеттік геодезиялық желіні дамыту, әдетте, ортасынан жеке меншікке
көшу қағидаты бойынша жүргізіледі. Мемлекеттік жоспарлы геодезиялық желі
бұрыштар мен қашықтықтарды, желінің ұзын жақтарын өлшеу дәлдігімен және
дәйекті даму тәртібімен өзара ерекшеленетін және кластарға бөлінеді.
Триангуляциядан немесе 1, 2, 3 және 4 классты полигонометриядан
тұратын геодезиялық негіз пункттерінің тығыздығына қатысты қолданыстағы
нұсқаулармен келесі нормативтер енгізілген:
а) 1:5000 масштабта суретке түсіруге жататын барлық территорияда,
әрбір 10-30 км2- на орташа триангуляцияның бір пункті және әрбір 10-15 км2
- не биіктіктік негіздің бір пункті (репер) келуі тиіс.
б) 1:2000 және одан үлкенірек масштабта суретке түсіруге жататын
территорияда, әрбір 5-15 км2 - на 25 триангуляцияның бір пункті және әрбір
1-7 км2 - не - биіктіктік негіздің бір пункті келуі тиіс.
Қалалар, ірі өнеркәсіптер, энергетика және басқа объектілердің
аумағында құрылған анықтамалық геодезиялық желілер сонымен қатар өндірісті
бөлу жобаларында және құрылымның қалыпты жұмысын қамтамасыз ету үшін
қолданылады.
Қазіргі заманғы техникалық құжаттардың талаптарына сәйкес қала
аумағында арнайы желі құрылмайды, негізгі геодезиялық негіз бірыңғай
перспективалық жоспар бойынша құрылған ұлттық геодезиялық желі болып
табылады. Қала ішінде жоспарланған желінің дамуымен триангуляция ұзақтығы
бір жарым еседен екі есе қысқарды және бір нүкте - шаршы шақырымға
жетеді.
Қалалардың, кенттердің және өнеркәсіптік кәсіпорындардың құрылыс
салынған және құрылыс салынбаған аумақтарында тірек геодезиялық желілер
масштабта топографиялық түсіруді және инженерлік-геодезиялық жұмыстарды
негіздеу үшін оларды кейіннен қоюландыру және дамыту мүмкіндігін ескере
отырып жобаланады.
Қалалар аумақтарында неғұрлым перспективалы триангуляция және
трилатерация желілеріне қарағанда координаттар мен дирекциялық бұрыштарды
анықтаудың үлкен дәлдігіне ие желілік-бұрыштық желілерді құру болып
табылады. Сонымен қатар, желілік-бұрыштық желілерді үлгі фигуралардан үлкен
ауытқумен, қажетті дәлдікті сақтай отырып құруға болады.
Өнеркәсіптік жерлердің құрылыс аймағындағы геодезиялық желі.
Инженерлік-геодезиялық түсірілімдер құрылып, негіз ретінде пайдаланылса,
олар ірі масштабты топографиялық түсірулер мен тарату желілерін құру үшін
қолданылады. Ірі өнеркәсіптік кешендердің ауданы 30-50 км2 немесе одан
да көп. Бұл жағдайларда негізгі геодезиялық негіз ұлттық геодезиялық желі
болып табылады.
Жоспарланған геодезиялық іргетастың нүктелік тығыздығын одан әрі
арттыру үшін триангуляция, тремоло немесе көп бұрышты өлшеу түрінде
геодезиялық желіні дамыту арқылы.
Түсірілімнің ең көп таралған себебі - геосаяси әрекеттердің желісін
құру немесе желіні талдау (микротестинг). Теодолиттің жүгіру сызығы
құлаудың
себебін білу үшін салынған, нүктелердің екі түрі бар. Бірінші категорияда
абсолюттік таңғыштың қозғалыс мәнінен асып кетуіне жол берілмейді, ал
екінші категорияда - одан көп.
Екі бастау нүктесінің арасындағы максималды жұмыс уақыты жалпы көру
үшін міндетті болып табылады. Ұлттық геодезиялық желінің немесе ашық
алаңның және ғимарат алаңының конденсацияланған торабының нүктесі үшін
теодолиттің тепе-теңдік бағытының орнын анықтаудағы ең үлкен қателік
жоспарланған деңгейден аспайды, ал орман немесе бұта өсімдіктері бар алаң
үшін 0,2 - 0,3 мм.

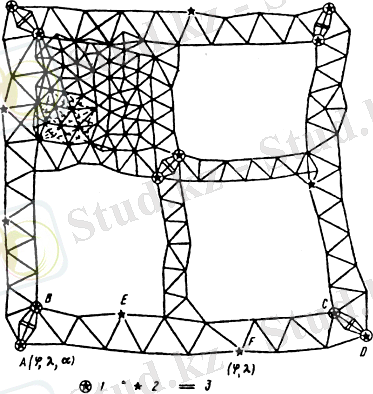

Мемлекеттік геодезиялық желінің жоспарланған орналасуы жалпыланған
мемлекеттік координаттар жүйесінде, ал биіктігі бірыңғай мемлекеттік жүйеде
анықталады. Барлық эталондық торлар жалпыдан жиілікке ауысу қағидасы
бойынша бірнеше топқа бөлінеді және бірнеше кезеңнен тұрады: жоғарғы тордан
төменгі торға, үлкен және дәл геометриялық құрылымнан кіші және төменгі
дәлдік геометриясына өту Өтпелі кезең. Жоғарғы топтың нүктелері бір-бірінен
алыс орналасқан, содан кейін олар дамып, топшалардың торымен толықтырылады.
Сондықтан қысқа мерзімде өте жоғары дәлдікпен бүкіл аумаққа бірыңғай
координаттар жүйесін таратуға болады. Жалпы геодезиялық желі жоспарланған
геодезиялық желі мен биіктіктегі геодезиялық желіге бөлінеді.

Кесте 1. Бірлік жүрістердің шекті ұзындықтары

Түсіріс MS = 0,2 мм MS = 0,2 мм
масштабы

1 : 500 0,6 км 0,3 км - -
1 : 1000 1,2 0,5 1,5 1,0
1 : 2000 2,0 1,0 3,0 1,5
1 : 5000 4,0 2,0 6,0 3,0

Теодолитті жүріс желілерінде тораптық нүктелерден бастап бастапқы
пункттерге дейінгі және тораптық нүктелер арасындағы шекті қашықтықтар
орнатылған 30 % - ға азаяды [5].
Нұсқаулық тығыз салынған және жабық аумақтарда түсіру негіздемесінің
желілерін салу кезінде бастапқы пункттерге тек бір шетінен (аспалы немесе
бос жүрістер) тірелетін жүріс төсеуге рұқсат береді. Бұл ретте, нұсқаулықта
түсіру ауқымына байланысты жүрістің ұзындығына да, сызықтардың санына да
рұқсатнамалар көзделген.
Теодолитті жүрістердегі немесе тұйық полигондардағы рұқсат етілген
бұрыштық таңғыштар тиіс:

f = 1 ;
(1)

мұндағы, - жүрістегі немесе полигондағы бұрыштар саны.

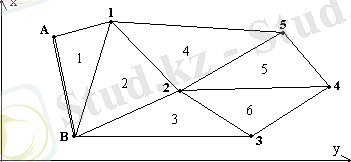

Ашық алаңда түсіріс негізі триангуляция әдісімен күрделі емес тегіс
үшбұрыштар торын құру әдісімен дамиды.
Бастапқы негіз ретінде 1:5000 шекті салыстырмалы қатемен сипатталатын
дәл өлшенген толықтыру торларының жақтары немесе арнайы базистер қызмет ете
алады.

Кесте 2 Түсіріс масштабына байланысты жүріс ұзындығы мен сызықтар
саны

Түсіріс Еркін теодолиттік жүрістердің Сызықтар саны
масштабы ұзындықтары
Құрылысы бар Құрылысы жоқ Құрылысы бар Құрылысы жоқ
территорияларда территориялардатерриториялардтер риториялард
а а
1 : 500 100 м 150 м 4 3
1 : 1000 150 200 4 3
1 : 2000 200 300 4 3
1 : 5000 350 500 4 3

Екі бастапқы жақтардың немесе нұсқаулықпен белгіленген тармақтардың
арасында салынған тізбектердегі үшбұрыштардың шекті саны.
Көп сатылы құру геодезиялық негіздеу тудырады елеулі бұрмалау соңғы
сатысындағы құру есебінен жинақтау қателер бастапқы деректер. Сондықтан
инженерлік құрылысты жобалауға арналған жоспарлы материалдың ықтимал
бұрмалануын азайту үшін. геодезиялық негіздемені дамыту кезеңдерінің санын
азайту пайдалы [6].

Кесте 3 Геодезиялық негіздің даму кезеңіндегі үшбұрыштар саны

Түсіріс масштабы Бастапқы жақтар немесе пункттердің арасындағы
рұқсат етілетін үшбұрыштар саны
1 : 500 10
1 : 1000 15
1 : 2000 17
1 : 5000 20

Полигонометрия-бұл әдіс бұрыштық жүрістің жақтарын өлшеумен орналасуы.
Полигонометрияның триангуляциясымен қатар тірек геодезиялық желіні құрудың
негізгі әдісі болып табылады.

Кесте 4 Салыстырмалы қателіктер

Класс, разряд Орташа Жіберілетін
салыстырмалы салыстырмалы К
қате қате
3 классты триангуляция 1 : 150 000 1 : 75 000
4 классты полигонометрия 1 : 50 000 1 : 25 000 3,0
1 разрядты полигонометрия 1 : 20 000 1 : 10 000 2,5
2 разрядты полигонометрия 1 : 10 000 1 : 5 000 2,0
1 разрядты теодолиттік 1 : 4 000 1 : 2 000 2,5
жүрістер

Қазіргі уақытта полигонометрия инженерлік және геодезия үшін
кеңейтілген анықтамалық желі болып табылады. Ол инженерлік және геодезиялық
инженерияның барлық түрлерінде қолданылады. Полигонометрия негізгі
бағыттардың ауданы, формасы мен қол жетімділігі бойынша жоғары

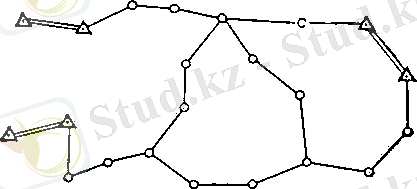

Ол сыныптың басталу нүктесіне, түйіндері бар қозғалыс жүйесіне немесе
жабық көпбұрышты жүйеге негізделген жеке курс ретінде жасалған.

Кесте 5 Полигонометрияның негізгі сипаттамалары

Көрсеткіштер 4 класс 1 разрядты 2 разрядты
Жүрістің шекті ұзындығы, км
жеке 15 5 3
бастапқы және түйінді нүкте 10 3 2
арасындағы
түйіндік нүктелер арасындағы 7 2 1,5
полигонның шекті периметрі, км 30 15 9
Жүріс жағының ұзындығы, км
ең үлкені 2 0,8 0,35
ең кішісі 0,25 0,12 0,08
орташа есептік 0,5 0,3 0,2
жүрістегі жақтардың саны 15 15 15
(артық емес)
жүрістің салыстырмалы қатесі, 1:25 000 1:10 000 1:5 000
(артық емес)
бұрыш өлшемінің ОКҚ, (артық емес) 3 5 10
жүрістің немесе полигонның 5 10 20
бұрыштық үйлеспеушілігі, (n –
жүрістегі бұрыш саны) артық емес

Полигонометриялық желілер инженерлік және геодезиялық инженерия
тәжірибесінде кеңінен қолданылады, оның ішінде төртінші санаттағы ұялы,
бірінші және екінші санаттар. Сонымен қатар, полигонометрияның түрі
ұлттық геодезиялық желіні құру үшін жасалғаннан ерекшеленеді, бұл тақырып
ұзындығында және өлшеу бұрышында қателіктерге жол береді.
Жоспарланған геодезиялық торда әрбір нүктенің жалпы мемлекеттік
жүйесінің тікбұрышты координаттары (10-20) және биіктігі (20-30)
геодезиялық тордағы әр нүктенің Балтық биіктігі жүйесімен анықталады.
Мемлекеттік торлардың тығыздығын арттыру үшін геодезиялық құю торлары
жасалынуда. Жоспарлы толтыруға арналған тор 15-санатқа және 18 -санатқа
бөлінеді.
Жоспарланған геодезиялық толтырылған тор бірінші және екінші
позицияларды үшбұрыштау, немесе триангуляция торы, түрінде жасалады.
Тринагуляцияның алғашқы фигурасы үшбұрышты торлар мен тізбектер
түрінде дамиды, ал үшбұрышты қабырғалардың ұзындығы шақырымға жетеді.
Бұрышты өлшеу кезіндегі орташа квадраттық қателік 5 -тен аспауы керек, ал
сыртқы (негіз) қабырғаның ұзындығын өлшеу кезінде салыстырмалы қателік
аспауы керек.
- триангуляция торының екінші түрі бірінші типтегі триангуляция
торы ретінде қалыптасады, ал оның нүктелерінің орны геодезияның қиылысуының
тікелей, кері және бірлескен әдістерімен анықталады. Екі биттік тордағы
үшбұрышты қабырғаның ұзындығы -тен шақырымға дейін. Бұрышты өлшеудің
орташа квадраттық қателігі ал сыртқы қабырға өлшеуінің салыстырмалы
қателігі аспауы керек. және санды көп бұрышты өлшеу бөлек мобильді
немесе тораптық жүйемен жүзеге асырылады.Қабырғаның ұзындығы - км ( 15
сан) және 25 км ( 0,3 сан). разрядты полигонометрияда бұрыштарды
өлшеудегі орташа квадраттық қате - қабырғаларының ұзындықтарын өлшеудегі
салыстырмалы қате.
- разрядты полигонометрияда бұрышты және ұзындықты өлшеу
дәлдігі разрядты полигонометриямен салыстырғанда екі есе аз.
Геодезиялық толықтыру торларының барлық пункттеріне класты
нивелирлеу немесе техникалық нивелирлеу арқылы биіктік мәндері беріледі.
Таулы жерлерде биіктікті беру тригонометриялық нивелирлеу әдісімен
анықталады [5].
Пландық инженерлік-геодезиялық торлардың дәлдігіне, тығыздығына,
тұрақтылығына талаптар алуан түрлі. Геодезиялық торлардың дәлдігіне
неғұрлым жоғарғы талаптар және масштабтағы суретке түсіру кезінде
қойылады.

Кесте 6. Бірлік жүрістердің шекті ұзындықтары

Түсіріс масштабы 1 : 500 1 : 1000 1 : 2000 1 : 5000
MS = 0,2 мм 0,6 км 1,2 2,0 4,0
0,3 км 0,5 1,0 2,0
MS = 0,2 мм - 1,5 3,0 6,0
- 1,0 1,5 3,0

Бұл инженерлік құрылымды зерттеу, жобалау, салу және салу кезінде
шешілуі керек әртүрлі міндеттерге байланысты. Әдетте,
Инженерлік-геодезиялық тордың дизайны одан әрі нығайту мүмкіндігін
ескереді, негізінен масштабында топографиялық түсіруді қамтамасыз ету
үшін инженерия мен дамуды бөледі. Алайда, жол құрылысының мақсаттары мен
параметрлеріне, жұмыс аймағының физикалық-географиялық жағдайларына
байланысты, осы геодезиялық желілердің ауқымын кеңейтуге болады. Инженерлік
желіні және геодезиялық желіні құру кезінде мемлекеттік эталондық тор
қолданылады.
Жалпыұлттық жоспарланған геодезиялық тораптар жер орталығына ұзақ
мерзімді тұрақты сақтау белгілерін беретін арнайы жерасты белгілерімен
бөлінген. Физикалық-географиялық орналасуы мен жерге сәйкес, басқа орталық
дизайнын және жер тереңдігін таңдаңыз. Көрнекілікті қамтамасыз ету үшін
сыртқы геодезиялық белгілер, мысалы ағаш немесе металл сигналдары мен
пирамидалар, көршілес жерлердің арасына орнатылады. Сатып алу торы
мемлекеттік геодезиялық желінің нүктесі мен қабырғасы арасында салынады.
Торды толтыратын нүктелер тұрақты маркерлермен бекітіледі. -кестеде
өтемдік тордың құрылымы мен дәлдігін сипаттайтын негізгі көрсеткіштер
көрсетілген.
Егер жол құрылыс алаңында мемлекеттік тор пункттері болмаса, онда
толықтыру торлары жарық дальномерлерінің көмегімен бір немесе екі базисті
өлшеу және тордың бір қабырғасының астрономиялық азимутын анықтау арқылы
еркін жүйе бойынша құрылады. Осындай еркін торлар шартты координат
жүйелері бойынша есептеліп, теңестіріледі [7].
Ортаңғы жағынан қарапайым пирамида (ағаш және темір) орнатылған.
Салынып жатқан биік тастан жасалған ғимараттың бөлігі.
Ол шатырға қосылған. Ұлттық жоспардың геодезиялық торы триангуляция,
трилатерация және трилатерация әдісімен жасалады. полигонометрия.it
санаттарға бөлінеді және әр түрлі өлшеу бұрыштары мен бір-бірінің
дәлдігінің ұзындығы, сонымен қатар үшбұрыштың өлшемі, ұзындықтың ұзындығы
және олардың құрылыс реті. Қытайда мемлекет жоспарлаған геодезиялық торлар
негізінен триангуляция әдістеріне негізделген [8].
Триангуляция әдісінде жерде үшбұрышты тор пайда болады және олардың
әрқайсысының бұрыштары өлшенеді, ал өлшеу соңғы тордың сол қабырғасының
ұзындығына негізделген. Қабырғаның өлшеу бұрышы мен ұзындығын біле отырып,
сіз тордың барлық қабырғаларын таба аласыз. Болашақта бірнеше бұрыштар мен
қабырғалардан өткеннен кейін, сіз барлық тор нүктелерінің жоспарланған
координаттарын есептей аласыз.
Үш жақты тор. Триангуляциямен салыстырғанда, қабырғаның ұзындығы бұл
жерде емес, бұрышта өлшенеді. Бұл әдіс және деңгейлі инженерлік-
геодезиялық торларды және әртүрлі мақсаттар үшін биттік және биттік
торларды салу үшін қолданылады. Қысқа қабырғалары бар желіні үш жақты өлшеу
микро сым тор деп аталады. Кейде желілік микрофильтрлер жұмысты

аяқтау үшін геодезиялық шеңберді құрудың жалғыз мүмкіндігі болып табылады.
Полигонометрия желісі. Инженерлік-геодезиялық тордың ең көп таралған
түрі. Полигонометрияны құру кезіндегі сызықтық өлшеу процесі өте күрделі.
Инженерлік-геодезиялық жұмыстардың маңызды бөлігі даму саласында жүзеге
асырылатындықтан, бұрыштық өлшеу көп бұрышты өлшеу курсында жүргізілгенде,
олар ұйымдастырудың ерекшелігі мен сыртқы жағдайлардың әсеріне байланысты
дәл серияларды алады. Қабырғадан өту жолының құрылысы қысқа ұзындықта
жобалануы керек. Бұл үшін теодолиттің нақты концентрациясы және
қалыптастыру көзі қажет.
Полигонометриялық желілер инженерлік және геодезиялық инженерия
тәжірибесінде кеңінен қолданылады, оның ішінде төртінші санаттағы ұялы,
бірінші және екінші санаттар. Алайда, ұлттық геодезиялық тордың көпбұрыштық
құрылымының түрі
Қозғалыс бұрышын өлшеу және ұзындығын шектеу үшін қолданылатын
полигонометриядан. Полигонометрияның негізгі ерекшеліктері -кестеде
келтірілген.
Жоспарланған геодезиялық тор негізінен триангуляция, трилатерация,
көпжақты геодезия және осы әдістердің жиынтығымен құрылады. Триангуляция.
Триангуляция әдісінің мәні жер бетінде үшбұрыш жүйесін құру болып табылады,
онда үшбұрыштың барлық бұрыштары мен кейбір үшбұрыштар орналасқан.
Негізгі қабырғаның ұзындығын өлшеңіз 1-сурет

Сурет 1. Триангуляция әдісі
Екінші класты триангуляцияны үшбұрыштың тұтас торларын құрып, 1 класты
триангуляция полигонын толтыру үшін салады. Олар толықтыру және барлық
топографиялық түсірістердің геодезиялық негіздеу торларын дамыту үшін
пайдаланатын тірек торларына жатады.
Үшінші және 4 класты триангуляция ірі масштабты топографиялық
түсірістің негізі болып, мемлекеттік геодезиялық торларды әрі қарай
толықтыруда пайдаланылады. Олар үлкен кластың торларының ішінде бөлек пункт
немесе қоспасы болып саналады.
Трилатерация әдісі. 3 және 4 класты мемлекеттік геодезиялық торлары
трилатерация әдісімен де салынады, 2-суретте көрсетілген. Трилатерация
триангуляцияға ұқсас үшбұрыштық жүйеден тұрады, мұнда тек үшбұрыштардың
барлық қабырғалары өлшенеді. Үшбұрыштардың шешімі арқылы горизонталь
бұрыштарды анықтайды, дирекциялық бұрыштарды есептеп табады.
Пункттердің координаталарын триангуляциядағы қолданған әдістермен
есептеп шығарады.

Сурет 2. Трилатерация әдісі

Торлардың қабырғаларының ұзындықтары радио және жарықты қашықтық
өлшегіштермен өлшенеді. Қабырғаларды өлшегенде салыстырмалы
қателердіңшамасы 3 клас- 1:1000000, 4клас- 40000-нан аспау керек.
Полигонометрия әдісі. Орманды жазықтарда және күрделі қолайсыз

жерлерде триангуляция торларын дамыту қиындыққа түседі және тиімсіз болады,
сондықтан ондай жерлерде полигонометрия әдісі қолданылады, 3-суретте
көрсетілген. Бұл әдіс жер бетінде жүріс және полигондар жүйелерін салудан
тұрады, бұнда барлық бұрыштар мен қабырғалар өлшенеді. Егер де пункттің
координаталары мен бір қабырғасының дирекциялық бұрышы белгілі болса, онда
полигонометриялық жүрістің барлық пункттерінің координаталарын есептеп
табуға болады. Полигонометриялық торлардың жобаларын бағалау шектесетін
пункттің координаттарының мүмкін қателерін, жүрістің қатысты қателерін
анықтауға және оларды шектік қателермен салыстыруға негізделген.
Ол қатаң және жуықталған әдістермен орындалады. Жекелеген
полигонометриялық жүрістерді жуықтап бағалау созылыңқы жүріс үшін және
қисық жүрістер үшін орындалады.
Полигонометрияда бұрыштар тиісті дәлдікті теодолитпен өлшенеді.
Полигонометриялық жүрістің қабырғаларының ұзындығын өлшеу үшін жарық және
радио, оптикалық қашықтық өлшеуіштерді, болаттан жасалған және инварлық
сымдарды, ленталарды және рулеткаларды қолданады. Қабырғалардың ұзындығы,
бұрыштары қосымша геометриялық пішіндерден жасалған базистерді өлшеу арқылы
анықталады. Полигонометрия төрт класқа бөлінеді:
1 класты полигонометрия мередианы мен параллель бойынша периметрі 700-
800 км сызылған жүрістер арқылы салынады. Полигондардың шеткітөбелерінде
Лаплас пункттерін анықтайды.
2 класты полигонометрия 1 класты триангуляция немесе полигонометрия
полигондарының периметрі 150-180 км тұйық полигондар торларымен дамытылады.
Полигонометрия 3 және 4 класс бір түйінді пункттер бар жүріс жүйелерінен
немесе жоғарғы класты мемлекеттік геодезиялық пункттеріне тірелетін
жүрістерден құралады, ол журистерден тұрады [7].

Сурет 3. Полигонометрия әдісі

Кесте 7 Полигонометрияның негізгі сипаттамасы

Негізгі көрсеткіштер 4-класс 1-разряд 2-разряд
Жүрістің шекті ұзындығы, км:
жеке жүрістебастапқы және түйіндік
нүктелерарасындатүйіндік нүктелер арасында15 5 3
Полигонның шекті аумағы, км 10 3 2
Жүріс қабырғасы ұзындығы, км: 7 2 1,5
ең үлкен 30 15 9
ең кіші 2,0 0,8 0,3
орташа есептік 0,25 0,12 5
Жүрістегі қабырға саны,көп емес 0,5 0,3 0,08
Жүрістегі шекті қателік,көп емес 15 15 0,2
Бұрышты өлшеудің орташа квадраттық қатесі 15
(полигон мен жүрістердегі байланыспау 1:25000 1:10000 1:5000
бойынша) ," , көп емес
Полигон немесе жүрістегі бұрыштық 3 5 10
байланыспау (n-жүрістегі бұрыш5√n 10√n 20√n
саны) ,", көп емес

2.2 Биіктік толықтыру торларын жобалау

Мемлекеттік геодезиялық биіктік торларын мемлекеттің барлық
территориясын бірыңғай биіктік жүйеге келтіру үшін құрады.
Геодезиялық биіктік торлары - техникалық нивелирлеу торлары -1 км
жүрісте 20 мм дәлдікті геометриялық нивелирлеу әдісімен құрады.
Биіктік (нивелир) торларының бастапқы пункті болып Кронштдат
футштогықызмет етеді. Биіктік торларының тірек пункттері – реперлер бір-
бірімен төрт класты геометриялық нивелирлеу жүрістері бойынша өзара
байланысты.
Мемлекеттік геодезиялық биіктік торы геометриялық нивелирлеу әдісімен
құрылады. Мемлекеттік нивелир торларының пункттерінің биіктігі геометрияның
нивелирлеу әдісімен анықталады. Дәлдігіне және қызметіне қарай мемлекеттік
нивелир торлары I, II, III және IV класс болып бөлінеді.
I және II класты нивелир торлары басты биіктік негізі болып табылады,
олардың көмегімен бір биіктік жүйесі тағайындалады. Олар ғылыми мәселелерді
шешу үшін қолданылады: жер қыртысының вертикалдық қозғалысын зерттейді,
мұхит, теңіз және т.б. судың деңгейлерін анықтайды. I және II класты
нивелирлеу алдын ала берілген ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
