Қазақстан республикасының білім және ғылым министрлігі

Қ. и. Сәтбаев атындағы қазақ ұлттық техникалық университеті

Есептеу техника кафедрасы

зертханалық жұмыс №2

Тақырыбы: «Мультиплексор, демультиплексор және цифрлық компараторлар жұмысын зерттеу»

№

Жұмысты орындау сапасы

Бағалау аралығы

№: 1

Жұмысты орындау сапасы: Орындалған жоқ, сабақта себепсіз болмауы

Бағалау аралығы: 0%

№: 2

Жұмысты орындау сапасы: Жұмыстың орындалуы және студенттің белсенділігі

Бағалау аралығы: 0-50%

№: 3

Жұмысты орындау сапасы: Жұмысты рәсімдеу

Бағалау аралығы: 0-20%

№: 4

Жұмысты орындау сапасы: Анықтамалар мен техникалық әдістемелерді, пәннің оқу-әдістемелік кешенін, лекция конспектілерін қолдана білуі

Бағалау аралығы: 0-5%

№: 5

Жұмысты орындау сапасы: Техникалық құралдарды пайдалана білуі

Бағалау аралығы: 0-5%

№: 6

Жұмысты орындау сапасы: Жұмысты қорғау

Бағалау аралығы: 0-20%

№: Қорытынды

Жұмысты орындау сапасы: 0-100%

Бағалау аралығы:

Оқытушы: Төлегенова А. С.

Студент: Көшкінов Б. Н.

Мамандығы: 050719

Тобы: РЭТб-05-3қ

Алматы 2008

Мазмұны

Жұмыстың мақсаты . . . 3

Тапсырма . . . 3

Теориялық мағлұмат . . . 3

Жасалынған жұмыс нәтижелері . . . 4

Бақылау сұрақтары . . . 6

Жауаптары . . . 6

Қолданылған әдебиеттер тізімі . . . 8

Зертханалық жұмыс №2

Мультиплексорлар, демультиплексорлар және цифрлық компараторлардың жұмысын зерттеу

Жұмыстың мақсаты: мультиплексорлар мен демультиплексор, цифрлық компараторлар құрылғыларымен танысып, жұмыс істеу принципін оқып-зерттеу.

Тапсырма: Теориялық мәліметтермен танысу. Тапсырманы орындап, қорғау.

Теориялық мағлұмат

Мультиплексорлар (ағылшынша multiplex - көп еселі) бірнеше кіріс шиналардан бір шығыс шинаға келіп түсетін сигналдарды берілген ретпен коммутациялау үшін қолданылады. Мысал үшін, мультиплексорда 16 кіріс және 1 шығыс болуы мүмкін. Бұл дегеніміз егер осы кірістерге 16 цифрлық сигнал көзі - тізбектелген цифрлық сөздер генераторы қосылса, онда кез келген генератордың байтын жалғыз шығысқа беруге болады. 16 каналдың ішінен біреуін таңдап алу үшін 4 селекция кірісі болу керек (2 ⁴ =16), мұнда каналдың екілік адресі беріледі. Осылайша, 9 нөмірлі каналдан мәліметтерді беру үшін селекция кірісінде 1001 кодасын орнату керек. Осыған байланысты, мультиплексорларды селекторлар немесе селектор-мультиплексорлар деп те атайды.

Мультиплексорлар мысал үшін МП І8088 МП-ң бір шығыстарына адрестер мен мәліметтерді жіберу үшін қолданылады, бұл микросхеманың шығыстарының жалпы санын азайтуға мүмкіндік береді; басқарудың микропроцессорлы жүйелерінде мультиплексорларды алшақ объектілерге бір байланыс линиясы бойынша ақпаратты тарату мүмкіндігі үшін орнатады.

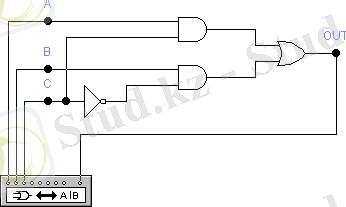

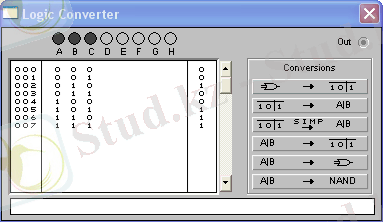

1-суретте НЕМЕСЕ, ЕМЕС және екі ЖӘНЕ элементтерінен тұратын екі каналды мультиплексордың сұлбасы көрсетілген. Логикалық түрлендіргіш көмегімен екі каналды мультиплексорды модельдеу нәтижесінен көрініп тұрғандай (2-сурет), оның шығыс сигналы булдік теңдеумен сипатталады OUT=BC’+AC, яғни В каналынан сигнал C=0 адрестік кірісінің шығысына өтеді, ал А каналынан - C=1, бұл мультиплексордың жұмыс істеу логикасына сәйкес келеді.

Демультиплексорлар мультиплексорларға функционалдығы жағынан қарама-қарсы. Олардың көмегімен сигналдар бір ақпараттық кірістен қажетті тізбектілік бойынша бірнеше шығыстарға үлестіріледі. Қажетті шығыс шинаны таңдау мультиплексордағы сияқты адрестік кірістердегі сәйкес кодаларды орнату арқылы жүзеге асырылады. Демультиплексордың m адрестік кірістері болғанда, 2 ^m дейін шығыстары болуы мүмкін. Демультиплексорларды DMX немесе DMS деп белгілейді. Егер шығыстар саны мен адрестік кірістердің арасында n=2^m қатынасы орындалса, ондай мұндай демультиплексор толық деп аталады. Егер n<2^m болса, онда демультиплексор толық емес деп аталады.

Демультиплексордың жұмыс істеу ұстанымын 3-суреттегі сұлба бойынша түсіндіруге болады. Мұндағы: Х - ақпараттық кіріс; А - адрестің кірісі; Y0, Y1 - шығыстар. Сұлба екі ЖӘНЕ элементтерін және бір ЕМЕС элементін қамтиды. A=0 болғанда ақпараттық кірістегі сигнал Y0 шығысына, ал A=1 болғанда - Y1 кірісіне.

Цифрлық компараторлар (ағылшын сөзінен compare - салыстыру) екілік немесе екілік-ондық кодада берілген бірдей разрядтылығы бар А, В сандарын салыстыру қызметін атқарады. Сұлбалық орындауға байланысты компараторлар А=B теңдігін немесе А<B, A>B теңсіздіктерін анықтайды. Салыстыру нәтижесі сәйкес шығыстарында логикалық сигнал түрінде көрсетіледі.

Цифрлық компараторлар керекті санды (сөзді) цифрлық кезектесу ретінде шығару үшін, сағаттық құрылғыларда уақытты белгілеу үшін, есептеу құрылғыларында шартты өтулерді орындау үшін және де адресті селекторларда қолданылады.

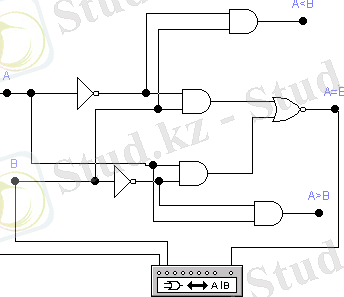

Бір разрядты компаратор сұлбасы (4-сурет) екі ЕМЕС, төрт ЖӘНЕ және бір НЕМЕСЕ-ЕМЕС элементтерінен тұрады.

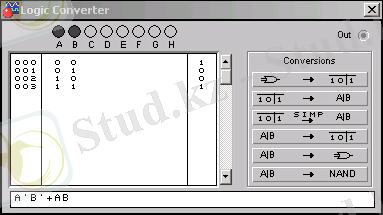

Компараторды зерттеу үшін оған логикалық түрлендіргіш қосылған. Оның OUT клеммасын компаратордың әр шығысына қосқанда, шындық кестесін және компаратордың жұмысының әр режимі үшін бульдық өрнек алуға болады. A=B жағдайы үшін модельдеу нәтижесі 5-суретте көрсетілген. Бұдан осы шартқа шығыстағы сигналдың екі комбинациясы сәйкес келеді: A=B=1немесе A=B=0. Бұл шартқа қосымша дисплейдегі бульдық өрнек те сәйкес келеді.

Жасалынған жұмыс нәтижелері
