КІРІСПЕ
Ғылыми – техникалық процестің өзекті бөлігі тауық шаруашылығындағы
технологиялық процестерді автоматтандыру.
Технологиялық процестерді автоматты жүйемен басқару, электр
жетектерін басқару станцияларын және жұмыс істеп жатқан жүйелер жаңадан
ойластырылған, жаңадан өндіріске ендірілген жүйелер сенімділігін арттыру
технологиялық тәртіпті күшейтеді. Бұл тауық еті мен жұмыртқаның өзіндік
құнын төмендетіп, кейбір учаскелерде еңбек шығынын төмендетеді.
Қазіргі заман тауық қораларында оншақты электр қозғалтқыштар, басқару
жүйелері әр уақыт жетілдіріліп, күрделеніп отырады. Қазіргі заманғы тауық
шаруашылығы өндірісінде жұмысшы технологиялық процестерді бақылап отыратын
қызметті оператор атқарады.
1992 жылы тауық шаруашылық өндірісі құрылды. Тауық фабрикасы мынадай
бағытта жұмыс істейді: бройлер етінің өндірісі, жұмыртқалағыш тауық еті
және жұмыртқасын өндіру.
Желдету арқылы микроклиматтық тауықтар жұмыртқаларының өсуін, жем
қолданудың шығынын азайтудың ең оңтайлы шарттарын жасады.
1 Дипломдық жобаның бекітілген тақырыбын дәлелдеу.
Бекітілген тақырып бойынша дәлелдеу жоба жасау үшін төмендегідей
жоспар құрамыз.
Жобаланатын объекті – Алматы обылысы, Талдықорған қаласы жанындағы
Когер ЛТД Ақ құс құс фабрикасы. Бұл тауық фермасы – броилер етін
өндіруге, сондай-ақ жұмыртқалағыш тауықтың балапандарын өсіруге және
халықты жұмыртқамен, тауық етімен қамтамсыз ету мақсатымен мамандандырылған
болуы керек. Тауық фермасында жұмыртқа өндіруге арналған 3 тауық қора, оның
екеуі жұмыртқалағыш тауықтарға арналған тауық қора. Біреуі инкубатория мен
балапандарға арналған қора. Осындай сұраныстарды қамтуда төмендегідей
сұрақтарды қарастырамыз:
– жұмыртқалағыш тауықтарды торланған батерияларда ұстау
технологиясы;
– жылыту және желдету жүйелерін есептеу;
– тауық қорасын жарықтандыру торабын есептеу;
– транспортерлардың электр жетегін таңдау;
– күштік және электр торабын жобалау;
– желдеткіш қондырғыларын басқаруды автоматтандыру;
– трансформаторлық қосалқы станцияның қуатын есептеп таңдай және әуе
желісінің сымының көлденең қимасын есептеу;
– еңбекті және қоршаған ортаны қорғау шараларын ойластыру:
– жобаның техника-экономикалық көрсеткіштерін есептеу.
Дипломдық жобада қаралатын арнайы сұрақ, тауық қорадағы микроклимат
жүйесін автоматтандыру, микроклимат көрсеткіштерін реттеу. Реттелген
микроклиматтың арқасында қорадағы бройлердің бір тәуліктік өсуі 3,5% -
пайызды құрайды. Ал электр энергиясын сатылап реттеумен салыстырғандағы
үнем – 15% пайызды құрайды. Нәтижесінде тауық қора микроклимат жүйесін
қамтамасыз ету үшін “Климат - 4” қондырғысын таңдап аламыз.
2 Өндірістің технологиясы және технологиялық жабдықтарды таңдау
[3,10]
Ақ құс тауық фермасы жыл сайын 10 млн. инкубатор жұмыртқасын 24,8
млн. диеталық жұмыртқа өндіреді.
Ақ құс тауық фермасы дәнді дақылдарды, жүгеріні, сояны өсіре
отырып, өзін сапалы жеммен қамтамасыз етеді. Шығарылатын өнімнің өзіндік
құны жемді өздері шығарғандықтан төмен.
Шығарылған өнімнің мөлшері мен құны тауық фермасының коммерция –лық
құпиясы болғандықтан дипломдық жобада коммерциялық өндірістік
көрсеткіштердің мәні тұспалдап алынды.
КБР-2 құрылғысының комплектісі реттелетін микроклиматты типті
құрылыстарда тұқымдық жұмыртқалағыш тауықтардың қораздармен бірге ұсталуына
арналған жан – жақты, механикаландырылған техонолгиялық процестерді іске
асыруға арналған.
Тауықтар бөлмесінде 6 төрт деңгейлі КБР-2 батареясы бар. Әр батареяда
74 тор. Әр торда 30 тауық және 3 қораз бар. Тауықтар берілген программаға
сәйкес реттелетін жасанды жарықта ұсталады.
Батарея торы екі – екі дөңгелекті бір қабатты. Әр батареяның
сыйымдылығы 2442 дана. Тор батареясының негізін биіктігі екі деңгейге
бөлінген, алдынғы – артқы белдемшелері, аралық қабырғалары бар металл
каркасты құрайды. Алдынғы белдемшеде мотор – редуктор орнатылатын орын бар.
Мотор редукторы бағыттайтын блоктар мен басқару қорабының басты механизмі.
Әр деңгейде артирленген әйнек, не жалпақ асбест цементті төсеніш бар.
Тауықтар мен қораздар торы қаркас бойына көлденең тор көздермен
әрбір 3 аралық тіректен кейін бөлу арқылы жасалынған.
Тауықты отырғызуға арналған есік ішке ашылатын, алынып – салынатын үш
есік батареяның сол жағынан, ал оң жағынан үш ұя алмалы – салмалы есігімен
оның қабырғасымен бірге орналасқан. Алдынғы есіктер аралығын 65 мм, оң жағы
еңіс торкөз сымының диаметрі 2мм, әр торы 25х50мм. Тор полиэтиленмен
жабылған. Бір жағынан еден торы жалғағыш белдемшелерде, екінші жағынан
ілгекпен аралық тіреулерге қабылған. Торларда бірнеше жұмыртқаны топтап
жинауына арналған металл ұялар торкөздер жай қабылған, не тіреулерге
бекітілген. КБР-2 торларының мөлшері 700х400х4500.
Батарея клеткаларында тамақтандыру, суғару, жұмыртқаны жинау, дәретін
тазалау механикаландырылған.
Тауықтар рацион бойынша құрғақ көпқұамды жемдермен ЗСК-10
тасымалдағышымен жем қоймасынан жеткізіліп жемделеді. Жем бункерінен тауық
бөлмесіне ТУУ-2 әмбебап унифицирленген жеткізгіш арқылы батарея бункерлері
толтырылады. Батареяның сол жағында орналасқан тізбекті жем бөлгіштері
жемді жем салғыштарға береді.
Ауыз тәрізді сөрелер арқылы суарылады. Жұмыртқалар ұялы
желдеткіштерден және жинағыш үстелдерден жиналып алынады.
Батареялардың оң жағында ұялар жалпақ күкіртті болаттан жасалын -ған.
Ұяның аузына қарама – қарсы бетке жұмыртқа домалап келетін саңылау бар.
Тауықтың шағын өнімділігінде 3000 жұмыртқасағатына жұмыртқа жинағыштың
жеткілікті істерін қамтамасыз етеді. Ұядағы жұмыртқалар механизмінде
жеткізгіш жұмыртқа жинағыш жолағына домалап жинағыш үстелдерге ауысады.
Үстел батареяның алдында орналасқан, ал тауықшы орам -ның ұяшаларына қолмен
салады.
Батареяның ортаңғы, артқы қабырғасында орналасқан өзектерге тауықтың
көңі пышақтармен қырылып тасталады. ТСИ-3.ОБ жеткізгіштеріне көң салынып
ГЛТС-ИМ 285А жеткізгіш арбаларымен қиқоймасына шығарылады.
3 Электр қондырғыларды таңдау, күштік және жарықтандыру торабтарын
жобалау
3.1 Жарықтандырғыш қондырғыларын есептеу [1,4]
3.1.1 Жарықтехникалық бөлім
Жарықтандыру түрі мен жобасын таңдау.
1. Нормативтік жарықтандыру мен қор коэффициентін анықтау.
2. Жарық көзі мен шырақтарды таңдау.
3. Шырақтарды орналастыру есебі.
4. Жарық көзінің жарық ағынын, электр қуатын есептеу.
5. Бөлменің жарықтандырылуын тексеру.
1 – 2 зона есебі.
Берілгені: S=1627,7м2 – ауданы; ені – ұзындығы –
ғимараттың биіктігі –
Жарық түрі мен жүйесін таңдау.
Жарықтандыру жүйесінің 2 түрі бар: жалпы және аралас.
Құрылғылар орналасуына байланыссыз бөлменің бар ауданы жарықтандырылуы
– жалпы жарықтандырылу.
Жарықтандыру түрлері:
Келесі түрлері бар: жұмысшы, апаттық, эвакуацияға керекті, кезекті (не
болмаса сақтық).
1. Жұмысшы жарықтандыру түрі – негізгі жарықтандыру. Ол бар
бөлмелерге жарамды, керекті барлық жұмыс беттерін жарықтандыруға керек.
2. Біркелкі жарықтандыру жүйесі.
3. Жарық көзі – НСП-11 шырағы, қыздыру компасымен.
4. Жарықтандыру нормасы – 20 те.
5. Құрылғы биіктігін құрылыс профипі (төбесіз екі қиғаш бетті
жабылым) екенін ескере отырып жарық тізбегін тросс арқылы жүргізу әдісін
таңдап аламыз. Тростың ілінуі биіктігі – 6м.
Шырақтарды орнату биіктігін анықтаймыз.
Мұндағы. Н – трос іліну биіктігі,
hш – іліну шырақтың биіктігі салбырап тұрғандағы; hш =
(0,3...05)
hрn – жұмыс бетінің биіктігі hрn = (0)
6. Төртбұрышты бөлменің бұрыштарын шырақтарды орналастырамыз, себебі
бөлменің ұзындығы енінен анағұрлым көп “” жағынан шырақтар арасындағы
ара – қашықтық мына формуламен есептеледі:
Мұндағы, LB – шырақтар аралығы, м;
hр – биіктігі, м;
– мөлшерлі алғандағы шырақтардың тиімді
аралығы
Ені бойынша “a” жағынан:
7. Бөлмедегі шырақтар саны. Егер шеткі шырақпен қабырға аралығын екі
шырақ аралығының жартысына тең десек қатардағы шырақ саны мынау:
(дана), ал қабар саны N=8
Барлық шырақтар саны
Мұндағы, Na – қатардағы шырақтар саны;
N– Қатар саны;
Жарық ағынның пайдалану коэффициенті әдісімен лампа қуатын
анықтаймыз. Негізгі формула
Мұндағы, Fn – лампаның жарық ағыны, лм;
En – нормативтік жарықтандыру, ак,
S – жарықтандырудың біркелкі еместік
коэффициенті;
Z – қор коэффициенті;
N – жарық ағынын пайдалану коэффициенті,
шамның типіне байланысты, тағы да төбеден,
қабырғадан, еденнен жарықтың шағылысу коэффициенті (Sпот, Sст , Sрп) және
бөлме индексі і-дің де қатысы бар.
Бөлме индексін келесі формулада:
Мұндағы, S – бөлме ауданы, м2;
hр – есептік биіктігі, м;
а,в – бөлменің ені мен ұзындығы, м;
Лампаның жарық ағыны, Fл:
Тауық қорасындағы шамдар пайдалану жағдайын ескере отырып, жарық
ағынының қорын 60% есебінен алу керек.
Қоршаған орта жағдайын, өндіріс технологиясын ескере отырып ең жақын
жарық ағынды стандартты ПБР40-1, қуаты
Лампасын таңдап аламыз. Бұл жағдайда кестелер мен есептеліп алынған мәндер
+20% –10% аралығында болу керек.
Белгіленген қуат Руст-ты мына формула бойынша есептейміз:
Мұндағы, РН – ламаа қуаты, Вт, N – бөлмедегі шам саны
Меншікті қуат
Мұндағы, Руст – белгіленген қуат Вт;
S – бөлме ауданы, м2;
Тексеру ретінде жалпылай біркелкі болмаса жабық бөлмелердің белгілі
жерлерімен не болмаса ашық алаңдарды жарықтандырғанда есептеудің нүктелік
әдісі қолданылады.
Жұмыс бетінің белгілі нүктесіне түсетін жарықты жарықтандыруға тексеру
ретінде есеп жүргізгенде келесі формула қолданылады:
Мұндағы, Fn – лампаның жарық ағыны, пм;
– қосымша жарық коэффициенті ()
жақын шамдардың бақылау нүктесіндегі
жалпы шартты
жарық,
R3 – қор коэффициенті.
Әр жақын шамның шартты жарығын анықтау үшін ( ) –ді бөлме
жобасында шамдардың орналасу реті бейнеленеді. Жарық аз түсетін бақылау
нүктесін белгілеп алып сол нүктеге ең жақын шам аралығы d-ны анықтап алады.
Әр шамнан түсетін жарық сәулесінің tg бұрышын А нүктесіне түсетінін
анықтаймыз:
Түсу бұрышы
НСПН типті шамның кеңістікте жарық таралуының қисығын келесі формула
анықтайды:
Әр шамнан түсетін шартты жарықты
Мұндағы, – жарық нүктесіне түсетін жарықты анықтаймыз:
3.1.2 Электротехникалық бөлім [9,10]
Жобаның электротехникалық тарауына мыналар кіреді:
1. Жарық қалқанның орнын таңдау, қорек әдісін таңдау. Оператор
бөлмесінің қабырғасының 1,5 м биіктігінде Що-1 сериясы Ру-8501 жарық
қалқанын орнатады.
2. Электржарығы сымның орналастыру әдісі, сым маркасын таңдауы АВВТ
кабелі арқылы іске асады. Ол ашық түрде бекітілген, троста және еденде
қимасы попиэтилен құбырларында болып келесі болады.
3. Жарық құрылғыларының есепті қуатын анықтау. Топтық линиялар есебін
жүргізгенде бәрі бір қалыпты жанады деп есептегенде
3.1.3 Сымдар қимасын есептеу.
Бірінші топ сымдар қимасының есебі.
Кернеу жоғалуының ең аз мөлшеріне сәйкес ең аз қиманы сымдар есебін
шығарамыз. Таңдап алынған қима қыздыруға төзімді, механикалық мықты болуы
тиіс.
Кернеу жоғалуына сәйкес қиманы есептеу.
Мұндағы, – моменттер қосындысының күші, кВт*м;
– кернеудің жоғалуы шегі ПУЭ% бойынша
;
С – тізбекке және коэффициенті.
Механикалық мықты болатын сым қимасы S=4 мм2 .
Егер күш біркелкі болатын сым қимасы барлық шамдар біркелкі және
өзара біркелкі аралықта десек қосынды моменттік күш түсу нүктесіне ұзындық
арқылы есептейміз.
Мұндағы, e0 – ортадан бірінші шамаға дейінгі аралық;
n – біркелкі қуатты шамдар саны,
e – шамдар аралығы;
Механикалық мықтылықты тексеру сымның қимасының формуласы.
3.1.4 Қызуға тексеру.
Таңдалған сымдар
Мұндағы, РРТ – бірфазалы топтың пиниспеарға түсетін күшті ПРА
газорезродты лампалардын жоғалатын қуатты
ескере
есептеледі, Вт;
– фаза кернеуі;
– бір фазалы топтың есепті тогі
Тарауларда қуаттың жоғалуы
Шын мәніндегі жоғалулар шекті жоғалулардан төмен
есептік нүктелері мына формуламен анықталады.
3.2 Күштік электр жабдықтарды таңдау [9,10]
3.2.1 Көң тазалау транспортердің электр жетегін таңдау
Берілгені:
N=14320 бас –тауықтар саны;
Lгһ=132 – көлденең транспортер ұзындығы;
Z=4 – тәулігіне жиналу саны;
Vг = 0,14 мс көлденең транспортердің қозғалу жылдамдығы;
tш = 0,46 – қырыштар адымы;
Zц.к. = 0,5 – көң жинайтын шынжырлы транспортердің үйкеліс
коэффициенті
Fц.к.= 0,3 – бір өзеншенің жеткізгіштегі үйкеліс коэффициенті;
Fп.к.=0,96-көңнің еденге, қабырғаларға ажыздағы үйкеліс коэффициенті;
Fп.ж.=0,963- көңнің еденге, қабырғаға өзекшедегі үйкеліс коэффициенті;
Рзак =154 – көңнің кедергісі әр қырышта қырғышымен қабырғасы
арасындағы өзекше;
ml=8 кг – қырғыш тізбекті әр 1м түсетін салмағы.
Көңнің бүйір қырларына түсіретін қысымы салмағымыз жартысына тең деп
аламыз. Бір жинағанда 1,05-толық айналым жасалады.
3.2.2 Көлденең транспортердің электрқозғалтқышын таңдау.
Көлденең транспортердың залына жиналу кезінде күш біркелкі түспейді.
Жинау басталғанда кедергі моменті максималды, қозғалғанда қақ
азайғандықтан жинаудың соңында кедергі бас жүріске тең.
Жеткізгіштің бос жүріс кезіндегі күшін көрейік:
Жеткізгіштің күшпен істегенде қосымша күшті анықтаймыз
Мұндағы, mн.Т – көңнің уыздағы салмағы, бір жиналғанда бас
бір транспорторға тән тауық саны; кг–бір тауықта болатын көн салмағы;
кг.
Бүйір қырларына көңнің үйкелісі;
Мұндағы, – 0,5۰9,81۰ – бүйір қабырғаларға көңнің қысымы.
Жеткізілетін күшпен істегендегі барлық максималды күші
Залдағы көң түскен сайын күш азаюға байланысты сызықтық заңы бойынша
кедергі моменті өзгереді.
Қозғалтқыштың бойындағы кедергі моменті бос жүріс кезінде.
Мұндағы,–берілген айналу жылдамдығының балдық бұрыш жылдамдығы.
,
– беромендегі ПӘК-і; – редуктор ПӘК-і; – ременді
беріліс ПӘК-і.
Жеткізгіш максималды істегенде кедергі моменті.
Жеткізгіш жұмысын тізбек жылдамдығы 1,05 толық айналымы бір жинаудағы
анықтаймыз.
Желдеткішке күш түсудің бір жиналымдағы диаграммасы суретте
көрсетілген. Технологияға сәйкес жеткізгіш тәулігіне төрт рет қосады
ұзақтылықпен және
Қозғалтқыштың жұмыс режимі қысқа мерзімді айналмалы кернеуде жұмыс
істейді.

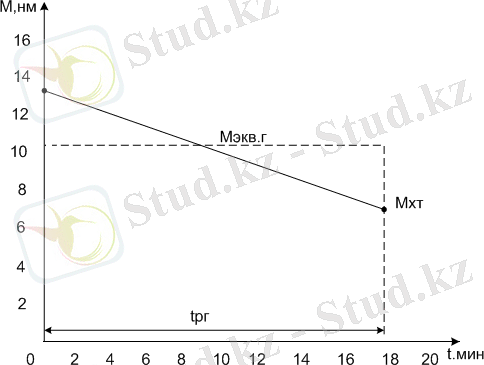

3.1 сурет. Іске қосу периодын ескерусіз көлденең транспортер
қозғалтқышының диаграммасы.
Қозғалтқыштың іске қосылуы үшін бірнеше айналым керек редуктордағы
саңылауларды табу үшін және бөлімдердің керілуін қамтамасыз ету керек.
Қозғалтқыш механикалық характеристиканың жұмыс бөлігіне көшу керек, және
максималды күшпен жұмыс істеуі керек.
Сонымен, қозғалтқышты іске қосу бос жүрісте болады, іске қосылуы үшін
арнайы шарттар керек жоқ. Алдын ала қозғағыш қуатын қысқа мерзімді күш
түсуіне ыңғайлаймыз.
Эквивалентті моментті және көңді бір жинағандағы қуатты қозғағышты
іске қосу шарттарынсыз анықтаймыз.
мұндағы,
Алдын ала 4А90L4СУ1 типті қозғалтқышты таңдаймыз ауылшаруашылығы үшін
және тұрақты қызу уақыты Тн=35мин.
Жылу қатты күш түсуін коэффициентін анықтаймыз:
Механикалық артық күш коэффициентін:
мұндағы – жылулық коэффициенті,
Қозғалтқыш қуаты
және режим уақытына қарай қозғалтқыш 4А80А4СУ1 типін
ауылшаруашылық мақсаты үшін таңдаймыз.
Таңдалған қозғалтқыштың артық нүкте шығуын тексереміз.
Қозғалыстың максималды моментін
Мұндағы,
Мұндағы, – қозғалтқыштың номиналды жылдамдығы.
4А80А4СУ1 қозғалтқыш типі көлденең транспортердың жұмыс шартын
қанағаттандыру керек.
4А71В4СУ1 маркалы көлбеу транспортердың қозғалтқышын таңдаймыз.
3.2.3 Жүргізіп – қорғау аппаратурасын таңдау.
Көлденең жеткізгіш қозғалтқышы реберсибті емес ПМЕ-122
магнитті іске қосқышты таңдаймыз, ТРН-10 типті жылу релесінің қорғанылған
орындалуы бар, кернеу 380В. номиналды тогын және қозғалтқышын және ең
үлкен қуаты 10кВт. Жылу ажыратқыштың номиналды тогы
Сондықтан, қыздыру элементінің жылу релесін таңдаймыз. Көлбеу
өткізгіштің қозғалтқышы және қозғалтқыш қуатының үлкен мәні 1,1
кВт, себебі, ;
Жылу релесінің қыздыру элементі .
Автоматты өндіргішті таңдаймыз.
Электрқозғалтқыштың жалпы жұмыс тогы:
Мұндағы, –көлденең және түспелі жеткізгіштің қозғалтқышқа
байланысты экбибалентті тогы.
Мұндағы, және – ПӘК және көлденең, құламалы жеткізгіштің
қозғалтқышының қуат коэффициенті.
аламыз.
Мұндағы, – көлденең жеткізгіш қозғалтқышының жіберу тогы.
Мұндағы, көлденең жеткізгішті қысқа тұйықталу қозғалтқыш
тогына қосқандағы токтын ең аз шамасы.
бойынша автоматты ажыратқышты қабылдаймыз ВА-16-25-1И, номиналды
токпен
қозғалтқыштың іске қосу бойынша өтеді.
3.3 Күштік электр торабын жобалау [2,16,18]
1. ПУЭ1-2-17 бойынша тауық қорасындағы электр қозғалтқыштар электрмен
қамтамасыз етудің сенімділігі дәрежесі бойынша тұтынушылардың 1
категориясына жатады.
2. Тауық қорасының электрмен қамтамасыз етілуі ферманың кернеу
линиясы 0,38 кВ. –ты трансформатор подстанциясында жүзеге асады.
3. Тауық қорасының электр қозғалтқышының белгіленген электр күші
қуатын былай анықтаймыз.
Мұндағы, Py – белгіленген қат, кВт
– і электр қабылдағышының номиналды қуаты кВт
4. Тауық қорасының электр қозғалтқыштарының электр күшінің қуатын
келесі қатынастан анықтаймыз:
Мұндағы, – электр қабылдағышының қуаты кВт;
– әр қабылдағыштың белгіленген қуаты бұл максималды күш
тудыратын және мүмкін болатын түсетін күште 0,5 с, кВт үшін,
R3– белсенді қуат бойынша электр қабылдағышқа күш түсу
коэффициенті;
– электр қабылдағышының ПӘК-і;
– әр электр қабылдағышының m белгіленген қуаты бұлар
максмалды күшпен жұмыс істейді 0,5 с кВт;
t – әр электр қабылдағышының тоқтаусыз жұмысының ұзақтығы бұл
жарты сағаттық максималды қуат күші с(t0.5c) кезінде
Барлық желдеткіштердің электр қабылдағыштарының максималды күш
түсуіне ықпалын тигізеді R3=0,6
Берілгендері:
1. А100L6П
2. А02-02-864УЗ
5. Электр қабылдағыштарды екі таратушы қондырғылардың арасына былай
орналастырамыз
1.ЩС-1 Электр қабылдағыштар – 1,2,3,4,5,6,7,8,9,17,18;
2.ЩС-2 Электр қабылдағыштар – 10,11,12,13,14,15,16,19,20,21.
а) ЩС-1 және ЩС-2 электр қабылдағыштарының орнын белгіленген
қуатты анықтаймыз
б) ЩС-1 және ЩС-2 –нің есептік күшін анықтаймыз
б) ЩС-1 және ЩС-2 –нің есептік тогын анықтаймыз
6. Күшті тізбекті орындау үшін АВРГ маркалы кабелді таңдаймыз, ол
қысқыш темірлермен бекіген, ал АПВ сымы болат құбырлар ішімен жүргізілген.
7. Ажыратқыштар, қалқандар, магнитті іске қосқыштар еденнен 1,7
биіктікте орнатылады.
8. ЩС-1-ден қабылдатқышқа дейінгі тарамдар ұзындығын анықтайды.
8.1 №1,№2 электр қабылдағыштарына ұзындығы 16м топтық линия.
а) Электр қозғалтқышқа тарам – 8м
б) Перделі жылтуға – 6м
8.2 В4 топтық линия жүйесіне ұзындығы:
а) №3 электр қабылдағышына дейінгі –25м;
б) №3 электр қабылдағышынан №10 электр қабылдағышына дейін –60м
в) №10 электр қабылдағышынан №11 электр қабылдағышына дейін –10м
топтық линиядан электр қабылдағыштарға №3,10,11-3м ден.
8.3 Желдеткіш жүйеге В3 және В2 (электр қабылдағыштар №4,6,8) топтық
линия ұзындығы:
а) №11 электр қабылдағышына дейін –20м;
б) №6 электр қабылдағышынан дейін –25м;
в) №8 электр қабылдағышынан дейін –25м;
Топтық линиядан №4,6,8 -ші электр қабылдағыштарға дейін 6м.
9. Бірінші топтың есептік сұлбасын құрайтын ЩС-1
3.2 сурет. ЩС-1қалқанынан қоректенетін электр жабдықтары.
9.1 Топтық линиядағы жұмыс тогын анықтаймыз:
9.2 Топтық линияны қорғау үшін А3100 сериясының автоматын келесі
шартпен анықтаймыз:
Мұндағы, – автоматты номиналды кернеуі және электр құрылғының
кернеуі; – автоматтың және электр құрылғының номиналды тогы; -
автоматтың жылу ажыратқышының номиналды тогы; және – электр
қозғалтқыштың іске қосу тогы мен электромагнитті ажыратқыштың тогының
шашырауын ескеретін сенімділік коэффициенті (АП-50, АЕ-2000 және А3700
автоматтары үшін ); – автоматтың өшетін шекті тогы; –
автомат орнатылған жердегі максималды токтың қысқа тұйықталуы.
Осы жағдайда жылу ажыратқыш АЕ2000 автоматын таңдаймыз.
9.3 Шекті қыздыру бойынша топтық линияның сымдарының қимасын
анықтаймыз.
Барлық маркалы өткізгіштер үшін ажыратқыш автоматтармен қорғалған
жағдайда топқа кері қатынасты сипаттамасы болғанда
Мұндағы, – токта кері қатынасты сипатты болғанда іске қосылатын
ажыратқыш тогы,
9.4 Шекті кернеу жоғалтуда топтық линиядағы сымдар қимасын
анықтаймыз.
Мұндағы, Р – учаскедегі қуат, кВт;
е – учаске ұзындығы, м;
с – тізбектің кернеуге, фаза санына
материалына байланысты сымның
тұрақты коэффициенті с=46;
Uком% – кернеуд34 шект3 жо5алуы Uком% =2.5%
Стандартты жақын мына F=4мм2 шешіледі сым қимасын F=6мм2 деп аламыз,
себебі F=4мм2 шекті қыздыру үшін аз.
Топтық линияны орындау үшін АВРГ 1 кабелін аламыз электр
қозғалтқыштың тарамы үшін АПВ3 болат турбадағы сымды заслонканы
қыздыру үшін АВРГ кабелі 1
9.5 Желдеткіш тарту жүйесінің электр қозғалтқышын басқару үшін ПМЕ
сериясының басқару кнопкасын таңдаймыз.
Магнитті іске қосқыштарды кернеу бойынша
ток бойынша () қыздыру релесінің тогы () бойынша таңдап
электор қозғалтқыштың номиналды тогына жұмысының құрылысын сәйкестіреді.
Осы шарт бойынша ПМЕ-122 магнитті іске қосқышты мынадай шартты
аламыз:
Реле құрылысының тогын реттеу бұранда мен реттегіштік бұрау арқылы
іске асады. Реттегіштің (минус) 5 бөлімі солға, 5 бөлімі оңға (плюс)
шкаланың ноль белгісінен. Әр бөлігі жылу элементінің номиналды тогының 5%
сәйкес.
Реттегішті сол жақтағы үшінші бөлікке орналастырамыз.
Өндірісте басқару кнопкаларын орындалуымен, түрімен, формасымен,
түсімен, итергіштерімен байланыс тізбектерінің санымен ерекшеленеді.
КУ-123-12М “Іске қосу” және “Тоқта” шрифті жазулы басқару кнопкасын
таңдаймыз.
Сымдар қимасын есептеу және таңдау, басқа топтың линиялардың іске
қосу, қорғаныс аппаратурасының, тарамдарының есептері жоғарыда
көрсетілгендей, қорытындылары есеп кестесінде көрсетілген.
9.6 Тарату құрылғысын таңдайық. Тарату құрылғысын кернеуі, түрі,
қоршаған орта әсерімен қорғанылуы автоматтардың саны мен типі және топтың
сақтандырғышына байланысты таңдалады. , автоматтар типі:
А3163 автоматтарымен ПР9232-309 тарату пунктін алайық.
кіріспе А3134 автоматы орнатылған.
10. ЩС-2 электр тұтынушылары үшін іске қосу қорғаныс аппаратурасын
жоғарыда көретілгендей, қорытындысы кестеде көрсетілген.
11. 14320 тауықты тауық қорасының ток тізбегінің есептік кестесін
жоғарыда есептік көрсеткіштерді қолданып жасаймыз.
12. Тауық қорасының электр құралының ток күші өзгешелігін пайдалана
отырып кесте құрамыз.
Электр қабылдағыштардың техникалық сипаттамасы.
Кесте-1
№ Ном. Ном.
План Типі куат, ток Құрылғылар атауы.
бша кВт А
1 D100L6П 1,1 3,2 Вентжүйесі В8
2 D100L6П 1,1 3,2 Вентжүйесі В7
3 D100L6П 1,1 3,2 Вентжүйесі В6
4 D100L6П 1,1 3,2 Вентжүйесі В5
5 D100L6П 1,1 3,2 Вентжүйесі В4
6 D100L6П 1,1 3,2 Вентжүйесі В3
7 D100L6П 1,1 3,2 Вентжүйесі В2
8 D100L6П 1,1 3,2 Вентжүйесі В1
9 D100L6П 1,1 3,2 Вентжүйесі В9
10 D100L6П 1,1 3,2 Вентжүйесі В10
11 D100L6П 1,1 3,2 Вентжүйесі В11
12 D100L6П 1,1 3,2 Вентжүйесі В12
13 D100L6П 1,1 3,2 Вентжүйесі В13
14 D100L6П 1,1 3,2 Вентжүйесі В14
15 D100L6П 1,1 3,2 Вентжүйесі В15
16 D100L6П 1,1 3,2 Вентжүйесі В16
17 А02-62-864УЗ 4,6 12,6 Құйынды жүйе П1
18 А02-62-864УЗ 4,6 12,6 Құйынды жүйе П2
19 А02-62-864УЗ 3,0 55,5 Жылжымалы компрессор ПСК-35
20 А02-62-864УЗ 0,6+0,6 3,2 Торды құбырлар ЭБ5
21 А02-62-864УЗ 0,6+0,6 3,2 Торды құбырлар ЭБ5
3.4 Электрлік жүктемелерді есептеу және коректену көзін таңдау
3.4.1 Трансформатор подстанциясын таңдау және сыртқы электртізбектер есебі
[2,16,18]
Ауылшаруашылық электрэнергиясында статикалық әдістер қолдану кең
таралған, бұл ток күші мөлшерін анықтағанда қолайлы. Көпжылдық зерттеулер
негізінде мүмкін болатын негізгі сипаттамалар анықталған, солардың
көмегімен линиялардың электр күшін есептейді, подстанцияларда тұтынушы
санының кез-келген мөлшерін жоғарғыдағы әдіспен анықтайды. Сол мақсатпен
математикалық қосындылардан күтілетін теорема және дисперсия пайдаланылады.
Активті және реактивті, күндізгі және кешкі учаскедегі 0,38...110кВ
линияларындағы есепті күш, соларға сәйкес подстанциялар линияларындағы
0,38 ... 110кВ тізбектердің жобасын қарастырғанда, 10кВ аудандық электр
тізбектердің сұлбаларын дамыту (АЭС), 35 ... 110 кВ тізбектердің болашақта
даму сұлбаларын қарастырғанда мына формула анықтайды:
Мұнда, Pi және Qi – күндізгі және кешкі күштердің тұтынушы
кірісіндегі орта мәні (математикалық мәні) I – линия учаскесінде, і –
линиялар подстанциясында, кВт, КВ Ар;
, – сәйкес күштің орта квадратының ауытқуы кВт, КВ Ар;
– есептің сенімділік коэффициенті (қамтамасыз ету) 0,975
мүмкіндігінде
Электр күштердін бұл әдіспен есептеу үшін, ферманың тұтынушыларының
мүмкін сипаттарын анықтаймыз.
3.3-сурет. Ақ құс құс фабрикасының бас планы.
Күш түсудің мүмкін сипаттамасы
2 кесте
ШрифтБелгіЕң Күндізгі максимум Кешкі максимум Мезгіл
номерленгеүлке коэффициегті
№ і н н
№ қуат қоға
П Құрылыс аты Рбел,лтқы
П кВт ш
қуат
ы
кВт
Активті
күш түсу
00 Cx 01 19 + 10
01 П1 (х→П1) 41 20 П2 (х→П2) 42
02 П2 (х→П2) 42 21 ИПО (П→Х0) 60
03 П3 (х→П3) 43 22 1 01
04 СП 50 23 – 11
05 ИП3 (П→Х3) 63 24 FL0 51
06 ИПa (П→Хa) 6- 25 04 04
07 + 10 26 ИР1 (П→Х1) 61
08 П3 (х→П3) 43 27 ИП3 (П→Х3) 63
09 ИПa (П→Хa) 6- 28 – – – – 13
10 ИПb (П→Хb) 6L 29 ИР1 (Х→П1) 41
11 * 12 30 ИП2 (П→Х2) 62
12 ИП1 (П→Х1) 61 31 ИП3 (П→Х3) 63
13 + 10 32 – – – – 13
14 П1 (Х→П1) 41 33 П1 (Х→П2) 42
15 ИПa (П→Хa) 6- 34 ИП1 (П→Х1) 61
16 ИПс (П→Хс) 6c 35 СП 50 ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Бет
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... ... ... ... ... ... ...6
1 Дипломдық жобаның тақырыбын
дәлелдеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..7
2 Өндірістің технологиясы және технологиялық жабдықтарды
таңдау ... ... ... ...8
3 Электр қондырғыларды таңдау, күштік және жарықтандыру тораптарын
жобалау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... ... ... ... ...10
3.1 Жарықтандырғыш қондырғыларын
есептеу ... ... ... ... ... ... ... ... ... ... . ... ... ...10
3.1.1 Жарық техникалық
бөлім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ..
... ... 10
3.1.2 Электротехникалық
бөлім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ..
... ...14
3.1.3 Сымдар қимасын
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... 14
3.1.4 Қызуға
тексеру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... .15
3.2 Күштік электр жабдықтарды
таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... .16
3.2.1 Көң тазалау транспортердің электр жетегін
таңдау ... ... ... ... ... ... ... . ... ... 16
3.2.2 Көлденең транспортердың электр қозғалтқышын
таңдау ... ... ... ... ... ... ... 1 6
3.2.3 Жүргізіп - қорғау аппаратрасын
таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... 20
3.3 Күштік электр торабын
жобалау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
..21
3.4 Электр жүктемелерді есептеу және қоректендіру көзін
таңдау ... ... ... ... ... 28
3.4.1 Қосалқы трансформаторды таңдау және сыртқы электрлік тізбектерді
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... ... ... ... ... ... 28
4 Тауық қорадағы микроклимат жүйесін
автоматтандыру ... ... ... ... ... . ... ... ... .39
4.1 Жылыту жүйесін
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ..39
4.2 Желдету жүйесін
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ..42
4.2.1 Ауа алмасуды
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... .42
4.3 Микроклимат жүйесін
автоматтандыру ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ...45
5 Құс қорасында жарықтандыру режимін микропроцессорлық жүйемен
басқару ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... ... ... ... ... ... 49
6 Еңбекті қорғау және техникалық қауіпсіздік,
экология ... ... ... ... ... ... ... ... ... 52
7 Жобаның техника – экономикалық
көрсеткіштері ... ... ... ... ... .. ... ... ... ... ... ..59
Қортынды ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... ... ... ...63
Әдебиеттер
тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... 64
КІРІСПЕ
Ғылыми – техникалық процестің өзекті бөлігі тауық шаруашылығындағы
технологиялық процестерді автоматтандыру.
Технологиялық процестерді автоматты жүйемен басқару, электр
жетектерін басқару станцияларын және жұмыс істеп жатқан жүйелер жаңадан
ойластырылған, жаңадан өндіріске ендірілген жүйелер сенімділігін арттыру
технологиялық тәртіпті күшейтеді. Бұл тауық еті мен жұмыртқаның өзіндік
құнын төмендетіп, кейбір учаскелерде еңбек шығынын төмендетеді.
Қазіргі заман тауық қораларында оншақты электр қозғалтқыштар, басқару
жүйелері әр уақыт жетілдіріліп, күрделеніп отырады. Қазіргі заманғы тауық
шаруашылығы өндірісінде жұмысшы технологиялық процестерді бақылап отыратын
қызметті оператор атқарады.
1992 жылы тауық шаруашылық өндірісі құрылды. Тауық фабрикасы мынадай
бағытта жұмыс істейді: бройлер етінің өндірісі, жұмыртқалағыш тауық еті
және жұмыртқасын өндіру.
Желдету арқылы микроклиматтық тауықтар жұмыртқаларының өсуін, жем
қолданудың шығынын азайтудың ең оңтайлы шарттарын жасады.
1 Дипломдық жобаның бекітілген тақырыбын дәлелдеу.
Бекітілген тақырып бойынша дәлелдеу жоба жасау үшін төмендегідей
жоспар құрамыз.
Жобаланатын объекті – Алматы обылысы, Талдықорған қаласы жанындағы
Когер ЛТД Ақ құс құс фабрикасы. Бұл тауық фермасы – броилер етін
өндіруге, сондай-ақ жұмыртқалағыш тауықтың балапандарын өсіруге және
халықты жұмыртқамен, тауық етімен қамтамсыз ету мақсатымен мамандандырылған
болуы керек. Тауық фермасында жұмыртқа өндіруге арналған 3 тауық қора, оның
екеуі жұмыртқалағыш тауықтарға арналған тауық қора. Біреуі инкубатория мен
балапандарға арналған қора. Осындай сұраныстарды қамтуда төмендегідей
сұрақтарды қарастырамыз:
– жұмыртқалағыш тауықтарды торланған батерияларда ұстау
технологиясы;
– жылыту және желдету жүйелерін есептеу;
– тауық қорасын жарықтандыру торабын есептеу;
– транспортерлардың электр жетегін таңдау;
– күштік және электр торабын жобалау;
– желдеткіш қондырғыларын басқаруды автоматтандыру;
– трансформаторлық қосалқы станцияның қуатын есептеп таңдай және әуе
желісінің сымының көлденең қимасын есептеу;
– еңбекті және қоршаған ортаны қорғау шараларын ойластыру:
– жобаның техника-экономикалық көрсеткіштерін есептеу.
Дипломдық жобада қаралатын арнайы сұрақ, тауық қорадағы микроклимат
жүйесін автоматтандыру, микроклимат көрсеткіштерін реттеу. Реттелген
микроклиматтың арқасында қорадағы бройлердің бір тәуліктік өсуі 3,5% -
пайызды құрайды. Ал электр энергиясын сатылап реттеумен салыстырғандағы
үнем – 15% пайызды құрайды. Нәтижесінде тауық қора микроклимат жүйесін
қамтамасыз ету үшін “Климат - 4” қондырғысын таңдап аламыз.
2 Өндірістің технологиясы және технологиялық жабдықтарды таңдау
[3,10]
Ақ құс тауық фермасы жыл сайын 10 млн. инкубатор жұмыртқасын 24,8
млн. диеталық жұмыртқа өндіреді.
Ақ құс тауық фермасы дәнді дақылдарды, жүгеріні, сояны өсіре
отырып, өзін сапалы жеммен қамтамасыз етеді. Шығарылатын өнімнің өзіндік
құны жемді өздері шығарғандықтан төмен.
Шығарылған өнімнің мөлшері мен құны тауық фермасының коммерция –лық
құпиясы болғандықтан дипломдық жобада коммерциялық өндірістік
көрсеткіштердің мәні тұспалдап алынды.
КБР-2 құрылғысының комплектісі реттелетін микроклиматты типті
құрылыстарда тұқымдық жұмыртқалағыш тауықтардың қораздармен бірге ұсталуына
арналған жан – жақты, механикаландырылған техонолгиялық процестерді іске
асыруға арналған.
Тауықтар бөлмесінде 6 төрт деңгейлі КБР-2 батареясы бар. Әр батареяда
74 тор. Әр торда 30 тауық және 3 қораз бар. Тауықтар берілген программаға
сәйкес реттелетін жасанды жарықта ұсталады.
Батарея торы екі – екі дөңгелекті бір қабатты. Әр батареяның
сыйымдылығы 2442 дана. Тор батареясының негізін биіктігі екі деңгейге
бөлінген, алдынғы – артқы белдемшелері, аралық қабырғалары бар металл
каркасты құрайды. Алдынғы белдемшеде мотор – редуктор орнатылатын орын бар.
Мотор редукторы бағыттайтын блоктар мен басқару қорабының басты механизмі.
Әр деңгейде артирленген әйнек, не жалпақ асбест цементті төсеніш бар.
Тауықтар мен қораздар торы қаркас бойына көлденең тор көздермен
әрбір 3 аралық тіректен кейін бөлу арқылы жасалынған.
Тауықты отырғызуға арналған есік ішке ашылатын, алынып – салынатын үш
есік батареяның сол жағынан, ал оң жағынан үш ұя алмалы – салмалы есігімен
оның қабырғасымен бірге орналасқан. Алдынғы есіктер аралығын 65 мм, оң жағы
еңіс торкөз сымының диаметрі 2мм, әр торы 25х50мм. Тор полиэтиленмен
жабылған. Бір жағынан еден торы жалғағыш белдемшелерде, екінші жағынан
ілгекпен аралық тіреулерге қабылған. Торларда бірнеше жұмыртқаны топтап
жинауына арналған металл ұялар торкөздер жай қабылған, не тіреулерге
бекітілген. КБР-2 торларының мөлшері 700х400х4500.
Батарея клеткаларында тамақтандыру, суғару, жұмыртқаны жинау, дәретін
тазалау механикаландырылған.
Тауықтар рацион бойынша құрғақ көпқұамды жемдермен ЗСК-10
тасымалдағышымен жем қоймасынан жеткізіліп жемделеді. Жем бункерінен тауық
бөлмесіне ТУУ-2 әмбебап унифицирленген жеткізгіш арқылы батарея бункерлері
толтырылады. Батареяның сол жағында орналасқан тізбекті жем бөлгіштері
жемді жем салғыштарға береді.
Ауыз тәрізді сөрелер арқылы суарылады. Жұмыртқалар ұялы
желдеткіштерден және жинағыш үстелдерден жиналып алынады.
Батареялардың оң жағында ұялар жалпақ күкіртті болаттан жасалын -ған.
Ұяның аузына қарама – қарсы бетке жұмыртқа домалап келетін саңылау бар.
Тауықтың шағын өнімділігінде 3000 жұмыртқасағатына жұмыртқа жинағыштың
жеткілікті істерін қамтамасыз етеді. Ұядағы жұмыртқалар механизмінде
жеткізгіш жұмыртқа жинағыш жолағына домалап жинағыш үстелдерге ауысады.
Үстел батареяның алдында орналасқан, ал тауықшы орам -ның ұяшаларына қолмен
салады.
Батареяның ортаңғы, артқы қабырғасында орналасқан өзектерге тауықтың
көңі пышақтармен қырылып тасталады. ТСИ-3.ОБ жеткізгіштеріне көң салынып
ГЛТС-ИМ 285А жеткізгіш арбаларымен қиқоймасына шығарылады.
3 Электр қондырғыларды таңдау, күштік және жарықтандыру торабтарын
жобалау
3.1 Жарықтандырғыш қондырғыларын есептеу [1,4]
3.1.1 Жарықтехникалық бөлім
Жарықтандыру түрі мен жобасын таңдау.
1. Нормативтік жарықтандыру мен қор коэффициентін анықтау.
2. Жарық көзі мен шырақтарды таңдау.
3. Шырақтарды орналастыру есебі.
4. Жарық көзінің жарық ағынын, электр қуатын есептеу.
5. Бөлменің жарықтандырылуын тексеру.
1 – 2 зона есебі.
Берілгені: S=1627,7м2 – ауданы; ені – ұзындығы –
ғимараттың биіктігі –
Жарық түрі мен жүйесін таңдау.
Жарықтандыру жүйесінің 2 түрі бар: жалпы және аралас.
Құрылғылар орналасуына байланыссыз бөлменің бар ауданы жарықтандырылуы
– жалпы жарықтандырылу.
Жарықтандыру түрлері:
Келесі түрлері бар: жұмысшы, апаттық, эвакуацияға керекті, кезекті (не
болмаса сақтық).
1. Жұмысшы жарықтандыру түрі – негізгі жарықтандыру. Ол бар
бөлмелерге жарамды, керекті барлық жұмыс беттерін жарықтандыруға керек.
2. Біркелкі жарықтандыру жүйесі.
3. Жарық көзі – НСП-11 шырағы, қыздыру компасымен.
4. Жарықтандыру нормасы – 20 те.
5. Құрылғы биіктігін құрылыс профипі (төбесіз екі қиғаш бетті
жабылым) екенін ескере отырып жарық тізбегін тросс арқылы жүргізу әдісін
таңдап аламыз. Тростың ілінуі биіктігі – 6м.
Шырақтарды орнату биіктігін анықтаймыз.
Мұндағы. Н – трос іліну биіктігі,
hш – іліну шырақтың биіктігі салбырап тұрғандағы; hш =
(0,3...05)
hрn – жұмыс бетінің биіктігі hрn = (0)
6. Төртбұрышты бөлменің бұрыштарын шырақтарды орналастырамыз, себебі
бөлменің ұзындығы енінен анағұрлым көп “” жағынан шырақтар арасындағы
ара – қашықтық мына формуламен есептеледі:
Мұндағы, LB – шырақтар аралығы, м;
hр – биіктігі, м;
– мөлшерлі алғандағы шырақтардың тиімді
аралығы
Ені бойынша “a” жағынан:
7. Бөлмедегі шырақтар саны. Егер шеткі шырақпен қабырға аралығын екі
шырақ аралығының жартысына тең десек қатардағы шырақ саны мынау:
(дана), ал қабар саны N=8
Барлық шырақтар саны
Мұндағы, Na – қатардағы шырақтар саны;
N– Қатар саны;
Жарық ағынның пайдалану коэффициенті әдісімен лампа қуатын
анықтаймыз. Негізгі формула
Мұндағы, Fn – лампаның жарық ағыны, лм;
En – нормативтік жарықтандыру, ак,
S – жарықтандырудың біркелкі еместік
коэффициенті;
Z – қор коэффициенті;
N – жарық ағынын пайдалану коэффициенті,
шамның типіне байланысты, тағы да төбеден,
қабырғадан, еденнен жарықтың шағылысу коэффициенті (Sпот, Sст , Sрп) және
бөлме индексі і-дің де қатысы бар.
Бөлме индексін келесі формулада:
Мұндағы, S – бөлме ауданы, м2;
hр – есептік биіктігі, м;
а,в – бөлменің ені мен ұзындығы, м;
Лампаның жарық ағыны, Fл:
Тауық қорасындағы шамдар пайдалану жағдайын ескере отырып, жарық
ағынының қорын 60% есебінен алу керек.
Қоршаған орта жағдайын, өндіріс технологиясын ескере отырып ең жақын
жарық ағынды стандартты ПБР40-1, қуаты
Лампасын таңдап аламыз. Бұл жағдайда кестелер мен есептеліп алынған мәндер
+20% –10% аралығында болу керек.
Белгіленген қуат Руст-ты мына формула бойынша есептейміз:
Мұндағы, РН – ламаа қуаты, Вт, N – бөлмедегі шам саны
Меншікті қуат
Мұндағы, Руст – белгіленген қуат Вт;
S – бөлме ауданы, м2;
Тексеру ретінде жалпылай біркелкі болмаса жабық бөлмелердің белгілі
жерлерімен не болмаса ашық алаңдарды жарықтандырғанда есептеудің нүктелік
әдісі қолданылады.
Жұмыс бетінің белгілі нүктесіне түсетін жарықты жарықтандыруға тексеру
ретінде есеп жүргізгенде келесі формула қолданылады:
Мұндағы, Fn – лампаның жарық ағыны, пм;
– қосымша жарық коэффициенті ()
жақын шамдардың бақылау нүктесіндегі
жалпы шартты
жарық,
R3 – қор коэффициенті.
Әр жақын шамның шартты жарығын анықтау үшін ( ) –ді бөлме
жобасында шамдардың орналасу реті бейнеленеді. Жарық аз түсетін бақылау
нүктесін белгілеп алып сол нүктеге ең жақын шам аралығы d-ны анықтап алады.
Әр шамнан түсетін жарық сәулесінің tg бұрышын А нүктесіне түсетінін
анықтаймыз:
Түсу бұрышы
НСПН типті шамның кеңістікте жарық таралуының қисығын келесі формула
анықтайды:
Әр шамнан түсетін шартты жарықты
Мұндағы, – жарық нүктесіне түсетін жарықты анықтаймыз:
3.1.2 Электротехникалық бөлім [9,10]
Жобаның электротехникалық тарауына мыналар кіреді:
1. Жарық қалқанның орнын таңдау, қорек әдісін таңдау. Оператор
бөлмесінің қабырғасының 1,5 м биіктігінде Що-1 сериясы Ру-8501 жарық
қалқанын орнатады.
2. Электржарығы сымның орналастыру әдісі, сым маркасын таңдауы АВВТ
кабелі арқылы іске асады. Ол ашық түрде бекітілген, троста және еденде
қимасы попиэтилен құбырларында болып келесі болады.
3. Жарық құрылғыларының есепті қуатын анықтау. Топтық линиялар есебін
жүргізгенде бәрі бір қалыпты жанады деп есептегенде
3.1.3 Сымдар қимасын есептеу.
Бірінші топ сымдар қимасының есебі.
Кернеу жоғалуының ең аз мөлшеріне сәйкес ең аз қиманы сымдар есебін
шығарамыз. Таңдап алынған қима қыздыруға төзімді, механикалық мықты болуы
тиіс.
Кернеу жоғалуына сәйкес қиманы есептеу.
Мұндағы, – моменттер қосындысының күші, кВт*м;
– кернеудің жоғалуы шегі ПУЭ% бойынша
;
С – тізбекке және коэффициенті.
Механикалық мықты болатын сым қимасы S=4 мм2 .
Егер күш біркелкі болатын сым қимасы барлық шамдар біркелкі және
өзара біркелкі аралықта десек қосынды моменттік күш түсу нүктесіне ұзындық
арқылы есептейміз.
Мұндағы, e0 – ортадан бірінші шамаға дейінгі аралық;
n – біркелкі қуатты шамдар саны,
e – шамдар аралығы;
Механикалық мықтылықты тексеру сымның қимасының формуласы.
3.1.4 Қызуға тексеру.
Таңдалған сымдар
Мұндағы, РРТ – бірфазалы топтың пиниспеарға түсетін күшті ПРА
газорезродты лампалардын жоғалатын қуатты
ескере
есептеледі, Вт;
– фаза кернеуі;
– бір фазалы топтың есепті тогі
Тарауларда қуаттың жоғалуы
Шын мәніндегі жоғалулар шекті жоғалулардан төмен
есептік нүктелері мына формуламен анықталады.
3.2 Күштік электр жабдықтарды таңдау [9,10]
3.2.1 Көң тазалау транспортердің электр жетегін таңдау
Берілгені:
N=14320 бас –тауықтар саны;
Lгһ=132 – көлденең транспортер ұзындығы;
Z=4 – тәулігіне жиналу саны;
Vг = 0,14 мс көлденең транспортердің қозғалу жылдамдығы;
tш = 0,46 – қырыштар адымы;
Zц.к. = 0,5 – көң жинайтын шынжырлы транспортердің үйкеліс
коэффициенті
Fц.к.= 0,3 – бір өзеншенің жеткізгіштегі үйкеліс коэффициенті;
Fп.к.=0,96-көңнің еденге, қабырғаларға ажыздағы үйкеліс коэффициенті;
Fп.ж.=0,963- көңнің еденге, қабырғаға өзекшедегі үйкеліс коэффициенті;
Рзак =154 – көңнің кедергісі әр қырышта қырғышымен қабырғасы
арасындағы өзекше;
ml=8 кг – қырғыш тізбекті әр 1м түсетін салмағы.
Көңнің бүйір қырларына түсіретін қысымы салмағымыз жартысына тең деп
аламыз. Бір жинағанда 1,05-толық айналым жасалады.
3.2.2 Көлденең транспортердің электрқозғалтқышын таңдау.
Көлденең транспортердың залына жиналу кезінде күш біркелкі түспейді.
Жинау басталғанда кедергі моменті максималды, қозғалғанда қақ
азайғандықтан жинаудың соңында кедергі бас жүріске тең.
Жеткізгіштің бос жүріс кезіндегі күшін көрейік:
Жеткізгіштің күшпен істегенде қосымша күшті анықтаймыз
Мұндағы, mн.Т – көңнің уыздағы салмағы, бір жиналғанда бас
бір транспорторға тән тауық саны; кг–бір тауықта болатын көн салмағы;
кг.
Бүйір қырларына көңнің үйкелісі;
Мұндағы, – 0,5۰9,81۰ – бүйір қабырғаларға көңнің қысымы.
Жеткізілетін күшпен істегендегі барлық максималды күші
Залдағы көң түскен сайын күш азаюға байланысты сызықтық заңы бойынша
кедергі моменті өзгереді.
Қозғалтқыштың бойындағы кедергі моменті бос жүріс кезінде.
Мұндағы,–берілген айналу жылдамдығының балдық бұрыш жылдамдығы.
,
– беромендегі ПӘК-і; – редуктор ПӘК-і; – ременді
беріліс ПӘК-і.
Жеткізгіш максималды істегенде кедергі моменті.
Жеткізгіш жұмысын тізбек жылдамдығы 1,05 толық айналымы бір жинаудағы
анықтаймыз.
Желдеткішке күш түсудің бір жиналымдағы диаграммасы суретте
көрсетілген. Технологияға сәйкес жеткізгіш тәулігіне төрт рет қосады
ұзақтылықпен және
Қозғалтқыштың жұмыс режимі қысқа мерзімді айналмалы кернеуде жұмыс
істейді.
3.1 сурет. Іске қосу периодын ескерусіз көлденең транспортер
қозғалтқышының диаграммасы.
Қозғалтқыштың іске қосылуы үшін бірнеше айналым керек редуктордағы
саңылауларды табу үшін және бөлімдердің керілуін қамтамасыз ету керек.
Қозғалтқыш механикалық характеристиканың жұмыс бөлігіне көшу керек, және
максималды күшпен жұмыс істеуі керек.
Сонымен, қозғалтқышты іске қосу бос жүрісте болады, іске қосылуы үшін
арнайы шарттар керек жоқ. Алдын ала қозғағыш қуатын қысқа мерзімді күш
түсуіне ыңғайлаймыз.
Эквивалентті моментті және көңді бір жинағандағы қуатты қозғағышты
іске қосу шарттарынсыз анықтаймыз.
мұндағы,
Алдын ала 4А90L4СУ1 типті қозғалтқышты таңдаймыз ауылшаруашылығы үшін
және тұрақты қызу уақыты Тн=35мин.
Жылу қатты күш түсуін коэффициентін анықтаймыз:
Механикалық артық күш коэффициентін:
мұндағы – жылулық коэффициенті,
Қозғалтқыш қуаты
және режим уақытына қарай қозғалтқыш 4А80А4СУ1 типін
ауылшаруашылық мақсаты үшін таңдаймыз.
Таңдалған қозғалтқыштың артық нүкте шығуын тексереміз.
Қозғалыстың максималды моментін
Мұндағы,
Мұндағы, – қозғалтқыштың номиналды жылдамдығы.
4А80А4СУ1 қозғалтқыш типі көлденең транспортердың жұмыс шартын
қанағаттандыру керек.
4А71В4СУ1 маркалы көлбеу транспортердың қозғалтқышын таңдаймыз.
3.2.3 Жүргізіп – қорғау аппаратурасын таңдау.
Көлденең жеткізгіш қозғалтқышы реберсибті емес ПМЕ-122
магнитті іске қосқышты таңдаймыз, ТРН-10 типті жылу релесінің қорғанылған
орындалуы бар, кернеу 380В. номиналды тогын және қозғалтқышын және ең
үлкен қуаты 10кВт. Жылу ажыратқыштың номиналды тогы
Сондықтан, қыздыру элементінің жылу релесін таңдаймыз. Көлбеу
өткізгіштің қозғалтқышы және қозғалтқыш қуатының үлкен мәні 1,1
кВт, себебі, ;
Жылу релесінің қыздыру элементі .
Автоматты өндіргішті таңдаймыз.
Электрқозғалтқыштың жалпы жұмыс тогы:
Мұндағы, –көлденең және түспелі жеткізгіштің қозғалтқышқа
байланысты экбибалентті тогы.
Мұндағы, және – ПӘК және көлденең, құламалы жеткізгіштің
қозғалтқышының қуат коэффициенті.
аламыз.
Мұндағы, – көлденең жеткізгіш қозғалтқышының жіберу тогы.
Мұндағы, көлденең жеткізгішті қысқа тұйықталу қозғалтқыш
тогына қосқандағы токтын ең аз шамасы.
бойынша автоматты ажыратқышты қабылдаймыз ВА-16-25-1И, номиналды
токпен
қозғалтқыштың іске қосу бойынша өтеді.
3.3 Күштік электр торабын жобалау [2,16,18]
1. ПУЭ1-2-17 бойынша тауық қорасындағы электр қозғалтқыштар электрмен
қамтамасыз етудің сенімділігі дәрежесі бойынша тұтынушылардың 1
категориясына жатады.
2. Тауық қорасының электрмен қамтамасыз етілуі ферманың кернеу
линиясы 0,38 кВ. –ты трансформатор подстанциясында жүзеге асады.
3. Тауық қорасының электр қозғалтқышының белгіленген электр күші
қуатын былай анықтаймыз.
Мұндағы, Py – белгіленген қат, кВт
– і электр қабылдағышының номиналды қуаты кВт
4. Тауық қорасының электр қозғалтқыштарының электр күшінің қуатын
келесі қатынастан анықтаймыз:
Мұндағы, – электр қабылдағышының қуаты кВт;
– әр қабылдағыштың белгіленген қуаты бұл максималды күш
тудыратын және мүмкін болатын түсетін күште 0,5 с, кВт үшін,
R3– белсенді қуат бойынша электр қабылдағышқа күш түсу
коэффициенті;
– электр қабылдағышының ПӘК-і;
– әр электр қабылдағышының m белгіленген қуаты бұлар
максмалды күшпен жұмыс істейді 0,5 с кВт;
t – әр электр қабылдағышының тоқтаусыз жұмысының ұзақтығы бұл
жарты сағаттық максималды қуат күші с(t0.5c) кезінде
Барлық желдеткіштердің электр қабылдағыштарының максималды күш
түсуіне ықпалын тигізеді R3=0,6
Берілгендері:
1. А100L6П
2. А02-02-864УЗ
5. Электр қабылдағыштарды екі таратушы қондырғылардың арасына былай
орналастырамыз
1.ЩС-1 Электр қабылдағыштар – 1,2,3,4,5,6,7,8,9,17,18;
2.ЩС-2 Электр қабылдағыштар – 10,11,12,13,14,15,16,19,20,21.
а) ЩС-1 және ЩС-2 электр қабылдағыштарының орнын белгіленген
қуатты анықтаймыз
б) ЩС-1 және ЩС-2 –нің есептік күшін анықтаймыз
б) ЩС-1 және ЩС-2 –нің есептік тогын анықтаймыз
6. Күшті тізбекті орындау үшін АВРГ маркалы кабелді таңдаймыз, ол
қысқыш темірлермен бекіген, ал АПВ сымы болат құбырлар ішімен жүргізілген.
7. Ажыратқыштар, қалқандар, магнитті іске қосқыштар еденнен 1,7
биіктікте орнатылады.
8. ЩС-1-ден қабылдатқышқа дейінгі тарамдар ұзындығын анықтайды.
8.1 №1,№2 электр қабылдағыштарына ұзындығы 16м топтық линия.
а) Электр қозғалтқышқа тарам – 8м
б) Перделі жылтуға – 6м
8.2 В4 топтық линия жүйесіне ұзындығы:
а) №3 электр қабылдағышына дейінгі –25м;
б) №3 электр қабылдағышынан №10 электр қабылдағышына дейін –60м
в) №10 электр қабылдағышынан №11 электр қабылдағышына дейін –10м
топтық линиядан электр қабылдағыштарға №3,10,11-3м ден.
8.3 Желдеткіш жүйеге В3 және В2 (электр қабылдағыштар №4,6,8) топтық
линия ұзындығы:
а) №11 электр қабылдағышына дейін –20м;
б) №6 электр қабылдағышынан дейін –25м;
в) №8 электр қабылдағышынан дейін –25м;
Топтық линиядан №4,6,8 -ші электр қабылдағыштарға дейін 6м.
9. Бірінші топтың есептік сұлбасын құрайтын ЩС-1
3.2 сурет. ЩС-1қалқанынан қоректенетін электр жабдықтары.
9.1 Топтық линиядағы жұмыс тогын анықтаймыз:
9.2 Топтық линияны қорғау үшін А3100 сериясының автоматын келесі
шартпен анықтаймыз:
Мұндағы, – автоматты номиналды кернеуі және электр құрылғының
кернеуі; – автоматтың және электр құрылғының номиналды тогы; -
автоматтың жылу ажыратқышының номиналды тогы; және – электр
қозғалтқыштың іске қосу тогы мен электромагнитті ажыратқыштың тогының
шашырауын ескеретін сенімділік коэффициенті (АП-50, АЕ-2000 және А3700
автоматтары үшін ); – автоматтың өшетін шекті тогы; –
автомат орнатылған жердегі максималды токтың қысқа тұйықталуы.
Осы жағдайда жылу ажыратқыш АЕ2000 автоматын таңдаймыз.
9.3 Шекті қыздыру бойынша топтық линияның сымдарының қимасын
анықтаймыз.
Барлық маркалы өткізгіштер үшін ажыратқыш автоматтармен қорғалған
жағдайда топқа кері қатынасты сипаттамасы болғанда
Мұндағы, – токта кері қатынасты сипатты болғанда іске қосылатын
ажыратқыш тогы,
9.4 Шекті кернеу жоғалтуда топтық линиядағы сымдар қимасын
анықтаймыз.
Мұндағы, Р – учаскедегі қуат, кВт;
е – учаске ұзындығы, м;
с – тізбектің кернеуге, фаза санына
материалына байланысты сымның
тұрақты коэффициенті с=46;
Uком% – кернеуд34 шект3 жо5алуы Uком% =2.5%
Стандартты жақын мына F=4мм2 шешіледі сым қимасын F=6мм2 деп аламыз,
себебі F=4мм2 шекті қыздыру үшін аз.
Топтық линияны орындау үшін АВРГ 1 кабелін аламыз электр
қозғалтқыштың тарамы үшін АПВ3 болат турбадағы сымды заслонканы
қыздыру үшін АВРГ кабелі 1
9.5 Желдеткіш тарту жүйесінің электр қозғалтқышын басқару үшін ПМЕ
сериясының басқару кнопкасын таңдаймыз.
Магнитті іске қосқыштарды кернеу бойынша
ток бойынша () қыздыру релесінің тогы () бойынша таңдап
электор қозғалтқыштың номиналды тогына жұмысының құрылысын сәйкестіреді.
Осы шарт бойынша ПМЕ-122 магнитті іске қосқышты мынадай шартты
аламыз:
Реле құрылысының тогын реттеу бұранда мен реттегіштік бұрау арқылы
іске асады. Реттегіштің (минус) 5 бөлімі солға, 5 бөлімі оңға (плюс)
шкаланың ноль белгісінен. Әр бөлігі жылу элементінің номиналды тогының 5%
сәйкес.
Реттегішті сол жақтағы үшінші бөлікке орналастырамыз.
Өндірісте басқару кнопкаларын орындалуымен, түрімен, формасымен,
түсімен, итергіштерімен байланыс тізбектерінің санымен ерекшеленеді.
КУ-123-12М “Іске қосу” және “Тоқта” шрифті жазулы басқару кнопкасын
таңдаймыз.
Сымдар қимасын есептеу және таңдау, басқа топтың линиялардың іске
қосу, қорғаныс аппаратурасының, тарамдарының есептері жоғарыда
көрсетілгендей, қорытындылары есеп кестесінде көрсетілген.
9.6 Тарату құрылғысын таңдайық. Тарату құрылғысын кернеуі, түрі,
қоршаған орта әсерімен қорғанылуы автоматтардың саны мен типі және топтың
сақтандырғышына байланысты таңдалады. , автоматтар типі:
А3163 автоматтарымен ПР9232-309 тарату пунктін алайық.
кіріспе А3134 автоматы орнатылған.
10. ЩС-2 электр тұтынушылары үшін іске қосу қорғаныс аппаратурасын
жоғарыда көретілгендей, қорытындысы кестеде көрсетілген.
11. 14320 тауықты тауық қорасының ток тізбегінің есептік кестесін
жоғарыда есептік көрсеткіштерді қолданып жасаймыз.
12. Тауық қорасының электр құралының ток күші өзгешелігін пайдалана
отырып кесте құрамыз.
Электр қабылдағыштардың техникалық сипаттамасы.
Кесте-1
№ Ном. Ном.
План Типі куат, ток Құрылғылар атауы.
бша кВт А
1 D100L6П 1,1 3,2 Вентжүйесі В8
2 D100L6П 1,1 3,2 Вентжүйесі В7
3 D100L6П 1,1 3,2 Вентжүйесі В6
4 D100L6П 1,1 3,2 Вентжүйесі В5
5 D100L6П 1,1 3,2 Вентжүйесі В4
6 D100L6П 1,1 3,2 Вентжүйесі В3
7 D100L6П 1,1 3,2 Вентжүйесі В2
8 D100L6П 1,1 3,2 Вентжүйесі В1
9 D100L6П 1,1 3,2 Вентжүйесі В9
10 D100L6П 1,1 3,2 Вентжүйесі В10
11 D100L6П 1,1 3,2 Вентжүйесі В11
12 D100L6П 1,1 3,2 Вентжүйесі В12
13 D100L6П 1,1 3,2 Вентжүйесі В13
14 D100L6П 1,1 3,2 Вентжүйесі В14
15 D100L6П 1,1 3,2 Вентжүйесі В15
16 D100L6П 1,1 3,2 Вентжүйесі В16
17 А02-62-864УЗ 4,6 12,6 Құйынды жүйе П1
18 А02-62-864УЗ 4,6 12,6 Құйынды жүйе П2
19 А02-62-864УЗ 3,0 55,5 Жылжымалы компрессор ПСК-35
20 А02-62-864УЗ 0,6+0,6 3,2 Торды құбырлар ЭБ5
21 А02-62-864УЗ 0,6+0,6 3,2 Торды құбырлар ЭБ5
3.4 Электрлік жүктемелерді есептеу және коректену көзін таңдау
3.4.1 Трансформатор подстанциясын таңдау және сыртқы электртізбектер есебі
[2,16,18]
Ауылшаруашылық электрэнергиясында статикалық әдістер қолдану кең
таралған, бұл ток күші мөлшерін анықтағанда қолайлы. Көпжылдық зерттеулер
негізінде мүмкін болатын негізгі сипаттамалар анықталған, солардың
көмегімен линиялардың электр күшін есептейді, подстанцияларда тұтынушы
санының кез-келген мөлшерін жоғарғыдағы әдіспен анықтайды. Сол мақсатпен
математикалық қосындылардан күтілетін теорема және дисперсия пайдаланылады.
Активті және реактивті, күндізгі және кешкі учаскедегі 0,38...110кВ
линияларындағы есепті күш, соларға сәйкес подстанциялар линияларындағы
0,38 ... 110кВ тізбектердің жобасын қарастырғанда, 10кВ аудандық электр
тізбектердің сұлбаларын дамыту (АЭС), 35 ... 110 кВ тізбектердің болашақта
даму сұлбаларын қарастырғанда мына формула анықтайды:
Мұнда, Pi және Qi – күндізгі және кешкі күштердің тұтынушы
кірісіндегі орта мәні (математикалық мәні) I – линия учаскесінде, і –
линиялар подстанциясында, кВт, КВ Ар;
, – сәйкес күштің орта квадратының ауытқуы кВт, КВ Ар;
– есептің сенімділік коэффициенті (қамтамасыз ету) 0,975
мүмкіндігінде
Электр күштердін бұл әдіспен есептеу үшін, ферманың тұтынушыларының
мүмкін сипаттарын анықтаймыз.
3.3-сурет. Ақ құс құс фабрикасының бас планы.
Күш түсудің мүмкін сипаттамасы
2 кесте
ШрифтБелгіЕң Күндізгі максимум Кешкі максимум Мезгіл
номерленгеүлке коэффициегті
№ і н н
№ қуат қоға
П Құрылыс аты Рбел,лтқы
П кВт ш
қуат
ы
кВт
Активті
күш түсу
00 Cx 01 19 + 10
01 П1 (х→П1) 41 20 П2 (х→П2) 42
02 П2 (х→П2) 42 21 ИПО (П→Х0) 60
03 П3 (х→П3) 43 22 1 01
04 СП 50 23 – 11
05 ИП3 (П→Х3) 63 24 FL0 51
06 ИПa (П→Хa) 6- 25 04 04
07 + 10 26 ИР1 (П→Х1) 61
08 П3 (х→П3) 43 27 ИП3 (П→Х3) 63
09 ИПa (П→Хa) 6- 28 – – – – 13
10 ИПb (П→Хb) 6L 29 ИР1 (Х→П1) 41
11 * 12 30 ИП2 (П→Х2) 62
12 ИП1 (П→Х1) 61 31 ИП3 (П→Х3) 63
13 + 10 32 – – – – 13
14 П1 (Х→П1) 41 33 П1 (Х→П2) 42
15 ИПa (П→Хa) 6- 34 ИП1 (П→Х1) 61
16 ИПс (П→Хс) 6c 35 СП 50 ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
