Зертханалық жұмыс №1. Бір фазалы екі орамалы трансформаторды зерттеу

Жұмыстың мақсаты: бір фазалы екі орамалы трансформаторды тәжірибе бойынша зерттеу.

Жұмыстың бағдарламасы Активті жүктеме кезіндегі трансформатордың шықпалық сипаттамасын түсіру және оны есептелген мәнімен салыстыру.

Жұмысқа түсінік беру

Зертханалық жұмыста келесі модульдер пайдаланылады:

- стендті қоректендіруші модуль (МПС) ;

- қоректендіруші модуль (МП) ;

- бір фазалы трансформатордың модулі (ОдТр) ;

- өлшеу модулі (МИ) .

Жұмысты орындамас бұрын модульдерді алғашқы қалпына келтіру керек. Ол үшін стендті қоректендіретін QF1 автоматтық ажыратқыш ажыратулы тұрған кезде:

бір фазалы трансформатор модулінің SA2 ауыстырып қосқышын « ∞ » қою керек.

Жұмыста екі орамалы бір фазалы трансформатор пайдаланылады, оның каталогтік мәліметтері қосымшада (В) келтірілген

  1. Трансформатордың шықпалық сипаттамасы.

Шықпалық сипаттама трансформатордың екінші реттік кернеуінің жүктеме тогына тәуелділігін U 2 U_{2} = f ( I 2 I_{2} ) көрсетеді, бұл кезде U 1 U_{1} = U 1 H U_{1H} =const; cosϕ2= const.

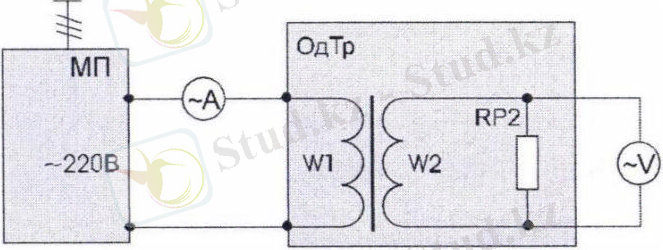

Шықпалық сипаттаманы түсіруге арналған схема 1. 1 суретте көрсетілген.


  1. сурет - Трансформатордың шықпалық сипаттамасын түсіруге арналған схема

Бір фазалы трансформатор МП модулінің реттелмейтін айнымалы ток көзіне «~220» қосылады. Жүктеме туғызу үшін трансформатордың екінші реттік тізбегіне реттелетін кедергі RP2 қосылады. Бірінші және екінші реттік орамалардың параметрлерін бақылау МН модулінің PV және PA аспаптарының көмегімен іске асырылады.

Тәжірибе келесідей ретпен жүргізіледі:

- МПС және МП модульдерінің QF1 және QF2 автоматты ажыратқыштарын қосу керек, бұл кезде трансформатор бос жүріс режимінде жұмыс істейді, алынған нәтижені 1 кестеге жазу керек;

- ОдТр модулінің SA2 ауыстырып қосқышымен екінші реттік ораманың тогын, бірінші реттік орама тогы I 1 I_{1 \approx} = I 1 H I_{1H} тең болғанға дейін өзгерту керек

I 1 H = S H U 1 H I_{1H} = \frac{S_{H}}{U_{1H}}

мұндағы S H S_{H} - толық қуат ( В қосымшасы ), кВА; U 1 H U_{1H} - екінші реттік номинал кернеу (Б қосымшасы), В.

SA2 ауыстырып қосқышты «0» қоймау керек

Тәжірибеден алынған мәліметтерді 1. 1 кестеге жазыңыз.

  1. - кесте
Тәжірибе мәліметтері
Есептелетін шамалар
Тәжірибе мәліметтері: U 2 U_{2} , В
Есептелетін шамалар: I 1 I_{1} , А
K m p K_{mp}
K ж ү к K_{жүк}
I 2 I_{2} , А
Тәжірибе мәліметтері: 50
Есептелетін шамалар: 0, 07
0, 227
0, 0042
0, 016
Тәжірибе мәліметтері: 50
Есептелетін шамалар: 0, 13
0, 227
0, 0076
0, 029
Тәжірибе мәліметтері: 49
Есептелетін шамалар: 0, 28
0, 223
0, 0163
0, 062
Тәжірибе мәліметтері: 41
Есептелетін шамалар: 0, 76
0, 186
0, 037
0, 141

Тәжірибені орындап болған соң SA2 « ∞ » қойып, QF1 және QF2 автоматтарды ажырату керек.

Тәжірибеден алынған мәліметтер бойынша трансформатордың шықпалық сипаттамасын тұрғызып, оның жүктемелік және трансформациялық коэффициенттерін есептеу керек.

Трансформациялық коэффициент:

К т р = U 2 U 1 К_{тр} = \frac{U_{2}}{U_{1}}

мұнда U 2 U_{2} , U 1 \ U_{1} - бос жүріс кезіндегі екінші және бірінші реттік орамалардың кернеулері.

Екінші реттік орама тогы, А

І 2 = І 1 К т р І_{2} = І_{1} \bullet К_{тр}

Жүктеме коэффициенті

К ж = I 2 І 2 н К_{ж} = \frac{I_{2}}{І_{2н}}

Есептеу барысы:

Трансформациялық коэффициент:

К т р = 50 220 = 0. 227 К_{тр} = \frac{50}{220} = 0. 227

К т р = 49 220 = 0. 223 К_{тр} = \frac{49}{220} = 0. 223

К т р = 41 220 = 0. 186 К_{тр} = \frac{41}{220} = 0. 186

Екінші реттік ораманың номинал тогы:

I 2 H = S H U 2 H = 160 42 = 3. 81 А I_{2H} = \frac{S_{H}}{U_{2H}} = \frac{160}{42} = 3. 81\ А

Екінші реттік орама тогы:

І 2 = І 1 К т р = 0 , 07 * 0 , 227 = 0 , 016 А І_{2} = І_{1} \bullet К_{тр} = 0, 07*0, 227 = 0, 016\ А

І 2 = І 1 К т р = 0 , 13 * 0 , 227 = 0 , 029 А І_{2} = І_{1} \bullet К_{тр} = 0, 13*0, 227 = 0, 029\ А

І 2 = І 1 К т р = 0 , 28 * 0 , 223 = 0 , 062 А І_{2} = І_{1} \bullet К_{тр} = 0, 28*0, 223 = 0, 062\ А

І 2 = І 1 К т р = 0 , 76 * 0 , 186 = 0 , 141 А І_{2} = І_{1} \bullet К_{тр} = 0, 76*0, 186 = 0, 141\ А

Жүктеме коэффициенті

К ж = I 2 І 2 н = 0 , 016 3 , 81 = 0 , 0042 К_{ж} = \frac{I_{2}}{І_{2н}} = \frac{0, 016}{3, 81} = 0, 0042

К ж = I 2 І 2 н = 0 , 029 3 , 81 = 0 , 0076 К_{ж} = \frac{I_{2}}{І_{2н}} = \frac{0, 029}{3, 81} = 0, 0076

К ж = I 2 І 2 н = 0 , 062 3 , 81 = 0 , 0163 К_{ж} = \frac{I_{2}}{І_{2н}} = \frac{0, 062}{3, 81} = 0, 0163

К ж = I 2 І 2 н = 0 , 141 3 , 81 = 0 , 037 К_{ж} = \frac{I_{2}}{І_{2н}} = \frac{0, 141}{3, 81} = 0, 037

Қорытынды

№1 зертханалық жұмыста бос жүріс және қысқаша тұйықтау тәжірибелерін жүргізу және осы тәжірибелерден алынған мәліметтер бойынша орынбасу сұлбасының параметрлері мен трансформатордың жүктеме кезіндегі жұмысын сипаттайтын кейбір басқа да тәуелділіктерін есептеу, сондай-ақ екінші реттік орама кенеттен қысқаша тұйықталған кездегі трансформатордың жағдайын қарастырдық. Бір фазалы екі орамалы трансформаторды тәжірибе бойынша зерттедік. Активті жүктеме кезіндегі трансформатордың шықпалық сипаттамасын түсіру және оны есептелген мәнімен салыстырдық. Тәжірибеден алынған мәліметтер бойынша трансформатордың шықпалық сипаттамасын тұрғызып, оның жүктемелік және трансформациялық коэффициенттерін есептедік.

Пайдаланылған әдебиеттер тізімі

  1. Электр машиналары. 1- бөлім. Зертханалық жұмыстарды орындауға арналған ӘН. Сагитов П. И., Гали Х. О., Шидерова Р. М. Алматы, АЭжБУ, 2014
