Триггерлер. Логикалық және цифрлық құрылғылардың негіздік элементтері. Мультивибраторлар

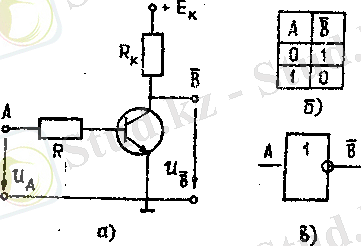

Бұған дейін электрондық құрылғылар үздіксіз жұмыс істейді және оларға әртүрлі сигналдар үнемі әсер етіп тұрады деп есептелген. Бірақ автоматты басқару жүйелерінде, есептеу машиналарында, редиотехника т.б үздіксіз жұмыс әлпімен қатар импульсті жұмыс әлпі кеңінен қолданылады. Импульсті жұмыс әлпінде электрлік сигналдың қысқа уақытты әсерлері үзілістерден кейін қайталанып отырады.
Импульсті жұмыс әлпінің үздіксіз жұмыс әлпіне қарағандағы көптеген артықшылықтары бар. Импульсті жұмыс әлпінде импульстің әсер ететін уақыты ішінде үлкен қуат бөліне тұрса да жалпы алғанда құрылғының орташа қуаты азаяды. Импульстіәлпі құрылғыға температураның әсерін әлсіретуге, осы себепті оның параметрлерін тұрақтандырылуға мүмкіндік береді. Импульсті сигналдар арқылы бірнеше информация беруге болады және олар кіреукелер төзімді келеді.
Көп тараған импульсті құрылғылардың бірі-триггер(ағылшынша trigger - ағытқыш ілмек деген ұғымды береді) .Триггерде деп екі орнықты күйге бар және сыртқы сигналды әсерінен бір күйден екінші күйге секіріп өте алатын құрылғыны айтады. Триггерде оң кері байланысты екі каскадтың тұрақты токтың күшейткіші қолданылады. Каскадтардағы сәйкесте резисторлардың кедергілерін өзара тең болатындай етіп таңдап алады, яғни Rк1=Rк2,R1=R2,R3=R4,R5=Rб, Сондықтан мұндай триггерді симетриялы деп атайды.
Тізбектің корек көзіне қосқанда параметрлерінің дәл бірдей болмауы себепті транзистордың біреуі екіншісіне қарағанда бұрын ашылады. Мысалы VT1 транзисторы бұрын ашылды делік. Ашық транзисторда коллектордың потенциал төмендейді де корек көзінің кернеуі негізінен коллектордың резисторға(Rк1) түседі.

VT1транзисторының коллекторы VT2 транзисторының базасымен жалғанғандықтан, VT1транзисторының коллекторының потенциалының төмендеуі VT2 транзистордың жабылуы әкеліп соғады. Ығыстырушы корек көзі Еб транзистордың толық жабылуын қамтамасыз етеді. Олүшін оның ЭҚК-нің мөлшері ЕбR4Iкк шартың қанағаттандыруы керек. Iкк - транзистордың паспортында келтірілген коллектордың максимал кері тогы. Егер триггерге сырттан сигнал әсер етпесе, онда ол осы күйінің қала береді.
Мультивибраторлар

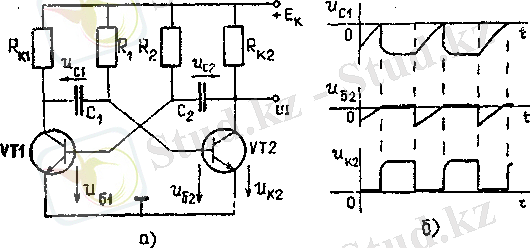

Әр түрлі электордық құрылғыларды период, жиілігі мен амплитудасы белгілі және оларды реттеп отыруға болатын белгілі бір пішінді импульсті сигналдар қолданылады. Осындай электрондық құрылғылардың бірі тік бұрышты импульсті сигналдардың генераторы-мультивибратор. Микьтивибратор автогенератор немесе күтпек әлпілерінде жұмвс істейді. Автогенератор әлпінде мультивибратор корек көзіне қосылғаннан кейін-ақ оның шықпасында кернеу пайда болмайды. Енді автогенератор әлпінде мультивибратор жұмыс істеу тәртібі қарастыралық. Мильтивибратор бірінің базасы екіншісінің коллекторымен конденсатор арқылы жалғанған екі каскадтан тұрады деуге болады (1.36-сурет). Мильтивибраторды корек көзіне қосқанда С1 және С2 конденсаторлар Rк1 Rк2 резисторлар және транзисторлардың базалары арқылы корек көзінің кернеуіне дейін зарядталады. Әдетте Rк1= Rr2, C1 =C2 R1=R2етіп және жұмысқа бір түрлі транзисторлар таңдап алынады. Бірақ транзисторлардың параметрлері дәл бірдей болмайтындықтан бірі екіншісінен бұрын ашылады. Мысалы, VTI транзисторы ашық та VT2 транзисторы жабық делік. VT1транзисторының кедергісі азаятындықтан C1 конденсаторы резисторы және VT1 транзисторы арқылы зарядсыздана бастайды (1.36, б-сурет).Бұлкезде VT2 транзисторы базасының потенциалы:

Эмиттерге қарағанда теріс мәнді болатындықтан нық жабық болады. Бірақ уақыт өткеннен кейін конденсатор толық зарядсызданып, VT1транзисторының базасының потенциал эмиттерге қарағанда оң мән қабылдайды да транзистор ашылады. R2 резисторында кернеудің түсуінің көбейюі байланысты C2 конденсаторының VT1 транзисторының базасымен жалғанған астары эмиттеріне қарағанда теріс потенциал қабылдайды да VT1транзисторы арқылы зарядсыздана бастайды. Шамамен уақыттан кейін C2 конденсаторы зарядсызданаданып, оның VT1 транзисторының базасымен жалғанған астары эмиттеріне қарағанда оң мәнді болады. Ендеше VT1ашылады да, R1 резисторында кернеудің түсуінің көбейюіне байланысты C1 конденсаторының VT2 тронзисторының базасымен жалғанған астары теріс потннциалды болоды даVT2 транзисторы жабылып қалады. ... жалғасы
