Тұрақты немесе қозғалатын саптаманың қабатындағы жоғары температуралы газ тәрізді суытқыштармен жылыту


Баяндама
«Тұрақты немесе қозғалатын саптаманың қабатындағы жоғары температуралы газ тәрізді суытқыштармен жылыту»
Орындаған:
Қабылдаған:
Қарағанды
2019-2020 оқу жылы
Тұрақты немесе қозғалатын саптаманың қабатындағы жоғары температуралы газ тәрізді суытқыштармен жылыту
Технологиялық газдарды жоғары температураға дейін қыздыру үшін газ тәрізді жылу тасымалдағыштар - түтін газдары және т. с. с. жиі қолданылады, мезгіл-мезгіл кішкене қатты заттардан немесе дәндерден тұратын саптаманың қабатын жылытады. Бұл аралық қатты жылу тасымалдағыш ретінде қызмет етеді, оның көмегімен технологиялық газдар белгілі бір температураға дейін жылу алады және жылынады. Саптамалар алюминосиликаттардан, кварцтардан, шамоттардан және басқа да ыстыққа төзімді металл емес материалдардан жасалған.

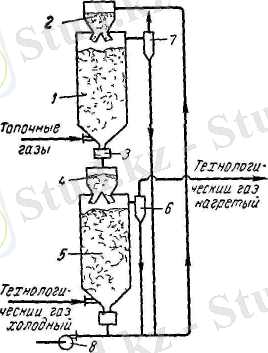

1-сурет. Құламалы саптамасы бар жылыту жүйесі: 1 - қатты жылуұстағышты жылытуға арналған жоғарғы камера; 2 - қатты жылу тасымалдағышқа арналған бункер; 3 - герметикалық жапқыш; 4 - төменгі камераның бункері; 5 - технологиялық газды жылытуға арналған төменгі камера; 6 - технологиялық газды тазартуға арналған циклон; 7 - түтін газдарын тазартуға арналған циклон; в - газ үрлеуші.
Газ ағынының турбулизациялануына және жылу беру жылдамдығының жоғарылауына әкелетін бекітілген саптаманың төсегіндегі газды жылыту, атап айтқанда, регенеративті жылу алмастырғыштарда жүзеге асырылады.
Соңғы кездері қозғалатын саптаманың қабатында жылыту сәтті қолданылды. Бөлшектердің мөлшері 0, 05-тен 8 мм-ге дейін болатын түйіршікті материалдар өте үлкен нақты бетке ие, бұл аппараттың аз жұмыс көлемінде жылу тасымалдайтын беттерді алуға және жылу мен масса алмасудың әртүрлі процестерін күшейтуге мүмкіндік береді. Жылытудың бұл әдісі көбінесе шаңды газды және бу-газ ағындарын пайдалану арқылы қыздыру деп аталады.
Циркуляциялық түйіршікті жылутасымалдағышы бар жылу қондырғыларында соңғысы үздіксіз ағынмен қозғалады («құлаған саптама» түрінде, 1-сурет) немесе жалған сұйықтық күйде қозғалады, яғни ол сұйықтық режимінде жұмыс істейді.
Құлап жатқан саптамасы бар қондырғыда түтін газдары жоғарғы камераға 1 газ түтігі арқылы беріледі және 2-ші бункерден түсетін қатты аралық жылу тасымалдағыштың (құлама саптама) суық бөлшектерінің үздіксіз ағынына қарай жылжиды. Қарқынды жылу алмасу нәтижесінде қатты бөлшектер (5 - 10 °С -қа төмен) температураға дейін қызады.
Қыздырылған қатты жылутасымалдағыш герметикалық жапқыш 3 және бункер 4 төменгі камераға 5 жіберіледі, онда ол жылуды кері ағатын газға береді.
Камерада 5 қатты қыздырылған с жылу тасымалдағыш пен технологиялық газдың арасында өте қарқынды жылу алмасу бар, ол 6 циклондағы сіңірілген қатты бөлшектерден бөлініп, әрі қарай өңдеуге жіберіледі. Шығарылатын түтін газдары 7 циклонындағы шаңнан тазартылып, атмосфераға шығарылады. Жылу тасымалдағыштың салқындатылған бөлшектері, сондай-ақ оның 6 және 7 циклондарында газ үрлеу 8 көмегімен бөлінген оның ең кішкентай бөлшектері пневматикалық тасымалдау құбыры арқылы 2 бункерге түседі.
Қатты жылу тасымалдағыштың жартылай сұйық қабатты жылытқыш жүйесі жылу алмасу камераларынан тұрады, бірақ бірнеше басқа құрылғылардан тұрады. Түтін газдары жоғарғы камераның тарату торының астындағы газ түтігі арқылы жоғарыдан ағатын сұйық күйге келтірілген суық түйіршікті материалға түсетін жылдамдықпен жіберіледі. Қыздырылған материал төменгі камераға жіберіледі, ол жерде тарату торының саңылаулары арқылы көтерілетін қыздырылған (технологиялық) газ ағынымен сұйылады. Мұнда түйіршікті аралық салқындатқыштан жылу алатын технологиялық газды қыздыру жүреді. Қалған орнату схемасы 1-суретте көрсетілгенге сәйкес келеді.
Пайдаланылған әдебиеттер
- Л. Г. Касаткин - «Основные процессы и аппараты химической технологии»
