Бірпериодты және екіпериодты түзеткіштердің сұлбаларындағы процестерді талдау
Мақсаты:
1. Бірпериодты және екіпериодты түзеткіштердің сұлбаларындағы процестерді талдау.
2. Түзеткіш сұлбасындағы трансформатордың жұмысын зерттеу.
3. Түзеткіш диодты көпір сұлбасындағы процестерді талдау.
4. Көпір және екіұп-лупериодты түзеткіштердегі диодтағы максималды кернеуді салыстыру.
5. Бір түзеткіштер мен көпірлік және екі полуперидегі Шығыс кернеуінің жиілігін салыстыру.
3.1 қысқаша теориялық мәліметтер
Түзеткіш айнымалы ток көзінің энергиясын тұрақты токқа түрлендіруге арналған құрылғы деп аталады. Қажетті схемалар бірнеше жүз ватт дейінгі жүктеме аз қуатты түзгіштер класына жатады. Берілген жүктеме қуаты кезінде айнымалы токтың электр энергиясын тұрақты токқа түрлендіру міндетін айнымалы токтың бір фазалы желісінен қоректенетін бір фазалы түзеткіштердің көмегімен шешеді. Бір фазалы түзеткішпен элек - трикалық энергияны түрлендіру жүйесінің құрылымдық сұлбасы 3.1 суретте көрсетілген. Бұл схема аз қуатты қуат көзінің схемасы болып табылады.
Выпрямитель
U1 Трансфор- U2 Диодная матор схема
+
Ud
-
Сглажива- +
Стабилиза- +
ющий фильтр
Udф
-
тор напря- Udн Нагрузка
жения
-
Выпрямитель
U1 Трансфор- U2 Диодная матор схема
+
Ud
-
Сглажива- +
Стабилиза- +
ющий фильтр
Udф
-
тор напря- Udн Нагрузка
жения
-
Бір фазалы түзеткішпен электр энер-гиясын түрлендіру жүйесінің құрылымдық сұлбасы
Бұл схеманың негізі белгілі бір схема бойынша қосылған бір немесе бірнеше диодтар түзеткіш болып табылады. Трансформатордың функциясы шығуда тұрақты кернеудің талап етілетін шамасын алу мақсатында U1 берілген бастапқы кернеу кезінде U2 екінші кернеуінің жоғарылауына немесе төмендеуіне әкеледі.
Түзеткіш принципі U2 екі полярлы синусоидалды қисықтан ud кернеуін диодты схеманың көмегімен алуға негізделеді. Ud кернеуі түзеткіштің қисық түзеткіш кернеуін сипаттайды. Оның тұрақты құрамдас бөлігі түзетілген кернеудің орташа мәнін анықтайды.
Бір фазалы бір фазалы бір полупери - бір түзеткіштің сұлбасы қарапайым түзеткіш болып табылады (3.2 сурет).
Сурет 3.2-бір фазалы бірполупериодты диод түзеткіштің сұлбасы, измнің кіріс кернеуі деген болжаммен ... жалғасы
1. Бірпериодты және екіпериодты түзеткіштердің сұлбаларындағы процестерді талдау.
2. Түзеткіш сұлбасындағы трансформатордың жұмысын зерттеу.
3. Түзеткіш диодты көпір сұлбасындағы процестерді талдау.
4. Көпір және екіұп-лупериодты түзеткіштердегі диодтағы максималды кернеуді салыстыру.
5. Бір түзеткіштер мен көпірлік және екі полуперидегі Шығыс кернеуінің жиілігін салыстыру.
3.1 қысқаша теориялық мәліметтер
Түзеткіш айнымалы ток көзінің энергиясын тұрақты токқа түрлендіруге арналған құрылғы деп аталады. Қажетті схемалар бірнеше жүз ватт дейінгі жүктеме аз қуатты түзгіштер класына жатады. Берілген жүктеме қуаты кезінде айнымалы токтың электр энергиясын тұрақты токқа түрлендіру міндетін айнымалы токтың бір фазалы желісінен қоректенетін бір фазалы түзеткіштердің көмегімен шешеді. Бір фазалы түзеткішпен элек - трикалық энергияны түрлендіру жүйесінің құрылымдық сұлбасы 3.1 суретте көрсетілген. Бұл схема аз қуатты қуат көзінің схемасы болып табылады.
Выпрямитель
U1 Трансфор- U2 Диодная матор схема
+
Ud
-
Сглажива- +
Стабилиза- +
ющий фильтр
Udф
-
тор напря- Udн Нагрузка
жения
-
Выпрямитель
U1 Трансфор- U2 Диодная матор схема
+
Ud
-
Сглажива- +
Стабилиза- +
ющий фильтр
Udф
-
тор напря- Udн Нагрузка
жения
-
Бір фазалы түзеткішпен электр энер-гиясын түрлендіру жүйесінің құрылымдық сұлбасы
Бұл схеманың негізі белгілі бір схема бойынша қосылған бір немесе бірнеше диодтар түзеткіш болып табылады. Трансформатордың функциясы шығуда тұрақты кернеудің талап етілетін шамасын алу мақсатында U1 берілген бастапқы кернеу кезінде U2 екінші кернеуінің жоғарылауына немесе төмендеуіне әкеледі.
Түзеткіш принципі U2 екі полярлы синусоидалды қисықтан ud кернеуін диодты схеманың көмегімен алуға негізделеді. Ud кернеуі түзеткіштің қисық түзеткіш кернеуін сипаттайды. Оның тұрақты құрамдас бөлігі түзетілген кернеудің орташа мәнін анықтайды.
Бір фазалы бір фазалы бір полупери - бір түзеткіштің сұлбасы қарапайым түзеткіш болып табылады (3.2 сурет).

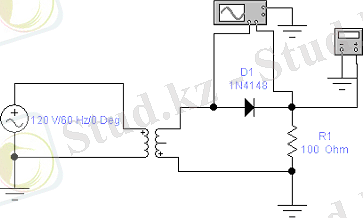

Сурет 3.2-бір фазалы бірполупериодты диод түзеткіштің сұлбасы, измнің кіріс кернеуі деген болжаммен ... жалғасы
