МАЗМҰНЫ

Кіріспе 2
1 Color Jet Printing (CJP) 3D басып шығару технологиясы 3
1.1 CJP технологиясы бойынша прототип жасау принципі 5
1.2 3D басып шығару қалай жүреді 7
1.3 Color Jet Printing арқылы дайындама алу үлгісі 9
2 Color Jet Printing (CJP) 3D басып шығару принтерлері 11
3 CJP технологиясының артықшылықтары мен кемшіліктер 13
3.1 Color Jet Printing үшін қолданылатын материалдар 17
3.2 Дайын өнімдерді қайта өңдеу мүмкіндіктері 19

Қорытынды 20
Пайдаланылған әдебиеттер тізімі 21

КІРІСПЕ

Үшөлшемді басып шығару технологиясы 80-жылдардың соңында пайда болды. ХХ ғасыр Бұл саладағы алғашқы жаңалық 3D Systems болды, ол алғашқы коммерциялық стереолитографиялық машинаны - SLA - Stereolithography Apparatus (1986) ойлап тапты. 90-жылдардың ортасына дейін. ол негізінен қорғаныс өнеркәсібімен байланысты ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыстарда қолданылды. Алғашқы лазерлік машиналар - алдымен стереолитографиялық (SLA) машиналар, содан кейін ұнтақтар (SLS) машиналары - өте қымбат болды, ал модельдік материалдарды таңдау өте қарапайым болды. Дизайн (CAD), модельдеу және есептеу (CAE) және өңдеу (CAM) салаларында сандық технологиялардың кеңінен қолданылуы 3D басып шығару технологиясының дамуының жарылғыш әсерін ынталандырды және қазіргі уақытта материал өндірісінің ауданын көрсету өте қиын, әйтпесе, 3D принтерлер қолданылмайды.
3D сандық технологиялары кеңістіктік нысандарды, нысандарды және инженерлік құрылымдарды, механизмдерді шығаруға бірегей мүмкіндіктер ашты. [4] атап өткендей: 3D технологиясының экономикалық тиімділігі, оның сапалы альтернативті емес, ысырапсыз және сериялық және жаппай өндіріс шығындарын едәуір төмендету. Сонымен қатар, 3D технологиясы ғылымның, білімнің зияткерлік деңгейіне, сонымен қатар еңбек ресурстары мен индустриалды дамудың кәсіби біліктілігіне арналған тест.
Аддитивті технологиялар (ағылшынша Additive Fabrication-дан) - өндіруге қатысты технологиялардың жалпы атауы сандық үлгіге (немесе CAD моделіне) сәйкес бөлу қабат қосу. Өнім кезең-кезеңімен қабаттарда алынады емдейтін материал қабатының пайда болуы (қандай-да бір жолмен) бұл қабатты көлденең конфигурацияға сәйкес бекіту немесе бекіту CAD моделі және әрбір келесі қабаттың алдыңғы деңгеймен байланысы үрлеу.

1 Color Jet Printing (CJP) 3D басып шығару технологиясы
Color Jet Printing-бұл гипс немесе пластик негізіндегі композитті ұнтақты қабаттап жабыстыру және бояу негізделген 3D-басып шығару технологиясы. CJP технологиясы мына заттарды басып шығаруға кең мүмкіндік береді: сәулет макеттері, адамдардың шағын фигуралары, кәдесыйлар, визуалды бағалау үшін прототиптер, өнімнің презентациялық үлгілері.
Артықшылықтары: толық түсті басып шығару, төмен өзіндік құны, 0,1 мм дейін дәлдігі.
Альтернатива: SLS технологиясы ұнтақты материалдардың (бірақ бір ғана түс) қосылуының үлкен беріктігін қамтамасыз етеді.
CJP-3D Systems компаниясының ProJet x60 сериялы (ZPrinter) және ProJet 4500 моделінде қолданылатын озық технология. Бұрын технология 3D Printing немесе 3DP деп аталды. Оның көмегімен сіз тез монохромды да, түрлі-түсті прототиптерді композитті ұнтақтан жасай аласыз.
CJP жұмысының негізінде екі материал жатыр -- негізгі және байланыстырушы. Негізгі материал (VisiJet PXL Core) немесе ұнтақ пластик бұйымның қабаттарын құру үшін қызмет етеді.

Color Jet Printing (CJP) 3D басып шығару технологиясы гипс және пластмасса ұнтағын желімдеуге негізделген ең көп сұранысқа ие және кең таралған кәсіби технологиялардың бірі. Модельдің кезекті қабатын құру үшін жұмыс үстелінің барлық ауданы бойынша Білікше жағылады және тегістеледі, оған ағысты еске түсіретін бастиекпен модель қимасының пішіні бойынша сұйық желім (байланыстырушы зат) жағылады, содан кейін жасалған қабаттары бар үстел түсіріледі және процесс бір рет қажетті мөлшерде қайталанады. Модельді басып шығарғаннан кейін байланысты емес қалған артық ұнтақ кейіннен қайта пайдалану үшін бункерге қайтып орала отырып, автоматты түрде немесе қолмен жойылады. Модельдің бетін белгілі бір қасиеттер беру үшін (тегістілік, беріктілік, аз гигроскопиялық) оны арнайы құраммен-бекіткішпен өңдеу қажет, ол ретінде әдетте ағылшын тұзының ерітіндісі (магний сульфатының гептагидрататы), балауыз, парафин,

Процесс

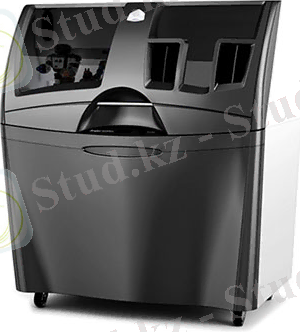

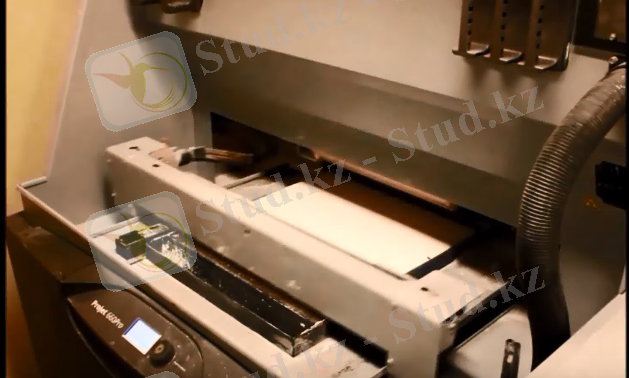

Кәсіби CJP принтері 3D Systems ProJet 660

Технологияның ерекше ерекшелігі түрлі-түсті байланыстырғыш элементтерді пайдалану болып табылады, бұл кешенді түрлі-түсті 3D-модельдерді жасауға мүмкіндік береді.

1.1 CJP технологиясы бойынша прототип жасау принципі
CJP технологиясы бойынша жұмыс істейтін 3D-принтер екі бөліктен тұрады: модельдік материал жүктелетін бұйымды салу камерасы және артық материалды алып тастайтын тазалау камерасы. Прототип өндірісі қабат. Алдымен модель материалы біркелкі жұқа қабатпен тұрғызу камерасының платформасының барлық жазықтығына бөлінеді. Содан кейін бұл қабатқа компьютерлік 3D-үлгіге сәйкес өзара материал бөлшектерін жабыстырып және бояй отырып, байланыстырушы зат қолданылады.
Желім жағылғаннан кейін платформа қабаттың қалыңдығына төмен қарай жылжиды (0,1016 мм). Ығысқаннан кейін басып шығарушы баста қабаттың артынан үлгі өсіре отырып, бағдарламаланған қозғалысты қайтадан бастайды.
Алдымен жұмыс платформасына (объектінің құрылысы жүргізілетін) бірінші қабаттың биіктігіне сәйкес ұнтақ қабаты қолданылады. Әдетте модельдің барлық қабаттары биіктігі бойынша тең. Ұнтақ валикпен тегістеледі, артығы жойылады. Бұдан әрі бірінші қабаттың қимасына сәйкес келетін материал учаскелеріне басып шығарушы бастың көмегімен байланыстырушы зат беріледі. Бұдан әрі жұмыс платформасы бір қабаттың биіктігіне төмен түсіріледі және материалдың жаңа порциясымен жабылады. Байланыстырушы зат екінші қабатқа сәйкес учаскелерге беріледі. Барлық кезеңдер объектіні толық тұрғызғанға дейін қайталанады.

CJP технологиясы бойынша прототип жасау принципі
CJP басу технологиясы-танымал, бірақ сәл ескірген, бұл әдістеменің атауы-3DP, бұл Three-Dimensional Printing. CJP басып шығару технологиясы бұл атауды байланыстырушы компонент ретінде бүгінгі күні монохромды модельдер өндірісін толығымен жоққа шығарған түрлі-түсті материалдар қолданыла бастағанға дейін алып келді. Бұл әдістеме тиісті жабдықтар мен материалдарды өндірумен айналысатын 3D Systems компаниясымен патенттелген.

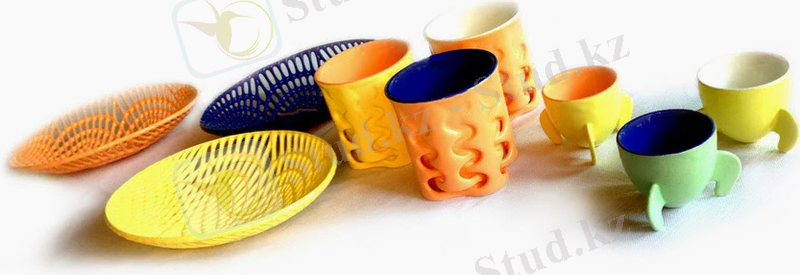

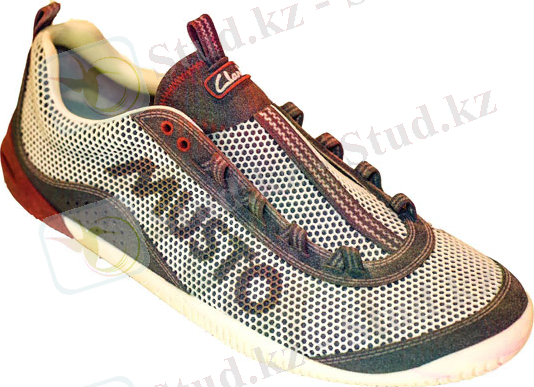

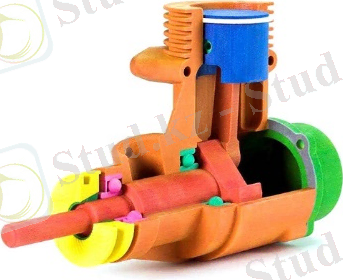

CJP технологиясы бойынша алынған өнім
CJP басу технологиясы түсті бұйымдарды жасау мүмкіндігі ең алдымен қызықты. Екінші орында 3D басып шығару жылдамдығы жоғары, сондай-ақ басқа да кәсіби баспа әдістері бойынша жұмыс істейтін өнеркәсіптік 3D принтерлермен салыстырғанда жабдықтың салыстырмалы төмен құны бар. Төменде біз бұйымдарды шығару процесін кезең-кезеңмен жазамыз, сондай-ақ технологияның ерекшеліктері туралы егжей-тегжейлі баяндаймыз.

1.2 3D басып шығару қалай жүреді
Алғашқы қадамдарға келетін болсақ, мұнда CJP баспа технологиясы аддитивті өндірістің басқа әдістемелерінен еш айырмашылығы жоқ. Барлығы белгілі бір ережелерді ескере отырып әзірленген тиісті 3D моделін құрудан басталады. Бұл ережелер мұнда егжей-тегжейлі қарастырылған. Дайын 3D моделі арнайы бағдарламада (NetFabb және т.б.) қателерге тексеріледі және қажет болған жағдайда (автоматты немесе қолмен) өңделеді. Алынған файл слайсер бағдарламасына жүктеледі. Бұл ерекше бағдарламалық қамтамасыз ету, әдетте 3D принтермен бірге жеткізіледі және модель негізінде басқару кодын басып шығару және генерациялау үшін 3Д параметрлерін қоюға арналған. Пішімде алынған файл .STL және 3D принтерге жүктеледі.

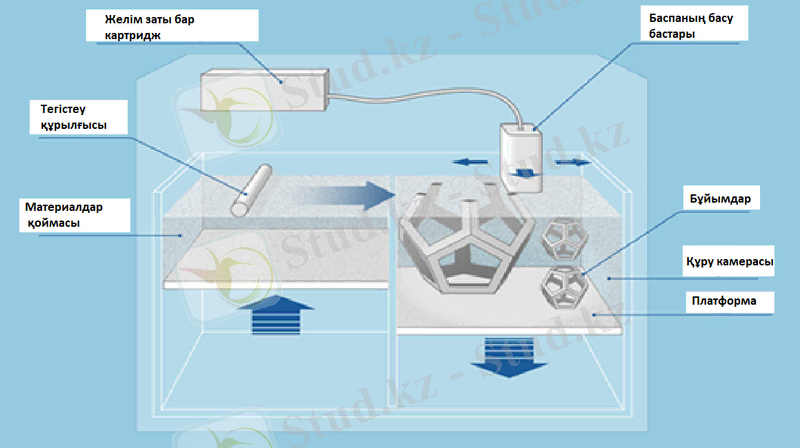

Енді әдістемеге тікелей өтіңіз. CJP басу технологиясы ұнтақты материалдармен жұмыс істейді, оның жекелеген учаскелері байланыстырғыш заттың көмегімен бір-бірімен жабыстырылады. Принтердің 3Д жұмыс аймағы шығыс материалына арналған бөліктен, оны тегістеуге арналған білікшеден, сапқа тұрғызу камерасынан, желімі бар контейнерден, оны беру жүйесінен және басып шығару бастарынан тұрады.
CJP баспа технологиясы
Жоғарыда айтылғандай, ұсынылған 3Д баспа әдістемесінің негізгі ерекшелігі-өте қысқа уақыт ішінде толық түсті бұйымдарды жасау мүмкіндігі. Сондай-ақ, тәуелді элементтердің астында қолдау құрылымдарын басып шығару қажеттілігінің жоқтығы өте қызықты: басып шығару ұнтақ бар камерада болғандықтан, олардың рөлін ұнтақ өзі атқарады.

ColorJet Printing 3D принтер дизайны және технологиялық процесс өнімі
CJP технологиясы бойынша жұмыс істейтін 3D-принтер екі негізгі бөліктен тұратын болса, яғни модельдік материал жүктелетін бұйымды салу камерасы және артық материалды алып тастайтын тазалау камерасы. Ал кейбір 3D принтер модельдерінде тазалау камерасы қосымша жабдық ретінде қарастырылады.
Технология ерекшеліктерінің бірі-басып шығару процесінде қолдау көрсетілмейді. Модель үшін Қолдау құрылымы тазалау камерасына алынып тасталған жабыспайтын ұнтақ болып табылады және 3D-басып шығарудың кезекті сессиясында қолданылуы мүмкін.

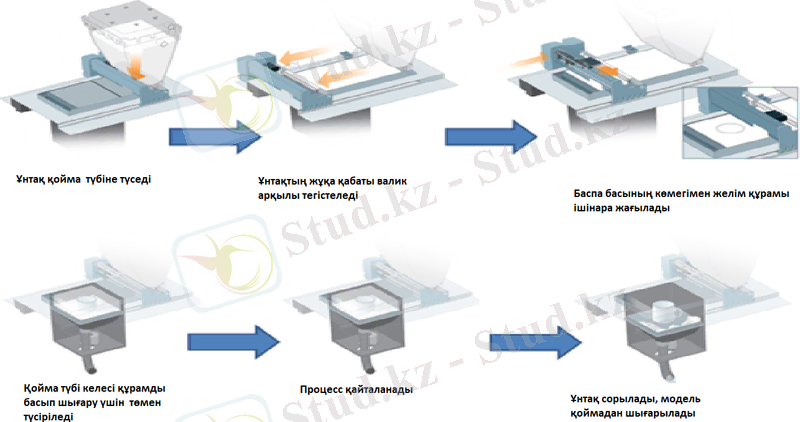

Технологиялық процестің негізгі кезеңдері:
1. Бұйымның 3D-моделі САПР-дан полигоналды тор түрінде экспортталады, көлденең қималарға бөлінеді және одан әрі басып шығаруға шығарылады.
2. Ұнтақтың жұқа қабаты 3D-принтерді құру үстеліне беріледі және білікшемен тегістеледі.
3. Жоғарыдан ұнтақ таңдап байланыстырушы зат қолданылады.
4. Камера қабаттың (0,1016 мм) деңгейінен төмен түсіріледі, ұнтақтың келесі қабаты жағылады.
5. Процесс бөлшектің құрылысы аяқталғанша қайталанады.
6. Одан әрі артық ұнтақ 3D принтер камерасынан вакуумдық жүйемен сорылып алынады және дайын бөлшек шығарылады.

1.3 Color Jet Printing арқылы дайындама алу үлгісі

1. Color Jet Printing - те басып шығаруға дайындаманың 3d үлгісін дайындау

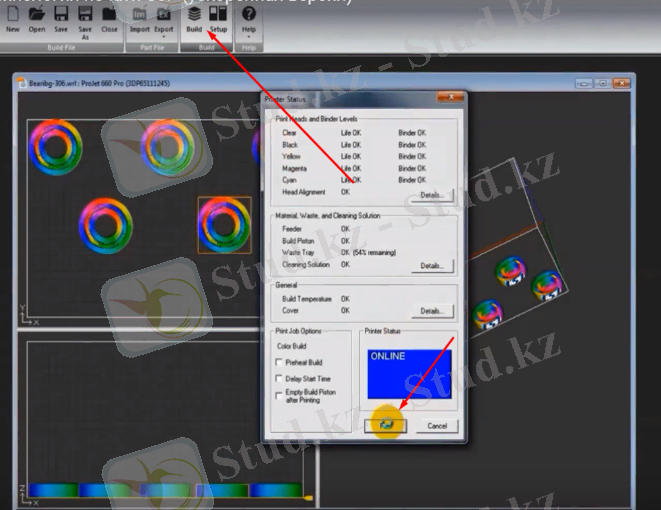

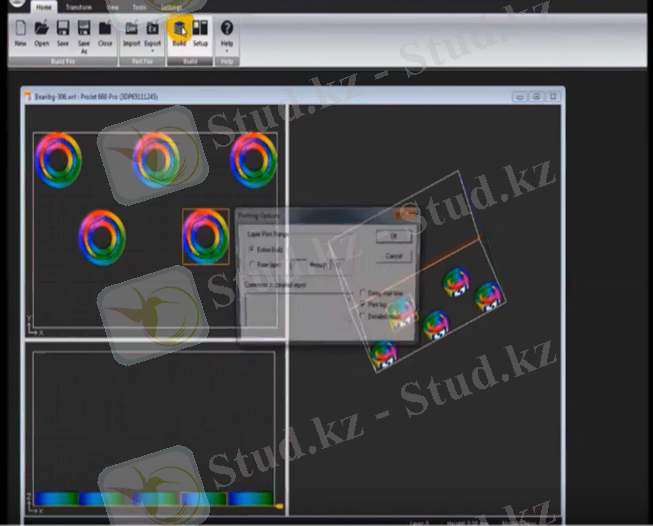

2. Дайын болаған дайындама үлгісін CJP-ге басып шығаруға жіберу үшін build батырмасын басып, артынан Finish шертпесін шертеміз.

3. Мәлімет CJP ге жеткенде, ол іске қосылады

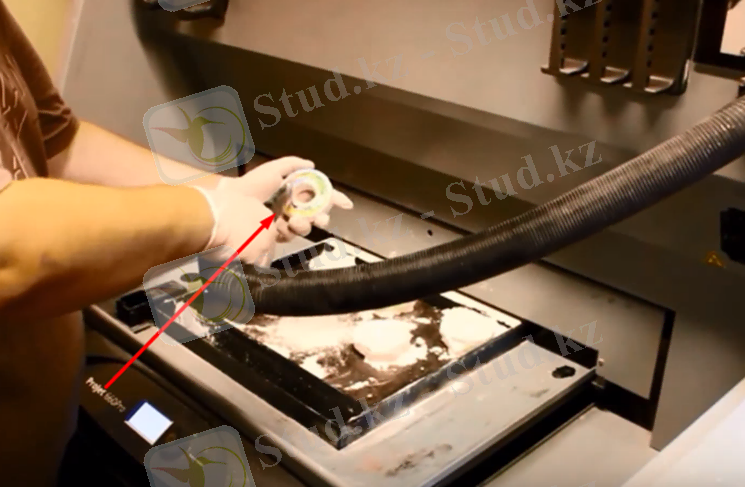

4. Пылисос арқылы қалдықтарды тазартамыз.
Яғни,материал және гипсокордон қалдықтарын алып тастаймыз.

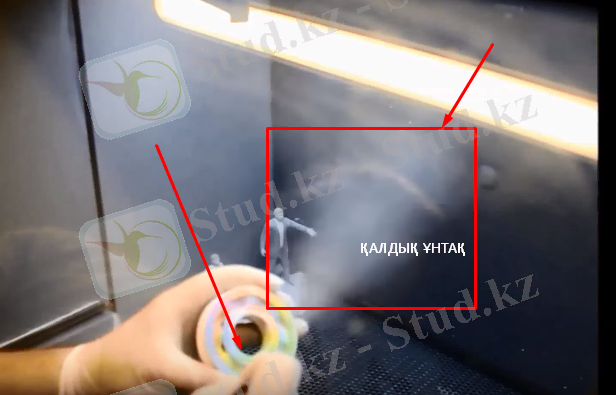

5. Сығылған ауамен ұнтақ қалдықтарын үрлеу арқылы тазартамыз

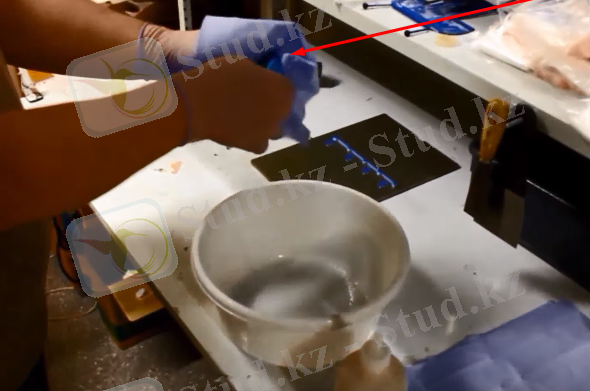

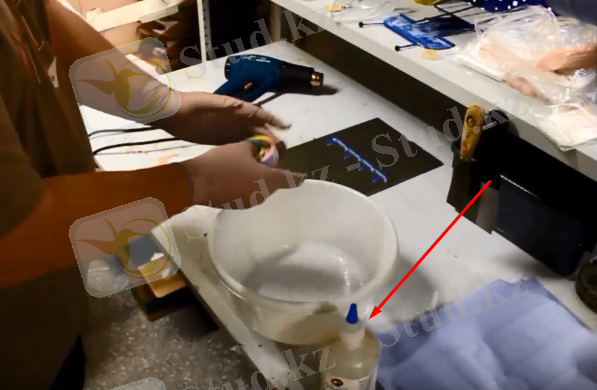

6. Беріктікті арттыру үшін химиялық өңдеу жүргіземіз

7. Ылғалды шүберек арқылы сүртіп тазалап аламыз

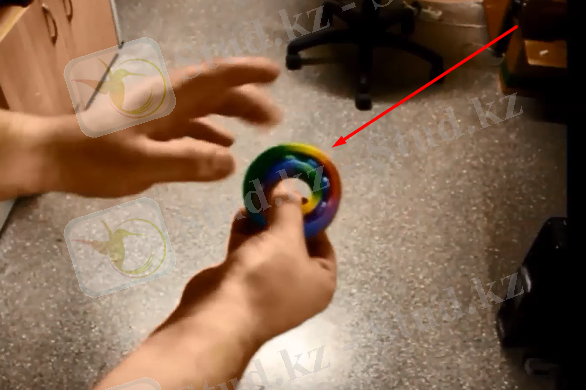

8. Дайын !

2 Color Jet Printing (CJP) 3D басып шығару принтерлері
Color Jet Printing (CJP) 3D басып шығару принтерлерінің казіргі таңда қолданысқа ие: ProJet монохромды және түсті принтерлері болып табылады.
ProJet монохромды принтерлерінің ішінде кең қолданысқа ие 2 түрі бар:
ProJet 160-3D Systems компаниясынан қол жетімді 3D принтері. Оны инженерлер, дизайнерлер мен сәулетшілер қолданады, ол жұмыс тиімділігі мен жабдықты пайдалану қарапайымдылығына баға береді. 3D-принтердің ықшам өлшемдері айтарлықтай кеңістікті қажет етпейді, сондықтан технологияны компанияның шағын бөлімі немесе студенттік аудиторияда да орнатуға болады. 3D ProJet 160 принтері энергияны тұтынудың төмендігінен және материалдардың құнының төмендігінен пайдалану барысында да үнемді.
3D принтер ProJet 360-композитті ұнтақтан сапалы 3D-басып шығару үшін тамаша шешім. Дизайнерлер, сәулетшілер мен инженерлер үшін қолайлы, олар тез сапалы макеттер мен прототиптерді алу керек. Жабдықты талап етпейді, сондықтан оны кез келген қолайлы бөлмеде орнатуға болады. ProJet 360-та осындай құрылғылардың арасында ең төмен эксплуатациялық шығындар-Аналогты қолданудан екі есе-үш есе төмен.

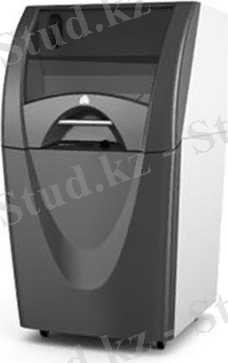

ProJet 160-3D Systems 3D принтер ProJet 360
Сонымен қатар ProJet түсті принтерлерінің ішінде мына түрлері қолданысқа ие:
ProJet 260Plus-ең қолжетімді 3D принтері. Ең танымал дизайнерлер, сәулетшілер, инженерлер арасында жұмыс істеу үшін басып шығару сапасы мен жылдамдығын талап етеді. 0,1 мм дейін жақсы түс беру мен дәлдікті қамтамасыз етеді. Жеңіл және ықшамдық-ProJet 260Plus 3D принтерін тиімді көрсететін екі артықшылық. Құрылғыны қарапайым кеңселерде қолдануға болады, ол қызметкерлерге оңай және ыңғайлы.
ProJet 460Plus-дайын өнімді тазалау камерасы бар түсті 3D принтер. Cmy палитрасы 180 000 түстерін ойнату арқылы шынайы модельдерді жылдам жасауға мүмкіндік береді. ProJet 460Plus шусыз ... жалғасы
