3 Зертханалық жұмыс №3. Бір фазалы токтың аз қуатты түзеткіштері

Мақсаты:

1. Бір периодты және екі периодты түзеткіштердің сұлбаларындағы процестерді талдау.

2. Түзеткіш сұлбасындағы трансформатордың жұмысын зерттеу.

3. Түзеткішдиодты көпірсұлбасындағы процестерді талдау.

4. Көпір және екіұп-лупериодты түзеткіштердегі диодтағы максималды кернеуді салыстыру.

5. Біртүзеткіштер мен көпірлік және екіполуперидегі Шығыс кернеуінің жиілігін салыстыру.

3. 3 эксперимент нәтижелері

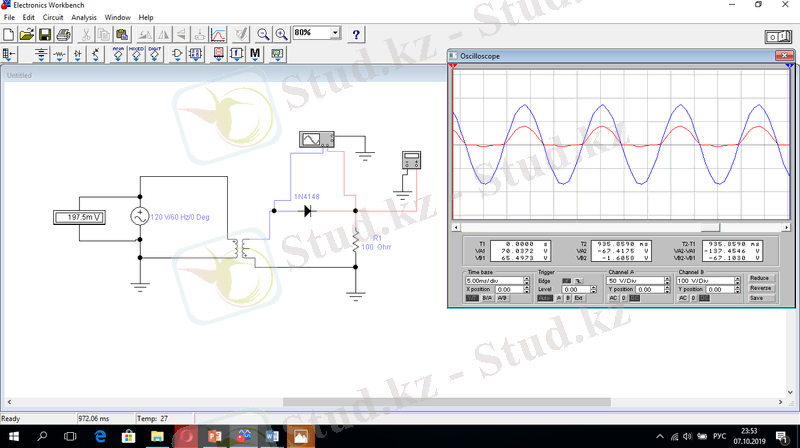

Эксперимент 1. Бір нополупериодты түзеткіштің кіріс және шығыс кернеуін зерттеу.

а) осциллограмма

Максималды кіріс кернеуі Umaх= 8, 41 В

Максималды шығу кернеуі Umвых==7, 63 В

б) шығу сигналының кезеңі T= 16. 75мс

шығу сигналының жиілігі: есептеу f=59, 7гц

в) максималды кері диод кернеуі: өлшеу Umax=8, 41 В

г) трансформация коэффициенті k=20, 17

д) тұрақтықұраушы шығу кернеуі: Ud = 2, 33 В

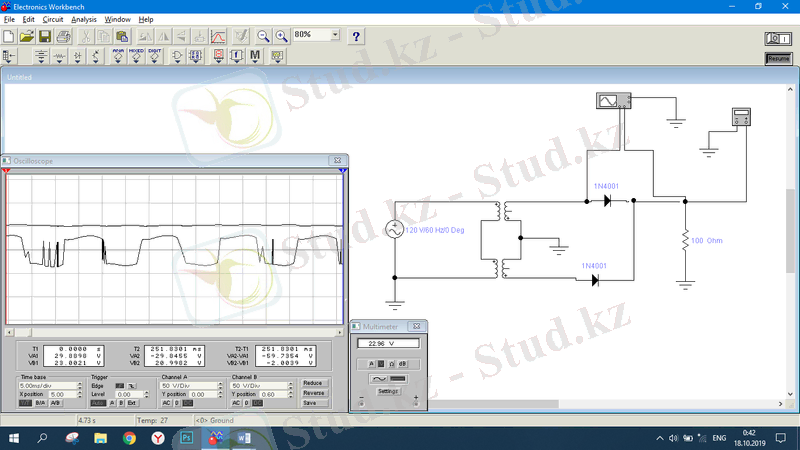

Эксперимент 2. Трансформатордың орта нүктесін бұру мен екі жартылай периодты түзеткіштің кіріс және шығыс кернеуін зерттеу.

a) Максималды кіріс кернеуі Umах=4, 2 В

Максималды шығу кернеуіUmвых=3, 445 В

б) шығу сигналының кезеңі T=8, 25мс

шығу сигналының жиілігі: есептеу f=120, 773 Гц

в) максималды кері диод кернеуі: өлшеу Umax = 7, 71 В

г) тұрақты құрауыш шығу кернеуі: Ud = 2, 194 В

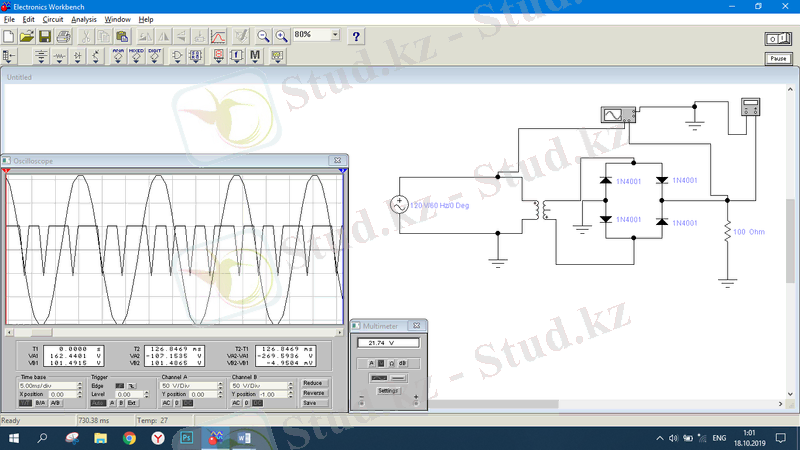

Эксперимент 3. Көпірлі түзеткіштің кіріс және шығыс кернеулерін зерттеу.

а) осциллограмма

Максималды кіріс кернеу іUmах=168, 26 В

Максималды шығу кернеуі Umвых=6, 84 В

б) шығу сигналының кезеңі T=8, 41мс

шығу сигналының жиілігі: есептеу f=118, 9 Гц

в) максималды кері диод кернеуі:

өлшеу Umax=8, 413 В

г) трансформация коэффициенті k=20, 165

д) тұрақты құраушы шығу кернеуі: Ud = 5, 36 В

Қорытынды: Бұл зертханалық жұмыста бірпериодты және екі периодты түзеткіштердің сұлбаларындағы процесстерді талдадық. Түзеткіш-айнымалы ток көзінің энергиясын тұрақты токқа түрлендіруге арналған құрылғы екеіндігіне көз жеткіздік. Бұл схеманың негізі белгілі бір схема бойынша қосылған бір немесе бірнеше диодтар түзеткіш болып табылады. Трансформатордың функциясы шығуда тұрақты кернеудің талап етілетін шамасын алу мақсатында U1 берілген бастапқы кернеу кезінде U2 екінші кернеудің жоғарылауына немесе төмендеуіне әкеледі. Түзеткіш принципі U2 екі полярлы синусоидалды қисықтан ud кернеуін диодты схеманың көмегімен алуға негізделеді. Ud кернеуі түзеткіштің түзетілген кернеуінің қисығын сипаттайды. Оның тұрақты құрамдас бөлігі түзетілген кернеудің орташа мәнін анықтайды.
