ЗЕРТХАНАЛЫҚ ЖҰМЫС №1

Диод пен стабилитронның р-п көшу қасиеттерін зерттеу

Жұмыстың мақсаты :

Диод пен стабилитронның вольт-амперлық сипаттамаларын (ВАС) алу және талдау, сипаттамалары бойынша параметрлерін анықтау.

1. Қысқаша теориялық мәліметтер

Диод - екі электродты, электр тогының бағытына байланысты әр-түрлі өтімділігі бар электронды аспап. Жартылай өткізгішті диод - бұл, бір түзеткіш электрлік өтуі және екі шығысы бар, түрлі электрлі-тесікті р-n-өту қолданылатын, жартылай өткізгішті аспап. Жартылай өткізгішті диодтың графикалық белгіленуі:

http://lib.kstu.kz:8300/tb/books/2015/PS/Elektronika%20negizder/teory/1.2.files/image002.jpg

Диодтарда рn-өту жартылай өткізгіш кристалдың р- және n-өтудің бөлгіші электрлік өту түзеткіші ретінде қолданылады

Р-ауданынан n-ауданына қарсы диффузия және электрондар n -ауданынан р-ауданына нәтижесінде қоспа жылжымайтын иондары компенсацияланбаған болып қалады (р-ауданы үшін акцепторлы; n-ауданы үшін донорлы) .

Түзеткіш диодтардың негізгі параметрлері:

1. Диодтың кері кернеу максималды мәні Uобр max.

2. Диодтың орташа түзетілген тогы Iвп ср.

3. Диодтың тікелей импульстік тогы Iпр и.

4. Диодтың орташа кері тогы Iобр ср.

5. Орташа берілген тікелей ток мәнінде диодтың орташа тік кернеу мәні Unp cp.

6. Диодтың орташа таралу қуаты Рср д.

7. Диодтың дифференциалды кедергісі rдиф.

Жартылай өткізгіш стабилитрондар

Кейде тіректі диодтар деп аталатын жартылай өткізгіш стабилитрондар кернеу стабилизациясы үшін арналған. Олардың жұмысы диодтың кері бағытында қосылуында рn-өтудің электрлік ойық көрінісінде негізделген.

Стабилитрондардың негізгі параметрлері:

1. Стабилизация кернеуі Uст.

2. Стабилизация максималды тогы Iст, mах.

3. Стабилизация минималды тогы Iст, min.

4. Ойық аумағында сияқты берілген мән бойынша анықталатын rдиф дифференциалды кедергі.

5. Стабилизация кернеу температуралық коэффициенті aст.

2. Жұмыстың орындалу тәртібі

Зертханалық жұмыста 3. 4-3. 6 суреттерді көрсетілген электр сұлбасының моделін Electronics Workbench бағдарламасында құрастырудан тұрады.


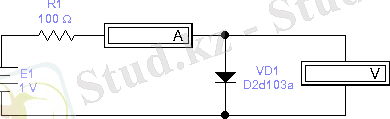

3. 4 сурет. Диодты зерттеу үшін арналған схема


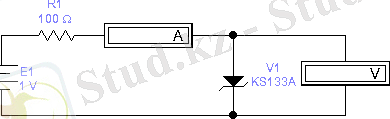

3. 6 сурет. Стабилитронды зерттеу үшін арналған схема

2. 1. Бағдарламаны іске қосу

Electronics Workbench бағдарламасын келесі әдістермен іске қосуға болады:

  • "C:\Program Files\EWB512\WEWB32. EXE" папкасында орналасқан "WEWB32. EXE" файлы бойынша;
  • "Пуск" менюінің ішінде "Программы" командасын таңдап, ашылған бағдарламалардың тізіміненElectronics Workbench" таңдау арқылы;

2. 2 Сұлбаны құру үшін элементтерді табу және оларды бағдарламалық жұмыс аймағында орналастыру

Осы зертханалық жұмысты орындау кезінде біз келесі библиотека компоненттерін қолданамыз:

  • Sources(источники - көздер) :Battery(источник постоянной ЭДС - ЭҚК тұрақты көзі)
  • Basic(базовые элементы - базалық элементтер) :Resistor(резистор) компоненттері бар.
  • Diodes(диод) :Diod(диод), Zener Diod(стабилитрон)
  • Indicators(индикаторы - индикаторлар) :Ampermetr(Амперметр), Voltmetr(Вольметр)

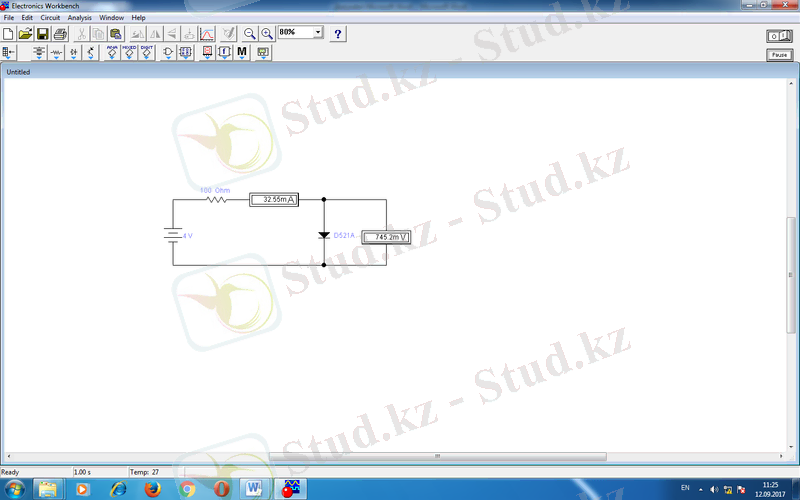

1 сұлба. Диод-тік тармақ ВАС.

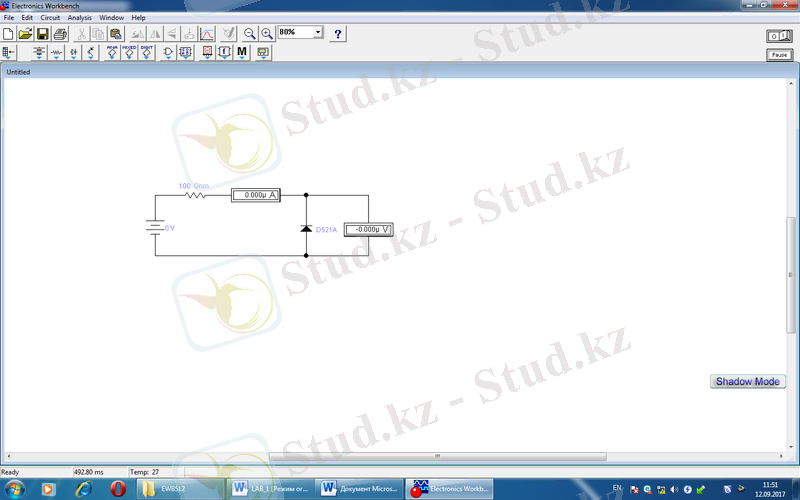

2 сұлба. Диод-кері тармақ ВАС.

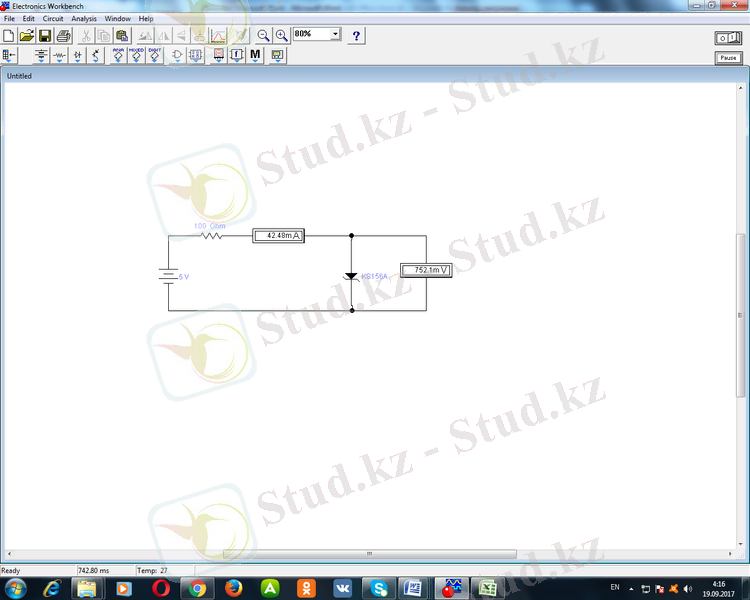

3 сұлба. Стабилитрон-тік тармақ ВАС.

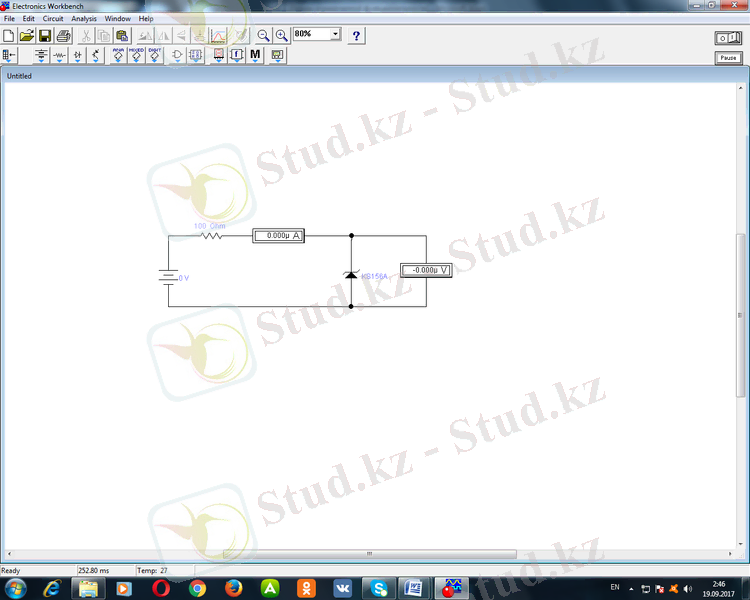

4 сұлба. Стабилитрон-кері тармақ ВАС.

Uпр
Iпр
№: 5
Uпр: 752, 1
Iпр: 42, 48
№: 4
Uпр: 745, 2
Iпр: 32, 55
№: 3
Uпр: 735, 8
Iпр: 22, 64
№: 2
Uпр: 721, 0
Iпр: 12, 79
№: 1
Uпр: 684, 8
Iпр: 3, 152
№: 0. 5
Uпр: 499, 7
Iпр: 2, 958
№: 0
Uпр: 0
Iпр: 0
Uпр
Iпр
№: 0
Uпр: 0
Iпр: 0
№: 5
Uпр: 5
Iпр: 5
№: 10
Uпр: 10
Iпр: 10
№: 15
Uпр: 15
Iпр: 15

1-кесте. Диод-тік тармақ ВАС. 2-кесте. Диод-кері тармақ ВАС.

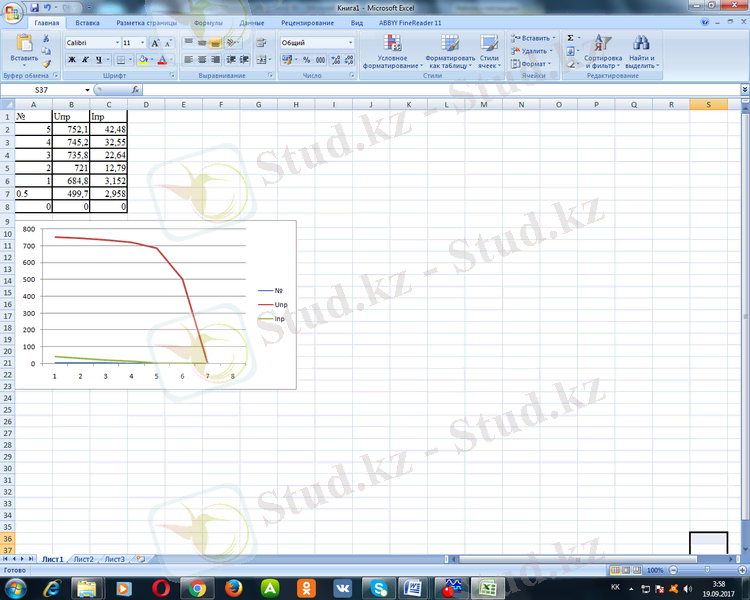

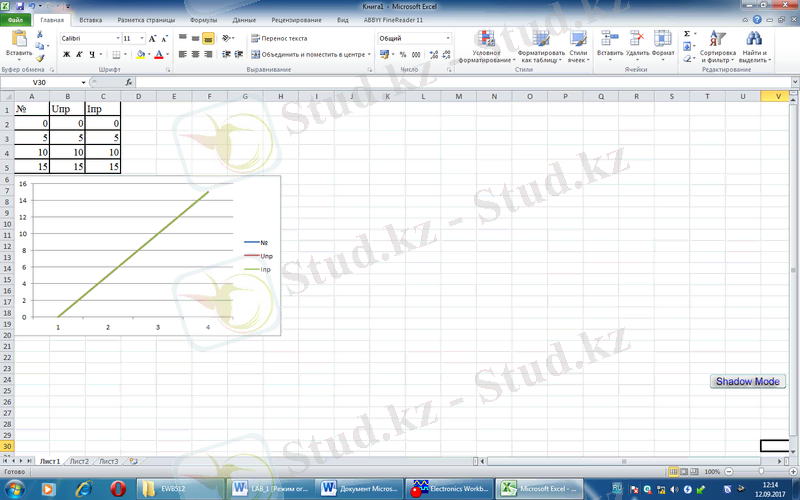

1. График. Диод-тік тармақ ВАС. 2. График. Диод-кері тармақ ВАС.

Uпр
Iпр
№: 0
Uпр: 0
Iпр: 0
№: 1
Uпр: 1
Iпр: 1
№: 2
Uпр: 2
Iпр: 2
№: 3
Uпр: 3
Iпр: 3
№: 4
Uпр: 4
Iпр: 4
№: 5
Uпр: 5
Iпр: 5
№: 6
Uпр: 5, 999
Iпр: 5, 999
№: 7
Uпр: 6, 999
Iпр: 6, 999
№: 8
Uпр: 7, 999
Iпр: 7, 999
№: 9
Uпр: 8, 999
Iпр: 8, 999
№: 10
Uпр: 10
Iпр: 10
№: 15
Uпр: 15
Iпр: 15
№: 25
Uпр: 25
Iпр: 25
№: 50
Uпр: 49, 99
Iпр: 49, 99
Uпр
Iпр
№: 5
Uпр: 752, 1
Iпр: 42, 48
№: 3
Uпр: 735, 8
Iпр: 22, 64
№: 1
Uпр: 684, 8
Iпр: 3, 152
№: 0. 5
Uпр: 499, 7
Iпр: 2, 958
№: 0
Uпр: 0
Iпр: 0

4-кесте. Стабилитрон-тік тармақ ВАС.

3-кесте. Стабилитрон-кері тармақ ВАС.

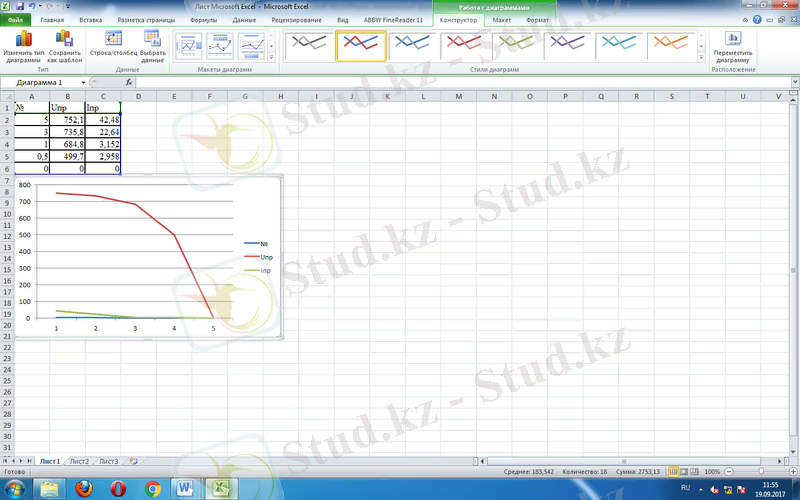

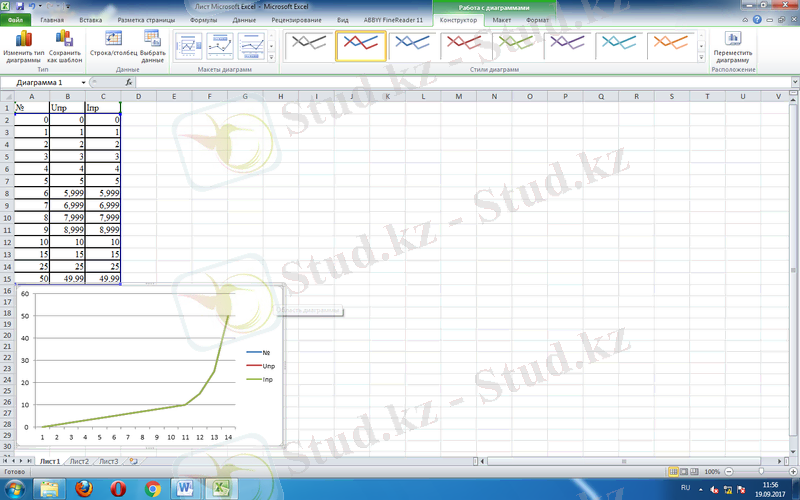

3. График. Стабилитрон- 4. График. Стабилитрон-

кері тармақ ВАС. тік тармақ ВАС.

Қорытынды : Біз бұл зертханалық жұмыста диод пен стабилитронның вольт-амперлық сипаттамаларын (ВАС) алып талдадық және сипаттамалары бойынша параметрлерін анықтадық.
