ТҰРАҚТАНДЫРҒЫШТЫҢ ПАРАМЕТРЛІК СХЕМАЛАРЫН ЗЕРТТЕУ


ЗЕРТХАНАЛЫҚ ЖҰМЫС №3
ТҰРАҚТАНДЫРҒЫШТЫҢ ПАРАМЕТРЛІК СХЕМАЛАРЫН ЗЕРТТЕУ
Жұмыстың мақсаты: тұрақтандырғыштың параметрлік кернеуінің принципін зерттеу, кіріс кернеуінің және жүктеме өзгерген кезде тұрақтандыру коэффициентін зерттеу.
1. Қысқаша теориялық мәліметтер:
Тұрақтандырғыштардың түрлері және олардың негізгі сипаттамалары. Кернеу тұрақтандырғышы деп жүктемедегі кернеуді белгілі дәлдікпен ұстап тұратын құрылғыны айтады. Кернеудің жүктемедегі өзгерісі себептер қатарымен шақырылуы мүмкін: біріншілік қорек көзінің кернеуінің тербелісімен (айнымалы кернеу желісінің, аккумулятордың, гальваникалық элементтің), жүктеменің өзгерісімен, қоршаған ортаның температурасының өзгерісімен және т. б. Жұмыс принципі бойынша тұрақтандырғыштарды параметрлікке және компенсациондыққа бөледі. Өз кезегінде параметрлік тұрақтандырғыштар бір каскадтық, көп каскадтық және көпірлік болады. Компенсациондық тұрақтандырғыштар үздіксіз немесе импульстік реттеумен бола алады; барлығы да тізбектей және параллельді типте бола алады. Параметрлік тұрақтандырғыштар кернеуді тұрақтандыруды жартылай өткізгіштік приборлардың параметрлерін өзгерту есебінен жүзеге асырады: стабилитрондарды, стабисторларды, транзисторларды және т. б. Кернеудің жартылай өткізгіштік стабилизаторлардың өзгеретін параметрлері олардың кедергілері немесе өткізгіштіктері болып табылады. Компенсациондық тұрақтандырғыштар жартылай өткізгіштік приборларда орындалған жүктемедегі кернеуді автоматты реттеудің жабық жүйесі болып табылады. Бұл тұрақтандырғыштардағы шығыстық кернеу әдетте параметрлік тұрақтандырғыштардың типтерінің бірімен құрылатын тұрақты тірек кернеуіне тең немесе пропорционалды болып ұсталады. Компенсациондық тұрақтандырғыштар жүктемеге параллельді немесе тізбектей қосыла алатын реттеуші элементтен тұрады (әдетте транзистор) . Реттеуші элемент үздіксіз немесе кілттік режимде жұмыс істей алады. Импульстік тұрақтандырғыштарда реттеуші элементтің кілттік жұмыс режимі қолданылады. Үздіксіз реттеумен тұрақтандырғыштарда реттеуші элемент үздіксіз режимде жұмыс істейді.
Шығыстық қуаты бойынша тұрақтандырғыштарды аз қуатты (1Вт дейін), орташа қуатты (250 Вт дейін) және үлкен қуатты (250 ВТ жоғары) деп бөлуге болады. Аз қуатты тұрақтандырғыштар өлшеу техникасында, аналогты-сандық және санды-аналогтық түрлендіргіштерде қолданылады. Орташа қуатты тұрақтандырғыштар аз қуатты электрондық құрылғылардың қоректендірілуі үшін қолданылады. Қуатты тұрақтандырғыштарды лазерлік қондырғылардың, электрондық микроскоптардың және т. б. қоректендірілуі үшін қолданады. Жүктемедегі шығыстық кернеуді ұстап тұру дәлдігі бойынша тұрақтандырғыштарды прецизиондық (кернеудің өзгерісі 0, 005%), дәлдікті (кернеудің өзгерісі 0, 1-0, 005%), орташа дәлдікті (кернеудің өзгерісі 0, 1-0, 01%) және төмен дәлдікті (кернеудің өзгерісі 1-0, 1%) деп бөледі. Прецизиондық тұрақтандырғыштарда шығыстық кернеуді ұстап тұрудың жоғары дәлдігін алу үшін қоршаған ортаның температурасының өзгерісін жоятын арнайы құрылғы қолданылады (термостаттар және криостаттар) . Кернеу тұрақтандырғыштарының негізгі параметрлері. Кернеу тұрақтандырғыштарының параметрлері оларды жұмыс сапасы бойынша салыстыруға, электрондық құрылғыларды эксплуатациялау талаптарын таңдап алуға мүмкіндік береді. Мұндай параметрлерге келесілер жатады: қалыпты шығыстық кернеу Uвых, кірістік кернеудің дөлшеу диапазоны Uвх. min және Uвх. max, жүктеме тогының өлшеу диапазоны Iн. min және Iн. max, пайдалы әсер коэффициенті h, кернеу бойынша тұрақсыздық коэффициенті KнU және ток бойынша тұрақсыздық коэффициенті KнI, пульсацияның тегістеу коэффициенті KСГ және жылдам әрекеттілік. Тұрақтандырылудың номиналдық кернеуі Uвых - бұл тұрақтандырғыштық эксплуатациясының қалыпты жағдайындағы шығыстық кернеуі(анықталған кірістік кернеу, жүктеменің берілген тогы, қоршаған ортаның орнатылған температурасы) . Егер тұрақтандырғыш шығыстық кернеуді реттеуге мүмкіндік берсе, онда шығыстық кернеудің диапазоны беріледі Uвых. min және Uвых. max. Кірістік кернеудің өлшеу диапазоны Uвх тұрақтандырғыштардың дәлдік қасиеттері сақталатын тұрақтандырғыштың кірісіндегі кернеудің шектерін орнатуға мүмкіндік береді. Тұрақтандырғыштық жылдам әрекеттілігі оның кірістік кернеудің немесе жүктеме тогының секірмелі өзгерісін жылдам өңдеу қабілетін сипаттайды. Әдетте тұрақтандырғыштың жылдам әрекеттілігін кірістегі кернеудің немесе жүктеме тогының берілген секірмелі өзгерісі кезіндегі шығыстық кернеуінің орнатылу уақытымен анықтайды.
Сурет 3. 1 Тұрақтандырғыш кернеуінің бір сатылы параметрі
2. Жұмыстың орындалу тәртібі
Зертханалық жұмыста 3. 1 сурет көрсетілген электр сұлбасының моделін Electronics Workbench бағдарламасында құрастырудан тұрады
2. 1. Бағдарламаны іске қосу
Electronics Workbench бағдарламасын келесі әдістермен іске қосуға болады:
- "C:\Program Files\EWB512\WEWB32. EXE" папкасында орналасқан "WEWB32. EXE" файлы бойынша;
- "Пуск" менюінің ішінде "Программы" командасын таңдап, ашылған бағдарламалардың тізіміненElectronics Workbench" таңдау арқылы;
1-тапсырма.
1N4773-стабилитрон,

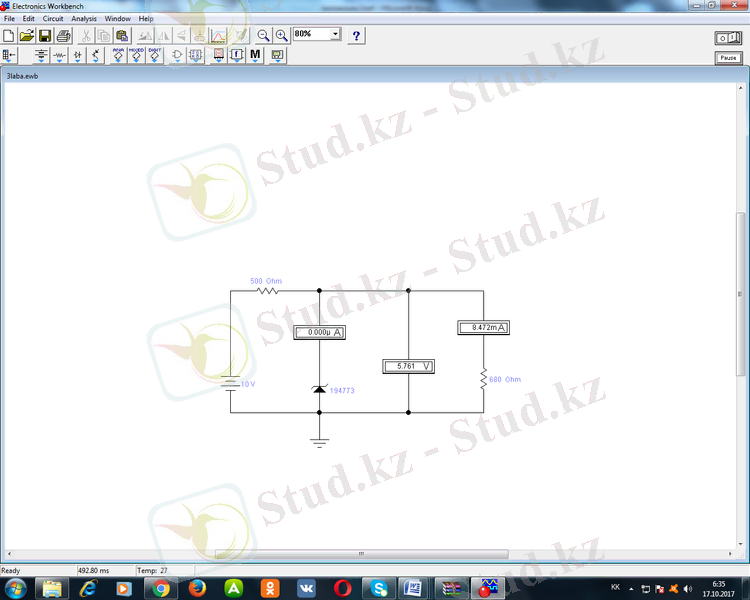

3. 1-сурет
Қорытынды:
Біз бұл зертханалық жұмыста тұрақтандырғыштың параметрлік кернеуінің принципін зерттедік, кіріс кернеуінің және жүктеме өзгерген кезде тұрақтандыру коэффициентін зерттедік.
