ЗЕРТХАНАЛЫҚ ЖҰМЫС №7

Жұмыстың мақсаты :операциялық күшейткіш (ОК) қасиеттерін зерттеу, күшейтуге салынған ОК негізіндегі жұмысты зерделеу.

1 Теориядан қысқаша мағлұматтар

Операционды күшейткіш (ОК) атауы қосу, алу, көбейту және бөлудің математикалық операцияларын орындау үшін жасалған күшейтудің үлкен коэффициентімен күшейткіштерге берілген. Мұндай күшейткіштер ±300 В ретте үлкен кернеумен жұмыс істеді, бірақ олардың шығуына дейінгі экономикалық мақсатты жүргізілетін есептеулерді орындады.

Операционды күшейткіш деп аналогты сигналдармен әр түрлі операциялар орындау үшін арналған кернеуді күшейткішті атаймыз: олардың күшеюі немесе әлсізденуі, интегралдау немесе дифференциалдау, олардың формасын түрлендіру және т. б. Барлық осы операцияларды ОК құрамына әр түрлі электронды элементтер кіретін кері байланыс тізбектері көмегімен орындайды.

Жалпы жағдайда операционды күшейткіш келесі түйіндерден тұрады: кіріс дифференциалды күшейткңш, кернеуді күшейткіш, тұрақты деңгейлі ығысу түйіні және қуатты күшейткіш, олар 7. 1 суретте көрсетілген.


7. 1 сурет - ОК функционалды схемасы

Кіріс дифференциалды күшейткіш (ДК) екі кіріс сигналына пропорционал сигналды күшейту үшін ОК-те қолданылады. Кернеуді күшейткіш күшейткіштің кіріс-шығысын ажырату және дифференциалды күшейткіштің сигналын күшейту үшін қызмет етеді. Ығысу түйіні кернеуді күшейткіштің шығыс кернеуінің деңгейін қуатты күшейткіштің кіріс параметрлерімен келістіреді. қуатты күшейткіш ОК күшейткіш каскадтарының шығыс кедергісін төменомды жүктемемен келістіру үшін қызмет етеді.

Шын ОК шексіз үлкен күшейту коэффициентімен кернеуімен басқарылатын кернеудің идеал көзіне көбірек сәйкестенуі керек. Кіріс дифференциалды кедергі шексіздікке тең болуы керек. Шығыс кедергісі нөлге тең болуы керек, содан жүктеме шығыс кернеуіне әсер етпеуі керек. Күшейтілетін сигналдардың жиілікті диапазоны тұрақты кернеуден өте жоғары жиілікке дейін (ондаған МГц) созылуы керек.

ОК кейбір параметрлерін толық қарастырамыз.

ОК кірістерінде сигналдың болмауында оның кіріс шығындары арқылы кіріс биполярлы транзисторлардың базалық токтарымен немесе кірістегі полярлың транзисторлармен ОК үшін бекітпелердің ағым токтарымен шартталған токтар өтеді. Кіріс токтар кіріс сигналының көзінің ішкі кедергісі арқылы өтіп, кірісте сигналдың болмауында шығыста кернеудің пайда болуын шақыратын ОК кірісінде кернеудің түсуін құрады. Осы кернеу түсуінің толтырылуы шын ОК токтары бір-бірінен 10…20 % ерекшеленетін мүмкіндігінен қиындатылған.

Өсу уақыты ОК шығыс кернеуі өзінің құрылған мәндерінен 10%-тен 90%-ке дейін мерзімдегі уақыт интервалымен анықталады.

Операционды күшейткіштің шартты-графикалық белгіленуі (ШГБ) 7. 2 суретте көрсетілген. ОК қысқартылған 7. 3 суретте көрсетілген.

7. 2 сурет - Операционды күшейткіш ШГБ

7. 3 сурет - Операционды күшейткіштің қысқартылған көрінісі

Операционды күшейткіштерде бес негізгі шығарымдары болады: екеуі қоректендіруді қосу үшін, екеуі кіріс сигналдарын беру үшін, біреуі шығыс сигналдарды алу үшін.

2. Жұмыстың орындалу тәртібі

Зертханалық жұмыста 7. 4-суреті көрсетілген электр сұлбасының моделін Electronics Workbench бағдарламасында құрастырудан тұрады

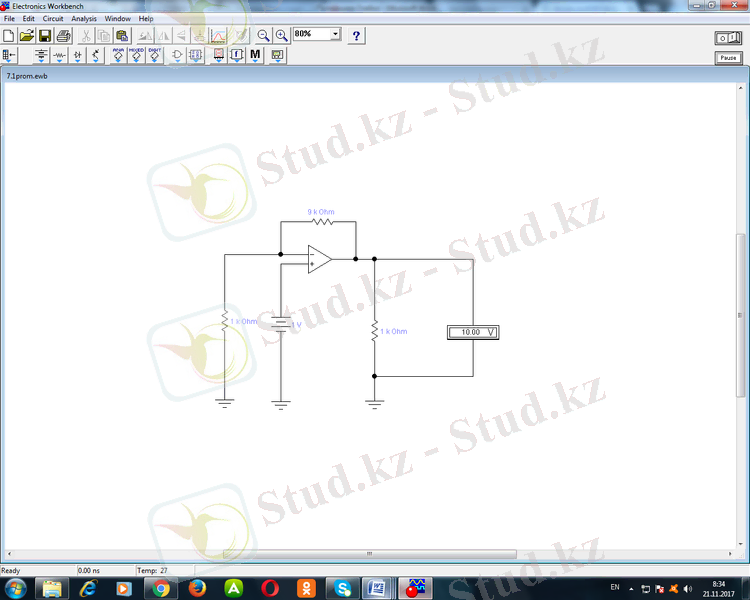

7. 4 - сурет. Терістемейтін ОК схемасы

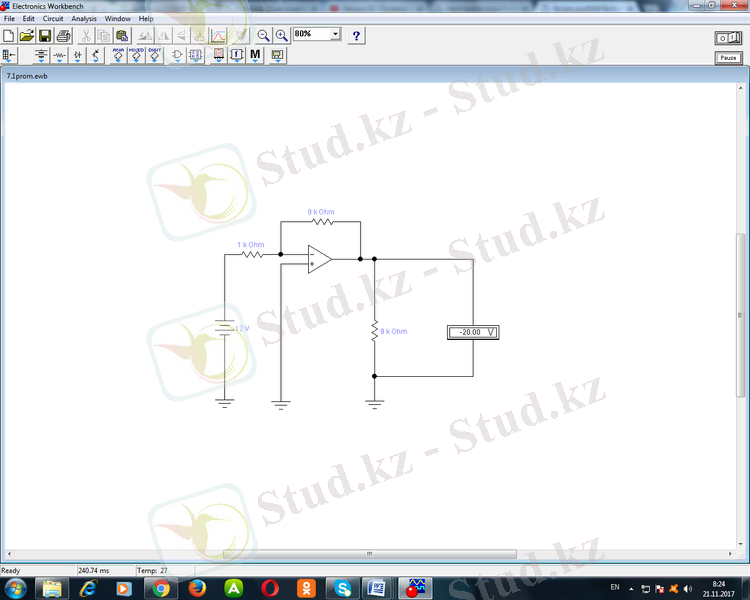

7. 5 - сурет. Терістейтін ОК схемасы

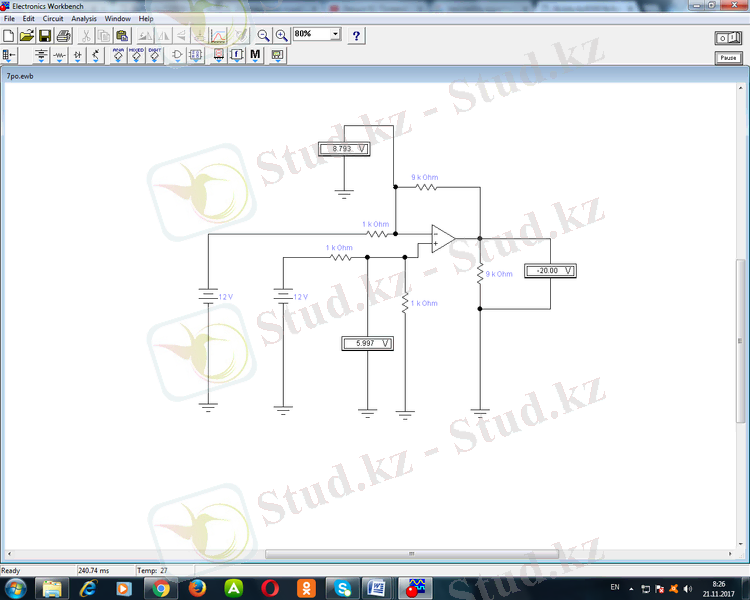

7. 6 - сурет. Дифференциалдық күшейткіштің схемасы

Терістемейтің операциондық күшейткіш схемасын зерттеу қажет. Кіріс кернеу мәндерін -1В-тан +1 В-қа дейін өзгертіп, аралығын (қадамын) U=0, 2В деп алып, графикті салу керек Uвых = f (Uвх) . Табылған мәндерді 1-ші кестеге еңгізу.

7. 1 - кесте. Операциондық күшейткіштің сипаттамалары

Uвх, B

-1

-0. 8

-0. 6

-0. 4

-0. 2

0. 2

0. 4

0. 6

0. 8

Uвх, B: Uвых, B

-1: -10

-0. 8: -8

-0. 6: -6

-0. 4: -4

-0. 2: -2

0: 0

0. 2: 2

0. 4: 4

0. 6: 6

0. 8: 8

1: 10

7. 7-сурет. Uвых = f (Uвх)

Қорытынды. Біз бұл зертханалық жұмыста операциялық күшейткіш (ОК) қасиеттерін зерттедік және күшейтуге салынған ОК негізіндегі жұмысты зерделедік.
