Гидрокомпенсатор.Жұмыс істеу принципі.
Қозғалтқыштың температурасы өсе келе ГТМ бөлшектері қызады бұл жылулық ұлғаюға әкеледі, демек араларындағы саңылаулар өзгере түседі. Саңылаулардың дұрыс реттемеуі, нақтырақ айтсақ өте кіші саңылауды келтіру клапанның нық жабылмауын туғызады ол өз кезегінде клапанның қызып кетуіне, ал тым үлкен саңылауды келтіру ГТМ жүйесінде тықылдау пайда болады. Сол сияқты саңылаулардың өзгеруі қозғалтқышты пайдалану барсындағы тозуда болады.
Клапанның саңылауларын реттеу айта кетерлік өте қиын және жауапты жұмыс болып табылады, сол себептен шайбалар мен тетіктердің орнына гидрокомпенсаторлар келді ол автоматты түрде саңылауды таңдай отырып қосымша келтірулерді қажет етпейді.
Гидрокомпенсатордың құрылысы 1 суретте көрсетілген

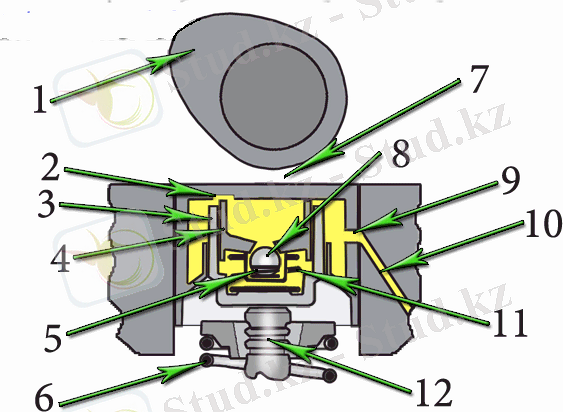

1 сурет - Гидрокомпенсатордың схемалық түрдегі бейнесі
1 - таратқыш біліктің жұдырықшасы; 2 - выемка в теле гидрокомпенсатордың корпусындағы ойық; 3 - втулка плунжердың төлкесі; 4 - плунжер. 5 - плунжердың клапанының серіппесі; 6 - газтаратқыш механизімінің клапанының серіппесі. 7 - таратқыш біліктің жұдырықшасы мен гидрокомпенсатордың жұмыс беті арасындағы саңылау; 8 -- шар (плунжер клапаны). 9 - гидрокомпенсатор корпусындағы май каналы;. 10 - цилиндрлер блогының бастиегіндегі май каналы; 11 - плунжерлы жұптың серіппесі. 12 - газтаратқыш механизімінің клапаны.
Гидрокомпенсатор келесі жолмен жұмыс атқарады: Таратқыш біліктің жұдырықшасы гидрокомпенсатордың жұмыс бетіне қарама-қарсы орналасқан кезіндегі күйі. ГТМ клапаны (12) серіппенің(6) күшімен жабық күйде орналасқан, гидрокомпенсатор әсер етпейді.

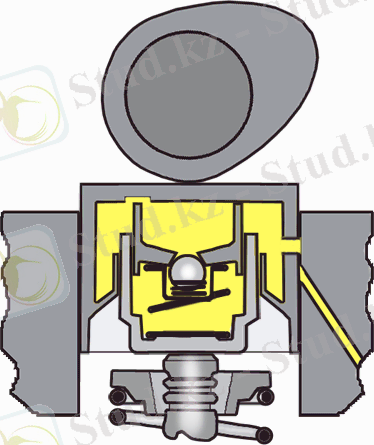

2 сурет -- Жұдырықша гидрокомпенсаторды баспайды. Серіппе(11) мен пунжерлы жұптың (3 және 4) әрекеттерінің арқасында плунжердың гидрокомпенсатор корпусымен бірге жылжуы бүкіл констуркция таратқыш біліктің жұдырықшасына тірелгенше дейін жүзеге асады, осылайша саңылауды жабады. Гидрокомпенсатор мен бастиегтегің май каналы(9 және 10) бір деңгейде болғанда компенсаторға қысым арқылы май беріледі. Одан әрі клапан мен қуыс арқылы плунжерлы жұптың ішіне барады. Келесі кезең таратқыш біліктің жұдырықшасы компенсатрға басу болып табылады.

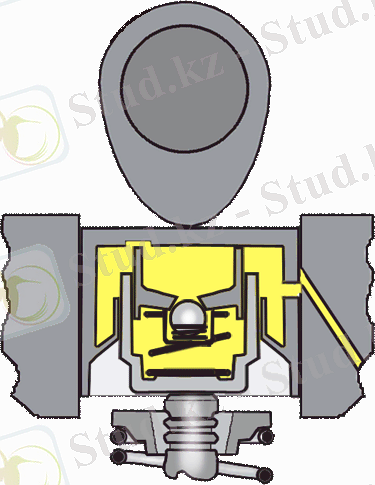

3 сурет - жұдырықша гидрокомпенсаторды басады. Плунжерлы жұптың ішінде қысым пайда болады, ол шарикті клапанмен жабылады. Майдың сығу коэффиценті аз ... жалғасы
Қозғалтқыштың температурасы өсе келе ГТМ бөлшектері қызады бұл жылулық ұлғаюға әкеледі, демек араларындағы саңылаулар өзгере түседі. Саңылаулардың дұрыс реттемеуі, нақтырақ айтсақ өте кіші саңылауды келтіру клапанның нық жабылмауын туғызады ол өз кезегінде клапанның қызып кетуіне, ал тым үлкен саңылауды келтіру ГТМ жүйесінде тықылдау пайда болады. Сол сияқты саңылаулардың өзгеруі қозғалтқышты пайдалану барсындағы тозуда болады.
Клапанның саңылауларын реттеу айта кетерлік өте қиын және жауапты жұмыс болып табылады, сол себептен шайбалар мен тетіктердің орнына гидрокомпенсаторлар келді ол автоматты түрде саңылауды таңдай отырып қосымша келтірулерді қажет етпейді.
Гидрокомпенсатордың құрылысы 1 суретте көрсетілген
1 сурет - Гидрокомпенсатордың схемалық түрдегі бейнесі
1 - таратқыш біліктің жұдырықшасы; 2 - выемка в теле гидрокомпенсатордың корпусындағы ойық; 3 - втулка плунжердың төлкесі; 4 - плунжер. 5 - плунжердың клапанының серіппесі; 6 - газтаратқыш механизімінің клапанының серіппесі. 7 - таратқыш біліктің жұдырықшасы мен гидрокомпенсатордың жұмыс беті арасындағы саңылау; 8 -- шар (плунжер клапаны). 9 - гидрокомпенсатор корпусындағы май каналы;. 10 - цилиндрлер блогының бастиегіндегі май каналы; 11 - плунжерлы жұптың серіппесі. 12 - газтаратқыш механизімінің клапаны.
Гидрокомпенсатор келесі жолмен жұмыс атқарады: Таратқыш біліктің жұдырықшасы гидрокомпенсатордың жұмыс бетіне қарама-қарсы орналасқан кезіндегі күйі. ГТМ клапаны (12) серіппенің(6) күшімен жабық күйде орналасқан, гидрокомпенсатор әсер етпейді.
2 сурет -- Жұдырықша гидрокомпенсаторды баспайды. Серіппе(11) мен пунжерлы жұптың (3 және 4) әрекеттерінің арқасында плунжердың гидрокомпенсатор корпусымен бірге жылжуы бүкіл констуркция таратқыш біліктің жұдырықшасына тірелгенше дейін жүзеге асады, осылайша саңылауды жабады. Гидрокомпенсатор мен бастиегтегің май каналы(9 және 10) бір деңгейде болғанда компенсаторға қысым арқылы май беріледі. Одан әрі клапан мен қуыс арқылы плунжерлы жұптың ішіне барады. Келесі кезең таратқыш біліктің жұдырықшасы компенсатрға басу болып табылады.
3 сурет - жұдырықша гидрокомпенсаторды басады. Плунжерлы жұптың ішінде қысым пайда болады, ол шарикті клапанмен жабылады. Майдың сығу коэффиценті аз ... жалғасы
