Абсорбциялық жылу сорғылар:даму преспективалары
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ ҒЫЛЫМ ЖӘНЕ БІЛІМ МИНИСТРЛІГІ
СЕМЕЙ қаласының ШӘКӘРІМ атындағы МЕМЛЕКЕТТІК
УНИВЕРСИТЕТІ
Кафедра: Жылу энергетика және Техникалық физика
(кафедраның атауы)
Мамандық: 5В072300 - Техникалық физика
(шифр, мамандық атауы)
Жылу сорғылары
(пән атауы)
БӨЖ
(жұмыс түрі)
Абсорбциялық жылу сорғылар:даму преспективалары
(жұмыстың тақырыбы)
Орындаған: Саналбай Ж.Қ.
Тобы: ТФ-619
Тексерген: Тоимбаев А.Б.
Семей 2019
Мазмұны
Кіріспе 3
Абсорбциялық жылу сорғысы 4
ЖЭО схемасындағы абсорбциялық жылу сорғылары 6
Абсорбциялық жылу сорғыларының даму перспективалары 7
Қорытынды 8
Пайдаланылған әдебиеттер тізімі 9
Кіріспе
Абсорбциялық жылу сорғысы-температурасы төмен көзден жылу энергиясын температурасы жоғары көзіне беруге арналған үздіксіз жұмыс істейтін құрылғы. Жылу энергиясының табиғи емес көшуін өтеу үшін АБЖС жетегіне жылу энергиясын жұмсау талап етіледі. Кері циклдің абсорбциялық қондырғылары энергетикалық сипаттамалар бойынша бу компрессиялық машиналарға жол береді, бірақ егер соңғысы жұмыс үшін энергетикалық және экономикалық жағынан неғұрлым құнды механикалық энергия талап етілсе, онда біріншісі бу турбиналарын іріктеудің арзан жылу энергиясын, Іштен жану газ қозғалтқыштарының пайдаланылған газдары энергиясының кәдеге жарату қазандықтарын, қайталама энергия ресурстарын пайдалана алады. Бұл жағдай және АБЖС үшін тауашаны анықтайды, олар жақын арада түрлі технологиялық жүйелерде алады.
Абсорбциялық жылу сорғысы
Абсорбциялық жылу сорғысы-температурасы төмен көзден жылу энергиясын температурасы жоғары көзіне беруге арналған үздіксіз жұмыс істейтін құрылғы. Жылу энергиясының табиғи емес көшуін өтеу үшін АБЖС жетегіне жылу энергиясын (ТЭ) жұмсау талап етіледі. Кері циклдің абсорбциялық қондырғылары энергетикалық сипаттамалар бойынша бу компрессиялық машиналарға жол береді, бірақ егер соңғысы жұмыс үшін энергетикалық және экономикалық жағынан неғұрлым құнды механикалық энергия талап етілсе, онда біріншісі бу турбиналарын іріктеудің арзан жылу энергиясын, Іштен жану газ қозғалтқыштарының пайдаланылған газдары энергиясының кәдеге жарату қазандықтарын, қайталама энергия ресурстарын пайдалана алады. Бұл жағдай және АБЖС үшін тауашаны анықтайды, олар жақын арада түрлі технологиялық жүйелерде алады.
АБЖС -- да жұмыс денесінің рөлінде ерітінділер (қарастырылып отырған жағдайда су-бромды литий) қолданылады, онда компоненттердің концентрациясы сұйық және бу фазалары үшін әртүрлі. Компоненттердің концентрациясы ерітіндінің тепе-теңдік теңдеуіне сәйкес шамадан ерекшеленбейді,бұл суық будың конденсациясы (абсорбциясы) ыстық сұйық ерітіндімен көрсетілген теңдеуге сәйкес концентрациялар теңестірілгенге дейін мүмкін болады.
Қарапайым жағдайда АБЖС бір интеграцияланған корпуста орналасқан төрт жылу алмастырғыштардың үйлесімі болып табылады. Оларды энергетикалық персоналға пайдалану таныс және проблемалар тудырмайды (сурет. 1). Екі жылу алмастырғыш (генератор және конденсатор) жоғары қысымда жұмыс істейді және олардың мақсаты -- таза түрде жеңіл қайнайтын сұйықтықты, бұл жағдайда -- суды алу. Басқа екі жылу алмастырғыш (буландырғыш және абсорбер) төмен қысым кезінде жұмыс істейді. Олардың міндеті жылу энергиясын көздерден бөлу және алынған буды сұйық ерітіндінің компонентіне айналдыру болып табылады. Жылу беру және жылу беру кезінде жылу беру кезінде, мысалы, желілік суға берілетін сорбция мен конденсацияның тиісті процестерінің жылуы беріледі. Хладагент температураларының сақтау кезінде де, пайдалану процесінде де бромист литийдегі су ерітіндісі үшін рұқсат етілмейтін шекаралық мәндер арқылы өтуін болдырмау қажет. Жылу беру (кәдеге жаратылатын) және жылу қабылдайтын ағындар температурасының шекті мәндері бар, ол кезде АБЖС жұмыс істеуі мүмкін. Ол үшін жылуалмастырғыштардың саны және схеманың күрделілігі біршама артады.

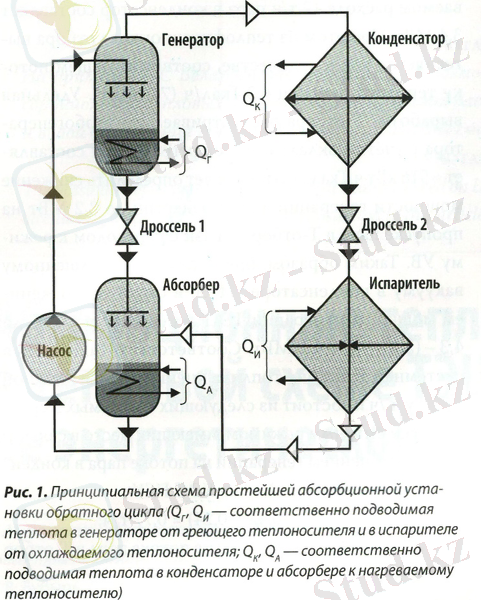

Сурет 1 - АБЖС схемасы
АБЖС тиімділігі көп жағдайда ол пайдаланылатын температуралық диапазонға байланысты: соңғы болған сайын, қондырғының энергетикалық көрсеткіштері соғұрлым жоғары. Бұдан басқа, жылу беретін (кәдеге жаратылатын) және жылу қабылдайтын ағындар температураларының шекті мәндері бар, ол кезде АБжс жұмыс істеуі мүмкін.
Жылу ағынының температурасы 55°С кезінде, бұл жылуаралық кезеңдегі кері желілік судың температурасына сәйкес келеді, айналым суын кәдеге жаратуға беру 1722°С кесте бойынша жүзеге асырылады (конденсатордағы қысым -- 4 кПа). Көрсетілген диапазондағы желілік су температурасы кезінде ағындардың өзге де сипаттамаларын сызықтық интерполяциямен анықтауға болады. Жылу беру кезеңінің орташа температурасы -0,7 С. кері желі суының температурасы 47°С тең және АБТН үшін талап етілетін конденсатордағы қысым 4 кПа құрайды. Жыл бойы ағын параметрлерінің өзгеруімен байланысты жағдайды қарастыра отырып, бірінші жақындағанда АБЖС орнату конденсатордағы қысымды 4 кПа деңгейінде ұстап тұруды қамтамасыз етеді деген қорытынды жасауға болады. АБЖС жетегіне арналған жылытқыш будың қысымы 0,4 МПа-дан төмен болмауы тиіс, бұл ПТ-60 турбинасының № 4 регенеративті іріктеуінен буды іріктеумен қамтамасыз етілуі мүмкін. Көрсетілген жағдайларда АБЖС жылыту коэффициенті 1,7 шамасын құрайды.
ЖЭО схемасындағы абсорбциялық жылу сорғылары
ААЖС-ның ПТ-60 турбогенераторымен түйісуі үшін ... жалғасы
