ЭЛЕКТР ТІЗБЕГІНІҢ ТЕОРИЯСЫ

зертханалық жұмыстарды орындау бойынша әдістемелік нұсқаулық

Алматы 2020

Зертханалық жұмыс №4. Тармақталған сызықты электр тізбегінің бір фазалы синусоидалы тогын зерттеу

Жұмыстың мақсаты: тармақталған тізбектің айнымалы тогы үшін Ом және Кирхгоф заңдарын тәжірибе жүзінде тексеру, векторлық және топографиялық сызба тұрғызу болып табылады.

Жұмысқа дайындық
  1. «Бірфазалы токтың сызықты электр тізбегі» тарауын қайталау. (Ә. 1 72-108 бет, Ә. 2 68-86 бет, Ә. 6 62-99 бет, Ә. 8 22-40 бет. )
  2. Алдын-ала берілген нұсқа бойынша сұлбадағы (4. 1 сурет) .
  • әрбір элементтің токтары мен кернеулерінің кешенді және әсерлік мәндерін есептеңіз. Есептеу нәтижелерін 4. 2-кестеге енгізіңіз;
  • активті, реактивті және толық қуатты, сонымен қатар қуаттың коэффициентін Cos φ есептеңіз. Есептеу нәтижелерін 4. 2-кестеге енгізіңіз;
  • алынған нәтижелер бойынша токтар мен кернеулерінің векторлық сызбасын салу; Алдын-ала берілген нұсқа бойынша (4. 2 сурет) .
  • әрбір элементтің токтары мен кернеулерінің кешенді және әсерлік мәндерін есептеңіз. Есептеу нәтижелерін 4. 3-кестеге енгізіңіз;
  • активті, реактивті және толық қуатты, сонымен қатар қуаттың коэффициентін Cos φ есептеңіз. Есептеу нәтижелерін 4. 2-кестеге енгізіңіз;
  • алынған нәтижелер бойынша токтар мен кернеулерінің векторлық сызбасын салу.
Жұмыстың орындалу реті

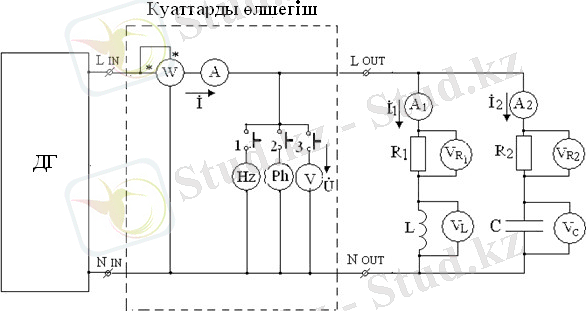

  1. Сұлба (4. 1 сурет) бойынша тізбекті жинаңыз. Берілген нұсқа (4. 1- кесте) бойынша тізбек мәндерін қойыңыз.
  2. Әрбір тармақтағы токтарды және әрбір элементтегі кернеулерді, қуаттың коэффициентін Cos φ өлшеңіз. Нәтижелерін 4. 2-кестеге енгізіңіз.
  1. кесте

№ нұсқа

1

2

3

4

5

6

№ нұсқа:

R 1 , Ом

1:

200

2:

100

3:

250

4:

150

5:

250

6:

150

№ нұсқа:

R 2 , Ом

1:

250

2:

150

3:

200

4:

100

5:

150

6:

250

№ нұсқа:

С, мкФ

1:

4

2:

6

3:

5

4:

3

5:

7

6:

3

№ нұсқа:

L, мГн

1:

50

2:

10

3:

40

4:

30

5:

45

6:

35

№ нұсқа:

f, Гц

1:

300

2:

500

3:

450

4:

400

5:

300

6:

350

№ нұсқа:

U, В

1:

3

2:

3

3:

3

4:

3

5:

3

6:

3

  1. кесте

Зерттеу түрі

U

B

UR1

В

UR2

В

U L

В

Uc

В

I

мA

I 1

мA

I 2

мA

Cos φ

P,

Вт

Q,

ВАр

S,

ВА

Зерттеу түрі:

Теориялық есептеу

UB:
UR1В:
UR2В:
ULВ:
UcВ:
IмA:
I1мA:
I2мA:
Cos φ:
P,Вт:
Q,ВАр:
S,ВА:
Зерттеу түрі:

Эксперимент тік зерттеу

UB:
UR1В:
UR2В:
ULВ:
UcВ:
IмA:
I1мA:
I2мA:
Cos φ:
P,Вт:
Q,ВАр:
S,ВА:
  1. кесте

Зерттеу түрі

U,

B

I

мА

I1,

мA

I 2,

мA

I 3,

мA

Cos φ

P,

Вт

Q,

ВАр

S,

ВА

Зерттеу түрі:

Теориялық есептеу

U,B:
IмА:
I1,мA:
I 2,мA:
I 3,мA:
Cos φ:
P,Вт:
Q,ВАр:
S,ВА:
Зерттеу түрі:

Эксперименттік зерттеу

U,B:
IмА:
I1,мA:
I 2,мA:
I 3,мA:
Cos φ:
P,Вт:
Q,ВАр:
S,ВА:

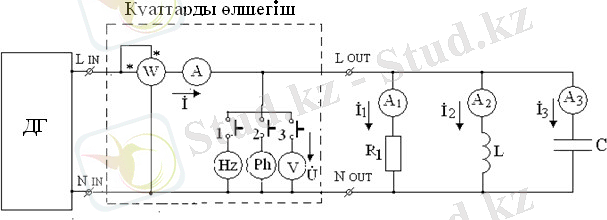

  1. Сұлба (4. 2 сурет ) бойынша тізбекті жинаңыз. Берілген нұсқа (4. 1- кесте) бойынща тізбек мәндерін қойыңыз.
  2. Әрбір тармақтағы токтарды және әрбір элементтегі кернеулерді, қуаттың коэффициентін Cos φ өлшеңіз. Нәтижелерін 4. 3-кестеге енгізіңіз.

  1. сурет

  1. сурет
Тәжірибе нәтижесін өңдеу
  1. Тәжірибе нәтижесі бойынша сұлба (4. 1 сурет) үшін токтар мен кернеулерінің векторлық сызбасын салу.
  2. Сұлба (4. 1 сурет) үшін Кирхгоф заңдарын тексеру. Тізбектегі сos ϕ, активті Р, реактивті Q и толық S қуаттарды анықтау. Нәтижелерін 4. 2-кестеге енгізу. Осы қуаттарға қатысты сәйкестігін тексеру. Қуаттар үшбұрышын салу.
  3. Тәжірибе нәтижесі бойынша сұлба (4. 2 сурет) үшін масштабтағы токтардың векторлық сызбасын салу.
  4. Сұлба (4. 2 сурет) үшін тәжірибе нәтижесі бойынша Кирхгофтың бірінші заңын тексеру.
  5. Тізбектегі сos ϕ, активті Р, реактивті Q и толық S қуаттарды анықтау. Нәтижелерін 4. 3-кестеге енгізу. Осы қуаттарға қатысты сәйкестігін тексеру. Қуаттар үшбұрышын салу.
Әдістемелік нұсқау

Кирхгофтың бірінші заңын векторлық сызба бойынша тексеруге болады. Кирхгофтың екінші заңын (мысалы, 4. 1 сұлба үшін) төмендегідей кейіптеме бойынша тексеріледі

U = =

U 2 + U 2

R 1 L

U 2

R 2 C

+ U 2 .

Векторлық сызба (мысалы, 4. 2 сұлба үшін) 4. 3-суретте көрсетілген.

4. 3 сурет

4. 2 сұлбасы үшін Кирхгофтың бірінші заңы бойынша келесі теңдеумен анықтауға болады:

I = = I 2 + I 2 .

I + ( I

2

R L C

  • I

) 2

a p

Электр тiзбектерiнiң теориясы пәні бойынша орындау ретi және зертханалық жұмыстардың талдау
  1. Жұмысқа алдын ала әзiрлену және кiру рұқсатыСтудент жұмысқа кірмес бұрын тиiстi тақырып бойынша материалды оқып, зертханалық жұмыстың мазмұнымен танысуы керек. Жұмысқа әзірленудің нәтижесі келесі түрде жүргізіледі:

a) жұмыс сұлбалары;

б) жұмысқа дайындық бөлімі бойынша сұрақтарға жазбаша түрде жауап болуы керек;

в) өлшеу нәтижелерін жазу үшiн кестелер; г ) алдын ала есептеулер.

  1. Сабақ алдында студент:

а) толық ресiмделген алдыңғы жұмысты қорғауы керек;

б) жеке есептеу нәтижелері болып келесi жұмысқа кiру рұқсатын алу керек.

Студент жұмыс уақытында (сұлбаны жинау, керекті өлшеулер жүргізіп, оларды алдын ала дайын тұрған кестелерге енгізу) орындауы керек.

  1. Студенттің дайындығын оқытушы теориялық сұрақтар қою арқылы, орындалу реті бойынша сұлбаның әсері қолданатын формулалар және күтілетін нәтижелер бойынша сұрақтар қою арқылы тексереді. Сұрақтар ауызша және жазба түрiнде де қойылады.
  2. Үшiншi тармақтың талаптарын, сонымен бiрге теориялық әзiрлеуi қанағаттанарлықсыз мойындалған студенттер жұмысқа кіруге рұқсат етiлмейдi.
  3. Жұмысқа кіруге рұқсат етілмеген студенттер, теорияны оқу үшін және жұмысты орындап қорғау үшін қалған қосымша уақытты қолдану керек
  4. Уақытында орындалмаған жұмыстарды студенттер қосымша белгіленген уақытта орындайды. Ол үшін студент оқытушыға алдын ала жазылу керек. Жұмысқа кіру рұқсатын студент жалпы негіздеме бойынша алады
Зертханада жұмыс iстеу
  1. Зертханада жұмыс iстеу үшiн оқытушы (2-3 студент) топтарға бөледі немесе студентке жеке жұмыс береді. Топтың мүшелерi экспериментальдi жұмыстың бөлiгiн бiрге iстейдi, бiрақ әрбiрі өз есептеу нәтижесiн ресiмдейдi және iстелген жұмыс туралы өз алдына есеп бередi.
  2. Әрбiр топ жабдықтың жұмысы үшiн барлық қажеттi орналастырған жеке жұмыс орынында жұмыс iстейдi.
  3. Жұмыстың басталуына дейiн қолданылатын аппаратура және жабдықтың сыртқы тексерулер жүргізеді. Табылған ақаулар туралы дереу оқытушыға айту керек
  4. Жұмыстардың орындалу ережелерiн сақтамағаны немесе техника қауiпсiздiгiн ережелерін сақтамағаны қондырғымен дұрыс жұмыс істемегені үшін топ студенттеріне жауапкершілік жүктеледі.
  5. Студенттер жұмыстардың орындалуы үшiн сұлбаларды өздері жинайды. Өлшегiш аспаптар, қосалқы және реттейтiн құрылымдар көрнекi, әрбiр нүктеде оңай қол жеткiзетiн түрде орналастыру керек.
  6. Өлшегiш аспаптар, реостаттар тізбектегі токтар және кернеулердi ең төменгi мәндер болатындай етіп реттелуі керек. Тәжiрибе басында өлшегіш аспаптар максимал диапазонына ауыстырып қосуы керек. Өлшенетiн шамалар жуық шамамен анықтаудан кейiн құралды өлшеулер жүргізуге ыңғайлы диапозонға ауыстырып қосу керек.
  7. Сұлбаны мiндеттi түрде оқытушы тексереді және тек қана оқытушының рұқсатынан кейін ток көзіне қосылады. Сұлба тоқ көзіне тек қана оны зеттеу барысында және экспериментальді нәтижелер алғанда ғана қосылу керек. Тәжірибе аяқталғаннан кейін сұлба ток көзінен ажыратылады.
  8. Керекті нәтижелер алдын ала үйде дайындалған кестеге жазылады . Есептеулер аяқталғаннан кейін оларды оқытушыға көрсету керек, оқытушы нәтижелерді көргеннен кейін сұлбаны ажыратуға рұқсат береді.
Зертханалық жұмыстарды талдау және қорғау ... жалғасы
